Схемы электрические принципиальные | Лаборатория Электронных Средств Обучения (ЛЭСО) СибГУТИ

6.5.1 Схема электрическая принципиальная (код Э3) – схема, определяющая полный состав элементов и связей между ними и дающая детальное представление о принципах работы изделия.

6.5.2 На принципиальной схеме изображают все электрические элементы или устройства, необходимые для осуществления и контроля в изделии заданных электрических процессов, все электрические связи между ними, а также электрические элементы, которыми заканчиваются входные и выходные цепи.

На схеме допускается изображать соединительные и монтажные элементы, устанавливаемые в изделии по конструктивным соображениям.

6.5.3 Схемы выполняют для изделий, находящихся в отключенном состоянии.

В обоснованных случаях допускается отдельные элементы схемы изображать в рабочем положении с указанием на поле схемы режима, для которого изображены эти элементы.

6.5.4 Элементы и устройства, УГО которых установлены в стандартах ЕСКД, изображают на схеме в виде этих УГО.

Элементы или устройства, используемые в изделии частично, допускается изображать неполностью, ограничиваясь изображением только используемых частей или элементов.

6.5.5 Элементы и устройства изображают на схемах совмещенным или разнесенным способом.

При совмещенном способе составные части элементов или устройств изображают в непосредственной близости друг к другу. При разнесенном способе составные части элементов и устройств изображают на схемах в разных местах таким образом, чтобы отдельные цепи изделия были изображены наиболее наглядно. Разнесенным способом допускается изображать все и отдельные элементы или устройства схемы.

Пример выполнения устройств совмещенным и разнесенным способами в соответствии с рисунком 6.16.

совмещенный способ          разнесенный способРисунок 6. 16 – Пример изображения элементов совмещенным и разнесенным способом

6.5.6 При оформлении схем, с целью повышения наглядности, рекомендуется использовать строчный способ изображения элементов (устройств), при котором УГО элементов или их составных частей, входящих в одну цепь, изображают последовательно друг за другом по горизонтальной или вертикальной прямой, а отдельные цепи – рядом, образуя параллельные (горизонтальные или вертикальные) строки.

При оформлении схемы строчным способом допускается нумеровать строки арабскими цифрами в соответствии с рисунком 6.17.

Рисунок 6.17 – Пример выполнение схем строчным способом

6.5.7 При изображении элементов (устройств) разнесенным способом допускается на свободном поле схемы помещать УГО элементов (устройств), выполненных совмещенным способом. В данном случае элементы (устройства), используемые в изделии частично, изображают полностью с указанием как использованных, так и неиспользованных частей (элементов).

Выводы (контакты) неиспользованных частей (элементов) изображают короче, чем выводы (контакты) неиспользованных частей (элементов) в соответствии с рисунком 6.18.

Рисунок 6.18 – Изображение выводов (контактов) использованных и неиспользованных частей

6.5.8 Схемы выполняют в многолинейном или однолинейном изображении. При многолинейном изображении каждую цепь изображают отдельной линией, а элементы, содержащиеся в этих цепях, – отдельными УГО в соответствии с рисунком 6.19.

При однолинейном изображении цепи, выполняющие идентичные функции, изображают одной линией, а одинаковые элементы этих цепей – одним УГО в соответствии с рисунком 6.19.

многолинейное изображение      однолинейное изображениеРисунок 6.19 – Пример выполнения многолинейного и однолинейного изображения цепи

6.5.9 При необходимости на схеме допускается обозначать электрические цепи по правилам установленным ГОСТ 2. 709 – 89 или другим НД, действующим в отрасли.

6.5.10 В случае изображения на схеме различных функциональных цепей, для повышения удобства чтения, допускается эти цепи различать по толщине линий. На одной схеме рекомендуется применять не более трех размеров линий по толщине, при этом на поле схемы при необходимости помещают соответствующие пояснения.

6.5.11 Для упрощения схемы допускается несколько электрически не связанных линий связи сливать в линию групповой связи, но при подходе к контактам (элементам) каждую линию связи изображают отдельной линией.

При слиянии линий связи каждую линию помечают в месте слияния, а при необходимости, и на обоих концах условными обозначениями (цифрами, буквами или их сочетанием) или обозначениями, установленными ГОСТ 2.709 – 89. Линии связи, сливаемые в линию групповой связи, как правило, не должны иметь разветвлений, т.е. всякий условный номер должен встречаться на линии групповой связи два раза. При необходимости разветвлений их количество указывается после порядкового номера линии через дробную черту в соответствии с рисунком 6. 20.

Рисунок 6.20 – Пример изображения разветвлений цепей

6.5.12 Каждый элемент и (или) устройство, имеющее самостоятельную принципиальную схему и рассматриваемое как элемент, входящие в изделие и изображенные на схеме, должны иметь позиционное буквенно-цифровое обозначение в соответствии с ГОСТ 2.710 – 81.

Устройствам, не имеющим самостоятельных принципиальных схем, и функциональным группам рекомендуется также присваивать обозначения в соответствии с ГОСТ 2.710 – 81.

6.5.13 Позиционные обозначения элементам следует присваивать в пределах изделия. Порядковые номера элементам следует присваивать, начиная с единицы, в пределах группы элементов, которым на схеме присвоено одинаковое буквенное позиционное обозначение, например, С1, С2, С3 и т.д. Буквенные коды элементов схем электрических приведены в приложении Л.

Порядковые номера должны быть присвоены в соответствии с последовательностью расположения элементов на схеме сверху вниз в направлении слева направо.

В технически обоснованных случаях допускается изменять последовательность присвоения порядковых номеров в зависимости от размещения элементов или функциональной последовательности процесса передачи сигналов (информации).

При внесении изменений в схему (корректировке схемы) последовательность присвоения порядковых номеров может быть нарушена.

6.5.14 Позиционные обозначения проставляются на схеме рядом с УГО элементов с правой стороны или над ними.

При изображении на схеме элемента разнесенным способом позиционное обозначение проставляют около каждой составной части в соответствии с рисунком 6.16.

6.5.15 Если в состав изделия входят устройства, не имеющие самостоятельных принципиальных схем, то на схемах таких изделий допускается позиционные обозначения элементам устройств присваивать в пределах каждого устройства.

Если в состав изделия входит несколько одинаковых устройств, то позиционные обозначения элементам устройств следует присваивать в пределах этих устройств.

Порядковые номера элементам следует присваивать по правилам, установленным в 6.5.13 данного пособия.

6.5.16 На схеме изделия, в состав которого входят функциональные группы, позиционные обозначения элементам присваивают в соответствии с 6.5.13, при этом вначале присваивают позиционные обозначения элементам, не входящим в функциональные группы, а затем элементам, входящим в функциональные группы.

6.5.17 Если в изделии имеется несколько одинаковых функциональных групп, то позиционные обозначения элементов, присвоенные в одной из этих групп, следует повторять во всех последующих группах.

Обозначение функциональной группы, указывают около изображения функциональной группы сверху или справа. Пример выполнения данного правила в соответствии с рисунком 6.21.

Рисунок 6.21 – Изображение на схеме одинаковых функциональных групп

Допускается одинаковые функциональные группы изображать по правилам приведенным в 6. 2.3.8.

6.5.18 Если поле схемы разбито на зоны или схема выполнена строчным способом, то справа от позиционного обозначения или под ним допускается указывать в круглых скобках обозначения зон и номера строк, в которых изображены все составные части данного элемента или устройства в соответствии с рисунком 6.22.

6.5.19 Для повышения удобства чтения схемы допускается раздельно изображенные части элементов соединять линией механической связи, указываю щей на принадлежность их к одному элементу. Позиционные обозначения элементов в этом случае проставляют у одного или у обоих концов линии механической связи.

6.5.20 При изображении отдельных элементов устройств в разных местах в позиционные обозначения этих элементов должно быть включено позиционное обозначение устройства, в которое они входят по типу

=А2 – С6

Данное обозначение означает конденсатор С6, входящий в устройство А2.

Рисунок 6. 22 – Пример простановки позиционных обозначений при разбиении схемы на зоны или выполнении схемы строчным способом

6.5.21 При разнесенном способе изображения функциональной группы в состав позиционных обозначений элементов, входящих в эту группу, должно быть включено обозначение функциональной группы по типу

≠T1 — R4

Данное обозначение означает резистор R4, входящий в функциональную группу Т1.

6.5.22 При однолинейном изображении около одного УГО, заменяющего несколько УГО одинаковых элементов (устройств), указывают позиционные обозначения всех этих элементов (устройств) в соответствии с рисунком 6.19.

Если одинаковые элементы (устройства) находятся не во всех цепях, изображенных однолинейно, то справа от позиционного обозначения или под ним в квадратных скобках указывают обозначения цепей, в которых находятся эти элементы (устройства) в соответствии с рисунком 6.23.

Рисунок 6.23 – Позиционное обозначение одинаковых элементов при однолинейном изображении, если элементы находятся не во всех цепях

6. 5.23 На принципиальной схеме должны быть однозначно определены все элементы и устройства, входящие в состав изделия и показанные на схеме.

Данные об элементах и устройствах должны быть записаны в перечень элементов. Связь перечня элементов с УГО элементов и устройств должна осуществляться через позиционные обозначения.

В технически обоснованных случаях допускается все сведения об элементах и устройствах помещать около УГО.

6.5.24 При сложном вхождении, например, когда в устройство, не имеющее самостоятельной принципиальной схемы, входит одно или несколько устройств, имеющих самостоятельные принципиальные схемы, и (или) функциональных групп, или если в функциональную группу входит одно или несколько устройств и т. д., то в перечне элементов в графе «Наименование» перед наименованием устройств, не имеющих самостоятельных принципиальных схем, и функциональных групп допускается проставлять порядковые номера (т.е. подобно обозначению разделов, подразделов и т. д. текстового документа) в пределах всей схемы изделия в соответствии с рисунком 6.24.

Поз. обозн.	Наименование	Кол.	Примечание
С1…С3	Конденсатор К10-17а-Н90-0,22мкФ
	ОЖ0.460.10 ТТУ	3
	Резисторы С2-33Н ОЖ0.467.093 ТУ
	Резисторы С2-29В ОЖ0.467.099 ТУ
R1…R4	С2-33Н-0,5-3,3 кОм±5%-А-В-В	4
R5	С2-33Н-0,5-10 кОм±5%-А-В-В	1
R6	С2-29В-0,5-8,98 Ом±5%-1,0-Б	1
А2	1. Субблок 21-С. ХХХХ.ХХХХХХ.051	1
R1…R3	Резистор С2-33Н-0,5-3,3 кОм±5%-А-В-В
	ОЖ0.467.093 ТУ	3
Р1	1.1 Сумматор
С1, С2	Конденсатор К10-17а-Н90-0,22мкФ
	ОЖ0.460.10 ТТУ	2
V1…V4
	Диод 2Д510А ТТ3.362.096 ТУ	4
А3…А5	2. Субблок АТС. ХХХХ.ХХХХХХ.012	3

Рисунок 6. 24 – Пример выполнения перечня элементов

6.5.25 При необходимости указания около УГО номиналов резисторов и конденсаторов их показывают в соответствии с рисунком 6.25 при этом допускается применять упрощенный способ обозначения единиц измерений.

Для резисторов:
— от 0 до 999 Ом – без указания единиц измерения;
— от 1·10³ до 999·10³ Ом – в килоомах с обозначением единиц измерения строчной буквой «к»;
— от 1·10⁶ до 999·10⁶ Ом – в мегаомах с обозначением единиц измерения прописной буквой «М»;
— свыше 1·10⁹ Ом – в гигаомах с обозначением единиц измерения прописной буквой «Г»

Для конденсаторов6
— от 0 до 9999·10^-12 Ф – в пикофарадах без указания единиц измерения;
— от 1·10-8 до 9999·10^-6 Ф – в микрофарадах с обозначением единиц измерения строчными буквами «мк».

6.5.26 Для обеспечения однозначности выполнения электрического монтажа, на схеме необходимо указывать обозначения выводов (контактов) элементов (устройств), нанесенные на изделие или установленные в их документации.

Если в конструкции элемента (устройства) и в его документации обозначения выводов (контактов) не указаны, то допускается условно присваивать им обозначения на схеме, повторяя их в соответствующих конструкторских документах (чертеже, электромонтажном чертеже и т. д.).

При условном присвоении обозначений выводам (контактам) на поле схемы должны быть помещены соответствующие пояснения.

При изображении на схеме нескольких одинаковых элементов (устройств) обозначения выводов (контактов) допускается показывать на одном из них.

При разнесенном способе изображения одинаковых элементов (устройств) обозначения выводов (контактов) необходимо показывать на каждой составной части элемента (устройства).

Для отличия на схеме обозначений выводов (контактов) от других обозначений (например обозначений цепей и т.п.) допускается записывать обозначения выводов (контактов) с квалифицирующим символом в соответствии с ГОСТ 2.710-81.

Рисунок 6.25 – Обозначение номиналов резисторов и конденсаторов

6. 5.27 Если элемент на схеме показывают разнесенным способом, то поясняющую надпись помещают около одной составной части или на поле схемы около изображения элемента, выполненного совмещенным способом.

6.5.28 Для удобства чтения схемы рекомендуют указывать характеристики входных и выходных цепей изделия (напряжение, сопротивление и т.п.), а также контролируемые параметры на гнездах и т.п. Вместо характеристик или параметров входных и выходных цепей допускается приводить наименования цепей или контролируемых величин.

6.5.29 Если заведомо известно (например, по техническому заданию), что изделие предназначено для работы только в одном конкретном изделии, то на схеме допускается указывать адреса внешних соединений входных и выходных цепей.

Указанный адрес должен обеспечивать однозначность присоединения. Например, если выходной контакт изделия должен быть соединен с шестым контактом второго соединителя устройств А3, то адрес будет записан следующим образом:

=А3 – Х2:6

При обеспечении однозначности присоединения допускается указывать адрес в общем виде, например, «Коллектор прибора КИУ».

6.5.30 Характеристики входных и выходных цепей изделия, а также адреса их внешних подключений рекомендуется записывать в таблицы, помещаемые взамен УГО входных и выходных элементов – соединителей, плат и т. д. в соответствии с рисунком 6.26.

Каждой таблице присваивается позиционное обозначение элемента, взамен УГО которого она помещена. Над таблицей допускается указывать УГО контакта – гнезда или штыря.

Для удобства построения схемы допускается таблицы выполнять разнесенным способом.

Порядок расположения контактов в таблице определяется удобством выполнения схемы.

Допускается помещать таблицы с характеристиками цепей около УГО входных и выходных элементов в соответствии с рисунком 6.27.

Рисунок 6.26 – Пример изображения элемента внешнего подключения

Конт. Цепь Адрес 1 Δf=0,3…3кГц; RH=600 =A1-X1:1 2 Uвых=0,5 В; RH=600 Ом =A1-X1:2 3 Uвых=+60В; RH=500 Ом =A1-X1:3 4 Uвых=+20В; =A1-X1:4

Рисунок 6. 27 – Пример таблицы с характеристиками цепей при наличии на схеме УГО входных и выходных элементов

Аналогичные таблицы рекомендуется помещать на линиях, изображающих входные и выходные цепи при условии, что эти цепи не заканчиваются соединителями. В данном случае таблицам позиционное обозначение не присваивают.

Допускается при необходимости вводить в таблицы другие дополнительные графы, а при отсутствии характеристик цепей или адресов не приводить графы с этими данными. В графе «Конт.» допускается проставлять через запятую последовательные номера нескольких контактов при условии, что они соединены между собой.

6.5.31 Для изображения многоконтактных соединителей допускается применять УГО, не показывающие отдельные контакты. В данном случае сведения о соединении контактов приводят одним из следующих способов:
— около УГО соединителей, на свободном поле схемы или на последующих листах схемы помещают таблицы с указанием адреса соединения. Если таблица расположена на свободном поле схемы или на последующих листах схемы, то над таблицей проставляют позиционное обозначение соединителя. Пример выполнения данного правила в соответствии с рисунками 6.28 и 6.29;
— соединения с контактами соединителя показывают разнесенным способом в соответствии с рисунком 6.30.

X2Рисунок 6.28 – Пример таблицы помещаемой на свободном поле схемы Рисунок 6.29 – Пример таблицы, помещаемой около УГО соединителя Рисунок 6.30 – Разнесенный способ изображения соединения с контактами соединителя

В графах таблиц приводят следующие данные:
— в графе «Конт.» – номера контактов соединителя строго в порядке возрастания;
— в графе «Адрес» – обозначение цепи и (или) позиционное обозначение элементов, соединенных с контактами;
— в графе «Цепь» – характеристику цепи;
— в графе «Адрес внешний» – адрес внешнего соединения.

При изображении соединения с контактами соединителя разнесенным способом (в соответствии с рисунком 6. 30), точки соединенные штриховой линией с соединителем, означают соединения с соответствующими контактами данного соединителя. Характеристики цепей при необходимости помещают на свободном поле схемы над продолжением линий связи в со-ответствии с рисунком 6.30.

6.5.32 При изображении на схеме элементов, параметры которых подбирают при регулировании, около позиционных обозначений этих элементов на схеме и в перечне элементов проставляют звездочки (например, С5*), а на поле схемы помещают сноску: «*Подбирают при регулировании».

В данном случае в перечень элементов записывают элементы, параметры которых наиболее близки к теоретическим, а предельные значения параметров элементов приводят в графе «Примечание».

Если при регулировании параметра подбирают элементы различных типов, то эти элементы перечисляют в технических требованиях на поле схемы, а в графах перечня элементов приводят следующие данные:
— в графе «Наименование» – наименование элемента и параметр наиболее близкий к теоретическому;
— в графе «Примечание» – ссылку на соответствующий пункт технических требований и предельные значения параметров при подборе.

6.5.33 При изображении устройства в виде прямоугольника допускается в прямоугольнике взамен УГО входных и выходных элементов помещать таблицы с характеристиками входных и выходных цепей в соответствии с рисунком 6.31, а вне прямоугольника – таблицы с указанием адресов внешних присоединений в соответствии с рисунком 6.32. При необходимости допускается в таблицы вводить дополнительные графы.

Рисунок 6.31 – Пример изображения устройства Рисунок 6.32 – Пример изображения устройства

Каждой таблице в данном случае присваивают позиционное обозначение элемента, взамен УГО которого она помещена.

Взамен слова «Конт.» в таблице допускается помещать УГО контакта соединителя (гнездо или вилка) в соответствии с рисунками 6.31 и 6.32.

6.5.32 На поле схемы при необходимости допускается приводить указания о марках, сечениях и расцветках проводов и кабелей (многожильных проводов), для выполнения соединения элементов, а также указания о специфических требованиях к электрическому монтажу конкретного изделия, например требования о взаимном расположении отдельных цепей.

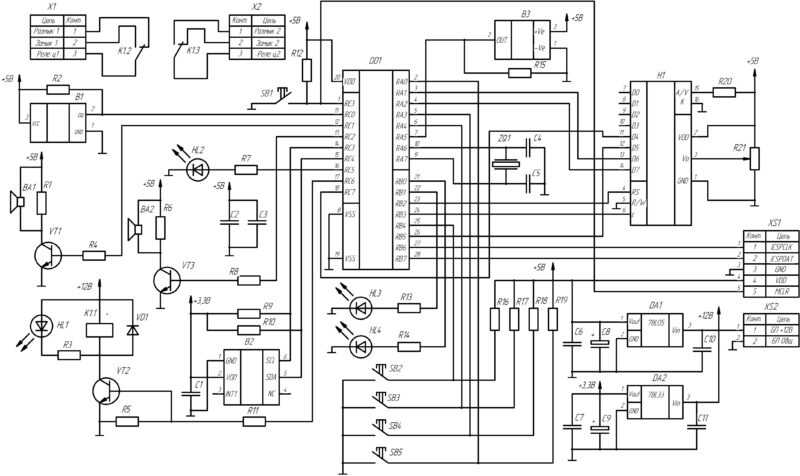

6.5.33 Буквенные коды элементов схем электрических приведены в приложении Л. Примеры выполнения схем электрических принципиальных приведены в приложении М. Условные графические обозначения наиболее употребляемых элементов приведены в приложении Н. Условные графические обозначения наиболее употребляемых устройств связи приведены в приложении П.

Принципиальные и монтажные электрические схемы

Урок 30. Технология 8 класс ФГОС

На этом уроке мы будем говорить об электрических схемах. Узнаем, что они собой представляют. А также обсудим основное назначение электрических схем и их виды.

Конспект урока «Принципиальные и монтажные электрические схемы»

Современное
электрическое оборудование в своей работе использует многочисленные
технологические процессы, протекающие по различным алгоритмам.

Электромонтёру,
напомним, что это специалист, который занимается эксплуатацией, монтажом,
наладкой и ремонтом электрооборудования, нужно иметь правильную информацию обо
всех особенностях электрооборудования. Для этого создают специальные электрические
схемы.

Электросхема
представляет собой документ, в котором по определённым правилам обозначаются связи
между составными частями устройств, которые работают за счёт протекания
электроэнергии.

Проще
говоря, электрическая схема – это чертёж или графическое
изображение электрооборудования и цепей связи.

Самая
простая электрическая цепь может содержать всего лишь три элемента: источник,
нагрузку и соединительные провода.

Но
в реальности электрические цепи намного сложнее. Они, помимо основных
элементов, содержат различные выключатели, рубильники, пускатели, контакторы,
предохранители, реле в автоматах, электроизмерительные приборы, розетки, вилки
и другое.

Всё
это и указывается в электрической схеме и даёт понимание электромонтёрам о том,
как работает установка и из каких элементов она состоит.

Основное
назначение электросхемы – помощь в подключении установок, а
также в поиске неисправности в цепи.

Электрические
схемы создаются для электриков всех специальностей. Но каждая отдельная схема
имеет свои особенности оформления. Чаще всего электрические схемы делят на принципиальные
и монтажные.

Оба
типа этих схем очень взаимосвязаны. Они дополняют информацию друг у друга,
выполняются по единым стандартам, понятным всем пользователям, но имеют отличия
в своём назначении.

Итак,

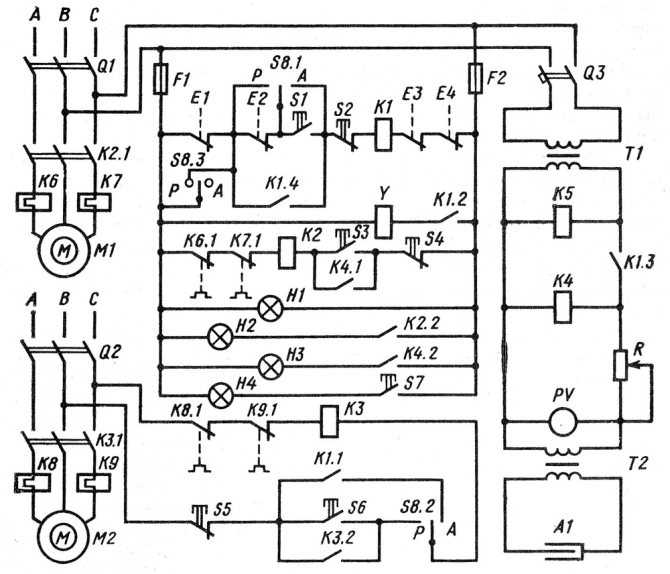

принципиальная электрическая схема представляет собой графическое
изображение электрической цепи, на котором все её элементы изображают в виде
условных знаков.

На
экране вы видите таблицу с условными обозначениями элементов электрической
цепи.

Принципиальные
электрические схемы создают в первую очередь для того,
чтобы показать принцип работы и взаимодействие составляющих элементов в порядке
очерёдности их срабатывания.

На
экране вы видите простейшую принципиальную электрическую схему цепи.

Обратите
внимание, она состоит из источника электрической энергии в виде батареи
гальванических элементов, нагрузки в виде лампы накаливания и выключателя.

Что
касается монтажных электрических схем, то они представляют собой
чертежи или эскизы частей электрооборудования, по которым выполняется сборка,
монтаж электроустановки. В монтажных схемах учитываются расположение,
компоновка составных частей и отображаются все электрические связи между ними.

На
экране вы видите пример монтажной электрической схемы.

По
этой схеме электромонтёр увидит, что все элементы электрической цепи крепятся
на монтажной плате. Источником электроэнергии служит батарея от карманного
фонарика. Монтажные провода, которые идут к батарее, припаиваются
непосредственно к её электродам. А малогабаритная лампочка вворачивается в
ламповый патрон, который закреплён на плате. В свою очередь монтажные провода
крепятся к клеммам лампового патрона с помощью пайки, как и провода к
выключателю. А контакты выключателя также закреплены на монтажной плате.

По
указанным примерам схем можно сделать вывод, что основным отличием
принципиальной и монтажной электрических схем является то, что
принципиальная схема показывает соединение только основных элементов цепи, без
комплектующей арматуры (например, электророзеток, вилок, ламповых патронов), а
вот монтажная электрическая схема показывает точное (реальное) расположение
элементов относительно друг друга, комплектующую арматуру и места подключения
проводов.

Получается,
что все монтажные схемы создаются на основе принципиальных и содержат всю
необходимую информацию по производству монтажа электроустановки, включая
выполнение электрических соединений. Без их использования создать качественно,
надёжно и понятно для всех специалистов электрические подключения современного
оборудования невозможно.

Для
того чтобы правильно вычертить электрическую схему нужно обязательно соблюдать
размеры и пропорции условных графических обозначений.

Линии
связей между элементами схемы обязательно нужно проводить параллельно или
взаимно перпендикулярно, соблюдая условие замкнутости цепи, наклонные линии не
применять.

Итоги
урока

На
этом уроке мы говорили об электрических схемах. Узнали, что электросхема – это
чертёж или графическое изображение электрооборудования и цепей связи. Основное
назначение электрической схемы – помощь в подключении установок, а также в
поиске неисправности в цепи. Электрические схемы чаще всего делят на
принципиальные и монтажные. Принципиальные электрические схемы создают для
того, чтобы показать принцип работы и взаимодействие составляющих элементов в
порядке очерёдности их срабатывания. В монтажных схемах учитываются
расположение, компоновка составных частей и отображаются все электрические
связи между ними.

Предыдущий урок 29
Электрический ток и его использование

Следующий урок 31
Параметры потребителей электроэнергии

Получите полный комплект видеоуроков, тестов и презентаций
Технология 8 класс ФГОС

Чтобы добавить комментарий зарегистрируйтесь или войдите на сайт

Электрический принцип — ответы на кроссворды

Кроссворд Электрический принцип с 7 буквами в последний раз видели на 01 января 2012 . Мы думаем, что наиболее вероятным ответом на эту подсказку будет OHMSLAW . Ниже приведены все возможные ответы на эту подсказку, упорядоченные по рангу. Вы можете легко улучшить поиск, указав количество букв в ответе.

Ранг	Слово	Подсказка
94%	ОХМСЛОУ	Электрический принцип
34%	ОМ	___ Закон: электрический принцип
3%	ТЕНЕТ	Принцип
3%	ТАО	Принцип Лао-цзы
3%	АКСИОМ	Универсальный принцип
3%	ЗАКОН ОМА	Электрическое правило
3%	РЕШЕТКИ	Электрические сети
3%	ИДЕАЛ	Парагон; принцип
3%	БЛОК ПИТАНИЯ	Электрический преобразователь
3%	АМП	Электрические измерения
2%	ЛАГЕРЯ	Дачные поселки может быть с сотней электрических единиц
2%	ЭЛЕМЕНТ	Золото, скажем, в электротехнической части
2%	ОМ	Единица электрического сопротивления
2%	СТРАЖ	Охранник отсутствует в магазинах электротоваров
2%	ПРОБКА	Конец электрического прибора
2%	ТЕСЛА	___ катушка (электрическое устройство)
2%	ЯН	Мужское начало в китайской философии
1%	СЕТКА	Электрический ___
1%	МАКСИМ	Принцип
1%	ПРЕДПИСАНИЕ	Принцип

Уточните результаты поиска, указав количество букв. Если какие-то буквы уже известны, вы можете предоставить их в виде шаблона: «CA????».

• Воплощение непревзойденного стиля, кроссворд старой модели автомобиля
• Мышцы спины, Краткий кроссворд
• Напитать коррумпированную лондонскую полицию здесь? Кроссворд
• Дизайн кожи, Краткий кроссворд
• Один, обеспечивающий сильную эмоциональную поддержку, метафорически ключ к кроссворду
• Утвердительный кроссворд на море
• Маленький ребенок ест второй кусок за завтраком? Кроссворд
• Шер и Шаде, вокальный кроссворд
• Хендрикс, певица «Lady Marmalade», кроссворд
• «Вы уверены, что?» Кроссворд
• Город, известный своим французским кварталом, знакомым кроссвордом
• Подготовлено к подаче, как разгадка кроссворда причудливого блюда
• Имя из кроссворда «Загипнотизировать»
• «Пасхальный кроссворд»
• Отмеченный наградами китайский художник/активист Кроссворд
• Кроссворд «Занят»
• Смотреть бренд Это конец всего? Кроссворд
• Кроссворд «Волшебник страны Оз»
• Ничего не делай государственный кроссворд
• Первый благородный газ, разгадка кроссворда в алфавитном порядке
• Обладатель трофея Мемориала Харта, Краткий кроссворд
• Как и многие рейсы в Jfk и Lax: ответ на кроссворд Abbr
• Ключевая фраза Барта о разгадке кроссворда «Симпсоны»
• Верхнее, Индиана. Кроссворд
• Как и многие рейсы в Jfk и Lax: сокр. Кроссворд
• Кроссворд «То же самое»
• Крест (место для набедренного ремня туриста) Кроссворд
• Разгадка кроссворда «Я зову тебя»
• «Мы уже веселимся?» Кроссворд
• Японский для кроссворда «Да»
• Просветляющие переживания… или что есть у 18, 26, 41 и 54, фонетически говорящий кроссворд
• Кроссворд о помолвке группы
• Он звенит на кольце дворника Кроссворд
• Плохой закаленный и боевой кроссворд
• «Да ладно, серьезно?!» Кроссворд
• Они сбалансированы с возможным вознаграждением.
• Подготовьтесь к покраске, скажите кроссворд
• Был дан первый биллинговый кроссворд
• Что Джордан Пил «Прочь» и «Мы» вызывают разгадку кроссворда
• Крест (место для набедренного ремня туриста) Кроссворд
• Haute, Ind Кроссворд
• Хендрикс, кроссворд певицы «Lady Marmalade»
• Партнер Фреда по танцам? Кроссворд
• Бывший Сжатие? Кроссворд
• Старая европейская валюта, равная 100 сантимам, разгадка кроссворда
• «Мы уже веселимся?» Кроссворд
• «Да ладно, серьезно?!» Кроссворд
• Кроссворд «Волшебник страны Оз»
• ‘Вы уверены, что?’ Кроссворд
• Кроссворд «Занят»

Найдено 1 решений для Принцип электрики . Лучшие решения определяются по популярности, рейтингу и частоте поиска. Наиболее вероятный ответ на подсказку: OHMSLAW .

С crossword-solver.io вы найдете 1 решения. Мы используем исторические головоломки, чтобы найти наилучшие ответы на ваш вопрос. Мы добавляем много новых подсказок на ежедневной основе.

С помощью нашей поисковой системы для решения кроссвордов у вас есть доступ к более чем 7 миллионам подсказок. Вы можете сузить возможные ответы, указав количество букв, которые он содержит. Мы нашли более 1 отвечает для Принципа электрики.

Принципы электробезопасности. Электробезопасность

Электричество ведет себя одинаково независимо от того, в какой стране вы находитесь. Неважно, находитесь ли вы в Америке или Европе, Азии или Африке. Также не имеет значения, являетесь ли вы электриком, научным сотрудником, инженером или даже офисным работником, выполняющим случайный ремонт по дому. Если вы прикоснетесь к опасной части цепи, находящейся под напряжением, ваша жизнь будет в опасности. В этом смысле простое соблюдение местных национальных норм имеет меньшее значение, чем понимание основных принципов электробезопасности. Эта страница, в частности, намеренно написана без каких-либо нормативных или нормативных требований.

Если вы больше ничего не делаете, тогда хоть это сделай!

Работа с электрическим оборудованием под напряжением может быть чрезвычайно опасной. Большинство установок и ремонтов могут и должны выполняться мертвыми, а не живыми. Это измененное ожидание, которое выросло из признания того, что слишком много рабочих погибло или серьезно пострадало, работая на электрическом оборудовании под напряжением или рядом с ним. Раньше от электриков требовалось выполнять установку и ремонт под напряжением. Уже нет! Мы узнали на собственном горьком опыте, что время, потраченное на то, чтобы должным образом отключить оборудование, чтобы работать в полную силу, не только спасает жизни, но и время и деньги в долгосрочной перспективе. Работодатели, которые просят своих сотрудников сделать текущий ремонт, часто не понимают, какой риск связан с их людьми или их бизнесом. Работа в режиме реального времени должна выполняться только в крайнем случае и там, где работа в режиме реального времени невозможна, например, для некоторых типов тестирования и устранения неполадок.

Фундаментальный аспект работы с мертвецами, наряду с Принципом №3, заключается в контроле источников опасной энергии. Без надлежащего контроля оборудование может быть непреднамеренно включено, пока люди работают с ним. Это может быть разрушительным. Фундаментальной передовой практикой в ​​​​электробезопасности является блокировка разъединителя или прерывателя навесным замком, чтобы поддерживать изоляцию на протяжении всего времени работы. Этот процесс называется блокировкой или блокировкой/маркировкой (LOTO).

Многие страны и работодатели имеют высокоразвитые программы контроля опасных источников энергии, которые определяют, когда и как блокировать оборудование. Надежная политика блокировки потребует индивидуальных блокировок для каждого сотрудника и письменных процедур блокировки, когда требуется более одной точки изоляции. Каждый человек несет ответственность за блокировку и защиту своей собственной жизни. И наоборот, работодатель также несет ответственность за реализацию эффективной политики блокировки.

Опасное напряжение не может быть обнаружено человеческим чутьем, пока не стало слишком поздно. Не полагайтесь на то, что шум исчезнет или погаснет свет. Он еще может быть живым. Также не стоит полагаться на собственные знания. Большинство людей, получивших удар током, удивлены: они были на 100% уверены, что цепь мертва. Тем не менее, они не провели тест для проверки.

Надлежащий тест на отсутствие напряжения, иногда называемый проверкой нулевого напряжения (ZVV), всегда проводится с помощью контактного мультиметра или аналогичного тестера напряжения. Чтобы убедиться, что счетчик находится в надлежащем рабочем состоянии, его необходимо проверить на заведомо работающем источнике ДО И ПОСЛЕ измерения нулевого напряжения. Это называется процедурой ЖИВОЙ-МЕРТВЫЙ-ЖИВОЙ. Помните, что даже неисправный измеритель может показывать нулевое напряжение, поэтому вы должны доказать, что ваш измеритель работает.

Электробезопасность требует достаточно глубоких технических знаний. Различные страны и местные администрации определяют квалифицированных по-разному. Это может быть лицензирование, завершение ученичества, формальное образование, обучение на рабочем месте или их комбинация. В конечном счете, важно одно: достаточно ли вы компетентны, чтобы работать с системой, чтобы распознавать опасности? Знаете ли вы, какие части находятся/могут быть под напряжением и на какое напряжение? Можете ли вы распознать, когда что-то не так? Можете ли вы следовать принципиальной схеме, чтобы помочь в поиске и устранении неполадок? Знаете ли вы, как правильно выбрать правильные инструменты и средства индивидуальной защиты (СИЗ), необходимые для выполнения задачи? Наконец, есть ли у вас практический опыт и методы позиционирования тела, чтобы обезопасить себя?

Специалист с соответствующей квалификацией должен быть в состоянии ответить ДА на эти вопросы и чувствовать себя комфортно при этом.
