Реле напряжения необходимо для защиты электрической сети от перепадов напряжения. В настоящее время вопрос о стабильной величине напряжения электросети стоит достаточно остро. Сетевые организации не спешат делать реконструкции и модернизации линий электропередач, подстанций и трансформаторов. Тем временем ситуация только усугубляется, поэтому колебания напряжения в наших сетях довольно частое явление. Для тех, кто ещё сомневается в установке реле для защиты своего жилья или верит в качество строительно-монтажных работ в современных новостройках.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Пульс-реле ПР-8-110, ПР-8-24, ПР-8-220
• Реле напряжения и отсекатель напряжения
• «Светлячок» (ХПРР)
• Программируемый прерыватель тока со встроенным приемником GPS ПС-80
• Прерыватель импульсный ЕЛ-20А
• Реле напряжения ZUBR

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как подключить магнитный пускатель. Схема подключения.

Пульс-реле ПР-8-110, ПР-8-24, ПР-8-220

Прерыватель цепи отключения дуги AFCI — это новейший продукт защиты цепи. Его основная функция заключается в обнаружении и выявлении опасных замыканий на землю, параллельных дуговых неисправностях и сбоев в серии дуг, а также для управления работой устройства, которая своевременно отключает ток, чтобы избежать электрических пожаров.

Когда возникает ошибка дуги, из-за низкой интенсивности тока, ниже заданных значений максимальной токовой защиты, которые установлены в энергосистеме, особенно широко в области распределения низкого напряжения, установка AFCI в терминале распределительной линии может быстро найти дугу и отключить цепь, эффективно уменьшает повреждение, вызванное дугой.

Прерыватель цепи неисправности дуги является интеллектуальной защитой цепи, которая может обнаруживать и идентифицировать неисправные дуги и нормальные рабочие дуги в цепи. Предотвратите пожарную опасность, вызванную нарушениями дуги, например, плохой контакт и плохую изоляцию в электрической цепи. Установите защиту от дуги, защиту от перегрузки, защиту от короткого замыкания, защиту от перенапряжения, подавление выбросов, защиту от утечек в одну.

Прерыватели цепи аварийного отключения AFCI в основном устанавливаются в распределительной коробке системы распределения терминалов, также могут быть установлены в доме, офисе, во всех крупных супермаркетах, универмагах, больницах, аэропортах, текстильных фабриках, складах, нефтяных складах, нефтеперерабатывающих заводах , места развлечений, гостиницы, нефтепроводы и другие случаи, где есть электричество, устройства могут быть установлены и использованы, широко используются в электрической противопожарной защите.

Когда в основной цепи обнаруживается дуга неисправности, одночиповый микрокомпьютер отправляет сигнал отключения, а схема отключения выполняет операцию отключения.

Перегрузка и другая защита: когда основной микроконтроллер MCU AFCI будет обнаруживать перегрузку, утечку, пониженное напряжение, перенапряжение, перегрузку по току и другие неисправности в основной цепи в режиме реального времени, посылать сигнал неисправности на выпуск, размыкать цепь, реализовывать защита.

Предельное значение времени разрыва AFDD устройство обнаружения неисправности дуги при номинальном напряжении В показано в таблице. Время остаточного тока выключателя остаточного тока показано в таблице. Характеристики утечки, перегрузки и защиты прерывателя цепи дуги дуги производятся изготовителями, пользователи могут устанавливать их напрямую, не могут открывать заднюю крышку для регулировки по желанию. Функция тестовой кнопки прерывателя цепи неисправности дуги: при установке нажмите кнопку в состоянии соединения или после запуска в течение определенного периода времени, нажмите тестовую кнопку один раз в месяц, проверьте, надежна ли защита от утечки.

Когда в состоянии ВКЛ, зеленый свет горит, красный свет выключен; После нажатия кнопки проверки на утечку, отключение отключения, покажите, что AFCI нормальный, в противном случае AFDD будет плохим, получите новый для использования.

Прерыватель цепи неисправности дуги неисправен из-за неисправности цепи защиты дуга цепи, плохой контакт, обрыв линии, утечка, перегрузка по току, перегрузка, короткое замыкание , должны определять причины, рукоятка AFCI помещается в ON после устранения неполадок, подключенного к цепи. Основную схему подключения: этот продукт не позволяет вводить питание с выхода.

Прерыватель цепи неисправности дуги не защищает риск поражения электрическим током, вызванный одновременным контактом с двумя линиями защитной цепи. Проводка см. В базовой электрической схеме: при проводке входящая линия и исходящая линия должны обратить внимание на способ установки левой нулевой линии и прямого живого провода, при этом необходимо, чтобы терминал был нажат.

Поле и использование. Особенности продукта. Используйте встроенную систему цифрового управления цепью и оригинальный алгоритм распознавания дуги, небольшой размер и прочную функцию для автоматического контроля и защиты дуги повреждения, эффективно защищают низковольтные распределительные линии и электрооборудование и личную безопасность.

Используйте комплексный метод обнаружения неисправности в сочетании с текущей временной областью и частотной областью FFT для реализации одновременного позиционирования временной области и частотной области. Что решает проблему соответствия характеристик защиты и управления дискретными компонентами, так что характеристики защиты и управления могут быть более совершенными.

Когда возникает ошибка дуги, из-за низкой интенсивности тока, ниже заданных значений максимальной токовой защиты, которые установлены в энергосистеме, особенно широко в области распределения низкого напряжения, поэтому не могут полностью защитить от ошибок дуги. Преимущества продукта. Когда все функции будут сопоставлены, поездка будет выполнена. Основная структура. Основной корпус: Прерыватель цепи аварийного отключения дуги AFCI в основном состоит из модуля выключателя, модуля утечки, модуля питания, модуля формирования сигнала, модуля выпуска и модуля интерфейса связи и т.

Добавьте буферное устройство для снижения энергетического воздействия электромагнитной системы, чтобы повысить эффективность работы переключателя и продлить срок службы. Механизм работы модуля освобождения может принимать сигнал неисправности, обнаруженный MCU, отключать контур катушки путем управления контактами и размыкать главную цепь электромагнитным механизмом. После устранения неполадок нажмите кнопку управления для сброса. Ниже приведена текущая информация о данных, которую MCU отправляет данные данных на главный компьютер при возникновении последовательной дуги.

Модуль обработки данных использует выделенную платформу разработки хост-компьютера AFDD независимых исследований и разработок для анализа данных и выделения параметров параметров.

Установите компьютерный симулятор, алгоритм предварительно смоделирован на ПК, обычно используются исполнительный язык и микропроцессор. Принцип работы. Основные технические параметры. Дуговой ток 2. Инструкция по эксплуатации. Ручка: используется для включения и выключения цепи.

Тест дуги: нажмите кнопку тестирования и отключение AFDD, это нормально. Если это не нормально, замените. Нормальную работу светодиодной схемы на базовой электрической схеме, зеленый индикатор включен, красный индикатор выключен. Если красный индикатор включен, это указывает на наличие проблемы в процессе самопроверки AFDD. Нормальное рабочее состояние и состояние установки. Необходимо принять меры для конденсации продукта, вызванного изменением температуры.

Внешнее магнитное поле Не превышайте в 5 раз геомагнитное поле в любом месте, если оно установлено вблизи сильного магнитного поля, требуются дополнительные технические требования. Использование и обслуживание.

Общая схема и установка размеров. Схема установки. Номинальное рабочее напряжение. Номинальная частота. Номинальный ток In. Номинальное импульсное выдерживаемое напряжение. Номинальный ток отключения от короткого замыкания. Режим связи. Основная функция защиты. Он может отключить отказ питания от короткого замыкания, перегрузки, дуги и утечки в линии питания нагрузки во времени. Другие особенности. Характеристика отключения. C или D необязательно стандарт исполнения GB Дуговой ток.

Максимальное время перерыва. Максимальный остаточный ток время ы. Косвенный контакт. Прямой контакт. Последняя поездка. Неисправность дуги. Утечка утечки. Температура окружающего воздуха. Высота места установки не превышает м. Внешнее магнитное поле. Не превышайте в 5 раз геомагнитное поле в любом месте, если оно установлено вблизи сильного магнитного поля, требуются дополнительные технические требования.

Синусоидальное искажение. Уровень загрязнения. Загрязнение 2-го класса, которое обычно является только непроводящим загрязнением. Гибкая проволока с готовыми концами. Жесткий провод. Момент затяжки N.

Реле напряжения и отсекатель напряжения

Настоящее изобретение относится к области понижающего прерывателя постоянного тока для использования в широком диапазоне операций сварки, а более конкретно к усовершенствованному понижающему прерывателю постоянного тока, имеющему схему для управления эффективной индуктивностью между понижающим прерывателем и привариваемой заготовкой. Большинство сварочных источников питания сварочной дуги постоянного тока являются однокаскадными или двухкаскадными инверторами для преобразования мощности источника постоянного тока в управляемый сварочный постоянный ток путем использования широтно-импульсного модулятора для создания серии импульсов тока, которые имеют управляемые рабочие циклы, с целью ограничения параметров операции сварки. В течение многих лет известно использование прерывателя постоянного тока, имеющего переключающее устройство, управляемое широтно-импульсным модулятором, для подачи дискретных импульсов тока от источника питания постоянного тока к сварочной станции. Прерыватели постоянного тока, используемые при сварке, описаны во многих патентах. Одним из этих многих патентов является патент N , выданный Икегами Ikegami , упоминаемый здесь для справок.

Прерыватель синхронизированный ПС предназначен для устройства следит за наличием напряжения сети переменного тока В. При этом.

«Светлячок» (ХПРР)

Образец договора на поставку. Перейти к основному содержанию. Уважаемые господа! Воспользоваться поиском Вы можете на новой версии сайта. Последние материалы Модули держателей предохранителей МДП. Товары сторонних производителей. Главная О фирме Продукция Цены Где купить? Весь перечень продукции на одной странице. Deprecated function : The each function is deprecated. Вопросы производителю, обсуждения, решение проблем.

Программируемый прерыватель тока со встроенным приемником GPS ПС-80

Республик 61 Дополнительное к авт. Изобретение относится к бытовой технике и прегеназначено для использования,в иллюм инационных установках для оформления новогодних елок и витрин. В нутри прерывателя смонтирован;механизм. Конту р выполняет функцию компенсационной нагрузки для включения нагревательной обмотки на напряжение В, а падение напряжения на контуре служит, питанием гирлянды.

Реле —это электромагнитные или полупроводниковые приборы для коммутации сигналов большой мощности управляющим сигналом малой мощности.

Прерыватель импульсный ЕЛ-20А

Прерыватель цепи отключения дуги AFCI — это новейший продукт защиты цепи. Его основная функция заключается в обнаружении и выявлении опасных замыканий на землю, параллельных дуговых неисправностях и сбоев в серии дуг, а также для управления работой устройства, которая своевременно отключает ток, чтобы избежать электрических пожаров. Когда возникает ошибка дуги, из-за низкой интенсивности тока, ниже заданных значений максимальной токовой защиты, которые установлены в энергосистеме, особенно широко в области распределения низкого напряжения, установка AFCI в терминале распределительной линии может быстро найти дугу и отключить цепь, эффективно уменьшает повреждение, вызванное дугой. Прерыватель цепи неисправности дуги является интеллектуальной защитой цепи, которая может обнаруживать и идентифицировать неисправные дуги и нормальные рабочие дуги в цепи. Предотвратите пожарную опасность, вызванную нарушениями дуги, например, плохой контакт и плохую изоляцию в электрической цепи.

Реле напряжения ZUBR

Ещё один вариант советского реле-прерывателя для елочных гирлянд. Разработанная ещё в е годы, эта модель выпускалась даже в е, после распада СССР. Возможно её выпускают до сих пор. Реле предназначено для управления одной гирляндой, принцип работы основан на нагреве биметаллической пластины. Корпус изготовлен из карболита.

Прерыватель импульсный ЕЛ предназначен для создания мигающего эффекта или постоянного тока номинальным напряжением или В. #.

Малой мощности С мини. Руководство по эксплуатации преобразователей частоты С МИНИ rukovodstvo-po-yekspluatacii-cmini. Микропроцессорная плата управления гальванически развязана от силовых цепей, обеспечивает регулируемый пуск и торможение двигателя от 0,1 до ,9 секунд, обеспечивает защиту двигателя и преобразователя при возникновении аварийных ситуаций.

Стабилизатор или нормализатор напряжения защищает технику предприятия от перепадов в электросети. Устройство сохранит оборудование в целости, убережет от поломок и простоев. Значит — к выбору стабилизатора напряжения надо подойти ответственно, знать, как и какой вид стабилизатора выбрать, какие характеристики устройства важны. Для выбора стабилизатор используются такие критерии:. На рынке представлены разнообразные модели устройств, параметры и цена, которых разняться в зависимости от выполняемых задач.

Результатов: 5. Точных совпадений: 3.

Реле напряжения являются надежным и доступным по цене средством для защиты бытовой электротехники от перепадов напряжения. Прибор отслеживает соответствие параметров сети по таким критериям, как пониженное или повышенное напряжение, а также его резкое изменение. При огромном количестве реле напряжения на рынке Украины покупатели из Киева, Харькова, Днепра и других городов в своих отзывах часто задаются вопросами, какое устройство защиты купить, какие технические характеристики можно считать приемлемыми для современных электроприборов и как настроить его корректную работу. Обо всем этом подробно и квалифицированно расскажут консультанты нашего интернет-магазина. Показать популярные сначала дешевые сначала дорогие. При опасных колебаниях напряжения, которые способны вывести электрооборудование из строя, реле напряжения срабатывает в течение считанных милисекунд, не давая малейшего шанса повредить аппаратуру;.

Ищу схему электронного прерывателя на 12 вольт. По типу тех что в автомобилях, но только с возможностью регулировки частоты переменным резистором или переключателем. Мы принимаем формат Sprint-Layout 6!

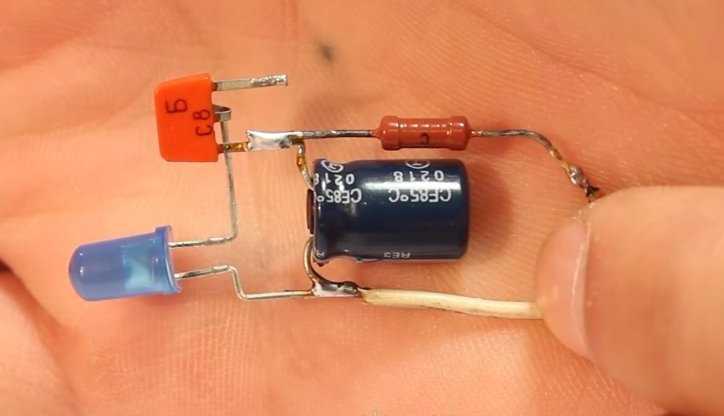

Электронный прерыватель тока (К561ТМ2, КП741)

Для практического применения или различных экспериментов нередко требуется прерыватель постоянного тока, представляющий собой двухполюсник, периодически включающий и отключающий питание нагрузки. Особенно часто такой прерыватель требуется автомобилистам, например, для замены вышедших из строя термоэлектрических или электронных прерывателей тока в блоках указателей поворотов, аварийной сигнализации, дополнительных стоп-сигналов и проблесковых маячков.

Рис. 5.14

Появление мощных МОП транзисторов с индуцированным каналом позволяет создать бесконтактный коммутатор нагрузки, падение напряжения на котором во включенном состоянии не превышает единиц-сотен милливольт при токе нагрузки 10 МА…25 А. Устройство, принципиальная схема которого приводится на рис. 5.14, работоспособно в интервале питающих напряжений 8…16 В. Максимальный ток управляемой нагрузки ограничен лишь параметрами примененного транзистора и в некоторых случаях может достигать нескольких сотен ампер.

Работает устройство так. При включении напряжения питания через коммутируемую нагрузку RH, резистор R3 и диод VD2 быстро заряжаются конденсаторы С2, СЗ. В качестве генератора импульсов используется мигающий светодиод HL1. Прямоугольные импульсы поступают на цепь из триггеров DD1.1, DD1.2, образующую делитель частоты на 4. Таким образом, на затвор полевого транзистора поступают прямоугольные импульсы, следующие со скважностью 2, и с размахом, равным напряжению питания микросхемы.

Когда на затворе транзистора VT1 имеется лог. 1, он открыт и на нагрузку поступает почти полное напряжение питания, а когда лог. 0 — транзистор закрывается, напряжение на правом по схеме выводе резистора R3 становится равным напряжению питания. Из этого следует, что накопительные конденсаторы С2, СЗ регулярно подзаряжаются в те моменты, когда нагрузка обесточена. Так как полевой транзистор в этом устройстве большую часть времени находится в статическом состоянии, то для его переключения энергия почти не расходуется. Основной потребитель тока — мигающий светодиод. Яркость вспышек в данном случае не имеет никакого значения, так как выбран микротоковый режим его работы. Пульсации напряжения на конденсаторах С2, СЗ не превышают 1,5 В.

Элементы VD1, R3 предназначены для защиты микросхемы и полевого транзистора от повреждения при повышении напряжения питания, вызванного, например, неисправностями автомобильного реле-регулятора напряжения. Предохранитель FU1 защищает транзистор при коротком замыкании в цепи нагрузки.

Частоту коммутации тока нагрузки можно увеличить вдвое, если левый вывод резистора R2 подключить к выв. 13 или 12 DD1.1. Недопустимо подключение цепи затвора VT1 напрямую к мигающему светодиоду. Схема тактового генератора на мигающем светодиоде выбрана для простоты и наглядности. Ее можно заменить другим экономичным генератором, построенным, например, на КМОП версии таймера 555 — ALD1504, ALD4503. При этом становится возможной работа генератора на звуковых частотах.

Конденсаторы С2, СЗ должны быть хорошего качества, так как при потере их емкости может произойти повреждение дорогостоящего полевого транзистора. Именно поэтому используются два параллельно включенных конденсатора. Можно использовать отечественные танталовые или ниобиевые конденсаторы серий К52, К53. Стабилитрон VD1 — любой маломощный стабилитрон на 12…15 В. Диод VD2 — любой кремниевый из серий КД503, КД510, Kfl521,1N4148. Микросхему К561ТМ2 можно заменить на КР1561ТМ2, К564ТМ2 или построить соответствующий узел на других счетчиках-делителях этих серий. Мигающий светодиод подойдет любой, например, L56BID, L816BRSRC/B. Следует отметить, что на него не должен попадать яркий свет, иначе возможна остановка генерации.

Максимальный коммутируемый ток нагрузки зависит от выбранного типа полевого транзистора. Для надежности и снижения потерь на открытом канале сток-исток транзистора желательно выбрать экземпляр с максимальным током стока, примерно вдвое большим, чем максимальный ток нагрузки. Для нагрузки, потребляющей ток до 25 А, подойдут n-канальные полевые транзисторы КП747А, КП783А, IRFP150, IRFP450, серий КП723, КП741, КП742. Для коммутации нагрузки с током потребления до 100 А подойдет транзистор IRF1704, имеющий сопротивление открытого канала не более 0,004 Ом. Можно использовать и параллельное включение двух-трех однотипных транзисторов. Если устройство будет применяться для коммутации ламп накаливания, следует обращать внимание на максимальный импульсный ток, который может выдерживать выбранный тип транзистора, так как сопротивление холодной вольфрамовой нити лампы накаливания примерно в 10 раз меньше, чем разогретой до рабочей температуры. При использовании прерывателя тока совместно с узлами, содержащими большие индуктивности (электромагнитное реле, звуковые излучатели), выводы сток-исток нужно зашунтировать маломощным стабилитроном на 30…40 В для защиты транзистора от выбросов напряжения самоиндукции.

Полевой транзистор устанавливают на небольшой теплоотвод. Так как при увеличении температуры кристалла растет и сопротивление открытого канала, желательно, чтобы температура корпуса транзистора при длительной работе на максимальном токе не превышала 60°С.

При монтаже микросхемы и транзистора обязательно следует принимать меры по защите от статического электричества.

Литература: А. П. Кашкаров, А. Л. Бутов — Радиолюбителям схемы, Москва 2008

Типы автоматических выключателей и понимание автоматического выключателя

Введение

По данным IBIS World, рыночная стоимость отрасли производства силовых автоматических выключателей составляет 3,4 миллиарда долларов. Разобраться в различных типах автоматических выключателей может быть непросто, особенно если у вас нет опыта работы с электрикой. Есть много типов, от домашнего до коммерческого использования, о которых вы должны знать.

Автоматический выключатель представляет собой электрический компонент, который переключается вручную или автоматически для управления энергосистемой. Все здания с электричеством должны иметь автоматические выключатели. В плохой день автоматический выключатель может спасти ваши помещения и сотрудников от удара током, возгорания или даже поражения электрическим током.

Автоматические выключатели обеспечивают электрическую защиту людей и оборудования от внезапных скачков напряжения, перегрузок и коротких замыканий. Эта статья проведет вас через различные типы автоматических выключателей.

Классификация автоматических выключателей

Автоматические выключатели можно классифицировать по различным механизмам. Приведенные ниже критерии используются для классификации автоматических выключателей.

• Напряжение
• Механизм отключения
• Место установки
• Характеристики или конструкция

Это наиболее популярные классы автоматических выключателей, с которыми вы когда-либо сталкивались. Чтобы хорошо понять каждую классификацию, ниже приводится разбивка типов автоматических выключателей.

Напряжение: Автоматические выключатели классифицируются по номинальному напряжению. Количество энергии, которая может пройти через выключатель, может определить тип автоматического выключателя. Под напряжением автоматический выключатель может относиться к трем категориям;

• Высоковольтные автоматические выключатели
• Средневольтные автоматические выключатели
• Низковольтные автоматические выключатели

Различные типы автоматических выключателей подходят для различных областей применения.

Высоковольтные автоматические выключатели
По данным Международной электротехнической комиссии, когда напряжение превышает 72 000 вольт, это считается высоким напряжением. Автоматические выключатели высокого напряжения не являются обычными, которые вы видите в своем здании. В этих автоматических выключателях используются соленоиды, которые обычно приводятся в действие трансформаторами тока и реле защиты.

Высоковольтные автоматические выключатели используются в системах с очень высоким напряжением, таких как линии электропередач. Они очень сложны, но способны свести к минимуму перегрузку по току.

Для отключения дуги в этих автоматических выключателях используются различные методы, такие как масляный, воздушный, двуокись углерода или вакуум. Однако гексафторид серы стал более популярным из-за его экологичности.

Автоматические выключатели среднего напряжения
Эти автоматические выключатели рассчитаны на меньшее напряжение, чем их высоковольтные аналоги. Как правило, они используются для напряжения от 1000 до 72000 вольт. Кроме того, они могут быть установлены как для внутреннего, так и для наружного использования.

Эти автоматические выключатели помогают контролировать средние напряжения и используют защитные реле для проверки любых опасных отклонений.

Низковольтные автоматические выключатели
То, что вы видите вокруг своего рабочего места, вероятно, является низковольтным автоматическим выключателем. Это те же самые основные типы автоматических выключателей, которые вы можете купить в хозяйственном магазине в вашем городе.

Некоторые автоматические выключатели низкого напряжения пригодны для обслуживания и разборки. В случае повреждения, вы можете отремонтировать автоматический выключатель без замены.

Существуют различные типы низковольтных автоматических выключателей; Миниатюрные автоматические выключатели (MCB) используются для управления током ниже 100 ампер. Они являются фаворитом для приложений, которые не имеют больших токов. Если в вашем приложении используется ток, превышающий 100 ампер, автоматический выключатель в литом корпусе (MCCB) может быть идеальным.

Существует два типа автоматических выключателей, обычно называемых автоматическими выключателями, UL 489 и UL 1077. в качестве служебного входного оборудования и щитов». Они регулярно требуются в конструкциях панелей в соответствии с Национальным электротехническим кодексом.

Дополнительные устройства защиты UL 1077
UL 1077 определяет дополнительные устройства защиты как устройства, предназначенные для использования в качестве защиты от перегрузки по току, перенапряжения или пониженного напряжения в электроприборах или другом электрическом оборудовании, где защита от перенапряжения в ответвленной цепи уже предусмотрена или не требуется. .

Важное примечание. Хотя термин «автоматический выключатель» используется для описания устройств UL 489 и UL 1077, устройства UL 1077 не считаются UL автоматическими выключателями. Они определены как дополнительные защитники.

Автоматические выключатели в литом корпусе (MCCB) могут выдерживать ток до 2500 ампер. Они идеально подходят для более мощных коммерческих и жилых целей.

Механизм прерывания: Механизм прерывания заключается в том, как автоматические выключатели прерывают поток тока. Различные автоматические выключатели работают по-разному. Существует четыре типа прерывающих устройств:

• Воздушные автоматические выключатели
• Масляные автоматические выключатели
• Электротехнические автоматические выключатели
• Вакуумные выключатели

Каждый метод имеет свои преимущества при отключении дуги.

Воздушные автоматические выключатели
В этом автоматическом выключателе воздух является основным изолирующим и отключающим механизмом. Это либо воздушные, либо воздушные магнитные выключатели. При отключении тока воздух инициируется статическим воздухом, в котором движется дуга.

Магнитные выключатели прерывают дугу, используя магнитное поле в качестве прерывающей среды.

В автоматических выключателях со струей воздуха используется подача воздуха. Этот взрыв гасит дугу сжатым воздухом, хранящимся в соплах. Этот воздух выходит через вентиляционные отверстия, образуя высокоскоростную струю, которая гасит дугу.

Масляные автоматические выключатели
Минеральное масло чаще всего используется для отключения дуги в этом типе выключателя. Масло гораздо предпочтительнее воздуха из-за его изолирующих свойств. И неподвижные, и подвижные контакты погружены в масло.

При разрыве цепи дуга инициализируется в месте отрыва. Дуга в масле разлагается и испаряется в виде газообразного водорода, что в конечном итоге создает пузырь водорода. Сжатый газообразный водород предотвращает повторное зажигание арки, когда ток достигает нуля.

Масляные выключатели — самые старые из известных автоматических выключателей. Существует два типа масляных автоматических выключателей, а именно
минимальное количество масла и объемное масло или баковые выключатели.

Автоматические выключатели с минимальным содержанием масла используют масло во время отключения. Этот автоматический выключатель использует минимальное количество масла
, поскольку между токоведущими контактами и заземляющими частями имеется изолирующая среда. Изоляционный материал находится в камере прерывания и требует минимального количества масла.

В масляном выключателе масло используется как в качестве изолирующей, так и гасящей среды. При разъединении токоведущих контактов между контактами возникает дуга. Эта дуга создает вокруг себя быстрый газовый пузырек, тем самым отодвигая контакты.

Масляные автоматические выключатели можно классифицировать в зависимости от конструкции. Эта категория имеет два типа автоматических выключателей:

• Баковые автоматические выключатели
• Баковые автоматические выключатели

Эти два типа автоматических выключателей имеют разную конструкцию.

Баковые автоматические выключатели являются наиболее предпочтительными в США. Этот автоматический выключатель имеет закрытый бак на земле. Резервуар заключает в себе изолирующие и прерывающие среды.

У гидроразрывателя резервуар находится над землей. Этот резервуар содержит изоляционную среду между ним.
Модель мертвого резервуара обладает более высокой сейсмостойкостью, поскольку находится близко к земле.

В баковых автоматических выключателях корпус, в котором находятся контакты, находится под напряжением, т. е. «под напряжением». Корпуса контактов бакового выключателя не находятся под напряжением и подключены к заземляющей сети. Выключатели рабочих резервуаров дешевле, чем выключатели мертвых резервуаров, и требуют меньше места.

Автоматические выключатели с гексафторидом серы
В этом автоматическом выключателе для гашения дуги используется газообразный гексафторид серы (SF6). Этот газ обладает отличным огнетушащим свойством. Многие производители предпочитают газообразный гексафторид серы нефти и воздуху.

Гексафторид серы обладает высокой электроотрицательностью и идеально подходит для изоляции. Его изоляционные свойства примерно в два раза выше, чем у воздуха. Он полезен в электрических системах среднего и высокого напряжения.

Элегаз обладает превосходными изоляционными, дугогасительными и многими другими свойствами, которые являются самыми большими преимуществами элегазовых выключателей.

Вакуумные автоматические выключатели
Для гашения дуги в этом выключателе используется вакуум. Вакуум имеет диэлектрический восстановительный характер, что обеспечивает превосходное прерывание, особенно при высокочастотном токе. Этот механизм прерывания использует электроды, которые остаются закрытыми во время нормальной работы.

При обнаружении неисправности в системе срабатывает расцепитель, что приводит к разрыву контакта. Когда электроды размыкаются, за счет ионизации контактов возникает дуга. Затем дуга быстро гаснет, потому что электроны и ионы конденсируются на поверхности электронов. Это приводит к восстановлению диэлектрической прочности.

Место установки: Автоматические выключатели используются в различных установках. В зависимости от требований они могут быть установлены как внутри, так и снаружи помещений.

Внутренние автоматические выключатели предназначены для установки в защищенных корпусах. Эти выключатели должны быть установлены в зданиях для защиты от погодных условий. Корпуса распределительных устройств в металлической оболочке управляют внутренними автоматическими выключателями среднего напряжения.

С другой стороны, автоматические выключатели наружной установки не требуют никакой защиты или покрытия. У них более прочная конструкция корпуса по сравнению с их внутренними аналогами. Они не подвержены износу и используются для более сложных энергетических систем.

Единственная разница между этими двумя моделями заключается в том, что наружные модели закрыты. Механизм прерывания цепи одинаков для обоих типов.

Определение правильного автоматического выключателя

В какой-то момент на рабочем месте вам может понадобиться купить или заменить автоматический выключатель. Это руководство по выбору лучшего автоматического выключателя для вашего приложения.

1. Номинальное напряжение: При выборе типа автоматического выключателя учитывайте общее номинальное напряжение электрической системы. Этот рейтинг рассчитывается по максимальному напряжению, которое может быть приложено ко всем конечным портам. Кроме того, распределение напряжения и интеграция автоматического выключателя применяются во время расчета напряжения. Автоматический выключатель должен иметь достаточную мощность напряжения, чтобы соответствовать требованиям конечного применения.
2. Номинальный ток: Рабочий ток или сила тока являются фактором, который следует учитывать при выборе автоматического выключателя. Автоматический выключатель должен срабатывать при 100% требуемой нагрузки. Тем не менее, рекомендуется выбирать автоматический выключатель примерно на 120 % от требуемой нагрузки. Более высокая сила тока помогает компенсировать эффекты тепловыделения в энергосистеме. Номинальная сила тока – это непрерывный ток, протекающий при температуре окружающей среды. Автоматические выключатели должны быть откалиброваны по стандарту 104°F. (Все источники информации о цикле нагрузки взяты из Национального электротехнического кодекса.)
3. Кривая срабатывания: Чтобы выбрать автоматический выключатель, необходимо определить, какая кривая срабатывания подходит для вашего применения.

Что такое кривая отключения?
Проще говоря, кривая срабатывания, также известная как кривая тока во времени, представляет собой графическое представление ожидаемого поведения устройства защиты цепи.

Кривые отключения отображают время отключения устройств максимального тока на основе заданного уровня тока. Они предоставляются производителями устройств защиты цепей, чтобы помочь пользователям выбрать устройства, которые обеспечивают надлежащую защиту оборудования и производительность, избегая ложных отключений.

1. Максимальная отключающая способность: Максимальная мощность, которую может отключить прерыватель тока, является отключающей способностью. Крайне важно определить максимальную отключающую способность энергосистемы. При покупке автоматического выключателя отключающая способность
   должна быть равна или больше или равна току короткого замыкания.

Отключающая способность меньше величины тока короткого замыкания может повредить автоматический выключатель. Это правило всегда должно применяться при покупке любого автоматического выключателя.

1. Условия эксплуатации автоматического выключателя: При выборе автоматического выключателя важно учитывать место его использования. Некоторые условия работы очень неумолимы для автоматических выключателей. При выборе автоматического выключателя учитывайте следующие условия.

Температура окружающей среды
Температура окружающей среды выше 104°F требует калибровки. Высокая температура окружающей среды может повлиять на работу автоматического выключателя. Поскольку температура большинства корпусов составляет около 104 °F, это стандартная калибровка почти для всех внутренних автоматических выключателей.

Все, что ниже или выше 104°F, может потребовать калибровки вверх или вниз.

Высота над уровнем моря
Разные автоматические выключатели подходят для разной высоты. Например, на высоте более 6000 футов воздух тоньше и не отводит тепло от токопроводящих компонентов. Это означает, что автоматический выключатель должен быть откалиброван по напряжению, несущей способности и отключающей способности.

Разреженный воздух предотвращает накопление диэлектрического заряда, способного выдерживать уровни напряжения. Кроме того, высота может снизить мощность оборудования для производства электроэнергии. Поговорите со специалистом по производству электроэнергии, прежде чем покупать автоматические выключатели для высоких отношений

Влага и коррозия
Для условий повышенной влажности для автоматических выключателей рекомендуется специальная влагозащита. Обработка автоматических выключателей помогает противостоять грибку и плесени, которые печально известны тем, что разрушают системы. В помещениях с повышенной влажностью в ограждениях часто используются обогреватели.

Коррозия влияет на компоненты автоматических выключателей и, таким образом, приводит к неисправности систем. Если их приходится использовать в коррозионно-активных зонах, следует использовать специально изготовленные устойчивые к коррозии.

Высокая вероятность поражения электрическим током
На некоторых рабочих местах высока вероятность поражения электрическим током. В этом случае должны быть установлены противоударные устройства, чтобы предотвратить любые несчастные случаи.

Противоударные устройства состоят из инерционных противовесов над стойками, которые удерживают расцепляющую планку. Однако этот вес,
, не должен нарушать работу тепловых или магнитных расцепителей.

1. Техническое обслуживание: Требования к техническому обслуживанию автоматического выключателя также следует учитывать при выборе соответствующего автоматического выключателя. Вы должны рассмотреть автоматические выключатели, которые требуют минимального обслуживания. Если вам необходимо выполнить техническое обслуживание автоматических выключателей, это должно быть легко и с минимальными затратами. Литые автоматические выключатели надежны, поскольку закрытый блок минимально подвергается воздействию пыли, плесени, влаги и грязи. Закрытые модели требуют минимального обслуживания, чем открытые модели. Некоторые автоматические выключатели требуют постоянной очистки, чтобы уменьшить перегрев и повреждение, поэтому выключатели должны свободно размыкаться для обслуживания.

Практический результат

Работа автоматических выключателей не только сложна, но и деликатна. Небольшая неудача может иметь далеко идущие последствия. Автоматический выключатель, который вы используете в своих приложениях, должен быть очень надежным (ограниченное количество ложных срабатываний) и точным.

Всякий раз, когда вы двигаете автоматические выключатели, необходимо привлекать сертифицированных электриков. Никогда не пытайтесь управлять автоматическим выключателем самостоятельно. Всегда обеспечивайте безопасную работу всех энергосистем вашего предприятия.

Изучите различные типы автоматических выключателей перед покупкой. Хороший автоматический выключатель спасет вас от потери имущества или даже жизни.

Для всех ваших потребностей в электрическом управлении обязательно ознакомьтесь с нашей продукцией.

Отказ от ответственности:
Содержимое, представленное в этом техническом документе, предназначено исключительно для общих информационных целей и предоставляется с пониманием того, что авторы и издатели не занимаются предоставлением инженерных или других профессиональных консультаций или услуг. Практика проектирования определяется конкретными обстоятельствами, уникальными для каждого проекта. Следовательно, любое использование этой информации должно осуществляться только после консультации с квалифицированным и лицензированным специалистом, который может учесть все соответствующие факторы и желаемые результаты. Информация в этом техническом документе была размещена с разумной тщательностью и вниманием. Однако некоторая информация в этих официальных документах может быть неполной, неверной или неприменимой к конкретным обстоятельствам или условиям. Мы не несем ответственности за прямые или косвенные убытки, возникшие в результате использования, доверия или действий на основании информации, содержащейся в этом техническом документе.

Автоматические выключатели низкого напряжения — ABB

ABB SACE отвечает новым требованиям к электросетям, гарантируя высокое качество и инновации в качестве стандарта.

Мир распределения электроэнергии быстро меняется, и сейчас на сцену выходят основные новые тенденции, такие как энергоэффективность, связь и интеллектуальные сети. Эти тенденции приводят к новым областям применения и требованиям рынка, которым низковольтные автоматические выключатели ABB SACE способны удовлетворять с высоким качеством, точностью и надежностью.

Высокие характеристики всегда гарантируются уникальным пользовательским интерфейсом автоматических выключателей в литом корпусе и воздушных автоматических выключателей на токи от 160 до 6300 А. Передовая архитектура Ekip позволяет полностью настроить ваше устройство, что позволяет автоматическим выключателям SACE Emax 2 и SACE Tmax XT развиваться в течение их жизненного цикла.

Основные моменты

SACE Emax 2 и Tmax XT — инструмент выбора чертежей

В этом видеоролике вы узнаете, как легко выбрать и загрузить 2D- и 3D-чертежи SACE Emax 2 и Tmax XT всего за несколько щелчков мышью с помощью инструмента выбора чертежей ABB.

Финское судно отправляется в плавание по новому цифровому курсу
