Как сделать электронный предохранитель своими руками

Было бы преступлением не упомянуть здесь плавкие предохранители. Как и другие типы предохранительных устройств они призваны защищать участок цепи от губительных перепадов питающего тока.

Плавкие предохранители

Отличительная особенность таких предохранителей — их очевидная простота. Устройство представляет собой не что иное, как участок проволоки небольшого диаметра. Последняя легко плавится при превышении силы тока сверх заданного порога.

Конечно, у такого метода защиты есть очевидный недостаток – время реакции (плавление проволоки не происходит мгновенно). То есть от кратковременных, но от этого не менее губительных, импульсов тока он не спасет. Зато он очень эффективен при коротких замыканиях в сети или при превышении допустимой нагрузки.

Принцип работы основывается на тепловой работе, которую совершает ток при прохождении через проводники (и напряжение здесь не имеет особого значения).

Расчет:

Сила тока = Максимально допустимая мощность цепи / Напряжение

То есть максимальная сила тока, которую должен выдерживать плавкий предохранитель в цепи питания 220 В при максимальной нагрузке в 3 кВт – около 15 А.

Ввиду того, что плавкость зависит от множества факторов (диаметр проволоки, теплоотводящая способность окружающей среды, материал, из которого изготовлена проволока, и т.п.), то чаще всего сгоревший элемент меняют согласно готовым расчетам из таблицы ниже (для наиболее популярных металлов).

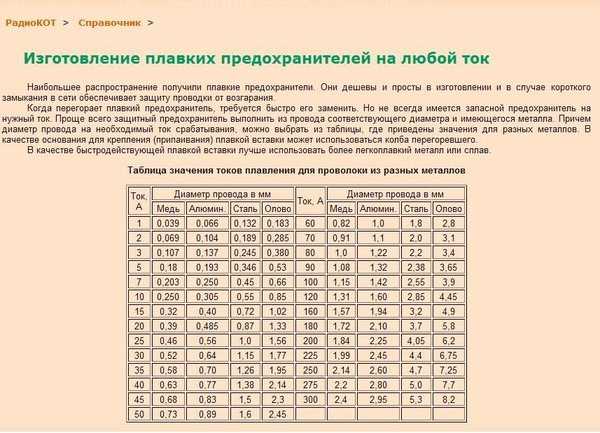

Таблица 1

Предохранители на реле

Как и было сказано выше, плавкие предохранители имеют серьезный недостаток – время реакции. Кроме того, сгоревший элемент необходимо полностью менять (требуется замена проволоки или всего предохранителя).

В качестве альтернативы можно рассмотреть реле.

Один из примеров реализации такой схемы ниже.

Рис. 1. Схема реле

При коротком замыкании в питаемой цепи резко возрастает ток, вследствие чего составной транзистор (VT1 VT2) запирается и всё напряжение прикладывается к первому реле, которое, в результате срабатывания, размыкает второе реле и ток остается только на закрытом составном транзисторе.

Обозначенный блок рассчитан только на цепи, ток питания которых не превышает 1,6А, что может быть неудобно для разных задач.

Её можно немного переделать так.

Рис. 2. Переделанная схема реле

Номинал R4 не прописан специально, так как он требует расчета в зависимости от параметров питаемой цепи.

В качестве основы можно использовать готовые показатели в таблице ниже.

Таблица 2

R4, Ом	1,6	0,82	0,6	0,39	0,22
Сила тока срабатывания предохранителя, А	0,9	1,3	1,7	2,0	2,4

Обе приведенные схемы рассчитаны на работу только в цепях питания 12 В.

Электронные предохранители без реле

Если ваша схема питается током до 5 А и напряжением до 25 В, то вам определенно понравится схема ниже. Порог срабатывания может быть настроен подстроечным резистором, а время реакции можно задать с помощью конденсатора.

Рис. 3. Схема предохранителя без реле

Ввиду того, что под постоянной нагрузкой транзистор может греться, его лучше всего разместить на теплоотводе.

В качестве альтернативной реализации, но с тем же принципом.

Рис. 4. Схема предохранителя без реле

Еще более простой электронный предохранитель с минимумом деталей на схеме ниже.

Рис. 5. Схема электронного предохранителя с минимумом деталей

При возникновении короткого замыкания транзистор блокируется на непродолжительное время. Если блокировка будет снята, а короткое замыкание останется, то «предохранитель» снова сработает и так до тех пор, пока в питаемой цепи не будет устранена проблема. То есть такой предохранитель не требует включения или выключения. Единственный его недостаток – постоянное включение прямой нагрузки в цепи в виде резистора R3.

Электронный предохранитель для 220 В

Схемы электронных предохранителей, приведенные выше, могут работать только в цепях с постоянным питанием. Но что, если вам нужен быстродействующий предохранитель для защиты питания в цепях с переменным током 220 В?

Можно использовать схему блока защиты от перегрузок ниже.

Рис. 6. Схема блока защиты от перегрузок

Максимальный ток срабатывания этой схемы, выполненной на стабилизаторе 7906 – 2А.

T1 – транзистор TIC225M, а

T2 — BTA12-600CW (замена не допустима).

В качестве более простых альтернатив для цепей с переменным током могут выступать следующие.

Рис. 7. Схемы для цепей с переменным током

Автор: RadioRadar

Предохранительные устройства

Чтобы предотвратить аварийные ситуации в электрических цепях и сетях были изобретены спецустройства – предохранители. Они различаются по видам: пробка, плавкий предохранитель и предохранитель с плавкой вставкой.

Также для отдельных электроприборов возможны различные предохранители, также как и для отдельной осветительной, силовой или целой электросети дома.

Принцип работы предохранителей устроен в пропускании такого количества электроэнергии, которое соответствует толщине сечения проводов в электросети. Наиболее часто используемыми являются пробковые предохранители на 6 ампер, для сети в 220 В и от 10 до 16 ампер для кухонь и санузлов. Существуют также предохранители с мощностью в 25 ампер, которые используют в сетях с напряжением до 380 В (электроплиты).

Для того чтобы обеспечить безопасность электросети устанавливаются специальные устройства, срабатывающие в критический момент на отключение. Сеть перестает работать в случае аварийной ситуации, а также в тот момент, когда обнаруживается утечка в 10 мА. Время отключения минимальное и составляет 0,03 секунды. Утечка может возникнуть в том случае, если человек контактирует с открытыми частями электрооборудования, по которым проходит ток или же при утере изоляцией проводки диэлектрических свойств и замыканий их между собой или на землю.

Каждая электросеть должна содержать такое количество электроприборов, которое будет соответствовать её мощности и ни в коем случае не превышать её. Осветительная сеть в 220 В содержащая в свеем составе предохранители в 6 Ампер имеет мощность 1.3 кВт, предохранители в 10 Ампер – 2.2 кВт. Максимальное количество электроприборов, которое можно подключить к сети можно подсчитать из их паспортных значений мощности.

Однако сложностей с подсчетом можно избежать, установив автоматические предохранители, в этом случае любое превышение мощности, допустимой для заданной сети, будет купироваться путем срабатывания автоматического отключения. Если же стоят пробковые предохранители, снабженные «жучками», то мощность сети увеличивается на толщину этого «жучка», а это приводит к перегрузке электросети.

Проверка сети

Когда все электроприборы в сети не срабатывают, необходимо проверить в первую очередь предохранитель. Для этого на щитке предохранителей нужно отключить отсекающий выключатель, снять крышку и искать предохранитель который сгорел, сверяясь со списком цепей на тыльной стороне крышки. Если же цепь не обозначена, то начинать проверять необходимо с наиболее вероятных вариантов. То есть, если не срабатывает светильник, то проверять необходимо только осветительную цепь, они, как правило, идут с белой окраской изоляции.

Специалист проверяет электросеть при помощи специального оборудования, но еще до вызова мастера вы можете самостоятельно выполнить несколько тестов.

Электроприборы, подключенные к неисправной цепи необходимо отключить, чтобы исключить перегрузку. После этого снова включить сеть.

Если неисправность сохраняется необходимо отключить отсекающий выключатель и перед тем как проверять снова цепь вынуть предохранитель или мини-автомат. Внимательно осмотрите все светильники и розетки, возможны случаи, когда ослабевают провода, клеммы или корпуса, создавая при этом короткое замыкание.

Каждый предохранительный щиток имеет колодку, куда устанавливается предохранитель. Точнее в неё устанавливается держатель предохранителя, который по существу, является перемычкой, отсекающей выключатель и конкретную цепь проводки. Без держателя в колодке щитка ток не течет.

Виды плавких предохранителей

Чтобы определить тип предохранителя необходимо вынуть из колодки держатель. Каждый конец держателя содержит контакт, двойной плоский или одинарный. Предохранитель, имеющий сменную плавкую вставку, снабжен тонкой проволочкой, которая соединяет два контакта и крепится на них при помощи клемм со специальными прижимающими винтами. Различные плавкие вставки имеют различные площади поперечного сечения. Эти площади рассчитываются так, чтобы вставка могла расплавиться под воздействием тока, в тот момент, когда возникает перегрузка в электросети, таким образом, разрушается перемычка и отключается цепь. В некоторых держателях может стоять трубчатый плавкий предохранитель, по типу того, что имеется в предохранителях в 13 амперных вилках. Это керамическая трубка с плавкой вставкой из проволоки, которая проходит в мелком песке, заполняющем трубку. Провод соединяется с колпачками из металла на концах трубки, они вставляются в клеммы-зажимы на контактах держателя. Наиболее эффективны в плане защиты являются именно трубчатые предохранители, поскольку быстрее расплавляются, чем обычный провод для плавкого предохранителя.

Номиналы предохранителей

Любые предохранители имеют одинаковые пороги и номиналы срабатывания тока. Трубчатые предохранители также снабжены цветовым обозначением и маркировкой тока в амперах. При покупке вы можете заметить маркировку номинала на картонке, на которую намотана проволочная плавкая вставка.

Не стоит ставить проволоку большей мощности, чем та, что показана для конкретной модели, поскольку она не расплавится в критической ситуации, что может привести к аварии. Тем более не стоит заменять её проводом из другого металла, такие жучки, как правило, не выполняют своей защитной функции.

Если существует необходимость замены предохранителя не спешите менять его на новый с таким же номиналом. Прежде проверьте номинал вашей цепи. Предохранитель всегда имеет цифровую маркировку или же цветовое обозначение. Обязательно загляните под крышку щитка, там указан перечень цепей и их максимальные значения.

Мини-автоматы

В ряде случаев вместо плавких предохранителей могут быть использованы мини-автоматы, которые имеют небольшие размеры и также выполняют функции по прерыванию сети. Они бывают различных видов, однако, перед покупкой убедитесь, что выбранная модель соответствует стандартам и имеет необходимые сертификационные документы.

Так автоматы, которые производятся в Великобритании, имеют стандарт BSEN 60898. Мини-автоматы лучше выбирать класса В. Следует также отметить, что типы М6 и М9 выдерживают любой ток, который вероятно может возникнуть в критической ситуации в домашней сети.

Номиналы мини-автоматов

Теоретически мини-автоматы со стандартными значениями соответствуют номиналам предохранителей с плавкими вставками. Однако в случае установки мини-автомата, лучше выбирать с меньшим значением тока, чем у подобного плавкого предохранителя.

Но все же, если в вашей сети наблюдаются скачки, и вы опасаетесь за сохранность вашего электрооборудования, специалисты рекомендуют приобретать стабилизаторы напряжения для дома или дачи. В нашем магазине вы можете подобрать защитное оборудование как для однофазной сети, так и для трехфазной.
