Поворотный механизм для солнечных панелей: Приводы и поворотные устройства для солнечных трекеров

Приводы и поворотные устройства для солнечных трекеров



• Представляем приводные решения для трекеров солнечных электростанций
• По запросу мы готовы подобрать и спроектировать привод солнечного трекера под вашу конкретную задачу

Сделать запрос на привод

Приводы поворота для солнечных трекеров

• Состоит из опорно-поворотного устройства и мотор-редуктора

Привод поворота солнечного трекера ПТС-7Ф-24

Подробнее

Привод поворота солнечного трекера ПТС-7-24

Подробнее

Привод поворота солнечного трекера ПТС-7С-24

Подробнее

Привод поворота солнечного трекера ПТС-8Ф-24

Подробнее

Привод поворота солнечного трекера ПТС-9Ф-24

Подробнее

Привод поворота солнечного трекера ПТС-8ФК

Подробнее

Поворотные устройства для солнечных трекеров

• Поворотные устройства высокой точности для механизмов солнечных трекеров от TGB Group (Испания)

Серия TE

Выдерживает высокие нагрузки. Класс защиты IP65

Подробнее

Серия TGE

Бюджетная версия
серии TE

Подробнее

Серия DADA

Высокая загрузка, мягкая работа, нулевой люфт

Подробнее

Серии TGZ и TVR

Вертикальное исполнение с крепежным основанием

Подробнее

Серия DAD

Горизонтально-вертикальное ОПУ для солнечных трекеров

Подробнее

Подшипниковые опоры для одноосных трекеров

• Назначение: Муфты служат для стыковки элементов несущей балки одноосного солнечного трекера, позволяя достигать синхронного позиционирования блоков солнечных панелей

SOBA Z2

Стальная верхняя
арматура

Подробнее

SOBA Z3

Чугунный литой нижний крепежный элемент

Подробнее

SOBA Z4

Алюминиевая опора
корпуса

Подробнее

Назначение солнечного трекера

Благодаря системе солнечного трекера, солнечная панель позиционирует свое положение относительно солнца на небосводе, занимания положение наиболее эффективного поглощения солнечной энергии. Стараются достигнуть положения, чтобы между плоскостью панели и солнца был перпендикуляр в 90°.

• КПД солнечных панелей увеличивается на 40% — 45%
• Увеличение производительности солнечных панелей позволяет отказаться от установки дополнительных панелей, что снижает себестоимость оборудования солнечной электростанции
• Использование трекеров повышает эффективность системы, уменьшая размер и стоимость одного кВтч для солнечной электростанции

Виды солнечных трекеров

• По конструкции, трекеры подразделяются на трекеры с одной осью вращения и двумя осями вращения.

Трекеры с одной осью вращения

Приводной механизм одноосного трекера

Одноосные солнечные трекеры отслеживают движение солнца с востока на запад и обладают одной осью вращения.

По сравнению с двухосными трекерами, их КПД несколько меньше, но они требуют меньше места для разворачивания, более дешевые, обладают более простой конструкцией и легче в обслуживании.

В этой конструкции солнечного трекера, механизм поворота размещается на земле, на неподвижной платформе. Здесь выделяют трекеры по расположению оси вращения:

• горизонтальная ось вращения
• вертикальная ось вращения
• наклонная ось вращения
• ось вращения с ориентацией на Полярную звезду

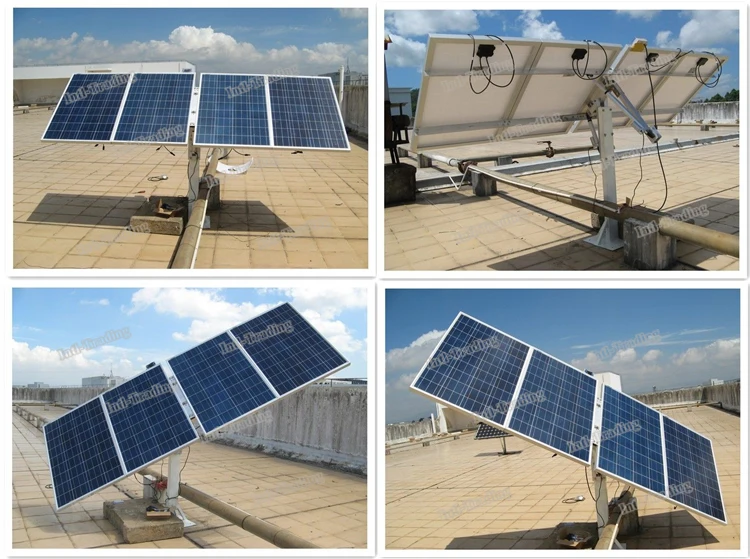

Привод одноосного трекера
Солнечная электростанция

Одноосные солнечные трекеры изначально разрабатывали так, чтобы они работали по принципу жалюзей, — солнечные панели синхронно перемещаются в течение дня. В настоящее время, благодаря совершенствованию технологий и программного обеспечения, в позиционировании солнечных панелей одноосных трекеров могут учитываться и такие факторы, как: рассеянный свет и затенение рядов панелей, неблагоприятные ветровые условия и тп.

Трекеры с двумя осями вращения

Поскольку вращение Земли относительно Солнца не является одинаковым в течение всего года, а дуга будет меняться в зависимости от сезона, двухосная система слежения за солнцем позволяет получать больше энергии, чем ее одноосный аналог, поскольку она позволяет отслеживать изменения в движении солнца (смещение солнца по оси север-юг). Двухосевой солнечный трекер производит на 30–45% больше энергии, чем солнечные системы с фиксированным наклоном.

Двуосный солнечный трекер
Приводной механизм трекера с двумя осями вращения

У таких трекеров две степени свободы. Различаются два основных типа конструкции двухосных трекеров:

• приводы поворота трекера монтируются на площадке, на несущем столбе
• приводные механизмы трекера устанавливаются на позиционруемом рельсе или опорной платформе на земле

Трекеры с двумя осями вращения считаются более эффективными, так как позволяет постоянно обеспечивать позиционирование солнечной панели относительно солнца, в независимости от времени года или суток.

Солнечный трекер с двумя осями вращения

Основные системы оборудования солнечного трекера:

В зависимости от типа и конструкции солнечного трекера, используются различные системы привода движения и позиционирования, системы отслеживания и системы управления. В активных солнечных трекерах чаще всего используется двигательная система, основанная на двигатели и приводе поворота, связанными с датчиками, реагирующими на свет солнца или GPS-координаты его местоположения. Некоторые модели трекеров имеют отдельные фотоэлектрические панели меньшего размера, специально предназначенные для питания системы привода.

Поворотный привод для производства фотоэлектрической энергии

Привод поворота является основным компонентом системы слежения солнечного трекера, отвечающего за позиционирование солнечной панели и выработки ей фотоэлектрической энергии. Поворотный привод собирается из опорно-поворотного устройства, редуктора и двигателя или представляет собой единое устройство, состоящее из поворотного устройства и мотор-редуктора.
Читать статью

• • Представляем приводные решения для трекеров солнечных электростанций



• По запросу, мы готовы подобрать и спроектировать привод солнечного трекера под вашу конкретную задачу

Сделать запрос на привод

Трекер для солнечных батарей и как его выбрать?

Главная » Альтернативные ИП

26.01.2019Рубрика: Альтернативные ИП

Содержание

1. Преимущество солнечного трекера
2. Как работает солнечный трекер?
3. Виды трекеров для солнечных батарей
4. Как сделать поворачивающее устройство для солнечных батарей своими руками?
5. Алгоритм изготовления трекера своими руками

С недавних пор солнечные электростанции появились у многих людей.  Для увеличения их КПД требуется установить дополнительное оборудование. Одним из таких устройств вполне может быть солнечный трекер.
Данное приспособление является поворотным механизмом. Он позволяет следить за передвижением светила. В итоге куда будет перемещаться светило туда и повернется солнечный модуль.

Преимущество солнечного трекера

Ниже представлены основные положительные качества подобной установки.

1. Позволяет увеличить эффективность всей электростанции.
2. КПД увеличивается на 45%. Особенно он растет, когда лучи падают на фотоэлементы под углом 90 градусов.
3. Уровень получаемой энергии возрастает.

Как работает солнечный трекер?

Чтобы отслеживать светило устройство должно уметь:

1. Передвигать панель с батареями на место где максимальный световой поток.
2. Найти где находится солнце относительно солнечного модуля.

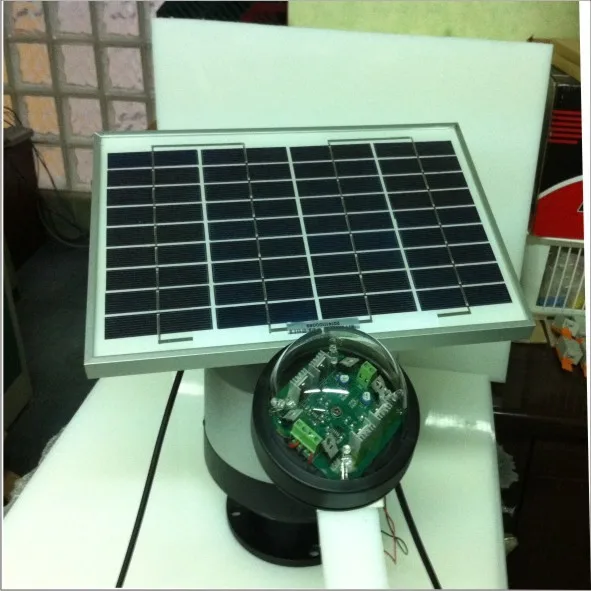

За место положение солнца отвечает специализированная электронное оборудование. Она состоит из GPS устройства. Наличие подобного прибора позволяет вычислить где располагается солнце. Кроме этого можно узнать который сейчас час.

Вся работа выполняется за счет GPS. Со спутника приходит нужный сигнал, и солнечная панель поворачивается в след за солнцем.

Солнечный трекер оборудован серводвигателями. За счет них он способен менять вращение вала. Поворотное устройство встречается 4-х вариантов.

Виды трекеров для солнечных батарей

Существует с 1-й осью вращения. Она способна выполнять ориентирование с севера на юг. Их подразделяют на под виды:

1. Ось наклонена. Вращающая ось находится промеж горизонтально и вертикально расположенными осями по отношению к поверхности.
2. Ось вращается горизонтально.
3. С полярно ориентированной осью. Ориентируется на полярную звезду. Угол регулируется индивидуально для каждого конкретного случая.
4. Ось имеет вертикальную ориентацию. Находится по отношению к поверхности вертикально.

Стойка для солнечных батарей с 2-я осями вращения и одной опорной плоскостью.

С 2-я осями кручения имеющая 2-е степени свободы. Они функционируют независимо друг от друга, но зафиксированы в один узел. В итоге солнечные батареи передвигаются согласно параметрам. Они имеют несколько подвидов:

• С 2-я вращающимися осями и упорной плоскостью. Фотоэлектрические модули фиксируются на плоскости которая устанавливается на круглую платформу. Может напоминать рельс. Позволяет закрепить больше элементов. Основной минус — это большая площадь для установки.
• С 2-я осями, но на несущем столбе. Солнечные панели укрепляются на специальном столбе. На верху столба ставится площадка на которой крепится механизм разворота. 2-й уровень свободы реализуется как у трекеров с одной оси.

Как сделать поворачивающее устройство для солнечных батарей своими руками?

Для этого потребуется заготовить необходимые части:

1. Электронное устройство для контроля функционирования трекера.
2. Каркас для установки. Обычно его изготавливают из металла.
3. Устройство для преобразования энергии чтобы поворачивающие двигатели работали от фото элементов.
4. Средства защиты солнечных модулей от плохой погоды.
5. Механизмы, которые поворачивают каркас и осуществляют контроль процесса.

Алгоритм изготовления трекера своими руками

1. Приобретаете металлический профиль и из него создаете удерживающий каркас. Сечение профиля подбираете на глаз. Параметры данной установки зависят от того, сколько солнечных батарей на нее будет установлено. Данная деталь задает вид трекера. То есть на этом этапе определяется сколько передвигаемых осей будет и как они будут располагаться в пространстве. Для воплощения этой конструкции в жизнь требуется опыт работы со сварочным аппаратом и электрическим ручными инструментами.
2. Чтобы трекер поворачивался горизонтально применяется серодвигатель. За счет его можно выполнять повороты в разные направления. Чтобы управлять данным устройством нужно сделать специальный электрический прибор. В основе этого пульта управления лежат фоторезисторы. Схему можно найти в интернете. Но лучше всего приобрести готовое устройство.
3. Чтобы установка вращалась вокруг вертикальной оси можно подключить к ней часовой механизм. Для этого нужно припаять электрические контакты к стрелке часов (подвижный контакт) и к часовым отметкам на циферблате (неподвижный контакт). Создав один подобный контакт, например, на 12 часах циферблата, двигатель станет запускаться 1 раз в час. Если выполнить еще 1-н не двигающий контакт на шести часах, движок будет запускаться через 30 минут. Двигатель работает в следующем порядке: самая длинная стрелка выполняет поворот и проходит через 12 часов, контакты сцепляются, цепь регулирования двигателем привода замыкается, движок выполняет поворот панели. Чтобы выполнить поворот в горизонтальной оси можно задействовать принцип водяных часов. В таком случае солнечные батареи примут горизонтальную позицию. С одного конца к модулю крепится утяжеление в виде кирпича или еще что-то. С другой устанавливается канистра с водой с таким же весом, как и кирпичи. Создаются отверстия в канистре с водой. В итоге вода вытекает и под действием изменения массы солнечный модуль делает поворот. Диаметр отверстий в емкости и их количество определяется на глаз. С этим следует поэкспериментировать.
4. Для защиты от осадков можно использовать любой подходящий материал.
5. Чтобы автоматически управлять системой потребуется создать для этого специальное устройство. Но лучше всего прикупить его в магазине.
6. Система подключается к инвертору. Это нужно для преобразования постоянного тока в переменный. Если имеются знание в области радиотехнике тогда его можно без проблем собрать самостоятельно.

Таким образом создается трекер для солнечных батарей. Надеемся данная информация была полезной!



Batareykaa.ru

Похожие статьи:

window.yaContextCb. push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-277958-196’, blockId: ‘R-A-277958-196’ })})»+»ipt>»;
cachedBlocksArray[80628] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-277958-191’, blockId: ‘R-A-277958-191’ })})»+»ipt>»;
cachedBlocksArray[80625] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-277958-69’, blockId: ‘R-A-277958-69’ })})»+»ipt>»;
cachedBlocksArray[80615] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-277958-48’, blockId: ‘R-A-277958-48’ })})»+»ipt>»;
cachedBlocksArray[80614] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-277958-44’, blockId: ‘R-A-277958-44’ })})»+»ipt>»;
cachedBlocksArray[80613] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-277958-40’, blockId: ‘R-A-277958-40’ })})»+»ipt>»;
cachedBlocksArray[80612] = «window. yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-277958-36’, blockId: ‘R-A-277958-36’ })})»+»ipt>»;
cachedBlocksArray[80611] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-277958-35’, blockId: ‘R-A-277958-35’ })})»+»ipt>»;
cachedBlocksArray[80610] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-277958-30’, blockId: ‘R-A-277958-30’ })})»+»ipt>»;
cachedBlocksArray[284597] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-277959-6’, blockId: ‘R-A-277959-6’ })})»+»ipt>»;

Понравилась статья? Поделиться с друзьями:

Эффективны ли вращающиеся солнечные панели?

Вращающиеся солнечные панели в последнее время привлекают большое внимание средств массовой информации, и на первый взгляд кажется, что они имеют некоторые преимущества. Системы слежения перемещают панели в течение дня, чтобы они были обращены к солнцу. Чем дольше они находятся на одной линии с солнцем, тем больше энергии они могут производить — по крайней мере, в этом их идея. В действительности, однако, движущиеся солнечные панели могут быть не самым практичным выбором для многих домов и предприятий.

Системы слежения стоят больше, чем системы с фиксированным наклоном

При прямом сравнении с солнечными установками с фиксированным наклоном вращающиеся системы практически всегда будут дороже. Это связано с несколькими факторами. Во-первых, у панелей слежения есть детали и оборудование, производство которых обходится дороже, чем производство стационарных панелей, особенно для систем, которые отслеживают солнце более чем по одной оси. Сложность установки вращающихся систем солнечных панелей также может привести к дополнительным расходам. В течение всего срока службы системы затраты на эксплуатацию и техническое обслуживание движущихся панелей, как правило, выше, чем затраты на содержание систем с фиксированным наклоном. Необходимо также учитывать затраты на землепользование, поскольку для эффективного функционирования панели слежения должны быть разнесены на большую площадь.

Вращающиеся солнечные панели склонны к поломкам

Поскольку в них нет движущихся частей, солнечные системы с фиксированным наклоном не требуют особого ухода, кроме периодического осмотра. С другой стороны, вращающиеся панели необходимо регулярно обслуживать, чтобы поддерживать оборудование в хорошем рабочем состоянии. В системах слежения панели поддерживаются на поворотных платформах с колесами, приводимыми в действие моторизованным приводом, для перемещения платформ по кольцевым каналам. Ожидается, что солнечные энергетические системы будут работать не менее 20 лет, и это достаточно много времени для возникновения проблем с механизированными частями. Благодаря большому количеству движущихся частей и частей системы слежения гораздо чаще выходят из строя, чем системы с фиксированным наклоном.

Наземные солнечные панели с фиксированным наклоном обеспечивают преимущества

Фотогальванические или фотогальванические системы часто устанавливаются на крышах, так как это может быть эффективным для того, чтобы панели были полностью видны солнцу. Однако для некоторых крыш это может быть неприемлемым вариантом из-за ориентации здания, конструкции крыши или нависающих деревьев и растительности. В этих случаях рекомендуется наземная установка. Наземные системы слежения за солнечными панелями не гарантируют значительного улучшения количества энергии, собираемой по сравнению со стационарными панелями. Вращающиеся панели могут увеличить выходную мощность системы, но правильно установленные панели с фиксированным наклоном могут обеспечить такой же уровень выходной мощности в большинстве ситуаций.

Системы с вращающимися фотоэлектрическими панелями могут иметь смысл в некоторых случаях, но только в том случае, если увеличенное количество собранной энергии достаточно существенно, чтобы компенсировать дополнительные затраты на установку и техническое обслуживание и потенциальный механический отказ. Компания Intermountain Wind and Solar, обслуживающая клиентов в районе Солт-Лейк-Сити и по всему Intermountain West, специализируется на установке фотоэлектрических солнечных панелей и проектировании систем. Свяжитесь с нами сегодня по номеру , чтобы получить бесплатную консультацию и узнать о многих преимуществах солнечных батарей в вашем доме или офисе.

Узлы привода солнечной батареи

• Космические механизмы

Муг имеет более чем 40-летний опыт работы с узлами привода солнечных батарей (SADA) как для околоземных, так и для планетарных миссий. Применение солнечной энергии является одним из наиболее популярных для приводов Moog и двухосных подвесов.

Узел привода солнечной батареи типа 1 предлагает решение с минимальным весом и минимальной мощностью для позиционирования панелей солнечных батарей в нижней части спектра размера/мощности. Непрерывное вращение солнечной батареи облегчается интеграцией узла токосъемного кольца на выходе привода, а задняя вспомогательная секция привода типа 1 доступна для устройства обратной связи по положению — потенциометра или энкодера.

Загрузка документов

• Тип 1 SADA

Одноосный блок привода солнечной батареи типа 2 (SADA) основан на поворотном инкрементном приводе типа 2. Стандартный привод был изготовлен с многочисленными вариациями конструкции, чтобы удовлетворить требования многих приложений. Различаются параметры интерфейса и требования к передаче мощности. Все перечисленные конструкции SADA типа 2 сконфигурированы с гармоническими приводными шестернями, потенциометрами для определения положения и узлом контактных колец для передачи мощности и сигнала. Ключевые параметры спецификации для типичного квалифицированного устройства показаны в таблице ниже. SADA типа 2 легко взаимодействует с 2-х или 4-канальным электронным блоком управления Moog для полного системного решения.

Загрузка документов

• Тип 2 SADA
• Тип 2 Механизм привода солнечной батареи с боковым приводом

Одноосный блок привода солнечной батареи типа 3/5 (SADA) основан на поворотном инкрементном приводе типа 3 с зубчатой ​​передачей Harmonic Drive размера типа 5 и выходной дуплексной парой. Этот стандарт SADA менялся во многих приложениях, чтобы соответствовать требованиям миссии. Как правило, элементы, которые имеют тенденцию меняться, — это параметры интерфейса и требования к передаче мощности. Все представленные конструкции SADA типа 3/5 оснащены комплектами зубчатых передач Harmonic Drive, потенциометрами для определения положения и узлом контактных колец для передачи мощности.

Загрузка документов

• Тип 3/5 SADA
• Высокая мощность, тип 5 SADA
• Тип 5ТС САДА

Демпфер вихревых токов — это устройство ограничения скорости, которое успешно применялось при развертывании солнечных батарей и антенн, развертывании стрелы, резервных механизмах разблокировки и развертывании дверей/крышек. Демпфер зарекомендовал себя как долгий срок службы в космосе, демонстрируя плавную работу и превосходную термическую стабильность.

Загрузка документов

• Вихретоковый демпфер

2-канальный электронный блок управления (ЭБУ) Moog состоит из 2 контроллеров гибридных шаговых двигателей Moog, фильтра электромагнитных помех и 6 аналоговых проходов для телеметрии.
