Потери электроэнергии в электрических сетях: причины и способы снижения

  • Статья
  • Видео

Потерями электроэнергии в электросетях считают разность между количеством переданной электроэнергией от производителя и количеством учтенной электроэнергией потребителя. Потери происходят на ЛЭП, в силовых трансформаторах, за счет вихревых токов в приборах с реактивной нагрузкой, а также из-за плохой изоляции проводников и хищения неучтенного электричества. В этой статье мы постараемся подробно рассказать о том, какие бывают потери электроэнергии в электрических сетях, а также рассмотрим мероприятия по их снижению.

  • Расстояние от электростанции к поставляющим организациям
  • Домашние условия

Расстояние от электростанции к поставляющим организациям

Учет и оплата всех видов потерь регулируется законодательным актом: «Постановление Правительства РФ от 27.12.2004 N 861 (ред. от 22.02.2016) «Об утверждении Правил недискриминационного доступа к услугам по передаче электрической энергии и оказания этих услуг…» п. VI. Порядок определения потерь в электрических сетях и оплаты этих потерь. Если вы хотите разобраться с тем, кто должен оплачивать часть утраченной энергии, рекомендуем изучить данный акт.

При передаче электрической энергии от производителя к потребителю объем потерь электроэнергии зависит от конструктивных и технологических моментов. Так, количество потерь электроэнергии имеет обратную зависимость от диаметра проводника. Чем больший диаметр у проводника линии электроснабжения, тем меньше потери передаваемой по нему электроэнергии. Величина потерь зависит от величины тока в этой же линии. Чем больше ток, тем больше потери. Это объясняется тем, что ток, проходящий по линии, нагревает ее сопротивления.

Более подробно узнать о том, как передается электроэнергия от подстанции к потребителям, вы можете в нашей статье!

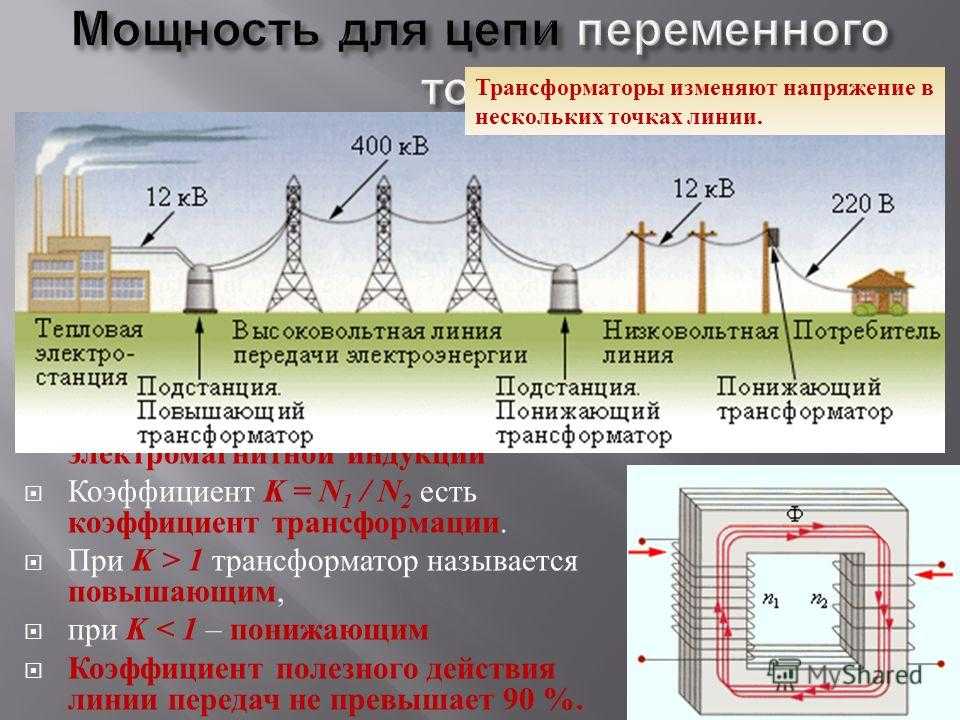

Для уменьшения этого фактора в распределительных сетях применяется трансформация низкого уровня напряжения в более высокий уровень. Простая формула расчета такова: P=I*U. Мощность равна произведению тока на напряжение.

Пример:

Мощность потребления, Вт Напряжение, В Ток, А
100 000 220 454,55
100 000 10 000 10

Повышая напряжение при передаче электроэнергии в электрических сетях можно существенно снизить ток, что позволит обойтись проводами с намного меньшим диаметром. Подводный камень данного преобразования заключается в том, что в трансформаторах также есть потери, которые кто-то должен оплатить. При передаче электроэнергии с таким высоким уровнем напряжения, она существенно теряется и от плохого контакта проводников, которые со временем увеличивают свое сопротивление. Возрастают потери при повышении влажности воздуха – увеличивается ток утечки на изоляторах и на корону. Также увеличиваются потери в кабельных линиях при снижении параметров изоляции проводов.

Передал производитель энергию в поставляющую организацию. Та в свою очередь должна привести параметры в нужные показатели: преобразовать полученную продукцию в напряжение 6-10 кВ, развести кабельными линиями по распределительным понижающим подстанциям, чтобы преобразовать в напряжение 0,4 кВ. В данной системе возникают потери на трансформацию при снижении понижающими трансформаторами напряжения до нужного уровня. Бытовому потребителю доставляется электроэнергия в напряжении – 380 В или 220В. Любой трансформатор имеет свой КПД и рассчитан на определенную нагрузку. Чем больше нагрузка потребителя, тем больше нагрузочные потери энергии в данной сети. Если коэффициент загрузки трансформатора ниже нормативного, то в трансформаторе возникают потери холостого хода, что является нежелательным.

Следующим нежелательным моментом является несоответствие мощности трансформатора, преобразующего 6-10 кВ в 0,4 кВ и подключенной нагрузки потребителей. Если нагрузка потребителей больше паспортной мощности трансформатора, он или выходит из строя, или не сможет обеспечить необходимые параметры на выходе. В результате снижения напряжения сети электроприборы работают с нарушением паспортного режима и, как следствие, увеличивают потребление.

Мероприятия по снижению технических потерь электроэнергии в системах электроснабжения подробно рассмотрены на видео:

Домашние условия

Потребителю подана электроэнергия уровня напряжения 0,4 кВ. Все потери, которые возникают в сети после границы балансовой принадлежности и эксплуатационной ответственности между энергоснабжающей организацией и потребителем, оплачиваются потребителем.

Они складываются из:

  1. Потерь на нагревание проводов при превышении расчетной нагрузки потребления.
  2. Потерь из-за плохих контактов в приборах коммутации (рубильники, пускатели, выключатели, патроны для ламп, вилки, розетки).
  3. Реактивных потерь в сети: индуктивных и емкостных.
  4. Использование устаревших систем освещения, холодильников и другой старой техники.

Рассмотрим мероприятия по снижению потерь электроэнергии в домах и квартирах.

П.1 — борьба с таким видом потерь одна: применение проводников соответствующих нагрузке. В существующих сетях необходимо следить за соответствием параметров проводов и потребляемой мощностью. В случае невозможности откорректировать эти параметры и ввести в норму, следует мириться с тем, что энергия теряется на нагрев проводов, в результате чего изменяются параметры их изоляции и повышается вероятность возникновения пожара в помещении. О том, как правильно рассчитать сечение кабеля по мощности и току, мы рассказывали в соответствующей статье.

П.2 — плохой контакт: в рубильниках — это использование современных конструкций с хорошими неокисляющимися контактами. Любой окисел увеличивает сопротивление. В пускателях — тот же способ. Выключатели — система включения-выключения должна использовать металл, хорошо выдерживающий действие влаги, повышенных температур. Контакт должен быть обеспечен хорошим прижатием одного полюса к другому.

П.3, П.4 — реактивная нагрузка. Все электроприборы, которые не относятся к лампам накаливания, электроплитам старого образца имеют реактивную составляющую потребления электроэнергии. Любая индуктивность при подаче на нее напряжения сопротивляется прохождению по ней тока за счет возникающей магнитной индукции. Через время электромагнитная индукция, которая препятствовала прохождению тока, помогает его прохождению и добавляет в сеть часть энергии, которая является вредной для общих сетей. Возникают так называемые вихревые токи, которые искажают истинные показания электросчетчиков и вносят отрицательные изменения в параметры поставляемой электроэнергии. То же происходит и при емкостной нагрузке. Возникающие вихревые токи портят параметры поставленной потребителю электроэнергии. Борьба — использование специальных компенсаторов реактивной энергии, в зависимости от параметров нагрузки.

П.5. Использование устаревших систем освещения (лампочки накаливания). Их КПД имеет максимальное значение — 3-5%, а может быть и меньше. Остальные 95% идут на нагревание нити накала и как следствие на нагревание окружающей среды и на излучение не воспринимаемое человеческим глазом. Поэтому совершенствовать данный вид освещения стало нецелесообразным. Появились другие виды освещения — люминесцентные лампы, светодиодные лампы, которые стали широко применяться в последнее время. КПД люминесцентных ламп достигает 7%, а светодиодных до 20%. Использование последних даст экономию электроэнергии прямо сейчас и в процессе эксплуатации за счет большого срока службы — до 50 000 часов (лампа накаливания — 1 000 часов).

Отдельно хотелось бы отметить, что сократить потери электрической энергии в доме можно с помощью установки стабилизатора напряжения. Помимо этого, как мы уже сказали, электроэнергия теряется при ее хищении. Если вы заметили, что соседи воруют электричество, нужно сразу же предпринимать соответствующие меры. Куда звонить за помощью, мы рассказали в соответствующей статье, на которую сослались!

Рассмотренные выше способы уменьшения мощности потребления дают снижение нагрузки на электропроводку в доме и, как следствие, сокращение потерь в электросети. Как вы уже поняли, методы борьбы наиболее широко раскрыты для бытовых потребителей потому что не каждый хозяин квартиры или дома знает о возможных потерях электроэнергии, а поставляющие организации в своем штате держат специально обученных по этой теме работников, которые в состоянии бороться с такими проблемами.

Вот мы и рассмотрели, основные причины потерь электроэнергии в электрических сетях и мероприятия по их снижению. Теперь вы знаете, из-за чего энергия теряется на пути от подстанции к дому и как бороться с этой проблемой!

Будет интересно прочитать:

  • Что такое отделитель с короткозамыкателем
  • Как выбрать светодиодные лампы для дома
  • Как бороться с низким напряжением в сети

Насколько велики потери в ЛЭП?

Управление энергопотреблением/энергоэффективность

1 мин чтения

Жак Шонек
|
25 марта 2013 г.
|

158012 просмотров

Электроэнергия должна передаваться от крупных электростанций к потребителям через разветвленные сети. Передача на большие расстояния создает потери мощности. Большая часть потерь энергии приходится на эффект Джоуля в трансформаторах и линиях электропередач. Энергия теряется в виде тепла в проводниках.

Принимая во внимание основные части типичной сети передачи и распределения, вот средние значения потерь мощности на разных этапах*:

  • 1-2% – Повышающий трансформатор от генератора до линии электропередачи
  • 2-4% – Линия передачи
  • 1-2% – Понижающий трансформатор от линии электропередачи к распределительной сети
  • 4-6% – Трансформаторы и кабели распределительных сетей

Тогда общие потери между электростанцией и потребителями находятся в диапазоне от 8 до 15%.

Это самая большая проблема?

Это не следует путать с КПД электростанций , таких как атомные, угольные или газовые турбины. Эти технологии основаны на термодинамическом цикле, КПД которого составляет порядка 35% . Это означает, что при сгорании, например, угля будет выделяться тепло, которое будет преобразовано в механическую энергию, а затем в электричество.

Глобальная трансформация представлена ​​на рисунке ниже, где «единицы» представляют собой единицы энергии.

Из оценки энергопотребления можно сделать вывод, что 100 единиц, сэкономленных дома, могут сэкономить 300 единиц, сэкономленных на электростанции. Это должно стать реальным стимулом к ​​экономии энергии для более экологичной окружающей среды.

Не путайте тепло и электричество!

Однако важно отметить, что единицы, сэкономленные на электростанции, являются единицами тепловой, а не электрической энергии. Каждая единица, сэкономленная дома, представляет собой одну единицу электроэнергии, сэкономленной на электростанции, в дополнение к энергии, сэкономленной на линии. Как упоминалось ранее, это составляет от 8 до 15% производимой электроэнергии.
