Последовательное подключение светодиодной ленты: Как подключить светодиодную ленту: схемы и способы подключения

Как подключить светодиодную ленту: схемы и способы подключения

Современный город украшают световые короба и вывески, изготовление которых предусматривает использование светодиодных лент и, соответственно, требует определенных знаний специфики подключения.

Как известно из общей физики, существует 2 способа соединения элементов электрической цепи: параллельное и последовательное.

Параллельное подключение – это соединение, при котором резисторы соединяются между собой обоими контактами. В результате к одной точке (электрическому узлу) может быть присоединено несколько резисторов.

Последовательное подключение – это соединение двух или более резисторов в форме цепи, в которой каждый отдельный резистор соединяется с другим отдельным резистором только в одной точке.

Как правило, светодиодная лента подключается к блоку питания последовательно только до 5 метров.

• соблюдать полярность
• не использовать блоки питания с другим напряжением
• во влажные помещения следует делать герметичные соединения
• не делать последовательное подключение длиной более 5 метров
• отрезки длиной более 5 м следует подключать только параллельно

Чтобы правильно подключить светодиодную ленту в первую очередь необходимо знать:

1. Мощность светодиодной ленты, т. е. потребления тока на 1 метр. Лента может потреблять от 4,8 до 36 Вт/м.п.
2. Напряжение питания 12 В или 24 В.
3. Количество ленты (в метрах погонных), необходимое для засветки изделия.

Используя данную информацию можно подобрать мощность и количество блоков питания (трансформаторов) необходимых для засветки изделия.

Пример расчета

Давайте рассмотрим на примере:

Допустим, что для засветки изделия потребуется 15 м.п. светодиодной ленты с напряжением 12 вольт и мощностью 9,6 Вт/м.п. (Данные параметры всегда заявлены компанией-производителем). Для расчета требуемой мощности блоков питания воспользуемся простым расчетом: 9,6 Вт/мп х 15 мп = 144 Вт.

Рассчитав мощность блоков, необходимых для засветки данного количества ленты, следует добавить 20% запаса мощности: 144 Вт + 20% = 172,8 Вт.

По итогу всех расчетов получается 173 Вт.

В зависимости от того, где расположено изделие можно использовать:

• один блок мощностью 150 Вт и второй блок мощностью 20 Вт;
• три блока мощностью 60 Вт каждый;
• один блок мощностью 200 Вт.

Общая мощность блоков может быть выше 173 Вт, ниже − не желательно.

Для того, что бы лента светила равномерно и от противоположной стороны от блока питания не было затухания ленты, её необходимо подключать не более 5 метров в одну линию, далее подключение должно быть параллельным либо от другого блока питания.

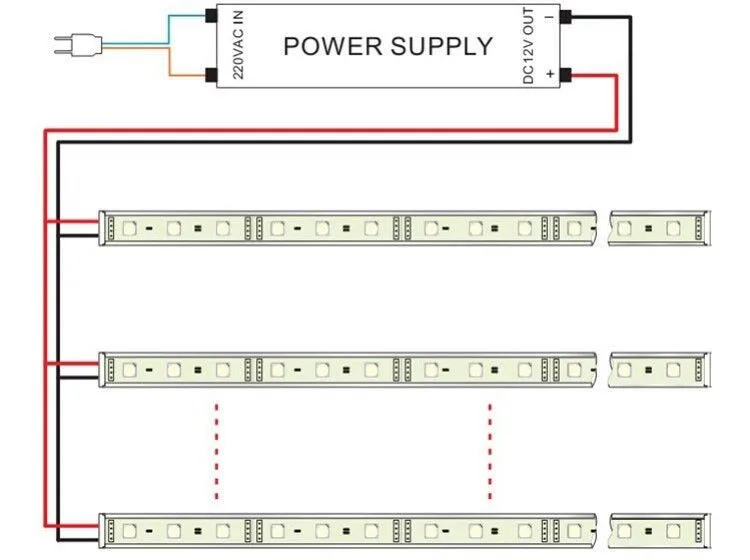

Схема подключения светодиодной ленты

Очевидно, что с подключением светодиодной ленты справиться не сложно: достаточно обладать базовыми знаниями и не забывать основные правила подключения.

Если Вам требуется консультация в подборе светодиодной ленты и трансформаторов, а также расчете необходимого их количества, обращайтесь к любому из менеджеров в Вашем регионе. Мы с удовольствием Вам поможем!

Как «подружиться» со светодиодной лентой

Одним из самых популярных источников освещения сегодня становится светодиодная лента. Это и не удивительно — мягкое равномерное освещение, не раздражающее глаза и нервную систему, приносит нам только положительные эмоции, которых так часто не хватает в современном мире.

Светодиодная лента прослужит вам долгие годы и сэкономит массу средств, если при установке и последующем использовании будут учтены простые, но важные рекомендации. В этой статье мы поделимся с Вами своим многолетним опытом работы со светодиодной лентой, который, надеемся, поможет Вам избежать ошибок и разочарований.

Для начала, необходимо обратить особое внимание на следующие моменты:

• Светодиодная лента подключается только к стабилизированному источнику постоянного напряжения.
• Открытая светодиодная лента рассчитана на эксплуатацию только внутри помещений. Если же необходимо осуществить подсветку на улице, то используется герметичная светодиодная лента. Здесь важно обеспечить ряд условий: не размещать светодиодную ленту под прямыми солнечными лучами, не погружать в воду даже частично, тщательно герметизировать все соединения.
• Температурный диапазон окружающей среды для нормальной работы светодиодной ленты должен находиться в пределах от -25 до +40 °С.
• В воздухе не должны присутствовать водяные пары, примеси кислот, щелочей и другие агрессивные вещества.

Светодиодная лента чувствительна к механическим повреждениям, а потому, будьте аккуратны в обращении с ней, не давите на поверхность самих светодиодов. При монтаже светодиодной ленты не изгибайте ее в плоскости основания. Избегайте изломов ленты. На изгибах радиус должен составлять не менее 3-х см. Не скручивайте и не растягивайте основу ленты. Подобные действия могут привести к выходу из строя целых отрезков ленты, вызванного повреждением токоведущих дорожек и находящихся на них элементов.

Стандартная длина одой ленты, намотанной на катушку, — 5 м. Так же встречаются светодиодные ленты с большей или меньшей длиной (от 2.5 до 25м), в зависимости от мощности, конструкции и других параметров. Обратите внимание на то, что лента в катушке всегда имеет максимально допустимую длину. Категорически запрещается последовательное соединение двух и более лент. Подобные действия приведут к быстрому выходу ленты из строя, т.к. питание ко второй ленте будет идти по токоведущим дорожкам первой, что приведет к излишнему ее нагреванию и быстрому уменьшению яркости свечения светодиодов на перегретых участках. При подключении более одной катушки, необходимо кабелем подавать напряжение от блока питания на каждую ленту отдельно. На схеме показано, как осуществить параллельное подключение светодиодных лент.

Внимательно стоит подойти и к выбору проводов для подключения светодиодной ленты к блоку питания, диммеру или RGB контроллеру. При выборе провода необходимо учитывать материал, из которого выполнен проводник и площадь его сечения. С материалом все понятно – необходимо использовать кабель с медными жилами. А вот к сечению нужно подойти особенно внимательно. В связи с тем, что напряжение питания лент низкое, а токи, по сравнению с привычными токами в сети ~220В, высокие, нельзя использовать тот же подход к выбору провода.

Судите сами. Блок питания при нагрузке 100Вт от сети 220В, с учетом всевозможных потерь, которые мы не будем сейчас рассматривать, потребляет ток примерно 1А. В то же время, ток на его выходе с напряжением 12В составит величину в 8.3А, а такой ток уже не каждый провод выдержит. Кроме того с увеличением тока и длины кабеля возрастают неизбежные потери, и, при использовании тонкого провода, до ленты вместо 12 вольт может дойти только 10 или и того меньше. Для монохромной ленты это будет восприниматься как снижение яркости и появление неравномерности свечения. Еще опаснее подобное снижение напряжения питания для светодиодной ленты RGB. Цвет свечения RGB ленты, при понижении напряжения, приобретает красный оттенок, баланс белого нарушается, неравномерность свечения светодиодов проявляется в наибольшей степени.

Если Вас не устраивает сечение проводов, и Вы хотите уменьшить это значение, то рекомендуется каждую ленту подключить к отдельному блоку питания, размещая его максимально близко к самой ленте. Напряжение в 220 В, в таком случае, необходимо подводить к месту установки каждого блока питания. В качестве «золотой середины» можно использовать один блок питания на 2 светодиодные ленты, в точке соединения которых его и размещают.

 Потери напряжения возникают не только на питающем кабеле, но и на самой ленте. Чтобы добиться равномерного свечения светодиодной ленты по всей длине, необходимо подавать напряжение питания на оба ее конца. Особенно эффективен такой метод при использовании лент с мощностью более 10 Вт/м. Такая необходимость чаще возникает с многоцветными светодиодными лентами, т.к. наш глаз намного чувствительнее к изменению цвета, чем яркости свечения.

Светодиоды, устанавливаемые на ленту, проходят тщательный отбор, чтобы обеспечить максимально равномерное свечение ленты. На основании этого каждой ленте присваивается показатель BIN, который указывается на упаковке. При монтаже сразу нескольких катушек на один участок обязательно используйте светодиодные ленты с одинаковым BIN. Обязательно посмотрите BIN на упаковках, и, если он разный, даже не пытайтесь монтировать ленты по соседству. Различие лент может испортить все впечатление, от подсветки.

Поделимся еще одной хитростью, которую мало кто знает, но которая позволяет добиться идеальной равномерности подсветки. Работая с RGB-лентой, важно учитывать расположение кристаллов внутри светодиодов, устанавливая все ленты в одном направлении. Иначе, свет от разных лент, падающий на потолок или стену может иметь небольшое, но заметное, отличие оттенка.

Светодиоды не приемлют высоких температур. Если кристалл светодиода нагревается свыше 60°C, происходит его деградация и, соответственно, резко падает продолжительность работы светодиодной ленты. Поэтому мы не рекомендуем устанавливать светодиодные ленты на поверхности, температура которых может превысить 40°C, использовать их в помещениях с аналогичным температурным режимом и вблизи источников тепла.

Помимо защиты открытой светодиодной ленты от прямого попадания влаги, важно не допустить образования на ней конденсата, который может быть следствием повышенной влажности и частых перепадов температуры окружающей среды.

Не убирайте пыль со светодиодной ленты путем протирания. Для чистки ленты гораздо лучше использовать пылесос, чтобы ненароком не повредить сами светодиоды.

Для питания светодиодной ленты используют только стабилизированные источники напряжения. Запрещено для этой цели применять трансформаторы, предназначенные для галогенных ламп, т.к. они не имеют цепей стабилизации, выпрямления и фильтрации выходного напряжения. Все это приводит к тому, что на их выходе обычно присутствуют короткие высоковольтные импульсы, амплитуда которых может доходить до 40 В. Необходимо четко выдерживать напряжение питания светодиодной ленты, указанное на упаковке. Превышение напряжения приводит к возрастанию тока через ленту и светодиоды, излишнему нагреву светодиодной ленты и ускоряет выход из строя светодиодов.

Перед включением источника питания в сеть, проверьте, правильно ли Вы подключили светодиодную ленту. Определить полярность подключения можно по цвету проводов, припаянных к светодиодной ленте. В большинстве случаев «плюс» — провод красного цвета, а «минус» — черного. При подключении многоцветной светодиодной ленты RGB используются 4 провода. Стандартные цвета проводов — черный провод это общий «плюс», цвета минусовых проводов соответствуют каждому цвету свечения. Если же провода на ленте отсутствуют, полярность и соответствие цветам определяется с помощью маркировки, которую можно найти на ленте около контактов для подключения.

Светодиодную ленту можно свободно разрезать ножницами в специально обозначенных для этого местах. Длина каждого отрезка зависит от количества светодиодов на метр ленты и ее напряжения питания. Так, светодиодную ленту 12 В можно резать через каждые 3 светодиода, а шаг резки 24-вольтовой ленты обычно кратен 6. Соединение отрезков светодиодной ленты выполняется с помощью припаивания проводов к контактным площадкам с нанесенной маркировкой. Жало паяльника не должно иметь температуру выше 280°C, а продолжительность пайки должна быть менее 5 секунд.

Если Вы выбрали светодиодную ленту мощностью более 10 Вт/м, то обратите внимание на то, что для нее необходим дополнительный теплоотвод. Наиболее простое и эстетическое решение – специальный декоративный алюминиевый профиль для светодиодных лент, при помощи которого можно создавать светильники индивидуального дизайна. При установке светодиодной ленты на металлические и любые другие токопроводящие поверхности, важно изолировать ленту от поверхности, чтобы избежать короткого замыкания.

Перед приклеиванием светодиодной ленты, обязательно проверьте ее, следуя нашей инструкции, так как, если после монтажа выяснится, что лента не подходит по тем или иным параметрам, обменять ее будет невозможно, поскольку она уже утратит товарный вид.

Чтобы проверить светодиодную ленту, необходимо:

• Достать катушку с лентой из пакета, размотать ее и убедиться, что на ней нет механических повреждений. Не включайте смотанную в катушку ленту более чем на 10 секунд, т. к. это может вызвать ее перегрев.
• Проверить соответствие напряжения питания светодиодной ленты и ее мощности выходным параметрам приобретенного блока питания.
• Соблюдая полярность, присоединить светодиодную ленту к выходу блока питания.
• Включить питание и проверить равномерность свечения светодиодной ленты. Обязательно сравните оттенки свечения лент разных катушек, включив их одновременно и направив свет на лист белой бумаги.
• Отключить источник питания от сети.

Перед окончательным монтажом светодиодной ленты нужно тщательно изучить и подготовить место для ее установки. Убедитесь, что условия эксплуатации ленты будут соответствовать требованиям, описанным выше, а также требованиям пожарной безопасности.

Поверхность, на которую вы собираетесь крепить светодиодную ленту, должна быть тщательно очищена и обезжирена. Ведь от того, насколько гладкой и чистой будет поверхность, зависит прочность соединения светодиодной ленты с основанием. При повышенных температурах клеевой слой изменяет свои свойства, что может привести к отклеиванию ленты. Если есть опасение, что такая проблема может возникнуть, рекомендуется наносить дополнительный слой клея.

В случаях, когда поверхность не подходит для крепления светодиодной ленты при помощи самоклеющейся основы, есть явные неровности и прочие недостатки, рекомендуется использовать специальные механические крепежные элементы или алюминиевый профиль для светодиодных лент.

После закрепления ленты, ее можно подключать (помните про полярность!). Если созданная подсветка работает правильно, не перегревается и выглядит так, как Вам и хотелось — поздравляем, Вы успешно установили светодиодную ленту!

Подключение светодиодных лент «Последовательно» и «Параллельно»

Дом /
Блог /
Дом и жилое /
Соединение светодиодных лент «Последовательно» и «Параллельно»

Вы решили использовать светодиодные ленты для своего следующего проекта, или, возможно, вы уже готовы все подключить. Если у вас есть несколько светодиодных лент, и вы пытаетесь подключить их к одному источнику питания, вам может быть интересно: должны ли они быть подключены последовательно или параллельно?

Светодиодные ленты имеют маркировку, показывающую, с какой стороны подключать положительный, а с какой отрицательный (заземляющий) провод, поэтому достаточно просто подключить один светодиодный сегмент к соответствующим проводам питания того же цвета. Если у вас есть две или более секций светодиодных лент, и вам интересно, как их соединить вместе, читайте дальше, чтобы узнать больше о том, как подключать светодиодные ленты «последовательно» или «параллельно»!

Отказ от ответственности: термины «последовательный» и «параллельный» технически неверны с точки зрения электроники! Мы используем эти термины в этой статье для простоты, но ставим их в кавычки для точности. Пожалуйста, прочитайте конец статьи для всестороннего объяснения.

Как соединить светодиодные ленты «последовательно»

Идея соединения двух секций светодиодной ленты «последовательно», вероятно, является наиболее логичным и простым методом. Вы можете думать об этом как о простом соединении одного конца светодиодной ленты со следующей секцией светодиодной ленты. Если вам просто нужно соединить небольшое расстояние, вам могут пригодиться несколько разъемов без пайки, или вы даже можете соединить большее расстояние с помощью медных проводов, обрезанных до нужной вам длины. Для более длинных пробегов вам нужно следить за падением напряжения, но в противном случае все, что вам действительно нужно сделать, это создать электрическое соединение между положительными и отрицательными медными контактными площадками от одной секции светодиодной ленты к другой.0017

Это быстрый и простой метод, поскольку он не требует создания еще одного отдельного провода для подключения к источнику питания. Вы просто позволяете «прыгать» между двумя секциями светодиодной ленты.

Недостатком является то, что это создает возможность дополнительного падения напряжения, что приводит к уменьшению светоотдачи светодиодов, наиболее удаленных от источника питания. Причина в том, что последовательное соединение светодиодных лент обеспечивает только один путь прохождения электрического тока. Весь электрический ток для всей установки светодиодной ленты должен проходить через первые несколько дюймов участка светодиодной ленты, что может выступать в качестве узкого места для протекания тока, уменьшая количество напряжения и тока, которые достигают более дальних участков светодиодной ленты. .

Как соединить светодиодные ленты «параллельно»

Альтернативой соединению нескольких секций светодиодных лент является их «параллельное соединение». Этот метод предполагает создание независимых цепочек секций светодиодной ленты, каждая из которых подключается напрямую к источнику питания.

Как вы можете видеть на диаграмме, это уменьшает количество тока, которое должно пройти через любую данную секцию светодиодной ленты, потому что они подключены непосредственно к источнику питания. Это может значительно помочь в снижении вероятности падения напряжения.

Основным недостатком этого подхода является то, что потребуется немного больше работы с проводкой. Основная проблема заключается в том, что большинство блоков питания будут иметь только по одному положительному и отрицательному выходным проводам, поэтому для подключения их к более чем одной секции светодиодной ленты потребуется разделить этот выход на несколько проводов. Для этой цели доступны специальные клеммные колодки с разветвителями проводов.

Еще одна сложность заключается в том, что некоторые участки светодиодной ленты могут располагаться далеко от источника питания. В этих случаях вы можете столкнуться не только с дополнительными расходами на длинные провода, но и с тем, что они должны быть достаточного сечения. В противном случае вы можете получить падение напряжения в проводах еще до того, как дойдете до участка светодиодной ленты.

Почему термины «последовательный» и «параллельный» технически неверны

Многие клиенты используют слово «последовательный» для описания соединения нескольких секций светодиодных лент встык или последовательного соединения. Некоторые из наших более наблюдательных читателей, однако, могли заметить, что мы взяли слово «серия» в кавычки. Причина в том, что с технической точки зрения термин «серия» неверен применительно к этой конфигурации.

Почему это неправильно и почему это важно? Это связано с тем, как спроектированы светодиодные ленты, и с соответствующими принципами электроники. Светодиодные ленты длинные и идут последовательно (в нетехническом смысле, как «одна за другой»), но на самом деле они состоят из множества параллельных ветвей, состоящих из 3-х светодиодов в каждой для светодиодных лент на 12В. (или по 6 светодиодов в светодиодной ленте 24В).

Другими словами, 3 светодиода соединены последовательно, но группы из 3 светодиодов соединены друг с другом параллельно. Именно это позволяет нам просто разрезать светодиодную ленту с интервалом в 3 светодиода. Если вы разрезаете светодиодную ленту, вы просто уменьшаете количество ветвей, соединенных параллельно. Когда вы подключаете светодиодную ленту в сквозной конфигурации (гирляндной цепи), вы просто добавляете дополнительные параллельные ветви.

Мы считаем, что это важно уточнить, потому что правильное последовательное электрическое соединение изменит требуемое входное напряжение. Однако, когда люди говорят о последовательном подключении светодиодных лент, они почти всегда соединяют секции светодиодных лент встык. При таком подключении входное напряжение светодиодной ленты остается неизменным. Другими словами, вы можете использовать источник питания 12 В для питания 4-футовой секции 12-вольтовых светодиодных лент с другой 3-футовой секцией 12-вольтовых светодиодных лент, соединенных в цепочку.
