Схема подключения электрического котла отопления своими руками

  • Статья
  • Видео

Главный вопрос, который будет рассматриваться в данной статье – типовая схема подключения электрического котла отопления к сети 220 и 380 Вольт. Именно поэтому основной уклон будет направлен только на правила и последовательность соединения проводов. Что касается схемы установки радиаторов, трубопровода и остальных элементов системы центрального отопления, ее мы предоставим только в общем виде.

  • Варианты установки
  • Электромонтаж в однофазной сети
  • Электромонтаж в трехфазной сети

Варианты установки

Итак, для начала разберемся с вариантами подключения электрокотла в частном доме и квартире своими руками:

  • Если мощность водонагревателя не превышает 3,5 кВт, то обычно он запитывается от розетки. При этом допускается использование однофазной сети 220В.
  • В том случае, если мощность варьируется в пределах 3,5-7 кВт, необходимо осуществлять электромонтаж своими руками напрямую от распределительной коробки. Это связано с тем, что розетка может не выдержать высоких токовых нагрузок. Как и в предыдущем случае, 220-вольтная сеть допускается для применения.
  • Ну и последний вариант, который может встретиться – электрокотел, мощностью свыше 7 кВт. В этом случае необходимо не только вести отдельный кабель от распредкоробки, но и использовать более мощную 3-х фазную сеть 380В.

Электромонтаж в однофазной сети

Как мы уже говорили, подсоединять водонагреватель к однофазной сети можно через вилку либо отдельно запитанный кабель. На первом варианте даже останавливаться нет смысла, т.к. вставить вилку в розетку сможет любой.

Что касается второго варианта, то для начала необходимо осуществить расчет сечения кабеля по току (если необходимый диаметр жил не указан в паспорте изделия), после чего подвести проводник к месту установки котла. Далее все просто – соединяем фазу, ноль и заземление с соответствующими клеммами в агрегате (на них указана маркировка). К Вашему вниманию принципиальная схема подключения электрического котла с терморегулятором в систему отопления:

Электромонтаж в трехфазной сети

Схема подключения электрического котла к трехфазной сети более сложная, но все же под силу даже новичку.

Три фазы нужно подсоединить следующим образом:

Обратите внимание на следующие нюансы:

  1. С каждым водонагревателем в комплекте идет технический паспорт, в котором обязательно указывается рекомендуемая производителем схема обвязки электрокотла. Руководствуйтесь только этим документом в своем случае, т.к. далеко не всегда предоставленные в интернете примеры могут подходить для Вашей отопительной системы.
  2. Обязательно защитите котел автоматическим выключателем и УЗО. Данные устройства предотвратят перегрузку агрегата, короткое замыкание и утечку тока в электросети.
  3. Обязательно должно присутствовать заземление проводки.

К Вашему вниманию наглядный проект электрического отопления на двухэтажной даче с использованием котла:

Помимо этого рекомендуем просмотреть видео, на котором наглядно продемонстрировано подключение электрического котла на 380 В:

Подсоединение трехфазного электрокотла

Похожие материалы:

  • Самое дешевое и экономичное отопление дома
  • Как подключить бойлер к электросети?
  • Как подключить УЗО к сети?

Подсоединение трехфазного электрокотла

Как подключить электрокотел к сети


Автор Alexey На чтение 6 мин Просмотров 2.6к. Опубликовано
Обновлено

Содержание

  1. Безопасность использования электрокотла
  2. Электротехническое оборудование для подключения электрокотла
  3. Расчет отопления в киловаттах
  4. Таким же способом определяют сечение медных жил кабеля
  5. Две составляющие подключения электрокотла
  6. Следуя инструкции

Обогрев электричеством не может быть экономичнее, чем прямое сжигание топлива прямо в домашнем котле, потому что этот самый газ сжигается на теплоэлектростанциях, имеющих КПД не больше 45%.

Поскольку, потребность в ночном отоплении особенно актуальна, то электрокотел удешевит отопление, если использовать двухтарифный электросчётчик, когда ночью в энергосистеме появляется излишек электроэнергии, выработку которой технологически трудно уменьшить на электростанциях.

Электрокотел генерирует тепло, не требуя дымохода для своей работы, тем самым не подвергая обитателей дома опасности, угроза которой состоит в выделении чадного газа в случае плохой тяги у котлов внутреннего сгорания топлива.

Говоря о безопасности, нужно заметить, что ни один из видов топлива не является безопасным. Уголь выделяет токсичные вещества, к тому же радиоактивен, газ ядовит и взрывоопасен, даже дерево при сгорании является источником вредных формальдегидов и прочих испарений.

Электрическое отопление даёт возможность сделать обогрев абсолютно экологически чистым, перенеся вредные выбросы подальше от дома, на расстояние линий электропередач.

Но вышеприведённые аргументы не являются доказательством того, что электрокотел полностью безопасен по своей сути и определению. Из-за неправильного расчета сечения питающего кабеля, несоответствующей защиты, некачественного подключения электронагревательного прибора может произойти разогрев проводки, что повлечёт выделение смеси ядовитых газов и воспламенение изоляции.

Нагревательные элементы электрокотла работают в непосредственной близости от воды, на расстоянии всего нескольких миллиметров. Чрезвычайно важным является обслуживание всей системы отопления, чтобы на поверхности электронагревательных элементов не образовалась накипь, приводящая к плохому теплообмену, что влечёт прогорание оболочки и электрический пробой.

Как правило, один электрокотел обеспечивает отопление всего дома или квартиры, и от его надёжности зависит тепло и уют в доме весь отопительный сезон. Поэтому к его подключению следует подойти со всей серьезностью, чтобы посреди зимы не оказаться в холодных стенах, или что ещё хуже, на улице из-за пожара, возникшего по вине неправильно подключённого котла.

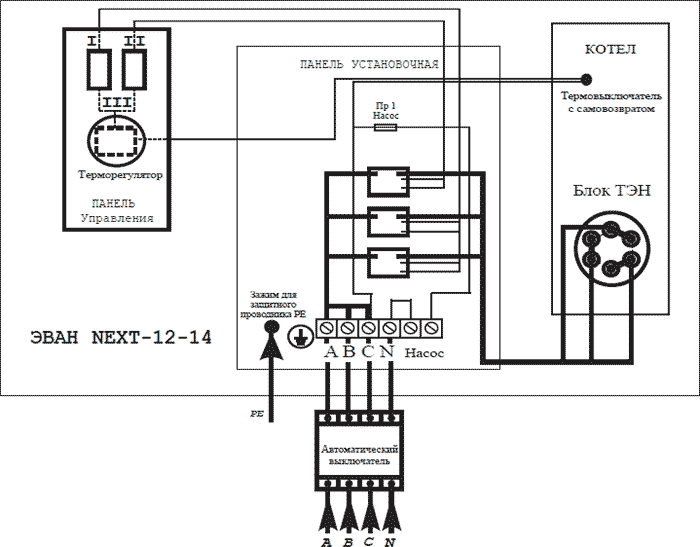

Схема электрического котла

Электротехническое оборудование для подключения электрокотла

Первое, что нужно сделать при выборе электрокотла – узнать, на сколько ампер стоит вводной автомат в электрическом щитке. Умножение номинала автомата на значение напряжения (220в), дает значение предельно допустимой потребляемой мощности. При наличии трёх фаз полученное значение умножают на три.

Технические параметры котла Rinnai RB RMF

Даже учитывая то, что электрокотел будет работать преимущественно ночью, есть множество электроприборов, которые тоже целесообразно использовать в это время, имея двухтарифный электросчётчик, например: стиральная машина, электрическая духовка, мультиварка, бойлер. Само собой, вводной автомат должен быть рассчитан на такое энергопотребление.

Мощные электрокотлы для отопления больших жилых помещений потребляют большие токи, подвергая в процессе непрерывной работы проводку длительным тепловым нагрузкам. Поэтому, чтобы распределить нагрузку, используют три фазы, из-за чего автомат, счётчик и УЗО в щитке должны быть трехфазными.

Если технические условия электросети соответствуют указанным в паспорте электрокотла номинальным значениям мощности и потребляемого тока, то необходимо будет провести выделенную линию от электрощита до котла при помощи неразрывного кабеля с медными жилами соответствующего значения.

Расчет отопления в киловаттах

Расчет мощности электрокотла производят по упрощённой формуле: на обогрев одного метра квадратного площади дома необходима мощность котла 0,1 кВт, если дом обладает хорошей теплоизоляцией.

Таблица выбора мощности котла от размера помещения

Зная квадратуру обогреваемых помещений можно узнать требуемую мощность электрического обогрева. Существует миф о том, что экономичный электрокотелудешевляет отопление. Но КПД любого электрического нагревателя и так 100%, включая энергетические затраты на циркуляционный насос, и тепловыделение в проводах.

Экономия может быть достигнута лишь при помощи рациональных алгоритмов работы и использования двухтарифного счётчика. По рассчитанной мощности определяют автомат защиты, который будет защищать выделенную линию питания электрокотла, исходя из таблицы.

Таблица основных параметров расчета мощности котла

Таким же способом определяют сечение медных жил кабеля

Данные параметры должны указываться в паспорте электрокотла, но всегда будет не лишним убедиться, нет ли там опечатки, или неточностей. В случае несовпадений, необходимо принять большее из значений номинала защитного автомата или сечение провода.

Также рекомендуется установить УЗО, с током утечки 30мА и номиналом на одну ступень больше чем номинальный ток защитного автомата, или установить дифавтомат, который заменяет эти два устройства, совмещая их в одном корпусе.

Две составляющие подключения электрокотла

Нужно понимать, что отопление при помощи электрокотла возможно только при соблюдении всех правил подключения, как электрической части, так и водонапорной арматуры, которая обеспечивает теплообмен. Лишь в случае замкнутой системы циркуляции теплоносителя внутри корпуса электронагревательного прибора, достаточно подключить к нему питание для отопления.

Но тогда такой электрокотел называют электрическим конвектором, хотя его электрическое подключение осуществляется по тому же принципу: сопутствующее электрооборудование должно соответствовать потребляемой нагрузке.

Мобильный электрический конвектор, удобно использовать там, где нет возможности подвести воду к трубам системы отопления, и он пригоден для обогрева только одного помещения. Для обогрева частного дома, у которого есть несколько отдельных комнат, необходимо будет произвести монтаж водонапорной арматуры, описание которого не входит в данную статью.

Данные работы следует доверить специалистам, обладающим соответствующими навыками и специфическими инструментами. Самостоятельное подключение электрокотла возможно только в случае обладания навыками в сфере монтажа отопительных систем, при наличии соответствующих инструментов, плюс знание электротехники.

Следуя инструкции

Специализированные фирмы подключают электрокотел и отопление в целом, сдавая работу «под ключ», то есть при включении кнопок управления вся система работает и во всех комнатах тепло.

Но имея знакомого сантехника, можно разделить работы, взяв на себя весь электромонтаж, начиная от установки в щитке защитного автомата и УЗО (или дифавтомата), прокладывание кабеля (открытой или скрытой проводки) и заканчивая подключением клемм электрокотла.

Придётся подключить всего пять проводов: три фазы (A, B, C L1, L2, L3) ноль (N) и защитный провод PE (заземление), уложив их в кабельный канал или защитную гофру.

Если циркуляционный насос не интегрирован в корпус электрического котла, то его придётся монтировать и подключать отдельно, для этого в панели подключения электрокотла должны быть соответствующие клеммы.

У сантехника работы будет несоизмеримо больше. В паспорте электрокотла должна быть подробная инструкция, где указывается электрическая схема подключения кабеля питания, а также схема и способ сборки системы водонапорной арматуры.

Надежный и мощный электрокотел обеспечивает отопление всего дома, если только он работает без сбоев, а это возможно только в случае его правильного монтажа, установки и подключения, согласно всем пунктам, указываемым производителем.

Как подключить трехфазный термостат одновременного нагрева воды?

В нашей популярной серии по установке проводки электрического водонагревателя мы покажем трехфазных несбалансированных и одновременных термостатов электрического нагревателя и проводки нагревательного элемента (480 В или любое другое трехфазное напряжение — NEC и от 400 В до 415 В переменного тока — IEC) в сегодняшнем посте.

Содержание

Разница между 3-х фазным сбалансированным и несбалансированным водонагревателем

  • Сбалансированный трехфазный водонагреватель:

В симметричной трехфазной проводке все горячие провода (линии) имеют одинаковое питание (одинаковая величина тока и напряжения). В случае соединения звездой нейтраль несет нулевой ток, действуя как обратный путь для тока.

  • Трехфазный несбалансированный водонагреватель:

В этой проводке один горячий провод (линия) обеспечивает питание обоих ТЭНов через термостат отопителя. Сумма нейтральных точек не равна нулю, т. е. она несет чистый несимметричный ток.

Похожие сообщения:

  • Как подключить 3-фазный неодновременный термостат водонагревателя?
  • Как подключить одноэлементный водонагреватель и термостат?

3-фазный Несбалансированный Одновременный Подключение термостата водонагревателя

Одновременный или непрерывный режим означает, что верхний и нижний термостаты и нагревательные элементы работают одновременно и не зависят друг от друга, поскольку имеется отдельное трехфазное питание. на каждый нагревательный элемент.

Имейте в виду, что и нижний, и верхний термостаты имеют ЭКО-защиту, т. е. оба одинаковы. В этом проводном соединении от трехфазной главной панели линия 1 (черная) подключается к клеммам L 1  и L 3 верхнего и нижнего термостатов соответственно. Линия 2 (красная) и линия 3 (синяя) подключаются к L 3 верхнего термостата и L 1 нижнего термостата соответственно.

Верхний нагревательный элемент подключается через L 4  и Т 2  клеммы верхнего термостата, а нижний нагревательный элемент подключается через клеммы L 4  и Т 2  нижнего термостата.

Таким образом, оба нагревательных элемента работают одновременно. Та же схема подключения может использоваться для трехфазного 480 В переменного тока или любого другого трехфазного напряжения (США – NEC) или любого другого трехфазного источника питания и 3-фазного 400 – 415 В переменного тока (Великобритания и ЕС – IEC) . Обратите внимание, что мы использовали красный, черный и синий цвета для трехфазных горячих линий только в иллюстративных целях. Вы можете следовать региональным электротехническим нормам и цветам проводки.

Нажмите на изображение, чтобы увеличить

Похожие сообщения:

  • Как подключить 120В термостат одновременного водонагревателя?
  • Как подключить 120 В неодновременный термостат водонагревателя?

Размер провода и прерывателя для трехфазных электронагревателей

В нашем руководстве по подключению мы использовали провод 6 калибра для каждого нагревательного провода. Вы можете использовать кабель / провод соответствующего размера и автоматический выключатель соответствующего размера в соответствии с номиналом нагревателя. Проверьте руководство пользователя и данные паспортной таблички, напечатанные на термостате и нагревательных элементах.

Мощность элемента Фазы Размер автоматического выключателя (ампер) Размер медной проволоки в калибре
208 В 240 В 277В 480 В 208 В 240 В 277В 480 В
3000 Вт 1 20 А 20 А 15 А 15 А 12 12 14 14
3 20 А 20 А – 15 А 12 12 – 14
3800 Вт 1 25 А 20 А – – 10 10 – –
– – – – – – – – –
4000 Вт 1 25 А 25 А 20 А 15 А 10 10 12 14
3 25 А 25 А – 15 А 10 10 – 14
4500 Вт 1 30 А 25 А 25 А 15 А 10 10 10 14
3 30 А 25 А – 15 А 10 10 – 14
5000 Вт 1 30 А 30 А 25 А 15 А 10 10 10 14
3 30 А 30 А – 15 А 10 10 – 14
5500 Вт 1 35 А 30 А 25 А 15 А 8 10 10 14
3 35 А 30 А – 15 А 8 10 – 14
6000 Вт 1 40 А 35 А 30 А 20 А 8 8 10 12
3 35 А 30 А – 15 А 8 10 – 14
8000 Вт 1 50 А 45 А 40 А 25 А 8 8 8 10
3 45 А 40 А – 20 А 8 8 – 12
9000 Вт 1 – 50 А 45 А 25 А – 8 8 10
3 50 А 45 А – 25 А 8 8 – 10
10000 Вт 1 – – 50 А 30 А – – 8 10
3 – 50 А – 25 А – 8 – 10
11000 Вт 1 – – 50 А 30 А – – 8 10
3 – 50 А – 25 А – 8 – 10
12000 Вт 1 – – – 35 А – – – 8
3 – – – 30 А – – – 10

Похожие сообщения:

  • Как подключить термостат водонагревателя на 240 В – непрерывный?
  • Как подключить термостат одновременного водонагревателя 240 В?

Цветовые коды трехфазной проводки — NEC и IEC

 Кроме цветовых кодов проводки NEC или IEC, вы можете использовать местные коды городов, применимые к вашему региону.

NEC:

120 В, 208 В и 240 В переменного тока:

Черный = фаза 1 или линия 1, красный = линия 2, синий = линия 3, белый/серый = нейтраль и заземление Провод

277 В и три фазы 480 В

Коричневый = фаза 1 или линия 1, оранжевый = линия 2, желтый = линия 3, серый = нейтраль и зеленый или оголенный провод = заземляющий провод Трехфазный, от 400 до 415 В переменного тока:

Коричневый = фаза 1 или линия 1, черный = линия 2, серый = линия 3, синий = нейтраль и зеленый = заземляющий проводник Электрический водонагреватель между 120В и 240В?

  • Как управлять электрическим водонагревателем с помощью переключателей?

    • Предупреждение:

    • Перед заменой, ремонтом, устранением неисправностей, техническим обслуживанием и установкой электроприборов и оборудования отключите питание.
    • Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего сечения и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.
    • Невыполнение этого требования может привести к поражению электрическим током, серьезной травме, пожару или даже смерти.
    • Пожалуйста, следуйте инструкциям руководства, кодам местных зон или обратитесь к лицензированному электрику для правильной установки.
    • Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

    Схемы подключения соответствующих водонагревателей

    • Как подключить одноэлементный водонагреватель и термостат?
    • Как подключить термостат водонагревателя 120 В — неодновременный?
    • Как подключить термостат одновременного нагрева воды 120 В?
    • Как подключить термостат водонагревателя 240 В — непрерывный?
    • Как подключить термостат одновременного нагрева воды 240 В?
    • Как подключить трехфазный термостат одновременного нагрева воды?
    • Как подключить 3-фазный неодновременный термостат водонагревателя?
    • Как переключить электрический водонагреватель между 120 В и 240 В?
    • Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
    • Как определить количество автоматических выключателей в щите?
    • Как определить размер центра нагрузки, щитов и распределительного щита?
    • Как определить правильный размер подпанели?
    • Установка однофазной электропроводки в доме – NEC и IEC
    • Установка трехфазной электропроводки в доме – NEC и IEC
    • Как подключить автоматический и ручной переключатели и переключатели — (1 и 3 фазы)
    • Еще больше руководств по установке электропроводки в жилых помещениях
