Почему диодная лента горит тускло: Почему светодиодная лента мигает или тускло горит

Почему светодиодная лента мигает или моргает

За пару летних месяцев мне пришлось решить множество проблем, когда светодиодная лента мигает, моргает или тускло горит. В основном все причины одинаковые и устраняются легко.

Содержание

• 1. Популярные причины
• 2. Диагностика причин неисправности
• 3. Ремонт светодиодной ленты, видео
• 4. Этапы проверки
• 5. Как найти неисправный светодиод
• 6. Видео, ремонт светодиодного светильника

Популярные причины

Усилитель RGB сигналов

1. На блоке питания на хватает мощности, или проседает напряжение. Обычно при проектировании делается запас по мощности в 20%, но даже этого бывает не хватает. Проявляется это не сразу, а по мере нагрева микросхем и электронных элементов. Этим грешат китайские изделия неизвестного производства, на которых мощность завышена. Фирменные выдерживают заявленные технические характеристики с запасом.

Грязная и неаккуратная пайка

2. При пайке светодиодной ленты иногда используют флюс с кислотой, после припаивания он остается на контактной площадке и медленно разъедает медное основание. Едкий флюс использовать нельзя, или его необходимо тщательно смывать, нейтрализовать другим подходящим составом.

Виды коннекторов

3. При использовании коннекторов контактная площадка может окисляться, особенно во влажных помещениях новостроек, где делали стяжку и красили стены. Сила тока для питания отрезка длиной 5 метров мощностью 75W будет 6,5 Ампер. Для особо мощных на 30 Вт/м., будет 12,5А. Окислы приводят к нагреву такого соединения и подгоранию контактов. Поэтому специалисты паяют для надежного контакта.

4. Отдельный случай составляют диодные ленты, которые подключается прямо к сети 220В. У них светодиоды соединены последовательно по 60 штук, отрезками по 1м. Мигание одного диода приводит к морганию остальных, длиной 1м.

5. Мигание участков по 3 led диода. Светодиоды соединены по 3 штуки последовательно, неисправность одного приводит к миганию двух остальных. В этом случае можно перепаять неисправный диод или целый модуль из 3 шт.

Виды батареек в пульте ДУ, CR2025 и пальчиковые

6. В пульте ДУ села батарейка. Из-за этого может работать через раз. Рекомендую проверять в первую очередь.

Диагностика причин неисправности

Цветовое обозначение проводов

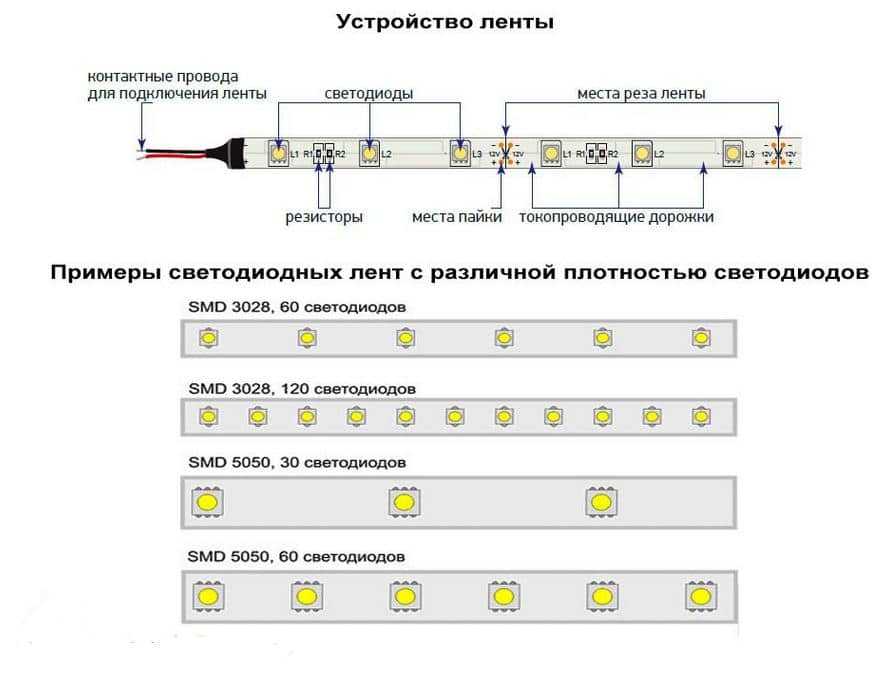

Чтобы не мучатся в догадках, разделим светодиодное освещение на функциональные блоки:

• истояник питания;
• диммер;
• блок управления RGB;
• пульт дистанционного управления;
• светодиодная лента;
• соединители;
• RGB усилитель.

Для диагностики причин потребуется вольтметр или мультиметр для измерения напряжения 12В.

Ремонт светодиодной ленты, видео

Бытовое видео от коллеги про ремонт, замена неисправного элемента в  последовательности из 3 шт.

Этапы проверки

Схема соединения

..

1. Проверяем наличие входного напряжения на блоке питания, которое должно быть равно 220В.

Маркировка контактов на блоке питания

2. На выходе источника питания должно быть 12В, но не ниже 10В, потому что оно регулируется резистором. ADJ регулятор напряжения на выходе.

Основные элементы РГБ контроллера с ДУ

3. Измеряем напряжение на входе в RGB контроллер или диммер, оно должно быть как в пункте №2.

Полярность на круглом штекере

4. Проводим измерение на контактах ленты, оно может быть от 7V до 12V, так как контроллер управляет яркостью каждого цвета.

Коннектор открывается

5. Если у вас не горит или тускло горит определенный участок, подключенный коннекторами, проверяем вольтаж на нем.

Обозначение контактов RGB контроллера, пульт дистанционного управления

6. Блок управления RGB или диммер часто комплектуются пультом дистанционного управления. Неисправный пульт может выключить свет или просто снизить яркость до минимума. Кнопка может застрять в нажатом состоянии, или загрязнение привело к замыканию контактов на плате.

Как найти неисправный светодиод

Часто светодиоды входят из строя  в  лампах, линейках, гирляндах, прожекторах фарах. В большинстве случаев они включены последовательно по несколько штук. Если перегорел один, перестают работать и другие в этой цепочке. Перечислю способы поиска:

1. визуальный, подгоревший светодиод отличается от других черной точкой в середине и имеет другие признаки, типа почернения;
2. прозвонить тестером как обычный диод, и сравнить сопротивление с соседними;
3. можно по очереди коротить диоды, при замыкании неисправного вспыхнут остальные;
4. чтобы выявить моргание, сделайте небольшой  регулируемый драйвер, чтобы включить каждый диод в номинальном режиме по отдельности.

Видео, ремонт светодиодного светильника

Коллега снял  видео про замену неисправного светодиода на люстре, принцип ремонта как у ленты.

Как проверить светодиодную ленту: выявление причины и ремонт

светодиодная лента удобное решение многих задач, где имеется необходимость освещения объекта или целой комнаты. Применение удобно, потому что для монтажа не нужно иметь особых навыков и электротехнических знаний. Наиболее распространены приборы с напряжением питания 12 вольт – безопасным для человека. Различные классы IP-пылевлагозащищённости позволяют использовать ленту как дома, так и под водой. Но что делать если она вдруг перестала работать, как проверить светодиодную ленту?

Содержание

1. Если лента погасла
2. А если лента светится не полностью?
3. Светодиодная лента потеряла былую яркость
4. Проверка ленты на работоспособность
5. Почему LED лента выходит из строя?
6. Вывод

Если лента погасла

Для начала необходимо определить вся ли светодиодная конструкция не горит, а затем проводить диагностику, делать выводы об объёме работ и браться за работу.

Давайте будем двигаться от общего к частному. Если она вся не включается, сперва нужно убедиться приходит ли напряжение к 12-ти вольтовому блоку питания. Схема подключения ленты изображена ниже, для наглядности.

Напряжение отсутствует – искать неисправность в розетке, проводке, сетевом кабеле.

Будьте осторожны при проверке сетевого напряжения, 220 – опасны для жизни человека!

Напряжение присутствует – поломки в низковольтных линиях. Для начала с помощью вольтметра определяем выходное напряжение блока питания. Если 12 вольт не обнаружено – значит нужно сдать его в ремонт, если неремонтопригоден – заменить.

Будьте внимательны ремонт блока питания может быть равен стоимости нового, этот вариант подойдёт к людям, которые разбираются в электронике и знают, как его починить, подробно останавливаться в рамках этой статьи не буду, т.к. это тема отдельного материала.

В случае, если блок питания исправно работает, выдавая своё напряжение – проблема с лентой или проводкой, ведущей к ней. Необходимо проверить соединение (пайку, коннектор) светодиодной системы, если схема собрана с их помощью, проблема наверняка окажется здесь. Бывают отдельные ситуации, когда повреждаются токоведущие части ленты, но это происходит редко.

А если лента светится не полностью?

Причины выхода из строя отдельных частей ленты могут быть следующими:

• скачки напряжения;
• перегрев общий, локальный;
• механические повреждения проводников.

Теперь давайте пройдёмся подробнее на каждом из них. Вероятность того, что произойдёт скачек напряжения и так снижена с помощью блока питания. Но не исключена, в результате такого происшествия ваша система освещения может полностью перестать работать или выйти из строя ее отдельные участки.

Перегрев может произойти, если лента имеет большую удельную мощность, более 10 ватт на метр. Нужно учесть, что слишком плотный монтаж – виток к витку, полоса к полосе – плохо скажется на эксплуатации. Может произойти локальный перегрев небольшого её куска, если монтаж проводился в близи нагревательных приборов, а также зон с повышенной температурой, например, над кухонной плитой.

Механические повреждения могут произойти, при монтаже, когда лента подвергнута чрезмерному сгибанию. Минимальный радиус изгиба светодиодной ленты около 5 сантиметров, если вы будете оборачивать светодиодной лентой фигуры с маленькими размерами – нет гарантии долговременной эксплуатации.

Такие неисправности можно легко устранить. Для этого нужно вырезать часть, которая перестала гореть, по отмеченным линиям для разреза. С помощью специальных коннекторов подсоединить аналогичный отрезок подходящей длины, если есть возможно – лучше воспользоваться пайкой.

Трудности такого ремонта могут проявляться в ситуациях, когда место поломки находится в зоне прямой видимости, в такой ситуации нужно вырезать кусок такой длины, чтобы была возможность спрятать соединения.

Светодиодная лента потеряла былую яркость

Что делать если свет горит тускло? Не всегда лента или её части погасают полностью, свечение наблюдается, но оно слабое. Эта неисправность может быть вызвана двумя причинами.

1. Первая – когда потускнел отдельный фрагмент – скорее всего светодиоды просто вышли из строя, деградировали. Нельзя забывать о местных факторах, таких как изгиб, перегрев, другие механические действия, например, какие-то физические нагрузки на этот участок цепи.
2. Вторая – лента потускнела по всей своей длине. Замена конструкции полностью не всегда является оптимальным выходом, возможно причина в источнике питания или в местах соединения ленты и блока питания, нужно их проверить, прежде чем менять всю инсталляцию.

Проверка ленты на работоспособность

Когда вы покупаете ленту или занимаетесь ремонтом осветительной системы с таким решением, возникает необходимость её проверки. Для этого необходимо иметь как минимум батарейку типа «крона», с ее помощью можно проверить небольшие участки. Но в этом простейшем варианте имеется большой недостаток – вы не увидите полной яркости свечения светодиодов.

Чтобы включить их на полную, нужно 12-ти вольтовый источник питания. Для небольших кусочков – отлично подойдёт компактная батарейка типа А23, их применяют в некоторых пультах дистанционного управления и дверных радио звонках.

Для длинных участков необходимо применять большие аккумуляторы. Например, от источника бесперебойного питания компьютера, они имеют 12 вольт на своих выводах, автомобильный аккумулятор прекрасно справится с такой задачей.

Ну и, конечно же, никто не отменял вариант с использованием заведомо исправного блока питания.

Чтобы проверить каждый светодиод по отдельности, нужно воспользоваться мультиметром, или батарейкой на 3 вольта. Как проверить светодиод с помощью мультиметра рассказано в этом видео.

Почему LED лента выходит из строя?

Светодиодная лента перегорает в первую очередь из-за неправильного питания, ей нужен надёжный и стабилизированный источник напряжения 12 вольт, рекомендуется даже занижать напряжение питания, для повышения долговечности примерно до половины вольта, то есть 11,5 В. Нельзя перегревать светодиоды – срок их службы заметно снижается и происходит процесс деградации.

Вывод

Если фрагменты или вся лента сгорела не стоит огорчаться, её всегда можно починить путём замены отдельных фрагментов, соединителей, проводников или блока питания. А тенденция к снижению цены на светодиодную продукцию наблюдается уже не один год и замена вряд ли сильно ударит по вашему кошельку, ведь вы уже знаете, как устранять неполадки в таких осветительных цепях.

Что такое падение напряжения? Почему мои полоски тусклее в конце?

Низковольтное освещение (как и наши ленты, доступные на 12 В и 24 В постоянного тока) имеет свои преимущества. С ним легко работать. Это безопасно. Комплектующие и детали легкодоступны. Однако одним из редко обсуждаемых недостатков низковольтного освещения является падение напряжения. В блоге на этой неделе мы обсудим, что это такое и что вы можете сделать, чтобы этого избежать.

Если вы столкнулись с полосками, яркими с одного конца и более тусклыми с другого — виновато падение напряжения , и этот блог для вас!

Что такое падение напряжения?

Когда электричество проходит по проводнику (например, проводу или светодиодной ленте), оно сталкивается с сопротивлением. Это сопротивление, каким бы малым оно ни было, снижает напряжение, когда электричество проходит через полосу. Эта потеря напряжения и мощности приводит к некоторому отводу тепла (обратите внимание: так работают электрические обогреватели, плиты и даже традиционные лампы накаливания!). Если вы не пытаетесь нагреть проводник — если, скажем, пытаетесь зажечь светодиодные ленты — сопротивление и результирующее падение напряжения — это плохо.

Светодиодные ленты предназначены для работы при оптимальном напряжении. Выше этого напряжения ваши светодиоды излучают больше света, чем они были рассчитаны, выделяют больше тепла и быстрее выходят из строя. Ниже этого напряжения ваши светодиоды тускнеют. При очень низком напряжении светодиоды могут вести себя хаотично — мерцать или даже мигать. Ни один из них не является хорошим.

Падение напряжения возникает, когда ваша светодиодная лента работает, ваша проводка или и то, и другое слишком длинное. Сопротивление в этих проводниках увеличивается, и ваши светодиоды начинают работать ниже оптимального диапазона напряжения, что приводит к затемнению. Однако при правильном проектировании системы и выборе компонентов падение напряжения можно свести к минимуму.

Минимизация падения напряжения и диммирование

Существует несколько способов минимизировать падение напряжения. Во-первых, максимально уменьшите длину проводов. Это может означать прокладку провода через стену или потолок, а не по комнате, если это возможно.

Во-вторых, убедитесь, что вы используете провод соответствующего сечения при прокладке проводов между источником питания и световой полосой. Более крупный провод имеет меньшее сопротивление, а это означает, что он более эффективно передает энергию. В зависимости от мощности нагрузки (в ваттах) и длины провода (в футах) вы можете выбрать провод подходящего сечения, используя нашу удобную таблицу падения напряжения  здесь .

В-третьих, минимизировать длину светодиодной ленты. Самый простой способ сократить продолжительность пробежки — разделить пробежку на две части. В качестве примера предположим, что вам требуется пятьдесят футов полосы, чтобы осветить комнату. Вместо одной длинной пятидесятифутовой пробежки мы рекомендуем разместить источник питания посередине, а затем разделить двадцать пять футов слева и двадцать пять футов справа. Нет необходимости делить его точно пополам — если это удобнее, разделение на двадцать футов и тридцать футов тоже подойдет.

Если вы физически не можете разместить блок питания посередине, второй вариант — проложить провод соответствующего сечения (см. диаграмму падения напряжения ) от блока питания до середины участка. Таким образом, вы можете сохранить источник питания в начале работы, в то время как провод соответствующего сечения (который обеспечивает меньшее сопротивление, чем светодиодная лента) сделает за вас всю тяжелую работу.

Как долго это «слишком долго»? Мы не можем ответить на этот вопрос со 100% точностью, так как не знаем вашу общую нагрузку, источник питания, проводку и многое другое, что влияет на падение напряжения. Тем не менее, мы рекомендуем использовать не более двух полосок стандартной плотности и не более одной полоски высокой плотности вплотную друг к другу (последовательно). Если ваши пробежки должны быть длиннее, вам нужно будет использовать один из методов, описанных выше.

освещение — Почему мои светодиодные ленты тусклые?

спросил
5 лет, 8 месяцев назад

Изменено
5 лет, 8 месяцев назад

Просмотрено
9к раз

Я установил водонепроницаемую светодиодную ленту 5630 под своими кухонными шкафчиками. Я использовал своего рода комплект с небольшим трансформатором и выносным диммерным выключателем. Сначала он работал, но в конце запуска начал мерцать. Электрик предложил мне удалить дистанционный диммер, поэтому я установил встроенный выключатель. Это не помогло, поэтому я купил другой трансформатор на 12В/5А. Свет теперь очень тусклый, а конец пробега не освещается. «Укладка»: 40 дюймов одножильного двойного провода от трансформатора до 41-дюймовой световой полосы. .. 170 дюймов многожильного провода динамика, идущего вверх по чердаку, над раковиной, затем вниз и к 20-дюймовой световой ленте… затем перешел на 22-дюймовую световую полосу… перешел на другую 22-дюймовую световую полосу… перешел на 57-дюймовую световую полосу. Я проверил трансформатор на 5-метровой полосе света, и он работал нормально. Я не уверен, что мой следующий шаг должен быть, и любая помощь приветствуется.0005

• освещение

Ты слишком долго бежишь. Каждая светодиодная лента будет потреблять значительный ток и добавлять небольшое сопротивление к цепочке. Вы не говорите, какое сечение проводов у вас есть между ними, но вот примерное руководство о том, как далеко вы можете протянуть линию 12 В:

 24 AWG 22 AWG 20 AWG 18 AWG 16 AWG 14 AWG 12 AWG
100 мА постоянного тока 216 футов 342 фута 594 фута 867 футов 1379 футов 2197 футов 3508 футов
200 мА постоянного тока 108 футов 171 фут 297 футов 433 фута 689футов 1098 футов 1755 футов
300 мА постоянного тока 72 фута 113 футов 198 футов 289 футов 459 футов 732 фута 1169 футов
400 мА постоянного тока 54 фута 85 футов 148 футов 216 футов 344 фута 549 ​​футов 877 футов
500 мА постоянного тока 43 фута 68 футов 119 футов 173 фута 275 футов 439 футов 701 фут
750 мА постоянного тока 28 футов 45 футов 79 футов 115 футов 183 фута 293 фута 467 футов
1000 мА постоянного тока 21 фут 34 фута 59 футов 86 футов 137 футов 219 футов 350 футов


В основном провод динамика относительно тонкий, а светодиодные ленты потребляют значительный ток.
