- Плавкие вставки ВПТ, ВПБ, Н520 и держатели для ДПВ 5Х20

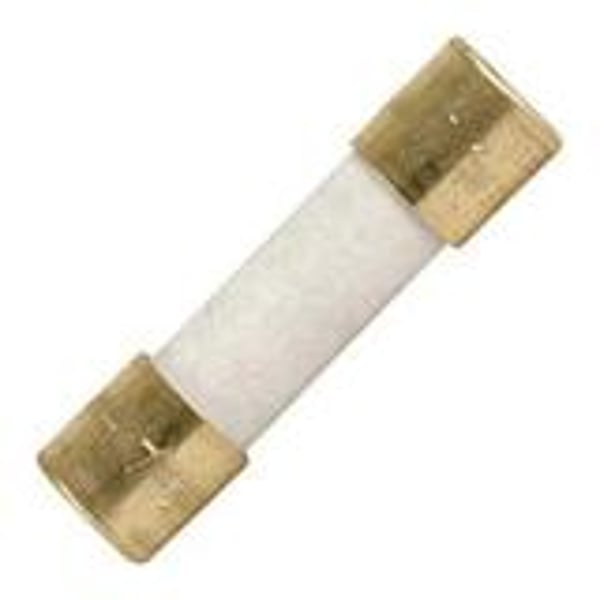

- Плавкие вставки 5х20
Сортировка
Сортировкапо возрастанию ценыпо убыванию ценысначала новыепо названию
83. 91 руб
Плавкая вставка ВПТ6-13 5А 250В TDM упак (10 шт.)
96.33 руб
Плавкая вставка ВПТ6-2 0,25А 250В TDM упак (10 шт.)
96.33 руб
Плавкая вставка ВПТ6-3 0,315А 250В TDM упак (10 шт.)
96.33 руб
Плавкая вставка ВПТ6-4 0,4А 250В TDM упак (10 шт.)
83.91 руб
Плавкая вставка ВПТ6-5 0,5А 250В TDM упак (10 шт.)
102.13 руб
Плавкая вставка ВПТ6-6 0,63А 250В TDM упак (10 шт.)
103.90 руб
Плавкая вставка ВПТ6-7 1А 250В TDM упак (10 шт.)
83.91 руб
Плавкая вставка ВПТ6-8 1,25А 250В TDM упак (10 шт.
)
83.91 руб
Плавкая вставка ВПТ6-9 1,6А 250В TDM упак (10 шт.)
94.59 руб
Плавкая вставка Н520Т 10А 250В TDM упак (10 шт.)
114.73 руб
Плавкая вставка Н520Т 12А 250В TDM упак (10 шт.)
114.73 руб
Плавкая вставка Н520Т 16А 250В TDM упак (10 шт.)
Назначение
- Защита кабельных линий от перегрузок и коротких замыканий.
- В качестве токоограничительного элемента в широком спектре устройств.
Применение
- Различные шкафы и сборки – в качестве элемента защиты линий.
- Бытовая техника: телевизоры, холодильники, печи СВЧ и т. д.
- Для защиты полупроводниковых устройств: датчиков движения, сенсоров, фотореле и т. д.
- Для защиты светильников.
Материалы
- Контактная группа предохранителей выполнена из никелированной электротехнической меди.
- Контактная группа держателей выполнена из латуни.
Преимущества
- Надежная и недорогая защита линий и устройств.
- Плавкие вставки упакованы в блистер со всей необходимой для выбора информацией и штрихкодом EAN-13.
- Возможность подключения держателя ДПВ на провод в разрыве линии для защиты большого количества устройств: светильников, датчиков движения, фотореле и т. д.
- Компактный размер держателя ДПВ на провод позволяет устанавливать его в ограниченных пространствах рядом с устройствами, либо непосредственно в них.
плавкая вставка | это… Что такое плавкая вставка?
3.3 плавкая вставка (fuse-link): Часть плавкого предохранителя, содержащая плавкий элемент (элементы) и предназначенная для замены после срабатывания плавкого предохранителя.
Источник: ГОСТ Р МЭК 60127-1-2005: Миниатюрные плавкие предохранители. Часть 1. Терминология для миниатюрных плавких предохранителей и общие требования к миниатюрным плавким вставкам оригинал документа
2.
2.5 плавкая вставка : Часть плавкого предохранителя (с одним или несколькими плавкими элементами), рассчитанная на замену после срабатывания плавкого предохранителя. МЭК 60050(441-18-09).
Источник: ГОСТ Р 50030.1-2000: Аппаратура распределения и управления низковольтная. Часть 1. Общие требования и методы испытаний. оригинал документа
2.2.5 плавкая вставка: Часть плавкого предохранителя (с одним или несколькими плавкими элементами), рассчитанная на замену после срабатывания плавкого предохранителя.
[МЭС 441-18-09]
Источник: ГОСТ Р 50030.1-2007: Аппаратура распределения и управления низковольтная. Часть 1. Общие требования оригинал документа
2.2.4 плавкая вставка «а»(плавкая вставка с отключающей способностью в части диапазона; ранее — возвращающая плавкая вставка) [«a» fuse-link (partial-range breaking-capacity fuse-link, formerly back-up fuse-link)]: Токоограничивающая плавкая вставка, способная в установленных условиях отключать все токи в интервале между наименьшим током, показанным на его времятоковой характеристике отключения (см..jpg)
k2Iп на рисунке 2), и номинальной отключающей способностью.
Примечание — Плавкие вставки типа «а» обычно применяют для защиты от короткого замыкания. Если требуется защита от токовых перегрузок, не превышающих k2Iп (см. рисунок 2), то их применяют вместе с другим необходимым переключающим устройством, предохраняющим от таких небольших токовых перегрузок.
2.2.5 Температура
Источник: ГОСТ Р МЭК 60269-1-2010: Предохранители низковольтные плавкие. Часть 1. Общие требования оригинал документа
Смотри также родственные термины:
3.1 плавкая вставка для объемного монтажа: УМПВ, предназначенная для пайки выводов, вставленных непосредственно в соответствующие отверстия схемы печатной платы.
Определения термина из разных документов: плавкая вставка для объемного монтажа
Источник: ГОСТ Р МЭК 60127-4-2007: Миниатюрные плавкие предохранители. Часть 4. Универсальные модульные плавкие вставки для объемного и поверхностного монтажа оригинал документа
3.
2 плавкая вставка для поверхностного монтажа: УМПВ, предназначенная для непосредственного присоединения припоем или другими способами к поверхности подложки без вставления ее выводов в соответствующие отверстия или гнезда.
Определения термина из разных документов: плавкая вставка для поверхностного монтажа
Источник: ГОСТ Р МЭК 60127-4-2007: Миниатюрные плавкие предохранители. Часть 4. Универсальные модульные плавкие вставки для объемного и поверхностного монтажа оригинал документа
3.4 плавкая вставка закрытого типа (enclosed fuse-link): Плавкая вставка, в которой плавкий элемент полностью заключен в корпус, в результате чего при срабатывании в пределах ее номинальных характеристик она не может вызвать никаких опасных внешних явлений (например вследствие образования дуги, выделения газа или выбросов пламени или металлических частиц).
Определения термина из разных документов: плавкая вставка закрытого типа
Источник: ГОСТ Р МЭК 60127-1-2005: Миниатюрные плавкие предохранители.
Часть 1. Терминология для миниатюрных плавких предохранителей и общие требования к миниатюрным плавким вставкам оригинал документа
Словарь-справочник терминов нормативно-технической документации.
academic.ru.
2015.
Патент США на способ обработки плавких вставок Патент (Патент № 3,957,382, выдан 18 мая 1976 г.)
ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ
Давно известно, что извлекаемые изделия пригодны для покрытия, защиты и/или герметизации других изделий. . Например, эластомерные втулки часто используются для покрытия цилиндрических изделий просто путем выбора втулки, которая в ненатянутом состоянии имеет меньший диаметр, чем диаметр закрываемого изделия. Тенденция эластичного рукава стягиваться, когда он расправлен и помещен поверх изделия, приводит к тому, что покрытие изделия является удовлетворительным для некоторых целей. Герметизирующие изделия, восстанавливаемые при нагревании, использовались схожим образом и, как правило, превосходили эластомерные покрытия во многих областях применения.
Однако многие из герметизирующих изделий, восстанавливаемых при нагревании, известных из предшествующего уровня техники, не были полностью удовлетворительными, особенно в условиях, когда желательна прочная и непроницаемая связь между восстанавливаемым изделием и заготовкой, которая должна быть покрыта. Например, общепринятой практикой является нанесение изоляционного покрытия на электрические компоненты, такие как проводники. Изоляционный материал, конечно, должен быть надежно прикреплен к проводнику, чтобы защитить проводник от воды, воздуха или других сред, с которыми он может соприкасаться. Кроме того, очень важно также, чтобы между конвергенцией и проводником не было воздушных промежутков. Возникновение воздушных промежутков особенно проблематично, когда изоляционный материал наносится на элемент, имеющий неровную поверхность, такой как множество проводов, скрученных вместе для образования кабеля или плетеной конструкции. Таким образом, как хорошо известно специалистам в данной области техники, существует давняя потребность в покрытиях, восстанавливаемых при нагревании, которые легко наносятся и при этом способны образовывать надежное, тесное, непроницаемое соединение с изделием, на которое наносится покрытие.
.
Патент США. 3,243,211 и 3,396,460 продвинули уровень техники, когда они предложили способ получения изделия, восстанавливаемого при нагревании, которое можно ламинировать с другим изделием таким образом, что образуется надежное, тесное и непроницаемое соединение. Находящееся на рассмотрении, обычно назначаемое приложение Ser. В патенте № 129919, поданном 31 марта 1971 г. и в настоящее время заброшенном, говорится об использовании восстанавливаемых при нагревании рукавов для ремонта разрывов шахтных тросов. Раскрытия указанных патентов и указанных заявок включены сюда в качестве ссылки, чтобы избежать ненужного расширения настоящего описания путем включения подробного обсуждения известного уровня техники. Этот предшествующий уровень техники предлагает, среди прочего, восстанавливаемое нагреванием полое изделие, снабженное плавкой вставкой, т.е. вкладышем. Термины «вставка» или «вкладыш», используемые в дальнейшем, предполагают любой плавкий элемент, который расположен таким образом, что он будет помещен между извлекаемым герметизирующим элементом и изделием, то есть подложкой, которую извлекаемый элемент должен герметизировать.
Термин «плавкая прокладка» для целей настоящей заявки включает как прокладки из материала, имеющего определенную точку плавления, так и материалы, которые просто становятся более текучими при повышении их температуры. Слова «рукав» или «оболочка» для удобства будут использоваться в дальнейшем для описания любого полого герметизирующего элемента, восстанавливаемого при нагревании. В предшествующем уровне техники установлено, что предпочтительным является по существу прилегание вкладыша как к извлекаемой втулке, так и к изделию-основе, с которым извлекаемая втулка должна быть соединена. В этих обстоятельствах вызванное нагреванием изменение, т. е. восстановление извлекаемого элемента, подтолкнет отделочный элемент к подложке и приведет его к сжатию с ней.
Однако для достижения надежного, плотного и непроницаемого соединения между втулкой и подложкой вставленный плавкий элемент должен стать «текучим», т. е. его вязкость должна быть снижена до такой степени, чтобы он растекался и «смачивал» противоположные поверхности подложки и восстанавливаемого элемента и тем самым образует связь между ними.
Говорят, что материал течет или может быть текучим, если он практически не имеет стабильности формы под давлением, оказываемым на него извлекаемым элементом. Термин плавкий материал включает материалы, демонстрирующие резкое падение вязкости в относительно узком диапазоне температур. Однако следует понимать, что материалы, вязкость которых постепенно снижается в широком диапазоне температур, могут использоваться таким же образом, как и плавкие материалы в соответствии с настоящим изобретением. Таким образом, для полимерных веществ термин «температура текучести» означает температуру, при которой полимер имеет достаточно низкую вязкость, чтобы смачивать поверхности, с которыми он контактирует. Для по существу кристаллических полимеров эта температура текучести приблизительно соответствует температуре плавления полимера, и этот последний термин будет использоваться в дальнейшем для обозначения температуры текучести как кристаллических, так и некристаллических полимеров. Таким образом, для достижения хорошего склеивания к плавкой вставке, т.
е. футеровке, всегда должно подаваться достаточное количество тепла, чтобы поднять ее выше точки плавления. В этих условиях, когда извлекаемая гильза тонкая и температура рекуперации тепла значительно выше, чем точка плавления плавкой гильзы, это легко достигается. Однако часто при использовании толстых извлекаемых гильз и/или плавких вставок со сравнительно высокой температурой плавления неквалифицированный рабочий не будет применять достаточно тепла для полного расплавления плавкой футеровки. Это, конечно, крайне нежелательно, так как в этом случае прокладка не будет полностью смачивать поверхности как подложки, так и рукава, и между ними не может быть образована достаточно надежная, плотная и непроницаемая связь.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Целью настоящего изобретения является создание композитной конструкции, состоящей из полого рекуперируемого рукава и плавкого вкладыша, а также способа их использования, при котором даже самый неквалифицированный аппликатор будет уверен, что достаточно тепла была применена для полного расплавления плавкого вкладыша и, таким образом, приклеивания упомянутой извлекаемой втулки к любой заготовке, телескопируемой внутри нее.
Еще одной целью настоящего изобретения является создание средства, с помощью которого простого визуального и/или тактильного осмотра заготовки после нагревания вышеупомянутой композитной структуры для инкапсуляции указанной заготовки будет достаточно для определения того, было ли приложено достаточно тепла для расплавления заготовки. плавкий вкладыш.
Способ достижения этих и других полезных целей станет очевидным из следующего подробного описания изобретения в сочетании с прилагаемыми чертежами, на которых:
ФИГ. 1 и 2 представляют собой увеличенные частичные виды в перспективе плавкого вкладыша в соответствии с данным изобретением.
РИС. 3 представляет собой вид в перспективе извлекаемой втулки, плавкого вкладыша и подложки.
РИС. 4 представляет собой вид в перспективе подложки, покрытой плавкой прокладкой и извлекаемой гильзой.
РИС. 5 представляет собой вид в перспективе, иллюстрирующий выпуклости, видимые через втулку, когда вкладыш не был нагрет в достаточной степени, чтобы течь.
РИС. 6 представляет собой вид в перспективе, иллюстрирующий способ изготовления плавкого вкладыша по настоящему изобретению.
РИС. 7 представляет собой вид с торца гильзы и подкладки, иллюстрирующий тиснение подкладки.
РИС. 8 представляет собой вид в перспективе, иллюстрирующий формирование вкладыша, имеющего спиральные гребни.
Хотя последующее обсуждение будет направлено в первую очередь на восстанавливаемые при нагревании элементы, т. е. втулки трубчатой формы, следует понимать, что настоящее изобретение в равной степени применимо и, следовательно, охватывает конструкции, в которых восстанавливаемый элемент имеет форму конца. крышка, т. е. чашка, T, X или Y, кольца или любая другая полая конфигурация, имеющая по крайней мере один открытый конец, в который может выдвигаться заготовка подложки.
Теперь в соответствии с настоящим изобретением было обнаружено, что эти и другие цели достигаются, если на поверхности плавкого вкладыша присутствует множество отдельных выступающих выступов, образованных либо из того же материала, что и плавкий вкладыш, либо из другого совместимого материала.
материал, как определено ниже. Эти выступы могут в большинстве случаев подходящим образом присутствовать на одной или на обеих поверхностях плавкой прокладки, т.е. на поверхности, обращенной к подложке, или на поверхности, обращенной к оболочке, или на обеих поверхностях. Если тепла, подаваемого для регенерации терморегенерируемой гильзы, достаточно для того, чтобы также расплавить плавкую прокладку, тогда выпуклости расплавятся, и восстановленный композит будет иметь гладкую внешнюю поверхность, т. е. внешняя поверхность герметизирующей гильзы будет гладкой. Наоборот, если подается достаточное количество тепла для восстановления извлекаемого элемента кожуха, но недостаточно для полного расплавления плавкого вкладыша, то выпуклости вкладыша не расплавятся и образуют соответствующие выпуклости, выступающие на поверхности восстановленного кожуха. Даже в условиях плохой видимости такие выпуклости легко прощупать, проведя рукой по куртке. Вышеупомянутый нагрев, необходимый для осуществления регенерации рекуперируемого кожуха и плавления плавкой вставки, может осуществляться с помощью любого положительного подвода тепла, например, радиационного нагрева, индукционного нагрева, нагрева электрическим сопротивлением, тепла, генерируемого экзотермической реакцией, и т.
д.
Количество, форма и способ расположения выступов не имеют решающего значения при условии соблюдения основной цели изобретения. Что касается количества, очевидно, что если присутствует только очень ограниченное количество выступов, оператор после извлечения будет менее уверен в том, что вся плавкая прокладка, включая ее области, наиболее удаленные от каких-либо выступов, были достаточно нагреты. Поэтому очевидно, что предпочтительно должно присутствовать достаточное количество выпуклостей, чтобы их исчезновение при нагревании было четким признаком того, что вся плавкая прокладка расплавилась. Аналогичным образом, для достижения этой цели выступы должны быть распределены по существу по всей поверхности плавкого вкладыша. Такое распределение может быть случайным или иметь любую мыслимую геометрическую форму. По форме выступы могут быть как отдельными, т. е. бугорками или пупырышками, так и в виде сплошных или прерывистых линий, т. е. гребней. Предпочтительно такие выпуклости или гребни должны иметь острые стороны и быть относительно высокими по сравнению с их площадью поперечного сечения, так что, если они не полностью расплавятся, они образуют хорошо заметные соответствующие выпуклости или гребни на внешней поверхности извлекаемого элемента.
Таким образом, предпочтительно, чтобы высота выступов была равна, по меньшей мере, примерно диаметру основания выступа. Кроме того, предпочтительно, чтобы высота выступа была, по крайней мере, примерно равна толщине восстановленного рукава, с которым он связан. Очевидно, что наиболее подходящее количество и форма выступов будут варьироваться в зависимости от толщины и формы извлекаемого элемента и предполагаемых средств нагрева, и для любого данного типа извлекаемого элемента можно легко определить с помощью нескольких простых экспериментов.
Выступ может быть сформирован на вставке с помощью гофрированной вставки. Таким образом, вершины гофра, которые соприкасаются с втулкой, образуют выступ. Кроме того, по мере того, как вставка начинает плавиться, пики, находящиеся в контакте с гильзой, могут плавиться раньше, чем пики, контактирующие с подложкой. В этот момент комки, образованные нерасплавленными пиками при контакте с подложкой, образуют комки, которые функционируют как выпуклости.
Плавкая вставка может функционально комбинироваться с рекуперируемой гильзой любым подходящим образом. Например, плавкий материал обычно наносится либо на извлекаемую гильзу, либо на подложку в качестве покрытия на ней, при этом выпуклости располагаются на одной или обеих поверхностях вставки. Например, плавкая вставка может быть нанесена на внутреннюю поверхность восстанавливаемой при нагревании втулки, т.е. на поверхность, обращенную к подложке, выдвинутой внутрь нее, на внешнюю поверхность или на обе. Обычно выступы будут присутствовать на поверхности плавкой вставки, которая не соединена с термоусадочной втулкой и, следовательно, будут расположены по направлению к подложке. И наоборот, если плавкая вставка нанесена на внешнюю поверхность подложки, выпуклости обычно будут находиться на другой поверхности плавкой вставки, тем самым располагаясь по направлению к внутренней поверхности охватывающей втулки. Однако сторона, содержащая выступ, может быть легко прикреплена к подложке или рукаву, например, путем приклеивания вкладыша в точках между выступами.
В качестве альтернативы плавкая вставка в форме листа может быть сначала обернута вокруг подложки, а затем выдвинута заключенная в оболочку подложка внутри рукава. Или между подложкой и извлекаемой герметизирующей втулкой может быть помещена отдельная цельная трубка из плавкой вставки. При этих обстоятельствах плавкая вставка может иметь выступы на одной или на обеих ее поверхностях, то есть на поверхности, обращенной к подложке, и/или на поверхности, обращенной к оболочке.
Если плавкая вставка должна быть нанесена на внутреннюю поверхность восстанавливаемой при нагревании оболочки, такое покрытие, конечно, должно быть выполнено после деформации упомянутой оболочки до состояния, при котором она может восстанавливаться при нагревании. В качестве альтернативы, хотя и не предпочтительно, плавкая вставка не обязательно должна покрывать или обволакивать всю внешнюю поверхность подложки или покрывать всю внутреннюю поверхность оболочки, но может быть нанесена либо на подложку, либо на оболочку в форме колец, полос или других прерывистых элементов.
площадь плавкого материала на внешней поверхности подложки или поверхности оболочки соответственно.
Как правило, выступы должны быть из того же материала, что и подкладка, и иметь ту же температуру плавления, что и подкладка. Однако в некоторых случаях может быть желательно, чтобы выпуклости плавились при температуре, отличной от температуры остальной части вкладыша. Например, выступы могут плавиться при температуре выше температуры, при которой плавится или плавится остальная часть вкладыша. В таком случае будет запас тепла, гарантирующий, что остальная часть вкладыша расплавится, когда выпуклости исчезнут. Кроме того, если выступы плавятся при температуре выше температуры плавления подкладки, они могут врезаться либо в подложку, либо во втулку, либо и в то, и в другое, что обеспечивает сохранение хорошего сцепления между вкладышем и подложкой, вкладышем и втулкой или всеми тремя предыдущими. к сплавлению вкладыша. Действительно, выступы могут быть неплавкими при температурах нагрева, так что они остаются в контакте с подложкой и/или гильзой после того, как остальная часть вкладыша расплавится.
Для этой цели в качестве выступов могут быть использованы куски металла, керамики, термореактивной пластмассы и т.д. для механического взаимодействия с гильзой и/или подложкой для увеличения механической прочности соединения. Эти выступы можно нанести, например, насыпав их на вкладыш.
Выступы также могут плавиться при температуре ниже температуры плавления вкладыша. Использование таких выступов с более низкой температурой плавления может быть желательным, когда должен происходить синхронизированный нагрев. Например, при применении рукавов с плавкими вкладышами на холодные трубопроводы желательно прогревать рукав, закрывающий трубопровод, в течение заданного времени после достижения заданной температуры. Таким образом, если выпуклости настроены на плавление при заданной температуре, отсчет времени можно начать с этой точки.
Выступы могут использоваться для других целей, кроме указания на то, произошло ли расплавление футеровки. Таким образом, иногда желательно иметь слой вспененного материала в качестве подкладки для придания желаемых диэлектрических свойств.
Выступы могут быть плавкими или полыми и плавкими, так что они обеспечивают достаточный объем для контролируемого вспенивания остатка вкладыша. Таким образом, вспенивающие агенты, помещенные во вкладыш, могут привести к образованию пены, которая будет частично занимать пространство, первоначально занимаемое полыми выступами.
Выступы на плавкой вставке могут быть выполнены различными способами. Выбор в первую очередь зависит от того, будет ли плавкая вставка использоваться как отдельный лист или трубка или как покрытие на восстанавливаемом элементе или подложке, как описано выше. Когда используется отдельный лист или трубка из плавкой вставки, такой лист или трубка обычно изготавливается экструзией. Лист или труба обычно могут быть выдавлены с использованием матрицы, имеющей форму, позволяющую выдавливать профиль листа или трубы с гребнями, образованными на нем интегрально. В качестве альтернативы можно использовать устройство для переноса покрытия для тиснения любого желаемого рисунка выпуклостей на одной или обеих поверхностях листа.
Трубка, лист или покрытие из плавкой вставки могут быть снабжены выпуклостями путем разбрызгивания гранул материала вставки на поверхность трубы, листа или покрытия, которые предпочтительно должны быть достаточно нагреты для обеспечения прилипания гранул. Трубка с внутренним покрытием, т. е. облицованная плавкой вставкой, может быть снабжена внутренними ребрами, как продольными, так и спиральными, путем пропускания трубки трубопровода через вертикальную распылительную головку, которая выдвигается внутри трубки и распыляет расплавленный материал вставки на внутреннюю поверхность трубы. плавкая вставка. Если футерованную трубу одновременно вращать, когда она пересекает распылитель, образуются спиральные гребни. В качестве альтернативы можно использовать распылительную головку с внутренним вращением для создания ряда гребней на внутренней поверхности плавкой футеровки, где трубка неподвижна, а головка вращается, а затем либо трубка, либо головка поэтапно перемещаются в продольном направлении.
Другой метод заключается в частичном тепловом восстановлении трубки с плавкой прокладкой на гравированную оправку, в результате чего на внутренней поверхности вставки будет нанесен любой желаемый рисунок гребней или выпуклостей. При некоторых обстоятельствах желательно довести плавкую вставку до температуры, несколько превышающей температуру ее расплава. В этих случаях выступы могут быть выполнены путем напыления или нанесения иным способом, как описано выше, на выступы поверхности вставки из материала с температурой плавления выше, чем у плавкой вставки, которая совместима с плавкой вставкой. В некоторых случаях требуемая температура соответствует температуре размягчения кабеля, на который накладывается термоусадочная оболочка. Используемый здесь термин «совместимый» просто означает, что при температуре плавления материала выступов с более высокой температурой плавления указанный материал будет растворяться или иным образом диспергироваться в уже расплавленном плавком материале вставки.
Во многих случаях точка плавления или температура текучести выступов по существу такая же, как у плавкой вставки, так что растекание и исчезновение выступов указывает на растекание плавкого материала.
Извлекаемый элемент по настоящему изобретению обычно экструдируется или формуется в желаемой форме. Если желательна простая трубчатая форма, ее также можно изготовить из плоского листа материала, просто свернув его в трубку и соответствующим образом загерметизировав шов. Предпочтительно извлекаемый элемент содержит материал, обладающий свойством упругой памяти, такой как материалы, раскрытые в патенте США No. № 3 086 242. Как хорошо известно специалистам в данной области техники, материалы, обладающие свойством эластичной памяти, нестабильны по размерам при нагревании и могут быть вызваны изменением формы и/или размеров просто за счет приложения тепла. Упругую память можно придать полимерным материалам путем предварительной экструзии или иного формования полимера в желаемую форму.
Затем полимер сшивают или придают ему свойства сшитого материала под воздействием излучения высокой энергии, например, пучка электронов высокой энергии, воздействия ультрафиолетового облучения или химическими средствами, например, введением пероксидов, когда используются полиолефины. Сшитый полимерный материал затем нагревают и деформируют, а затем фиксируют в этом деформированном состоянии путем закалки или другого подходящего охлаждения, или, в качестве альтернативы, тот же самый процесс можно осуществить при комнатной температуре, применяя большую силу для деформации полимера. Деформированный материал будет сохранять свою форму почти бесконечно, пока не будет подвергнут воздействию повышенной температуры, достаточной для восстановления, например, приблизительно 250°F в случае полиэтилена. Среди полимеров, которые могут быть обработаны таким образом, находятся полиолефины, такие как полиэтилен и полипропилен, полиамиды, полиуретаны, поливинилхлорид, политетрафторэтилен и поливинилиденфторид.
Свойство эластичной памяти можно также придать без фактического сшивания материалам, обладающим свойствами сшитых полимеров, таких как политетрафторэтилен и полиолефины или виниловые полимеры, которые имеют достаточно высокую молекулярную массу, чтобы придать полимеру заметную прочность при температурах выше точки плавления кристаллов.
Подходящие материалы для плавкой вставки включают обычные термопласты, такие как полиолефины (например, полиэтилен и полипропилен), полиамиды (например, нейлон 6, нейлон 66 и т.п.), полиэфиры (например, полиэтилентерефалат) и полиэфирсульфоны (например, поли(4,4’фениленовый эфирсульфон)). Особенно предпочтительными являются клеи-расплавы, такие как клеи, раскрытые в совместно рассматриваемой, обычно назначенной заявке Сер. № 291542, поданной 25 сентября 1972 г., раскрытие которой включено сюда в качестве ссылки. Однако следует понимать, что настоящее изобретение не ограничивается использованием обычных термопластов, так как плавкая вставка и изначально текучие термореактивные материалы также подходят.
Таким образом, такие материалы, как эпоксидные смолы, полиуретановые смолы, фенолоформальдегидные смолы и т.п., также могут быть использованы либо сами по себе, либо в сочетании с термопластом для образования плавкой вставки. Кроме того, могут использоваться другие плавкие материалы, такие как припой и другие металлы.
Пониманию настоящего изобретения будет способствовать рассмотрение прилагаемых чертежей.
РИС. 1 представляет собой вид в перспективе, иллюстрирующий плавкую прокладку 1, имеющую выступы в виде выпуклостей или пупырышек. Вкладыш показан как лист, который может быть обернут вокруг подложки. Следует понимать, что линия может быть трубчатой или любой другой желаемой формы. Видно, что шипы острые и относительно высокие по отношению к площади их поперечного сечения. Обычно, когда плавкая прокладка помещается внутрь извлекаемой втулки, выступы располагаются вдали от втулки. Однако при желании плавкая прокладка может быть вставлена в извлекаемую гильзу так, чтобы выступы были направлены к гильзе.
Кроме того, хотя показана только одна сторона вкладыша, выпуклости могут быть с обеих сторон.
РИС. 2 показан плавкий вкладыш 1, имеющий ребра. Эти ребра могут быть прерывистыми ребрами 3 или непрерывными ребрами 4. Ребра также могут располагаться с обеих сторон вкладыша и должны быть относительно высокими по отношению к площади их поперечного сечения.
Использование плавкого вкладыша с выступами показано на фиг. 3. Подложка 5 вставляется в рекуперируемую при нагревании гильзу 6, имеющую внутреннюю плавкую прокладку 7 с выступами 8, показанными здесь в виде выпуклостей. На этой фигуре плавкий вкладыш прикреплен к извлекаемой втулке 6, а выступы предпочтительно расположены по направлению к подложке 5, как показано, хотя они могут быть и со стороны рукава вкладыша.
На фиг. 4, подложка 9 покрыта плавким вкладышем в виде трубки 10. Этот вкладыш имеет выступы 11, которые также показаны как выпуклости. Извлекаемая втулка 12 затем помещается поверх плавкого вкладыша 10 и рекуперируется при нагревании.
В этом случае выпуклости предпочтительно расположены по направлению к втулке 12.
Когда либо втулка 6, либо втулка 12 восстанавливается при нагревании, втулка может восстановиться до того, как будет приложено достаточно тепла, чтобы плавкая вставка потекла. В этом случае выпуклости будут видны на внешней поверхности втулки. Это состояние показано на фиг. 5. Как видно, подложка 13 покрыта термоутилизатором 14. Плавкая прокладка 15 еще не стала текучей, в результате чего на внешней поверхности теплоутилизатора 14 в месте 16 видны выступы. При наличии этого условия , можно увидеть, и рабочий, накладывающий втулку, может, таким образом, легко определить визуально или на ощупь, что было приложено недостаточно тепла и что следует прикладывать больше тепла до тех пор, пока внешняя поверхность втулки 14 не станет гладкой, что указывает, таким образом, на то, что плавкая прокладка достиг текучего состояния.
РИС. 6 иллюстрирует способ изготовления плавкого вкладыша в соответствии с настоящим изобретением.
Лист плавкого материала 17 нагревают, а затем на его поверхность насыпают шарики плавкого материала 18, образуя выступы 19. Шарики должны быть совместимы с материалом 17, чтобы они прилипали, когда материал 17 нагревается.
Выступы также могут быть сформированы при использовании гравированной оправки, как показано на РИС. 7. Трубка из рекуперируемого при нагревании материала 20 снабжена внутренней оболочкой из плавкого материала 21. Затем труба помещается на оправку 22, имеющую выдавленные на ней канавки или углубления 23. Затем гильза, извлекаемая при нагревании, частично восстанавливается при нагревании над оправкой. Под действием тепла внутренняя плавкая втулка затекает в тисненые углубления 23, образуя выступы на внутренней поверхности вкладыша 21. Затем втулки 20 и 21 снимаются с оправки, в результате чего получается восстанавливаемая при нагревании трубка 20, имеющая внутренний плавкий вкладыш с выпуклости на внутренней поверхности.
Способ формирования выступов в виде гребней на плавкой прокладке показан на фиг.
8. Трубка с рекуперацией тепла обычно обозначена позицией 24. Она содержит наружную гильзу 25 с рекуперацией тепла и внутреннюю плавкую прокладку 26. Прокладка имеет выступы в виде ребер 27. Эти ребра наносятся путем распыления плавкого материала через распылительную головку 28. гребни 27 образованы спирально за счет вращения трубы 24 и одновременного ее перемещения в боковом направлении. Альтернативно, распылительная головка 28 может вращаться, когда трубка 24 перемещается вбок.
В дополнение к вариантам осуществления, конкретно показанным на приведенных выше фигурах, следует понимать, что это изобретение применимо к любому типу выступа на плавком вкладыше и к любому способу формирования такого выступа. Таким образом, можно использовать выступы в любой форме, единственное ограничение состоит в том, что выступы должны быть различимы на вид или на ощупь при извлечении извлекаемой втулки, не вызывая при этом плавкого слоя текучесть. Кроме того, можно использовать любой желаемый способ образования выступов.
Таким образом, изобретение ограничено только объемом прилагаемой формулы изобретения.
