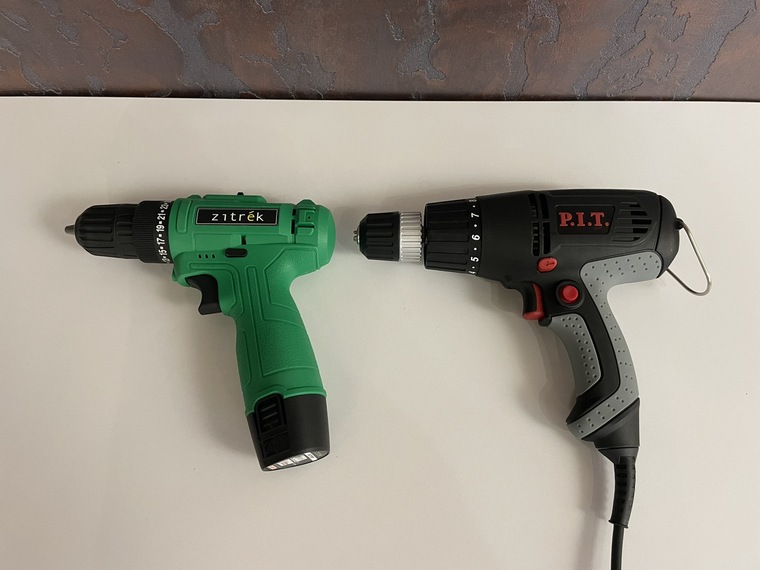

Как переделать аккумуляторный шуруповерт в сетевой?

Продолжительность и удобство пользования инструмента зависит от исполнения. Если нужен шуруповерт, купить можно аккумуляторную или сетевую модель. Первые мобильные в использовании. Позволяют выполнять работы на значительном расстоянии от розетки. Однако после некоторого периода эксплуатации пользователи сталкиваются с тем, что возникает необходимость в замене источника питания. Приобрести новый аккумулятор бывает сложно. Стоит разобраться, как переделать аккумуляторный шуруповерт в сетевой.

Необходимость переделки

Инструменты, работающие на аккумуляторах, при значительных перерывах в работе неизбежно начинают разряжаться. Нередко снижение уровня заряда становятся причиной выхода из строя главных компонентов. Как итог, емкость батареи начинает постепенно уменьшаться. В такой ситуации избежать выхода ее из строя не избежать. Придется приобретать новую. Стоимость такой покупки может оказаться существенной.

При отсутствии свободных денежных средств или подходящей по параметрам батареи стоит переделать инструмент в сетевой. Это поможет не только обеспечить поступления достаточно уровня заряда, но и повысит качество работы. Позволит:

• приступить к работе в любой момент, а не дожидаться, пока подзарядиться батарея;
• использовать шуруповерт без ограничений;
• отказаться от постоянной зарядки батарейки.

Добиться желаемого результата можно различными способами. Каждый вариант имеет свои особенности. Надо только определиться с блоком питания, через который заряд будут поступать внутрь устройства.

Подбираем блок питания

Выполнить работы можно по-разному. При наличии в доме ненужного зарядного от ноутбука. Это самый простой и непритязательный вариант. Вместо него может использоваться сетевой блок от компьютера. В этом случае надо не только обладать определенным объемом знаний, но и уметь работать паяльником. Также в качестве блока питания может использоваться инверторная сварка. Самый сложный вариант, требующий предварительных расчетов.

Каждый вариант имеет свои особенности. При подборе стоит обратить внимание на параметры устройства. Его мощности должно быть достаточно, чтобы справиться с поставленной задачей.

Порядок выполнения работ

Последовательность действий во многом зависит от выбранного источника. Каждый вариант имеет свои отличительные особенности. Рассмотрим каждый из них в отдельности.

Используем блок питания ноутбука

Самый простой вариант, заслуживающий внимания при отсутствии особых навыков и знаний. Такая реконструкция является самой простой. Для выполнения работ потребуется минимум времени. Чтобы устройство справилось с поставленной задачей, учитывают величину выходного прибора. Оптимально 12 – 19 В.

Подобрав подходящий блок:

• разбирают аппарат, аккуратно отсоединяя все детали, входящие в состав;
• отсоединяют вхождения с помощью которого подключается в разъем ноутбука;
• оголяются провода;
• подсоединяют контакты к прибору посредством пайки;
• в корпусе просверливаются отверстия для провода, предварительно подобрав место для удобного подвода, чтобы во время работы не возникало неудобств;
• собирают конструкцию, аккуратно подсоединяя все элементы друг с другом;
• проверяют работоспособность.

Как правило, проблем при работе подобного устройства не возникает.

Применяем сетевой блок от компьютера

Для реконструкции используют только сетевой блок класса «АТ». У него имеется вентиляционное отделение, кнопки включения и выключения. Перед установкой проверяют величину выходного напряжения, которое должно быть минимум 16 В.

Работы выполняют в следующей последовательности:

• подбирают блок питания и контролируют его характеристики;
• разбирают устройство;
• находят пластину, к которой прикреплена проводка;
• отключают защиту. Для этого на плате следует найти электронную деталь зеленого цвета и соединяют ее с другим проводом черного цвета;
• находят систему, состоящую из двух черных, желтого и красного проводов. К желтому и черному проводку следует припаять или прикрепить иным образом удлиняющий провод. К клеммам шуруповерта присоединяется другая часть;
• производится сборка механизма.

Проверяют работоспособность отремонтированного подобным образом шуруповерта.

Используем инверторную сварку

Самый сложный вариант, требующий длительной проверки и расчета работоспособности нужных деталей. Это может вызвать некоторые трудности при отсутствии подходящего образования. Технология переделки в этом случае не такая сложная. По своему содержанию она аналогична предыдущим способам.

Во время реконструкции надо просто изъять вышедший из строя аккумулятор, а на его место крепят шнур. Также потребуется установка вторичной катушки.

Перечисленные способы реконструкции различного уровня сложности. Если надо произвести реконструкцию и преобразовать аккумуляторную модель в сетевой аналог, надо выбрать наиболее подходящий с точки зрения выполнения работ. Каждый вариант имеет свои особенности. Самый простой является блок питания, который поможет подать достаточно электроэнергии и незначительно увеличит вес инструмента.

Переделка шуруповерта с аккумуляторного на питание от сети 220В

Автор Александр На чтение 7 мин Просмотров 8. 3к. Опубликовано 22.05.2016

Практически у каждого домашнего мастера имеется шуруповерт. С его помощью удается выполнять большой объем домашней работы. Многие модели являются автономными, так как питаются от АКБ. Однако, со временем приходится переделать аккумуляторный шуруповерт в сетевой, чтобы не зависеть от уровня заряда блока питания.

Содержание

1. Необходимость в переделке
2. Подготовительные операции
3. Как переделать шуруповерт на питание от зарядки ноутбука
4. Подключение к питанию настольного компьютера
5. Применение автомобильного зарядного устройства для шуруповерта на 220В
6. Полезные советы при поиске питания для шуруповерта

Автономное питание аккумуляторных моделей является основным преимуществом. С их помощью удается добраться до самых удаленных участков для проведения ремонтных работ. Новые приборы радуют продолжительным интервалом между зарядками. Но со временем данный период времени сокращается и приходится все чаще подзаряжать АКБ.

Можно приобрести новые элементы питания, но их стоимость порой превышает половину ценника нового изделия, поэтому актуальной является переделка аккумуляторного шуруповерта в сетевой. При этом важно учитывать, что приборы работают от питания 12В или от 18V. В этом случае необходимо делать переходной блок с 220В на соответствующий режим потребителя. Выходные параметры аккумулятора можно узнать из инструкции к прибору или из таблички на нем.

Не всегда каждый блок питания для шуруповерта, рассчитанный на функционирование от сети 220 В, применяется в качестве полной замены автономному блоку аккумулятора. Иногда подобные переделки шуруповерта на самом деле предполагают повышение универсальности приборов. Таким образом домашний инструмент лишается многих недостатков.

Переделка аккумуляторного в сетевой значительно повышает потенциал инструмента

Пользователи применяют схемы, в которых участвуют различные источники тока:

• б/у-шное зарядное от ноутбуков;
• настраиваемое зарядное для АКБ либо сам аккумулятор для машины/мотоцикла;
• электропитание компьютера;
• система питания для галогенок;
• самопаяная плата с диодами.

Главное правильно подобрать выходное напряжение и ток, чтобы обеспечить длительную работу от блока выбранного питания.

ВИДЕО: Как доработать блок зарядного устройства шуруповёрта

Подготовительные операции

Перед тем, как из аккумуляторного шуруповерта сделать аппарат, работающий от розетки, стоит подобрать оптимальный по габаритам блок питания. Наиболее приемлемым вариантом является выбор приставки, которая с легкостью уместится внутрь корпуса вместо старых банок. Это будет выглядеть эстетично и безопасно.

Внешние и внутренние параметры корпуса под батарею могут отличаться за счет ребер жесткости, приливов на крепление и других конструкционных частей из пластика. При необходимости лишние ограничители пространства можно удалить за ненадобностью.

Изучаем маркировку, указанную на корпусе инструмента, чтобы определить требуемые электрические параметры. Чаще всего требуется запитать шуруповерт от источника в 12 V. При необходимости большего напряжения поиски и сборка подходящих источников могут затянуться.

Вычислить необходимую силу тока для прибора достаточно просто, если она не указана в маркировке. Для этого используется формула:

1 Вт = 1 В х 1 А

Произведение напряжения на силу тока даст мощность.

Как переделать шуруповерт на питание от зарядки ноутбука

Данный вариант является наиболее приемлемым, так как от пользователя требует минимальные знания электротехники. Найти схожий блок питания удастся на радиорынке или по объявлениям в сети. Главное, чтобы он выдавал нужные параметры. Их можно прочитать на тыльной стороне устройства. Подходящим будет интервал 12-19 Вольт.

Вынимаем из корпуса батареи все банки. Следим за тем, чтобы не нарушать контактов на корпусе. Отрезаем выходной штекер от компьютерного зарядника. Зачищаем проводку и паяем в соответствии с «+» и «-».

Зарядное устройство из блока питания ноутбука

В более трудоемком варианте переделка аккумуляторного шуруповерта на сетевой подразумевает изъятие из зарядника платы и перенос ее в освобожденный корпус от АКБ. Рекомендуем паять концы, а не связывать и изолировать их, так как подобная сцепка окажется более долговечной и не создаст проблем в будущем.

Если в сети наблюдаются скачки напряжения, могут быть большие потери. Кабель лучше выбирать сечением 2,5 мм и длиной не более метра.

Подключение к питанию настольного компьютера

В такой ситуации потребуется стандартный блок питания от компьютера формата АТ. Они достаточно распространены, поэтому найти их не составит труда как в профильных торговых точках, так и в сети. Ценник на них будет небольшим. Предпочтительная мощность должна быть на уровне 0,3-0,35 кВт, а выходное напряжение 12 В с силой тока более 16 А.

Самодельный блок питания

Удобство метода заключается в следующих факторах:

• на корпусе указана мощность;
• на большинстве приборов имеется кнопка включения/выключения;
• присутствует несколько стандартных разъемов, через которые легко подключать внешних потребителей;
• встроен вентилятор, обеспечивающий охлаждение при нагрузке;
• предусмотрен блок защиты от перегрузки.

Готовое зарядное устройство на основе блока питания

Пошаговый процесс состоит из таких пунктов:

• раскручиваем корпус электрического прибора, определяя внутреннее содержание;
• потребуется снять защиту от включения, поэтому разыскиваем зеленый кабель на крупном квадратном разъеме;
• соединяем зеленый провод с черным из аналогичного разъема, иногда делают короткую перемычку между ними;
• подбираем четырехконтактный разъем типа MOLEX;
• удаляем от него все контакты кроме черного и желтого;
• к полученным концам наращиваем двужильный кабель нужной длины так, чтобы его хватало для удобной работы шуруповерта от сети.

Важно обеспечить качественную изоляцию всех открытых концов.

Применение автомобильного зарядного устройства для шуруповерта на 220В

Основной принцип работы с прибором заключается в правильном подводе кабелей и грамотной настройке запитывающего оборудования. Появившиеся компактные импульсные зарядники вытеснили с рынка и сбили цену на старые линейные приборы с аналоговым принципом действия. При этом последние обладают удобной ручной настройкой напряжения и тока заряда.

Приобрести такой прибор можно на рынке или в сети за небольшую стоимость. Достаточно к нему подключать удлиненные кабели от инструмента. Вместо АКБ придется вывести контакты с зажимами «крокодилами». Работы потребуется минимум от пользователя.

Полезные советы при поиске питания для шуруповерта

Желательно выбирать не трансформаторные системы, а импульсные. Это связано с менее габаритными параметрами последних и меньшей массой. Однако, стоит учитывать, что такие приборы могут быть рассчитаны на прерывистое потребление тока.

Все китайские производители используют традиционную маркировку, указывая значения тока, напряжения и мощности. Но иногда они завышают эти параметры, поэтому рекомендуется самостоятельно перед тем, как переделать аккумуляторный шуруповерт на прибор в 220 В, мультиметром замерить значения и высчитать недостающую информацию.

Собирая оборудование с аккумуляторного на сетевое и используя советские блоки, стоит учесть, что зачастую они обладают сниженным КПД, поэтому ток идет повышенный можно получить лишь при увеличении габаритов. Однако, такие аппараты обладают высокой степенью надежности и долговечности.

Разборка старого аккумулятора

Провод продевают и крепят таким образом

Укладывают в корпус балласт

Обязательно припаивают провод к клеммам аккумулятора

Крышку прикручивают обратно и вот уже сетевое зарядное устройство готово к эксплуатации

При покупке на радиорынке или в сети нужно заранее договариваться о возможном возврате или обмене оборудования, ведь оно может в реальности не подойти для ваших целей. Также во время покупки б/у изделий они могут иметь сниженную работоспособность.

Некоторые мастера подключают провода напрямую без аккумуляторов. Достаточно припаять к контактам кабели с «крокодилами», а затем их легко соединяют с любыми источниками тока и напряжения из нужного интервала.

ВИДЕО: Питание аккумуляторного шуруповерта от сети
