ЭЛЕКТРОБЕЗОПАСНОСТЬ Часто задаваемые вопросы (ЧаВо) в Екатеринбурге
Сколько человек должно быть в комиссии предприятия для аттестации персонала?
Для проведения проверки знаний электротехнического и электротехнологического персонала организации руководитель Потребителя должен назначить приказом по организации комиссию в составе не менее пяти человек.
Председатель комиссии должен иметь группу по электробезопасности V у Потребителей с электроустановками напряжением до и выше 1000 В и группу IV у Потребителей с электроустановками напряжением только до 1000 В. Председателем комиссии назначается, как правило, ответственный за электрохозяйство Потребителя.
Все члены комиссии должны иметь группу по электробезопасности и пройти проверку знаний в комиссии органа госэнергонадзора.
Кто присваивает 1-ю группу по электробезопасности неэлектрическому персоналу?
Работники из числа электротехнического персонала с группой по электробезопасности не ниже III гр. до 1000 В
1 группа присваивается одним лицом, имеющим группу не менее третьей (без создания комиссии и с записью в журнале регистрации 1 группы), уборщикам электропомещений, работающим с электроинструментом, вспомогательным рабочим не электротехнического персонала и т.д.
Удостоверение не выдается.
Какую группу по электробезопасности должны иметь руководители, в непосредственном подчинении которых находится электротехнологический персонал?
Группу не ниже, чем у подчиненного персонала, поскольку они осуществляют техническое руководство и контроль за его работой.
Что такое «допуск по электробезопасности»?
Так иногда называют аттестацию по электробезопасности. Допуск по электробезопасности — право работать в электроустановках.
Какую группу по электробезопасности должен иметь допускающий к производству работ в электроустановках напряжением до 1 000 В?
Не ниже IV группы.
Кто может быть назначен ответственным за электрохозяйство в электроустановках до 1000 вольт?
Ответственным за электрохозяйство в электроустановках до 1000 вольт может быть назначено лицо, которому после проверки знаний и инструкций присвоена IV группа , аттестованный в качестве административно-технического персонала.
Кто может осуществлять обслуживание электроустановок потребителей в организации?
Эксплуатацию электроустановок Потребителей должна осуществлять специальная служба, укомплектованная квалифицированным электротехническим персоналом. Допускается проводить эксплуатацию электроустановок по договору со специализированной организацией.
Какие обязанности по организации эксплуатации электроустановок возложены на ответственного за электрохозяйство?
Ответственный обязан:
- Организовать разработку и ведение необходимой документации по вопросам эксплуатации электроустановок;
- Организовывать обучение, инструктирование, проверку знаний и допуск к самостоятельной работе электротехнического персонал;
- Организовывать безопасное проведение всех видов работ в электроустановках, в том числе с участием командированного персонала;
- Обеспечивать своевременное и качественное выполнение технического обслуживания, ППР;
- Организовывать проведение расчетов потребности потребителя в электроэнергии и осуществлять контроль за ее расходом и рациональным потреблением;
- Участвовать в разработке и внедрении мероприятий по рациональному потреблению электроэнергии;
- Контролировать наличие, своевременность проверки и испытаний средств защиты в электроустановках, средств пожаротушения и инструментов;
- Обеспечивать установление порядка допуска специалистов в электроустановки для проведения работ по подключению новых и реконструкции действующих электроустановок;
- Организовать оперативное обслуживание электроустановок, недопущение и ликвидацию аварийных ситуаций;
- Обязан:
а) производить проверку соответствия схем электроснабжения фактическим эксплуатационным схемам об их проверке не реже 1 раза в 2 года;
б) контролировать качество подаваемой электроэнергии не реже 1 раза в 2 года;
в) повышать квалификацию электротехнического персонала не реже 1 раза в 5 лет; - Контролировать наличие и соответствие требованиям допуска у строительно-монтажных и специализированных организаций, привлекаемых к работе в действующих электроустановках и в охранной зоне линий электропередач;
Примечание: Права и обязанности ответственного за электрохозяйство должны быть указаны в его должностной инструкции.
В каком случае электротехнический персонал обязан пройти стажировку (производственное обучение)?
А) До назначения на самостоятельную работу.
Б) При переходе на другую работу или должность, связанную с эксплуатацией электроустановок.
В) При перерыве в работе свыше 1-го года.
На какой состав подразделяется электротехнический персонал?
А) Административно-технический персонал.
Б) Оперативный персонал.
В) Ремонтный персонал.
Г) Оперативно-ремонтный персонал.
Каким образом присваивается 1-я группа по электробезопасности неэлектрическому персоналу?
Производится путем инструктажа. Усвоение знаний осуществляется в форме устного опроса и проверки на практике приобретенных навыков безопасных способов проведения работ и оказания первой доврачебной помощи пострадавшим.
Какой вид проверки установлен для работника при перерыве в проверке знаний более 3-х лет?
Первичная. Только II-я группа.
Какой вид проверки установлен для работников, повышающего знания на более высокую группу?
Внеочередная проверка.
Где оформляются результаты проверки знаний работников электротехнического персонала?
По результатам проверки знаний: оформляется протокол; заносится запись в журнал; выдается удостоверение.
Что необходимо для проведения аттестации по ПТЭЭП?
1. Заполненный журнал по электробезопасности ( «Журнал учета проверки знаний норм и правил работы в электроустановках» см. МПБЭЭ Приложение № 7).
2. Заполненное удостоверение, выданное в организации при приеме на работу или в случае утраты предыдущего удостоверения. Удостоверение должно быть заполнено на 1-й странице, заверено печатью организации, иметь подпись руководителя или ответственного за электрохозяйство, Удостоверение должно иметь номер, присвоенный в организации. (см. МПБЭЭПриложение № 2 ).
3. В случае аттестации на группу выше II-й необходимо предоставить документы (журнал или удостоверение), подтверждающие предыдущую аттестацию.
Какая группа может быть присвоена работнику, который не предъявил документы, свидетельствующие о предыдущей аттестации, а лишь заявил о том, что он:
1. был аттестован ранее или
2. имеет большой стаж работы?
При отсутствии документов, подтверждающих ранее проведенную аттестацию, работник аттестуется только на II группу.
Какой максимальный срок допускается между аттестациями?
При перерыве в проверке знаний более 3-х лет проводится только первичная проверка знаний на II группу до 1000 В (см. ПТЭЭП п.1.4.19).
Может ли быть повышена группа при внеочередной аттестации в связи с изменением должности или при перемене места работы?
При изменении должности или места работы сначала подтверждается предыдущая (внеочередная проверка знаний, см. ПТЭЭП п.1.4.23) группа, а затем при необходимости проводится внеочередная аттестация для повышения группы.

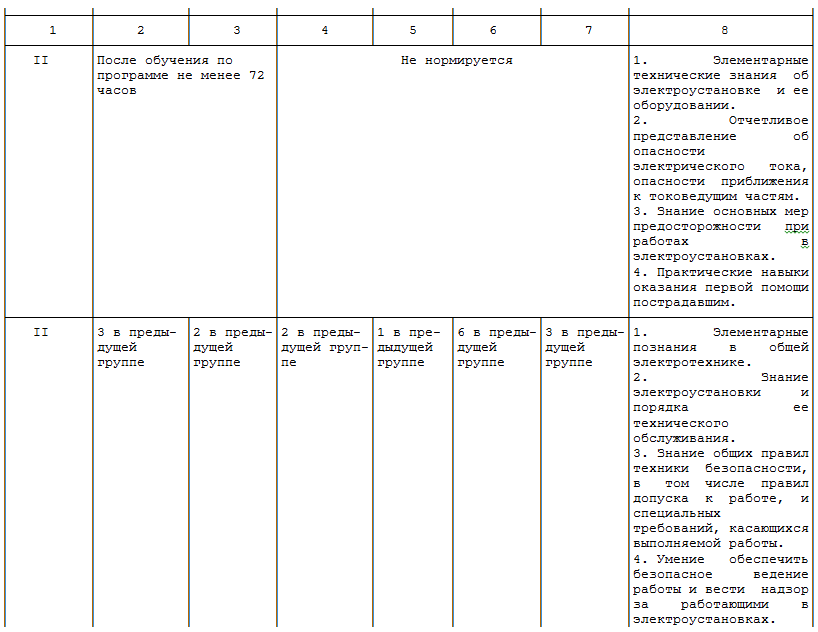

Минимальные сроки между аттестациями, при необходимости повышения группы?
- При первичной аттестации на II-у группу аттестация на III группу проводится не ранее, чем через два месяца.
- После аттестации на III-группу в первый раз аттестация на IV группу проводится не ранее, чем через три месяца.
- Если аттестуемый из числа руководителей и специалистов работник имеет высшее электротехническое образование, интервалы между аттестациями сокращаются на 1 месяц каждый (к документам, перечисленным выше, необходимо приложить копию диплома)
Что необходимо сообщить о работнике в заявке на аттестацию по электробезопасности?
- Полностью указать Ф.И.О., должность работника в том варианте, как она записана в кадровых документах,
- стаж работы в данной должности на данном предприятии,
- дату последней аттестации по электробезопасности и
- группу, которая была ранее присвоена. ( Эта же информация должна быть записана в журнале).
- В графе о предстоящей аттестации необходимо написать какая группа должна быть присвоена работнику и в качестве какого персонала.
Кто имеет право проводить обслуживание аккумуляторных батарей и зарядных устройств?
Специально обученный персонал, имеющий III группу по электробезопасности
Кто в организации ведет наблюдение за работой средств измерений и учета электрической энергии, в том числе регистрирующих приборов и приборов с автоматическим ускорением записи в аварийных режимах?
Оперативный или оперативно-ремонтный персонал
На кого распространяются Правила по охране труда при эксплуатации электроустановок?
На работников из числа электротехнического, электротехнологического и неэлектротехнического персонала, и на работодателей, независимо от форм собственности и организационно-правовых форм), занятых ТО электроустановок, проводящих в них оперативные переключения, организующих и выполняющих строительные, монтажные, наладочные, ремонтные работы, испытания и измерения
На кого распространяется действие Правил технической эксплуатации электроустановок потребителей?
На организации, независимо от форм собственности и организационно-правовых форм, индивидуальных предпринимателей, эксплуатирующим действующие электроустановки напряжением до 220 кВ включительно, и граждан — владельцев электроустановок напряжением выше 1000 В
В каких электроустановках производится назначение ответственного за электрохозяйство?
Во всех электроустановках, кроме тех, где владельцы электроустановок выше 1000 В — граждане или электрохозяйство включает в себя только ВРУ, осветительные установки и электрооборудование напряжением не выше 380 В
Кто утверждает Перечень должностей и профессий электротехнического персонала, которым необходимо иметь соответствующую группу по электробезопасности?
Руководитель организации
Где проводится проверка знаний по электробезопасности у ответственных за электрохозяйство и их заместителей?
В территориальной комиссии Ростехнадзора
Какой электрический ток опаснее для человека: постоянный или переменный?
До 380 В опаснее переменный, а выше 500 В постоянный ток опаснее переменного
Ростехнадзор разъясняет: I группа по электробезопасности
Письмо Ростехнадзора от 30.
08.2019 N 10-00-12/2678 «О рассмотрении обращения»
ФЕДЕРАЛЬНАЯ СЛУЖБА ПО ЭКОЛОГИЧЕСКОМУ, ТЕХНОЛОГИЧЕСКОМУ И АТОМНОМУ НАДЗОРУ
ПИСЬМО от 30 августа 2019 г. N 10-00-12/2678
О РАССМОТРЕНИИ ОБРАЩЕНИЯ
Управление государственного энергетического надзора Федеральной службы по экологическому, технологическому и атомному надзору рассмотрело обращение и сообщает.
Согласно » примечанию 2 Приложения 1 Правил по охране труда при эксплуатации электроустановок, утвержденных приказом Минтруда России от 24.07.2013 N 328н, зарегистрированным Минюстом России 12.12.2013, рег. N 30593 (далее — ПОТЭЭ) присвоение I группы проводится работником из числа электротехнического персонала, имеющего группу III по электробезопасности, назначенным распоряжением руководителя организации.
Специалист по охране труда, контролирующий электроустановки организаций потребителей электроэнергии не может присваивать I группу по электробезопасности неэлектротехническому персоналу, т. к. в соответствии с примечанием 6 Приложения 1 ПОТЭЭ, он не относятся к электротехническому персоналу.
Допускается проведение инструктажа неэлектротехнического персонала организации с присвоением I группы по электробезопасности работником, имеющим III группу по электробезопасности, принятым на работу по совместительству.
В соответствии с » п. 1.4.4 Правил технической эксплуатации электроустановок потребителей, утвержденных приказом Минэнерго России от 13.01.2003 N 6, зарегистрированным Минюстом России от 22.01.2003 N 4145, перечень должностей и профессий, требующих присвоения I группы по электробезопасности, определяет руководитель организации.
И.о. заместителя начальника Управления государственного энергетического надзора
Б.М.СТЕПАНОВ
Вопрос от 14.02.2020:
Имеет ли право работодатель требовать ежегодной сдачи экзамена по электробезопасности по программе для 2 группы, если по факту в должностной инструкции установлена 1 группа, при этом мотивируя тем, что работник внесён в приказ на сдачу экзамена.
В программе «Олимпокс», тем не менее, экзамена для 1 группы не существует.
Ответ: Согласно » п.1.2.2 Правил технической эксплуатации электроустановок потребителей, утвержденных приказом Минэнерго России от 13.01.2003 № 6 (далее — Правила) руководитель потребителя обязан обеспечить обучение и проверку знаний электротехнического и электротехнологического персонала в сроки установленные в пункте 1.4.20 Правил.
В соответствии требований пунктов 1.4.3, 1.4.4 Правил в организации должны быть оформлены перечни должностей и профессий электротехнического и электротехнологического персонала, которым необходимо иметь соответствующую группу по электробезопасности, который утверждает руководитель потребителя, а также перечень должностей и профессий, требующих присвоения неэлектротехническому персоналу I группы по электробезопасности, который определяет руководитель потребителя. Присвоение группы I проводится путем проведения инструктажа, который как правило, должен завершаться проверкой знаний в форме устного опроса и (при необходимости) проверкой приобретенных навыков безопасных способов работы или оказания первой помощи при поражении электрическим током. Присвоение I группы по электробезопасности проводит работник из числа электротехнического персонала данного потребителя с группой по электробезопасности не ниже III.
Вопрос от 02.04.2018:
Наша компания занимается осуществлением услуг колл-центра. Производственная деятельность не осуществляется, в офисе есть только освещение и компьютеры. Возможно ли не назначать специально обученного специалиста по электробезопасности, а ответственность возложить на генерального директора?
Ответ: Отвечают специалисты отдела по государственному энергетическому надзору за электроустановками потребителей:
В соответствии с » п. 1.2.4. «Правил технической эксплуатации электроустановок потребителей» (ПТЭЭП), у Потребителя, не занимающегося производственной деятельностью, электрохозяйство которого включает в себя только вводное (вводно-распределительное) устройство, осветительные установки, переносное электрооборудование номинальным напряжением не выше 380В, ответственный за электрохозяйство может не назначаться. В этом случае руководитель Потребителя ответственность за безопасную эксплуатацию электроустановок может возложить на себя по письменному согласованию с местным органом госэнергонадзора путем оформления соответствующего заявления-обязательства (Приложение № 1 к настоящим Правилам) без проверки знаний.
Вопрос:
Необходимо ли присваивать I группу по электробезопасности специалистам, работающим с ПК. Если необходимо, то каким образом и нужно ли вести журнал инструктажа, периодичность присвоения I группу по электробезопасности?
Ответ: В соответствии с требованиями » п. 1.4.4. Правил технической эксплуатации электроустановок потребителей, утвержденных Минэнерго РФ от 13.01.2003 г. № 6, зарегистрированных Минюстом России от 22.01.2003 г. № 4145 (далее-Правила):
- перечень должностей и профессий, требующих присвоения I группы по электробезопасности, определяет и утверждает руководитель Потребителя;
- присвоение группы I производится путем проведения ежегодного инструктажа с последующей проверкой знаний, который проводит работник из числа электротехнического персонала данного Потребителя с группой по электробезопасности не ниже III с оформлением в журнале по форме, определенной » примечанием 2 приложения № 1 Правил по охране труда при эксплуатации электроустановок», утвержденных Минтруда РФ от 24.
07.2013 г. № 328н, зарегистрированных Минюстом России от 12.12.2013 г. №30593В.
Вопрос:
Можно ли на специалиста по охране труда возложить обязанности ответственного за электрохозяйство?
Ответ. Согласно » п. 1.2.3. Правил, обязанности ответственного за электрохозяйство не могут быть возложены на специалиста по охране труда, так как специалист по охране труда не относится к электротехническому персоналу, эксплуатирующего электроустановки.
Вопрос от 29.05.2018:
Имеет ли право работник подразделения охраны труда на энергетическом предприятии, имеющий V группу по электробезопасности, проводить инструктаж неэлектротехническому персоналу для присвоения I группы по электробезопасности?
Ответ: Согласно » Правилам по охране труда при эксплуатации электроустановок присвоение I группы проводится работником из числа электротехнического персонала, имеющего группу III по электробезопасности. Работник подразделения охраны труда на энергетическом предприятии не относится к электротехническому персоналу, соответственно не имеет права присваивать I группу по электробезопасности.
ФЕДЕРАЛЬНАЯ СЛУЖБА ПО ЭКОЛОГИЧЕСКОМУ, ТЕХНОЛОГИЧЕСКОМУ И АТОМНОМУ НАДЗОРУПИСЬМО от 16 мая 2017 г. N 10-00-12/1251 О ПРИСВОЕНИИ I ГРУППЫ ПО ЭЛЕКТРОБЕЗОПАСНОСТИ
Управление государственного энергетического надзора Федеральной службы по экологическому, технологическому и атомному надзору рассмотрело обращение и сообщает в порядке заданных вопросов:
1. В ГОСТ 50571.1-93 «Электроустановки зданий» (п. п. 3.1, 3.2) даны следующие определения:
Электрооборудование — любое оборудование, предназначенное для производства, преобразования, передачи, распределения или потребления электрической энергии, например: машины, трансформаторы, аппараты, измерительные приборы, устройства защиты, кабельная продукция, электроприемники.
Электроустановка — любое сочетание взаимосвязанного электрооборудования в пределах данного пространства или помещения.
Таким образом, в соответствии с указанными выше определениями, персональный компьютер (далее — ПЭВМ) не является электроустановкой, а относится к электрооборудованию.
2. В соответствии с » п. 1.1.2 Правил технической эксплуатации электроустановок потребителей (далее — Правила), утвержденных приказом Минэнерго России от 13.01.2003 N 6, зарегистрированным Минюстом России 22.01.2003 N 4145, Правила распространяются на организации, независимо от форм собственности и организационно-правовых форм, индивидуальных предпринимателей, эксплуатирующих действующие электроустановки (далее — Потребители).
Согласно разделу «Термины и определения» Правил эксплуатация — стадия жизненного цикла изделия, на которой реализуется, поддерживается или восстанавливается его качество. При этом эксплуатация изделия включает в себя в общем случае использование по назначению, транспортирование, хранение, техническое обслуживание и ремонт (ГОСТ 25866-83).
Таким образом, Потребитель, эксплуатирующий электроустановки зданий, где установлено электрооборудование (ПЭВМ и др.), обязан проводить мероприятия по определению необходимости присвоения неэлектрическому персоналу группы I по электробезопасности.
На основании п. 1.4.4 Правил перечень должностей и профессий, требующих присвоения персоналу группы I по электробезопасности определяет руководитель Потребителя.
3. Руководитель Потребителя определяет необходимость присвоения группы I по электробезопасности неэлектротехническому персоналу, работающему на ПЭВМ, на основании нормативных документов по устройству и эксплуатации электроустановок (Правил устройства электроустановок и др.), исходя из анализа условий труда персонала с точки зрения опасности поражения электрическим током.
В случае отсутствия условий опасности поражения электрическим током на рабочем месте с ПЭВМ руководитель Потребителя может оформить организационно-распорядительным документом свое решение об отсутствии необходимости присвоения I группы по электробезопасности неэлектротехническому персоналу и составления соответствующего перечня должностей и профессий.
4. В соответствии с требованиями п. 1.4.4 Правил присвоение группы I по электробезопасности неэлектротехническому персоналу проводится работником из числа электротехнического персонала данной организации, с группой по электробезопасности не ниже III. Присвоение группы I производится путем проведения инструктажа.
Допускается проведение инструктажа неэлектротехнического персонала организации с присвоением I группы по электробезопасности работником, имеющим III группу по электробезопасности, принятым на работу по совместительству.
И.о. заместителя начальника Управления государственного энергетического надзора Б.М.СТЕПАНОВ
ФЕДЕРАЛЬНАЯ СЛУЖБА ПО ЭКОЛОГИЧЕСКОМУ, ТЕХНОЛОГИЧЕСКОМУ И АТОМНОМУ НАДЗОРУПИСЬМО от 20 апреля 2016 г. N 10-00-12/850 О РАССМОТРЕНИИ ОБРАЩЕНИЯ
Управление государственного энергетического надзора Федеральной службы по экологическому, технологическому и атомному надзору рассмотрело обращение и сообщает.
В соответствии с определениями «электрооборудование» и «электроустановка», приведенными в » Правилах технической эксплуатации электроустановок потребителей, утвержденных приказом Минэнерго России от 13 января 2003 г. N 6 (далее — ПТЭЭП), ПЭВМ и оргтехника не являются электроустановками, их следует относить к электрооборудованию.
Тем не менее, электрооборудование, подключенное к электрической сети электроустановки здания, становится частью этой электроустановки.
В соответствии с пунктом 1.4.4 ПТЭЭП перечень должностей и профессий, требующих присвоения I группы по электробезопасности, определяет руководитель организации на основании анализа степени опасности помещения, где размещается офисная техника, и класса офисной техники по степени защиты от поражения электрическим током. Например, присвоение I группы по электробезопасности персоналу, работающему с офисной техникой II и III класса по степени защиты от поражения электрическим током, не требуется. Также не требуется присвоение I группы по электробезопасности персоналу, работающему с офисной техникой в помещениях без повышенной опасности.
И.о. заместителя начальника Управления государственного энергетического надзора Б.М.СТЕПАНОВ
Полезные статьи от Консультанта:
- Условия присвоения I группы по электробезопасности и Как провести обучение по электробезопасности неэлектротехнического персонала?
Смотрите также статьи:
- Ростехнадзор разъясняет: Проверка знаний, присвоение группы по электробезопасности
- Ростехнадзор разъясняет: Создание комиссии по электробезопасности
- Ростехнадзор разъясняет: I группа по электробезопасности
- Ростехнадзор разъясняет: II группа по электробезопасности
- Ростехнадзор разъясняет: III группа по электробезопасности
- Ростехнадзор разъясняет: IV и V группы допуска по электробезопасности
Эксперты по электробезопасности ответят на ваши вопросы
Снижение риска возникновения дугового разряда находится в верхней части списка безопасности электрических систем каждого предприятия. Помогите своим работникам электросетей вернуться домой ночью, понимая риски и новейшие технологии, разработанные для их минимизации.
Во время недавнего веб-семинара главный редактор Майк Басидор побеседовал с Джо Вайгелем, владельцем компании Electrical Safety Works, и Марком Акерсоном, инструктором по технике безопасности в Учебном институте AVO, о том, как такие правила, как NFPA 70E, влияют на завод. Вот ответы на ваши вопросы с этого вебинара.
Вопрос: Требуются ли средства индивидуальной защиты для сброса выключателя?
Ответ: Это действительно зависит от размера выключателя. В небольших низковольтных (менее 480 вольт) панелях освещения и фидерных панелях с закрытыми передними крышками панелей все на месте, средства индивидуальной защиты не нужны для переключения или сброса автоматического выключателя. А вот силовые автоматические выключатели типа 600 Ампер и выше при любом напряжении разумно будет надеть СИЗ. Я бы порекомендовал средства индивидуальной защиты для переключения любых автоматических выключателей с напряжением 1000 В переменного тока или выше.
Вопрос: Кроме СИЗ, есть ли альтернативные методы?
Ответ: Да. Отключите все питание и заблокируйте его. После подтверждения «электробезопасных условий работы» квалифицированным лицом в СИЗ (без напряжения) работа может выполняться без СИЗ.
Вопрос: А как насчет удаленного стеллажа и удаленного переключения «инструментов для безопасной работы»?
Ответ: Удаленное стеллажное перемещение и дистанционное переключение являются очень полезными вариантами обеспечения безопасности, если эти варианты можно использовать. Не все автоматические выключатели могут управляться дистанционно, если только они не имеют электрического управления. Для стеллажных выключателей всегда требуются средства индивидуальной защиты, если только человек, выполняющий работу, не находится за пределами опасной зоны, используя удаленное стеллажное устройство.
Вопрос: Кто может признать работника квалифицированным? Это в режиме обслуживания.
Ответ: Работодатель обязан удостовериться, что работник прошел обучение, что обучение документировано в письменной форме и что работник продемонстрировал навыки безопасной работы. Работодатель/руководитель определяет, кто является квалифицированным, а также несет ответственность за это решение.
Вопрос: Где написано, что расчет дуги должен выполнять ЧП?
Ответ: Насколько я знаю, в стандартах нет письменного требования, согласно которому только PE может проводить анализ вспышки дуги. Однако в стандарте IEEE1584 говорится, что правильно выполненный анализ вспышки дуги состоит из комбинации нескольких электрических исследований (исследование короткого замыкания, исследование координации тока и времени и сам анализ вспышки дуги). Как правило, только лицензированные инженеры-электрики обучены и способны выполнять эти исследования, поэтому вывод состоит в том, что только лицензированные инженеры-электрики должны выполнять эти исследования системы. Если кому-то удобно выполнять такую работу, не будучи EE или PE, и он готов взять на себя юридический риск, делая это, это не будет нарушать никаких письменных требований.
Вопрос: Что считается «работой»? Просто открыть шкаф и заглянуть внутрь считается работой?
Ответ: Да. Это называется «бесконтактной проверкой», и СИЗ требуются, если крышки сняты или есть какие-либо оголенные проводники или части цепи. Инспекция IR относится к этой категории. Посмотрите на таблицы 130.7(C)(15)(a) в NFPA 70E, и вы увидите некоторые рекомендации по СИЗ для такого рода взаимодействия.
Вопрос: Что считается актуальным в однолинейных чертежах?
Ответ: Однолинейные чертежи считаются актуальными, если на них показаны все изменения, внесенные в электрическую систему. Если вы замените, например, автоматический выключатель на 225 А другим автоматическим выключателем на 225 А в панели, это не будет изменением. Если вы добавите защитный выключатель или другое устройство или добавите цепи или оборудование, это потребует изменения чертежей, чтобы показать эти изменения.
Вопрос: В новой версии NFPA 70E дата не указана на этикетке. Почему изменение?
Ответ: Вы правы! Статья 130.5(C) описывает, что должно быть на этикетке оборудования, но не указывает дату. Однако для большинства инженерных компаний, которые проводят анализ вспышки дуги, является обычной практикой указывать дату анализа AF на этикетке. Есть ощущение, что дата покажет, насколько недавно было проведено исследование вспышки дуги. NFPA 70E требует периодического пересмотра исследований вспышки дуги, поэтому дата может быть полезна в этом отношении.
Вопрос: Как вы заставляете рабочих надевать СИЗ?
Ответ: Руководство должно понимать и поддерживать политику компании в области электробезопасности. Сотрудники должны соблюдать эти правила, в том числе носить СИЗ. Те сотрудники, которые постоянно нарушают политику, должны быть предупреждены и уволены, если они продолжают нарушать правила. Они являются обязательством перед собой, перед компанией и перед другими.
Вопрос: Если для расчета дугового разряда используется коммерческое программное обеспечение, должен ли лицензированный профессиональный инженер вводить данные в программу и запускать программу, или это должно осуществляться только под контролем лицензированного профессиональный инженер?
Ответ: Требуется большое количество суждений, основанных на опыте и обучении, которые определяют, как вводить данные в программное обеспечение. Неверные данные на входе приводят к неверным данным на выходе. Примером может служить распространение дугового замыкания в трехфазных системах. Если оператор не понимает этого явления, он примет неверные решения. Часто менее опытный инженер вводит данные и проводит расчеты, а результаты просматривает и «штампует» более опытный инженер.
Вопрос: Как защитить сотрудников от самоуспокоенности?
Ответ: Я знаю, что это может быть проблемой. Люди, имеющие многолетний опыт работы без СИЗ на оборудовании под напряжением, чувствуют, что знают, что делают, и сопротивляются изменениям. Обучение и контроль со стороны руководства важны для обеспечения соблюдения программы электробезопасности.
Вопрос: А как насчет инженера, который просто осматривает распределительное устройство?
Ответ: Обследование обычно называют «сбором данных». Если этот процесс не требует снятия каких-либо крышек оборудования, выкатывания выключателей и т. д., СИЗ не требуются. На самом деле, для проведения опроса не требуется «квалифицированный человек». Однако часто приходится открывать крышку для проверки настройки большого автоматического выключателя или другого визуального осмотра. Для этого потребуется квалифицированный человек, носящий надлежащие СИЗ.
Вопрос: Какой процент предприятий, по вашему мнению, завершил свои исследования вспышек дуги?
Ответ: Основываясь на беседах с десятками тысяч людей за последние десять лет, я могу предположить, что только 10% медицинских учреждений завершили исследования ФП. Это много объектов, которые еще нуждаются в этой работе.
Вопрос: Когда искра становится более крупной дугой?
Ответ: Все разломы начинаются как маленькие дуги; главное — убедиться, что защита от перегрузки по току выше по потоку устраняет неисправность в кратчайшие сроки, чтобы ограничить дугу. Использование современных токоограничивающих предохранителей является одним из наиболее экономичных способов сделать это. Искра может стать опасной вспышкой дуги только в том случае, если имеется достаточное напряжение и ток короткого замыкания, чтобы вызвать образование дуги в воздухе и поддерживать ее достаточно долго.
Вопрос: Какова минимальная защита органов слуха NRR для обычных средств индивидуальной защиты от дугового разряда?
Ответ: В стандарте NFPA 70E 2012 просто указано «защита органов слуха (канальные вкладыши)». При поиске 70E я не нашел ссылок на конкретный уровень защиты органов слуха.
Вопрос: Наша фирма обеспечивает техническое обслуживание и строительные услуги на многочисленных базах Министерства обороны.Кто несет ответственность за проведение исследования короткого замыкания и анализа опасности вспышки дуги?Компания или владелец?
Ответ: Как правило, владелец оборудования должен предоставить анализ и маркировку оборудования. Обычно владелец заключает контракт с инженерной компанией на выполнение этой работы и оплачивает ее.
Вопрос: Одинаковы ли требования к специалистам по связи, использующим Ethernet, оптоволоконные кабели для распределительных устройств, и к электрикам в целом в отношении средств индивидуальной защиты?
Ответ: Кабели Ethernet и оптоволоконные кабели не имеют опасных уровней напряжения и тока. Однако, если они используют их как систему связи внутри электрического распределительного устройства (т. е. счетчики, средства управления выключателями и т. д.), требуются средства индивидуальной защиты, и квалифицированные люди должны выполнять работы по подключению, которые находятся внутри распределительного устройства или другого оборудования распределения электроэнергии, если это необходимо. находится под напряжением.
Вопрос: Какова степень опасности при подключении штекера к шине? Шина 100 ампер, вилка 20 CB, 208 вольт.
Ответ: Шинные штекеры могут быть опасны с точки зрения опасности возникновения дугового разряда. В течение многих лет рабочими было обычной практикой «горячее подключение» этих устройств к воздушным распределительным шинопроводам и из них. Считалось, что это безопасно, пока люди не увидели, сколько аварий с дуговым разрядом привело к травмам и смертельным исходам. Даже вилка на 100 А может быть очень опасной, особенно на шинопроводе 480 В из-за очень высоких токов короткого замыкания, которые могут проходить через шинопровод. При напряжении 208 В опасность намного меньше, но все же следует провести анализ вспышки дуги, чтобы точно определить, какие средства индивидуальной защиты потребуются для выполнения этой операции.
Вопрос: Я знаю, что государственные учреждения не «обязаны» соблюдать OSHA. Я также знаю, что если вы читаете дальше в OSHA, там говорится, что вы должны разработать стандарт, который соответствует или превосходит стандарты OSHA. Что это за стандарт?
Ответ: OSHA имеет юрисдикцию только в отношении работодателей/рабочих мест в частном секторе, но не федеральных/государственных/муниципальных государственных учреждений. Тем не менее, я консультировался со многими агентствами федерального правительства, и все они знают о NFPA 70E и опасностях, связанных с электричеством, и хотят соблюдать его. Большинство государственных учреждений следуют NFPA 70E, потому что это правильно для их сотрудников, и они не хотят судебных исков из-за несчастных случаев.
Вопрос: Каков минимальный уровень напряжения (переменного и постоянного тока), применимый к дуговой безопасности?
Ответ: В стандарте NFPA 70E 2012 говорится, что опасность дугового разряда и поражения электрическим током существует только в том случае, если оборудование работает при напряжении «50 вольт или выше» (переменного или постоянного тока), поэтому этот уровень определяет минимальный уровень опасности. Смертельный шок может произойти даже при напряжении 120 вольт и выше. Вспышка дуги действительно не представляет серьезной потенциальной опасности, пока уровни напряжения не превысят 120 вольт (208 В и выше).
Вопрос: Может ли человек находиться в пределах дугового разряда, если он не выполняет работы на оборудовании?
Ответ: Граница вспышки дуги не существует до тех пор, пока оборудование, находящееся под напряжением, не будет открыто (сняты крышки и т.д.). При нормальной работе закрытого оборудования нет необходимости в наличии СИЗ рядом с оборудованием. Однако, если оборудование открыто и на нем работают люди в СИЗ, в рабочей зоне не должно быть никого, кроме квалифицированных работников, одетых в СИЗ. В некоторых случаях граница вспышки дуги может находиться на расстоянии ста или более футов от оборудования. Это необычно, но мы это видели.
Вопрос: Почему NFPA 70E запускает дугу при 240 В, а IEEE 1584 — при 208 В?
Ответ: IEEE 1584 в основном написан инженерами-электриками, которые склонны быть очень консервативными и ищут «наихудшие идеальные условия». В комитеты NFPA 70E входят инженеры, электрики и другие, менее консервативные люди, склонные смотреть на вещи более прагматично. Это мое «осведомленное мнение». Но различия между уровнями опасности при 240 В и 208 В довольно малы, когда речь идет об опасности вспышки дуги.
Вопрос: Должны ли люди, занимающиеся техническим обслуживанием электростанций, проходить обучение технике безопасности?
Ответ: Да, абсолютно. Электростанция общего назначения выглядит точно так же, как крупный промышленный объект по типу электрического оборудования внутри и уровням опасности, которые присутствуют. Там, где задействованы воздушные и подземные распределительные сети и наружные подстанции, рабочие задачи совершенно разные, и большинство работников коммунальных служб используют разные методы обеспечения безопасности, такие как NESC (Национальный кодекс электробезопасности). Для такой рабочей среды NFPA 70E обычно не используется.
Вопрос: Требуются ли средства индивидуальной защиты при работе с выключателем при закрытых дверях?
Ответ: Опять же, для работы автоматических выключателей (вкл.-выкл.-сброс) обычно не требуются средства индивидуальной защиты, если оборудование закрыто и работает нормально. Тем не менее, для мощных автоматических выключателей более 600 А и выключателей среднего напряжения 1000 вольт или выше разумно будет использовать СИЗ для работы выключателя, а СИЗ абсолютно необходимы для установки выключателя в стеллаж. Для выключателей с электрическим приводом было бы довольно легко обеспечить дистанционный выключатель для управления выключателем из-за пределов опасной зоны.
Вопрос: Может ли панель выйти из строя сама по себе или это должно быть вызвано человеческим фактором?
Ответ: Панели и другое электрическое оборудование иногда выходят из строя «спонтанно», без присутствия кого-либо, но это происходит довольно редко. Обычно это вызвано плохим обслуживанием/накоплением грязи на шине, ослабленным соединением кабеля или шины, крысой или другими тварями, которые проникают в шину. Всякий раз, когда кто-то получает травму, это почти всегда происходит из-за небезопасных действий этого человека.
Вопрос: Действительно ли нам необходимо проводить исследование дугового разряда для наружной подстанции АИС?
Ответ: В основном эти подстанции на открытом воздухе принадлежат электроэнергетическим компаниям, хотя некоторые из них принадлежат более крупным промышленным потребителям. Мы видели некоторые исследования вспышки дуги, проведенные на открытых подстанциях AIS, которые находятся в частной собственности. Процесс исследования немного отличается от того, что было бы сделано для типичной внутренней системы. Я думаю, что у коммунальных предприятий есть свои собственные требования для этого, и электрические коммунальные предприятия фактически освобождены как «особая отрасль» от требований NFPA 70E.
Вопрос: Почему вспышка дуги может распространяться?
Ответ: Вспышка дуги обычно начинается между однофазным проводом и землей, хотя может перейти и на другую фазу (редко). Как только возникает дуга фаза-земля, она полна горячей дуговой плазмы и газов, обладающих достаточной проводимостью. Это приводит к немедленному отказу второй и третьей фазы, поэтому инженеры всегда предполагают, что каждая вспышка дуги в трехфазной системе будет трехфазным дуговым замыканием. Как только образуется трехфазная дуга, она имеет тенденцию двигаться вверх, если это возможно, к источнику входящих фидеров (в распределительном устройстве, к главному выключателю), где больше энергии для питания короткого замыкания. Этого не произойдет, если в оборудовании имеется достаточное количество барьеров, препятствующих распространению дугового замыкания. Таким образом, распространение более распространено в распределительных щитах, ЦУДах и щитах, чем в конструкциях секционных распределительных устройств.
Вопрос: NFOA 70E FPN, на который я ссылался, относится к необходимости носить СИЗ с защитой от дугового разряда для работы распределительного устройства, даже если оно закрыто всеми крышками.
Ответ: Я вижу, что ответ, который мы дали вам во время онлайн-вебинара, был неправильным. Вы упомянули 130.7(C)(9) FPN № 1 в NFPA 70E 2009, а мы искали в NFPA 70E 2012, где эти FPN теперь называются «Информационными примечаниями». Я думаю, что путаница возникает при использовании «таблиц задач» 130.7 (C) (9) в вашем старом стандарте NFPA 70E рекомендации по средствам индивидуальной защиты являются оценочными, и они, как правило, очень консервативны, чтобы охватывать наихудшие ситуации. Нормально работающие выключатели распределительных устройств или выключатели с закрытыми дверями не должны требовать СИЗ (однако для выкатных выключателей в выдвижном механизме определенно требуются СИЗ). Сказав это, если бы я собирался переключать выключатель на 4000 А 480 В в грязном старом распределительном устройстве, которому было 40 лет и которое никогда не обслуживалось на мерзком старом сталелитейном заводе, я думаю, что я бы надел взрывозащитный костюм категории 4, чтобы сделать это. Это.
Вопрос: Кто несет ответственность за стоимость одежды hazard 2 FR?
Ответ: Требования OSHA гласят, что работодатель должен предоставить, а работник должен использовать СИЗ (все категории СИЗ и другое оборудование для обеспечения безопасности, например, изолированные инструменты и т. д.).
Вопрос: Есть ли какие-либо мнения относительно использования измерительных проводов с плавкими предохранителями при использовании мультиметра — в отличие от встроенного в мультиметр предохранителя?
Ответ: Не фанат сплавленных проводов. Я думаю, что мы создаем еще одну опасность, когда пытаемся соединить провода для защиты. Перегоревший предохранитель в измерителе не даст показаний, а перегоревший предохранитель в измерительном проводе даст ложные показания.
Вопрос: Какие источники следует использовать для анализа вспышки дуги постоянного тока?
Ответ: Таблица 130.4 (C) (b) NFPA 70E
Классификация опасных зон — Опасные зоны — Краткие советы № 124
Основной проблемой безопасности на всех рабочих местах являются пожары и взрывы. Никакому другому аспекту безопасности не уделяется столько внимания в виде кодексов и стандартов. Электрическое оборудование может и вызывает пожары и/или взрывы в определенных атмосферах. Чтобы свести к минимуму риск этих пожаров или взрывов, электрическое/электронное оборудование должно быть спроектировано, испытано и маркировано как приемлемое для использования в местах, где оно установлено.
Классифицированные опасные зоны — это зоны, где при нормальных или ненормальных условиях может существовать опасность пожара или взрыва из-за присутствия легковоспламеняющихся, горючих или горючих газов, паров, жидкостей, пыли или волокон/летучих частиц. Эти области классифицируются исключительно с целью обеспечения безопасной и надлежащей спецификации и установки электрического/электронного оборудования.
Стандарты для электрических установок были установлены и регулируются различными организациями по всему миру для обеспечения безопасности электрических систем в опасных зонах.
В США система классификации опасных зон определяется Национальной ассоциацией противопожарной защиты (NFPA) 70®, Национальным электротехническим кодексом® (NEC). NFPA 70 NEC использует знакомую систему классов/подразделений и добавил американизированную версию системы зон IEC Международной электрохимической комиссии (IEC), которая поддерживает методы проводки и методы защиты NEC.
NFPA 70 Статьи NEC с 500 по 503 охватывают требования к электрическому/электронному оборудованию и проводке для всех напряжений в классе I, разделах 1 и 2; класс II, разделы 1 и 2; и класс III, разделы 1 и 2.
NFPA 70 Статьи NEC 505 и 506 охватывают требования к системе классификации Американизированных зон в качестве альтернативы системе классификации Класса и Подразделения.
NFPA 70 Классы, разделы и группы NEC
NFPA 70 NEC устанавливает классификацию зон на основе классов, категорий и групп, которые в совокупности определяют опасные условия конкретной зоны. Этот метод классификации обеспечивает описание опасного материала, который может присутствовать, и вероятность его присутствия, чтобы можно было выбрать соответствующее оборудование и следовать безопасным методам установки.
Управление по безопасности и гигиене труда (OSHA) приняло эти классификации опасных веществ, и все, кроме «групп», определены в 29 Кодексе Федерального реестра (CFR) 1910.399. В 29 CFR 1910.307(c)(2)(ii) OSHA требует, чтобы все оборудование, используемое в опасной зоне, имело маркировку с указанием класса, группы и рабочей температуры или диапазона температур, для которых оно одобрено. Хотя OSHA не дает определения групповых классификаций в 29 CFR 1910.307 или 399, они содержат примечание в разделе 29.CFR 1910.307(c)(1), в котором говорится: « NFPA 70, Национальный электротехнический кодекс, перечисляет или определяет опасные газы, пары и пыль по «группам», характеризующимся их воспламеняющимися или горючими свойствами». Чтобы соответствовать требованиям OSHA к маркировке, маркировка должна включать группу опасности, для работы в которой разрешено оборудование. Класс
определяет тип взрывоопасных или воспламеняющихся веществ, присутствующих в атмосфере. Раздел определяет вероятность присутствия опасного материала во взрывоопасной или воспламеняющейся концентрации. C класс I горючие газы и пары относятся к одной из четырех групп (группы A, B, C или D) на основании их физических свойств и легкости воспламенения. Горючая пыль класса II сгруппирована в одну из трех (3) групп: E горючая металлическая пыль, F горючая углеродистая пыль или G другая горючая пыль.
NFPA 70 Классы опасных зон NEC, разделы и группы | ||
---|---|---|
Класс | Подразделение | Группа |
I – Могут присутствовать легковоспламеняющиеся газы или пары | 1 – Воспламеняющиеся концентрации опасностей существуют при нормальных условиях эксплуатации и/или когда опасность вызвана частыми работами по техническому обслуживанию или ремонту или частым отказом оборудования 2 – Воспламеняющиеся концентрации опасностей существуют при ненормальных условиях эксплуатации |
Группа A – Ацетилен Группа B – водород, бутадиен, этиленоксид, пропиленоксид и акролеин Группа C – Этилен, циклопропан и этиловый эфир Группа D – Ацетон, аммиак, бензол, бутан, этанол, бензин, гексан, метан, метанол, метан, нафта, природный газ, пропан и толуол |
II – Может присутствовать горючая пыль | 1 – Воспламеняющиеся концентрации опасностей существуют при нормальных условиях эксплуатации и/или когда опасность вызвана частыми работами по техническому обслуживанию или ремонту или частым отказом оборудования 2 – Воспламеняющиеся концентрации опасностей существуют при ненормальных условиях эксплуатации |
E – Горючая металлическая пыль: алюминий, технические сплавы и магний F – Горючая углеродистая пыль: сажа, древесный уголь, угольная и коксовая пыль G – Прочая горючая пыль: химикаты, мука, зерно, пластик и древесина |
III – Могут присутствовать легко воспламеняющиеся волокна или летучие частицы | 1 – Воспламеняющиеся концентрации опасностей существуют при нормальных условиях эксплуатации и/или там, где опасность вызвана частыми работами по техническому обслуживанию или ремонту или частым отказом оборудования 2 – При ненормальных условиях эксплуатации существуют воспламеняющиеся концентрации опасностей |
Не применимо |
Система классификации зон NEC NFPA 70
Система классификации зон предлагается в качестве альтернативы системе классов и категорий. Это американизированная версия системы зон Международной электрохимической комиссии (IEC), которая поддерживает методы проводки и методы защиты NEC. Зона определяет общий характер – если это газ или пыль – и вероятность нахождения опасного материала в горючей концентрации в окружающей атмосфере. Зоны основаны на том, как часто присутствует опасность, а не на нормальных и ненормальных условиях.
NFPA 70 NEC Опасные зоны | |
---|---|
Газы, пары и туманы | 0 – Воспламеняющиеся концентрации легковоспламеняющихся газов или паров, присутствующие постоянно или в течение длительного периода времени |
1 – воспламеняющиеся концентрации легковоспламеняющихся газов или паров, которые вероятны при нормальных условиях эксплуатации; может часто возникать из-за операций по ремонту/техническому обслуживанию или утечки; или оборудование эксплуатируется таким образом, что поломка/неправильная работа оборудования может привести к выбросу воспламеняющихся концентраций горючих газов или паров и отказу оборудования | |
2 – воспламеняющиеся концентрации легковоспламеняющихся газов или паров, которые маловероятны при нормальных условиях эксплуатации, а если и возникают, то только в течение короткого периода времени; или летучие легковоспламеняющиеся жидкости, газы или пары находятся внутри закрытых емкостей/систем и могут выйти наружу только в результате случайного разрыва; или летучих легковоспламеняющихся жидкостей, газов или паров обычно предотвращает принудительная механическая вентиляция, но они могут стать опасными из-за отказа системы | |
Пыль и волокна/муски | 20 – Горючая пыль или воспламеняющиеся волокна/летучие частицы присутствуют постоянно или в течение длительного периода времени |
21 – горючая пыль или воспламеняющиеся волокна/летучие частицы могут образовываться при нормальных условиях эксплуатации; или могут возникать часто из-за операций по ремонту/техобслуживанию или утечек; или оборудование эксплуатируется таким образом, что поломка/неправильная работа может привести к выбросу воспламеняющихся концентраций горючей пыли или волокон/мусора и отказу оборудования | |
22 – горючая пыль или воспламеняющиеся волокна/летучие частицы могут образовываться при нормальных условиях эксплуатации; или могут возникать часто из-за операций по ремонту/техобслуживанию или утечек; или оборудование эксплуатируется таким образом, что поломка/неправильная работа может привести к выбросу воспламеняющихся концентраций горючей пыли или волокон/мусора и отказу оборудования |
Группа определяет тип опасного материала и частично расположение в окружающей атмосфере.
NFPA 70 NEC Группы опасных зон | ||
---|---|---|
Группа I | Группа II | Группа III |
Шахты, восприимчивые к рудничному газу (горючая смесь газов, естественным образом встречающаяся в шахте | Взрывоопасный газ Атмосферы, отличные от шахтных, восприимчивых к рудничному газу – оборудование группы II подразделяется на три подгруппы | Взрывоопасная пыль – оборудование группы III подразделяется на три подгруппы |
A – Атмосферы, содержащие ацетон, аммиак, этиловый спирт, бензин, метан, пропан или газы/пары эквивалентной опасности | A – Атмосферы, содержащие твердые частицы и волокна размером более 500 микрон, которые могут взвешиваться в воздухе и осаждаться | |
B– Атмосферы, содержащие ацетальдегид, этилен или газы/пары эквивалентной опасности | B – Атмосферы, содержащие горючую пыль, кроме горючей металлической пыли | |
C – Атмосферы, содержащие ацетилен, водород или газы/пары эквивалентной опасности | C – Атмосферы, содержащие горючую металлическую пыль |
Заключение
Определение класса, подкласса и группы или зоны и группы имеет решающее значение для правильного применения требований для данного опасного места.
Добавить комментарий
