Подключение датчиков движения.Виды и схемы.Работа и особенности

Датчиком движения называется электронное инфракрасное устройство, обнаруживающее перемещение живых существ и включающее питание освещения и других электронных устройств. Чаще всего такие датчики монтируют для освещения, но могут применяться для других целей, например, включения звуковой сигнализации и т.д.

Датчик движения функционирует по принципу электрического выключателя. Обычный электрический выключатель мы включаем и выключаем механически рукой, а датчик движения включается автоматически, реагируя на движение, и выключается автоматически при прекращении движения.

Датчик движения используют совместно с освещением, а также на включение звуковой сигнализации, на открытие дверей, как например, двери супермаркета, и т.п.

По месту расположения:

  • Периметрические, используются на улице.
  • Периферийные.
  • Внутренние.
Принципу действия:
  • Ультразвуковые – реакция на волны звука повышенной частоты.
  • Микроволновые – реагируют на радиоволны высокой частоты.
  • Инфракрасные – используют излучение теплоты.
  • Активные – оснащены приемником и передатчиком.
  • Пассивные – без передатчика.
Виду срабатывания:
  • Тепловые – срабатывают при изменении температуры.
  • Звуковые – действуют на колебания воздуха.
  • Колебательные – срабатывают на действие магнитного поля.
Конструкции:
  • 1-позиционные – оснащены передатчиком и приемником в одном корпусе.
  • 2-позиционные – приемник и передатчик в разных корпусах.
  • Многопозиционные – оснащены несколькими блоками.
Типу монтажа:
  • Многофункциональные.
  • Комнатные.
  • Наружные.
  • Накладные (настенные).
  • Потолочные (для подвесного потолка).
  • Врезные (для офисов).

Принцип действия

Принцип работы не вызывает трудностей для понимания, и является простым.  Детектор обнаруживает объект, выдает сигнал на реле, которое замыкает цепь, лампочка загорается.

Подключение датчиков движения на примере

Чтобы лучше понять, как работает датчик движения, проведем опыт с подключением к лампочке. Для этого нам понадобится:
  • Датчик движения.
  • Электрическая вилка.
  • Отвертка индикаторная для поиска фазы.
  • Электрический патрон.
  • Лампочка.
  • Винтовой зажим.
  • Провод.
  • Зачистной инструмент.

Сначала сделаем подключение лампочки напрямую в розетку, а потом в разрыв цепи подключим датчик движения для того, чтобы понять работу датчика.

Берем электрический провод и подключаем концы к вилке. Для зачистки провода используем специальный зачистной инструмент, которым удобно пользоваться. С противоположной стороны устанавливаем патрон. Вкручиваем лампочку.

С помощью индикаторной отвертки определяем, где в розетке фаза. Вставляем вилку в розетку и убеждаемся, что лампочка горит. Теперь нужно в разрыв провода установить датчик движения. Отключаем электропитание и разрезаем обе жилы. Зачищаем концы проводов.

Теперь наша задача установить датчик в разрыв питающего провода. Нужно подвести к датчику согласно инструкции, ноль для его питания, и фазу пропустить через датчик на лампочку. Фаза зайдет в коричневый провод, выйдет из красного провода и зайдет на лампочку. Соединяем по этой схеме. Берем винтовой зажим и соединяем.

На самом датчике есть два реостата. Один реостат отвечает за время суток. Его можно использовать не только на освещение, но и на включение других устройств. На левом регуляторе слева от него нарисовано солнце, а справа нарисована луна. То есть, для того, чтобы использовать датчик в светлое время суток, переключатель ставим в режим, где обозначено солнце. Если мы датчик будем использовать ночью для освещения, то датчик переключаем в режим темного времени суток.

Для нашего опыта проверки включим в режим светлого времени суток, так как делаем проверку при свете. Второй датчик отвечает за время отключения. Мы можем установить его на минимум, и он будет выключаться через 5 секунд, либо установить на максимум, то есть, увеличить время с момента прекращения движения. Теперь включаем вилку в розетку, согласно ранее установленной полярности. Производим движение рукой, датчик включает лампу. Теперь не совершаем никаких движений, проходит несколько секунд, датчик выключается. Подключение датчиков движения происходит подобным образом.

Схемы подключения

Подключение датчиков движения осуществляется по обычной схеме замыкания и размыкания цепи лампочек. Если необходимо постоянное освещение, но при этом ничего не двигается, то в схему включают параллельно датчику движения обычный выключатель. При включении выключателя свет будет гореть за счет обходной цепи. При отключении выключателя контроль освещения перейдет к датчику движения.

Подключение датчиков движения (несколько)

Чаще всего бывает, что форма помещения не позволяет охватить все его пространство одним датчиком, например, за поворотом в коридоре. В этом случае располагают несколько датчиков, и подключают их по параллельной схеме. В результате срабатывания любого датчика, цепь замыкается, и напряжение подается к приборам освещения. При таком способе соединения нельзя забывать о том, что лампы освещения и датчики необходимо подключать от одной фазы. В противном случае произойдет короткое замыкание.

Датчики движения располагают таким образом, чтобы угол обзора образовался наибольшей величины по направлению на предполагаемую область движения объектов. При этом окна, двери и интерьер помещения не должны экранировать и мешать работе датчика.

Датчики движения имеют свойство допустимой длительной величины мощности от 500 до 1000 ватт. Поэтому они имеют ограничение по использованию с высокой нагрузкой.

При необходимости включения многих мощных приборов освещения, подключение датчиков движения производится через магнитный пускатель.

При приобретении датчика, в его комплекте смотрите инструкцию по установке и настройке. Обычно на корпусе указывают схему устройства. Под крышкой датчика есть колодка для подключения, и видны три контакта по цветам. Провода подключают с помощью зажимов. Если кабель многожильный, то используют втулочные наконечники.

Особенности подключения

Электрический ток поступает на датчик по двум проводникам: коричневый – фаза, и синий – ноль. Из датчика фаза идет на один контакт лампочки. Другой конец лампы подключается к клемме ноля.

При возникновении движения в контрольном месте датчик срабатывает и замыкает контакты реле, которое подает фазу на светильник.

В клеммной колодке есть винтовые зажимы, поэтому провода подключают с наконечниками. Провод фазы рекомендуется подключать по схеме, указанной в инструкции.

Подключение датчиков движения сопровождается некоторыми особенностями:
  • После соединения проводки закрывают крышку и переходят к подключению проводов в распредкоробке.
  • В коробку подводится 9 проводов: 2 – от лампы, 3 – от датчика, 2 — от выключателя, 2 – ноль и фаза.
  • Провода на датчике: коричневый (белый) – фаза, синий (зеленый) – ноль, красный – подключение к сети.
  • Соединение проводов производят следующим образом: провод фазы (коричневый) соединяют с коричневым (белым) проводом фазы датчика и проводом от выключателя. Провод нуля питающего кабеля соединяют с нулем датчика и нулем лампы освещения.
  • Остались три провода – красный от датчика, коричневый от лампы и второй провод от выключателя. Их соединяют.

Датчик подключен к освещению. После подачи питания датчик показывает свою реакцию на движение, тем самым замыкая цепь освещения.

Инструкция по монтажу

Мы разобрались со схемой подключения и принципом действия. Теперь остался важный и последний этап работы —  разобраться с монтажом датчика движения.

Чтобы самостоятельно осуществить монтаж и подключение датчиков движения к питающей сети, необходимо следовать по определенному порядку:
  • Выбрать схему подключения (один датчик, либо несколько, с выключателем или без него и т.д.).
  • Определить самое подходящее место и направление для монтажа датчика движения. Обычно датчик закрепляют на потолке, либо в углу помещения. При уличном монтаже нужно смотреть по обстановке. Основным параметром является угол обзора датчика. Необходимо выбрать самое подходящее место для расположения корпуса датчика таким образом, чтобы не было мертвых зон (места, которые датчик не охватывает своим действием). Для этого рекомендуется применить опоры фонарей или несущую стену здания.
  • В распределительном щите отключить электричество для того, чтобы обеспечить безопасность при подключении проводов.
  • По выбранному варианту схемы выполнить подключение трех проводов к контактам корпуса датчика и в корпусе прибора освещения. При этом не нужно забывать о соблюдении маркировки по цветам проводов и обозначениях разъемов, во избежание путаницы. При неправильном подключении ноля и фазы вы подвергаете себя опасности, а также навредите электропроводке, поэтому при подключении нужно работать аккуратно и осторожно.
  • На корпусе датчика нужно настроить регуляторы, выбрать их оптимальные настройки. На корпусе датчика могут быть несколько распространенных регуляторов: Lux – уровень света для срабатывания, Time – задержка по времени выключения освещения, Sens – чувствительность сенсора датчика, Mic – уровень шума для срабатывания датчика. Эти настройки в каждом случае индивидуальны.
  • Подать питание в распределительном щите и протестировать работу датчика движения. Если необходимо, то изменить расположение датчика, или перенастроить чувствительность и другие настройки.

Корпус датчика рекомендуется располагать как можно дальше от приборов, испускающих электромагнитные волны, так как они отрицательно действуют на работу датчика, и могут создать условия для его ложных срабатываний.

При подключении датчика на садовом участке, лучше расположить его дальше от кустов, деревьев и других объектов, создающих помехи.

Похожие темы:
  • Датчики движения для освещения. Виды и работа. Применение
  • Проходные выключатели и перекрестные. Схема расключения
  • Дистанционные выключатели и розетки. Виды и работа. Плюсы и минусы
  • GSM розетки электрические. Виды и работа. Плюсы и минусы
  • Умные лампы. Устройство и виды. Работа и применение
  • Датчики освещения. Виды и устройство. Работа и применение
  • Светильники на солнечных батареях. Виды. Устройство и работа

Универсальная схема подключения датчика движения для освещения (с фотографиями и схемой подключения)

30 дек 2022

Автор:
Администратор

829

Универсальная схема подключения датчика движения для освещения (с фотографиями и схемой подключения).

Купив датчик движения Покупатель задается вопросом: «Что делать дальше? Как правильно подключить датчик движения? Можно ли сделать так, чтобы один и тот же светильник работал от двух или от нескольких датчиков движения? Например при использовании верхнего и нижнего датчика движения на лестнице (лестничном марше) или при использовании датчика движенияв длинном коридоре. Можно ли сочетать работу датчика движения с возможностью включить и выключить свет обычным выключателем? Как правильно установить и разместить датчик движения?»

На эти и другие вопросы, которые возникают в ходе установки датчиков движения мы постараемся ответить.

Понять как выполняется типовое подключение датчика движения очень просто – то же самое, как подключить самый обыкновенный выключатель. И в том, и в другом случае элемент либо замыкает, либо же размыкает электрическую цепь, поэтому схема подключения датчика движения ничем не отличается от подключения через выключатель

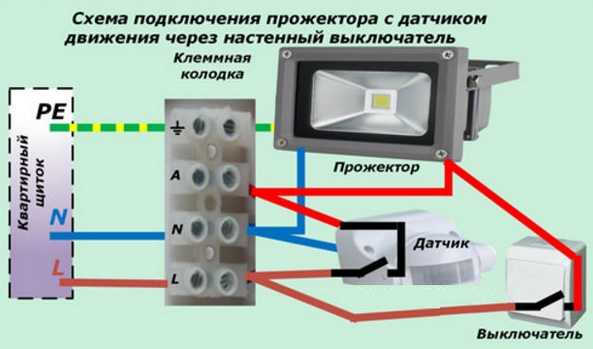

Схема подключения датчика движения для освещения, для работы в двух режимах (датчик + выключатель)

В случае необходимости постоянной работы светильника при условии полного отсутствия какого-либо перемещения, в состав схемы может быть включен выключатель путем параллельного его подключения к датчику движения.

Благодаря этому при включении выключателя лампа освещения будет подключена по другой цепи в обход датчика, тогда как при отключенном выключателе контроль над состоянием освещения целиком и полностью вернется к датчику движения

Схема подключения нескольких датчиков движения для освещения (несколько датчиков = один светильник)

Нередко возникают ситуации, когда специфика помещения делает физически невозможным охват всей площади помещения средствами лишь одного устройства. Так, если ограничиться установкой одним датчиком движения в изогнутом коридоре, он не будет срабатывать тогда, когда человек будет передвигаться за изгибом.

В подобных случаях используется такая схема подключения датчика движения, когда несколько устройств подключаются друг к другу параллельно.

      Иначе говоря, фаза с нулем отдельно и без прерываний подается на каждый из датчиков, после чего осуществляется подсоединение всех их выходов к освещению. В результате этого срабатывание любого из датчиков замыкает цепь, подавая рабочее напряжение на контакты светильника.
Заметка: При таком подключении важно понимать, что оба (или несколько) датчиков движения должны подключаться от одной и той же фазы, а не от разных фаз, иначе возникнет междуфазное короткое замыкание.

Правильная установка датчика движения

Кроме того, технические условия и особенности планировки помещения также оказывают непосредственное влияние на подключение.

Устанавливать смонтированный датчик нужно таким образом, чтобы он получал как можно больший угол обзора на предполагаемые зоны вторжения, причем последние не должны экранировать элементы интерьера, а также проемы дверей и окон.

Датчики движения характеризуются средним значением номинальной мощности на уровне 500-1000 Вт. Это выступает ограничением для их использования в условиях большой нагрузки.

При возникновении необходимости в подключении через датчики сразу нескольких мощных ламп лучшим решением станет использование магнитного пускателя

В завершение – рекомендации относительно установки:

• в зону видимости устройства, устанавливаемого на улице, не должны попадать объекты, излучающие свет или тепло. Не устанавливайте датчик вблизи деревьев и кустов, которые наверняка будут препятствовать правильному выявлению движения;

• принимайте во внимание и старайтесь сводить к минимуму возможное воздействие электромагнитных излучений, которые могут отразиться на ложных срабатываниях устройства;

• устройство следует направлять непосредственно на ту зону, выявление движения в которой должно служить сигналом для включения света;

Можно ли подключить два датчика движения к одному источнику света?

Датчики движения не вездесущи — они не могут быть всевидящими, потому что они в определенной степени являются направленными.

Они предназначены для покрытия определенной области, на которую они направлены.

В противном случае они срабатывали бы постоянно.

Но что, если у вас есть один свет, который вы хотите активировать в зависимости от движения в разных местах?

Вы не можете охватить все одним датчиком, но можете ли вы подключить один свет (или набор огней) к двум датчикам?

К одному источнику света можно подключить два датчика движения, но не последовательно; в противном случае, чтобы свет работал, оба должны быть активированы. Вы можете подключить датчики к свету отдельно в параллельной цепи, и они будут работать независимо.

Чтобы объяснить немного подробнее, давайте посмотрим на:

  • Возможно ли, чтобы два датчика движения работали на одном и том же свете
  • Почему нельзя последовательно подключить датчики движения
  • Как подключить несколько датчиков движения к одной цепи

Можно ли подключить два датчика движения к одному источнику света?

Можно подключить два датчика движения к одному и тому же источнику света, если правильно их подключить.

Это может быть очень полезно.

Для внутренних датчиков вам может понадобиться, чтобы освещение лестницы было подключено к датчику движения вверху и внизу лестницы, чтобы свет включался, когда вы приближаетесь к ним с любого этажа.

Снаружи вы можете подключить все освещение к датчикам движения, охватывающим переднюю и заднюю часть дома.

Используя наружное освещение для отпугивания потенциальных злоумышленников, вы получите больше зоны действия без необходимости дублировать освещение — достаточно нескольких датчиков.

Теоретически, вы можете иметь столько датчиков, сколько захотите, что может быть полезно для уличного освещения, если вы хотите охватить более двух направлений и у вас обширный сад.

Важно то, как они подключены, так что давайте рассмотрим это подробнее.

Можете ли вы последовательно подключить датчики PIR?

Для ясности, датчики движения с гирляндным подключением будут подключаться к одной и той же цепи в одном контуре.

Это называется последовательной цепью, в которой ток проходит от источника питания через каждый компонент.

Это не сработает, если вам нужно несколько датчиков движения на одной цепи.

Это потому, что датчик движения подобен выключателю света, который естественно находится в положении «выключено».

Когда нет движения, датчик движения находится в собственном положении «выключено», и цепь разорвана.

Как только происходит движение и срабатывает датчик, он замыкает цепь, как при переводе выключателя света в положение «включено».

За исключением случаев, когда по истечении заданного периода времени он автоматически переключается обратно в положение «выключено» и размыкает цепь.

Ток будет течь только по полной цепи, поэтому, если где-то в цепи есть разрыв, ни одно из устройств, подключенных к цепи, не будет получать питание.

Это означает, что если у вас есть два датчика движения на одной цепи, они оба будут в выключенном состоянии, когда нет движения, и ток не будет течь.

Если сработает только один датчик, другой все равно разорвет цепь, поэтому свет работать не будет.

Технически, да, вы можете гирляндно подключить датчики PIR и подключить их последовательно, но только если вы хотите, чтобы свет работал при срабатывании обоих датчиков, а не только при срабатывании одного из них.

И я не могу придумать сценарий, когда это было бы полезно — но дайте мне знать, если сможете!

Связанный: Почему датчики движения дают ложные срабатывания?

Как подключить несколько датчиков движения к одной цепи?

Итак, я сказал, что вы можете подключить более одного датчика движения к цепи, но не можете просто подключить их последовательно.

Как сделать так, чтобы это было полезно?

Это достаточно просто, хотя может потребоваться больше работы с проводкой. Вам нужно подключить их параллельно.

Параллельное подключение по существу создает два отдельных контура цепи.

Пока у вас есть датчики движения на разных шлейфах, всегда будет полностью замкнутая цепь при срабатывании одного из датчиков.

Просто подключите питание к двум датчикам движения отдельно, а затем подключите их оба к свету, прежде чем замкнуть цепь оттуда.

Вот схема:

Как только сработает датчик движения, цепь замкнется, и включится свет.

Единственным недостатком этого — и он очень незначительный — является то, что если вы активируете оба датчика движения один за другим, свет останется включенным на несколько секунд дольше, чем в противном случае.

Давайте используем пример сверху с лестницей. Когда вы приближаетесь к нижней части лестницы, вы активируете датчик на этом этаже, и включается свет.

Затем, когда вы достигаете вершины лестницы, вы активируете датчик верхнего этажа.

Когда датчик нижнего этажа деактивируется, датчик верхнего этажа все равно будет замкнут. Таким образом, свет будет оставаться включенным еще несколько секунд, прежде чем этот датчик снова отключится, и цепь снова разомкнется и прервет поток.

Как я уже сказал, очень незначительное неудобство из-за того, что свет остается включенным немного дольше, чем в противном случае, но стоит упомянуть.

Читайте также: Работают ли датчики движения через стекло?

Заключительные слова

Ответ прост: вы можете подключить несколько датчиков движения к одной цепи, но только параллельно.

Соединение их последовательно бесполезно, а если бы вы это сделали, то у вас все равно мог бы быть только один датчик.

Но несколько датчиков, подключенных параллельно, могут быть полезны для обеспечения того, чтобы ваши огни всегда включались, когда они вам нужны, а не только тогда, когда вы проходите определенную область, где был бы нацелен один датчик движения.

Как вы настраиваете свои датчики движения, и были ли у вас проблемы с их подключением к цепи?

проводка — несколько переключателей движения параллельно ИЛИ работа для лестницы

2017 NEC 210.70.A.2 дает следующее исключение:

Исключение из (A)(2)(1), (A)(2)(2) и (A)(2)(3): в коридорах, на лестницах и у наружных входов, удаленных, центральных или допускается автоматическое управление освещением.

У меня в пристроенном гараже есть лестница, ведущая на чердак.

Означает ли приведенное выше исключение, что я могу удовлетворить требования к цепи освещения, если я установлю один датчик движения внизу лестницы, а другой вверху для управления освещением на лестнице, , без настенных тумблеров ?

Кроме того, я понимаю, как включить свет, если активируются один или оба переключателя движения — просто подключите переключатели параллельно. Но могу ли я это сделать? Нужно ли мне где-нибудь добавлять какую-либо специальную маркировку, чтобы указать на параллельную операцию?

Очень похоже на этот вопрос, но я нахожусь в Соединенных Штатах.

  • электропроводка
  • освещение
  • лестница
  • не включенные в другие категории
  • датчик движения

Если требуется освещение, выключатель для такого освещения, активируемый движением, должен также иметь ручной выключатель. Это требование обычно реализуется как включение/выключение/автоматический переключатель.
