Панели управления электростанцией оснащаются цифровыми контроллерами, которые осуществляют функции контроля, защиты, визуализации и автоматизации работы, делают  запуск/остановку ДЭС вручную или автоматически, защищают от высоких температур охлаждающей жидкости, от уменьшения давления масла в смазочной системе.

Стандартный набор функций панелей управления ДГУ:

  • Управление ДГУ: старт / стоп, переключение режимов работы генераторной установки.
  • Визуализация работы генератора: мощность, напряжение, ток, частота.
  • Визуализация работы двигателя: температура, давление масла, уровень топлива в баке, напряжение АКБ, обороты двигателя.
  • Защита двигателя: низкое давление масла, высокая температура ОЖ, низкий уровень охлаждающей жидкости, высокая/низкая частота оборотов двигателя, недопустимый уровень топлива, недопустимое напряжение АКБ.
  • Защита генератора: высокое/низкое напряжение, перегрузка по току/мощности,  несимметричность нагрузки фаз, высокая /низкая частота генератора, защита от пробоя изоляции.
  • Статистика: счётчик мото-часов, времени до следующего ТО, счётчик потребленной энергии, история ошибок.

Дополнительные опции панели:

  • Автозапуск ДГУ.
  • Управление блоком АВР (переключение нагрузки).
  • Синхронизация между несколькими генераторами или между генератором и сетью.
  • Дистанционный мониторинг ДГУ.
  • Дистанционное управление ДГУ.
  • Управление подогревом двигателя.
  • Интерфейс диагностики и связи панели управления с блоком управления двигателем (CAN шина.)
  • Интерфейсы для подключения дополнительных модулей управления ДГУ (RS232, RS485, USB, LAN).

Наиболее известные производители систем управления для электростанций – ComAp (Чехия) и Deep Sea Electronics (DSE, Великобритания).

InteliLite NT — семейство контроллеров, обеспечивающих защиту, мониторинг и управление генераторами средней и большой мощности. Контроллер предлагает множество функций расширения и связи через дополнительные модули. Доступны две версии: MRS (Ручной удаленный запуск) и AMF (Автоматический запуск).

InteliLite AMF 25 — наиболее популярная панель для ДГУ.

Руководство оператора ComAp InteliLite AMF 25 на русском

Контроллеры для параллельной работы дизель-генераторных установок:

InteliGen NT — основной контроллер для одной и нескольких ДГУ, работающих в режиме резервирования или в параллельном режиме.

MainsCompact NT и InteliMains NT BaseBox предназначены для нескольких (до 31) генераторных установок, работающих параллельно с сетью. InteliMainsNT BaseBox совместим с семействами InteliGenNT и InteliSysNT.

InteliCompact NT предназначен для простых одиночных и групповых применений, для которых необходимы функции АВР, параллельной работы и распределения нагрузки. В стандартный набор функций входит протокол для связи с электронными двигателями по J1939 и CAN BUS.

InteliGen 200 — контроллер для генераторных установок, работающих как в режиме резервирования, так и в параллельном режиме. Имеет простую в использовании функциональность, конфигурацию и установку, а также функции автоматической синхронизации и распределения нагрузки.

InteliGen 500 — это продвинутый контроллер с цветным монитором для генераторных установок  в режиме резервирования и в параллельном режиме.

InteliCompact NT — РУКОВОДСТВО ОПЕРАТОРА, Контроллер генераторной установки для параллельной работы. pdf

InteliGen 200 Контроллер для параллельного применения генераторных установок.pdf

InteliLite NT AMF Руководство по эксплуатации.pdf

Панели управления Deep Sea (DSE)

Контроллер DSE8610 Руководство пользователя .pdf

Руководство оператора по системам управления и измерений серии “DSE 7000”.pdf

Руководство оператора системы управления и аппаратуры серии 8620 модели DSE.pdf

Диспетчеризация ДГУ

Система удаленного мониторинга и управления дизельной электростанцией позволяет оператору дистанционно контролировать все параметры ДЭС, производить ее запуск/остановку и выполнять другие функции, поддерживаемые пультом управления ДЭС.

Функции мониторинга: дистанционная передача параметров ДЭС, передача предупредительных и аварийных сигналов и сигналов пожарно-охранной сигнализации, установленной в контейнере.

Функции управления: дистанционное управление всеми функциями ДЭС через панель управления.

Варианты систем удаленного мониторинга и управления:

Мониторинг и управление через Интернет: позволяет управлять дизельной электростанцией и отслеживать параметры технического состояния установки с помощью установленного между ДЭС и ПК оператора Интернет-соединения.

Мониторинг и управление по сотовой связи GSM: соединение ДЭС и компьютера/контроллера оператора осуществляется по каналу RS232 через GSM-модем. Должна быть подключена функция «передача данных» (CSD), устанавливаются 2 SIM-карты: на объекте и у оператора. Информация о состоянии систем ДЭС передается не только на компьютер оператора, но и дополнительно, в виде СМС-сообщений, на выбранный телефонный номер.

Мониторинг и управление через Ethernet: система по каналу связи Ethernet позволяет удаленно управлять рабой ДЭС в пределах локальной сети. Данные о состоянии и режимах работы передаются на компьютер оператора, с него же производится управление. Дальность работы — до 300 м с возможностью расширения через коммутатор.

Мониторинг и управление по проводному каналу (через CAN-шину): проводная связь между ДГУ и компьютером/контроллером оператора с помощью проводов. Дальность работы — не более 1 км.

Благодаря системе удалённого мониторинга работу дизельного генератора можно контролировать при помощи ПО с компьютера или со смартфона. При подключении функции оповещения по SMS — будет приходить сообщение о том, что генератор принял нагрузку, отключился.

По мощности

По производителю

По двигателю

По цене

Как использовать панель управления дизельным генератором

Панель управления генератором предназначена для управления генераторной установкой.При необходимости любой сложной машине нужен пользовательский интерфейс, который позволяет пользователям следить за ее работой и проверять, эффективна ли ее работа. Механический перегрев, замедление и ускорение обычно изменяются многими факторами (такими как усталость, погодные условия, износ компонентов и компонентов).

Подобно двигателям и генераторам, эти изменения формируют электрические сигналы.Более подробную информацию о генераторе и его компонентах также можно найти в статье.Этот сигнал может управлять производительностью машины посредством интеллектуальной обработки.Благодаря этому контроллеру многие машины в городской среде (например, сигнальные огни и автоматические двери) полностью управляются сами по себе.У них есть датчики для отслеживания изменений физических свойств, таких как температура и скорость, и генерирования соответствующих сигналов.Современные генераторы также имеют аналогичные датчики для контроля за изменением различных параметров.Это можно использовать для управления генератором с панели управления.

Что такое панель управления?

Визуально панель управления представляет собой группу дисплеев, которые измеряют различные параметры, такие как напряжение, ток и частота, посредством дисплея прибора. Прибор и манометр устанавливаются в металлический корпус и обычно имеют антикоррозийное исполнение, чтобы гарантировать, что на них не повлияют дождь и снег.Полезная модель может быть установлена ​​на основной корпус генератора и обычно используется для небольших генераторов.Если он установлен на генераторе, то обычно имеют противоударные прокладки для изоляции пульта управления от вибрации.Панель управления большого промышленного генератора может быть полностью отделена от генератора и обычно достаточно велика, чтобы стоять независимо.Это оборудование также может быть установлено на стойке или на стене рядом с генератором, что является обычным для внутренних приложений, таких как шасси или центр обработки данных.

Панель управления обычно оснащена кнопкой или переключателем, помогающим генератору работать, например, выключение или включение ключа.Переключатели и инструменты обычно группируются по функциям.Это делает использование панели более удобным и безопасным, поскольку сводит к минимуму вероятность того, что операторы случайно выберут или выполнят неправильные операции. Попробуйте выключить виброгенератор пружинным рычагом в полночь, и вы поймете, почему разумно просто выключить выключатель на панели управления.

Как панель управления генератором Работа?

Панель управления становится все более сложным электронным компонентом с микропроцессором, который обрабатывает входные данные от датчиков, чтобы обеспечить самоуправление машиной.Одним из видов обратной связи может быть перегрев, а другим — превышение скорости/низкая скорость и низкое/высокое давление масла.Как правило, тепловой датчик внутри генератора определяет, что тепло аккумулируется в генераторе, а затем передается на микропроцессор на панели управления.Затем микропроцессор принимает эффективные меры для регулировки производительности оборудования, включая отключение, например, из-за низкого давления масла или высокой температуры охлаждающей жидкости, что приводит к накоплению тепла.Эта функция становится все более важной в промышленной среде.Одночиповый микрокомпьютер или одночиповый микрокомпьютер встраивается в схему в панели управления, получает вход датчика по программе и реагирует на него по правилам своей работы

Панель управления может быть объединена с автоматическим переключателем резерва (АВР) для поддержания непрерывности цепи. Как только местная энергосистема выйдет из строя, система автоматического тестирования будет отслеживать сбой питания.Подайте сигнал на панель управления, чтобы запустить генератор.В зависимости от типа генератора панель управления может запустить свечу накаливания (для дизеля) в течение определенного времени.Тогда он запустит генератор автоматическим стартером, так же, как он заводится с ключа, когда вы утром включаете зажигание автомобиля.Когда двигатель достигает оптимальной скорости, стартер отключается.Затем система автоматического тестирования переключается на питание от генератора, и вы можете вернуться к нормальной работе, не лихорадочно соревнуясь в выяснении причины отключения электроэнергии.Эта функция делает его чрезвычайно полезным в плохую погоду в домашних и промышленных условиях для обеспечения непрерывности важных задач.

Как настроить панель управления?

Оборудование панели управления обычно проектируется и изготавливается производителем генератора. Большинство генераторов интегрированы в панель управления.

Некоторые общие функции, предоставляемые текущей панелью управления, включают в себя: непрерывное цифровое считывание, крупносимвольный ЖК-дисплей, время работы, дисплей датчика давления масла и температуры воды, уставку и настраиваемые параметры информации, жгут проводов, удаленные и локальные функции запуска / остановки, а также курс, связанный с функциями машины.

В дополнение к общему набору функций, включенному в стандартное оборудование, у вас также могут быть некоторые особые требования, такие как приборы и измерители, очень специфические параметры для мониторинга, выбор ЖК-дисплея по сравнению с аналоговыми приборами, требования к автоматизации и другие факторы, которые не учитываются. обычно обеспечивается оригинальной панелью управления производителя генератора.Если это так, вы можете настроить панель управления и установить ее на генератор или купить панель управления, соответствующую вашим потребностям, у профессионального стороннего поставщика панели управления. Нестандартные панели очень популярны в промышленных и бытовых генераторах.Dingbo power напоминает вам: в следующий раз, когда вы будете оценивать генератор, не забудьте проверить все детали и функции панели управления, чтобы убедиться, что она соответствует вашим особым потребностям.

Что такое панель управления генератором?

Что такое панель управления генератором?

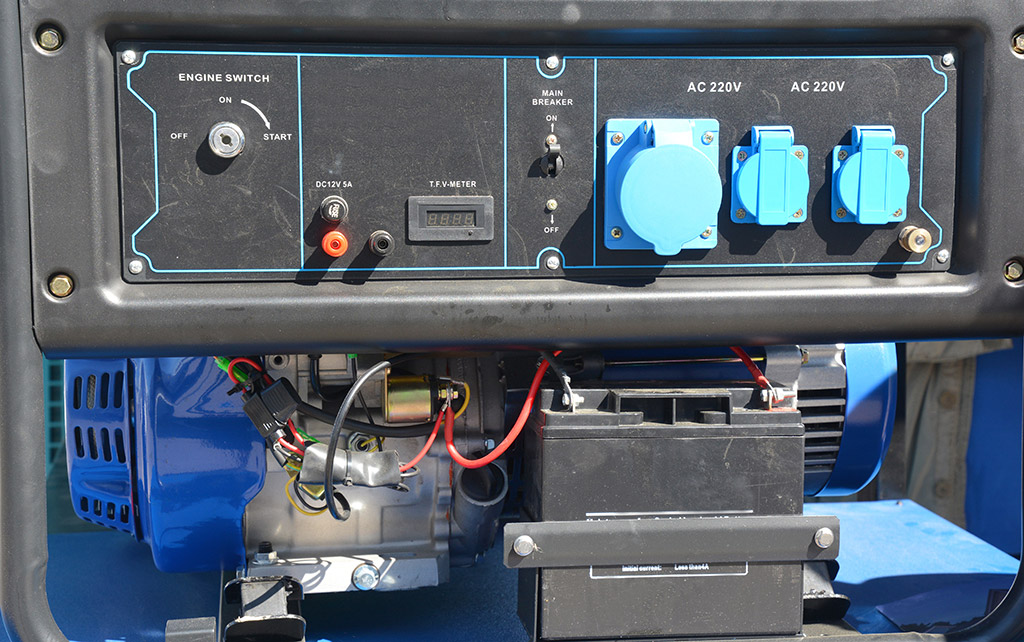

Панель управления генератором — это параметр отображения, на котором представлены различные сведения и параметры, такие как ток, напряжение и частота. В то время как некоторые панели управления имеют встроенные дисплеи, чтобы операторы могли визуально просматривать работу генератора, многие другие панели управления имеют счетчики и датчики, которые отображают информацию.

Независимо от того, имеет ли панель управления встроенный дисплей, счетчики или манометры, они обычно монтируются в металлическом корпусе, защищенном от непогоды, и монтируются на генератор вместе с виброизолирующей прокладкой, помогающей изолировать панель управления от ударов.

Крупные коммерческие генераторы (генераторы промышленного класса и промышленные генераторы высокого напряжения) обычно имеют панели управления, которые отделены от самого генератора из-за их размера. Панели управления, которые подходят для этих генераторов, обычно могут быть автономными, настенными или полочными из-за веса и размера сдвига.

Панели управления генератором также имеют кнопки и переключатели, которые помогают обеспечить работу генератора. В дополнение к выключателю на панелях управления генератором есть кнопки, которые позволяют оператору генератора программировать определенные функции или контролировать определенные параметры. Как правило, все переключатели и датчики сгруппированы вместе и сгруппированы по функциональным возможностям. Это делает панель управления генератором удобной и безопасной для эксплуатации, так как сводит к минимуму вероятность того, что оператор генератора случайно нажмет на неправильный орган управления в случае возникновения чрезвычайной ситуации.

Просмотреть бывшие в употреблении генераторы

Что делает панель управления генератором?

Панель управления генератором можно рассматривать как пользовательский интерфейс, который позволяет операторам управлять генератором, а также проверять диагностику системы, общие функции и текущее состояние генератора. Генераторы являются тяжелыми машинами и, как и все тяжелое оборудование, могут быть подвержены перегреву, колебаниям скорости и могут подвергаться ежедневному износу, усталости двигателя или зависеть от температуры окружающей среды и климата. Важнейшие функции включают в себя защиту двигателя вашего генератора путем контроля давления масла, температуры охлаждающей жидкости и автоматического отключения двигателя генератора для предотвращения непоправимого или дорогостоящего повреждения.

Как работает панель управления генератором?

Панели управления генератором содержат микропроцессор, который может обрабатывать и манипулировать входными сигналами от датчиков, чтобы обеспечить обратную связь с генераторной установкой для ее мониторинга и управления любыми происходящими процессами. Обычной настройкой обратной связи может быть температура. Когда двигатель генератора начинает достигать температуры, соответствующей или превышающей настройку датчика температуры, генератор может автоматически отключиться, чтобы предотвратить повреждение.

Панели управления генератором часто работают в паре с автоматическим переключателем резерва (АВР). АВР предложит генератору запуститься через несколько секунд в случае потери мощности из-за отключения электроэнергии. Как только подача электроэнергии из основной энергосистемы будет восстановлена, генератору будет предложено отключиться, поскольку возобновится подача электроэнергии из основной энергосистемы. Это просто связано с тем, что, поскольку АВР подключена к основной сети, АВР может обнаружить сбой и подать сигнал на панель управления для запуска генератора без необходимости запуска генератора вручную.

Без АВР (автоматический переключатель ввода резерва) вам потребуется персонал на месте, чтобы вручную переключать переключатель на элементах управления генератором, чтобы запустить генератор в случае отключения электроэнергии, а также вручную выключать генератор после подачи питания. восстановлен. Невыключение генератора после восстановления питания основной сети может вызвать эффект, называемый обратным питанием, который может быть смертельным для любых электриков, работающих на линиях электропередач.

Потенциальные преимущества панелей управления генераторами

Панели управления генератором предлагают ряд преимуществ, в том числе:

  • Устранение ошибок: Панель управления генератором помогает устранить ошибки в работе.
  • Повышенная эффективность: Улучшенное управление генератором может помочь вашему генератору работать более эффективно.
  • Повышенная безопасность: Контроль тока и напряжения обеспечивает более безопасную работу.
  • Меньше затрат: Усовершенствованное управление генератором поможет снизить частоту обновления генератора, а также затраты на техническое обслуживание и эксплуатацию.
  • Повышенная надежность: Возможность контролировать работу генератора и выполнять анализ событий может дать представление о том, как сделать ваш генератор более надежным.

Индивидуальные решения

Почти все генераторы поставляются с панелями управления, разработанными производителями генераторов, но могут быть определенные потребности в мощности или настройке параметров, которые не поставляются со стандартной панелью управления генератором. В этом случае возможно изменение конкретных настроек или программирование панели управления.

Опыт энергетической компании Вудстока

Специалисты Woodstock Power Company каждый день работают с коммерческими резервными генераторными установками. У них есть необходимый опыт, чтобы помочь вам выбрать генератор, который точно будет соответствовать вашим потребностям. Независимо от того, работаете ли вы в коммерческой недвижимости, больнице, центре обработки данных или бизнес-центре, у нас есть все необходимое, чтобы помочь вам найти правильный генератор.

Наши специалисты всегда готовы ответить на ваши вопросы и помочь определить ваши предпочтения. Мы можем работать с вами по:

  • Требования к питанию, такие как долгосрочное или временное питание
  • Природный газ или дизельное топливо
  • Портативные или стационарные требования
  • Ограничения пространства или выхлопа
  • Необходимо основное или резервное питание

Если вы хотите узнать больше о различных типах генераторов, мы можем вам помочь. Наша команда также может помочь вам найти новые, бывшие в употреблении или излишки генераторов, которые подходят для вашего применения, потому что у нас есть модели с самым высоким рейтингом. Независимо от того, нужна ли вам основная, резервная или постоянная мощность, мы поможем вам найти надежный генератор за небольшую часть стоимости.

Другие преимущества сотрудничества с нами:

  • Мы проводим тщательные проверки генераторов для обеспечения надежности, включая всестороннее тестирование каждой модели, которую мы выставляем на продажу.
  • Наши специалисты могут выполнить любой ремонт или модификацию, необходимые для обеспечения соответствия вашего устройства отраслевым стандартам.

Мы также покупаем бывшие в употреблении генераторы, которые все еще находятся в хорошем рабочем состоянии, если вы хотите продать более старую модель, чтобы финансировать обновление.

Узнайте больше об элементах управления генератором от экспертов Woodstock Power

Если у вас есть какие-либо вопросы, проблемы или запросы, пожалуйста, свяжитесь с Woodstock Power Company сегодня, чтобы получить дополнительную информацию о нашем опыте, продуктах и ​​услугах в области коммерческих генераторов с полным спектром услуг.

Вы также можете подписаться на нас в LinkedIn, YouTube, Facebook и Twitter для получения дополнительной информации о коммерческих генераторах!

Поделиться с

Что такое панель управления генератором?

Команда генераторов электроэнергии ADE
29 октября 2020 г.

Большинство современных генераторов оснащены электрической панелью управления, которая контролирует и защищает ключевые компоненты. Но что именно они делают и как они работают?

Генератор — это машина, которая преобразует кинетическую энергию двигателя внутреннего сгорания в электрическую энергию для внешнего использования. Они могут использоваться для широкого спектра приложений, одновременно питая множество различных устройств. Генераторная установка состоит из множества различных компонентов, здесь мы сосредоточимся на панели управления.

В этой статье мы надеемся ответить на два основных вопроса, которые могут у вас возникнуть: что такое панель управления генератором и как она работает?

Первый главный вопрос, на который мы хотим ответить, это что такое панель управления генератором и что она делает. Панель управления генератором представляет собой параметр дисплея, на котором представлены различные сведения и параметры, касающиеся генератора во время его работы.

Сюда входят такие данные, как ток, напряжение и частота. Некоторые панели управления генераторами имеют встроенные дисплеи, чтобы операторы могли наглядно видеть и контролировать работу генераторов. На некоторых панелях управления есть счетчики и датчики, которые также будут отображать информацию.

Все панели управления генератором будут иметь встроенный дисплей, датчики или счетчики. Обычно они размещаются в металлическом водонепроницаемом корпусе и крепятся к генератору. Они также имеют виброизоляционную прокладку, помогающую изолировать панель управления от ударов, которые могут быть вызваны работающим генератором.

Большие коммерческие генераторы, такие как версии промышленного класса или генераторы высокого напряжения, обычно имеют панели управления, которые отделены от самого генератора. Это связано с огромным размером некоторых из них. Панели управления, которые устанавливаются на эти генераторы, обычно представляют собой автономные варианты, настенные или полочные из-за веса и размера.

Многие панели управления генератором также имеют кнопки и переключатели, которые могут помочь обеспечить бесперебойную работу генератора. В дополнение к выключателю панели управления генератором имеют предустановленные режимы, которые предписывают генератору выполнять определенные конфигурации с упором на мониторинг определенных параметров.

Как правило, все переключатели и датчики сгруппированы вместе и размещены в группы в зависимости от их функциональности. Это может сделать панель управления генераторной установки простой в использовании и эксплуатации. Это сводит к минимуму вероятность того, что оператор генератора случайно нажмет на неправильный элемент управления, особенно в случае возникновения чрезвычайной ситуации.

Панель управления также можно рассматривать как пользовательский интерфейс генератора, в зависимости от его работы и функциональности. Это позволяет контроллеру генератора просматривать и проверять такие вещи, как диагностика системы, функции и текущий статус доверителя. В конце концов, это очень тяжелые машины и необходимое оборудование для многих мощностей. Они могут быть подвержены таким вещам, как перегрев, колебания скорости, и они могут страдать от других вещей, таких как общий износ.

Как работает панель генератора?

Короче говоря, панели управления генератором содержат микропроцессор, который может обрабатывать входные датчики и манипулировать ими. Они могут помочь обеспечить необходимую обратную связь с панелью управления. Это помогает оператору генератора управлять любыми процессами, происходящими с помощью автоматического выключателя электрической системы питания генератора.

Обычной настройкой обратной связи может быть датчик температуры. Когда двигатель генератора начинает достигать пороговой температуры, генератор автоматически выключается, чтобы предотвратить повреждение.

Панели управления генератором иногда работают в паре с АВР или автоматическим переключателем в его длинной форме. АВР предложит генератору запуститься в случае потери мощности из-за отключения электроэнергии.

Панели управления генератором

После восстановления питания от основной сети генератор немедленно отключится. После этого возобновится обслуживание основной сети. Это связано с тем, что подключена АВР. Тем не менее, есть также ручной переключатель, который может использоваться оператором панели управления, если у конкретного генератора есть возможность для этого.

Панели управления генераторной установкой

Без автоматического переключателя резерва (также известного как АВР) панель управления генератором должна включаться вручную. Это известно как ручной переключатель передачи (MTS). Когда происходит отключение электроэнергии, он также должен вручную выключать генератор после восстановления питания. Этого можно избежать с помощью АВР, но в целом, будь то автоматическая или ручная система блокировки, она остается в силе.

Панель управления

Использование резервного питания АВР поможет улучшить функциональность панели управления.
