Падает напряжение под нагрузкой в доме: Причины низкого напряжения в сети

Причины низкого напряжения в сети

25-10-2016

Причины понижения напряжения в сети могут быть различные. В этой статье мы остановимся на основных причинах, приводящих к низкому напряжению.

Основные причины снижения напряжения в сети

Всегда ли в нашей сети — 220? Вопрос, конечно, риторический, очень часто напряжение в сети не соответствует нормативам и является пониженным или повышенным.
Приводим список основных причин низкого напряжения:

• низкое напряжение в линии ЛЭП;
• недостаточная мощность трансформатора, установленного на подстанции;
• перекос напряжения по фазам на линии от трансформатора до дома;
• проблемы в распределительном щитке, малое сечение проводов в разводке.

Подробнее о причинах низкого напряжения и методах решения данной проблемы

Падение напряжения в линии ЛЭП

Одной из глобальных причин понижения напряжения является недостаточная мощность электрогенерации и электротрансформации в регионе. Недостаточное финансирование электрической отрасли с одной стороны, и бурный рост потребления электроэнергии в последние годы с другой стороны приводят к проблемам с качеством электроснабжения.

Повлиять на решение данной проблемы мы практически не можем, единственное решение в этой ситуации — покупка и установка повышающего стабилизатора напряжения.

Низкая мощность распределительного трансформатора или неправильная его настройка

Часто бывает так. К одному трансформатору было подключено определенное количество потребителей, и проблем с качеством электроэнергии не было. Потом к этому же трансформатору или подстанции подключаются ещё новые дома, и мощность его оказывается недостаточной, это приводит к понижению напряжения во всей подключенной сети. Такое явление часто наблюдается в дачных посёлках, и напряжение в 180, 170, 160 и даже 150 Вольт там не редкость.

Какие есть методы решения?. Наиболее правильный — замена трансформатора на более мощный. Но для этого нужно иметь общее решение всех потребителей и финансовые возможности. Индивидуально решить проблему в этом случае можно путём установки повышающих стабилизаторов напряжения на весь дом или нужную группу приборов.

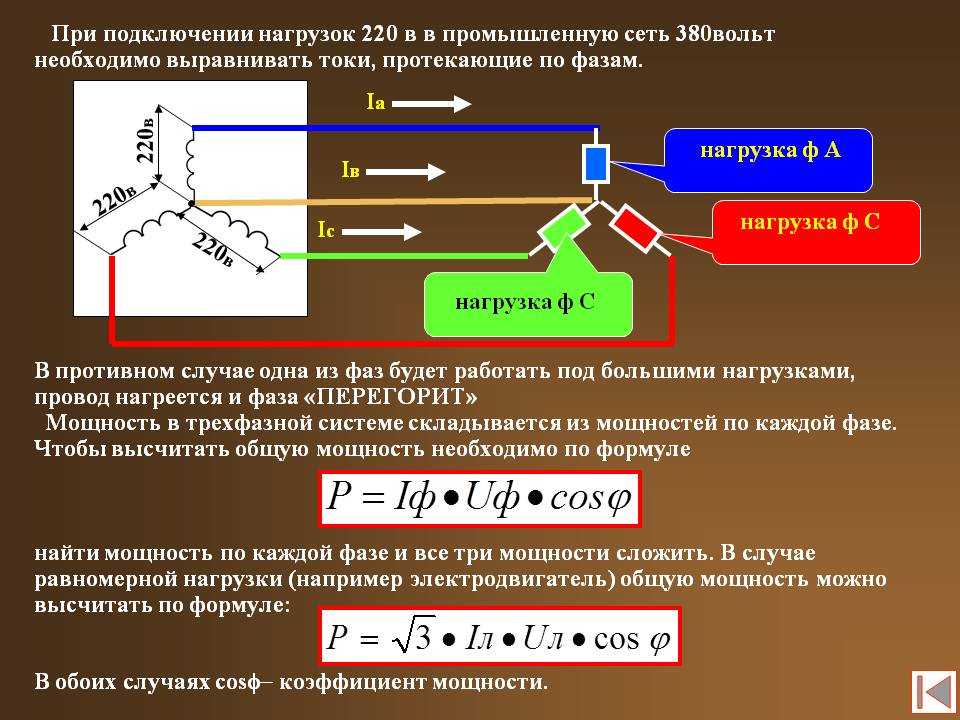

Перекос фаз в распределительной сети, вызывающий снижение напряжения, и методы решения

Причиной снижения напряжения на входе в дом может быть неравномерное распределение потребителей в распределительной сети или «перекос фаз». Как правило, такое явление наблюдается в сельской местности, в дачных посёлках и частном секторе. Дома в таких сетях подключаются к электросети по мере строительства новых объектов индивидуально. Часто при этом подключение идёт по принципу «так удобно монтеру» или «этот провод ближе». В результате на одной «фазе» или одном «плече» сети потребителей оказывается больше, чем на других. Напряжение в этой части электросети будет ниже.

Исправить ситуацию путём повышения значения напряжения на питающем трансформаторе не получится, так как этот приведёт к повышенному (или опасно высокому) значению напряжения на других участках этой электросети. Правильное решение — устранить неравномерность распределения потребителей, переключится на питание от другой фазы сети. Но часто это бывает не возможно физически. Второй вариант решения проблемы — установка стабилизатора напряжения на входе в дом.

Проблемы в домашней сети, приводящие к понижению напряжения и методы их устранения

Первое, что нужно сделать, если у Вас низкое напряжение в розетке, — это выяснить, является ли проблема внутренней или внешней.

Самое простое — узнать, есть ли проблемы с электропитанием у соседей. После надо отключить автоматы в распределительном щите и измерить напряжение на входе в доме. Если напряжение низкое — то проблема во внешней сети. Если напряжение на входе в дом нормальное, то проблема в доме.
Приводим список частых проблем в электросети дома или квартиры:

• снижение напряжения может быть вызвано плохими контактами на входе в распределительный щит или плохими контактами в самом распределительном щите;
• снижение напряжения может быть вызвано плохими контактами в комнатных распределительных коробах и на самих розетках;
• снижение напряжения может быть вызвано неправильным выбором сечения провода в разводке.

Если выявить точную причину самостоятельно не получилось, следует обратиться за помощью к профессиональному электрику.

Как поднять напряжение с помощью стабилизаторов

Существует два основных способа решить проблему низкого напряжения.
Первый способ — установка большого мощного стабилизатора на входе в дом. Такой стабилизатор должен иметь большую мощность, большой диапазон входного напряжения и высокую надёжность. Мы рекомендуем стабилизаторы напряжения SKAT ST мощность от 3,5 кВт до 12 кВт.

На следующем видео представлены возможности стабилизатора SKAT ST-12345.

Второй способ — установка локальных стабилизаторов для питания отдельных электроприборов. Такие стабилизаторы должны иметь достаточную мощность, большой диапазон входного напряжения, компактный размер и высокую надёжность. Мы рекомендуем стабилизаторы напряжения SKAT ST мощность от 1,5 кВт до 3 кВт.
На следующем видео представлены возможности стабилизатора SKAT ST-2525.

Выводы: для решения проблемы низкого напряжения в доме необходимо установить причины этого явления, попытаться устранить проблемы в сети, использовать стабилизаторы напряжения.

Читайте также по теме

• Источники бесперебойного питания для оборудования котельной
• Где купить стабилизатор напряжения и ИБП в Казахстане
• Почему нельзя использовать компьютерный UPS для питания котла
• Стабилизатор напряжения SKAT ST 12345, 12 кВт — 12 аргументов
• Основные типы стабилизаторов напряжения
• Несколько советов по стабилизаторам

Товары из статьи

• Стабилизаторы напряжения

Упало напряжение в доме до 160 Вольт

Напряжение в электросети 160–180 вольт очень распространённая проблема, которая знакома многим владельцам частных домов и коттеджей. Такого слабого напряжения недостаточно даже для нормального функционирования осветительных приборов.

Кто является виновником проблемы определить очень просто. Если недостаточное напряжение подаётся на линию электропередач, то вина ложится на поставщика услуги, а если проблема отмечается лишь на ответвлении к частному дому, то ответственен за это лишь потребитель.

Проверить в чём именно кроется причина недостаточного напряжения можно самостоятельно, обратившись к соседям близлежащих домов. Если аналогичная проблема их не беспокоит, тогда совершенно ясно, что просадка напряжения происходит именно на ветке от линии электропередач к дому.

Основным признаком неисправности ввода электроэнергии является резкое падение напряжения при одновременном включении в сеть приборов с высоким энергопотреблением. Всем знакома ситуация, когда приборы отключаются или выбивает автоматы на щитке.

Причины снижения напряжения на вводе и её устранение

Во-первых, напряжение может падать из-за слишком маленького сечения (толщины) проводов. Тонкие провода не способны выдержать большую нагрузку.

Во-вторых, просадка может отмечаться из-за плохого контакта на ответвлении. Такой контакт образует излишнее сопротивление в сети, из-за которого и снижается конечное напряжение.

Опасность таких неисправностей заключается в излишнем нагревании проводов или места, где располагается плохой контакт, которое образовывается за счёт потери напряжение в сети. Раскалённый неисправный контакт может впоследствии привести к полному обесточиванию дома либо к возгоранию.

Очень часто место соединения линии электропередач и отвода соединяется обычной скруткой, что является крайне небезопасным вариантом. В таком случае от полноценного пожара хозяев дома спасает лишь естественное охлаждение проводов.

В идеале соединяться ЛЭП и ввод должен с помощью зажимов, которые безопаснее и надёжнее всех остальных вариантов соединений. Однако зачастую даже заводские зажимы могут приходить в негодность и образовывать искры и тепло, которые наблюдаются при максимальной нагрузке на проводку. Безусловно, обнаружив неисправность, зажим нужно срочно заменить.

Иногда неисправность контакта обнаруживается на устройстве, которое соединяет щиток дома и провода ответвления. В таком случае устранить потерю напряжения можно лишь путём замены этого устройства.

Низкое напряжение на линии электропередач

Просадка напряжения на линиях электропередач, за которые несёт ответственность поставщик электроэнергии, может наблюдаться в случае:

1. Перенапряжение на подстанции.
2. Недостаточное сечение проводов на линии.
3. Неравномерное распределение нагрузки фаз на подстанции.

Сегодня, когда уже практически все старые подстанции заменены на новые, возникновения перегрузки на них практически невозможно. Это связано с установкой на современных моделях эффективной релейной защиты. Устаревшие подстанции остались работать лишь в самых отдалённых деревнях и населённых пунктах. Устранение просадки из-за перегрузок возможно лишь путём замены непосредственно подстанции.

Спад напряжения из-за неравномерности нагрузки фаз на подстанции – явление нестабильное, которое доказать жителям частного сектора будет очень непросто.

Недостаточное сечение проводов линий электропередач чаще всего становится причиной низкого напряжения. Дело в том, что долгое время такие провода выбирались для оснащения из-за своей небольшой стоимости.

Несколько десятков лет назад такого сечения проводов было вполне достаточно для нормального энергоснабжения частного сектора. Теперь, когда практически всё работает на электричестве, провода стали не выдерживать подобных нагрузок и требуют замены. Подобная проблема особенно проявляется днём, когда все жители одновременно пользуются электроприборами, а ночью ситуация стабилизируется.

Безусловно, решением проблем на линии электропередач должен заниматься непосредственно поставщик коммунальной услуги, но, к сожалению, многие жители частного сектора живут с недостаточным напряжением годами, ведь стоимость замена подстанции или проводов очень дорого. Единственным решением таких проблем может стать лишь коллективное письмо, в которое должна входить не только просьба о решении вопроса, но и напоминание о качестве предоставляемых услуг энергоснабжения.

В тандеме с данной статьей полезно ознакомиться с видео-дополнением:

Распределительный щит. Секреты сборки и выбора автоматов. Электрика и электромонтаж при ремонте



Автор: Виталий Петрович. Украина, Лисичанск.

---



Что вызывает падение напряжения и как с этим бороться

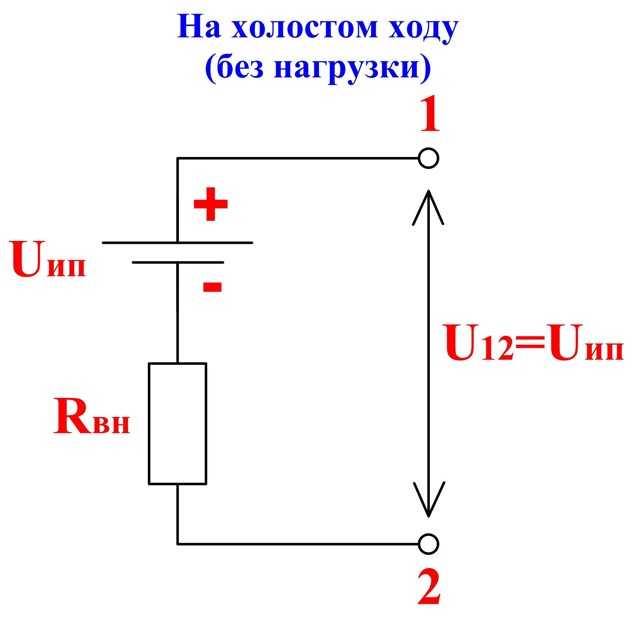

Падение напряжения — это одна из тех тем, о которых мы часто упоминаем, но редко размышляем подробно. С очень простой точки зрения нам нужно знать, подается ли номинальное напряжение на устройство или устройство при полной нагрузке, что так же просто, как запуск оборудования и измерение напряжения на проводниках питания оборудования. Если измеренное напряжение находится в пределах номинального диапазона под нагрузкой, то мы в довольно хорошей форме, но есть еще кое-что, что нужно учитывать.

Падение напряжения на проводе можно измерять ТОЛЬКО под нагрузкой; простое измерение потенциала на конце цепи без нагрузки почти ничего не даст, потому что цепь разомкнута.

Измеренное падение напряжения равно , равному доле в процентах от общей цепи, в которой измеряется сопротивление.

Другими словами, если общее приложенное напряжение на главном щите составляет 240 В, а вы измеряете 216 В на конденсаторе во время его работы, это означает, что 90% сопротивления в цепи находится в конденсаторе (216 В), а 10% от общего сопротивления цепи приходится на проводники (24 В), ведущие к конденсатору (что слишком много).

Вы также обнаружите, что падение напряжения увеличивается при наличии более высокого тока в цепи. Это явление происходит по двум причинам:

1. Более высокий рабочий ток обусловлен более низким электрическим сопротивлением нагрузки. Когда сопротивление в нагрузке ниже, сопротивление нагрузки составляет меньший процент от общего сопротивления цепи, а проводка составляет его большую часть. ПРИМЕЧАНИЕ: Некоторые из вас путаются и думают, что сопротивление в нагрузке увеличивается с увеличением тока, но это не так. Просто посмотрите еще раз на закон Ома. Когда сила тока увеличивается, электрическое сопротивление должно уменьшаться, если напряжение остается постоянным.
2. Когда большинство металлов нагреваются, их сопротивление увеличивается. Таким образом, по мере увеличения тока проводки она нагревается и увеличивается сопротивление, что еще больше увеличивает долю проводов в падении напряжения.

Мы беспокоимся о падении напряжения по двум причинам:

1. Это может плохо сказаться на нашем оборудовании, что приведет к снижению производительности и эффективности.
2. Это может быть ИНДИКАТОРОМ других условий, которые могут привести к перегреву и искрению, что может представлять угрозу безопасности.

В этой статье много ссылок на NEC (Национальный электротехнический кодекс), поскольку это общепринятый свод правил для высоковольтных электромонтажных работ в США. Выдержки здесь предназначены для обучения и комментариев и должны использоваться только лицензированными профессионалами, которые прошли обучение по всему коду, который можно найти на веб-сайте NFPA (ЗДЕСЬ). Стандарт NEC (NFPA) 70 предназначен для защиты от возгорания и поражения электрическим током, а стандарт 310.15(A)(3) довольно точно описывает конструкцию проводника. Я резюмирую это (далее) как:

Не устанавливайте ничего таким образом, что это приведет к тому, что оно станет горячее, чем должно быть.

Итак, высокое падение напряжения происходит из-за того, что сила тока выше, чем должна быть, или из-за того, что сопротивление в цепи выше, чем должно быть (или и то, и другое).

Что такое допустимое падение напряжения?

NEC рекомендует падение напряжения не более 5 % от главной панели до устройства под нагрузкой, с допустимым падением напряжения 2 % в «фидерных» цепях и 3 % в «отводных» цепях (NEC 210. 19).(А) информационное примечание №4). Это только рекомендация по проектированию, если соблюдаются все остальные правила, касающиеся проводника (провода), защиты от перегрузки по току и соединений, поскольку они содержатся в «информационном примечании» в NEC, а не в кодексе.

С практической точки зрения мы действительно не должны наблюдать падение напряжения более чем на 5% на проводнике соответствующего размера при измерении под нагрузкой, за исключением пускового тока двигателя (заторможенный ротор). Очень важно помнить, что измерения падения напряжения действительны только при НАГРУЗКЕ. Если оборудование не работает, то падения напряжения не будет, и измерение становится практически бессмысленным.

На практике существует четыре основные причины нежелательного падения напряжения:

• Недостаточное сечение проводников
• Плохое соединение (замыкания)
• Ток цепи выше расчетного
• Длинные проводники (длинная длина провода)

один индивидуально, чтобы узнать, что мы можем сделать для диагностики, устранения и предотвращения этих проблем.


Проводники меньшего размера
В ОВиК нам необходимо выбрать размер большинства наших проводников (проводов) в соответствии с таблицей NEC 310.15(B)(16), из которой мы получаем эмпирические правила в отношении размера проводов, на основных медных проводниках в категории 60 градусов Цельсия.

Если размер проводников меньше номинальной мощности системы, результатом будет перегрев проводника и падение напряжения, что является опасной проблемой. Многие техники и электрики не знают, что раздел 440 NEC позволяет выбирать размер проводки системы кондиционирования воздуха в соответствии с MCA (минимальной токовой нагрузкой), указанным на оборудовании, ДАЖЕ, когда тормоза или предохранители больше и имеют размеры в соответствии с перечисленными. MOCP (максимальная защита от перегрузки по току). Независимо от того, что мы делаем, мы должны соблюдать 310.15 (A) (3) и следить за тем, чтобы при установке проводников они не перегревались, будь то из-за силы тока, условий окружающей среды, которым они подвергаются, или количество проводников в канале.

Плохие соединения

Когда провода соединяются с помощью проволочных гаек, наконечников, сращиваний и т. д., они должны быть выполнены с максимально возможным контактом с низким сопротивлением и совместимыми материалами, которые не изнашиваются и не подвергаются коррозии. Если соединение плохое, сопротивление увеличится, что приведет к нагреву в этой точке, что может привести к увеличению сопротивления. Проблема становится все хуже и хуже. Плохие соединения не только вызывают падение напряжения, но и могут представлять угрозу безопасности. Все высоковольтные электрические соединения и выводы должны быть выполнены из материалов, одобренных NEC/UL, и в соответствии с инструкциями. Распространенные причины плохого соединения:

• Соединение слишком большого количества проводов под наконечником
• Использование неутвержденного соединителя
• Соединение разнородных металлов в неутвержденном соединителе для этого использования (например, медь и алюминий)
• Незатяжка наконечников или винтов до номинального крутящего момента

Ток цепи выше расчетного

В некоторых случаях проводка и соединения выполнены правильно, но само устройство потребляет ток выше номинального. Это приведет к высокому падению напряжения и должно быть устранено в основной причине в системе, вызывающей высокий ток.

Длинные проводники

У длинных проводников есть несколько интересных разветвлений, первое из которых заключается в том, что NEC на самом деле не рассматривает его — по крайней мере, напрямую. Как мы уже упоминали, NEC 210.19(A) предлагает поддерживать общее напряжение ниже 5%, включая падение из-за длины провода. Падение напряжения из-за длины проводов не является большой проблемой, поскольку оно не вызывает перегрева проводов. Если провод длинный, но все же правильного размера, он БУДЕТ иметь более высокое сопротивление, что приведет к большему падению напряжения, но, поскольку сопротивление распределено по всему проводу, он не будет нагреваться в одном месте, как при плохом соединении. . В результате уменьшится сила тока в цепи и, возможно, ухудшится работа устройства, но это не приведет к опасному состоянию проводника.

Мы часто несем ответственность за увеличение размеров проводников, чтобы предотвратить падение напряжения в интересах системы, но не потому, что мы ТРЕБУЕМЫ это делать. Это означает, что при большой длине проводов нам необходимо уделять особое внимание падению напряжения под нагрузкой, особенно в условиях нового строительства.

—Bryan
