Нормы качества электрической энергии

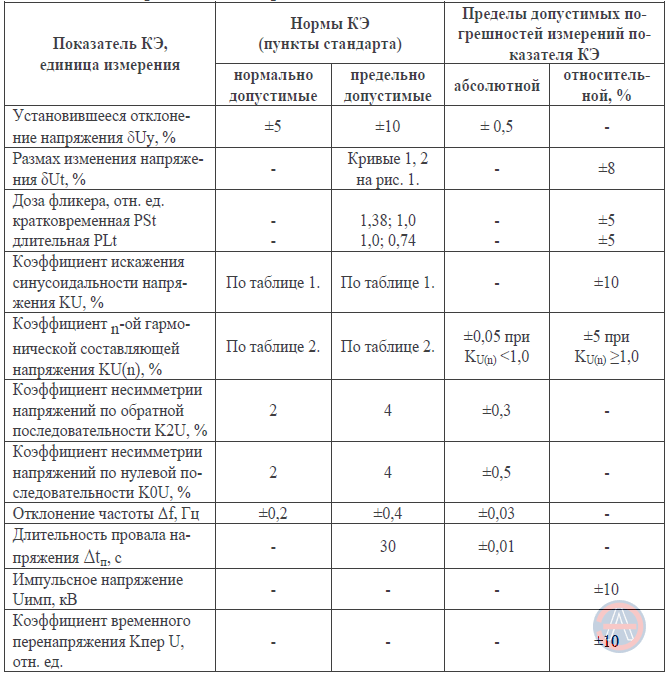

Отклонение напряжения нормируемый показатель по ГОСТ 13109-97 (нормы качества электрической энергии)

Причины отклонения значения напряжения:

• суточные, сезонные и технологические изменения токовой нагрузки;




• изменение мощности генераторов и компенсирующих устройств;




• изменения схемы и параметров электрической сети.

Влияние отклонения напряжения на работу различных потребителей электрической энергии.

Отклонения напряжения оказывают значительное влияние на работу электродвигателей. В случае снижения напряжения на клеммах двигателя уменьшается реактивная мощность намагничивания, при той же потребляемой (активной) мощности увеличивается ток двигателя, что вызывает перегрев изоляции обмоток. Повышенная нагрузка на изоляцию приводит к сокращению срока службы двигателя. При значительном снижении напряжения на зажимах асинхронного двигателя, возможно его «опрокидывание», т. е. резкое падение вращающего момента на его валу и значительный рост тока в обмотках статора, что может привести к его возгоранию. Снижение напряжения ухудшает и условия пуска двигателя, так как при этом уменьшается его пусковой момент. Повышение напряжения на выводах двигателя, сверх нормы, приводит к увеличению потребляемой им реактивной мощности, которую необходимо компенсировать.

Вентильные преобразователи обычно имеют систему автоматического регулирования постоянного тока путем фазового управления. Угол регулирования автоматически изменяется прямо пропорционально изменению напряжения питающей сети. Повышение напряжения на 1 % приводит к увеличению потребления реактивной мощности преобразователем на (1,0 … 1,5) %, что ведёт к ухудшению коэффициента мощности.

Электротермическое оборудование, электролизные и сварочные установки также чувствительны к отклонениям напряжения. Понижение напряжения приводит к увеличению производственного процесса во времени, а иногда и к браку продукции.

Следует также отметить одно простое, но очень важное правило, общее для любых потребителей электрической энергии при повышении напряжения сверх номинального происходит перерасход электроэнергии по сравнению с уровнем ее потребления в номинальном режиме работы электрооборудования.

Ответственность и меры компенсации

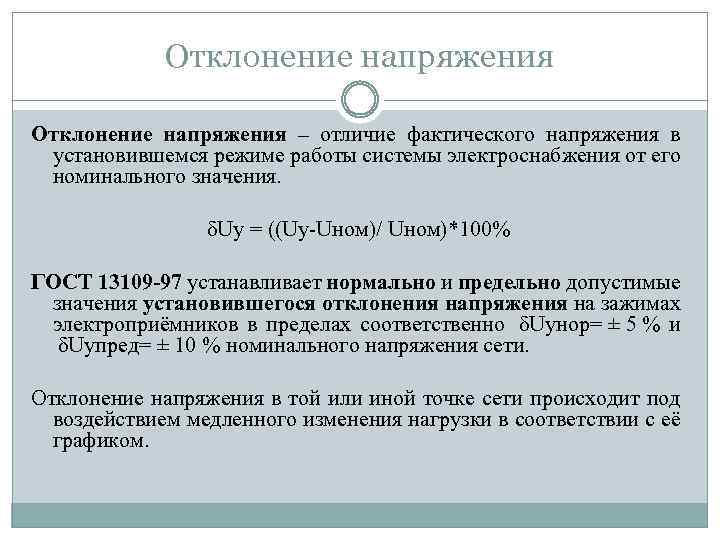

Согласно ГОСТ 13109-97 ответственность за поддержание отклонения напряжения в пределах норм лежит на энергоснабжающих организациях. Существуют два основных способа обеспечения требований по отклонениям напряжения в электрической сети.

Первый способ, основанный на снижении потерь напряжения в питающих линиях, может быть реализован за счет снижения активного и реактивного сопротивлений. Снижение активного сопротивления достигается увеличением сечения проводов, а реактивного – применением устройств компенсации. Емкостная компенсация параметров линии заключается в последовательном включении конденсаторов в рассечку линии, благодаря чему уменьшается ее реактивное сопротивление.

Эффективным средством регулирования напряжения являются источники реактивной мощности. Их воздействие основано на снижении перетоков реактивной мощности по линиям питающей сети, т. е. на снижении составляющей потерь напряжения. В качестве источников реактивной мощности используются синхронные двигатели, работающие в режиме перевозбуждения, конденсаторные батареи, синхронные компенсаторы и статические тиристорные компенсаторы.

Второй способ заключается в регулировании уровня напряжения в центре питания и у потребителя. Технически это осуществляется путем изменения коэффициента трансформации с помощью систем переключения витков обмоток трансформатора без возбуждения и регулирования под нагрузкой

НЕОБХОДИМА КОНСУЛЬТАЦИЯ?

Позвоните:

+7 (495) 730-73-62,
+7 (495) 730-73-63,
+7 (925) 517-34-27

или заполните простую форму

Фальшивое перенапряжение | АО «ПАВЛОДАРЭНЕРГО»

24



08/18

220 вольт в сети — стандартное напряжение. Однако 210 и 230 В — это тоже нормально, напоминают энергетики, все зависит от времени суток. Согласно ГОСТу, допустимые значения отклонения напряжения ±10%. Но знают об этом не все, и находятся предприимчивые дельцы, пытающиеся заработать на данной теме.

В итоге жители многоэтажек звонят в «Павлодарскую РЭК», прося восстановить нарушенную схему электроснабжения и объяснить, как противостоять таким сомнительным услугам.

В договоре об обслуживании общедомовых электросетей прописано, что никто, кроме сотрудников Городского предприятия внутридомовых электросетей (ГПВЭС) АО «ПРЭК», не должен допускаться к внутридомовым электросетям. В числе прочих работ, ГПВЭС по заявкам потребителей меняет вышедшие из строя коммутационные аппараты (автоматы, предохранители и т.п.). Стоимость данных работ, за исключением стоимости затрачиваемых материалов, входит в тариф техобслуживания ОДЭС и к оплате потребителям не выставляется.

В течение последних трёх недель в диспетчерскую ГПВЭС обратилось более 150 жителей павлодарских многоэтажек с просьбой дать разъяснения по деятельности некой строительно-монтажной организации (СМО). Потребители рассказали, что люди, представляющиеся сотрудниками данной СМО, звонят на городские номера, предлагая провести бесплатную диагностику квартирных электрических сетей. При этом зачастую пытаются выяснить, кто собственник квартиры, его семейное положение, возраст, наличие в доме квалифицированных электриков.

В ходе диагностики, по рассказам жильцов, работники СМО замеряют мультиметром напряжение в розетках, осматривают оборудование этажных щитов. Во всех случаях результатом является заключение о перенапряжении в электросети, которое, по словам представителей СМО, «вот-вот повредит всю бытовую технику и приведёт к пожару».

Перенапряжением работники СМО называют любое напряжение, превышающее 220 вольт (обычно это 225 В, 230 В). Тут же следует стандартная рекомендация: незамедлительно установить блок автоматов и устройство защитного отключения (УЗО), которые всегда имеются у работников СМО с собой.

Большая часть жителей многоэтажных домов адекватно реагирует на «бесплатные» предложения и отказывается от подобных услуг. Не в силах противостоять напору новоявленных электриков в основном пенсионеры. Именно они являются теми, кому приходится выплачивать всю стоимость услуг по сверхдорогим договорам подряда. В среднем это около 50 тысяч тенге. Доверчивым пожилым людям предлагают оформить рассрочку, например, в течение недели. А затем начинает действовать пеня в размере 1% от общей суммы в день.

Недавно в ГПВЭС обратилась председатель КСК по ул. Суворова, 8, сообщив, что одна из жильцов, пенсионерка, испугавшись так называемого «перенапряжения», согласилась на замену автоматов за 31 тысячу тенге. Половину суммы бабушка оплатила сразу.

Когда сотрудники ГПВЭС проверили схему монтажа, оказалось, что проводка уложена неудовлетворительно, а УЗО подключено неправильно, в результате чего квартира соседей пенсионерки осталась без напряжения.

А в доме по ул. Павлова, 46 одинокому пенсионеру установили три автомата и одно УЗО. В действительности к электросети квартиры оказался подключен всего лишь один автомат. Устройство защитного отключения и два других после визита сотрудников СМО остались неподключенными. За всё это пенсионер заплатил 51 500 тенге.

В свете изложенного «Павлодарская РЭК» настоятельно рекомендует потребителям подобные вопросы решать или хотя бы уточнять в ГПВЭС. В случае проведения несанкционированных работ в общедомовых электросетях сотрудники «Павлодарской РЭК» не смогут гарантировать качественного электроснабжения потребителей.

Если вам доведётся стать свидетелем навязывания дорогостоящих услуг по замене электрооборудования, энергетики просит не проходить мимо, а помочь разъяснениями своим соседям.

И напоминают, что данные услуги можно получить от обслуживающей организации, ГПВЭС. Это обойдется в 50-100 раз дешевле, чем услуги новоявленных бизнесменов и только в случае, если замена оборудования действительно необходима.

Для справки:

ГОСТ 13109-97 «Электрическая энергия… Нормы качества электрической энергии в системах электроснабжения общего назначения» регламентирует значения номинального напряжения (220 Вольт), а также предельно допустимые значения отклонения напряжения, которые составляют ±10% от номинального напряжения. Таким образом, напряжение 230 В (как и 210 В) является допустимым уровнем. Связано это с разным электропотреблением в течение суток.

Кроме того, при всей пользе от установки новых автоматов и УЗО, эти аппараты на уровень напряжения в электросети никак не влияют и от перенапряжения не защищают. При возникновении реального перенапряжения (выше 242 В) следует обращаться в диспетчерские службы подразделений АО «ПРЭК».

← В раздел

ГОСТ Отклонение напряжения по ГОСТ

Несоответствие параметров электрической сети требуемым параметрам качества электроэнергии, установленным ГОСТ 32144-2013 «Электрическая энергия. Электромагнитная совместимость технических средств. Нормы качества электрической энергии в системах электроснабжения общего назначения» отрицательно влияет работе электрооборудования.В быту чаще всего это сказывается на сроке службы лампочек (они быстрее перегорают), а также на работе бытовой техники, в частности, холодильников, телевизоров, микроволновых печей.В данной статье мы рассмотрит допустимое и максимальное отклонение напряжения в сети по ГОСТу, а также причины возникновения такой проблемы.

• Нормы по ГОСТ
• Негативное влияние отклонения параметра

Нормы по ГОСТ

Предельное отклонение (как положительное, так и отрицательное) не должно превышать отметки 10 % от номинального. Итого получаем такие значения:

• для сети 230в — от 207 до 253 Вольт;
• для сети 400В — от 360 до 440 Вольт.

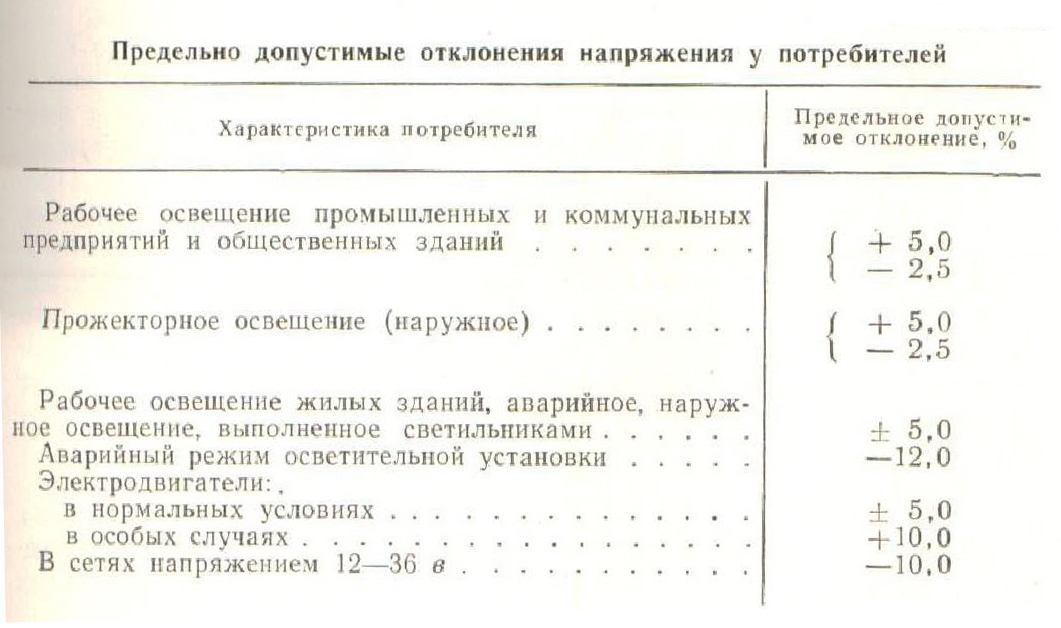

Что касается допустимого отклонения напряжения от потребителей, то в ГОСТ указано, что это значение в точках общего присоединения устанавливается непосредственно сетевой организацией, которая в свою очередь должна удовлетворять нормам, указанным в этих нормах.

Дополнительно хотелось бы отметить, что при нормальной работе сети допустимое отклонение напряжения на клеммах электродвигателей находится в пределах от -5 до +10%, а других устройств не более 5%. При этом после аварийного режима допускается снижение нагрузки не более чем на 5 %.

Кстати, хочу дополнительно отметить, что по нормам отклонение по источнику электроснабжения в электрических сетях 0,4 кВ не должно превышать отметку 5%, собственно, как и у самих потребителей. Итого, 5% у источника + 5% у потребителей, имеем 10% от максимально допустимого.

Важно знать о причинах отклонения напряжения. Так что основной причиной является сезонное или суточное изменение электрической нагрузки самих потребителей. Например, в зимнее время резко включаются все обогреватели, в результате чего параметры электроснабжения заметно падают. О том, что делать, если низкое напряжение, мы рассказывали в соответствующей статье!

Негативное влияние отклонения параметра

Для того, чтобы вы поняли всю опасность отклонения напряжения в сети, предлагаем ознакомиться со следующими фактами:

1. При снижении значения ниже нормы значительно снижается срок службы используемого электрооборудования и вместе с тем вероятность возникновения аварии. Кроме того, в технологических установках увеличивается продолжительность самого производственного процесса, что влечет за собой увеличение себестоимости продукции.
2. В бытовой сети, как мы уже говорили, отклонения напряжения сокращают срок службы лампочек. При повышении напряжения на 10% срок службы обычных лампочек сокращается в 4 раза. В свою очередь, энергосберегающие лампы начинают мерцать при снижении напряжения на 10%, что также негативно сказывается на продолжительности их работы. Об остальных причинах мерцания люминесцентных ламп Вы можете узнать из нашей статьи.
3. Что касается электроприводов, то из-за снижения напряжения увеличивается ток, потребляемый двигателем. Это, в свою очередь, снижает срок службы двигателя. Если напряжение даже при незначительном, казалось бы, на 1% выше нормы, реактивная мощность, которую потребляет электродвигатель, может возрасти до 7%.

Подводя итог, хотелось бы отметить, что существует несколько современных способов решения проблемы: снижение потерь напряжения в электрической сети, о чем мы писали в соответствующей статье, а также регулирование нагрузки на отходящие линии и шины подстанций.

Вот мы и рассмотрели нормы отклонений напряжения в сети по ГОСТу. Теперь вы знаете, насколько низким или высоким может быть этот параметр в трехфазных и однофазных сетях переменного тока!

Также рекомендуем прочитать:

• Устройства защиты от перенапряжения
• Причины перегорания светодиодной лампы
• Причины возгорания электропроводки в квартире

Опубликовано:
22.08.2016
Обновлено: 18.10.2019

5 комментариев

Отклонение напряжения в сети по ГОСТ

Несоответствие параметров электрической сети отрицательно влияет на работу электрооборудования. В быту это чаще всего отражается на сроке службы лампочек (они быстрее перегорают), а также на работе бытовой техники, в частности, холодильников, телевизоров, микроволновых печей. В этой статье мы рассмотрим допустимое и максимальное отклонение напряжения в сети по ГОСТу, а также причины возникновения такой проблемы.

Состав:

• Нормы по ГОСТ
• Негативное влияние отклонения параметров

Нормы по ГОСТ

Итак, будем руководствоваться ГОСТ 29322-92 в действующей редакции (на 2014 год), согласно которому предельное отклонение (как положительное, так и отрицательное) в России не должно превышать 10% от номинального . Итого получаем следующие значения:

• для сети 230в — от 207 до 253 Вольт;
• для сети 400В — от 360 до 440 Вольт.

Что касается допустимого отклонения напряжения у потребителей, то в ГОСТ указано, что это значение в точках общего присоединения устанавливается непосредственно сетевой организацией, которая в свою очередь должна соответствовать нормам, указанным в этих нормах.

Дополнительно хотелось бы отметить, что при нормальной работе сети допустимое отклонение напряжения на зажимах электродвигателей находится в пределах от -5 до +10%, и не более 5%. При этом после возникновения аварийного режима допускается снижение нагрузки не более чем на 5 %.

Кстати, хочу дополнительно отметить, что при электроснабжении в электросетях 0,4 кВ по нормам отклонение не должно превышать 5%, собственно, как и сами потребители. Итого, 5% у источника + 5% у потребителей, у нас 10% от максимально допустимого.

Важно знать о причинах отклонения напряжения. Так что основной причиной является сезонное или суточное изменение электрической нагрузки самих потребителей. Например, в зимнее время у всех резко включаются обогреватели, в результате чего параметры электросети заметно падают. О том, что делать, если напряжение в сети низкое, мы рассказывали в соответствующей статье!

Негативное влияние отклонения параметров

Чтобы вы понимали всю опасность отклонений напряжения в сети, предоставляем вам для ознакомления следующие факты:

1. При падении значения ниже нормы срок службы используемое электрооборудование значительно снижается и в то же время увеличивается вероятность несчастного случая. Кроме того, в технологических установках увеличивается продолжительность самого производственного процесса, что влечет за собой увеличение себестоимости продукции.
2. В бытовой сети, как мы уже говорили, колебания напряжения сокращают срок службы лампочек. При повышении напряжения на 10% срок службы обычных лампочек сокращается в 4 раза. В свою очередь, энергосберегающие лампы начинают мерцать при падении напряжения на 10%, что также негативно сказывается на продолжительности их работы. Об остальных причинах мерцания люминесцентных ламп вы можете узнать из нашей статьи.
3. Применительно к электроприводам ток, потребляемый двигателем, увеличивается из-за снижения напряжения. Это, в свою очередь, снижает срок службы двигателя. Если напряжение даже на, казалось бы, незначительные 1% выше нормы, реактивная мощность, потребляемая электродвигателем, может возрасти до 7%.

Подходя к концу, хотелось бы отметить, что существует несколько современных способов решения проблемы: снижение потерь напряжения в электрической сети, о чем мы писали в соответствующей статье, а также регулирование нагрузки на отходящих линиях и подстанционные автобусы.
