Формулы электротехники

Сопротивление проводника зависит от температуры. Сопротивление нескольких проводников зависит от способа их соединения. При последовательном соединении общее сопротивление цепи равно:. В случае параллельного соединения нескольких проводников с током при одинаковом напряжении:. Однофазный переменный ток промышленной частоты имеет 50 периодов колебаний в секунду, или 50 Гц.







Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Основные формулы электротехники.
  • Общая электротехника: Учебное пособие
  • Тоэ теоретические основы электротехники. Некоторые формулы электротехники — документ
  • Основные электрические законы
  • Формулы электротехники
  • § 2.4. Простейшая электрическая цепь с активным приемником
  • Калькулятор основных формул электротехники в Excel
  • Please turn JavaScript on and reload the page.
  • Некоторые формулы электротехники
  • Теоретические основы электротехники — ТОЭ. В помощь студенту

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Основы электротехники Курс Электрика своими руками ч1

Основные формулы электротехники.






Измеряемые величины формулы Обозначения и единицы измерения. Сопротивление проводника омическое при постоянном токе r o — омическое сопротивление, ом ;.

Z — полное сопротивление, ом. Общая ёмкость цепи:. C n ,С 1 ,С 2 — отдельные ёмкости. U — напряжение цепи, в 1 й закон Кирхгофа для узла I i — токи в отдельных ответвлениях, сходящихся в одной точке, а;. Е — ЭДС, действующая в контуре, в 2 й закон Кирхгофа Распределение тока в двух параллельных ветвях цепи переменного тока I 1 — ток первой ветви, а;.

Z 2 — сопротивление второй ветви, ом. Зависимости токов и напряжений в цепи переменного тока:. U a — активная составляющая напряжения; в. U p — реактивная составляющая напряжения, в;. Соотношения токов и напряжений в трёхфазной системе:. U Ф — напряжение фазное, в. Коэффициент мощности P — активная мощность, вт;. Мощность в цепи переменного тока:. Треугольник ОМА сайт для энергетиков, электриков и просто любознательных.

Справочник: До В Автоматы Предохранители Рубильники и разъеденители Асинхронные двигатели Выше В Плавкие предохранители Выключатели внутренней установки Выключатели наружной установки Трансформаторы Компенсирующие устройства Асинхронные двигатели Проводники СИП и ВЛЗ Шинопроводы Кабели Проводa Электропроводка Разное Обозначение элементов электрических схем Обозначения условные графические в схемах Значение тригонометрических функций при расчетах коэффициента мощности от 0,5 до 1 Классификация приборов Условные обозначения на шкалах электроизмерительных приборов Добавить в избранное Реклама на сайте Контакты Карта сайта.

Главная Новости энергетики Справочник организаций Учебник Релейная защита и автоматика Передача и распределение электрической энергии Теория цепей Качество электрической энергии Электрические машины и аппараты Домашний электрик Инструкции и методики Библиотека материалы для скачивания Видео Объявления Магазин Расчеты online. Зависимость омического сопротивления проводника от температуры. Х С — ёмкостное сопротивление, ом; f — частота , гц; L — коэффициент самоиндукции индуктивность , гн; С — ёмкость, ф; Z — полное сопротивление, ом.

С — ёмкость, ф; S — площадь между двумя электродами, см 2 n — число пластин; — диэлектрическая постоянная изоляции; b — толщина слоя диэлектрика, см. Закон Ома; цепь переменного тока с реактивным сопротивлением.

I — ток в цепи, а; U — напряжение цепи, в. I i — токи в отдельных ответвлениях, сходящихся в одной точке, а; r — сопротивление отдельных участков, ом; Е — ЭДС, действующая в контуре, в. Распределение тока в двух параллельных ветвях цепи переменного тока. I 1 — ток первой ветви, а; I 2 — ток второй ветви, а; Z 1 — сопротивление первой ветви, ом; Z 2 — сопротивление второй ветви, ом.

E n — наведённая ЭДС, в; f — частота, гц; — число витков обмотки; B — индукция магнитного поля в стали, гс; S — сечение магнитопровода, см 2.

Электродинамический эффект тока для двух параллельных проводников. F — сила, действующая на l см длины проводника, кГ; i 1, i 2 — амплитудные значения токов в параллельных, а; a — расстояние между проводниками, см; l — длина проводника, см. Q — количество выделяемого тепла, кал; t — время протекания тока, сек; r — сопротивление, ом; A — количество вещества, отложившегося на электроде, мг; — электрохимический эквивалент вещества. T- период изменения тока, сек; f — частота тока, а; — угловая скорость.

I — полный ток в цепи, а; I a — активная составляющая тока; I p — реактивная составляющая тока, а; U — напряжение в цепи, в; U a — активная составляющая напряжения; в U p — реактивная составляющая напряжения, в; — угол сдвига во времени между током и напряжением в цепи.

P — активная мощность, вт; Q — реактивная мощность, вар; S — кажущаяся полная мощность, ва; r — активное сопротивление, ом; z — полное сопротивление, ом. W a — активная энергия, втч; W p — реактивная энергия, варч; t — время, ч.

Общая электротехника: Учебное пособие

В сложных электрических цепях может содержаться несколько замкнутых контуров с любым размещением в них источников энергии и потребителей. Поэтому такие сложные цепи нельзя свести к сочетанию последовательных и параллельных соединений. Используя законы Ома и Кирхгофа, можно найти распределение токов и напряжений на всех участках любой сложной цепи. Одним из методов расчёта сложных электрических цепей является метод наложение токов, сущность которого заключается в том, что ток в какой-либо ветви представляет собой алгебраическую сумму токов, создаваемых в ней каждой из ЭДС цепи в отдельности. На рис. Следовательно, ток в цеп равен.

формулы тоэ | энергетик меню сайта для мобильных приложений ФОРМУЛЫ ТЕОРИИ ОСНОВ ЭЛЕКТРОТЕХНИКИ (ТОЭ) Данный раздел основных.

Тоэ теоретические основы электротехники. Некоторые формулы электротехники — документ

Электрическая прочность — это одна из важнейших характеристик изоляции. В этой статье мы рассмотрим что это такое и где используется это понятие. ЭДС и напряжение измеряются в Вольтах. Из-за этого люди часто думают, что это одно и тоже. Но это не так, в статье мы рассказали чем отличается ЭДС от напряжения. Понятие ЭДС или электродвижущая сила встречается в электротехнике, физике и химии. Что оно значит и чем отличается в разных сферах, мы и расскажем в этой статье. Датчик Холла реагирует на изменения магнитного поля, что позволяет его использовать в измерительных приборах, а также для контроля положения механизмов. В статье рассмотрено устройство и принцип [

Основные электрические законы

Данный калькулятор расчета основных измеряемых величин в электротехнике, выполненный в программе Microsoft Excel, позволяет оперативно рассчитать такие электрические величины как:. Данный калькулятор можно использовать и как справочник, возле каждого расчета измеряемой величины приведена формула, по которой выполняется расчет, а также расписано обозначение и единицы измерения. На первом листе приводятся сами формулы и расчет. На втором листе приведены краткие справочные данные по электротехническим материалам из справочников. Данный проект поддерживается и развивается исключительно на средства от добровольных пожертвований.

Проводники — вещества, в которых при появлении электрического поля возникает электрический ток. Они обладают небольшим удельным сопротивлением и практически без потерь проводят электрический ток.

Формулы электротехники

В предыдущей статье мы познакомились с основными электрическими понятиями , такими как электрический ток, напряжение, сопротивление и мощность. Настал черед основных электрических законов, так сказать, базиса, без знания и понимания которых невозможно изучение и понимание электронных схем и устройств. Электрический ток, напряжение, сопротивление и мощность, безусловно, между собой связаны. А взаимосвязь между ними описывается, без сомнения, самым главным электрическим законом — законом Ома. В упрощенном виде этот закон называется: закон Ома для участка цепи.

§ 2.4. Простейшая электрическая цепь с активным приемником

Ома — единица электрического сопротивления. Обозначение Ом. Ом — сопротивление проводника, между концами которого при силе тока 1 А возникает напряжение 1 В. Закон Ома является основным законом электротехники, без которого нельзя обойтись при расчете электрических цепей. Взаимосвязь между падением напряжения на проводнике, его сопротивлением и силой тока легко запоминается в виде треугольника, в вершинах которого расположены символы U, I, R. К закону Ома. Самый главный закон электротехники — закон Ома. Закон Ома для участка цепи.

Проектирование в AutoCad Electrical Для практического применения формулу закона Ома можно представить в виде вот такого треугольника, который помимо основного представления формулы, поможет.

Калькулятор основных формул электротехники в Excel

Для жалоб на нарушения авторских прав, используйте другую форму. Study lib. Загрузить документ Создать карточки.

Please turn JavaScript on and reload the page.

Мы предполагаем, что вам понравилась эта презентация. Чтобы скачать ее, порекомендуйте, пожалуйста, эту презентацию своим друзьям в любой соц. Кнопочки находятся чуть ниже. Презентация была опубликована 4 года назад пользователем Иван Пекарский. Закон Ома. Алессандро Вольта.

Рассмотрим простейшую цепь рис.

Некоторые формулы электротехники

Канал ЭлектроХобби на YouTube. В нём вы найдёте все те расчёты, формулы, определения, что могут пригодится для точных нахождений токов, напряжений, сопротивлений, мощности, частоты и прочих электрофизических величин. Как известно во всем нужна своя мера, которая позволяет делать точные системы, устройства, механизмы, схемы. Мера множественная, имеет свои конкретные величины. В сфере электротехники основными величинами являются напряжение, ток, сопротивление, мощность, частота для переменного и импульсного тока.

Теоретические основы электротехники — ТОЭ. В помощь студенту

Account Options Войти. Электротехника GK Soft Образование. Для всех. Добавить в список желаний.






Законы электротехники | elesant.ru



Законы электротехники

  • Закон Ома
  • Законы Кирхгофа
  • Закон Джоуля-Ленца

Основной закон электротехники закон Ома

Основным законом электротехники, несомненно, является Закон Ома. Названый, как и большинство, законы в физики, в честь его открывателя немецкого физика Ома, он гласит:

Сила тока участка электрической сети прямо пропорциональна напряжению, приложенному к этому участку и обратно пропорциональна его сопротивлению.

В символическом выражении Закон Ома выглядит так:

I=U÷R, где I-Сила тока в цепи (Ампер), U-Напряжение сети (Вольт), R-Сопротивление сети (Ом).

В таком виде закон Ома не имеет практического применения в электрике жилых и промышленных зданий. Напомню, что для электропитания зданий применяется переменное напряжение и здесь работают немного другие законы электротехники. Но закон Ома является одной из баз лежащей в основе всех формул и всех электротехнический расчетов.

Практическое применения имеет закон взаимосвязи (соответствия) напряжения, силы тока и мощности в электрической цепи. Он математически выводится из закона Ома и основан на двух алгебраических формулах, выражающих физические законы:

P=U×I, где P-мощность электрической сети (Ватт), U-напряжение, I-сила тока.

I=U÷R, где I-сила тока, U-напряжение, R-сопротивление.

Если немного посидеть, вспомнить простую алгебру и поманипулировать с эти двумя формулами, можно получить диаграмму-подсказку, в которой все четыре величины:U; I; R; P математически связаны друг с другом.

Практическое применение этих математических формул законов электрики можно применить в расчете простой электросети напряжением 220 Вольт без электродвигателей.

Например: Освещение одной комнаты из 20 лампочек накаливания. Напряжение сети величина постоянная и равна 220 вольт. Мощность каждой лампочки 25 Ватт.

Простым умножением получаем следующие результаты:

Общая потребляемая мощность сети:25 Ватт×20 лампочек=500ватт.

Сила тока в сети:500ватт÷220 вольт=2,3 ампера.

Если таких комнат в квартире три, то суммарный рабочий ток в сети составит 3×2,3 ватта=6,9 Ампер.

В соответствии с этим расчетом можно выбрать номинал автомата защиты освещения всей квартиры. Округляем 6,9 ампер в большую сторону, до значения номиналов автоматов имеющихся в продаже. Это 10 ампер.

Вывод: Простой расчет по основному закону электропроводки позволил рассчитать номинал нужного автомата защиты.

Законы Кирхгофа

Электрика любого помещения выполняется в виде замкнутых, рабочих электрических цепей. Два главных закона, которые определяют процессы в электрических сетях, являются законы Кирхгофа. Их два. Оба из них применяются и для постоянных и для переменных токов.

Первый закон Кирхгофа утверждает:

Суммарная величина токов направленная к узлу электрической сети равна суммарной величине токов направленных от узла.

В практике на основе первого закона Кирхгофа основана работа Устройств защитного отключения (УЗО). Работа УЗО заключается в отключении электропитания сети при возникновении токов утечки. При нормальном режиме работы суммарное значение тока, втекающая в электрическую сеть равна значению тока утекающему из нее. Если равенство токов нарушается, значит, в сети есть утечка. УЗО сконструировано и подключено таким образом, что при утечке тока УЗО его обнаруживает и размыкает питание электросети.

Второй закон Кирхгофа гласит:

Любой замкнутый контур переменной электрической сети имеет равные значения комплексных напряжений и ЭДС (электродвижущих сил) на всех пассивных элементах сети.

Примечание: Комплексное напряжение это значение напряжение в сети переменного тока.

Практическое применение можно пояснить на любой квартирной группе электропитания. Для пояснения рассмотрим квартиру.

Сколько бы групп электропитания в квартире не было, на любой розетке или светильнике напряжение в сети (при рабочем режиме) будет 220 вольт.

Еще один основной закон электрики нужно вспомнить.

Закон Джоуля-Ленца

Закон Джоуля-Ленца устанавливает связь между током «бегающему» по проводнику, его сопротивлению и теплом которое при этом выделяется.

В математическом символизме закон Джоуля-Ленца выглядит так:

Q=I2×R×t,где Q это количество выделяемого тепла в проводнике, в Джоулях;I-сила тока;R-сопротивление проводника;t-время прохождения тока в секундах.

В качестве информации: Ленц это русский физик Эмилий Христианович Ленц. Русский физик, электротехник, физический географ.1804-1865 года жизни.

Говоря о практическом применении закона Джоуля-Ленца, трудно назвать в какой части электрики он не проявляется. Электрические обогреватели, электрические водонагреватели, тепловые завесы, выбор автоматов защиты, тепловые реле в автоматике и многое другое.

Конечно это не все основные законы электрики. На по своему значению эти законы имеют фундаментальное значение.

Другие статьи сайта

  • Автоматы защиты

  • Виды опор линий электропередачи по материалу

  • Виды опор по назначению

  • Воздушные линии электропередачи проводами СИП

  • Деревянные опоры воздушных линий электропередачи

  • Железобетонные опоры линий электропередачи

  • Железобетонные опоры линий электропередачи

  • Защита человека от поражения электрическим током, прямое и косвенное прикосновение

  • Как получает электроэнергию потребитель низкого напряжения 380 Вольт

  • Колодцы кабельной сети этапы установки





Статьи по теме



Мототрактор Скаут — отличный помощник фермера









Автоматы защиты









Кабель силовой гибкий КГ: описание, характеристики, назначен. ..









Системы заземления TN,TT,TN-C,TN-S,TN-C-S и IT









Проблемы межевания участка









Защита человека от поражения электрическим током, прямое и к…









Где и как купить электрический кабель: теория и практика









Как правильно подключить электрический бойлер к водопроводу …







Основы электротехники – формулы и уравнения

Область техники, которая занимается изучением проектирования и реализации различных электрических устройств и систем, используемых в нашей повседневной жизни, а также производством, передачей и распределением электроэнергии, широко известна как Электротехника .

Электротехника в основном занимается изучением электрических цепей, энергетических систем, электрических машин, силовой электроники, систем управления и многого другого. Электротехника использует формулы и математические уравнения для объяснения и доказательства истинности концепций. Эти формулы и уравнения очень полезны для понимания поведения электрических систем и помогают выполнять различные расчеты на практике.

Эта статья предназначена для описания всех важных формул и уравнений электротехники, которые необходимо знать каждому студенту-электрику и профессионалу.

Электрический заряд

Субатомное свойство веществ, благодаря которому вещества проявляют электрические свойства, называется электрическим зарядом . Электрический заряд обозначается как Q (или q) и измеряется в кулонов (Кл) . Электрический заряд переносится двумя элементарными атомными частицами, а именно электронами и протонами, где электрон несет отрицательный заряд, а протон несет положительный заряд. 9{-19} C}$$

Электрический заряд является квантованной величиной, а это означает, что электрический заряд всегда существует как целое кратное элементарного заряда (e), т. е.

$$\mathrm{Q = ne;\ :\:\: где, n = 0,\, 1,\, 2,\, 3,\, \cdot \cdot \cdot}$$

Напряжение

Напряжение, также называемое разностью потенциалов , определяется как разность электрических потенциалов двух точек электрической цепи. Измеряется в Вольт (В) . Его также можно определить как количество работы, необходимой для перемещения единицы заряда из одной точки в другую в электрической цепи, т. е.

$$\mathrm{Напряжение, \: V\, =\, \frac{Работа\: выполнена\: \влево ( W \вправо )}{Заряд\: \влево ( Q \вправо )}}$$

Электрический ток

Направленный поток электрического заряда, точнее электронов, через проводник известен как электрический ток . Электрический ток обозначается буквой I (или i) и измеряется в Ампер (А) . Электрический ток можно также определить как скорость изменения заряда во времени, т. е.

$$\mathrm{I\, =\, \frac{Q}{t}}$$

В дифференциальной форме,

$$\mathrm{i\, =\, \frac{dq}{dt}}$$

Электрическое сопротивление

Электрическое сопротивление является мерой сопротивления, оказываемого веществом в потоке электрического тока. Обозначается R и измеряется в Ом (Ом) .

$$\mathrm{R\, =\, \frac{\rho l}{a}}$$

Где ρ – это константа, называемая удельным сопротивлением или удельным сопротивлением материала. Удельное сопротивление определяется как свойство материала, благодаря которому он препятствует протеканию через него тока.

Закон Ома

Закон Ома — это основной закон, относящийся к электрической цепи. В нем говорится, что напряжение на проводнике прямо пропорционально току, протекающему по нему, при условии, что физические условия остаются постоянными. Он дает взаимосвязь между напряжением, током и сопротивлением проводника в виде называется проводимостью и определяется как величина, обратная электрическому сопротивлению, т. е.

$$\mathrm{Проводимость,\, G \, =\, \frac{I}{R}\, =\, \frac{a}{\rho l}\, =\,\frac{\sigma a}{l}}$$

Где σ — проводимость материала и определяется как:

$$\mathrm{Conductivity,\, \sigma \, =\, \frac{1}{\ rho }}$$

Электроэнергия

Скорость выполнения работы в электрической цепи называется электроэнергией. Обозначается P и измеряется в ватт (Вт) .

$$\mathrm{P\, \sigma \, =\, \frac{dW}{dt }}$$ 9{2}}{R}}$$

В однофазных цепях переменного тока,

$$\mathrm{Активная\: мощность, P = VI\: cos\, \phi }$$

$$\mathrm {Реактивная\: мощность, Q = VI\: sin\, \phi}$$

$$\mathrm{Полная\: мощность, S = VI}$$

Где активная мощность измеряется в ваттах (Вт) , реактивная мощность в реактивных вольт-амперах (ВАр) и полная мощность в вольт-амперах (ВА).

В трехфазных цепях переменного тока,

$$\mathrm{Активная\: мощность,P\, =\, 3V_{p}I_{p}\, cos\, \phi \, = \, \, = \, \sqrt{3}V_{L}I_{L}\, cos\, \phi }$$

$$\mathrm{Реактивная\: мощность,Q\, =\, 3V_{p}I_{p}\, sin\, \phi \, = \, \, =\, \sqrt{3}V_{ L}I_{L}\, sin\, \phi }$$

$$\mathrm{Кажущаяся\: мощность,S\, =\, 3V_{p}I_{p}\, = \, \, = \, \sqrt{3}V_{L}I_{L}}$$

Коэффициент мощности

Коэффициент мощности является мерой использования электроэнергии в электрической цепи переменного тока. Он предоставляет информацию о части общей мощности, используемой нагрузкой в ​​электрической системе. Он определяется отношением активной мощности к полной мощности, т. е.

$$\mathrm{Мощность\: коэффициент, cos\, \phi \, =\, \frac{Активная\: мощность (P)}{Кажущаяся\: мощность (S)}}$$

Коэффициент мощности электрической нагрузки изменяется от -1 до 1. Для резистивной нагрузки она равна единице (1), для индуктивной — отстающая, а для емкостной — опережающая.

Частота и период времени

Количество циклов, которые переменная величина совершает за одну секунду, называется частотой величины. Обозначается буквой f и составляет в герцах (Гц) .

$$\mathrm{f \, =\, \frac{No.\: of\: cycles}{time}}$$

Время, необходимое переменной величине для завершения одного цикла, называется его периодом времени . Обозначается Т, и измеряется в секундах (с) .

Частота переменной величины обратно пропорциональна ее периоду времени, т. е.

$$\mathrm{f \propto \frac{1}{T}}$$

Длина волны расстояние между двумя последовательными гребнями в соседних циклах волны называется

длина волны сигнала. Обозначается греческой буквой , лямбда (λ) .

$$\mathrm{\lambda \, =\, \frac{
u }{f}}$$

Где v скорость волны и f частота

Емкость

Свойство вещества запасать электрический заряд в виде электростатического поля называется емкостью вещества. Элемент цепи, используемый для введения емкостного эффекта в электрическую цепь, называется 9.0003 конденсатор . Емкость конденсатора обозначается Кл, и измеряется в фарад (Ф) .

Емкость конденсатора определяется выражением,

$$\mathrm{C \, =\, \frac{Q }{V}}$$

Где, Q — электрический заряд, накопленный на каждой пластине конденсатора, а В — напряжение на обкладках конденсатора.

Мы также можем выразить емкость конденсатора через его физические размеры следующим образом:

$$\mathrm{C \, =\, \frac{\epsilon A }{d}}$$

Где, ε – диэлектрическая проницаемость среды между пластинами, A – площадь пересечения сечение пластины конденсатора, а d — расстояние между пластинами конденсатора.

Индуктивность

Индуктивность – это свойство материалов сохранять электрическую энергию в виде магнитного поля. Элемент известен как индуктор. Индуктивность обозначается как л и измеряется в Генри (Гн) . Он определяется отношением магнитного потокосцепления и тока как витка в катушке индуктора, а ϕ – магнитный поток.

Напряженность электрического поля

Пространство вокруг тела с электрическим зарядом, в котором пробный заряд испытывает силу притяжения или отталкивания, известно как электрическое поле . Сила силы, действующая на заряд, помещенный в поле, называется 9.0003 напряженность электрического поля . Он обозначается E и измеряется в ньютонов на кулон (N/C) .

$$\mathrm{E \, =\, \frac{F}{Q}}$$

Закон Кулона

Закон Кулона — это основной закон электростатики, который гласит, что электростатическая сила, действующая между двумя зарядами прямо пропорциональна произведению величины зарядов и обратно пропорциональна квадрату расстояния между зарядами, т. {2 }}}$$ 9{2}} }$$

Где Q 1 и Q 2 — статические заряды, а d — расстояния между этими зарядами

Закон Гаусса для электрического потока

Закон электростатики Гаусса дает

$$\mathrm{\phi _{e}\, =\, \frac{Q}{\epsilon } }$$

Уравнение ЭДС генератора постоянного тока генератором постоянного тока:

$$\mathrm{E_{g}\, =\, \frac{NP\phi Z}{60A } }$$

Где Н — скорость вращения якоря, P — число полюсов поля, ϕ — магнитный поток на полюс, Z — число проводников якоря и А — нет. параллельных путей.

Противо-ЭДС двигателя постоянного тока

ЭДС, индуцированная в двигателе постоянного тока из-за электромагнитной индукции, называется противо-ЭДС или противо-ЭДС. Это определяется как,

$$\mathrm{E_{b}\, =\, \frac{NP\phi Z}{60A } }$$

Уравнение ЭДС трансформатора

Выражение, которое дает значение ЭДС, индуцированной в обмотках трансформатора, называется уравнением ЭДС. Это определяется как,

$$\mathrm{E\, =\,4,44\, f\phi _{m}N }$$

Где, f — частота переменного тока, ϕ м — максимальный поток, а N — количество витков в обмотке.

Гистерезисные потери

Потери мощности в железных сердечниках электрических машин (двигатель, генератор, трансформатор и т. д.) из-за перемагничивания называются гистерезисными потерями и рассчитываются по формуле 9{2}\, V }$$

Где k e — константа, а t — толщина каждого слоя сердечника.

Коэффициент трансформации трансформатора и коэффициент трансформации

Коэффициент трансформации трансформатора определяется как отношение числа витков первичной обмотки к числу витков вторичной обмотки, т.е. \, =\,\frac{N_{1}}{N_{2}}\,=\,\frac{E_{1}}{E_{2}}\,=\,\frac{V_{1} }{V_{2}}\,=\,\frac{I_{2}}{I_{1}}}$$

Коэффициент трансформации трансформатора определяется как отношение выходного напряжения к входному, т. е.

$$\mathrm{Преобразование \: коэффициент\, =\,\frac{V_{2}}{V_{1 }}\,=\,\frac{E_{2}}{E_{1}}\,=\,\frac{N_{2}}{N_{1}}\,=\,\frac{I_{ 1}}{I_{2}}\,=\,\frac{1}{a}}$$

Синхронная скорость

Во вращающихся электрических машинах, таких как двигатели и генераторы, магнитное поле вращается с постоянной скоростью, которая называется синхронной скоростью.

$$\mathrm{N_{s}\, =\, \frac{120\, f}{P}}$$

Где f — частота питания, а P — полюса возбуждения в машине.

КПД

Для электрической машины отношение выходной мощности к подводимой мощности называется КПД машины, т. е.

$$\mathrm{КПД,\eta \, =\, \frac{Выход\ : power\left ( P_{o} \right )}{Input\: power\left ( P_{i} \right )}}$$

Уравнение ЭДС трехфазного генератора переменного тока

Уравнение ЭДС трехфазного генератора фазный генератор дает величину генерируемой ЭДС. Генерируемая ЭДС на фазу,

$$\mathrm{E_{ph} \, =\,2.22k_{p}k_{d}f\phi Z\, =\, 4. 44k_{p}k_{d}f\phi T }$$

Где, k p и k d — шаговой коэффициент и коэффициент распределения обмотки якоря соответственно, Z — число проводников на фазу, а T — число витков на фазу .

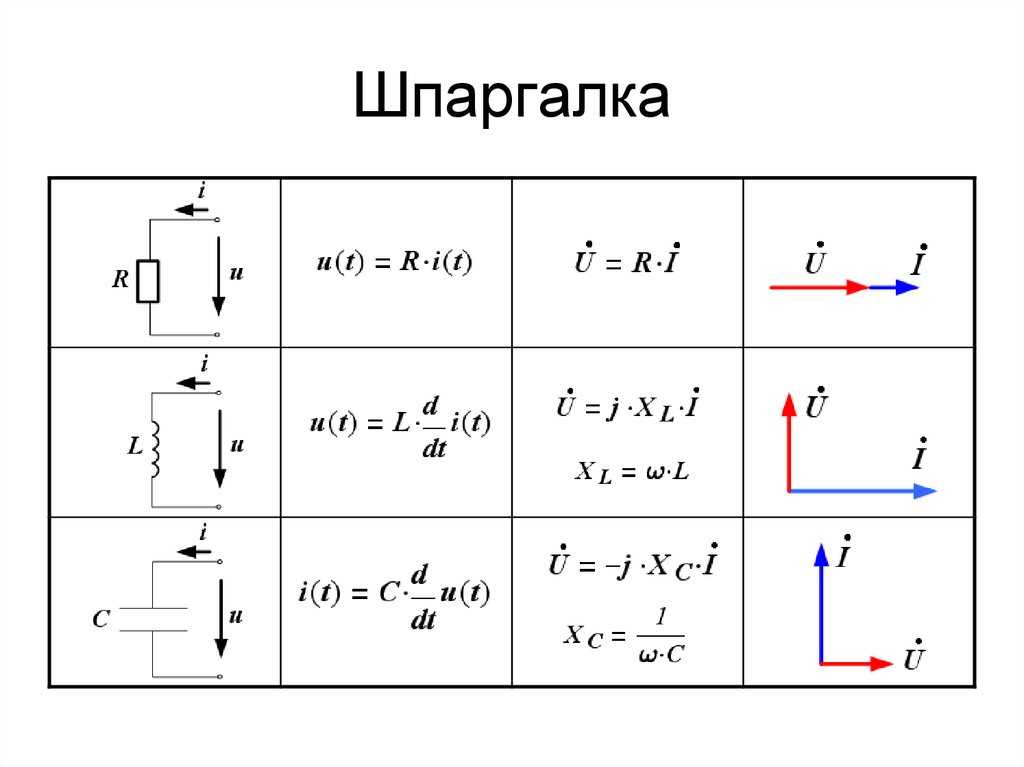

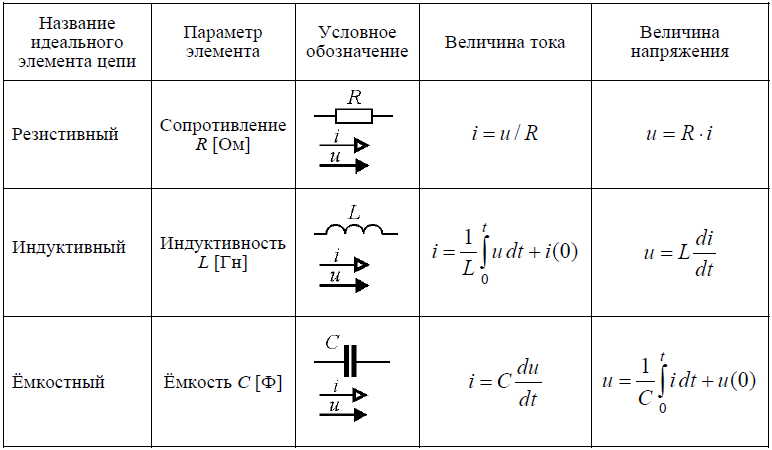

Электрический импеданс

В цепях переменного тока комбинированное сопротивление, создаваемое сопротивлением, индуктивностью и (или) емкостью при протекании тока, называется импедансом. Обозначается цифрой Z и измеряется в Ом (Ом) .

$$\mathrm{Z \, =\,R+jX}$$

Где X — реактивное сопротивление, создаваемое катушкой индуктивности или конденсатором.

Для дросселя,

$$\mathrm{Индуктивность\: реактивное сопротивление,\, X_{L} \, =\,\omega L\, =\, 2\pi fL}$$

Для конденсатора,

$$\mathrm{Емкостный\: реактивное сопротивление,\, X_{C} \, =\,\frac{1}{\omega C}\, =\, \frac{1}{2\pi fC}}$$

Заключение

В этой статье мы перечислили все важные формулы и уравнения основ электротехники. Кроме того, мы определили каждое количество для вашей справки. Все эти формулы должен знать каждый инженер-электрик, потому что они часто используются в различных расчетах.

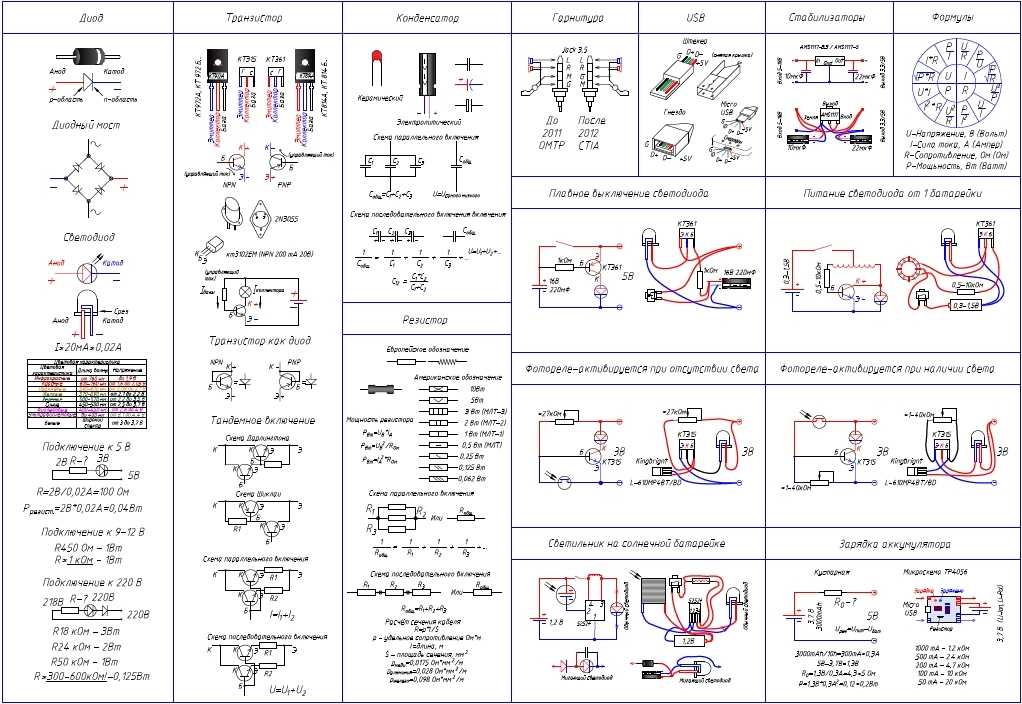

Важные формулы в электронике — макеты

Имея всего несколько основных математических формул, вы можете довольно далеко продвинуться в анализе работы электронных схем и в выборе значений для электронных компонентов в схемах, которые вы проектируете.

Закон Ома и закон Джоуля

Закон Ома и закон Джоуля обычно используются в расчетах, связанных с электронными схемами. Эти законы просты, но когда вы пытаетесь вычислить ту или иную переменную, в них легко запутаться. В следующей таблице представлены некоторые распространенные расчеты с использованием закона Ома и закона Джоуля. В этих расчетах:

В = напряжение (в вольтах)

I = ток (в амперах)

R = сопротивление (в омах)

P = мощность (в ваттах)

Неизвестное значение Формула
Напряжение В = I х R
Текущий И = В/Р
Сопротивление Р = В/И
Мощность P = V x I или P = V 2 /R или P = I 2 R

Формулы эквивалентного сопротивления и емкости

Электронные схемы могут содержать резисторы или конденсаторы, соединенные последовательно, параллельно или в комбинации. Вы можете определить эквивалентное значение сопротивления или емкости, используя следующие формулы:

Резисторы последовательно:

Резисторы параллельно:

или

Конденсаторы последовательно:

или

Параллельные конденсаторы:

Законы тока и напряжения Кирхгофа

Законы Кирхгофа

обычно используются для анализа того, что происходит в замкнутой цепи. Закон Кирхгофа о токе (KCL), основанный на принципе сохранения энергии, гласит, что в любом узле (узле) электрической цепи сумма токов, втекающих в этот узел, равна сумме токов, вытекающих из этого узла. узел, а закон Кирхгофа о напряжении (KVL) гласит, что сумма всех падений напряжения на контуре цепи равна нулю.

Для показанной цепи законы Кирхгофа говорят вам следующее:

KCL: I = I 1 + I 2

KVL: В батарея — В R — В светодиод = 0, или В батарея = В R + В светодиод

7

Расчет постоянной времени RC

В цепи резистор-конденсатор (RC) требуется определенное время, чтобы конденсатор зарядился до напряжения питания, а затем, после полной зарядки, разрядился до 0 вольт.


Опубликовано

в

от

Метки:

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
