Провода. Линейная арматура

Вопрос. Какие провода должны применяться на ВЛ?

Ответ. Должны применяться, как правило, самонесущие изолированные провода (СИП).

СИП должен относиться к категории защищенных, иметь изоляцию из трудносгораемого светостабилизированного синтетического материала, стойкого к ультрафиолетовому излучению и воздействию озона (2. 4.13).

Вопрос. Каковы минимально допустимые сечения изолированных и неизолированных проводов по условиям механической прочности?

Ответ. Минимально допустимые сечения проводов нормированы в табл. 2.4.1, 2.4.2 настоящей главы Правил.

Вопрос. Как следует производить крепление, соединение СИП и присоединение к СИП?

Ответ. Следует производить следующим образом:

крепление провода магистрали ВЛИ на промежуточных и угловых промежуточных опорах – с помощью поддерживающих зажимов;

крепление провода магистрали ВЛИ на опорах анкерного типа, а также концевое крепление проводов ответвления на опоре ВЛИ и на вводе – с помощью натяжных зажимов;

соединение проводов ВЛИ в пролете – с помощью специальных соединительных зажимов; в петлях опор анкерного типа допускается соединение неизолированного несущего провода с помощью плошечного зажима. Соединительные зажимы, предназначенные для соединения несущего провода в пролете, должны иметь механическую прочность не менее 90 % разрывного усилия провода;


соединение фазных проводов магистрали ВЛИ – с помощью соединительных зажимов, имеющих изолирующее покрытие или защитную изолирующую оболочку;

соединение проводов в пролете ответвления к вводу не допускается;

соединение заземляющих проводников – с помощью плашечных зажимов.

Ответвительные зажимы следует применять в случаях: ответвления от фазных жил, за исключением СИП со всеми несущими проводниками жгута;

ответвления от несущей жилы (2.4.21).

Вопрос. Как следует производить соединения проводов в пролетах ВЛ?

Ответ. Следует производить при помощи соединительных зажимов, обеспечивающих механическую прочность не менее 90 % разрывного усилия провода.

В одном пролете ВЛ допускается не более одного соединения на каждый провод.

В пролетах пересечения ВЛ с инженерными сооружениями соединение проводов ВЛ не допускается.

Провода разных марок или сечений должны соединяться только в петлях анкерных опор (2.4.24).

Данный текст является ознакомительным фрагментом.

Провода и грозозащитные тросы

Провода и грозозащитные тросы
Вопрос. С каким количеством проводов могут выполняться ВЛ?Ответ. Могут выполняться с одним или несколькими проводами в фазе. Во втором случае фаза называется расщепленной. Провода расщепленной фазы могут быть изолированы друг от друга

Шины, провода, кабели

Шины, провода, кабели
Вопрос. Каковы требования Правил к открытым токоведущим частям в отношении электробезопасности?Ответ. Они, как правило, должны иметь изоляционное покрытие. Между неподвижно укрепленными токоведущими частями разной полярности, а также между ними и

Инструменты и провода

Инструменты и провода
Прежде чем начинать ремонт электрических приборов или электрической проводки, вы должны обзавестись необходимым для этой цели инструментом. Вам потребуется набор стандартных инструментов и несколько простейших самодельных приспособлений.Для

XV.

ПРОВОДА НАЧИНАЮТ ГОВОРИТЬ

XV. ПРОВОДА НАЧИНАЮТ ГОВОРИТЬ
Утром 4 августа 1922 года вся система телефонной связи в Соединённых Штатах и в Канаде на одну минуту была выключена в знак прощания с человеком, который дал ей жизнь и которого в этот момент опускали в могилу на мысе Бретон, в Новой Шотландии, в

Шины, провода, кабели

Шины, провода, кабели
Вопрос 9. Каковы требования Правил к открытым токоведущим частям в отношении электробезопасности?Ответ. Они, как правило, должны иметь изоляционное покрытие. Между неподвижно укрепленными токоведущими частями разной полярности, а также между ними и

Провода. линейная арматура

Провода. линейная арматура
Вопрос 195. Какие провода должны применяться на ВЛ?Ответ. Должны применяться, как правило, самонесущие изолированные провода (СИП). СИП должен относиться к категории защищенных, иметь изоляцию из трудносгораемого светостабилизированного

Провода и грозозащитные тросы

Провода и грозозащитные тросы
Вопрос 295. С каким количеством проводов могут выполняться воздушные линии?Ответ. Могут выполняться с одним или несколькими проводами в фазе. Во втором случае фаза называется расщепленнойПровода расщепленной фазы могут быть изолированы

XV. ПРОВОДА НАЧИНАЮТ ГОВОРИТЬ

XV. ПРОВОДА НАЧИНАЮТ ГОВОРИТЬ
Утром 4 августа 1922 года вся система телефонной связи в Соединённых Штатах и в Канаде на одну минуту была выключена в знак прощания с человеком, который дал ей жизнь и которого в этот момент опускали в могилу на мысе Бретон, в Новой Шотландии, в

1.4. ПРОВОДА И ТРОСЫ

1. 4. ПРОВОДА И ТРОСЫ
1.4.1. Провода неизолированные для воздушных линий электропередачи
По конструкции провода неизолированные делятся на однопроволочные, состоящие из одной проволоки, и многопроволочные, состоящие из нескольких или даже нескольких десятков

1.4.3. Самонесущие изолированные провода

1.4.3. Самонесущие изолированные провода
В последние десятилетия в мире все большее применение в практике строительства воздушных линий электропередачи находят самонесущие изолированные провода. Они применяются при строительстве воздушных линий электропередачи до 1 кВ

1.6. АРМАТУРА

1.6. АРМАТУРА

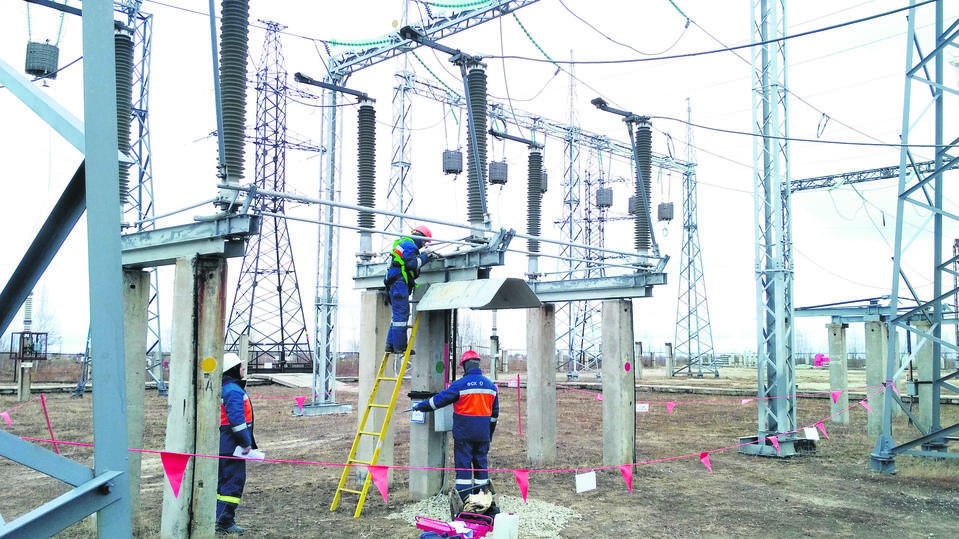

Арматура применяется на строительстве воздушных линий электропередачи, открытых распределительных устройств подстанций. Она используется для комплектования изолирующих подвесок проводов и грозозащитных тросов, соединений проводов и тросов в пролетах и

1.

6.2. Сцепная арматура

1.6.2. Сцепная арматура
Сцепная арматура предназначается для соединения элементов изолирующих подвесок и крепления проводов и грозозащитных тросов к опоре и подразделяется на универсальную и специальную. К специальной сцепной арматуре относятся серьги, ушки и узлы

1.6.7. Поддерживающая арматура

1.6.7. Поддерживающая арматура
В состав поддерживающей арматуры входят поддерживающие глухие зажимы для одного и более проводов, многороликовые подвесы и опорные зажимы.Поддерживающие зажимы предназначены для подвески и закрепления проводов воздушных линий

1.6.8. Защитная арматура

1.6.8. Защитная арматура
Защитная арматура предназначена для защиты изолирующих подвесок, изоляторов, проводов, грозозащитных тросов от электрических и механических повреждений. К защитной арматуре относятся: кольца и экраны защитные; узлы крепления экранов; рога

1.6.9. Натяжная арматура

1.6.9. Натяжная арматура
Натяжение проводов и крепление их к анкерно-угловым опорам осуществляется с помощью натяжных зажимов различной конструкции, размеры и механическая прочность которых должны соответствовать размерам и механической прочности натягиваемого провода

1.6.10. Соединительная арматура

1.6.10. Соединительная арматура
Соединительная арматура предназначена для соединения проводов и канатов воздушных линий электропередачи. К соединительной арматуре относятся: овальные, плашечные, прессуемые, клыковые, петлевые и заземляющие зажимы. По назначению

Провод неизолированный АС 50/8 ГОСТ 839-80 121110050 Электрокабель (ЭКЗ)

Тарифная цена:

«>(История цены)
259,97  RUB

/кг

Дата Цена
10. 11.2018 259,97
RUB
10.03.2017 207,98
RUB
10.12.2016 252,23
RUB
04. 08.2016 252,23
RUB
14.03.2016 252,23
RUB
11.03.2016 252,23
RUB
30. 09.2015 0,25
RUB
16.09.2015 206,21
RUB
24.08.2015 206,21
RUB
08. 08.2015 206,21
RUB

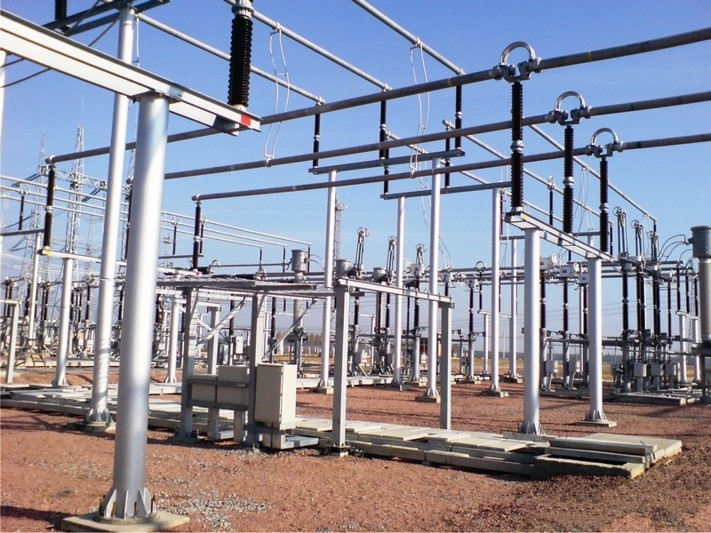

Простой и удобный способ Рассчитать размер шины и падение напряжения

Фактически, тип медного или алюминиевого проводника или стержня, который собирает и распределяет электрическую энергию по одной или одной цепи.

Много соединений в различных учреждениях, заводах, фабриках Электропроводка Сборная шина Взята с. Сверлильный станок сверлится в сборную шину, и Lux соединяется с узлом, соединяя гайку.

Через эту шину люди могут получить доступ к электричеству от одной системы к другой, так же как люди используют мост или мост, чтобы пересечь реку или озеро.

В промышленности со стороны ВТ Электричество со стороны НТ. Доступ к нему можно получить через это шинное соединение. Кроме того, если есть ошибка в какой-либо части системы через активную часть шины, Кто неисправна часть Можно отличить от Даже если одна система отключена, другая система все еще работает.

Идеальные характеристики шины:

1)Материал шины имеет низкое сопротивление

2)Сопротивление шины очень мало зависит от температуры

3) Высокая механическая прочность.

Использование шинопровода

  • Подключение к сети можно очень легко выполнить в одном или нескольких местах.
  • Когда система отключена, остальная часть системы может управляться шиной.
  • Техническое обслуживание. В этом случае можно управлять одной частью с помощью сборной шины без отключения всей системы.
  • Если какая-либо часть системы окажется неисправной, ее можно отделить от активной части шиной.

Шинопровод Обычно бывают разных размеров. Различный размер в зависимости от нагрузки или токовой способности Сборная шина Делается Листы сборной шины обычно шириной 1/2″, 3/4″, 1″, 1,5″ Или 2″ Может быть до и исполнение 1/8″ От 1/2″ Или ток может быть выше в зависимости от грузоподъемности вагона.

Содержание

Все характеристики шины должны быть:

  • В случае изготовления шины следует использовать материал с меньшим сопротивлением.
  • Сопротивление не будет уменьшаться при изменении температуры и времени.
  • Для изоляции по мере необходимости. Шинопроводы. Между ними должно быть достаточно зазоров.
  • Более высокая механическая прочность должна использоваться с качественными веществами.
  • В дальнейшем любые изменения в системе должны модифицироваться.

Типы жилья

В зависимости от материала могут быть два типа жилья. А именно –

  1. Медная шина
  2. Алюминиевая шина

Также в зависимости от установки шина может быть двух типов.

  1. Внутренняя шина
  2. Наружная шина

В зависимости от состава имеется пять типов. А именно:

  1. Open Busbar
  2. Закрытый Busbar
  3. World Triv0029 Секционная двойная шина
  4. Двойная шина Одинарная тормозная система
  5. Кольцевая шина
  6. Факторы и факторы, которые следует учитывать при выборе шины

    • В случае эксплуатации установки, полная или частичная работа по мере необходимости
    • Количество или нагрузка текущий
    • Местные условия
    • Первоначальная стоимость развертывания.
    • Эксплуатационные расходы и затраты на техническое обслуживание
    • Преимущества расширения в будущем
    • Шинопровод Форма – это направление формы
    • Безопасные зоны остаются определенными
    • Форма шинопровода
    • Первоначальная стоимость
    • Безопасное место

    Расчет размера шинопровода

    Шинопровод может быть очень большим или маленьким. Шина В основном, ее размер и толщина зависят от тока в амперах шины.

    Следует помнить, что высота и ширина шинопровода очень важны при расчетах. Измерения в миллиметрах должны быть рассчитаны в миллиметрах.

    Расчет шин

    Возьмите нас 450 Имеется трансформатор кВА с линейным напряжением VL = 400 Вольт,

    Итак, ток I(A) = 1000 × S(кВА) / (√ 3 × VL )=1000*450/1,732*400=649,519 A

    01) Итого судья + 25% Придется брать доп.

    (Идет от Трансформатора 649ампер. И все время 649 м.п. Не может быть найдено Может быть меньше 25%Дополнительно захвачено. Ущерб, если нагрузка шины мала. Однако брать больше не вредно. Если брать меньше, то будет сжечь дополнительных судей. Нет больше урона, если получить больше. Как упоминалось выше 25% Приходится брать больше Что это значит  649Давайте поближе.

    Теперь мы 80 × 5 = 400 Take It

    Размер шины

    19,05 мм*6,35 мм = 100A

    25,4 мм*6,5 мм = 200a/250a

    30 Ммм. = 400A

    40 мм*10 мм = 600A

    44,45 мм12,7 мм = 800A

    50,8 мм*12,7 мм = 1000a

    2*63,5 мм*9,525 мм = 1600a

    2*80mm*10mm = 2500a

    . 2:

    Допустим, в моей отрасли три фазы 500 кВА Одна из них 11/.44 кВ Есть трансформаторы. Теперь я ее исходящая сторона. Позвольте мне выбрать текущий бар для текущего, которым я владею. Панель LT. Давайте настроим его. Давайте посчитаем.

    Ток I (вторичный)

    = 500 x 1000/ (1,732 x 440)
    = 656 ампер

    Теперь для большей безопасности 25% Доп.

    Тогда = 656 x 1,25 = 820 A

    Теперь, если я использую медную шину, сам по себе 1A для этой шины 0,5 кв. мм Должен использоваться. А для алюминия 1,2 кв.мм на ампер.

    Так что, если я использую медь, моя нагрузка 820 ампер для этой шины площадью 410 кв. мм. Должна использоваться.

    Но вы должны иметь в виду, что эта шина острого размера доступна на рынке ?? Типовой размер шины, доступной на рынке:

    25 х 5, 25 х 8, 25 х 10, 30 х 5, 30 х 8, 30 х 10,
    40 х 5, 40 х 8, 50 х 5, 50 х 8, 50 х 10, 80 х 5 , 80 x 8, 80 x 10, 100 x 20, 110 x 10 кв. мм и т.д.

    Итак, для нашей нагрузки 80 x 5 или 40 x 10 или
    Шина 50 x 8 кв.мм Хватит

    Теперь вам нужно сделать кабель соединение с шинопроводом. Это соединение можно легко выполнить, просверлив винты на сборной шине кабельными винтами.

    Второй расчет Cartesi: Iqbal Mahmood

    Elrctricalnotes

    англ. Mizan

    Я инженер по электротехнике и электронике, а также у меня более 6 лет опыта работы с WordPress, написанием статей и SEO. У меня есть сильные технические навыки письма. Я могу быстро понять и реализовать сложные концепции. Я внимательно читаю, чтобы найти скрытый смысл. Тогда я пишу о них кратко и ясно.

    Установка трехфазной электропроводки в доме

    В нашем сегодняшнем руководстве по установке электропроводки мы покажем как подключить и установить трехфазный распределительный щит и потребительский блок от опоры электросети до трехфазного счетчика энергии и трехфазного распределительного щита. Мы также покажем, что Как подключить трехфазные и однофазные цепи нагрузки в трехфазной системе распределения проводки в домашней и коммерческой системе электроснабжения.

    Связанные руководства по электромонтажу:

    • Монтаж трехфазной электропроводки в многоэтажном здании
    • Установка однофазной электропроводки в доме – NEC и IEC
    • Установка однофазной электропроводки в многоэтажном здании

    Содержание

    Что такое трехфазное и однофазное питание?

    На электростанциях трехфазная энергия вырабатывается электрическим генератором или генератором переменного тока. В генераторе переменного тока напряжение и ток, генерируемые тремя независимыми катушками в статоре, отделены друг от друга на 120 градусов. Генерируемая мощность от генераторов переменного тока затем передается и распределяется по линиям передачи и распределения к подсистеме распределения. Как однофазное, так и трехфазное питание дополнительно распределяется с помощью трех однофазных трансформаторов или одного блока трехфазного трансформатора (сконфигурированного для соединения звездой «Y» или треугольником), установленного на опоре электросети рядом с жилым или коммерческим районом.

    Уровни напряжения повышаются через повышающие трансформаторы для передачи электроэнергии. В системе распределения они снова понижают уровень напряжения через понижающий трансформатор для дальнейшего использования. RCD , MCB , MCCB , CB , RCD , RCBO , FUSES, Spekinges ETC используются As As As As As As As As Ats Devices DEVICES в DB, ​​DBENTS, DBENTS DEVICES в DB, ​​DBERSES, DBENTS DEVICES. . Например,

    В Великобритании и ЕС напряжение 11 кВ от понижающего трансформатора, подключенного по схеме треугольника (трехфазная, 3-проводная система), поступает на распределительный трансформатор 400/230 В, подключенного по схеме «звезда» (трехфазная, трехпроводная). 4-х проводная система).

    В США напряжение 4,5–7,2 кВ от понижающего трансформатора, подключенного по схеме «треугольник», через 3-фазную трехпроводную систему поступает на распределительный трансформатор 240/120 В, подключенный по схеме «звезда» (две фазы, 3-проводная система). Для трехфазной системы расположение может быть различным для разных уровней напряжения. Схему подключения мы покажем в следующих разделах этого поста.

    Связанные руководства по подключению:

      • Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?
      • Как подключить трехфазный распределительный щит 400 В? МЭК и Великобритания

    Поскольку в промышленных и коммерческих зданиях требуется высокая мощность, они подключаются к трехфазному соединению треугольником (3 фазы — 3-проводная система — без нейтрального провода) перед распределительным трансформатором, а затем управляют требуемым напряжением и током в соответствии с системными требованиями. при трехфазном и однофазном питании.

    С другой стороны, здания, которым требуется как низкая, так и высокая мощность в трехфазном и однофазном режимах, подключаются к вторичной обмотке распределительного трансформатора. Таким образом, они получают трехфазное соединение «звезда» (3-фазная, 4-проводная система с нейтральным проводом). В звездном соединении Трехфазное линейное напряжение (фаза-фаза) составляет 400 В переменного тока (в США 208 В, 240 В, 480 В и т. д.). , 277 В, 480 В и т. д. в США) .

    При трехфазном питании двигатели и большие электронагреватели могут быть напрямую подключены к трем фазам (нейтраль требуется не во всех случаях), в то время как при однофазном питании цепи нагрузки (освещение, вентилятор и т. д.) могут быть подключены между фазой и Нейтраль через соответствующие защитные устройства, т.е. заземляющий/заземляющий провод. В США однофазная нагрузка 240 В может быть подключена к двум фазам без нулевого провода.

    Зачем нам нужен трехфазный источник питания?

    Для эксплуатации мощного оборудования и приборов, таких как электродвигатели, мощные воздушные компрессоры и кондиционеры, водонагреватели и т. д., нам нужен трехфазный источник питания вместо однофазного источника питания. В обычных домах (бытовых как жилых) мы в основном используем однофазный источник питания для питания осветительной нагрузки, вентиляторов, стиральных машин и т. д. Но в некоторых случаях, например. промышленные предприятия, двигатели с высоким крутящим моментом, многоэтажные и большие здания (промышленные и коммерческие), трехфазный источник питания, необходимый для работы и обслуживания систем высокой мощности и напряжения.

    В наших предыдущих постах про монтаж однофазной электропроводки в доме мы уже знаем что такое MDB, DB, Final Sub Circuit, MCB, MCCB, CB и RCD и т.д. Так что больше никогда не будем повторяться.

    Похожие сообщения:

    • Как подключить комбинированный выключатель и розетку GFCI
    • Как подключить комбинированный переключатель AFCI

    Уровни трехфазного и однофазного напряжения в США — NEC

    В США и Канаде доступны различные однофазные и трехфазные уровни напряжения, т. е. однофазное напряжение доступно для бытовых и жилых приложений, а трехфазное напряжение может быть использовано для промышленных и коммерческих приложений.

    Ниже приведены уровни напряжения, доступные в США и Канаде.

    3-фазное напряжение в США

    • Three Hots (3-Lines) = 208V- 3-Φ
    • Three Hots (3-Lines) — High Leg Delta = 240V — 3-Φ
    • Три выхода (3 линии) — треугольник = 480 В — 3-Φ
    • Три контакта (3 линии) — звезда = 600 В — 3-Φ

    т. е.

    • Между L 1 , L 2 и L 3 = 208 В, 240 В, 480 В или 600 В – (3 фазы)

    Однофазное напряжение в США

    • Горячее к нейтральному = 120 В – 1-Φ
    • Горячее к нейтральному = 208 В, (треугольник верхнего плеча) — 1-Φ
    • Две горячие = 240 В – 1-Φ (расщепленная фаза)
    • Горячее к нейтральному — звезда = 277 В — 1-Φ
    • 2 контакта + нейтраль – звезда = 480 В – 1-Φ
    • Горячий + нейтральный – звезда = 347 В – 1-Φ

    т. е.

      • L 1 до N = 120 В, 208 В, 277 В, 347 В, 480 В или 600 В – (1-фазный)
      • L 2 до N = 120 В, 208 В, 277 В, 347 В, 480 В или 600 В – (1-фазный)
      • L 3 до N = 120 В, 208 В, 277 В, 347 В, 480 В или 600 В – (1-фазный)

    Примечание. В случае верхнего ответвления треугольника (силового или дикого ответвления) между верхним ответвлением и нейтралью имеется дополнительное однофазное напряжение 208 В, а также 120 В и 240 В от измерительной коробки к центру нагрузки и панели. коробка.

    Связанные руководства по подключению:

    • Как подключить 1-фазный потребительский блок с раздельной нагрузкой? – УЗО+ВДТ
    • Как подключить потребительский блок с двойной разделенной нагрузкой 230 В? – УЗО+ПЦ

    Трехфазные и однофазные системы напряжения питания «120 В, 208 В, 240 В, 277 В и 480 В»-NEC-US

    Delta (120 В, 208 В и 240 В)

    5

    3-PHASE)

    5555912 3-PHASE) Уровни однофазного напряжения в Великобритании, ЕС – IEC

    Трехфазная система проще в Великобритании и ЕС по сравнению с США и большинством стран (например, Индия, Пакистан, ОАЭ и другие арабские страны) следуют та же система распределения напряжения, что и в Великобритании, ЕС и IEC. Как трехфазное, так и однофазное напряжение доступно для бытового и коммерческого применения в одном и том же блоке следующим образом.

    Трехфазное напряжение в Великобритании и ЕС

    • Межфазное напряжение = 400 В
    • Любая фаза к нейтрали = 230 В – (1-Φ)
    • Между тремя фазами = 400 В – (3-Φ)

    Т.е.

    • L 1  до L 2 = 400 В – (3 фазы)
    • L 2  до L 3 = 400 В – (3 фазы)
    • L 3 от до L 1 = 400 В – (3 фазы)

    Однофазное напряжение в Великобритании и ЕС

    • Фаза к нейтрали = 230 В

    т. е.

    • L 1 до N = 230 В – (1-фазный)
    • L 2 до N = 230 В – (1-фазный)
    • L 3 до N = 230 В – (1-фазный)

    Однофазные и трехфазные системы электропитания 230 В и 400 В – IEC – Великобритания и ЕС

      • Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
      • Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель?

    Требования к установке трехфазной электропроводки

    В этом руководстве нам потребуются следующие электроустановочные изделия для подключения трехфазного питания в доме.

    • Трехфазный счетчик электроэнергии: 1 №
    • Трехполюсный автоматический выключатель, 63 А (100 или 250 А в США): 1 №
    • Двухполюсный: 63 А, ток срабатывания 30 мА (УЗО/УЗО): 3 №
    • Трехполюсные автоматические выключатели, 63 А (100–250 А в США): 3 №
    • Однополюсный, 20 А, автоматический выключатель: 6 №
    • Однополюсный, 16 А (20 А в США): MCB: 3 №
    • Однополюсный, 10 А (15 А в США): MCB: 6 №
    • Корпуса распределительных щитов: 3 шт.
    • Соединительная шина для подключения нейтрального кабеля
    • Медные полосы для общего соединения MCB: 3 шт. (сегмент медной шины)
    • Медная полосовая шина для заземления и заземления

    Как подключить трехфазный главный распределительный щит?

    Как правило, поставщики электроэнергии и услуг устанавливают однофазный счетчик энергии, когда нагрузка менее 7,5 кВт (10 л.с.) в жилых помещениях (потребитель для дома). Если лимит превышен, то рекомендуется установить 3-х фазный счетчик электроэнергии для потребителей. При нагрузке свыше 7,5 кВт в бытовых помещениях (домах) рекомендуется 3-х фазная электропроводка.

    В этом руководстве мы предполагаем, что будем подключать только однофазную нагрузку (осветительные приборы, вентиляторы, телевизор, розетка, переменный ток и т. д.) на текущем участке трехфазной электропроводки. Другими словами, мы не будем включать трехфазные двигатели, потому что в наших домах нет таких (трехфазных) нагрузок. Если в вашем доме есть трехфазная нагрузка, вы можете это сделать. Поскольку мы видим, что общая нагрузка превышает предел установки однофазной электропроводки, поскольку мы будем питать разные комнаты и участки дома, поэтому мы должны подключить наше распределение в трехфазной системе. Для прямых трехфазных нагрузок см. следующие разделы в этом посте.

    Практическая процедура трехфазной проводки распределительного щита и установки

    Мы изучили основную электрическую проводку ламп, вентиляторов и т. д. (т. сделать то же самое, как указано ниже.

    • Прежде всего подключите трехфазный счетчик энергии, как показано на рис. (если вы не знаете, как подключить трехфазный счетчик энергии, ознакомьтесь с этим простым руководством, в котором показано, как подключить трехфазный счетчик энергии.
    • Подключите MCCB (автоматический выключатель в литом корпусе) в качестве главного выключателя к трем фазам на входе ( R , Y , B ) от трехфазного счетчика электроэнергии. (Проверьте цветовой код проводки для различных областей в разделе ниже)
    • Теперь подключите отходящие три фазы ( R , Y , B ) от MCCB (автоматический выключатель в литом корпусе) к DP (двухполюсный автоматический выключатель, RCD, SP (однополюсный автоматический выключатель и нагрузка), как показано на рис. )
    • Теперь подключите УЗО от DP к фазе (линии) и соответствующей нейтральной линии. Линии исходящей фазы должны быть подключены к конечной и конечной подцепям. То же самое можно сделать для нейтральных проводов.
    • Наконец, подключите электроприборы к клемме заземления, которая ведет к заземляющему электроду в системе заземления и заземления, как показано на рис. ниже.
    • Выполните те же действия для всех трех распределительных щитов в разных комнатах и ​​зонах.

     Нажмите на изображение, чтобы увеличить

    Рис. – Схема монтажа трехфазной электропроводки

    Кроме того, если вам необходимо подключить однофазную нагрузку или подключить отдельный щиток или дополнительный щит, прочтите предыдущие опубликованные сообщения о схемах однофазной электропроводки. .

    Похожие сообщения:

      • Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника с высокой ветвью?
      • Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?

    Ниже приведена схема монтажа трехфазной распределительной электропроводки в соответствии с NEC и IEC.

    Схемы установки трехфазной электропроводки — US — NEC

    Трехфазное распределение 208 В и панельная проводка.

    Нажмите на изображение, чтобы увеличить

    Распределение трехфазного напряжения 240 В (треугольник высокой ветви) и проводка панели.

    Нажмите на изображение, чтобы увеличить

    Трехфазное распределение 480 В и панельная проводка.

    Щелкните изображение, чтобы увеличить его

    Полезно знать: использование трех отдельных однополюсных автоматических выключателей для цепей 208 В, 240 В или 480 В противоречит правилам. Если вы по-прежнему хотите подключить три выключателя SP в качестве трехполюсного для трехфазной цепи, выключатели всех выключателей должны быть соединены и соединены вместе, т. е. все выключатели SP должны включаться и выключаться одним и тем же общим выключателем. Кроме того, используйте автоматический выключатель соответствующего номинала, сечение проводов, розетки, выключатели и т. д. (ознакомьтесь с примечанием внизу (инструкции и меры предосторожности) для получения калькуляторов и руководств по размеру проводов, размерам розеток, выключателей и розеток и т. д.

    Похожие сообщения:

    • Как подключить однофазный потребительский блок 230 В с УЗО? МЭК, Великобритания и ЕС
    • Как подключить 1-фазный и 3-фазный щит распределения нагрузки?
    • Как подключить автоматический ИБП/инвертор к домашней системе электроснабжения?

    Схемы установки трехфазной электропроводки – Великобритания, ЕС – IEC

    Щелкните изображение, чтобы увеличить0002 Примечание. Для схем проводки NEC и IEC можно использовать одно и то же описание и детали, указанные для приведенного выше общего рис. 1. для увеличения

    Трехфазный, 400 В, разводка распределительного щита с УЗО – 1-Φ нагрузки от 3-Φ источника питания

    Нажмите на изображение, чтобы увеличить 3-Φ и 1-Φ нагрузок

    Щелкните изображение, чтобы увеличить его

    Три фазы, 400 В, типовая проводка распределительного щита с УЗО для 3-х цепей нагрузки

    Щелкните изображение, чтобы увеличить Цепи нагрузки 3-Φ и 1-Φ

    Щелкните изображение, чтобы увеличить его

    • Электропроводка распределительного щита с УЗО
    • Электропроводка распределительного щита без УЗО

    Полезно знать: В соответствии с правилами электропроводки IET (Institution of Engineering and Technology): 17-я редакция (BS 7671:2008 – 1: 2011), в потребительском блоке должна быть предусмотрена защита от УЗО, за исключением системы дымовой и охранной сигнализации. .

    Как подключить однофазную нагрузку 120 В в однофазной распределительной системе? – NEC – US

    Трехфазные цепи нагрузки могут быть напрямую подключены к трем проводам под напряжением. Имейте в виду, что Нейтральное значение требуется не во всех случаях. Однофазная нагрузка может быть подключена к горячему и нейтрали (120 В) или к двум горячим проводам (240 В, одна фаза). Ниже приведена типичная трехфазная проводка панели для США и Канады.

    Монтаж трехфазных цепей 208 В и автоматических выключателей на главной сервисной панели.

    Монтаж трехфазных цепей 240 В (треугольник высокого напряжения) и автоматических выключателей на главной сервисной панели.

    Электропроводка Установка трехфазных цепей 480 В и автоматических выключателей на главной сервисной панели.

    Похожие сообщения:

    • Как подключить и установить электрическую розетку?
    • Как подключить комбинированный выключатель и розетку?

    Как подключить трехфазную нагрузку 400 В в трехфазной распределительной системе? – IEC & UK

    Как упоминалось выше, трехфазные нагрузки (400 В, трехфазные двигатели) могут быть напрямую подключены к трем линиям соответственно, т. е. нет необходимости подключаться к нейтральной точке (в некоторых случаях нейтральная по-прежнему необходим в трехфазной системе, что зависит от конструкции системы (перед установкой такого устройства см. руководство пользователя). Для однофазных нагрузок (230 В или 120 В переменного тока, освещение, телевизор, розетка, вентиляторы и т. д.) их можно подключить к фазному и нейтральному проводу, как показано ниже. Обратите внимание, что заземление или провод заземления должны быть подключены к электроприборам и оборудованию, подключенному как к однофазной, так и к трехфазной системе питания, в целях безопасности, поскольку это предотвращает опасность поражения электрическим током.

    Рис. 5. Подключение однофазной и трехфазной нагрузки в трехфазной системе питания

    Подключение трехфазной нагрузки 400 В и автоматических выключателей с УЗО и ВДТ в распределительном щите

    Подключение трехфазной нагрузки 400 В и автоматических выключателей в разделенной нагрузке Щит распределительно-потребительный с УЗО.

    Электропроводка Типичные трехфазные цепи нагрузки 400 В и автоматический выключатель в распределительном щите и потребительском блоке.

    Похожие сообщения:

    • Схема электропроводки на лестнице – как управлять лампой с двух мест?
    • Схема электропроводки в коридоре – электропроводка в коридоре с использованием двухпозиционных переключателей

    Принципиальная схема подключения трехфазного распределительного щита

    На следующей типовой схеме подключения показана установка трехфазного распределительного щита и потребительского блока в жилой/коммерческой зоне.

    Рис. 2. Схема электрических соединений трехфазного и однофазного потребительского блока с УЗО

    Цветовые коды трехфазной проводки — IEC и NEC

    Похожие сообщения:

    • Как подключить автоматический выключатель GFCI?
    • Как подключить выключатель AFCI?

    Общие меры предосторожности и Инструкции

    • Электричество одновременно и наш друг, и враг, если вы дадите ему шанс убить вас, помните, оно никогда его не упустит. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
    • Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрооборудования. Для этого выключите главный выключатель в главном щите или распределительном щите.
    • Никогда не стойте и не прикасайтесь к мокрым и металлическим частям во время ремонта или установки.
    • Внимательно прочитайте все предостережения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
    • Всегда используйте кабель и провод подходящего размера, розетки и выключатель подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор размеров проводов и кабелей , чтобы найти правильный размер калибра.
    • Никогда не пытайтесь играть с электричеством (поскольку это опасно и может привести к летальному исходу) без надлежащего руководства и осторожности. Выполняйте монтажные и ремонтные работы в присутствии опытных лиц, обладающих обширными знаниями и опытом, умеющих обращаться с электричеством.
    • Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем практиковать какие-либо изменения/модификации соединений электропроводки.
    • Распределительный щит не следует устанавливать на высоте 2,2 метра (84 дюйма = 7 футов), а выключатель следует устанавливать на высоте 1,82 метра (72 дюйма = 6 футов) над полом, он должен быть защищен от коррозии и находиться вдали от водяных зон. Все провода и кабели должны быть укрыты в щите (т.е. не должны торчать за пределами щита). Наконец, возле распределительного щита должен быть знак безопасности.
    • Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате.

Опубликовано

в

от

Метки:

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
