Опн 10 кв принцип действия: ОПН — Ограничители перенапряжений нелинейные. Ограничители ОПН

Обмежувач перенапруги ОПН-6 ☏ 097-092-00-75 Денис Олександрович 050-387-08-09

Опис

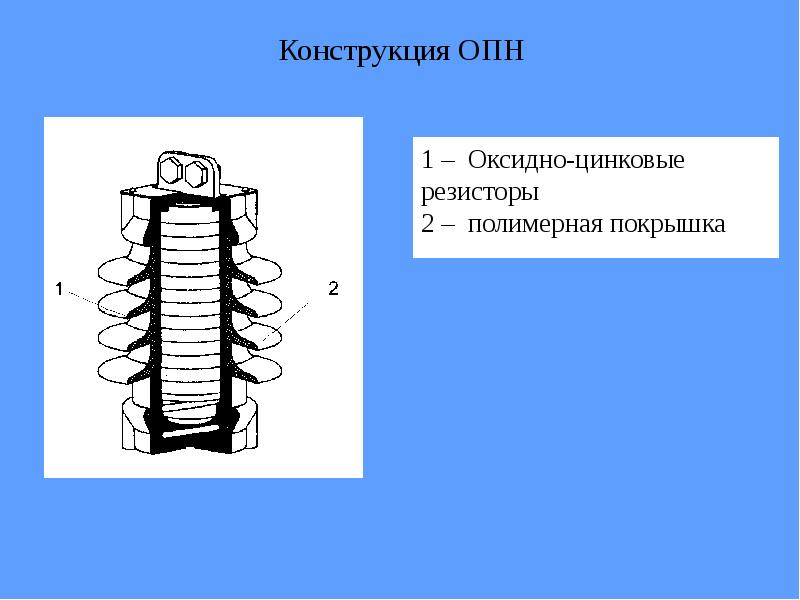

                                                                                     СОСТАВ

  Ограничитель состоит из одиночной колонки высоко-нелинейных оксидно-цинковых варисторов, заключенной в герметизированный полимерный корпус. Пространство между колонкой варисторов и корпусом заполнено полимерной композицией на основе низкомолекулярного синтетического каучука. Полимерный корпус представляет собой ребристую покрышку  из кремнийорганической резины, усиленную стеклопластиком.

                                                                          ПРИНЦИП РАБОТЫ

Ограничитель представляет собой защищенный аппарат опорного исполнения и может монтироваться только в вертикальном положении. Защитное действие ограничителя обусловлено тем, что при возникновении перенапряжения в сети, вследствие высокой нелинейности варисторов , через ограничитель протекает значительный импульсный ток, в результате чего величина перенапряжения снижается до уровня безопасного для изоляции защищаемого оборудования.

ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЯ НЕЛИНЕЙНЫЙ ОПНп-10/12,7/10/450
ОПИСАНИЕ ИЗДЕЛИЯ
Ограничитель предназначен для защиты электрооборудования сетей переменного тока частоты 50Гц с номинальным напряжением 10кВ с изолированной или компенсированной нейтралью от коммутационных и грозовых перенапряжений.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАИМЕНОВАНИЕ ХАРАКТЕРИСТИКИ	ЕДИНИЦА ИЗМЕРЕНИЯ	НОРМА
Номинальное напряжение	кВ	10
Наибольшее длительно-допустимое рабочее напряжение Uнр (действующ)	кВ	12,7
Номинальный разрядный ток (амплитуда 8/20 мкс)	А	10000
Пропускная способность(значение прямоугольного импульса тока 2000мкс)	А	450
Остающееся напряжение, не более, при токе коммутационных перенапряжений на волне 30/60 мкс с амплитудой 150 А	кВ	30,0
Остающееся напряжение, не более, при токе коммутационных перенапряжений на волне 30/60 мкс с амплитудой 500 А	кВ	32,0
Остающееся напряжение, не более, при токе грозовых перенапряжений с амплитудой 10000А	кВ	40,0
Остающееся напряжение, не более, при быстро нарастающих  импульсах тока  1/10 мкс с амплитудой 10000А	кВ	46,0
Классификационное напряжение при активной составляющей переменного тока 1 мА	кВ	14,0
Диапазон рабочей температуры	С	-50/+45
Высота установки, не более над уровнем моря	м	1000
Срок службы ограничителя с учетом срока хранения	лет	25
Расшифровка условного  обозначения О-Ограничитель П-Перенапряжений Н-нелинейный П-в полимерном корпусе 10-номинальное напряжение в кВ 450-ток пропускной способности в А УХЛ-климатическое исполнение по ГОСТ 15150 1-категория размещения по ГОСТ 15150

ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЯ НЕЛИНЕЙНЫЙ ОПНп-6/7,2/10/450
ОПИСАНИЕ ИЗДЕЛИЯ
Ограничитель предназначен для защиты электрооборудования сетей переменного тока частоты 50Гц с номинальным напряжением 6кВ с изолированной или компенсированной нейтралью от коммутационных и грозовых перенапряжений.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАИМЕНОВАНИЕ ХАРАКТЕРИСТИКИ	ЕДИНИЦА ИЗМЕРЕНИЯ	НОРМА
Номинальное напряжение	кВ	6
Наибольшее длительно-допустимое рабочее напряжение Uнр (действующ)	кВ	7,2
Номинальный разрядный ток (амплитуда 8/20 мкс)	А	5000
Пропускная способность(значение прямоугольного импульса тока 2000мкс)	А	450
Остающееся напряжение, не более, при токе коммутационных перенапряжений на волне 30/60 мкс с амплитудой 150 А	кВ	17,6
Остающееся напряжение, не более, при токе коммутационных перенапряжений на волне 30/60 мкс с амплитудой 500 А	кВ	18,8
Остающееся напряжение, не более, при токе грозовых перенапряжений с амплитудой 10000А	кВ	21,9
Остающееся напряжение, не более, при быстро нарастающих  импульсах тока  1/10 мкс с амплитудой 10000А	кВ	22,9
Классификационное напряжение при активной составляющей переменного тока 1 мА	кВ	12,7
Диапазон рабочей температуры	С	-40/+45
Высота установки, не более над уровнем моря	м	1000
Срок службы ограничителя с учетом срока хранения	лет	25
Расшифровка условного  обозначения О-Ограничитель П-Перенапряжений Н-нелинейный П-в полимерном корпусе 6-номинальное напряжение в кВ 450-ток пропускной способности в А УХЛ-климатическое исполнение по ГОСТ 15150 1-категория размещения по ГОСТ 15150

Інформація для замовлення

Ограничитель перенапряжения ОПН-П-0,4/0,45/10/300 УХЛ1 в Украине
