Обозначения n l в электрике: обозначение фазы, нуля и земли в сетях 220, 380 в

Цветовая маркировка проводов и шин

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

При проведении электромонтажных работ, очень часто поднимается вопрос о цветовой маркировки проводов.

Это раньше, так сказать в «застойное» время, применялись провода только белого цвета, реже черного.

Поэтому определить в электрической сборке фазу или ноль, занимало достаточно много времени. Приходилось прибегать к помощи указателей напряжения и различных аналоговых и цифровых приборов.

Чтобы этого избежать, нужно приводить цветовую маркировку проводов и шин к единому стандарту.

И как всегда обратимся к нормативным документам, а именно к ПУЭ,  Глава 1, п.1.1.29. и п.1.1.30. Там четко сказано, что идентификацию жил проводов и шин по цветам или цифровым обозначениям необходимо использовать, согласно ГОСТ Р 50462-92.

И что же сказано в этом ГОСТе?!

Согласно ГОСТ Р 50462-92, п.3.1.1, для идентификации проводников и шин могут быть применены следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, голубой, серый, белый, розовый, бирюзовый.

Согласно ПУЭ, п.1.1.29:

• нулевые рабочие проводники (N) должны иметь голубой цвет
• cовмещенные нулевые рабочие и нулевые защитные проводники (PEN) должны иметь голубой цвет по всей длине и желто-зеленые полосы на концах
• нулевые защитные проводники (РЕ) и проводники защитного заземления должны иметь желто-зеленый цвет

Приведу для примера несколько фотографий. Все нулевые рабочие проводники (N) подключены к шине (N) и имеют голубой цвет. Все нулевые защитные проводники (РЕ) подключены к шину (РЕ) и имеют желто-зеленый цвет.

А все остальные цвета, кроме голубого (синего) и желто-зеленого могут быть использованы в качестве фазных проводников.

На фотографиях ниже видно, что фазные проводники имеют белый цвет.

Цветовая маркировка проводов и шин при переменном трехфазном токе

Согласно ПУЭ, п.1.1.30, при переменном трехфазном токе шины фазы А должны иметь желтый цвет, фазы В — зеленый цвет, фазы С — красный цвет. Запоминается легко и просто в виде сокращения «ЖЗК», т.е. желтый, зеленый, красный.

Для наглядности приведу несколько примеров.

Система сборных шин напряжением 10 (кВ).

Два измерительных трансформатора НОМ-10 (кВ).

Отходящий фидер распределительной подстанции напряжением 500 (В).

Отходящие фидера секции 400 (В).

Как видите, на приведенных примерах цветовая маркировка шин при переменном трехфазном токе полностью соблюдается.

Кстати, не обязательно, чтобы шины были полностью выкрашены в тот или иной цвет. Вполне достаточно делать цветовую маркировку (в виде краски, наклеек, термоусадочных трубок, бирок и т.п.) в местах присоединения шин к коммутационным аппаратам.

Цветовая маркировка проводов и шин при переменном однофазном токе

Согласно ПУЭ, п.1.1.30, при переменном однофазном токе шина фазы В, присоединенная к концу обмотки источника питания, должна иметь красный цвет, а шина фазы А, присоединенная к началу обмотки источника питания, должна иметь желтый цвет.

К сожалению, наглядных примеров таких электроустановок у меня нет. Может у кого имеются фотографии, то буду очень благодарен, если Вы поделитесь.

Кстати, если шины однофазного тока являются ответвлением от системы трехфазного тока, то они обозначаются, согласно требований цветовой маркировки трехфазной системы.

Цветовая маркировка проводов и шин при постоянном токе

Согласно ПУЭ, п.1.1.30, при постоянном токе положительная шина («плюс») должна иметь красный цвет, отрицательная шина («минус») — синий цвет и нулевая рабочая («М») — голубой цвет.

В качестве примера приведу щит постоянного тока (ЩПТ) =220 (В).

А это выводы непосредственно с аккумуляторной батареи.

Кстати, со свинцовой-кислотных батарей СК-5 мы плавно переходим на необслуживаемые батареи Varta.



Дополнение

С 01.01.2011 отменен, указанный в начале статьи ГОСТ Р 50462-92. Вместо него вступил в силу ГОСТ Р 50462-2009, в котором некоторые пункты противоречат предыдущему ГОСТу. Например, в п.5.2.3 говорится, что для фазных проводников предпочтительны следующие цвета:

• серый
• коричневый
• черный

Для наглядности выкладываю фотографию распределительного щитка одного из банков, на котором мы производили электромонтаж.

По моему мнению, ранее принятая маркировка «ЖЗК» является более наглядной.

В однофазной сети для фазного проводника предпочтительным цветом является коричневый. Соответственно, что если однофазная сеть является ответвлением от трехфазной, то цвет фазного проводника должен соответствовать цвету фазного проводника трехфазной сети.

Также был введен запрет на желтый и зеленый цвета, применяемые по отдельности (п.5.2.1). Они должны быть использованы только в комбинации желто-зеленого цвета для защитных проводников РЕ. В связи с этим и была изменена маркировка трехфазной сети «ЖЗК», т. к. желтый и зеленый цвета применялись в ней по отдельности.

Цифровая маркировка цепей постоянного тока тоже была изменена (п.5.2.4):

• коричневый цвет — положительный полюс (+)
• серый цвет — отрицательный полюс (-)
• синий цвет — средний проводник (М)

Внимание!!! Хочу Вас предупредить, что не нужно сейчас бежать и изменять существующую маркировку. Ведь когда вводились объекты, действовал еще старый ГОСТ Р 50462-92. А вот при вводе в эксплуатацию уже новых электроустановок ГОСТом 50462-2009 пренебрегать не следует.

Если по каким то причинам нет возможности выполнить маркировку проводов и шин по вышеперечисленным требованиям, то можно использовать любые цвета. Но необходимо на концы жил намотать изоленту, наклейки, одеть кембрики или термоусадочные трубки соответствующего цвета, например, вот так:

И уже по традиции, смотрите видео по материалам данной статьи:

P. S. Уважаемые коллеги, я прошу Вас при выполнении электромонтажных работ соблюдать требования по цветовой маркировке проводов и шин. Давайте уважать друг друга.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Маркировка ls в кабеле. Кабель ВВГ(А)

Содержание

1. Маркировка ls в кабеле. Кабель ВВГ(А)
   • Расшифровка кабеля ВВГ(а)
   • Технические характеристики ВВГнг (а)
2. ВВГнг ls маркировка. Расшифровка маркировки ВВГнг(А)-LS
   • Технические характеристики кабеля силового ВВГнг(А)-LS
   •
   • Расшифровка маркировки ВВГнг(А)-LS
   •
   • Конструкция кабеля ВВГнг(А)-LS
   •
   • Применение кабеля ВВГнг-LS
   •
3. Маркировка ls в электрике. Буквенная маркировка проводов
   • L – обозначение фазы
   • N – буквенный символ нуля
   • PE – индекс заземления
4. Маркировка кабеля ВВГнг, а ls расшифровка. Расшифровка аббревиатуры кабеля ВВГ
5. Маркировка ls в кабеле, что значит. Расшифровка всех маркировок ВВГнг кабелей

Маркировка ls в кабеле. Кабель ВВГ(А)

Кабель ВВГ(а), он же силовой провод ВВГ(а), он же кабель ВВГнг а – это провод нераспространяющий горение, что применяется для передачи и распределения электроэнергии, что происходит на стационарных установках, которые имеют частоту электротока 50 Гц и номинальное напряжение до 660 или 1000 В. Применение данного кабеля  исключительно широко – он применяется в любых климатических условиях, на большой высоте, в воде – фактически где угодно, если, конечно, не допускать его повреждения. Особенно часто данный подтип применяется в местах, где возникает повышенная опасность того, что возникнет пожар – например, на предприятиях, работающих с горючими или взрывоопасными компонентами.

Расшифровка кабеля ВВГ(а)

Маркировка даёт нам понять подробнее, каким является данный кабель. Вот её расшифровка: «ВВГ» означает «винил-винил-голый», что отсылает нас к наличию двух слоев поливинилхлорида, а также отсутствию специализированного защитного слоя. Ну а «нг», если оно применяется в маркировке, означает, что кабель, в случае возникновения пожароопасной ситуации, не будет распространять горение. Буква «а», очень часто помещаемая в скобки, означает категорию нераспространения  горения по ГОСТу . В частности, это означает, что даже при прокладке в пучках эти кабели не распространяют горение, в то время как традиционные ВВГ могут «похвастаться» этим лишь при одиночной прокладке. Не стоит путать данную букву с той «а», что размещается перед аббревиатурой и означает, что кабель – не медный. В данном случае он однозначно медный. Часто к маркировке прибавляют ls, frls, frlsltx, frhf, но по сути это один кабель.

Технические характеристики ВВГнг (а)

У ВВГнг А может варьироваться целый ряд параметров. Например, это может быть форм-фактор жил (что может быть круглый, треугольный или плоский), их количество (от 1 до, как правило, 5), их сечения (от 1,5 мм²до 50 мм², а иногда и того больше), номинальный диаметр (напрямую зависящий от сечений), масса (от нескольких десятков килограмм до нескольких тонн на один километр). Допустимый ток может варьироваться от 21А до нескольких сотен, в зависимости как от типа кабеля, так и от места его расположения. Как видно, вариаций данного продукта существует великое множество, так что перед тем, как купить кабель, необходимо подробно изучить описание конкретной его марки, именно это описание сэкономит вам время и нервы в дальнейшем. Цена, опять же, варьируется в зависимости от сложности и размеров кабеля. А вот в сравнении с другими видами ВВГ стоимость остаётся на приблизительно том же уровне. Но любая стоимость очень даже оправдывается, ведь прослужит вам кабель в условиях грамотной эксплуатации более тридцати лет, пять из которых будут, как правило, гарантийными.

ВВГнг ls маркировка. Расшифровка маркировки ВВГнг(А)-LS

Силовой кабель нг Ls





На  склад е в  Санкт-Петербурге  всегда в продаже есть


кабель ВВГ ,  кабель ВВГнг ,  кабель ВВГнг ls ,  кабель ВВГнг frls

 по отличным  цена м !!!

Звоните по тел.   в СПб  (812) 643-50-90 будем рады сотрудничеству.





ВВГнг — LS  — сокращенная маркировка кабеля силового с медными жилами в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности с пониженным дымовыделением, с заполнением из мелонаполненной резины или заливкой из материала оболочки, полная маркировка:  ВВГнг (А)- LS .
Кабель ВВГнг (А)- LS соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012, имеет все необходимые сертификаты и паспорта.
Кабель ВВГнг — LS является аналогом (заменой) следующих импортных кабелей: NYY-J, NYY-O, CYKY, NYM.



Технические характеристики кабеля силового ВВГнг(А)-LS



Климатическое исполнение кабелей — УXЛ, категории размещения 1 — 5 по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов по Цельсию (для кабелей ВВГнг(А)-LS -ХЛ минимальная температура составляет -60°С).
Монтаж кабеля ВВГнг — LS производится при температуре не ниже -15 градусов.
Минимальный радиус изгиба при прокладке — 10 наружных диаметров.
Кабель ВВГнг (А)- LS не распространяет горение при групповой прокладке по категории (А).
Образование дыма при горении (тлении, пиролизе) кабеля ВВГнг (А)- LS не приводит к снижению светопроницаемости более чем на 50%.
Допустимая температура нагрева жил при эксплуатации — 70 градусов Цельсия.
Допустимая температура нагрева жил при токах короткого замыкания не более 160 °С.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура жил кабеля ВВГнг (А)- LS по условию невозгорания при коротком замыкании — 400°С.
Код ОКП — 35 3371.
Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2.
Срок службы кабеля ВВГнг — LS — не менее 30 лет с даты изготовления.



Расшифровка маркировки ВВГнг(А)-LS



В  — Изоляция из негорючего ПВХ пластиката с пониженный дымовыделением.
В  — Оболочка из негорючего ПВХ пластиката с пониженный дымовыделением.
Г  — Не имеет брони.
нг  — ПВХ пластикат пониженной пожарной опасности.
(А)  — Индекс пожарной безопасности, означает что кабель не распространяет горение при прокладке в пучках.
LS  — Кабель имеет пониженное дымовыделение при горении (тлении).
2  — Количество токопроводящих жил.
4  — Сечение жил в квадратных миллиметрах.

Также в маркировке встречаются следующие обозначения:
«о» — Жила выполнена в однопроволочном (монолитном) исполнении.
«м» — Жила выполнена в многопроволочном исполнении.

«к» — Жила круглой формы.

«с» — Жила секторной формы.

«0,66» — Кабель рассчитан на напряжение 660 Вольт.
«1.0» — Кабель рассчитан на напряжение 1000 Вольт.

«ХЛ» — Холодостойкое исполнение.

«Т» — Тропическое исполнение



Конструкция кабеля ВВГнг(А)-LS



1.  Жила  – медная, первого класса (однопроволочная) сечением от 1,5 до 50мм2, или второго класса (многопроволочная средней гибкости) сечением от 16 до 1000мм2, круглой или секторной формы (секторные или сегментные жилы могут изготавливаться в сечениях от 25 до 400мм2), жилы соответсвуют ГОСТ 22483-2012.

2.  Изоляция  — из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма. Жилы имеют отличительную расцветку в зависимоти  от применения: синий(голубой) — ноль (N), желто-зеленый — заземление (PE), белый(серый), коричневый(красный), черный — фазные цвета.

3.  Скрутка  — изолированные жилы многожильных кабелей скручены в сердечник правосторонней скруткой с шагом скрутки не более 30 диаметров — для кабелей с круглыми жилами и не более 50 диаметров — для кабелей с секторными жилами.

4.  Заполнение  — из ПВХ композиции пониженной пожарной опасности или мелонаполненной резины (белое заполнение), заполнение придает кабелю ВВГнг(А)-LS идеально круглую форму что позволяет использовать его в гермоводах.

5.  Оболочка  — из ПВХ композиции пониженной пожарной опасности с пониженным выделением дыма черного цвета.



Применение кабеля ВВГнг-LS



Кабель силовой медный ВВГнг-LS предназначен для стационарной установки в электрические сети напряжением до 1000 вольт частотой 50 Герц, для эксплуатации в сетях с заземленной или изолированной нейтралью, для прокладки без ограничения разности уровней по трассе, в том числе на вертикальных участках.
Кабель ВВГнг-LS используют для общепромышленного применения в том числе на атомных станциях.
ВВГнг(А )- LS предназначен для эксплуатации в кабельных сооружениях и помещениях, кроме мест массового скопления людей (школы, детские сады, и тд), в данной категории помещений он не проходит современные требования по безопасности продуктов пиролиза.



Маркировка ls в электрике. Буквенная маркировка проводов

Стандарты буквенной и цветовой маркировки проводов

Для бытовых и промышленных электролиний применяются изолированные провода с внутренними токопроводящими жилами. Изделия отличаются в зависимости от цвета изоляционного покрытия и маркировки. Обозначение фазы и нуля в электрике ускоряет ремонтные и монтажные работы.

Маркировка кабелей в электрических установках под напряжением до 1000 В регулируется ГОСТ Р 50462-2009:

• в п. 6. 2.1 указывается, что нулевой проводник маркируется как N;
• пункт 6.2.2. гласит, что провод защиты с заземлением обозначается PE;
• в п. 6.2.12 сказано, что в электрике L является фазой.

Понимание маркировки упрощает монтажные работы в хозяйственных, жилых и административных зданиях.

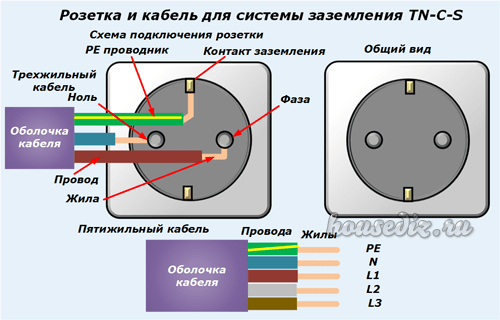

L – обозначение фазы

Обозначение L и N в электрике

В сети переменного тока под напряжением находится фазный провод. В переводе с английского слово Line имеет значение активный проводник, линия, поэтому маркируется буквой L. Фазные проводники обязательно покрываются цветной изоляцией, поскольку, находясь в оголенном состоянии, могут стать причиной ожогов, травм человека, возгорания или выхода из строя различного оборудования.

N – буквенный символ нуля

Знак нулевого или нейтрального рабочего кабеля – N, от сокращения терминов neutral или Null. При составлении схемы так маркируются клеммы коммутации нуля в однофазной или трехфазной сети.

Слово «ноль» используется только на территории стран СНГ, во всем мире жила называется нейтраль.

PE – индекс заземления

Маркировка заземления

Если проводка заземлена, применяется буквенный маркер PE. С английского значение Protective Earthing переводится как провод заземления. Аналогично будут обозначаться зажимы и контакты для коммутации с заземляющим нулем.

Маркировка кабеля ВВГнг, а ls расшифровка. Расшифровка аббревиатуры кабеля ВВГ

Наш разговор о данном типе кабеля начнем с расшифровки аббревиатуры его названия. Ведь одно название уже может сказать многое о строение и сфере применения данного проводника.

Расшифровка аббревиатуры ВВГ

• В маркировки любых проводов и кабелей первой буквой может стоять «А» . Она говорит о том, что кабель выполнен из алюминия. Если ее нет, как в нашем случае, то это говорит о том, что кабель выполнен из меди.
• Первая буква «В» говорит нам о материале изоляции проводника. В нашем случае это поливинилхлорид или как его еще иногда называют винил.
• Вторая буква опять «В» . Она говорит нам о том, что кабель имеет кроме непосредственной изоляции еще и дополнительную оболочку. Как не сложно догадаться выполнена она так же из винила.
• Буква «Г» говорит нам о том, что кабель не имеет защитной оболочки или, как ее еще называют, брони. Благодаря этому изделие более гибкое и имеет меньший вес. Хотя это и снижает защиту от механических повреждений.

Кабели ВВГз

• Кроме этих основных букв аббревиатуры в конце вы можете встретить дополнительные обозначения. Поэтому дабы они не поставили вас в тупик давайте поговорим и о них. Первая из них «з». Эта буква говорит о том, что пространство между оболочкой и жилами заполнено. Обычно для этого используют нити из того же поливинилхлорида или другого не гидрофобного синтетического волокна.
• Так же вы можете встретить аббревиатуру «ож». Она говорит нам о том, что кабель выполнен из однопроволочной жилы. Сейчас мы не будем вдаваться в подробности, а раскроем этот вопрос в описании структуры кабеля.

Кабели ВВГп

• ВВГ кабель и расшифровка его названия может поставить вас в тупик если вы встретите букву «п» в конце. Но здесь нет нечего страшного, эта аббревиатура говорит о плоской форме строения кабеля.
• Кроме того, вы можете встретить символ «Т» , который говорит о тропическом исполнении кабеля. Ну, а сокращение «нг» говорит нам о степени негорючести кабеля. Обычно после «нг» идут и другие символы, которые раскрывают нам это свойство подробнее.

Расшифровка и сфера применения кабелей ВВГнг

Обратите внимание! Дополнительно после «нг» может указываться класс негорючести проводника. Он обозначается символами от «А» до «D». Чем выше порядок буквы, тем выше класс негорючести. Кроме того, в аббревиатуре могут содержаться символы, говорящие о выделении продуктов горения кабеля. Например, «LS» говорит о низком дымовыделении, а «LT» о низкой токсичности выделяемых при горении газов. Возможны и другие сочетания.

Маркировка ls в кабеле, что значит. Расшифровка всех маркировок ВВГнг кабелей

В дословном переводе, аббревиатура ВВГнг, расшифровывается следующим образом:

• “В” – использование поливинилхлорида при выпуске кабеля с внешней стороны.
• “В”- использование того же ПВХ для внутренней оболочки медных жил.
• “Г”- кабель не имеет в составе средств для бронирования. Это является одной из причин, почему его не стоит использовать в земле.
• “НГ” – обозначает не горючий и указывает на пониженный класс пожарной опасности.

Тут стоит оговориться, что данная характеристика не говорит о том, что данный тип провода не горит. Этот показатель указывает на тот факт, что при горении, кабель будет выделять значительно меньше вредных веществ, чем его предшественник

В качестве дополнительных параметров, в маркировке ВВГнг, могут также присутствовать:

• Индекс пожарной опасности по ГОСТ 31565-2012, отвечающий за кабельную маркировку. Согласно стандарту имеется 5 степеней, характеризующих кабель по степени устойчивости при воздействии огня:
  • А F/R. Группа 1а. Для проводов, использующихся при специальных условиях и нагрузки. Не применяются для общего пользования.
  • А. Группа 1б. Наиболее распространена. Является наивысшей степенью, характеризующей устойчивость кабеля к воздействию огнем.
  • B. Группа 2.
  • C.Группа 3.
  • D.Группа 4.
• “П” – характер внешнего исполнения кабеля. В данном случае говорит о том, что он плоский. Также редко могут
• “LS” – означает пониженные характеристики дымовыделения при горении. В конструктивном плане, после внешней оболочки, на кабель добавляется еще один слой пластиката.
• “О”- жилы кабеля монолитные и сделаны из одного провода. “М” – многопроволочные.
• “К” – кругложильное исполнение.
• “С” – жилы выполнены секторно.
• “ХЛ” – устойчивые к холоду.
• “Т” – устойчивые к тропическим условиям эксплуатации.
• Редко в наименовании также встречается характеристика напряжение. Например можно встретить: “0.55”, обозначает, что кабель может работать под напряжением 550 Вольт.

Руководство по цветовой маркировке электрических проводов | Графические продукты

Существует множество стандартов идентификации проводов, и многие из них основаны на цветовых кодах. Однако не все цветовые коды электропроводки одинаковы, а некоторые даже противоречат друг другу. Какой стандарт следует использовать в вашем учреждении? Это зависит от вашего местоположения, типа установки, напряжения и других факторов.

Обратите внимание, что в старых установках могут использоваться другие цветовые коды. На рабочих местах рекомендуется документировать используемый цветовой код. Таким образом, работа будет безопаснее, а дальнейшее обслуживание будет проще.

Цветовые коды электропроводки США

В США следующие цветовые коды обычно используются для силовых проводов в «отводных цепях», проводки между последним защитным устройством (например, автоматическим выключателем) и нагрузкой (например, инструмент или приспособление).

Цвета проводов 120/208/240 В переменного тока

Эти системы распространены в домашних и офисных условиях.

• Фаза 1 — черный
• Фаза 2 — красный
• Фаза 3 — Синий
• Нейтральный — белый
• Заземление — зеленый, зеленый с желтой полосой или оголенный провод

Если в системе электропроводки одна фаза находится под более высоким напряжением, чем другие, с использованием соединения «высокая ветвь», провода этой фазы должны быть помечены оранжевым цветом. (Это требуется в статье 110.15 NEC.) Однако эти дельта-системы с высоким плечом редко встречаются в более новых установках.

Цвета проводов переменного тока 277/480 В

Эти высоковольтные системы являются общими для промышленных двигателей и оборудования.

• Фаза 1 — коричневый
• Фаза 2 — оранжевый
• Фаза 3 — желтый
• Нейтральный — серый
• Заземление — зеленый, зеленый с желтой полосой или оголенный провод

Для корпусов с более высоким напряжением становится еще более важным иметь задокументированную систему маркировки проводов. Более подробные этикетки могут включать такую ​​информацию, как идентификация цепи или соответствующую точку отключения для блокировки/маркировки.

Цвета проводов питания постоянного тока

Системы солнечной энергии и многие аккумуляторные системы используют энергию постоянного тока, а не переменного тока (переменного тока).

• Положительный (без заземления) — красный
• Отрицательный (не заземленный) — черный
• Заземление — белый или серый

Международные цветовые коды электропроводки

Цветовые коды, используемые для проводов, могут различаться. В некоторых регионах цветовой код указан законом; другие области полагаются на общепринятую практику. В разных областях популярны разные коды.

Европейские (IEC) цветовые коды проводов

В большинстве европейских стран используется цветовой код проводов, установленный Международной электротехнической комиссией (IEC) для параллельных цепей переменного тока. Первоначально этот стандарт был опубликован как IEC 60446, но в 2010 году он был объединен с IEC 60445.

• Фаза 1 — коричневый
• Фаза 2 — черный
• Фаза 3 — серый
• Нейтральный — Синий
• Заземление — зеленый с желтой полосой

Канадские цветовые коды проводов для питания переменного тока

В Канаде стандарты цветового кодирования проводов устанавливаются Канадским электротехническим кодексом (CEC). Цветовой код проводки питания переменного тока аналогичен коду, используемому в США:

• Фаза 1 — красный
• Фаза 2 — черный
• Фаза 3 — Синий
• Нейтральный — белый
• Заземление — зеленый с желтой полосой

Цветовая маркировка проводов передачи данных

Проводка, используемая для телекоммуникационных или компьютерных сетей, использует другой подход для идентификации кабелей передачи данных. Стандарт ANSI/TIA/EIA 606-A включает рекомендации по маркировке телекоммуникационных проводов. Этот стандарт обеспечивает последовательный подход, который может применяться ко многим различным типам соединений с течением времени.

Хотя цвет может быстро предоставить некоторую информацию, количество информации ограничено. Например, если маркер кабеля синий, это может означать, что он является частью определенной подгруппы локальной сети. Однако печатный текст на этикетке может указать, какая конкретная рабочая станция использует этот кабель, к какому порту на сервере она должна быть подключена, а также когда кабель был установлен. При информационной проводке печатные этикетки могут быть необходимостью.

Маркировка проводов должна быть видна во время установки и обычного обслуживания систем электропроводки. Когда на этих этикетках используется печатный текст, они должны использовать высококонтрастную и долговечную печать. Какая бы система маркировки ни использовалась для кабелей и проводов на вашем объекте, маркировка должна быть достаточно прочной, чтобы служить столько же, сколько и сами провода.

Применение цветовых кодов к электропроводке

Большинство узких проводов имеют цветовую маркировку производителя с использованием изоляции разных цветов. Когда провода больше, чем № 6 AWG, они обычно изготавливаются с черной изоляцией. В этих случаях во время установки следует добавить цветовую маркировку с помощью цветных полос, которые обвивают провод.

Там, где нужна (или даже необходима) более подробная информация, линейка принтеров этикеток DuraLabel предлагает простой и надежный способ печати долговечных маркеров и проволочных бирок. Самоламинирующиеся проволочные обмотки и термоусадочные трубки позволяют создавать чистые профессиональные этикетки для вашего проекта.

Newfoundland Power получает статус устойчивой электроэнергетической компании от Канадской ассоциации электроэнергетики практики устойчивого развития. Ньюфаундленд Пауэр — это 10

^{-я компания} , получившая это престижное звание. Являясь основным распределительным предприятием в Ньюфаундленде и Лабрадоре, Newfoundland Power поставляет электроэнергию в провинцию в течение 135 лет.

«Newfoundland Power обеспечивает безопасной и надежной электроэнергией более 271 000 клиентов, что составляет около 87% всех клиентов в Ньюфаундленде и Лабрадоре. Теперь клиенты могут быть уверены, что электроэнергия, обеспечивающая их повседневную жизнь, обеспечивается компанией, ориентированной на устойчивое развитие», — комментирует Фрэнсис Брэдли, президент и главный исполнительный директор Канадской ассоциации электроэнергетики. «С момента своего первого отчета об экологических обязательствах в 2001 году и вплоть до создания своей первой «Зеленой команды» в 2018 году Newfoundland Power постоянно снижала свое воздействие на окружающую среду и продолжает оставаться лидером в области устойчивого развития».

«Мы очень гордимся тем, что Канадская электроэнергетическая ассоциация присвоила нам этот важный знак устойчивого развития. Это признание и подтверждение приверженности наших сотрудников созданию более светлого будущего подтверждает, что мы уверенно идем по пути успешной интеграции устойчивого развития во все, что мы делаем», — сказал Гэри Мюррей, президент и главный исполнительный директор Newfoundland Power. «Мы сделали устойчивость своим приоритетом, принимая ответственные решения сегодня и думая о завтрашнем дне».

Обозначение «Sustainable Electricity Company™» было учреждено CEA для канадских коммунальных служб от побережья до побережья для дальнейшего продвижения интеграции соображений устойчивого развития в процессы принятия решений компанией. Обозначение требует, чтобы коммунальные предприятия соответствовали международно признанному стандарту ISO 14001 по системам экологического менеджмента и руководству по социальной ответственности ISO 26000. Вместе они обеспечивают платформу для выявления и устранения ключевых стратегических рисков и возможностей устойчивого развития, связанных с экологическими, социальными и экономическими проблемами. Кроме того, компании должны пройти независимую внешнюю проверку.

Посетите веб-сайт CEA, чтобы получить дополнительную информацию о получении статуса «устойчивая электроэнергетическая компания™» и об обязательной программе устойчивого электроснабжения CEA.

– 30 –

О Канадской электроэнергетической ассоциации

Члены Канадской электроэнергетической ассоциации (CEA) ежедневно производят, передают и распределяют электроэнергию среди промышленных, коммерческих, жилых и институциональных потребителей по всей Канаде. Эта национальная отраслевая ассоциация представляет вертикально интегрированные электроэнергетические компании, независимых производителей электроэнергии, передающие и распределительные компании, поставщиков электроэнергии, производителей и поставщиков материалов, технологий и услуг, обеспечивающих бесперебойную работу отрасли.

Для получения дополнительной информации:

Julia Muggeridge

Вице-президент, коммуникации и маркетинг

613.719.9323

[email protected]

О Newfoundland Power

Newfounder newbounder newner на островной части Ньюфаундленда и Лабрадора и закупает 93% своих энергетических потребностей у Ньюфаундленда и Лабрадора Гидро.
