Обозначение элементов электрических схем | Справка

  • справка

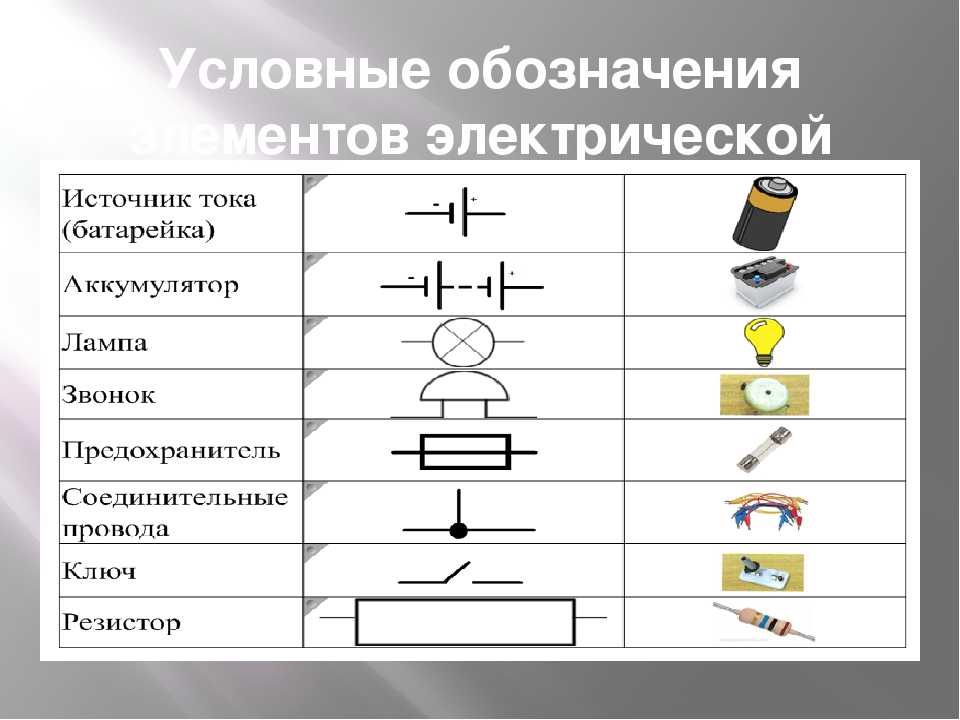

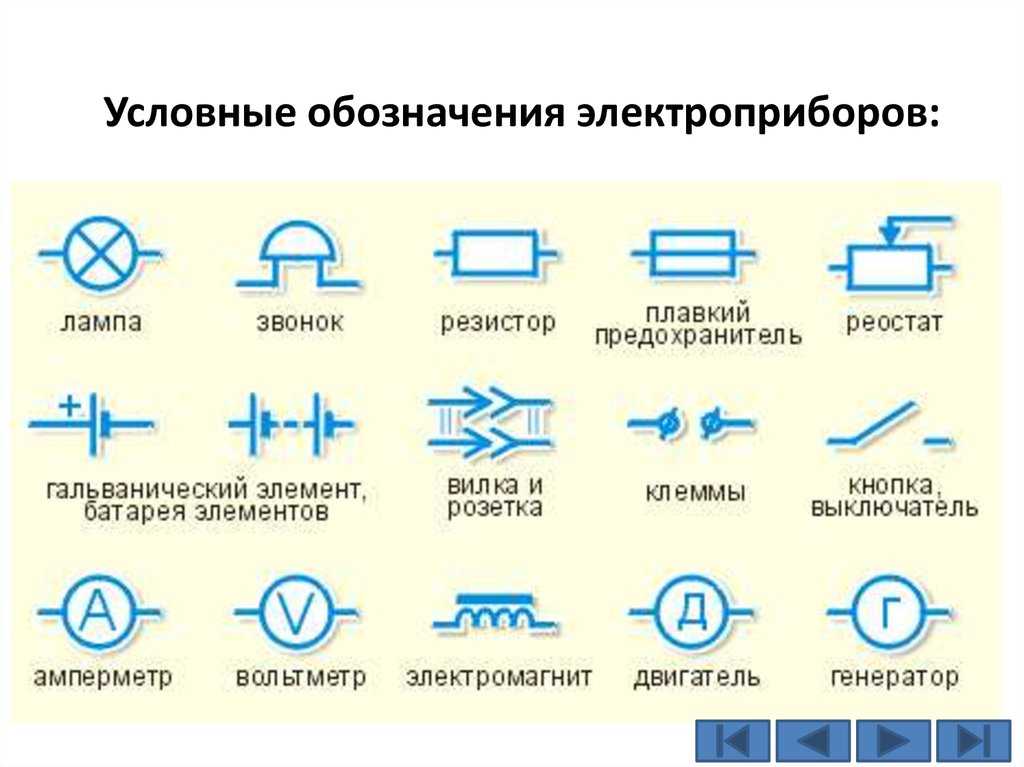

Вид элемента

Код

Генератор:

G

постоянного тока

G

переменного тока

G

Синхронный компенсатор

GC

Трансформатор

Т

Автотрансформатор

Т

Выключатель в силовых цепях:

Q

автоматический

QF

нагрузки

QW

обходной

секционный

QB

шиносоединительный

QA

Электродвигатель

м

Сборные шины

Отделитель

QR

Короткозамыкатель

QN

Разъединитель

QS

Рубильник

QS

Разъединитель заземляющий

QSG

Линия электропередачи

W

Разрядник

F

Плавкий предохранитель

F

Реакторы

LR

Аккумуляторная батарея

G

Вид элемента

Код

Конденсаторная силовая батарея

СВ

Зарядный конденсаторный блок

CG

Трансформатор напряжения

TV

Трансформатор тока

ТА

Электромагнитный стабилизатор

TS

Промежуточный трансформатор:

TL

насыщающийся трансформатор тока

TLA

насыщающийся трансформатор напряжения

TLV

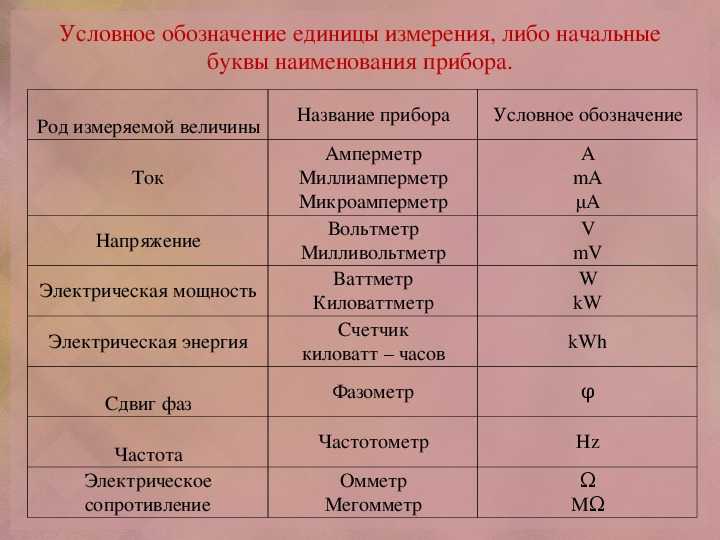

Измерительный прибор:

Р

амперметр

РА

вольтметр

PV

ваттметр

PW

частотометр

PF

омметр

PR

варметр

PVA

часы, измеритель времени

РТ

счетчик импульсов

PC

счетчик активной энергии

PI

счетчик реактивной энергии

РК

регистрирующий прибор

PS

Резисторы

R

терморезистор

RK

потенциометр

RP

шунт измерительный

RS

варистор

RU

реостат

RR

Преобразователи неэлектрических величин в электрические:

В

громкоговоритель

ВА

датчик давления

BP

датчик скорости

BR

датчик температуры

ВТ

датчик уровня

BL

сельсин датчик

ВС

датчик частоты вращения (тахогенератор)

BR

пьезоэлемент

BQ

фотоприемник

BL

тепловой датчик

BK

детектор ионизирующих элементов

BD

микрофон

BM

звукосниматель

BS

Синхроноскоп

PS

Комплект защит

AK

Устройство блокировки

AKB

Устройство автоматического повторного включения

AKC

Устройство сигнализации однофазных замыканий на землю

AK

Реле:

К

Вид элемента

Код

блокировки

КВ

блокировки от многократных включений

KBS

блокировки от нарушения цепей напряжения

KBV

времени

КТ

газовое

KSG

давления

KSP

импульсной сигнализации

KLH

команды «включить»

КСС

команды «отключить»

КСТ

контроля

KS

сравнения фазы

KS

контроля сигнализации

KSS

контроля цепи напряжения

KSV

мощности

KW

тока

КА

напряжения

KV

указательное

КН

частоты

KF

электротепловое

КК

промежуточное

KL

напряжение прямого действия с выдержкой времени

KVT

фиксации положения выключателя

KQ

положение выключателя «включено»

KQC

положения выключателя «отключено»

KQT

положение разъединителя повторительное

KQS

фиксации команды включения

KQQ

расхода

KSF

скорости

KSR

сопротивления, дистанционная защита

KZ

струи, напора

KSH

тока с насыщающимся трансформатором

КАТ

тока с торможением, балансное

KAW

уровня

KSL

Контактор, магнитный пускатель

КМ

Устройства механические с электромагнитным приводом:

Y

электромагнит

YA

включения

YAC

отключения

YAT

тормоз с электромагнитным приводом

YB

муфта с электромагнитным приводом

YC

электромагнитный патрон или плита

YH

электромагнитный ключ блокировки

YAB

электромагнитный замок блокировки:



разъединителя

Y

заземляющего ножа

YG

короткозамыкателя

YN

Вид элемента

Код

отделителя

YR

тележки выключателя КРУ

YSQ

Фильтр реле напряжения

KVZ

мощности

KWZ

тока

KAZ

Устройства коммутационные в цепях управления, сигнализации

S

и измерительных:



рубильник в цепях управления

S

выключатель и переключатель (ключ цепей управления)

SA

ключ, переключатель режима

SAC

выключатель кнопочный

SB

переключатель блокировки

SAB

выключатель автоматический

SF

переключатель синхронизации

SS

выключатель, срабатывающий от различных воздействий:



от уровня

SL

от давления

SP

от положения (путевой)

SQ

от частоты вращения

SR

от температуры

SK

переключатель измерений

SN

Вспомогательный контакт выключателя

SQ

Вспомогательный контакт разъединителя

SQS

Испытательный блок

SG

Устройства индикационные и сигнальные:

H

прибор звуковой сигнализации

HA

прибор световой сигнализации

HL

индикатор символьный

HG

табло сигнальное

HLA

Приборы электровакуумные и полупроводниковые:

V

диод

VD

стабилитрон

VD

выпрямительный мост

VC

тиристор

VS

транзистор

VT

прибор электровакуумный

VL

Лампа осветительная

EL

Лампа сигнальная:

HL

с белой линзой

HLW

с зеленой линзой

HLG

с красной линзой

HLR

Конденсатор

С

Индуктивность

L

Сопротивление (для эквивалентных схем) полное:

Z

активное

R

реактивное

X

Вид элемента

Код

емкостные

ХС

индуктивное

XL

Устройства разные

А

Устройство зарядные

А

связи

AU

Усилитель

А

Устройство комплектное (низковольтное)-

А

пуска осциллографа

АК

Преобразователи электрических величин в электричестве

И

модулятор

ИВ

демодулятор

UR

преобразователь частоты,   выпрямитель

UZ

Схемы интегральные — микросборки:

D

схема интегральная аналоговая

DA

схема интегральная цифровая, логический элемент

DD

устройство хранения информации

DS

устройство задержка

DT

Соединения контактные:

X

токосъемник- контакт скользящий

XA

штырь

XP

гнездо

XS

соединение разборное

XT

соединитесь высокочастотный

XW

Элементы разные:

Е

нагревательный элемент

ЕК

пиропатрон

ET

Фильтр тока обратной последовательности

ZA2

Фильтр напряжения обратной последовательности

ZV2

  • Назад
  • Вперед

типовая маркировка, буквенное обозначение и как определить провод


Автор Аркадий Семёнов На чтение 18 мин Просмотров 212
Обновлено

При работах с электрикой, человек невольно сталкивается со сложностями касающимися правильного определения полярности. Облегчить принятие этого решения позволяет цветовая маркировка, нанесённая на провода. Благодаря чему можно избежать непоправимых ошибок, ведущих к выходу из строя техники, поражению электротоком и другим тяжёлым последствиям. Так как кабели и содержащие жилы могут иметь разное предназначение, на их изоляцию наносят маркировку, придавая различное цветовое оформление.

Содержание (развернуть)

Для чего нужно окрашивание жил

Ориентируясь на цветовую гамму проводников, начинающий специалист определяет назначение каждой жилы, где прячется нулевой провод, а где фаза. Он однозначно может дать ответ на вопрос красный провод это плюс или минус. К тому же многообразие цветовых оттенков проводов позволяют разграничивать положительные и отрицательные контакты в цепочке постоянного тока. Для того чтобы избежать путаницы, производители кабелей окрашивают их в цвета определённого цвета опираясь на правила электротехнических установок ПУЭ. В них чётко закреплены положения по маркировкам с конкретной привязкой к определённым жилам. Цвет проводов в электрике способствует не только упрощению чтения электросхем, но и позволяет оперативно проводить ремонты электроустройств за счёт быстрого определения вышедших из строя проводов. Грамотно проведённый монтаж обеспечивает долговечность и надёжность оборудования, значительно снижая риски его выхода из строя из-за скачков напряжения, коротких замыканий и других проблем.

Особенности расцветки жил

Цвет проводов фаза ноль земля регламентируется требованиями ПУЭ. Обладая познаниями в этой области, любой начинающий мастер сможет провести электромонтажные работы без соответствующих контрольно-измерительных приборов.

Заземление

В процессе прокладки электропроводки на промышленных объектах и в многоэтажных домах специалисты неукоснительно придерживаются требований ГОСТ 18714-81 и ПУЭ, регламентирующих оборудование защитного заземления с использованием окраса желто-зеленого цвета. Его наличие необходимо для минимизации вреда при возникновении неисправностей на линии. Заземление предохраняет людей от удара электрическим током.

В ветхих домах встречаются PEN-провода, где провод заземления идёт в одной скрутке с нулевым, при этом их толщина может отличаться друг от друга. В таких случаях жёлто-зелёным помечались концы проводов и места их соединений. Для дополнительной изоляции на них надевались термотрубки.

«Ноль»

Ноль, именуемый нейтральным проводом служит для замыкания электрической цепи. Два провода создают разность потенциалов, которые преобразуются в электричество. Согласно нормативам электрики нейтральный провод может иметь синий или голубой окрас. Может также быть синий с белой полосой, независимо от того, сколько в кабеле жил всего.

Ноль на схемах изображается буквой N и в обиходе называется «минусом».

«Фаза»

Любой электрик знает, что токопроводящие провода требуют повышенного внимания и осторожности при работе с ними. Поэтому градация цветов фазных плюсовых проводов охватывает широкий спектр, из которого исключены жёлтые, синие, зелёные цвета по причине того, что они задействованы в обозначении других проводов.

Фазные провода имеют маркировку буквой L. При обозначении 3-хфазных проводов к букве добавляются порядковые номера жил.

По закреплённым в ГОСТе положениям различают следующие вариации применения:

  • чёрный — в силовых электроцепях переменного и постоянного напряжения;
  • красный — в цепях управления с переменным током;
  • оранжевый — в цепях контроля блокировки от внешних источников.

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основополагающим документом, регламентирующим производство проводников и помогающим в процессе их приобретения выступает ГОСТ 31947-2012. Он установил единую систему определения цветов электропроводки, позволяющую идентифицировать жилы. До появления этого документа никаких регламентирующих цветовую расцветку жил не было, что вносило массу затруднений в работу с электрикой. По сей день в домах старой постройки можно обнаружить провода в однообразной «упаковке». По ГОСТу установлено, что изоляция кабелей должна различаться в зависимости от предназначения, причём её окрас должен быть нанесён на всём протяжении провода, без прерывистости и разницы окраса его оконечностей.

Единственный провод, имеющий 2-хцветную оболочку (зелёно-жёлтую) — это кабель заземления, раздельно они не используются.

В нормативную документацию входят рекомендации по использованию разных схем для многожильных кабелей.
Другим немаловажным источником, отражающим положения по маркировке цвета, является ПУЭ, где в п.1.1.29 и п.1.1.30 изложены сведения о расцветке проводников земля-ноль-фаза, с отсылкой к ГОСТ P 50462-92 под редакцией нового ГОСТа Р 50462-2009, актуального по сей день. Он дублирует ряд положений ГОСТа 31947, уточняя некоторые нормативы. Ярким примером выступает окрас проводов с двойной функцией, когда нулевой защитный соединён с нулевым рабочим, то провод имеет окрас голубого цвета, края которого обозначены зелёно-жёлтыми полосками.

Раньше при маркировке электропроводки использовались только чёрные и белые провода, что повышало риск ошибок в работе с ними со стороны электриков.

Маркировка жил для электромонтажных решений

Электромонтаж сопряжён с грамотным следованием инструкциям по безопасности и маркировке проводов. При этом процесс монтажа значительно упрощается, позволяя экономить время и расходные материалы. Благодаря унификации цветовой раскраски проводов и прописанным нормам, провести электрику в доме или квартире не составит большого труда человеку, не имеющему электротехнического опыта.

В качестве примеров можно привести ситуации, когда маркировка просто необходима:

  • В зависимости от источника подключения, вида электроустановок и направления проводов применяется скручивание проводов в распределительных щитках.
  • Для каждого провода в конструкции розетки имеется подготовленный винтовой или зажимный контакт, уже промаркированный.
  • Запитанный проводник подключают к стационарным контактам, расположенным сверху распределительного щитка, провод заземления — к соответствующей шине, проложенной в нижней части.
  • Упрощённая система подключения, когда нулевой провод подключается к лампам, фазный протягивается в сторону выключателя, и через него переходит к лампам.

На практике используется множество кабелей, содержащих большое число жил. Они не подвергаются окрасу, так как это нецелесообразно. Ярким примером является СИП, в идентификации проводников которого используется другая методика. Один из проводников отмечен с помощью небольшого углубления на всей его протяжённости. Такая жила функционирует в качестве нулевого проводника, тогда как остальные имеют статус линейных. Для отличия жил, их обозначают разноцветным скотчем, буквенными символами, термоусадками, что выводятся маркерами соответствующих оттенков. В качестве вспомогательных средств профилактики при электротехнических работах с помощью соответствующего оборудования специалисты осуществляют прозвон электрической цепи.

Проверка правильности подключения

Осуществляя электромонтажные работы, мы привыкли опираться на цвета проводов, но существует определённый риск из неправильного подключения. Причинами неправильной идентификации может быть заводской брак, несоответствие технической документации, да и просто человеческий фактор. В связи с этим, перед монтажом выключателя, розетки или ремонте электроприбора рекомендуется перепроверить факт соответствия цвета изоляции провода его прямому назначению. По нормам электробезопасности требуется проверка нейтрального провода или фазы. Это позволит избежать получения электротравмы при случайном контакте с проводником. Для проверки фазы достаточно использовать индикаторную отвёртку, ноль и нейтраль измеряется специальными приборами — мультиметром или тестером.

Как пользоваться индикатором?

Один из самых простых приборов, не требующий наличия электротехнических навыков — это индикаторная отвёртка. Её предназначение сводится к определению фазного проводника тока. Для этого достаточно прикоснуться металлической рабочей частью отвёртки к оголённому концу провода. В ручке отвёртки встроен светодиод, который моментально загорится, если провод находится под напряжением. При отсутствии реакции со стороны светодиода есть все основания полагать, что провод относится к земле или нулю.

При работе с индикаторной отвёрткой не стоит полагаться на изоляционную ручку. Рекомендуется использовать прорезиненные перчатки. В ходе проверки нельзя второй рукой прикасаться к оголённым элементам проводов, а также металлическим предметам, в том числе трубам, батареям.

Правила применения тестера

Для более расширенного получения данных при работе с электропроводкой электромонтёр использует тестер. Благодаря ему можно определить обесточена сеть или нет, определить основные электрические характеристики. Перед использованием прибора следует ознакомиться с инструкцией измерительных приборов. Алгоритм действий заключается в следующем: выставляется параметры напряжения, заведомо превышающие стандартное, допустим 260 В, после в гнёзда подключаются соответствующие щупы, при этом они касаются двух проводников — например нейтрали и фазе. Затем процедура повторяется с другими парными проводниками. Если на дисплее высветилось значение в 220 В или немного больше, то высока вероятность того, что попалось сочетание фаза-ноль. Меньшие значения на приборе говорят о том, что это заземление. Измерительные электроприборы могут быть цифровыми вс выводом данных на дисплей, либо со стрелками и шкалой — более устаревшие модели.

Мультиметр является незаменимым помощником для того, чтобы измерить скачки напряжения, определить индуктивность, проверить транзисторы и другие элементы электроцепи.

Как определить у проводов заземление, ноль и фазу если нет маркировки

При отсутствии маркировки у проводников определить их назначение с первого раза не всегда получается. Дело в том, что производители не всегда соблюдают стандарты. Именно для таких случаев предназначены измерительные приборы, специфика использования которых напрямую связана с определением напряжения и идентификацией жил по назначению. Методы определения нулевых и фазных проводников представлены по следующим категориям:

Определение фазы с помощью индикаторной отвёртки

Обозначить фазовый проводник, используя индикаторную отвёртку несложно. Достаточно прикоснуться её стержнем к проводу, чтобы понять, находится тот под напряжением или нет. За счёт замыкания тока цепи в ручке отвёртки загорается светодиодный индикатор, а вмонтированный резистор сводит до безопасного уровня силу тока. Часть приборов имеют электрокнопку, другие подают сигнал на светодиод автоматически при контакте металлической рабочей части с токоведущим проводом. Если при визуальном осмотре установлено, что провод является 3-хжильным, то для его проверки потребуется мультиметр или тестер. Большое количество преимуществ этого прибора, таких как компактность, надёжность, небольшая стоимость уступают её главному недостатку — неточность измерений.

Обратите внимание, что на рукоятке отвёртки не должно присутствовать сколов или трещин, так как это может стать источником электрической травмы.

Определение заземления, нуля и фазы с помощью контрольной лампы

Конструктивные особенности данного метода заключаются в последовательности следующих действий: в обычный патрон вкручивается лампа накаливания. , затем подсоединяются провода соответствующей длины, как правило, достаточно 50 см, причём один из них к определённой заранее нулевой линии, другой — к другим жилам. Если лампа загорается, то есть все основания полагать, что определён провод с фазой.

С помощью измерительного прибора

Мультиметр является универсальным измерительным прибором для определения любых электрических значений. При использовании прибора в сетях с переменным током, следует установить переключатель в определённое положение. Во время контакта щупов с проводами фаза-ноль (фаза-заземление) происходит реакция скачка напряжения в диапазоне напряжения 210-240 вольт. Разница полученных значений между нулевым проводом и заземлением несущественна. В случаях инспекции старых схем из двух жил в качестве элемента заземления можно использовать любую строительную металлическую конструкцию. При переключении в режим постоянного напряжения мультиметр обозначит, где находится плюс, а где минус. Если пользователь не обладает предварительной информацией об электрических характеристиках в цепи, то рекомендуется выставлять максимальные параметры постепенно переходя к их уменьшению. Одним концом стержня следует вновь прикоснуться к фазе, вторым коснуться предполагаемого заземления. При снижении показаний по отношению к первоначальным, факт подтверждения заземления можно считать случившимся. При увеличении значений, можно констатировать, что объектом воздействия является ноль, после чего продолжить измерительную процедуру.

Использование светодиода

Перед использованием приобретённого светодиода, можно увидеть, что одна его ножка несколько длиннее другой. По сути удлинённая ножка является анодом, к которому поступает положительный заряд. Параллельная ей укороченная ножка служит для подачи минуса. При правильной состыковке светодиод будет испускать свечение, если полярность нарушена, то реакции никакой не последует. Контрольно-измерительный прибор схожий с индикаторной отвёрткой можно сделать самостоятельно. Для этого формируется электроцепь, элементами которой выступают 1-2 Вт резистор, имеющий сопротивление 100-120 кОм и светодиод, схожий по характеристикам с лампочкой AL307.

Параметры классификации проводов

Широкий ассортимент проводов может смутить любого. Однако при помощи стандартизации, удалось распределить их по категориям на основе классификации. В качестве обозначения назначения проводников стали использоваться цифры и буквы. Это упростило понимание электрических схем, позволило определить основные их характеристики, такие как материал оболочки, количество жил, их диаметр поперечного сечения.

Расшифровка с буквенным обозначением А предполагает состав провода из алюминия; В —— изоляция изготовлена из ПВХ. Маркировка меди не предусмотрена.

Цвет провода заземления

В рамках обозначенных стандартов провод заземления окрашивается производителем в жёлто-зелёный цвет. Визуально от представлен в виде жёлтого изоляционного материала с ярко-зелёными полосками вдоль всей длины в количестве одной или двух штук. В некоторых случаях встречаются жёлто-зелёные полосы в поперечной проекции. Иногда попадаются однородные жёлтые или зелёные кабели. Схематические изображения этих проводов наносятся идентичными красками, но преимущественно ярко-зелёными.

На схемах или на корпусе аппаратуры наличие заземления может определяться при помощи буквенных символов РЕ. Таким же образом будут обозначаться контакты, требующие подключения земляного провода.

В лексиконе электрика заземление может называться нулевой защитой, однако не стоит это понятие путать с термином рабочий ноль.

До 2011 года в качестве обозначения заземления провода использовалась чёрная маркировка.

Какого цвета нулевой провод

Цветовая палитра нулевого провода имеет чёткий диапазон от голубого к синему, иногда синий разбавляют белыми полосками. Других альтернатив для обозначения нуля просто нет. Независимо от количества жил в проводе он будет присутствовать в любом кабеле. Отображается на схемах этот провод также синим цветом, для уточнения используется буквенный символ N. Многие специалисты используют в разговоре такое название как рабочий ноль или «минус», так как его наличие необходимо для формирования электроцепи.

Цвет нуля, нейтрали

Синий цвет является основным отличительным показателем нулевого провода. Все провода данной категории должны подключаться к контакту, имеющему обозначение N, которое может быть нанесено на обратной стороне распределительного щитка, розетки или другого электрооборудования.

Цвет фазы

Стандартами определено, что все остальные цвета, не упомянутые выше были закреплены за фазным проводом. Он может выделяться ярко-красным, белым, оранжевым, серым, чёрным, фиолетовым, розовым, коричневым, бирюзовым и любым другим цветом, за исключением зелёного, жёлтого или синего. Все они наделены ярким оттенком, предупреждая тем самым об скрытой в них опасности. Вообще, фазные провода требуют особой осторожности при работе, так как несоблюдение правил электробезопасности может повлечь причинение вреда здоровью от удара током. На схемах такие провода отражаются теми же цветами с указанием буквы L. Если фаз несколько за буквой следует порядковый номер или первый буквы латинского алфавита.

В многоквартирном силовом распределительном щитке провод фазы, протянутый от источника потребления, скрепляется с нижним контактом автовыключателя. В самих устройствах коммутационные процессы происходят в период выключения, другими словами контакт просто замыкается.

Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

При ремонте и замене электроцепей у многих может возникнуть вопрос: «Красный провод относится к плюсу или минусу?». Ответ прилагается:

Красный

Для того, чтобы не забыть что красный цвет означает плюс многие прибегают к ассоциативному мышлению. Это удобно и не требует напряжения памяти. За образец можно взять известную организацию «Красный Крест» или «Красную Книгу», куда включены исчезающие животные планеты. Даже на автомобильных аккумуляторах плюсовая клемма часто окрашена в красный цвет.

Чёрный

Минус обозначается чёрным цветом. Он повсеместно встречается в бытовых электроприборах, аппаратуре и любых других источниках питания, в том числе устройствах с электронными блоками управления.

Плюс

Правильная полярность при проведении ремонтных работ является залогом долгого использования электрооборудования автомобилей. В противном случае при ошибочном подключении плюса к минусу и наоборот, последует разрушительный процесс, выводящий оборудование из строя.

Минус

То же касается и определения минуса. Высокая ответственность при определении полярности позволит избежать тяжёлых последствий при проведении электромонтажных работ.

Буквенное обозначение проводов

Вспомогательным и во многом дублирующим средством стало введение буквенного обозначения проводов. В первую очередь это упростило составление и трактовку электрических схем. Система стандартизации закрепила за каждым проводником свой буквенный символ:

  • Фазный — L от слова line (линия).
  • Нулевой — N от слова neutral (нейтраль).
  • Заземление — РЕ от словосочетания protective earthing (защитное заземление).
  • М — средняя точка в звене цепи постоянного тока с двухполярным питанием.
  • + (плюс) — положительный полюс.
  • — (минус) — отрицательный полюс.

Для фокусировки внимания на клеммах заземления используются определённые символы. Они наносятся на клеммы с помощью штамповки, либо на сам прибор в качестве наклейки. Эти символы заземления едины для многих стран, что снижает вероятность неразберихи при их трактовке. При обозначении сетей, имеющих много фазных проводов буквенные символы дополняются порядковыми номерами. К примеру, L1 — первоначальная фаза; L2 — вторая фаза и т.д. Иногда могут использоваться маркировки, присущие устаревшей стандартизации. В таких случаях порядковый номер фазы обозначается символами А, В, С.

Необходимо проявлять внимательность сверяя маркировку проводников непосредственно с элементами цепи, в которых они задействованы. Буквенные символы должны наноситься стойкой несмываемой краской, которая будет хорошо просматриваться на изоляционном материале возле окончания жил, на элементах ПВХ или зафиксированной термотрубке. Размещаются буквенные символы на концах проводов. Зажимы электроклемм наделяются знаками, отражающими сведения о полярности питания. Они наносятся краской, методами штамповки или травления. Метод нанесения зависит от корпуса использованного материала.

Дополнительная маркировка проводов

В конструкциях с множеством электроцепей встречаются дополнительные маркировки, отвечающие за название материала проводника или облегающей его изоляции. Маркировка имеет буквенные значения и представлена в виде нижеуказанного перечня:

  • Многожильный алюминиевый кабель, имеющий дополнительную одноимённую оплётку — АА.
  • Алюминиевый кабель с оплёткой из свинца — АС.
  • Устойчивая к возгоранию резина в составе оболочки — НР.
  • Соответственно обычная резиновая оболочка — Р.
  • Наличие оплётки из 2-хслойной стали с дополнительной защитой от влаги — Б.
  • Кабельная оболочка из негорючего материала — Бн.
  • Полное отсутствие защитной оплётки — Г.

В качестве дополнительной информации может быть указаны такие характеристики как максимальная сила напряжения, рассчитанная на провод, сила тока и температурный режим.

Различие между расцветкой в сети 220 В и 380 В

Линейное напряжение имеет 380 Вольт. Принцип действия такого напряжения основан на использовании трёх фаз одновременно, при этом напряжение между ними достигает 380 Вт. Стандартное напряжение 220 В носит название фазное, так как возникает оно при контакте фазы с нулевым проводом. Естественно при проведении монтажа проводка трёхфазная представлена более красочно, чем однофазная. При визуальном осмотре можно заметить, что в однофазной сети присутствуют три установленных стандартами цвета: жёлто-зелёный, отвечающий за заземление, синий с оттенками или без, обозначающий нейтраль и красный (чёрный) непосредственно токопроводящий.

Трёхфазный, выдающий 380 В маркируется следующим образом: жёлто-зелёные цвета обозначают заземление, голубой или синий — нейтраль. Изоляция проводов по фазам:

  • Первая фаза — красный или коричневый цвет.
  • Вторая фаза — чёрный цвет.
  • Третья фаза — белый или серый цвет.

Для упрощённого запоминания порядка расположения жил в шине с 3-хфазовым переменном токе используется аббревиатура ЖЗК.

Благодаря такой маркировке облегчается ремонт электрической проводки, быстрее устанавливаются сбои в сети, что увеличивает эффективность проводимой работы и делает её на порядок безопаснее. Таким образом, при обслуживании современных электросетей можно безошибочно определять назначения каждого из проводов в распределительных щитках многоэтажных домов.

При ответвлении однофазной сети от 3-хфазной обычно используют однородную расцветку.

Меры безопасности

При осуществлении работ, связанных с эксплуатацией электрического тока требуется неукоснительно соблюдать технику безопасности. В противном случае можно получить электротравму, которая в некоторых случаях может привести к летальному исходу. К основным мерам электробезопасности относится соблюдение следующих правил:

  • Ни при каких обстоятельствах не касаться оголённых проводов, проводящих электричество.
  • Применять электроприборы строго в рамках их функционального назначения.
  • Не подключать технику с нарушенной изоляцией, разбитыми вилками и оголёнными проводами в электросеть, не пользоваться искрящими розетками.
  • Не касаться проводов и розеток влажными руками, во время нахождения на сыром полу.
  • В помещении с высокой влажностью требуется надевать резиновые перчатки, обувь, применять диэлектрический коврик.
  • Нельзя защемлять провода в проходах дверями, иным способом их сгибать и искривлять, фиксировать с помощью гвоздей.
  • Перед производством электроработ нужно обесточить всю сеть.
  • Включать и выключать электроприборы нужно одной рукой, не прикасаясь при этом к металлическим трубам
  • Если техника загорелась или искрит, нельзя её отключать, предварительно не обесточив сеть через щиток.

Для человеческого организма безопасны значения силы тока, не превышающей показателя в 50 мкА для переменного тока и 100 мкА — постоянного тока. Увеличение этих величин в большую сторону опасно для жизни.

Электробезопасность напрямую связана с пожарной безопасностью и несоблюдение её требований может привести к возникновению очага возгорания. Поэтому при любой нештатной ситуации в первую очередь следует обесточить объект опасности, а потом уже устранять причину её возникновения.

Что делать, если выявлено несоблюдение цветовой маркировки

На практике встречаются случаи, когда цветовая маркировка не соответствует реальному положению дел, либо она полностью отсутствует. В зависимости от вашего электротехнического опыта можно самостоятельно промаркировать электропроводку, используя изоленту или специальный изоляционный материал, встречающийся в виде полых ПВХ трубок. В зависимости от назначения провода, который можно определить за счёт измерительных приборов, на кончики проводника наносится тот или иной цвет, входящий в палитру, определённую ГОСТом. Если речь идёт о больших объёмах работ, связанных с кропотливым анализом всей электросети, то в таком случае, стоит прибегнуть к помощи квалифицированного специалиста. Не секрет, что использование цветовых гамм в разметке электропроводки намного упрощает ремонтные работы. Если в доме протянуты провода с разноцветными жилами, в процессе монтажа не потребуется растрачивать время на «прозвон» каждой. Тот же обрыв фазной жилы можно обнаружить за несколько минут.

Заключение

Подводя итоги обзора, можно сказать, что появление цветовой расцветки проводников значительно облегчило труд электрика, независимо от его фронта работ на ниве эксплуатации переменного и постоянного тока. Требования стандартизации свели к общему знаменателю положения при которых за каждым конкретным проводником закреплён определённый цвет. Это качественным образом сказалась не только на самих работах, но и позволило усовершенствовать степень безопасности источников питания и человека в целом.

Команда нашего сайта

Обзор электрической сертификации в США и Канаде

Домашняя страница

Библиотека знаний

июнь 2021 г.

· 3 минуты чтения

Хотите продавать определенные виды электротехнической продукции в США или Канаде? Сертифицируйте их через национально признанную испытательную лабораторию и/или аккредитованный орган по сертификации.

Безопасность превыше всего. Электротехнические нормы США и Канады — соответственно, Национальный электротехнический кодекс (NEC) и Канадский электротехнический кодекс (CEC) — требуют сертификации Национальной испытательной лабораторией (NRTL) и/или аккредитованным органом по сертификации (CB) для использование и продажа некоторых видов электротехнической продукции.

Почему важно работать с аккредитованной лабораторией/органом по сертификации

Сертификация в США

В США NRTL являются независимыми сторонними организациями, аккредитованными Управлением по охране труда и здоровья (OSHA) для оценки, тестирования и сертификации определенных продуктов. чтобы убедиться, что они соответствуют общепризнанным электрическим стандартам. Это помогает защитить пользователей продукта от опасностей, таких как поражение электрическим током, поражение электрическим током, пожары и взрывы. NRTL обеспечивают:

  • Тестирование продукции
  • Оценка продукции в полевых условиях (при необходимости оценка продукции на месте)
  • Оценка производственной площадки
  • Перечень продукции
  • Последующие проверки

Управление по охране труда и гигиене труда признает 17 организаций в США тестирующими на наличие NRTL и сертификация по определенному объему стандартов испытаний. Стандарты испытаний предназначены для конкретных продуктов и предназначены для проверки безопасности оборудования при использовании по назначению.

Национальные электротехнические нормы и правила США являются обязательными нормами для строительных установок для защиты населения и имущества от потенциальных опасностей, связанных с электричеством. Он был принят во всех 50 штатах и ​​пересматривается каждые три года с целью включения новых и обновленных технологий, а также улучшенных методов безопасности и работы. Стандарты электротехнической продукции, на которые ссылается NEC, например, разработанные Американским национальным институтом стандартов (ANSI), используются для тестирования конструкции отдельных продуктов.

Канадская сертификация

Канадский электротехнический кодекс требует, чтобы производители электротехнической продукции прошли сертификацию в одном из аккредитованных органов по сертификации, что эквивалентно NRTL. Сертификация подтверждает, что продукция соответствует требованиям применимого(ых) стандарта(ов) на продукцию.

Служба аккредитации Совета по стандартам Канады (SCC) аккредитует органы по сертификации, такие как испытательные лаборатории и органы по сертификации продукции, для определения того, соответствует ли продукт, услуга или система требованиям определенного стандарта. Сюда входят стандарты, указанные в Канадском электротехническом кодексе (CEC). CEC представляет собой набор требований к строительству, установке и техническому обслуживанию, публикуемых Канадской ассоциацией стандартов и обновляемых каждые три года.

NSF имеет аккредитацию NRTL в США и аккредитацию CB в Канаде.

Сертификационный знак: гарантия того, что продукт соответствует соответствующим стандартам безопасности

Когда NRTL или CB протестировали и сертифицировали продукт, соответствующий соответствующему стандарту безопасности, сертифицирующая организация выдает сертификат с подробным описанием области применения стандарта испытаний. Кроме того, каждый продукт, получивший сертификацию NRTL или CB, должен иметь маркировку этой организации. Это гарантия покупателя или потребителя в том, что продукт сертифицирован независимой третьей стороной и соответствует конкретным требованиям одного или нескольких соответствующих стандартов испытаний на безопасность продукта.

Когда вы видите знак сертификации любой из этих организаций, вы можете быть уверены, что продукт соответствует строгим требованиям и был протестирован аккредитованной, компетентной и объективной третьей стороной.

Примеры продуктов, для которых требуется электротехническая сертификация

Примечание. Это не исчерпывающий список.

В США:

  • Коммерческие посудомоечные машины
  • Коммерческие духовки
  • Коммерческие холодильники и морозильники
  • Коммерческие паровые плиты
  • Drinking water systems
  • Food-holding cabinets
  • Hot food-holding cabinets
  • Ice machines
  • Pool products
  • Refrigerators and freezers
  • Vending machines
  • Wastewater treatment products
  • Water coolers

In Canada:

  • Коммерческие кухонные приборы
  • Электрические сантехнические приборы
  • Электрические спа и сопутствующее оборудование
  • Бытовые приборы для приготовления пищи и нагрева жидкости
  • Гидромассажные ванны и оборудование для ванн
  • Приборы с электроприводом
  • Коммерческие машины для приготовления пищи с электроприводом
  • Сантехническое оборудование с электроприводом
  • Насосы
  • Холодильное оборудование
  • 2 гидромассажные ванны и спа

Предоставьте покупателям и потребителям сертификат NSF Mark

Если вы хотите продавать свой продукт как в США, так и в Канаде, вы можете сэкономить время и деньги, попросив нас оценить ваш продукт на соответствие стандартам обеих стран. Когда ваши покупатели видят сертификационный знак NSF, они могут быть уверены, что продукт был протестирован аккредитованной объективной третьей стороной и соответствует строгим требованиям OSHA и SCC.

Министерство финансов США

Одной из уставных задач Совета является выявление рисков для финансовой стабильности, которые могут возникнуть в результате материальных финансовых затруднений, банкротства или продолжающейся деятельности небанковских финансовых компаний.

Обозначения небанковских финансовых компаний

В соответствии со статьей 113 Закона Додда-Франка Совет уполномочен определять, что у небанковской финансовой его деятельность — может представлять угрозу финансовой стабильности США. Такие компании будут подлежать консолидированному надзору со стороны Федеральной резервной системы и усиленным пруденциальным стандартам.

8 июля 2013 г. Совет проголосовал за назначение American International Group, Inc. и General Electric Capital Corporation, Inc. 19 сентября 2013 г. Совет проголосовал за назначение Prudential Financial, Inc. 18 декабря 2014 г. Совет проголосовал за назначение MetLife, Inc. Щелкните следующие ссылки, чтобы ознакомиться с основаниями для решений Совета.

  • Американ Интернэшнл Групп, Инк.
  • General Electric Capital Corporation, Inc.
  • Prudential Financial, Inc.
  • МетЛайф, Инк.

17 октября 2018 года Совет объявил, что проголосовал за отмену статуса Prudential Financial, Inc.:

  • Prudential Financial, Inc. (аннулирование)

29 сентября 2017 г. Совет объявил, что проголосовал за отмену статуса American International Group, Inc.

  • American International Group, Inc. (Отмена)

28 июня 2016 г. Совет проголосовал за отмену статуса GE Capital Global Holdings, LLC:

  • GE Capital Global Holdings, LLC (Расторжение договора)

Процесс проверки FSOC небанковских финансовых компаний на предмет потенциального включения в список описан в его окончательном правиле и руководстве по толкованию, опубликованном в 2012 году:

  •  Полномочие требовать надзора и регулирования некоторых небанковских финансовых компаний (11 апреля 2012 г. )

В 2015 году FSOC утвердила дополнительные процедуры проверки небанковских финансовых компаний на предмет возможного включения в список:

  • Дополнительные процедуры, касающиеся определения небанковских финансовых компаний (4 февраля 2015 г.)

Также доступен набор часто задаваемых вопросов о процессе назначения небанковских финансовых компаний:

  •  FSOC Nonbank Designations – Часто задаваемые вопросы (последнее обновление 4 февраля 2015 г.)

8 июня 2015 г. сотрудники, поддерживающие Совет, выпустили руководство с дополнительными подробностями, объясняющими, как рассчитываются пороговые значения Этапа 1:

  •  Инструкции для персонала: методологии, относящиеся к пороговым значениям этапа 1

6 марта 2019 г. Совет утвердил уведомление о предлагаемом руководстве по толкованию и запрос общественного мнения в отношении определений небанковских финансовых компаний:

  •  Уведомление о предлагаемом разъяснительном руководстве и запрос на общественное обсуждение в отношении определений небанковских финансовых компаний​

4 декабря 2019 года Совет утвердил обновленное окончательное правило и руководство по толкованию решений небанковских финансовых компаний.

  • Полномочия по надзору и регулированию некоторых небанковских финансовых компаний

Обозначения полезности финансового рынка

Закон Додда-Франка также уполномочивает Совет определять полезность финансового рынка (FMU) как «системно важную», если Совет определяет, что сбой или нарушение функционирования FMU может привести к или увеличить риск распространения значительных проблем с ликвидностью или кредитом среди финансовых учреждений или рынков и тем самым поставить под угрозу стабильность финансовой системы США. На назначенные FMU будут распространяться усиленные пруденциальные и надзорные положения Раздела VIII, которые способствуют надежному управлению рисками, а также безопасности и надежности, включая ведение своей деятельности в соответствии с применимыми стандартами управления рисками; предоставление заблаговременного уведомления и рассмотрение изменений в их правилах, процедурах и операциях, которые могут существенно повлиять на характер или уровень их рисков; и подпадают под действие соответствующих положений о проверке и обеспечении соблюдения.

После публикации 27 июля 2011 г. своего окончательного правила, определяющего критерии, процессы и процедуры для назначения FMU, 22 мая 2012 г. Совет предложил назначить первоначальный набор FMU. 2012 г., заседание, Совет единогласно проголосовал за определение восьми FMU как системно значимых в соответствии с Разделом VIII Закона Додда-Франка. Назначенные FMU перечислены ниже. Базы для назначений Совета доступны здесь:

  • .Клиринговая платежная компания L.L.C. на основании своей роли оператора Системы межбанковских расчетов клиринговой палаты
  • КЛС Банк Интернэшнл
  • Чикагская товарная биржа, Inc.
  • Депозитарная трастовая компания
  • Клиринговая корпорация с фиксированным доходом
  • ООО «Айс Клир Кредит»
  • Национальная клиринговая корпорация по ценным бумагам
  • Клиринговая корпорация опционов

FMU, назначенные Советом, выполняют различные функции на рынке, включая клиринг и расчет операций с наличными, ценными бумагами и деривативами; многие из них являются центральными контрагентами и несут ответственность за расчет подавляющего большинства сделок на своих соответствующих рынках. Совет считает, что завершение процесса назначения FMU для этого первоначального набора FMU является важной вехой в реализации Закона Додда-Франка и что назначение этих организаций придаст уверенности на их соответствующих рынках.



Решения в соответствии с разделом 117 Закона Додда-Франка

Раздел 117 Закона Додда-Франка применяется к любому юридическому лицу, которое являлось банковской холдинговой компанией с общими консолидированными активами не менее 50 миллиардов долларов США по состоянию на 1 января 2010 г. и которые получили финансовую помощь в рамках Плана капитальных покупок, созданного в рамках Программы помощи проблемным активам, или участвовали в нем, а также любому правопреемнику такой банковской холдинговой компании. В соответствии с разделом 117, если организация, подпадающая под действие раздела 117, перестает быть банковской холдинговой компанией, она будет рассматриваться как небанковская финансовая компания, контролируемая Федеральной резервной системой.


Опубликовано

в

от

Метки:

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
