⚡ Замер сопротивления изоляции кабелей и проводов
В этой статье расскажем, зачем нужно проводить замеры сопротивления изоляции, кто и когда их проводит, а также, какова их периодичностью.
Заказать проверку изоляции |
Замер сопротивления изоляции кабелей и проводов
В этой статье расскажем, зачем нужно проводить замеры сопротивления изоляции, кто и когда их проводит, а также, какова их периодичностью.
Вызвать лабораторию!
Автор: Сергей Машков
Инженер электроизмерительной лаборатории «ЭлектроЗамер»
Для чего нужно проводить испытания изоляции?
Согласно официальной статистике МЧС, треть всех пожаров случается из-за неисправностей в электропроводке. Половину из этих случаев можно смело отнести к возгораниям кабельных линий инженерных сетей зданий вследствие:
- короткого замыкания;
- неисправностей проводов питания переносных электроприборов;
- отсутствие должной защиты отходящих кабельных линий в ГРЩ, ВРУ и распределительных щитах из-за ошибок монтажа (в том числе и из-за отсутствия проектной документации).
Ситуация усугубляется недостаточным качеством обслуживания электроустановки. На сегодняшний день еще нередко можно встретить в старом жилом и нежилом фонде старые алюминиевые кабели и провода, срок эксплуатации которых давно вышел. Значения сопротивления изоляции таких кабелей с каждым годом стремятся все ближе к нулю.
В сложившейся ситуации крайне важно следить за состоянием электропроводок для предотвращения возможных опасных ситуаций, представляющих серьезную угрозу жизни и здоровью человека, а также увеличивающих вероятность пожара.
Итак, основных причин проведения замеров сопротивления изоляции две:
- своевременное отслеживание неисправностей и дефектов монтажа до ввода в эксплуатацию новых электроустановок;
- мониторинг состояния существующих эксплуатируемых электропроводок, для предотвращения возникновения коротких замыканий и возгораний.
Кем и когда выполняется испытание изоляции?

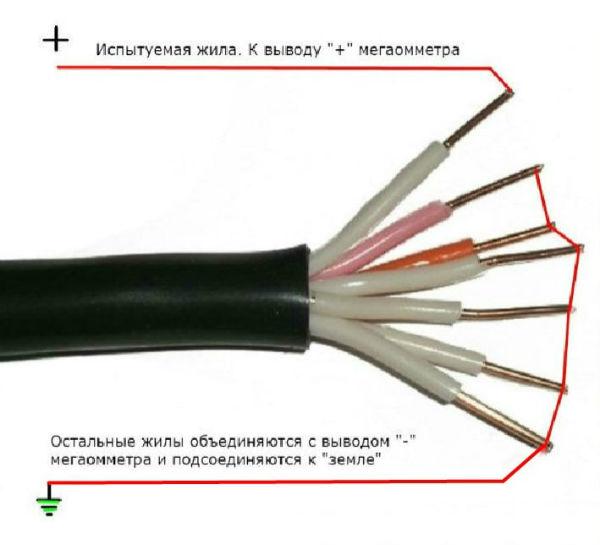

Проверка целостности оболочки электропроводки, а также выявление дефектов монтажа, производится инженерами электроизмерительных лабораторий при помощи мегаомметров или многофункциональных приборов со встроенным мегаомметром. Испытания проводят при отключенных нагрузках и конечных потребителях, испытательным напряжением от 100В до 2500В, в зависимости от характеристик электропроводки и ее инженерного назначения. Замер производится между всеми проводниками кабельной линии попарно и относительно заземляющей шины.
Часто бывает сложно отключить нагрузку (например освещение, инженерное оборудование или розеточные сети) чтобы замерить сопротивление изоляции, поэтому так важно проводить испытания до ввода электроустановок в эксплуатацию. Для вводимых в эксплуатацию электроустановок проверку, зачастую, проводят в два этапа:
- первый замер производится после прокладки кабелей, но до выполнения стяжки пола и внутренней отделки, чтобы выявить дефекты и повреждения кабеля во время монтажа и вовремя их устранить, а не демонтировать потом пол или стены из-за неисправной линии;
- второй замер производится после окончания монтажа электроустановки, но до подключения электроприборов и конечных потребителей, что особенно важно для полноценной проверки.
Важно также проводить эксплуатационные испытания смонтированных кабельных линий в уже действующих электроустановках, для своевременного определения проблемных мест. Замеры производятся мегаомметром, а нередко и при визуальном осмотре выявляются новые или пропущенные при предыдущей проверке дефекты. По результатам проверки составляется протокол установленного образца и дефектная ведомость.
Нормативные значения сопротивления изоляции
К нормативно-технической документации и государственным стандартам, регламентирующим допустимую величину относятся:
- ПУЭ п.1.8.37(п.1), табл.1.8.34;
- ГОСТ Р 50571.16-2019;
- ГОСТ 32396-2013;
- ГОСТ Р 51321.1-2007;
- ПТЭЭП, прил. 3.1, табл.37.
Минимально допустимые значения составляют:
- Для внутренних цепей ВРУ и РУ ― не менее 1 МОм;
- Для электропроводок и цепей напряжением 60В и ниже ― не менее 0,5 МОм.
Здесь нужно понимать, что для вновь вводимых в эксплуатацию электроустановок, с учетом прокладки новых заводских кабелей и проводов, изготовленных по ГОСТ, эти значения будут в сотни, а иногда и в тысячи раз выше нормы. Если новый кабель при испытаниях показывает изоляцию, приближенную к минимальному нормативному значению, то скорее всего либо он с заводским браком, либо неграмотно смонтирован и имеет повреждение.
Замер сопротивления изоляции из распределительного щита прибором Fluke 1563B
Периодичность замеров сопротивления изоляции
В вопросе периодичности будем отталкиваться от официальных требований: ПТЭЭП (приложение 3.1, табл. 37) и ГОСТ Р 50571.16-2019, которые предписывают следующее:
- один раз в год проводятся измерения в особо опасных помещениях и наружных электроустановках, а в остальных случаях 1 раз в 3 года;
- краны и лифты, а также электроплиты проверяются не реже, чем 1 раз в год;
- каждая вновь вводимая в эксплуатацию установка должна быть подвергнута испытаниям.
Заключение
Качество изоляции электропроводки в процессе ее эксплуатации неизменно снижается. Основываясь на нашем многолетнем опыте в этой отрасли, советуем придерживаться простых правил для минимизации рисков, связанных с электропроводкой:
- используйте при монтаже кабели и провода, изготовленные по государственным стандартам, а не их дешевые подделки;
- перед началом монтажа заказывайте грамотно составленный электропроект;
- пользуйтесь услугами только квалифицированных монтажников, именно от них сильно зависит качество монтажа;
- проводите испытания кабельных линий вовремя, согласно нормативных документов.
Остались вопросы?
Проконсультируем вас по вопросам проведения замеров сопротивления изоляции!
Связаться с нами |
Файлы для скачивания
ПУЭ, глава 1. 8
Нормы приемо-сдаточных испытаний
ГОСТ Р 50571.16-2007
Электроустановки низковольтные. Часть 6. Испытания
ПТЭЭП, прил. 3, табл. 28
Электроустановки, аппараты, вторичные цепи, нормы испытаний которых не определены в разделах 2–27, и электропроводки напряжением до 1000 В
ПТЭЭП, прил. 3.1, табл. 37
Минимально допустимое значения сопротивления изоляции элементов электрических сетей напряжением до 1000 В
Пример протокола
проверки сопротивления изоляции проводов, кабелей и обмоток электрических машин
Таблица периодичности
проведения эксплуатационных испытаний электроустановок
Рекомендуем следующие статьи
⚡ Приемо-сдаточные испытания электроустановок и электрооборудования
⚡ Эксплуатационные испытания электроустановок и электрооборудования
⚡ Измерение сопротивления изоляции проводов и кабелей
⚡ Какое напряжение мегомметра использовать для проверки изоляции?
⚡ Как проверить сопротивление изоляции мультиметром?
Отзывы клиентов и рекомендательные письма
Ознакомьтесь с перечнем выполненных работ, отзывами, рекомендательными и благодарственными письмами наших клиентов
Посмотреть отзывы |
Цены на услуги электролаборатории
Ознакомьтесь c нашим прайс-листом, единичными расценками, узнайте больше про ценообразование услуг электроизмерительной лаборатории
Узнать про цены |
Приглашаем другие лаборатории присоединиться к сообществу
Мы создали чат, в котором уже общаются несколько десятков электролабораторий. Если вы занимаетесь испытаниями электроустановок, узнайте, чем этот чат может быть вам полезен
Узнать о чате |
Статьи
-
07.07.2020
«OOO «ПКБ РЭМ» — опубликованы отчеты о специальной проверке условий труда за 2020 год Подробности смотрите в разделе сайта компании Сертификаты и отзывы -
12.02.2019
Благодарность от строительно-монтажного треста № 15 (филиал АО «РЖДстрой») -
04. 02.2019
Коллективом ООО «ПКБ «РЭМ» получено Благодарственное письмо от Читинского центра связи
Все новости
- Главная
Статьи специалистов ПКБ «РЭМ»
Специалисты компании ПКБ»РЭМ» ведут научно-исследовательскую работу и публикуют свои материалы во всех ведущих специализированных изданиях, посвященных энергетическим сетям. Предлагаем ознакомится рядом наших статей.
Экраны однофазных кабелей 6–500 кВ Выбор сечения с учетом апериодической составляющей тока
Методика. Испытание кабеля 6-10 кВ с изоляцией из сшитого полиэтилена
Испытание кабеля 6-10 кВ со СПЭ изоляцией
Термическая стойкость кабельных линий 6—500 кВ. Требования к полиэтиленовым трубам
Статья в журнале «КАБЕЛЬ-news», № 1, 2014,
Обеспечение безопасности кабельных линий с однофазными кабелями 6—500 кВ
Статья в журнале «КАБЕЛЬ-news», № 2, 2014
Самонесущий оптический кабель на ВЛ 35—330 кВ
Статья в журнале «КАБЕЛЬ-news», № 5, 2014
Применение ОПН для защиты кабелей 6—500 кВ
Статья из журнала ‘КАБЕЛЬ-news», № 4, 2014
Экраны однофазных кабелей 6–500 кВ. Ошибки при выполнении схем заземления
Статья из журнала Новости ЭлектроТехники № 6(84) 2013 о правильном экранировании КЛ.
Требования к трубам для прокладки силовых кабельных линий
Виды и типы современных туб для прокладки кабеля — характеристики и преимущества.
Экраны однофазных кабелей 6–500 кВ. Ошибки при выполнении схем заземления
Статья из журнала Новости ЭлектроТехники № 1(85) 2014
Испытания оболочки кабельных линий 6–500 кВ, защищённых ОПН
Статья из журнала «КАБЕЛЬ-news», № 2, 2014,
Стать и публикации специалистов ПКБ»РЭМ»
Наши партнеры и клиенты
Испытания кабелей на 600 В — журнал IAEI
Существует множество технологий и методов, используемых для проверки изоляции проводов и кабелей, в том числе с высокой герметизацией, очень низкой частотой (СНЧ), коэффициентом мощности, частичным разрядом, во временной области. рефлектометрия (TDR) и «удары». Подобно посещению кабинета врача, каждый тест исследует тестируемый объект по-разному и ищет другую реакцию от изолирующего материала. Какой тест(ы) и сколько использовать – это разумное решение, которое должен принять квалифицированный специалист. В этой статье основное внимание будет уделено только самому основному и фундаментальному тесту — сопротивлению изоляции. Среди профессионалов отрасли до сих пор ведутся споры о ценности тестирования, когда и как часто, какие методы и напряжения использовать и так далее. В литературе имеются различные мнения и советы. Эта статья основана на признании фундаментальной ценности тестирования.
Определенно, наиболее широко используемый и общий тест, тест сопротивления изоляции подает (сравнительно) высокое напряжение на изоляционный материал, измеряет величину протекающего тока и просто использует закон Ома для преобразования этих двух битов критических данных в сопротивление. . По определению, изоляция должна задерживать протекание тока, чтобы он проходил через схему, как и предполагалось, и нигде больше, например, на землю или через человека. Но никакая изоляция не идеальна и не может остановить все текущие. Удобный способ думать об этом — представить себе удар молнии. Воздух — хороший изолятор. На самом деле существует электрическое оборудование с воздушной изоляцией. Но когда между облаками и землей возникает достаточный градиент напряжения, возникает ток самым драматичным образом! Показание «бесконечность» (∞), знакомое операторам аналоговых тестеров, не означает, что сопротивление изоляции на самом деле «бесконечно». Это просто указывает на то, что он находится за пределами диапазона измерений тестера, что бы это ни было.
Мегаомметр
Рис. 1. Испытательное напряжение в зависимости от номинальных характеристик оборудования
Калькулятор и закон Ома могут легко дать оценку соответствующих величин. Как только ток утечки достигает уровня миллиампер, материал начинает больше походить на полупроводник, чем на изолятор. При системном напряжении около 5 мА обычно считается уровнем удара для человеческого тела. Таким образом, потребность в изоляционном материале довольно высока, и тестер должен обеспечить лишь небольшую величину тока, прежде чем изоляция перестанет быть настоящей изоляцией. Однако, поскольку большинство испытаний проводятся с более или менее хорошей изоляцией, требуется высокое напряжение, чтобы эффективно использовать состояние материала и обеспечить надежную индикацию. Оставленные незамеченными и неконтролируемыми, эти небольшие пути утечки будут постоянно увеличиваться и в конечном итоге закорачивать оборудование.
Рисунок 2. Сравнение тенденций: Аппарат А – высокие показания, но быстро снижающиеся; Устройство B – нижние показания остаются постоянными
Испытательное напряжение
После производства проводятся испытания постоянным током для приемки, установки, текущего обслуживания, устранения неполадок и ремонта. Выбор испытательного напряжения в основном остается на усмотрение оператора, но отраслевым стандартом является проведение испытаний «как номинальное» и «двойное номинальное». Для кабеля на 600 В может быть более практичным рассматривать выбор «как номинальный» как «около номинальный». Сложные и более дорогие модели могут иметь выбор на 600 В, но наиболее распространенные тестеры имеют тест на 500 В. Это подойдет. Для дважды оцененного, снова может быть использована некоторая практичность. Относительно недорогие портативные тестеры обычно имеют максимальное значение 1 кВ. Опять же, этого должно быть достаточно. Выбор теста на 1200 В и выше требует качественного скачка к более дорогим приборам на 5 кВ.
Таблица 1. Состояние изоляции, определяемое коэффициентом диэлектрической абсорбции
Испытания в соответствии с номинальным значением хорошо сочетаются с текущим обслуживанием и ведением документации. Сопротивление кабеля измеряется при напряжении, которое примерно соответствует тому, которое он испытает во время работы, и число дает полезное представление об общем состоянии кабеля. Двойной рейтинг полезен для устранения неполадок. Изоляционный материал, который обычно изнашивается из-за воды или старения, будет отражать это состояние практически при любом испытательном напряжении. Таким образом, тест с оценкой будет отражать общее загрязнение как заметно более низкое значение, чем в предыдущих тестах или ожиданиях. Но в противном случае хорошая изоляция может иметь локальные участки повреждения, такие как разрыв, вызванный изгибом кабелепровода, или точечное отверстие от скачка напряжения, идущего на землю. Это основные причины дьявольских перемежающихся неисправностей. Схема работает, потом нет, а потом работает. Никакие приборы или процедуры не могут безошибочно определить прерывистость с первого выстрела. Их может быть трудно обнаружить. Но более высокое испытательное напряжение — это один из способов. Например, может быть достаточно протянуть дугу к кабелепроводу. Испытательные напряжения могут быть дополнительно увеличены по сравнению с наиболее распространенными двойными номиналами, и это может выявить проблемы, которые до сих пор упускались из виду. Но этот процесс должен быть сбалансирован с максимальным напряжением, которое может выдержать кабель. Помните, тестер подает постоянное напряжение, а не скачок. 9Таблица 2. Поправочный коэффициент температуры Чем больше нагрузка на тест, тем ниже будут показания, так как будет больше изоляционного материала, пропускающего ток утечки. Если три фазы объединяются и проверяются на землю, показания будут ниже, чем если бы каждая из фаз проверялась по отдельности. Если показания удовлетворительные, такой тест экономит время. Если результат неудовлетворителен, можно уделить больше времени тестированию каждого этапа по отдельности и друг друга. Чтобы приспособить губки испытательных зажимов, фазы могут быть соединены вместе оголенным проводом, а различные косички и гибкие оболочки подходят для различных калибров. Тест «все в одном» — это удобный способ получить результаты планового технического обслуживания; в то время как для устранения известной или предполагаемой проблемы предпочтительны более конкретные тесты. Также не забудьте указать длину кабеля. Сопротивление изменяется обратно пропорционально длине и прямо пропорционально. Чем больше материала, тем больше утечка и ниже показания. Можно ожидать, что две цепи одного и того же провода с одинаковым использованием и возрастом будут разумно сопоставимы. Если кто-то читает заметно ниже, это может быть признаком зарождающейся проблемы. Но если он в два раза длиннее, показания практически эквивалентны.
Рисунок 4. Guard 2
Guard Terminal
Дополнительной возможностью многих мегомметров является использование защитного терминала. Это третий терминал, обычно отмеченный буквой «G». Не путайте это с «землей», например, с защитным заземлением. Это не причинит вреда, но сведет на нет цель теста. Охранник действует как шунт. При наличии нескольких параллельных путей утечки он направляет ток по одному или нескольким путям вокруг измерительного модуля, так что измеряется только утечка через незащищенный путь. Наиболее фундаментальное использование защитного кожуха при тестировании кабелей заключается в устранении поверхностных утечек на концах. Когда мегомметр подключен к окончанию — скажем, проводник к оболочке — ток будет проходить по поверхности от одного аллигатора к другому. Чем грязнее или влажнее поверхность, тем больше ток и меньше значение измерения. Однако это может быть не то измерение, которое нужно оператору. Это указывает на прерывание, и если его очистить и/или высушить, показания могут заметно возрасти. А вот состояние изоляционных материал зависит от утечки через , а не через , изоляцию. Защита позволяет считывать только этот параллельный путь. При намотке оголенного провода вокруг кабеля между двумя испытательными зажимами ток, протекающий по поверхности, перехватывается и исключается из измерений. Показание будет повышаться, и степень повышения указывает на состояние поверхности в конце. Однако не следует пренебрегать поверхностными утечками. Это также будет способствовать прогоранию, и можно приложить усилия, чтобы свести его к минимуму. Этот метод можно расширить, чтобы исключить любую параллельную утечку из измерения. Поверхностная утечка может быть устранена с обоих концов кабеля, а также утечка на другие проводники при измерении сопротивления между любыми двумя проводниками. Сосредоточив тест на определенной паре проводников, защитный кожух добавляет возможность секционировать кабель, просто переключая клеммы. Однако не забудьте проверить точность защиты. Тестеры, спроектированные с учетом низкой стоимости, обычно используют защиту с помощью короткого пути и, как следствие, могут вносить значительные ошибки в показания.
Рис. 5. Защита 3
Ход проверки
Для непосвященного оператора наиболее запутанной частью проверки изоляции является перемещение аналогового указателя и нестабильность цифровых показаний. Тестировщики обычно располагаются на верхнем конце шкалы, так что при запуске теста стрелка резко привязывается к нижнему пределу, а цифровые показания начинаются с низких значений. Затем указатель вернется в исходное положение, в то время как цифровые индикаторы продолжат подниматься. Это потому, что кабель заряжается. Текущий поток фактически состоит из трех отдельных элементов. Поскольку проводники расположены параллельно и разделены изоляцией, они действуют как конденсатор и потребляют зарядный ток. В то же время сам изоляционный материал молекулярно поляризуется под действием поля напряжения. Это представляет собой движение заряда, следовательно, ток, и называется током поглощения. Емкость заряжается быстро и учитывает первоначальный острый стержень указателя. Поскольку поглощение происходит в изоляционном материале, плохом проводнике, оно занимает гораздо больше времени и объясняет неуклонный рост числа аналоговых указателей и цифровых чисел. Итак, когда чтение «правильное»?
Рис. 6. Кривые испытаний методом ступенчатого напряжения, сравнение результатов с хорошей и плохой изоляцией
Все показания правильные, для данного конкретного времени испытания. Но оператор ищет состояние изоляции, что является фактором третьего компонента, утечки. Это то, что остается течь после завершения всей зарядки. Почему бы просто не подождать до тех пор? Проблема двоякая: время и признание. Чем больше испытуемый объект, тем больше емкость, больше поглощение и тем больше времени потребуется для полной зарядки. Это может быть запредельно долго , даже часов. Более того, рост сопротивления замедлится настолько, что станет похож на стрелку часов, движущуюся, но не видимую. Таким образом, количество раз выполнения теста должно всегда включаться в отчеты и для повторных или последующих тестов. Один и тот же кабельный отрезок, испытанный в течение тридцати секунд, может иметь показания значительно ниже, чем в течение шестидесяти секунд, и, если его не учитывать, это может привести к неправильным выводам. Кроме того, перемещение указателя должно быть плавным . Ветеран часто смотрит только на путешествия. Плавный ход указывает на равномерную зарядку. Неустойчивый указатель указывает на искрение, испарение влаги или какую-либо другую проблему. Цифровые данные не так легко читать в этом отношении, но следует обратить внимание на неуклонно растущие цифры. Дисплей будет обновлять цифры в соответствии с частотой дискретизации, и они должны отражать продолжающийся рост. С высококачественными инструментами научитесь искать единицу измерения, а не только число. Эти модели могут автоматически изменять диапазон от мегаом до гигаом или даже тераом (символы МОм, ГОм, ТОм).
Интерпретация показаний
Когда показания получены, работа выполнена? Нет. Чтение все еще должно быть интерпретировано, и это может быть трудной частью. Это не то же самое, скажем, измерение напряжения. Должно быть 120, но может быть 115 или 123; это НЕ будет 5 мВ или 20 кВ! Но испытания изоляции охватывают огромный диапазон возможных измерений. Это требует некоторой адаптации в процессе оценки. Наиболее узнаваемым «правилом» является Правило одного мегаома, согласно которому на каждый кВ номинального напряжения должен приходиться не менее одного мегаома и никогда не менее одного (для 120, 240, 480 и т. д.). Однако это руководство очень щадящее и не подразумевает ничего, кроме того, что цепь включится без срабатывания выключателей, возгорания или поражения электрическим током. Он может не работать в течение приемлемого времени.
Рис. 7. Типичная шкала
Безусловно, наиболее надежными показаниями являются те, которые выгодно отличаются от результатов предыдущего теста. Со временем изоляция будет разрушаться от попадания агрессивных материалов и влаги, электрических напряжений от пусков и нарушений в работе линий, механических напряжений от вибрации и множества других повреждающих воздействий. В конце концов, сбой и сбой произойдут, но это может быть очень долго — или не так уж долго. Соответственно показания изоляции действуют как одометр на автомобиле, только наоборот. Они начинаются высоко при установке и со временем смещаются вниз. Или может произойти катастрофический сбой, например, в результате наводнения, пожара или скачков и скачков напряжения, таких как удары молнии. Тестовые показания приблизительно определяют, где кабель находится в жизненном цикле, а затем сравнение последовательных показаний может установить продолжительность этого цикла.
Тем не менее, очень высокие показания могут быстро падать из-за воздействия какого-либо повреждающего фактора, например воздействия чрезмерной влажности. Показание, которое составляет , а не , может быть связано с равномерно распределенной утечкой по всему телу материала, который может не ухудшаться и сохранять свою ценность в течение многих лет. Но предыдущие результаты часто недоступны. Соответственно, были установлены стандартные процедуры тестирования, которые помогают решать как проблемы времени тестирования, так и проблемы интерпретации. Выполнение одного измерения, как описано ранее, может называться тестом на точечное чтение. Этот тест имеет ограничение, связанное с предоставлением единственного числа, которое должно быть оценено, а также на него сильно влияет температура. Показания изоляции обычно снижаются вдвое при повышении температуры на 10°C, так что этот эффект весьма заметен. В разных материалах опубликованы поправочные коэффициенты, и показания следует привести к единой температуре. Как упоминалось ранее, время теста также должны быть стандартизированы. Влажность также может играть роль, но ее нельзя измерить напрямую, и ее следует рассматривать только как возможный фактор аномальных показаний. После внесения этих исправлений остается число, которое является надежным, но все же требует оценки.
Методы испытаний
Автономным тестом, обеспечивающим автоматическую оценку, является давно существующий тест индекса поляризации (PI). При этом одноминутное чтение делится на финальное чтение десятиминутного теста. Эта процедура решает как проблемы времени, так и проблемы интерпретации. Это полезно для длинных пробегов, когда емкость высока и показания могут продолжать расти в течение значительного времени. Если показания через десять минут заметно выше, чем через одну, это указывает на то, что большая часть тока является зарядным током, а не утечкой, поскольку утечка постоянна для данного напряжения (точно так же, как цепь будет пропускать один и тот же ток, пока напряжение стабилен) и будет удерживать окончательное показание. Оператор свободен от чисел и просто смотрит на соотношение; чем выше, тем лучше. Эта концепция распространяется на тест коэффициента диэлектрической абсорбции, который представляет собой просто индекс поляризации, выполняемый в другие временные интервалы. Новые материалы дают более высокие начальные показания (теперь в диапазоне тераом) и более короткое время поглощения, так что отношения, такие как одна минута к трем и даже тридцать секунд к одной минуте, могут быть достаточными для оценки.
Другой стандартизированной процедурой со встроенной интерпретацией является проверка шаговым напряжением. Здесь вместо времени манипулируют приложенным напряжением. Промышленным стандартом является повышение напряжения с интервалом в одну минуту в течение пяти минут. Но изменение, позволяющее приспособиться к доступным напряжениям на конкретном приборе, все же может дать ценные результаты. Здоровая изоляция однородна и выдерживает повышение напряжения. Но при ухудшении каждое увеличение будет тянуть утечку через дополнительные изъяны, и показания каждый раз будут заметно падать. Этот тест особенно хорош для выявления локализованных повреждений, так как что-то вроде точечного отверстия внезапно образует дугу при достижении соответствующего напряжения. В дополнение к этим стандартным тестам, которые обеспечивают собственную интерпретацию, результаты также могут быть оценены в соответствии со спецификациями производителя (хотя часто их трудно получить), стандартными рекомендациями независимых агентств или сравнением с аналогичными схемами (но не забудьте учесть длину).
Комната, полная инженеров, может спорить весь день, а испытание кабеля может быть вредным, если оно будет проведено неправильно. Но существует надежный объем информации для описания процедуры и интерпретации. Выполненное соответствующим образом тестирование кабеля является ценным инструментом технического обслуживания электрооборудования.
Безопасность
Несмотря на высокое напряжение, хорошо спроектированные мегомметры не являются смертельными приборами. Доступен только небольшой ток, обычно несколько миллиампер. Ток ограничен, потому что изоляция будет вмещать очень мало, оставаясь при этом изоляцией. Выше нескольких миллиампер материал больше не изолирует. Ограниченный ток ограничивает «опасность», которую представляют тестеры, позволяя использовать их в розыгрышах. Эта практика не рекомендуется всеми уважаемыми производителями.
Но в то время как тестер является безопасным инструментом, тест элемент может быть смертельным! Для оценки безопасности обязательно проводите различие между тестером и тестом. Тестер может быть разработан с учетом максимальных функций безопасности, но такой контроль оборудования, к которому он может быть подключен, отсутствует. Возможно, наибольшая опасность исходит от накопленного заряда на испытуемом объекте. Поскольку мегаомметры используют постоянное напряжение, они будут заряжать емкость и поглощающие способности испытуемого объекта. Это может создать значительный статический заряд, даже смертельный. Предметы с большими обмотками или длинными кабелями особенно опасны. Таким образом, тестируемый объект (IUT) должен быть эффективно разряжен до того, как к нему прикоснутся по завершении теста. Несколько лет назад тестеры поставлялись с переключателем разряда, но современные устройства делают это автоматически. Необходимость задействовать переключатель вызывает человеческую ошибку. По завершении теста сеть резистивного разряда в тестере автоматически сбрасывает статический заряд, а функция вольтметра контролирует его, чтобы оператор знал, когда безопасно приближаться к ТР.
В старых моделях больше человеческого участия. Общепринятое эмпирическое правило заключалось в том, что для завершения разряда требовалось примерно в четыре раза больше времени, чем тест. В интересах экономии времени этот процесс можно ускорить, применяя резистивный разрядный стержень или стержни. Эти устройства представляют собой изолированные полюса с высокой диэлектрической проницаемостью, содержащие сеть резисторов. Заземляющий зажим прикрепляется к соответствующему заземлению, а металлический крюк на другом конце соприкасается с предметом, подлежащим выгрузке. По истечении принятого времени разряда второй крюк, расположенный дальше от рукоятки, применяется, чтобы создать полное замыкание. Это остается на месте, пока применяются постоянные заземляющие соединения, поскольку IUT может опасно перезаряжаться за счет молекулярной перестройки изоляционного материала. Никогда не пытайтесь разрядить, замкнув накоротко. Может возникнуть опасное искрообразование, а высокочастотная обратная связь может повредить IUT.
Опасность также может возникнуть при случайном подключении к действующей системе или при подаче питания на ТР во время выполнения теста. У старых тестеров иногда был выбор вольтметра, но опять же, это можно было не заметить из-за человеческого фактора. Современные приборы имеют автоматическое предупреждение о напряжении. Если кто-то замыкает выключатель во время выполнения теста или возникает неисправность на линии, тестер должен немедленно выдать визуальные и звуковые предупреждения, а также может отображаться фактическое измерение напряжения. Испытания изоляции никогда не делали на живом оборудовании. [Обязательно соблюдайте стандартные процедуры блокировки/маркировки.] Помимо угрозы для оператора, внешнее напряжение под напряжением также может повредить мегомметр. Старые модели регулярно «варили» нерадивые операторы, которые игнорировали внешнее напряжение и применяли тест. Хорошо спроектированные блоки теперь имеют схемы блокировки, которые обеспечивают защиту блока. Для обеспечения максимальной безопасности эти средства защиты должны работать, несмотря на перегоревшие предохранители.
Наконец, операторы всегда должны знать рейтинги категории IEC61010-1 для защиты от дугового разряда и дугового разряда. Эти номиналы определяют способность тестера выдерживать внутреннюю дугу в случае всплеска напряжения из-за нарушения или неисправности на тестируемой линии. Тестер должен быть соответствующим образом рассчитан на электрическую среду, в которой он будет использоваться.
Не пропустите тест область . Никто не должен иметь возможности прикасаться к ТР во время выполнения теста. Должны быть установлены соответствующие барьеры и предупреждения. Остерегайтесь всего, что ведет от этого места, например, трубопровода, который может каким-то образом стать живым и представить прохожим металлическую поверхность под напряжением. Удаленные части системы могут оказаться под напряжением; Держите другой конец цепи изолированным и отключите оборудование. Кроме того, осмотрите измерительные провода и убедитесь, что они в хорошем состоянии. Провода с высокой утечкой из-за низкого качества или износа искажают результаты, а также могут представлять угрозу безопасности. Прежде чем приступить к тесту, НЕ забудьте ОБА ознакомиться с функциями безопасности прибора И установить безопасную процедуру. Прибор не может защитить от всех возможностей при небрежном или неподготовленном операторе, в то время как самый квалифицированный персонал все еще подвергается риску с плохо спроектированным тестером.
Изоляционная проверка сопротивления кабелей силовых кабелей — Paktechpoint
1. Цель
1.1 Этот документ определяет рекомендации для сопротивления изоляции (MEGGER).
2. Область применения
2.1 Проверка сопротивления изоляции (мегомметр) должна проводиться на силовых кабелях для напряжения 480 В или выше.
3. Related Documents
3.1 Air Products Engineering Documents
4AEL-620300 Electrical Work
4.1 The insulation resistance test set is a мегомметр или «мегомметр». Air Products требует, чтобы все измерения сопротивления изоляции (мегомметр) выполнялись с помощью мегомметра постоянного тока в соответствии с параграфом 7.2.1 стандарта 4AEL-620300. Результаты испытаний мегомметра дают значения сопротивления изоляции, измеренные в мегаомах (М).
4.1.1 Для низковольтных силовых кабелей (номинальное напряжение 600 В или менее) следует использовать мегомметр на 1000 В постоянного тока.
4.1.2 Для высоковольтных силовых кабелей (свыше 600 В) следует использовать мегомметр на 2500 В постоянного тока.
5. 1 В основном существует три варианта измерения сопротивления изоляции (мегомметр) с помощью мегомметра постоянного тока.
5.1.1 Базовый приемочный тест: Этот тип проверки сопротивления изоляции (мегомметр) обычно выполняется на низковольтных силовых кабелях (номинальное напряжение 600 В или меньше) с помощью мегомметра на 1000 В постоянного тока. Этот тест выполняется путем подачи испытательного напряжения постоянного тока до тех пор, пока значение сопротивления изоляции не стабилизируется (обычно от одной до трех минут).
5.1.2 Испытание коэффициента диэлектрической абсорбции (DAR): Этот тип измерения сопротивления изоляции (мегомметр) обычно выполняется либо на низковольтных силовых кабелях (номинальное напряжение 600 В или менее), либо с помощью мегомметра на 1000 В постоянного тока, или высоковольтные силовые кабели (номинальное напряжение выше 600 В) с мегомметром на 2500 В постоянного тока. Это испытание выполняется путем приложения испытательного напряжения постоянного тока в течение одной (1) минуты и 9 часов.0003
снятие показаний сопротивления изоляции как через 30 секунд, так и через одну минуту. DAR определяется как значение сопротивления изоляции за одну минуту, деленное на значение сопротивления изоляции за 30 секунд.
5.1.3 Проверка индекса поляризации (PI): Этот тип проверки сопротивления изоляции (мегомметр) обычно выполняется на высоковольтных силовых кабелях (номинальное напряжение выше 600 В) с помощью мегомметра на 2500 В постоянного тока. Это испытание выполняется путем приложения испытательного напряжения постоянного тока в течение десяти (10) минут и снятия показаний сопротивления изоляции с интервалом в одну минуту. Индекс поляризации (PI) определяется как десятиминутное значение сопротивления изоляции, деленное на одноминутное значение сопротивления изоляции.
5.2 Независимо от того, какой вариант проверки сопротивления изоляции (мегомметром) выполняется, по завершении проверки накопленная в кабеле энергия должна быть разряжена. Заземление должно применяться в течение периода времени, достаточного для слива всего накопленного заряда изоляции.
6.1 Форма результатов испытаний сопротивления изоляции на стр. 24 Спецификации 4AEL-620300 была разработана специально для регистрации результатов измерения сопротивления изоляции (мегомметром).
7.1 На результаты измерения сопротивления изоляции (мегомметром) влияет множество факторов, что очень затрудняет получение дискретных значений «хороших» и «плохих» силовых кабелей. Основными факторами, которые могут повлиять на результаты испытаний, являются: длина кабеля, толщина и тип изоляции кабеля, подготовка кабеля, погодные условия и соединения испытательной установки мегомметра.
7.2 Основное «эмпирическое правило» Air Products заключается в том, что результаты испытаний минимально допустимого сопротивления изоляции (мегомметра) составляют 1 МОм на 1 кВ номинального напряжения кабеля + 1 МОм.
Пример:
Минимальный приемлемый результат для силового кабеля 5 кВ будет равен 5 * (1 м) + 1 м = 6 м. , в следующей таблице показаны отраслевые стандарты оценки изоляции кабеля на основе результатов испытаний.
Состояние кабеля
Изоляция |
Соотношение 60 с/30 с
Коэффициент диэлектрической абсорбции |
Соотношение 10 мин/1 мин
Индекс поляризации |
Опасный | Меньше 1,0 | Меньше 1,0 |
Под вопросом | от 1,0 до 1,24 | от 1,0 до 2,0 |
Хорошо | от 1,25 до 1,60 | 2.1–4.0 |
Отлично | Более 1,61 | Выше 4,0 |
7.
