Монтаж провода СИП 3 на ВЛЗ 6-10кв
Протяженность ВЛ-6-10-20кв выполненных проводами СИП-3 с каждым годом растет. Называются такие линии сокращенно ВЛЗ — что означает воздушные линии с защищенными проводами. Не путайте с ВЛИ-0,4кв — воздушными линиями с изолированными проводами, где на низкое напряжение 220В-380В применяются СИП-1, СИП-2, СИП-4.
Именно на средний класс напряжения 6-10кв приходится основная доля аварийных отключений. Старые ЛЭП-6-10кв выполненные голыми проводами, в первую очередь подвержены влиянию таких погодных факторов, как ветер и гололед. А применение самонесущих проводов с защитной изоляцией позволяет существенным образом улучшить характеристики их безопасности и надежности.
При использовании СИП-3 уменьшается сразу несколько параметров:
- межфазное расстояние
- ширина вырубаемой лесной просеки
- пространство при компоновке распределительных узлов на подстанции
Все это очень выгодно с экономической точки зрения.
Технические характеристики провода СИП-3
Технические параметры и характеристики (сечение, номинальный ток, ток КЗ, диаметр, масса) высоковольтного провода СИП-3:
Еще данные — ток, активное, индуктивное сопротивление, падение напряжения
Качество ВЛЗ безусловно зависит от качества применяемых проводов, но оно в равной степени также зависит и от применяемой арматуры. При использовании проверенных материалов можно построить не требующую обслуживание ВЛ сроком эксплуатации более 40 лет.
Преимущества нашей компании
Обращение в нашу компанию обеспечивает заказчикам такие преимущества, как:
- Прозрачные цены на услуги – мы предоставляем детальную смету на строительство ЛЭП, заказчик может лично убедиться в достоверности каждой цифры и строчки по статьям затрат;
- Детально проработанный проект, учитывающий все требования нормативных документов, условия и пожелания заказчика;
- Оперативное проведение инженерных изысканий и согласований рабочей документации;
- Выполнение всех видов работ собственными силами;
- Использование для реализации проекта материалов и продукции заслуживающих доверия производителей;
- Высокое качество работ, которое мы подтверждаем официальными гарантиями.
Монтаж опор для ВЛЗ-10кв
Провод СИП-3 может монтироваться как на новые опоры, так и на уже существующие, взамен голых проводов АС-50-70-95-120. Естественно с заменой всей несущей, крепежной арматуры и изоляции. Замена старой ВЛ-10кв на новую ВЛЗ с проводами СИП-3 называется реконструкцией.
И реконструкцию и новое строительство обязательно выполняют по проекту.
Чаще всего монтаж новой ВЛЗ начинают с установки анкерных опор. Еще до подъема стойки анкерной опоры, на земле, на ней закрепляют необходимое количество траверс.
Для предотвращения коррозии, а также в силу того, что линия должна быть необслуживаемой, необходимо использовать оцинкованные траверсы. В противном случае, вам через несколько лет придется заново подниматься на каждую опору и для защиты от ржавчины перекрашивать выцветшие траверсы.
Траверса сразу заземляется. Делается это через присоединение плашечным зажимом и стальным прутом диаметром минимум 10мм (сечением 78,5мм2) к заземляющему выпуску на макушке опоры.
На ж/б опорах допускается как сварное присоединение, так и болтовое. На деревянных рекомендуется использовать в первую очередь плашки.
На многостоечных анкерных опорах количество заземляющих спусков должно быть не менее двух. В качестве таковых можно использовать элементы продольной арматуры железобетонных стоек СВ-105-110.
Все металлоконструкции здесь (крепление подкоса, сама траверса) заземляют сверху, через заземляющий выпуск. Не требуется делать отдельный спуск выполненный прутом или полосой, непосредственно по телу опоры до земли.
Изоляторы на траверсу желательно не накручивать на земле до момента установки опоры, во избежание случайного повреждения и боя при монтаже спецтехникой. Частично оборудованную стойку с помощью автокрана или бурокрановой машины устанавливают в нужной точке.
Затем монтируются один или два подкоса. Их число зависит от схемы трассы и определяется проектом.
Опора должна быть заглублена не менее чем на 2,3-2,5 метра. После этого монтируются промежуточные опоры.
Воздушные линии
Формируются воздушные линии
по согласованному проекту с использованием:
- проводов;
- траверс;
- арматуры;
- опор;
- изоляторов;
- разрядников;
- грозозащитных тросов;
- секционирующих устройств;
- вспомогательного оборудования;
- систем заземления.
В проектировании ВЛ важными являются практически все моменты: подбор кабельной продукции, выбор места установки опор и трассы прохождения проектируемой линии, выбор типа опор, конструктивной разновидности столбов, расчет длины провесов, учет подготовки фундамента под опоры.
После строительства линий требуется выполнить подключение проводов к вводам в подстанции, распределительные устройства, здания к установленным токоприемникам. Мы обязательно учитываем данные мероприятия и осуществляем каждый этап.
Больше фото здесь
«Монтаж трансформаторной подстанции 160 кВт в Новой Москве. »
149 кВТ Подробнее
«Электроснабжение складских корпусов. Новое технологическое присоединение к сетям ПАО «МОЭСК»»
200 кВТ Подробнее
Установка изоляторов на ВЛЗ
Когда все опоры выставлены можно приступать к установке на них изоляторов. Причем здесь можно использовать как традиционные фарфоровые изоляторы ШФ-20, так и изоляторы нового поколения IF27 со специальной пластмассовой втулкой.
IF27 более удобен в монтаже и позволяет производить раскатку провода СИП-3 без наличия монтажных роликов. Изоляторы монтируются на штыри траверс или на крюки опор с помощью пластиковых колпачков КП-22.
Однако не обязательно везде использовать современные марки изоляторов. Например на анкерных опорах для линий ВЛЗ с СИП-3 очень хорошо зарекомендовали себя старые проверенные временем стеклянные изоляторы ПС-70Е, собранные в гирлянды минимум по 2шт.
Технические характеристики изоляторов от Ensto, Sicam, Niled для СИП-3:
EnstoSicamNiled
После монтажа изоляторов приступают к раскатке провода. Наиболее просто раскатка и монтаж производится непосредственно по желобам штыревых изоляторов IF27.
Если применяются простые изоляторы ШФ-20, то вам потребуются раскаточные ролики, которые должны быть установлены на траверсах промежуточных опор.
Кому доверить данный тип работ
Монтаж линий электропередачи – это сложный и трудоемкий процесс, который требует наличия глубоких теоретических знаний, а также практических навыков. Доверить выполнения монтажа ВЛЭП можно доверить только надежной компании, например, такой, как инжиниринговая .
В данной компании вы можете заказать монтаж воздушных и кабельных линий электропередачи. Специалисты компании на протяжении длительного времени занимаются выполнением монтажных и строительных работ по установке ВЛЭП. имеет все допуски, необходимые для работы с электрическим оборудованием разного типа, а также для выполнения монтажных работ. Специалисты компании выполняют монтаж линий электропередачи, напряжением 0,4 – 10 кВ.
Монтаж воздушных линий электропередачи, выполненный специалистами данной компании, проводится в сжатые сроки и по доступным ценам. Определиться со стоимостью выполнения того или иного типа работ, вы можете в прайс-листе компании.
Раскатка провода СИП-3
На начальной анкерной опоре закрепляется силовой ролик немного другой конструкции с бандажной лентой. Если на промежуточных траверсах нет петель или крюка за который можно было бы подвесить ролик, то везде применяют девайсы с бандажной лентой.
Технические характеристики и марки монтажных роликов от Ensto, Sicam, Niled, КВТ:
EnstoSicamNiledКВТ
Ensto
Sicam
Niled
КВТ
Перед самой первой опорой на кабельной тележке или на кабельном домкрате устанавливается барабан с проводом СИП-3.
Раскатка с барабана должна выполняться так, чтобы исключить касание провода земли и стоек опор. Для этого применяется канат-лидер. Он должен быть изготовлен из синтетического троса минимальным диаметром 6мм.
На стандартный барабан от Ensto ST204.2060-0030 легко помещается 1100м такого троса.
Основные требования которые предъявляются к канату:
- высокая механическая разрывная нагрузка
- низкая подверженность растяжению
- стойкость к ультрафиолету и влаге
- диэлектрик
Если длина троса недостаточна, то его можно срастить между собой специальными соединительными скобами.
На конечной анкерной опоре закрепляют мотолебедку ST204. На нее ставят барабан с канат-лидером.
Мотолебедка обеспечивает удобство монтажа, в несколько раз сокращает общее время работы.
Портативная раскаточная машинка устанавливается при помощи ленточного или цепного бандажного устройства.
Трос-лидер сначала протягивают через монтажный ролик на конечной опоре, а затем последовательно через промежуточные опоры, протаскивая его по желобам штыревых изоляторов.
Раскатывать СИП-3 непосредственно по изоляторам на промежуточных опорах можно, если угол поворота трассы не превышает 15 градусов.
Протянутый через весь анкерный участок канат с помощью монтажного чулка соединяют с проводом. Канат-лидер просто связывается компактным узлом прямо к петле монтажного чулка. При этом, в отличии от проводов низкого напряжения СИП-4, вертлюг для СИП-3 применять не нужно.
Край чулка заматывают витками изоленты, чтобы предотвратить его сползание.
Один из монтажников по рации, дает команду другому, управляющему мотолебедкой, на ее включение. Он также должен постоянно следить за прохождением узла соединения троса с проводом вдоль всей линии. А при застревании провода моментально дать команду остановить лебедку.
Протягивать провод СИП нужно равномерно, без рывков, со скоростью менее 5км/ч. При раскатке нельзя допускать касание проводом земли и стоек опор.
Подготовка
Тщательность и качество подготовки оказывает непосредственное влияние на весь дальнейший процесс строительства и эксплуатации возводимого объекта. В обязательном порядке делается следующее:
- Разрабатывается и согласуется с заказчиком и утверждается в контролирующих инстанциях проект.
- Обустраивается подъезды к месту строительства и временные площадки, на которых будет производиться сборка крупных компонентов.
- Прорубаются (если требуется) просеки соответствующих размеров, удаляются пни, кустарники, ветви
- Подготавливаются необходимые комплектующие.
- Формируются бригады монтажников, ставятся задачи и определяется график работы.
Всё это позволит существенно повысить темпы строительства, обеспечив его надлежащее качество. Когда всё готово, можно приступать к следующим этапам монтажа ВЛ.
Натяжение провода СИП

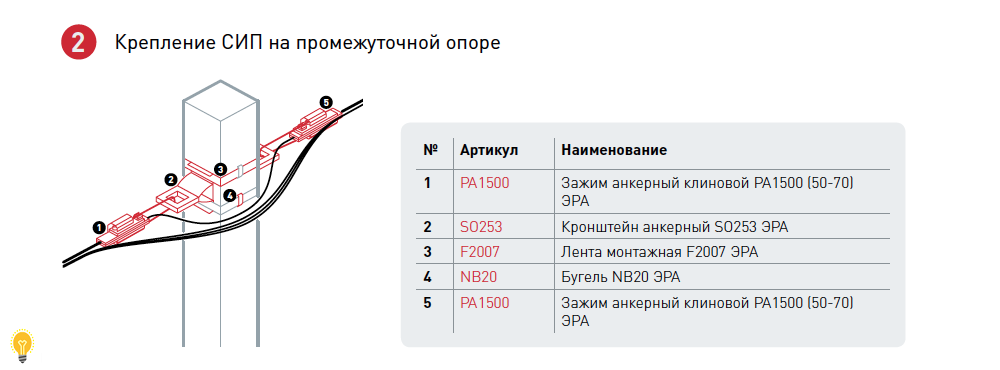

Когда СИП-3 прошел через последний силовой монтажный ролик на концевой анкерной опоре, мотолебедку стопорят. Конец провода закрепляется в анкерном клиновом зажиме, например DN Rpi или SO255.

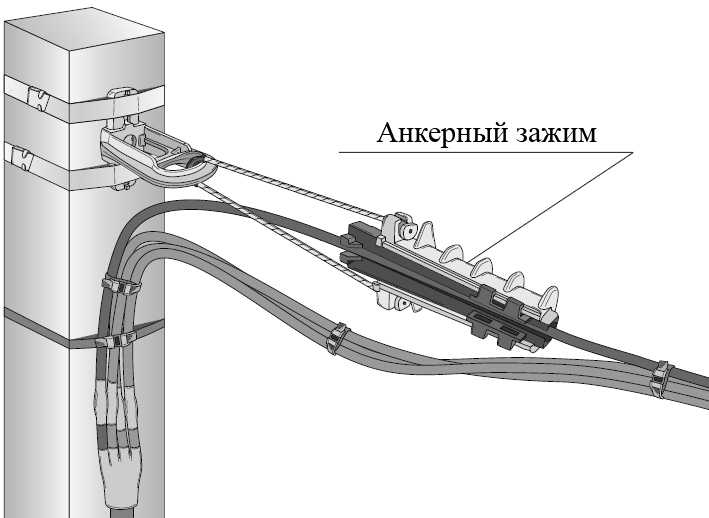

Технические характеристики и марки анкерных зажимов от Ensto, Sicam, Niled:
NiledSicamEnsto
Прокалывающий зажим для электрического соединения тросовой петли с проводом, устанавливают позже, после окончательного натяжения линии.
Монтер на опоре снимает провод с монтажного ролика и разбирает узел соединения с канат-лидером. Теперь необходимо вытянуть и одновременно отрегулировать натяжение провода. Выполнять это следует с обязательным применением динамометра в соответствии с монтажными таблицами. Скачать можно отсюда (со страницы 13).
Способ регулировки натяжения СИП без динамометра, ориентируясь только по стрелам провеса, является не совсем корректным.
Погрешность при этом может достигать значительных величин. Все будет зависеть не от приборов, а от глазомера конкретного монтера. Человеческий фактор здесь будет играть значительную роль, что совсем не правильно.
Провод необходимо натягивать ручной лебедкой со стороны кабельного барабана.
Для этого с барабана сматывают немного провода, закрепляют на нем монтажный захват лягушку, к которому в свою очередь прикрепляют динамометр. А уже к нему цепляется крюк ручной лебедки.
Другой крюк лебедки зацепляют к надежному якорю на земле. В качестве него можно использовать бампер грузового автомобиля.
Превышение усилия тяжения провода должно быть не более чем на 5% от того значения, что указано в монтажной таблице.
Далее производится выравнивание стрел провеса во всех пролетах и их сверка с расчетными в проекте.
После натягивания СИП-3, электрик на опоре производит анкерное крепление провода клиновым зажимом.
После чего сразу устанавливает ответвительный прокалывающий зажим с тросиком для вывода электрического потенциала провода на корпус зажима. Делается это для снижения уровня радиопомех создаваемых ВЛЗ и для исключения повреждения изоляции самого СИП.
После этого можно обрезать провод на опоре в нужном месте, оставив необходимый запас и петлю для дальнейшего соединения или подключения с другим СИП-3, либо ВЛ, КЛ 6-10кв.
Раскатка и натяжение второго и третьего проводов проводится аналогичным образом.
Что представляют собой ВЛ
Воздушные линии электропередачи представляют собой специальное устройство, которое используется для обеспечения процесса передачи электрической энергии по проводам.
Они состоят из таких рабочих частей:
- Провода.
Провод – это одна из самых главных элементов ВЛЭП. Их условно можно подразделить на такие виды:
- алюминиевые;
- сталеалюминевые;
- сталеалюминевые облегченные;
- сталеалюминевые усиленные.
- Изоляторы
. Используются для обеспечения изоляции креплений проводов и тросов на линии электропередач. Изоляторы существуют таких типов:
- линейный подвесной;
- стеклянный линейный подвесной;
- фарфоровый подвесной;
- высоковольтный штыревой и др.
- Опоры.
Основное предназначение опор заключается в обеспечении надежного крепления и подвески проводов на определенной высоте. По типу подвески проводов опоры можно подразделить на такие группы:
- промежуточные;
- анкерные;
- угловые.
В зависимости от напряжения электрической сети специалисты, проводящие монтаж линии, выбирают тот или иной вид проводов, опор или изоляторов.
Визирование
Для каждого пролёта на этапе разработки проекта определяется стрела провисания – расстояние от земли до максимально нижней точки кабеля. Этот параметр закладывают исходя из сечения провода, его прочностных характеристик, а также климатических и погодных условий, в которых будет эксплуатироваться линия электропередач. Одним из наиболее распространённых способов контроля является проведение замеров с помощью закрепляемых на опорных столбах визирных реек.
Конструкция визирных реек, а также способы их крепления, могут быть различны.
Провод СИП-3 1х70 — ООО «ЭКС-Воронеж»
Марка: СИП-3 1х70 Число жил: 1 Сечение жил, мм²: 70 мм² Наружный диаметр кабеля, мм: 14,6 мм Масса 1 км кабеля, кг: 277 кг Материал жилы: Алюминий Материал изоляции: СПЭ Напряжение: 20 кВ Подгруппа: Алюминиевый
Расшифровка обозначения провода СИП-3 1х70:
С — Самонесущий
И — Изолированный
П — Провод
3 — Тип конструкции: провод самонесущий с жилой из алюминиевого сплава с изоляцией из сшитого полиэтилена
1 — количество жил
70 — сечение жилы
Устройство провода
Данный тип кабеля представляет собой одну изолированную алюминиевую жилу скрученную из нескольких отдельных жилок. В качестве изоляции применяется светостабилизированный сшитый полиэтилен. Толщина изоляции провода СИП-3 1х70 на напряжение 10-20 кВ — 2,3 мм.
Крепление производится на штыревые изоляторы ШФ-20УО, ШФ-20Г1 или ШФ-20Г1М при помощи спиральной вязки
Номин. сечение токопроводящей жилы, мм² | Число проволок в жиле, шт. | Наружный диаметр жилы, мм | Электрич. сопрот-е жилы постоянному току на длине 1 км, Ом, не более | Прочность при растяжении жилы, кН, не менее | |
минимальный | максимальный | ||||
70 | 7 | 9,5 | 10,0 | 0.493 | 16.6 |
Применение и особенности монтажа
Данный кабель используется для прокладки линий электропередач напряжением от 10 до 35 кВ. Он может использоваться как для прокладки магистральных воздушных линий, так и для прокладки линий от централизованных электросетей до конечных потребителей.
Возможен монтаж в промышленных зонах, на соленых побережьях. Монтаж линий проводится при t* не менее -20*С для предотвращения деформаций при натяжении. При монтаже допустимый уровень нагрева провода СИП-3 – +90°C.
Монтаж провода СИП-3 можно проводить при натяжении, не превышающем 35 Н/1 мм*2 сечения жилы. Допускается расположение СИП-3 с изолированными телефонными линиями на расстоянии не менее 0,5м.
Расчетная длина провода СИП-3 1х70 на барабане:
Барабан, тип | Длина провода, м | Масса барабана с обшивкой*, кг | Высота барабана, мм | Ширина барабана, мм |
---|---|---|---|---|
8 | 150 | 43 | 838 | 350 |
8а | 300 | 51 | 838 | 520 |
8б | 400 | 53,5 | 838 | 620 |
10 | 800 | 56 | 1044 | 646 |
12 | 1300 | 132 | 1264 | 650 |
12а | 1850 | 151 | 1264 | 864 |
14 | 2600 | 217 | 1444 | 875 |
Технические характеристики
Провода стойки к воздействию температуры окружающей среды от -60°С до +50°С.
Провода стойки к монтажным изгибам, к воздействию солнечного излучения.
Монтаж проводов производится при температуре окружающей среды не ниже -20°С.
Радиус изгиба при монтаже и установленного на опорах провода не менее 10D, где D — наружный диаметр провода.
Удельное объёмное сопротивление защитной изоляции при длительно допустимой температуре нагрева токопроводящих жил не менее 1х1012 Ом·см.
Пробивное напряжение защитной изоляции после выдержки в воде при температуре (+20 ± 5)°С в течение не менее 1 ч не менее 24 кВ частотой 50 Гц.
Допустимый нагрев токопроводящих жил при эксплуатации не должен превышать +90°С в нормальном режиме эксплуатации и +250°С — при коротком замыкании.
Допустимые токовые нагрузки проводов, рассчитанные при температуре окружающей среды +25°С, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2, а также допустимые токи односекундного короткого замыкания:
Номинальное сечение жилы, мм2 | Допустимый ток нагрузки, А,; не более | Допустимый ток односекундного короткого замыкания, кА, не более |
||
20 кВ |
35 кВ |
|||
70 |
310 |
340 |
6. 0 |
|
Номинальное сечение токопроводящей жилы мм² |
Максимальный наружный диаметр провода, мм |
Масса 1км провода, кг | ||
20 кВ |
35 кВ |
20 кВ |
35 кВ |
|
70 |
14.6 |
17.0 |
277 |
337 |
Срок службы провода СИП-3 1х70 не менее 40 лет.
Провод СИП-3 — Кабельный завод МПКА
Основным отличием кабеля СИП-3 от других видов изолированного провода является напряжение, на которое он рассчитан. То есть провода например СИП-4 типа или СИП-5 типа применяются в сетях с напряжением 0,66/1 кВ, затем 3 типа – на напряжение 20 или 35 кВ. Это напряжение должно быть указано в маркировке провода.
Для применения в воздушных линиях электропередачи переменного напряжения 20 кВ (применяется для линий на напряжение 10, 15 и 20 кВ) и 35 кВ (для линий на напряжение 30 кВ и 35 кВ) с номинальной частотой 50 Гц.
В основном наиболее востребованными размерами сечения 20 и 35 кВ в проводе СИП-3 являются 1×35, 1×50, 1×70, 1×95, 1×120, 1×150, 1×185, 1×240, цена естественно зависит от сечения, чем больше квадрат, тем выше, так как в производстве данного СИП используется больше алюминия.
При выборе данного типа провода важно понимать, что в нем одна жила, поэтому, планируя купить провод СИП-3, рассчитывая длину соединения в метрах, нужно умножить на количество жил в одно направление (2 фазы или 3) и т.д., понимая, что это цена за метр сип провода, одна жила.
Провод СИП-3 расшифровывается следующим образом:
S – самонесущий, означает отсутствие необходимости во вспомогательных несущих конструкциях, тросах, растяжках, изоляторах и опорных балках;
I – изолированный, указывает на то, что токопроводящая жила имеет защитное покрытие;
П – проволока
3 – тип исполнения
Исполнение:
Многопроволочная герметичная алюминиевая жила;
Светостабилизированная изоляция из сшитого полиэтилена;
Применение:
Кабель применяется для монтажа воздушных линий электропередач (ЛЭП), качественно передает и распределяет электроэнергию потребителям, параметры переменного тока в сети должны соответствовать характеристикам 20 кВ ( 35 кВ максимум), 50 Гц. Прокладка осуществляется в районах с умеренным, холодным и тропическим климатом на территории промышленных и морских зон (морское побережье, берег соленых озер, участки с засоленным песком). Предназначены для использования в воздушных линиях электропередачи, с подвеской на опорах или фасадах зданий и сооружений.
Токопровод применяется при устройстве участков трасс, ответвлений и отводов с соблюдением правил разводки напряжения. Самонесущий провод СИП-3 можно монтировать в городской черте, сельской местности, незаселенных местностях, где требуется прокладка длинных линий с минимальными потерями напряжения. Благодаря возможности монтажа на опорах, установленных на большом расстоянии друг от друга, кабель прокладывается в местах любой сложности. За счет возможности подбора необходимого сечения достигается снижение материальных затрат на строительство дополнительных подстанций.
Широко применяются для городской застройки, а также для малонаселенных местностей, где необходимо строительство ЛЭП большой протяженности с минимальными потерями напряжения, для электроснабжения потребителей 1-й категории.
Это лучшее решение для проектировщиков и строительно-монтажных организаций по строительству защищенных высоковольтных линий повышенной надежности.
Технические характеристики:
Номинальное переменное напряжение – 20/35 кВ
Номинальная частота – 50 Гц
Минимально допустимый радиус изгиба при прокладке 10 диаметров кабеля
Допустимые усилия при протягивании кабеля по трассе прокладки – 50 Н/мм2
Срок службы не менее 40 лет
Температура окружающей среды при эксплуатации кабеля от -60 °С до 50 °С
Минимальная температура прокладки кабеля без предварительного подогрева -20 °С
Допустимые температуры нагрева жил кабеля:
– Длительно допустимая 90 °С
– В режиме перегрузки 130 °С
– Предел при коротком замыкании 250 °С
Особенности и преимущества
СИП-3 отличается отсутствием нулевой жилы, при этом может монтироваться без дополнительных несущих конструкций, таких как трос, кабель, кабельная стяжка. К достоинствам проволоки можно отнести:
– высокая пожаробезопасность;
– возможность проведения ремонта на работающей магистрали;
– нет необходимости использовать изоляторные траверсы;
– возможность установки в городе с соблюдением требований безопасности и строительства;
– устойчивость к растягивающим напряжениям исключает обрыв линии в результате падения веток и других предметов;
– одна опора может использоваться для крепления СИП и неизолированного кабеля;
– провода не перекрываются, что исключает короткие замыкания;
– надежность продукции, бесперебойная работа потребителей;
– простота в уходе и обслуживании;
– высокая скорость ремонтных работ;
– снижение потерь напряжения на линиях;
– отличные эксплуатационные характеристики провода СИП-3;
– снижение затрат при прокладке новой ЛЭП;
– устанавливается на опоры ЛЭП малой мощности;
— нельзя подключаться к ЛЭП без специального разрешения.
Табличные данные:
Номенклатура проводов | Количество жил и номинальное сечение, мм2 | Номинальный наружный диаметр СИП-3, мм | Расчетная масса провода СИП-3, 1 км/кг |
Провод СИП-3 СИП-3 на номинальное напряжение 20 кВ | 1х35 | 12 | 186 |
1х50 | 13 | 215 | |
1х70 | 15 | 282 | |
1х95 | 16 | 364 | |
1х120 | 18 | 445 | |
1х150 | 19 | 540 | |
1х185 | 21 | 722 | |
1х240 | 24 | 950 | |
Провод СИП-3 СИП-3 на номинальное напряжение 35 кВ | 1х35 | 14 | 209 |
1х50 | 16 | 263 | |
1х70 | 17 | 334 | |
1х95 | 19 | 421 | |
1х120 | 20 | 518 | |
1х150 | 22 | 618 | |
1х185 | 24 | 808 | |
1х240 | 26 | 1045 |
Допустимый ток нагрузки в амперах (А) провода СИП-3
Площадь сечения мм2 | Допустимый ток нагрузки СИП-3 20 кВ, (А) | Допустимый ток нагрузки СИП-3 35 кВ, (А) |
35 | 200 А | 220 А |
50 | 245 А | 270 А |
70 | 310 А | 340 А |
95 | 370 А | 400 А |
120 | 430 А | 460 А |
150 | 485 А | 520 А |
185 | 560 А | 600 А |
240 | 600 А | 670 А |
Купить СИП оптом на выгодных условиях можно, обратившись на Запорожский кабельно-производственный завод МПКА. Оформление заказа осуществляется через сайт или по электронной почте. Также при необходимости под заказ производство СИП-3 может быть иного исполнения, не входящего в перечень обычной номенклатуры.
СИП-3, СИПн-3, ААсХС, ААсХСн — купить провод самонесущий
ГОСТ 4743:2007
- СИП-3 (ААсХС) — самонесущие изолированные провода с жилой из алюминиевого сплава и изоляцией из светостабилизированного сшитого полиэтилена.
- СИПн-3 (ААсХСн) — самонесущие защищенные провода с жилой из алюминиевого сплава и изоляцией из светостабилизированного сшитого полиэтилена, не распространяющего горение.
- Предназначены для воздушных линий электропередачи на номинальное напряжение 20 кВ (для сетей напряжением 10, 15 и 20) кВ и 35 кВ (для сетей напряжением 35 кВ) номинальной частотой 50 Гц .
Доля
Минимальный срок службы
40 лет
Гарантийный срок службы
3 года
Минимальный радиус изгиба
10 x внешний диаметр
Диапазон температур
установка: не ниже -20°С
эксплуатация: от -60°С до +50°С
Разводка проводов СИП-3, СИПн-3, ААсХС, ААсХСн
С – самонесущая;
I – изолированный;
P – провод.
СИП- 3 – с защитной изоляцией ;
n – не поддерживает горение.
А – жила алюминиевая;
с – самонесущий провод;
XS – Изоляция из сшитого полиэтилена;
n – не поддерживает горение.
Дизайн
Проводники: многожильный алюминиевый сплав |
Изоляция: СПЭ |
Броня: нет |
Пожарная безопасность
- Национальные стандарты Украины 4809:2007
- ПБ 1ХХХХХХХХ
Подробное описание
СИП-3 (ААсХС) — самонесущий защищенный изолированный провод с жилой из алюминиевого сплава и защитной изоляцией из сшитого полиэтилена.
Основным отличием этого провода от других видов самонесущих проводов является напряжение, на которое он рассчитан. Так, если провода СИП-1, СИП-2, СИП-4, СИП-5 предназначены для силовых и осветительных сетей на переменное напряжение 0,6/1,0 кВ, то СИП-3 — это высоковольтный провод, применяемый в сетях на номинальное напряжение 20 кВ и 35 кВ с номинальной частотой 50 Гц.
Область применения
СИП-3 и ААсХС предназначены для воздушных линий электропередачи в районах с умеренным, холодным и тропическим климатом. Применяются для прокладки магистралей воздушных линий электропередачи напряжением 20-35 кВ и их линейных ответвлений.
СИП-3 стал применяться для монтажа ЛЭП взамен традиционных неизолированных проводов А и АС и сразу же обеспечил большую безопасность обслуживающего персонала, снижение эксплуатационных расходов и снижение аварийности линий за счет минимизации повреждения проводов и отсутствия их запутывание друг с другом и с ветвями деревьев. Благодаря изоляции даже при случайном прикосновении к проводу риск поражения электрическим током минимален, а в случае аварийного падения деревьев или скручивания проводов бесперебойная подача электроэнергии не прекращается.
Провода СИП-3, ААсХС безопасны в эксплуатации и не выделяют в воздух вредных веществ даже при значительном нагреве.
СИПн-3 и ААсХСн — негорючие марки проволоки, не распространяющие горение и не образующие горящих частиц.
Конструкция
СИП-3 (ААсХС), СИПн-3 (ААсХСн) — провода одножильные. Токопроводящая жила изготовлена из алюминиевого сплава и навита на сердечник из круглых проволок (таблица А.2 ГОСТ 4743:2007). Сечение проводника варьируется от 35 до 240 мм2. А изоляция проводов выполнена из светостабилизированного сшитого полиэтилена. Причем его толщина зависит от напряжения, на которое рассчитан провод.
Изоляция СИПн-3 и ААсХСн выполнена из негорючей полимерной композиции. Это свойство указанных проводов обеспечивается добавлением специальной негорючей добавки при изготовлении изоляционного слоя. А это, в свою очередь, позволяет значительно снизить вероятность распространения огня при пожаре и использовать провода СИПн-3, ААсХСн в местах с повышенной пожароопасностью, в частности на трансформаторных подстанциях и распределительных щитах.
Изоляционный слой наносится методом экструзии, за счет чего плотно прилегает к проводнику, а не припаивается к нему, что позволяет легко снимать изоляцию при монтаже.
Эксплуатация
Провода СИП-3 предназначены для эксплуатации при температуре окружающего воздуха от -60°С до + 50°С. Монтаж без предварительного подогрева производится при температуре окружающего воздуха не ниже -20°С, так как изоляционная оболочка провода становится хрупкой под воздействием более низких температур и может быть повреждена при изгибе изделия.
Радиус изгиба при монтаже и установке провода на опоры должен быть не менее 10 наружных диаметров провода.
Допустимая температура нагрева токопроводящих жил при эксплуатации не более 90°С, а при коротком замыкании — 250°С.
Срок службы проводов 40 лет. Гарантийный срок службы 3 года.
ЕВРОПАНСКИЙ КАБЕЛЬНЫЙ ЗАВОД производит высококачественные изолированные самонесущие провода СИП-3 всех разновидностей.
Добавить комментарий
