Монтаж электрооборудования и средств автоматизации

Сведения об элементах и
устройствах схемы и расшифровку их позиционных обозначений помещают в перечне
элементов на одном листе с принципиальной схемой. Кроме позиционных обозначений
элементов на электрических схемах обозначают номера участков электрических
цепей. Систему обозначений участков цепей называют маркировкой. Она служит для
опознавания (отыскания) участков цепей на схемах и в электрических установках
при монтаже, наладке и ремонте электрооборудования.

Первичные силовые или
главные цепи переменного тока изображают на схемах жирными линиями, их
маркируют буквами А, В, С (или L) – обозначающими фазы, и
последовательными числами 1, 2, 3 и т. д., обозначающими номер участка цепи.
Например, А2 обозначает: А – фаза, 2 – участок цепи.

Нулевой рабочий проводник
обозначают N, защитный проводник – PE. Функции нулевого рабочего и нулевого
защитного проводников могут быть совмещены в одном проводнике (PEN-проводник)
[2].

Вторичные цепи изображают
на схемах тонкими линиями, маркируют последовательными числами 1, 2, 3 и т. д.
Участки цепей имеют разную маркировку, если они разделены контактами аппаратов,
катушками, резисторами, лампами и др. Цепи, сходящиеся в один узел, считают
одним участком цепи, они имеют одну маркировку, место соединения проводов на
схеме изображают точкой.

Монтаж первичных и
вторичных цепей выполняют в соответствии со схемой соединений (рис. 11.2).
Соединение электрических аппаратов и контактов между собой в монтажных схемах
обозначают адресами. Адрес состоит из двух частей: первая включает знак
позиционного обозначения, вторая – номер контакта, присвоенный
заводом-изготовителем. На монтажных схемах заводские номера контактов
проставляют в кружках, обозначающих контакты, или в скобках около контактов.
Адрес записывают против обрыва проводника – это показывает позиционное обозначение
и номер контакта того элемента схемы, к которому должен быть присоединен данный
проводник.

Например (см. рис. 11.2),
проводник А 1, присоединенный к контакту 1 выключателя QF1,
имеет адрес КМ1:1, который читается следующим образом: провод, отходящий
от контакта 4 выключателя QF1, должен присоединяться к контакту 1
магнитного пускателя КМ1. У контакта 1 пускателя КМ1 пишут
обратный адрес QF1:4, указывающий, откуда к контакту приходит провод.
Часто в проектах вместо схемы соединений составляют таблицу соединений по форме
(табл. 11.1).

Таблица 11.1

Обозначение провода	Откуда идет	Куда поступает	Марка провода, площадь сечения	Примечание
А1	— QF1:4	-КМ1:1	ПВГ (1,5 мм²)

В графе «обозначение
провода» указывают обозначение участка провода по маркировке на
принципиальной схеме (см. рис. 11.1). В последующих графах – адреса соединяемых
элементов.

Схема подключенияпоказывает, какие цепи и к каким зажимам устройства
подключают провода и кабели внешнего монтажа. На рис. 11.2 схема подключения
объединена со схемой соединения ящика РУС.

Рис. 11.2. Электрическая схема соединений РУС 5115

Технические требования к
монтажу. Щиты,
ящики и другое оборудование должно поставляться заводами-изготови-телями,
полностью смонтированными с аппаратами и приборами, прошедшими ревизию
регулировку и испытания [3].

Все аппараты перед
установкой осматривают, проверяют их исправность, комплектность, соответствие
паспортных данных проектным. Удаляют консервирующую смазку, опробывают от руки
подвижность кнопок, рукояток, контактных систем и др. Пускорегулирующие
аппараты располагают так, чтобы пуск и остановка электродвигателей происходили
в поле зрения оператора. Щиты, аппараты в животноводческих зданиях
устанавливают в помещениях с неагрессивной средой. Шкафы размещают так, чтобы
их дверцы открывались не менее чем на 100°, а поворот рукояток рубильников и
выключателей вверх или направо соответствовал включению аппарата, а вниз или
налево – отключению. Установку шкафа выверяют по уровню и отвесу.

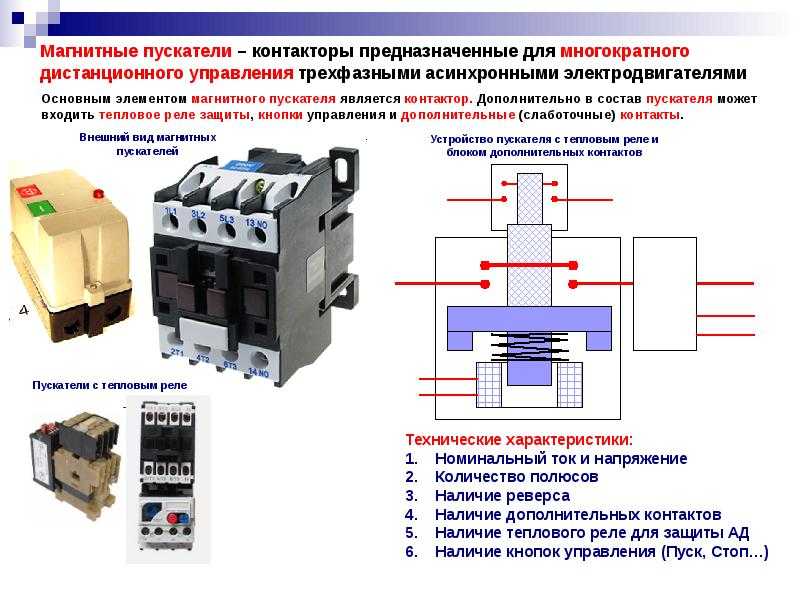

Отдельные аппараты
(пускатели, автоматы) устанавливают на высоте 1500…1700 мм от пола с
отклонением их оси от вертикали не более 5°. На лицевой стороне всех шкафов
выполняют надписи в соответствии с рабочими чертежами. У приводов аппаратов
устанавливают таблички с указанием присоединения и положения
«Включено» и «Отключено». Такие же таблички
устанавливают внутри шкафа, около каждого аппарата с указанием, к какому
механизму они относятся.

На ключах, кнопках и
рукоятках делают надписи выполняемой ими операции («Пуск»,
«Стоп»), а на сигнальных лампах – таблички, указывающие
характер сигнала («Сеть», «Уровень»), В дверцах
шкафов и ящиках устанавливают специальные замки, препятствующие их открыванию
посторонними людьми.

Монтаж щитов, устройств,
вторичных цепей. До
начала работ необходимо изучить рабочие чертежи, техническую документацию
устройств и принять от строителей по акту щитовые помещения, ниши, закладные,
детали для щитов и др.

К монтажу вторичных цепей
приступают после установки всего оборудования и аппаратов и проверки жил на
отсутствие обрыва. Прозвонку жил протяженных цепей (рис. 11.3) выполняют
прибором, для этого один конец жилы соединяют с корпусом, а второй конец
отыскивают щупом прибора. Короткие цепи проверяют индикатором с батарейками.

Рис. 11.3. Схема прозвонки жил кабелей:
1 — щуп; 2 — прибор; 3 — зажим; 4 — индикатор; 5 — батарейка; 6 — кабель

Площадь сечения алюминиевых
жил должна быть не менее 2,5 мм², а медных – 1,5 мм².
Соединение жил допускается выполнять только на наборных зажимах планок или на
выводах аппаратов с обязательной установкой шайбы-звездочки. Жилы должны иметь
запас по длине для повторного присоединения.

Все аппараты, расположенные
внутри ящика или шкафа, соединяют между собой неразъемными перемычками без
вывода проводов на наборные зажимы (рис. 11.4, а, б). Цепи для
подключения внешних устройств присоединяют на зажимы планок. Провода до
прокладки выправляют и протирают ветошью, пропитанной парафином.

По панелям шкафов провода
прокладывают только вертикально и горизонтально. Радиус изгиба проводов – не
менее трех диаметров провода. К панелям провода крепят скобами с изолирующими
прокладками. Потоки проводов закрепляют бандажами через 200 мм.

Переход проводов с корпуса
щита на подвижную дверцу или подвижные контакты устройств выполняютгибкими
медными проводами в виде вертикального скручивающегося жгута без разрезания
проводов (рис. 11.4, б).

Рис. 11.4. Монтаж элементов вторичных цепей:
а — сборка наборных зажимов: 1 — зажим; 2 — планка;
б — присоединение провода без разрезания: 1 — винт; 2 — пружинящая шайба; 3 —
шайба-звездочка; 4 — провод; 5 — контактный вывод;
в — переход проводов на подвижные конструкции:
1 – скоба; 2 – жгут из проводов; 3 — навесы.

Скачать файл
