Монтаж кабельных трасс

Кабельные лотки

В местах проведения центральной магистрали устанавливаются кабельные лотки для укладки кабелей. Чаще всего конструкции подвода к коммуникационным шкафам и шахтам устанавливают в потолках, либо в полах коридоров. Кабельные лотки благодаря своей универсальности, надежному креплению и прочности конструкции широко используются во многих отраслях народного хозяйства.

В частности в капитальном, промышленном и гражданском строительстве, а так же здравоохранении и научных учреждениях. Основное применение лотков — это разводка различных коммуникационных сетей для благоустройства и безопасности сооружения. В помещениях с подвесными потолками трассы кабелей проводятся только с использованием лотков.

Подобное технологическое решение в проектах монтажа создает трассы развода коммуникационных кабелей повышенной емкости и качественным уровнем надежности. К тому же позволяет снизить финансовые и материальные расходы, поскольку создается возможность проложить дополнительные линии для повышения эффективности работы СКС портов. В современной инфраструктуре при монтаже кабельных систем данный элемент монтажа практически незаменим.

По своей конструкции лоток представляет собой защитное металлическое покрытие с пустотелыми каналами, в которые и помещаются кабеля. Ввиду того, что провод размещается без особого натяжения и не создает дополнительной механической нагрузки на монтажный лоток, конструкция имеет длительный срок эксплуатации.

Наличие разнообразных крепежных деталей: по форме и способу крепления, позволяет закреплять лоток к различным поверхностям, независимо от их структуры и конфигурации. Дополнительные детали к лоткам способствуют созданию конструкции высокой сложности.

Кабельные лотки существуют четырех основных видов:

• сплошной лоток;
• перфорированный;
• проволочный;
• лестничного типа.

Сфера применения зависит от типа лотка. Для организации кабельных шахт и горизонтальных шахт используются сплошные и перфорированные лотки. Проволочные лотки, имея достаточно легкий вес, применяются только при небольшой нагрузке, категорически запрещено их использование с 6 категорией кабельной системы.

Сплошные лотки часто используются для закрытых трасс, для того чтобы предотвратить доступ посторонних к силовым кабелям и защитить трассу от внештатных ситуаций связанных с человеческим фактором. Лестничный вид металлических кабельных лотков, согласно своим технологическим особенностям применяется для трасс с повышенной нагрузкой и для открытых уличных пространств.

Кабельные каналы

При проведении трасс внутри зданий и помещений используются короба, так называемые кабельные каналы, по которым прокладывают провода. Каналы чаще всего необходимо прокладывать при укладке новых кабелей и при оптимизации существующих систем. Предусматривается длительный срок эксплуатации каналов согласно технической документации проекта.

Благодаря дополнениям к проекту и смете, при монтаже системы имеются ресурсные запасы для изменения места нахождения или создания новых рабочих мест сотрудников предприятия. Поэтому перенос розеток не составляет большого труда и материальных расходов. К тому же благодаря тому, что канал полый, проводку несложно обслуживать.

Каналы имеют различия по величине параметров сечения и способу прокладки. Для улучшения эстетичного вида офиса применяются каналы, располагающиеся в плинтусе. Подвод к колоннам, столам и прочему инвентарю проводится по напольным каналам.

Модульный вариант канала используется при размещении нескольких модулей розеток. Магистральный канал (канал большого сечения) используется для подвода к коммутационным шкафам. Канал с маленьким сечением необходим при монтаже трассы с минимальным количеством проводов.

При выполнении монтажа кабелей разнообразие каналов позволяет расширить технологические возможности системы.

Особенности выбора и монтаж кабельных трасс

Для прокладки и крепления кабелей и линий в нужном положении используют кабельные трассы. Конструктивно они состоят из лотков разного типа, кронштейнов, каналов, креплений и других элементов. Одна из основных функция кабельных трасс — обеспечить надежную защиту слаботочных и силовых кабелей и линий от механических повреждений. Прокладка может проводиться внутри помещений и снаружи по воздуху и под землей.

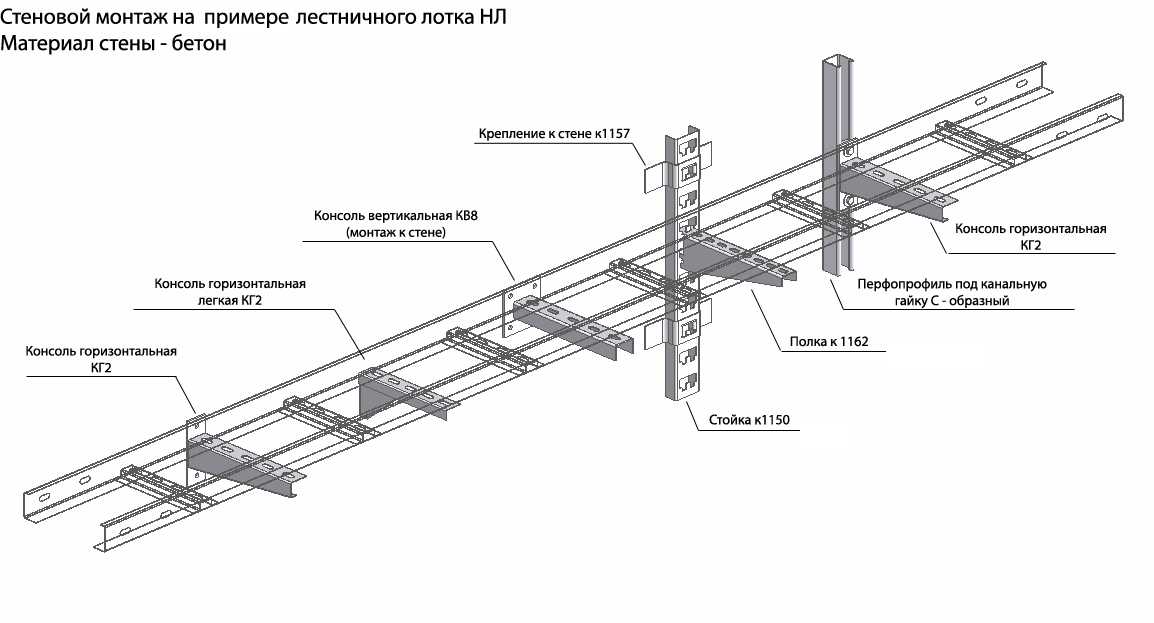

Кабельная трасса лестничных лотков НЛ (схема)Кабельная трасса монтажных лотков ЛМС (схема)

Назначение и правила монтажа

Помимо защиты от деформации кабельные трассы частично предохраняют кабели от воздействия влаги (серия ЛМС) или упрощают к ним доступ во время ремонта и замены (серия НЛ). Увеличение трудоемкости монтажных работ и затрат на комплектующие детали компенсируется более продолжительным сроком службы проводов.

При использовании кабельных трасс возможна раздельная прокладка силовых и слаботочных кабелей. Кроме того, снижается вероятность их разрушения при пожаре.

Способ фиксации лотков и других элементов, силовых и слаботочных линий зависит от величины предполагаемых нагрузок, занимаемой площади и условий эксплуатации. Прокладка должна осуществляться в соответствии с требованиями:

• ПУЭ;
• СП 76. 13330.2016 «Электротехнические устройства»;
• ГОСТ Р 50571.5.52-2011 «Электроустановки низковольтные».

Климатическое районирование регламентирует ГОСТ 15150-69. Правила и нормы разработки, изготовления, проведения испытаний и эксплуатации систем лотков и лестниц для монтажа кабелей определяет ГОСТ Р 52868-2021 (МЭК 61537: 2006). Для кабельных линий, которые должны сохранять функциональность в условиях пожара, действует ГОСТ Р 53316-2009.

Виды и особенности кабельных трасс

По способу монтажа бывают внешние и внутренние кабельные трассы. Внешние трассы разделяют на следующие виды:

• Грунтовые. При подземной прокладке предварительно в грунте выкапывают траншею, а основой трассы служат бетонные лотки и каналы. Такой способ отличается высокой стоимостью и трудоемкостью из-за земляных работ. Кроме того, кабель может быть поврежден при ремонте дорожного полотна, и недоступен для проверки состояния и замены.
• Воздушные. Используют при объединении двух и более кабельных линий. Кабеленесущие системы закрепляют на опорах из стали или железобетона.

Для внутренних трасс используют металлические и пластиковые лотки и короба, которые прокладывают под перекрытиями за подвесными и натяжными потолками. Для линий, которые подвергаются значительным нагрузкам, применяют кабельные лестницы.

Кабельная трасса из лестничных лотков

Если нагрузка незначительна, то провода размещают в проволочных лотках.

Кабельная трасса из проволочных лотков

При необходимости замаскировать кабельные трассы прокладку силовых и слаботочных линий осуществляют в коробах. Все варианты монтажа предусматривают свободный доступ к проводам для профилактической проверки и проведения ремонта.

Типы и характеристики лотков

Основные элементы кабельных трасс — лотки, которые различаются формой и размером.

При выборе ориентируются на диаметр кабелей и их количество, или учитывают максимальные параметры пучка кабелей, связанных между собой.

Лотки производят из бетона, пластика и различных видов стали. Сравнение характеристик и особенности конструкции представлены в таблице 1.

Таблица 1.

Материальное исполнение	Особенности конструкции	Преимущества	Недостатки
Пластиковые	Наличие перегородок	Малый вес, низкая стоимость и простота монтажа	Недостаточная прочность и небольшой срок эксплуатации
Железобетонные	Бетонные перегородки и боковые кронштейны	Прочность, устойчивость к деформации и продолжительный срок службы	Гигроскопичность, массивность и трудоемкость монтажа
Металлические из разных марок стали	Могут быть проволочными, перфорированными и сплошными	Отличаются стойкостью к повреждениям, долговечны	Зависят от марки стали и степени обработки металла

При строительстве наружных подземных трасс обычно востребованы лотки из железобетона. Они способны выдержать давление грунта и не деформируются при морозном пучении.

Металлические кабельные трассы

Пластиковые лотки и короба используют для прокладки кабелей в жилых, офисных и производственных помещениях. Они могут размещаться на любом уровне, в том числе на полу или потолке. Однако пластиковые конструкции легко деформируются и со временем утрачивают плотность структуры.

Пластиковые короба

Железобетонные лотки усилены армированием, но могут разрушаться из-за множества циклов замерзания и оттаивания. Кроме того, из-за массивности используют для наружных подземных трасс.

Железобетонные лотки

Наиболее универсальными являются стальные лотки, которые бывают:

• Лестничного типа (НЛ). Лотки относятся к несущим конструкциям, и востребованы при прокладке кабельных линий с разветвлениями и поворотами в вертикальной и горизонтальной плоскости. Могут использоваться для монтажа проводов напряжением до 1000В.
• Монтажные. Применяют для прокладки кабелей до 1000В. Монтажные лотки с перфорацией используют для закрепления магистральных участков сетей, стояков, спусков и ответвлений от основных трасс.

Замковые прямые. Лотки могут быть перфорированные и неперфорированные. Используются при сооружении кабельных трасс, причем благодаря особой конструкции можно обойтись без соединителей.

Стальные лотки

Для монтажа кабельных трасс также используют сборные конструкции, которые состоят из полок, стоек и скоб. Они служат для прокладки кабелей, закрепления коробов и лотков. Стальные полосы и профили с перфорацией применяют при выполнении различных электромонтажных работ. Они имеют длину 2 м и позволяют возводить конструкции любой сложности. При выполнении электропроводки на тросах необходимы электромонтажные крепежные изделия, которые состоят из анкеров, зажимов и муфт. Они обеспечивают надежность фиксации и натяжение тросов.

Для повышения безопасности эксплуатации при монтаже кабельных трасс из стальных лотков и других конструктивных элементов необходимо заземление.

Способы защиты и преимущества стальных лотков

Основной недостаток лотков из стали — склонность к появлению коррозии. Чтобы предотвратить деформацию металла и увеличить срок эксплуатации используют разные способы защиты.

Один из вариантов предусматривает нанесение на поверхность лакокрасочного или порошкового покрытия. В первом случае электромонтажные изделия из стали подвергают предварительной обработке и погружают в ванну с краской. Нанесение и сушка порошкового полимерного покрытия осуществляется на автоматизированных линиях. Такая обработка не только препятствует появлению коррозии, но и позволяет сделать из кабельной трассы дизайнерский объект. Возможна окраска лотков и сборных конструкций в тон отделки в помещении или в корпоративном стиле. Цвета подбираются по каталогу RAL.

Более эффективным способом защиты является нанесение слоя цинка на поверхность стальных электромонтажных изделий. Такое покрытие сохраняет стойкость к коррозии не менее 20 лет. Для обработки используют горячее цинкование с погружением в ванну с жидким цинком или метод Сендзимира, при котором оцинковка рулонной стали происходит в специальных аппаратах.

Характеристики разных видов покрытия отражены в таблице 2.

Таблица 2.

Материал / покрытие	Толщина покрытия	Климатическое исполнение и категория размещения по ГОСТ 15150	Объекты применения	Срок эксплуатации при отсутствии механических повреждений, лет
Сталь оцинкованная погружением в горячий цинк	40-120 мкм	УТ1,5	Гражданские, муниципальные, промышленные, под открытым небом, помещения с повышенной влажностью, слабо-коррозионной средой	20 15
Сталь тонколистовая оцинкованная по методу Сендзимира	10-20 мкм	УТ2,5	Помещения, где колебания температуры и влажности не существенно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ воздуха, при отсутствии прямого воздействия солнечного излучения и атмосферных осадков	20
Сталь покрытая порошковой краской	40-80 мкм	У2		10
Сталь с лакокрасочным покрытием				не менее 5*
Сталь с гальванопокрытием	6-9 мкм	У3	Гражданские, муниципальные, промышленные (офисные и промышленные здания, цеха, торговые центры, супермаркеты, школы, больницы, склады)	10*
Сталь с лакокрасочным покрытием	20-40 мкм

* — срок эксплуатации изделий с лакокрасочным покрытием при своевременной окраске поврежденных поверхностей составляет 20 лет

При своевременной окраске поврежденной поверхности срок службы лотков с лакокрасочным покрытием может составлять до 20 лет.

К преимуществам монтажных, лестничных и замковых лотков, сборных конструкций и профилей из стали относятся:

• Продолжительный срок службы, который составляет до 20 лет. Различные покрытия предохраняют металл от негативных внешних воздействий и появления коррозии.
• Универсальность. Электромонтажные стальные изделия разных форм и размеров позволяют создавать кабельные трассы любой конфигурации, от простых до самых сложных с поворотами и углами.
• Надежность. Способы крепления отдельных элементов и кабелей обеспечивают прочность фиксации слаботочных и силовых линий.
• Безопасность. Прочные лотки и сборные конструкции из стали не горят и надежно защищают кабели от механических деформаций. Кроме того, они позволяют снизить вероятность повреждений при пожаре.
• Эргономичная форма и лаконичный дизайн. Лотки с лакокрасочным или цинковым покрытием имеют привлекательный вид и могут использоваться для прокладки кабельных трасс в любых помещениях — производственных, офисных и торговых.

Благодаря перфорации монтажные и замковые лотки обеспечивают эффективный отвод тепла и не допускают перегрева кабельных линий.

Руководство по установке кабелей NetDay

Основы прокладки кабелей

В
Часть I, вы будете прокладывать кабель от центрального
указать на точные места в школьных классах, где
вы будете устанавливать домкраты. Когда вы проложили пару кабелей
во все шесть классных комнат, вы закончили Часть I.

Использовать реле
система — пропускание ведущего конца троса из одного
человека к следующему, и так далее — достать кабель от одного
конец каждого пробега к другому. Мы покажем вам несколько разных
способы монтажа кабеля вдоль стен и прокладки его через
потолков и внутренних стен. Возможности вашей школы
администратор является ключевым лицом в выборе наилучшего
способ прокладки кабеля в вашей школе и точно
куда его проложить.

Эти инструкции
показать, как просто и безопасно проложить кабель в различных ситуациях.
Они предусматривают прокладку кабеля только внутри здания,
не между зданиями. Обсудите эти инструкции с
человек, который управляет объектами в вашей школе. Смотрите NetDay
Практическое руководство для получения дополнительной информации о проведении опроса сайта
и планирование электропроводки в вашей школе.

Ты побежишь
два кабеля в каждую классную комнату, так что вы можете установить
по две розетки на комнату. Таким образом, после NetDay компьютеры могут
быть подключенным к любому концу комнаты — например,
один для учителя, чтобы использовать заранее, и один для студентов
для использования в задней части комнаты. Наличие двух и более разъемов
на классную комнату также значительно упрощает поиск источника
проблемы, если что-то пойдет не так с сетью.

Дос

DO марка
сначала самая длинная пробежка,
так что вы можете воспользоваться тягой
струна на более коротких пробегах.

DO марка
«разрезанный лист» — приблизительная схема, показывающая, где кабель
пробеги и номера классных комнат, в которые они ходят.
Позже, когда вы подключите
патч-панель, нарезка подскажет какой порядок
для размещения проводов.

DO использовать стяжки для
гибкие прокладки нескольких кабелей.

Запрещено

НИКОГДА резать
кабель без маркировки. Пометьте кабель перед прокладкой ,
или вы потеряете, какие кабели идут к каким классным комнатам.

НЕ этикетка
кабель «Класс мисс Шолль». Вместо этого используйте ярлык, который
будет понятен кому-то годы спустя, например, «Rm.
103″.

НЕ план
работает длиннее 328 футов. Данные будут передаваться медленнее
на более длинных кабелях.

НЕ разрешать
кабель должен быть растянут, пережат или перекручен, иначе данные будут
двигайтесь по нему медленнее. Не завязывайте галстуки слишком туго
— они должны иметь возможность немного скользить.

НЕ резать
углы с кабелем — оставьте достаточную слабину. Несколько футов кабеля
стоит намного меньше, чем время, необходимое для повторного запуска, потому что
ошибок проводки или растянутого кабеля. Когда вы подключаете разъемы и
патч-панели, вы не должны быть привязаны к стене.
Оставьте достаточно слабины, чтобы дотянуться до пола и вытянуть другую
2 или 3 фута на обоих концах кабеля. Кроме того, это
стандартная практика оставлять сервисный змеевик — несколько дополнительных
футов кабеля, свернутого внутри потолка или в другом месте
место.

Маршрутизация
Первая прокладка кабеля

1. Ваш
комплект будет содержать две катушки кабеля, и вы будете прокладывать
два кабеля в каждую классную комнату. Обозначьте катушки буквами «А» и «В».
вы можете отличить их друг от друга.

2. Этикетка
конец троса с каждой катушки аналогично,
но включите название классной комнаты, которую вы собираетесь
проложите кабель до — например, «103/A» и «103/B. » Писать
этикетка на оболочке кабеля. Используйте перманентный маркер, который
не стирается легко. Пометьте кабель три раза, примерно
2 фута друг от друга, так что вы не потеряете маркировку, если она
стирается или если вы отрежете часть оболочки позже, когда
вы соединяете концы.

3. Использование
изолентой, соедините два конца кабеля и
конец веревки, как показано на фото. (Струна
не требует маркировки.) Независимо от того, используете ли вы
нет, завяжите несколько полуузлов вокруг тросов с
потяните за веревку перед тем, как приклеить ее, и используйте большое количество ленты. Скупость
на ленте может стоить вам времени позже, если струна или кабели
вытаскивать.

4. Тянуть
все три — трос А, трос Б и натяжная струна — вдоль
бег. В следующих темах показаны некоторые методы маршрутизации.
кабель вдоль стен, внутри чердаков и потолков и внутри
стены. Оставьте достаточно кабеля, чтобы дотянуться до обоих
гнезда в каждой классной комнате, а также достаточная слабина, чтобы
дотянуться до пола и вытянуться еще на 2 или 3 фута.

5. НЕ ДЕЛАТЬ
ОБРЕЗАЙТЕ КАБЕЛЬ.

6. Перейти
вернуться к центральной точке. Напишите этикетки («Rm. 103/A» и «Rm.
103/B» снова) на кабеле внутри того места, где вы хотите
чтобы разрезать его.

7. Все
правильно, СЕЙЧАС достаньте ножницы для проводов и отрежьте кабель и
натяжная струна. Видеть? Теперь кабель маркируется на обоих
заканчивается.

Маршрутизация
Последующие запуски

Часто,
два или более маршрута частично проходят по одному и тому же маршруту, а затем расходятся.
В этом случае сделайте следующее:

1. Полоса
несколько дюймов оболочки от кабеля. Тогда так же, как вы
сделал для первого прогона, промаркируйте оба кабеля.

2. Прикрепить
хвостовой конец первой тяги к ведущему
конец последующей натяжной струны и тросов, как
следует:

а. Изгиб
зачищенные кабели в форме крючка и петля хвост
конец первой тяговой нити вокруг крючка. Лента
сначала надежно потяните за веревку.

б. Узел
последующая натяжная нить вокруг двух тросов
с полузацепами. Обмотайте кабели и тягу
надежно скрепите их, как показано на рисунке.

3. Перейти
до места, где дорожки расходятся, и используйте первую тягу
чтобы протянуть новые кабели до этой точки. Новая строка будет
теперь быть на месте для следующего запуска.

4. Сейчас
протяните новую кабельную пару отдельно до конца.

Глоссарий
условий

Прокладка проводов, кабелей, сборок прокладки кабелей и каналов связи

// ФРАГМЕНТ КОДА

Национальный электротехнический кодекс штата Иллинойс 2020 г. > 8 Системы связи > 800 Общие требования к системам связи > 800.113 Прокладка проводов, кабелей, прокладка кабелей Сборки и каналы связи

Перейдите в полную кодовую главу

Связанные разделы кода

800.113 Системы связи, установка проводов, кабели, кабельные маршрутизационные сборы и коммуникационные гоночные дорожки

Установка из проводов , Cables из . узлы и коммуникации направляющие качения должны соответствовать 800.113 (A) — (L). Монтаж кабеля  …

Национальный электротехнический кодекс штата Иллинойс 2020 > 8 Системы связи > 800 Общие требования к системам связи > 800.113 Установка проводов, кабелей, сборок для прокладки кабелей и кабельных каналов

(F) Системы связи, стояки — кабели, сборки для прокладки кабелей, и коммуникационные каналы в огнеупорных шахтах

Следующие кабели , кабель маршрутизация сборки и коммуникации 9

Национальный электротехнический кодекс штата Иллинойс 2020 г. > 8 Системы связи > 800 Общие требования к системам связи > 800.113 Установка проводов, кабелей, сборок прокладки кабелей , и каналы связи > (F) Стояки — кабели, узлы прокладки кабелей и каналы связи в огнеупорных шахтах

(G) Системы связи, стояки — одно- и двухквартирные дома

The following cables , cable routing assemblies , and communications raceways shall be permitted in one- and two-family dwellings: Plenum cables  …

National Electrical Code 2020 штата Иллинойс > 8 Системы связи > 800 Общие требования к системам связи > 800.113 Установка проводов, кабелей, сборок для прокладки кабелей и коммуникационных каналов > (G) Стояки — жилые дома на одну и две семьи

(D) Communications Systems, Risers — Cables, Cable Routing Assemblies, and Communications Raceways in Vertical Runs

and riser cables installed in: Plenum communications raceways Riser communications raceways Plenum кабель маршрутизация сборки Riser кабель  .
