Подробное описание, применение и схемы включения таймера NE555

А Вы знаете, что из-за отличия вольт-амперных характеристик, диоды параллельно не включаются? Иначе, ввиду более раннего открытия, через одни диоды будет течь почти весь ток привет товарищу Кирхгофу , а через другие ток течь не будет, или разница в токах будет существенной, что приведет к ускоренному выходу из строя диодов с более ранним отпиранием. Для параллельного включения диодов требуется последовательно с каждым диодом включить резистор.

Вы абсолютно правы, данная схема не совсем корректна. Действительно, нужны токозадающие резисторы для каждого светодиода в отдельности, обязательно поправим! Не могу не согласиться , что данная микросхема очень хорошая вещь. Однако плохо то, что данные импульсы подаются на том напряжении, которое получают, а это не есть гуд. Мне нужно сбросить вольтаж с 12 до вольт с импульсом 1 грц.

С уважением! Олег Якут. Микросхема тут ни при чём. Если вам нужно делать импульсы с амплитудой 9 вольт — следует понизить напряжение в отдельной цепи, например, с помощью линейного стабилизатора напряжения.

Затем, выход таймера соединить с затвором полевого транзистора, который будет коммутировать 9 вольт на вашу нагрузку. Ваш e-mail не будет опубликован. Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев. То есть это такое событие в цепи, при котором напряжение резко повышается в несколько раз, а затем так же резко падает к исходной величине. Самый понятный пример — электрический импульс, заставляющий наше сердце биться.

Самое же большое количество импульсов возникает у нас в нервных клетках головного и спинного мозга. Мы мыслим и решаем уроки благодаря электрическим импульсам! А что в электронике? В электронике импульсы применяются повсеместно. Например, в микроконтроллерах или даже в полноценных процессорах домашнего компьютера электрические импульсы задают ритм его работы.

Они еще называются тактовыми, или синхро-импульсами. Порой быстродействие вычислительных машин сравнивают именно при помощи значений тактовой частоты. Наш интернет, проводной и беспроводной, сотовая связь и даже пульт от телевизора — все используют импульсный сигнал. А начнем мы со знакомства с их важными характеристиками.

Период и скважность импульсного сигнала Представим себе, что мы готовимся к встрече Нового Года и нам просто необходимо сделать мигающую гирлянду. Поскольку мы не знаем, как заставить её мигать самостоятельно, сделаем гирлянду с кнопкой. Попробуем управлять гирляндой согласно нехитрому алгоритму: нажимаем на кнопку; ждем 1 секунду; отпускаем кнопку; ждем 2 секунды; переходим к пункту 1. Это алгоритм периодического процесса.

Нажимая на кнопку по алгоритму мы тем самым генерируем настоящий импульсный сигнал! Изобразим на графике его временную диаграмму. На рисунке хорошо виден этот отрезок, он равен трем секундам. Величина обратная периоду повторения называется частотой периодического сигнала F. Частота сигнала измеряется в Герцах. Отрезок времени, в течение которого гирлянда горит называется длительностью импульса t. А теперь самое интересное! Отношение периода повторения T к длительности импульса t называется скважностью.

Скважность величина безразмерная. В англоязычной литературе принят другой термин — коэффициент заполнения Duty cycle.

Это величина, обратная скважности. Генерация импульсного сигнала при помощи микросхемы Теперь попробуем заменить человека и кнопку, ведь мы не хотим весь праздник включать и выключать гирлянду каждые 3 секунды. В качестве автоматического генератора импульсов используем очень известную микросхему семейства По-другому данный класс микросхем называют таймерами.

Как правило, все они имеют одинаковый набор выводов. Для примера, подключим к таймеру один светодиод. Позже будет понятно, почему мы делаем именно так. Принципиальная схема Внешний вид макета Примечание. Конденсатор C2 в схеме можно не использовать. Делается это с помощью несложных формул, взятых из технической документации к микросхеме. Вот это новость! А что же нам делать с гирляндой? Чтобы обойти это ограничение имеется два способа.

Первый способ заключается в использовании другой схемы подключения таймера. Мы просто-напросто инвертируем выход таймера! Собственно, в предложенной выше схеме мы это уже и сделали. В этой схеме светодиод будет гореть, когда на выходе таймера будет низкий уровень. Вряд ли мы найдем резистор с таким номиналом. Скорее всего нам потребуется поставить последовательно несколько резисторов, например: один резистор на 10 КОм и 4 штуки на 1 КОм. В результате должно получиться что-то подобное: В этой схеме используются резисторы на 15 КОм.

Подключение группы светодиодов к таймеру Теперь, когда мы научились задавать нужный ритм, соберем небольшую гирлянду. То есть, вместо резистора Ra мы можем поставить перемычку. Выход микросхемы слишком слабый для того, чтобы одновременно зажечь 5 светодиодов. А ведь в настоящей гирлянде их может быть штук 15, 20 и более. Также в этой схеме можно использовать полевой N-канальный транзистор, например 2N Нашим светодиодам потребуется токозадающий резистор.

На светодиоде красного цвета напряжение падает на 2 Вольта. Собираем схему, подключаем батарейку и наблюдаем за результатом. Задания Генератор звука. Увеличить частоту звука, например, до Гц. Железнодорожный светофор. Подключить к таймеру два светодиода таким образом, чтобы один соединялся с таймером катодом, а второй анодом. Заключение Как уже говорилось, таймер — очень популярная микросхема.

Это объясняется тем, что большинству электронных устройств свойственны периодические процессы. И как уже говорилось, работа любого микроконтроллера и процессора основана на тактовом сигнале, имеющем очень точную частоту.

Будет немного сложнее, но интереснее! Полезные ссылки Сборник проектов на таймере Вконтакте. Генератор электрических импульсов на таймере : 4 комментария А Вы знаете, что из-за отличия вольт-амперных характеристик, диоды параллельно не включаются?

Олег Якут 0. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован. Как заказать? Политика конфиденциальности.

Генератор электрических импульсов на таймере 555

Современный рынок электронных компонентов и различных приборов на их основе в основном заполнен китайскими производителями. Большинство как простейших елочных гирлянд, терморегуляторов, фотореле, так и сложных бытовых приборов компьютеры, телевизоры производятся именно в Китае. Кроме того, доставка из того же в большинстве случаев бесплатна, поэтому многие радиолюбители уже перешли на электронные компоненты из Китая. Однако интерес к простым конструкциям еще не исчез. Простейшие электронные схемы все еще находят свое применение в системах домашней автоматизации. На основе таймера NE строятся схемы фотореле, системы сигнализации, преобразователи напряжения и многие другие. Алгоритм работы схемы следующий: изменение освещенности вызывает включение или отключение лампочки LS1.

Мигаем светодиодами при помощи микросхемы таймера NE Пример схемы для генератора заданной частоты на таймере

Схемы NE555

Годовая подписка на Хакер. Микросхема появилась сорок лет назад и стала фактически первым таймером на широком рынке. С тех пор из-за бешеной популярности микросхемы ее начали выпускать почти все производители электронных компонентов, и несмотря на почтенный возраст, до сих пор выходит многомиллионными тиражами. В этом году прошел конкурс проектов contest. Заявки принимались в нескольких категориях: искусство, сложные проекты, минималистичные и полезные гаджеты. Среди нескольких сотен проектов была видеоигра, собранная на целой горсти ; контроллер для пинбола; электрогитара; устройство, не дающее спать соседям; замок, отпирающий дверь по секретному стуку и еще куча интересного. Если ты хоть раз в жизни держал паяльник и даже отличишь резистор от транзистора, а со старушкой еще не знаком, то нужно срочно исправить ситуацию. Что это за зверь?

Как работает таймер 555. Таймер на микросхеме NE555 (включения и выключения)

Every project on GitHub comes with a version-controlled wiki to give your documentation the high level of care it deserves. Каскадное включение двух NE c Аня Михайлова. Этот чип специально разработан для создания различных времязадающих цепей. С ним, используя минимум внешних компонент, можно собрать генератор с периодом от сотен секунд до десятков миллисекунд, одновибратор, различные управляемые модуляторы и т.

Примером создания электронной схемы, небольшой, но достаточно полезной во многих случаях, является придумка еще в е годы микрочипа универсального таймера

Разнообразие простых схем на NE555

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация. Сегодня я хочу рассказать вам о микросхеме Сразу после выхода завоевала бешеную популярность и её начали выпускать почти все производители полупроводников.

Примеры применение таймера NE555

Каждый радиолюбитель не раз встречался с микросхемой NE Этот маленький восьминогий таймер завоевал колоссальную популярность за функциональность, практичность и простоту использования. На таймере можно собрать схемы самого различного уровня сложности: от простого триггера Шмитта, с обвеской всего в пару элементов, до многоступенчатого кодового замка с применением большого количества дополнительных компонентов. В данной статье детально ознакомимся с микросхемой NE, которая, несмотря на свой солидный возраст, по-прежнему остается востребована. Стоит отметить, что в первую очередь данная востребованность обусловлена применением ИМС в схемотехнике с использованием светодиодов.

Важно, что после включения микросхема не будет реагировать на новые сигналы, сколько Во-первых, сам таймер (на схеме IC1).

Микросхема 555: Собираем 5 гаджетов на базе микросхемы 555

А Вы знаете, что из-за отличия вольт-амперных характеристик, диоды параллельно не включаются? Иначе, ввиду более раннего открытия, через одни диоды будет течь почти весь ток привет товарищу Кирхгофу , а через другие ток течь не будет, или разница в токах будет существенной, что приведет к ускоренному выходу из строя диодов с более ранним отпиранием. Для параллельного включения диодов требуется последовательно с каждым диодом включить резистор. Вы абсолютно правы, данная схема не совсем корректна.

Таймер включения своими руками схема на ne555

Проекты с с использованием интегрального таймера Миниатюрный музыкальный метроном на таймере Friday, May 19, Стильный метроном музыканта на 3D принтере. Печатная плата на ЧПУ. Friday, May 19, Питание люминесцентной лампы со сгоревшей нитью от 12 вольт.

Таймер NE является, пожалуй, самой популярной интегральной микросхемой своего времени.

Легендарный таймер NE555 – описание и применение микросхемы

Сразу стоит отметить при описании микросхемы NE , что она выпускается как в стандартной ТТЛ логике, так и КМОП, поэтому она может работать в широком диапазоне напряжений и использована во многих типах устройств в качестве генератора тактовых импульсов или универсального таймера. Микросхема может генерировать как одиночные, так повторяющиеся импульсы, что зависит от принципиальной схемы включения и выбора конкретного режима работы. Оглавление: Предыстория создания ИС Аналоги микросхемы Характеристики микросхемы Некоторые проблемы и особенности работы с микросхемой Назначение и расположение выводов микросхемы Режимы работы и применение микросхемы Режим независимого генератора Изменение скважности выходного импульса. Разрабатывался первый вариант ИС еще в году знаменитой на то время компанией Signetics. По своим характеристикам и функциональным возможностям она является широко востребованной, свидетельством чего является ее активное применение в устройствах управления скоростью вращения двигателей и тиристорных регуляторах мощности.

В этой статье мы рассмотрим различные варианты схем реле задержки времени с напряжением питания Вольт. Принцип работы такого устройства в том, что при появлении стартового события: нажатие кнопки или включение в питающую сеть, устройство подключает нагрузку к сети. По прошествии заданного времени происходит выключение нагрузки и больше она не включается, вплоть до наступления следующего стартового события. Существует множество различных схемотехнических решений для таких реле времени выключения на Вольт.

datasheet на русском, описание и схема включения

3 наиболее популярные схемы на основе NE555

Одновибратор

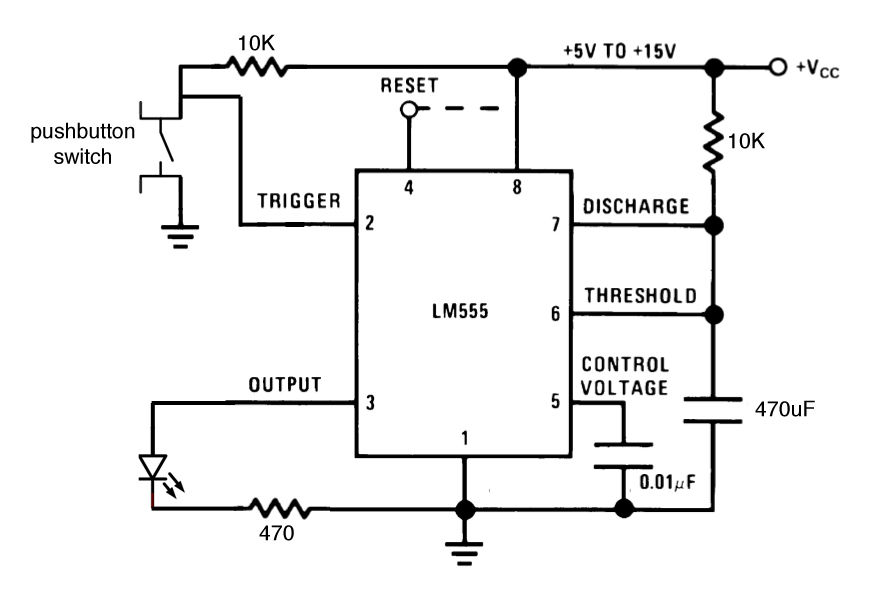

Практический вариант схемы одновибратора на TTL NE555 приведен на рисунке. Схема питается однополярным напряжением от 5 до 15В. Времязадающими элементами здесь являются: резистор R₁ – 200кОм-0,125Вт и электролитический конденсатор С₁ – 4,7мкФ-16В. R₂ поддерживает на входе высокий потенциал, пока некоторое внешнее устройство не сбросит его до низкого уровня (например, транзисторный ключ). Конденсатор С₂ защищает схему от сквозных токов в моменты переключения.

Активизация одновибратора происходит в момент кратковременного замыкания на землю входного контакта. При этом на выходе формируется высокий уровень длительностью:

t=1,1*R₁*C₁=1,1*200000*0,0000047=1,03 c.

Таким образом, данная схема формирует задержку выходного сигнала относительно входного на 1 секунду.

Мигание светодиодом на мультивибраторе

Отталкиваясь от рассмотренной выше схемы мультивибратора можно собрать простую светодиодную мигалку. Для этого к выходу таймера последовательно с резистором подключают светодиод. Номинал резистора находят по формуле:

R=(U_ВЫХ-U_LED)/I_LED,

U_ВЫХ – амплитудное значение напряжения на выводе 3 таймера.

Количество подключаемых светодиодов зависит от типа применяемой микросхемы NE555, её нагрузочной способности (КМОП или ТТЛ). Если необходимо мигать светодиодом мощностью более 0,5 Вт, то схему дополняют транзистором, нагрузкой которого станет светодиод.

Реле времени

Схема регулируемого таймера (электронное реле времени) показана на рисунке. С её помощью можно вручную задавать длительность выходного сигнала от 1 до 25 секунд. Для этого последовательно с постоянным резистором в 10 кОм устанавливают переменный номиналом в 250 кОм. Ёмкость времязадающего конденсатора увеличивают до 100 мкФ.

Схема работает следующим образом. В исходном состоянии на выводе 2 присутствует высокий уровень (от источника питания), а на выводе 3 низкий уровень. Транзисторы VT1, VT2 закрыты. В момент подачи на базу VT1 положительного импульса по цепи (Vcc-R2-коллектор-эмиттер-общий провод) протекает ток. VT1 открывается и переводит NE555 в режим отсчета времени. Одновременно на выходе ИМС появляется положительный импульс, который открывает VT2. В результате ток эмиттера VT2 приводит к срабатыванию реле. Пользователь может в любой момент прервать выполнение задачи, кратковременно закоротив RESET на землю.

Рассмотреть все популярные схемы на основе NE555 в одной статье невозможно. Для этого существуют целые сборники, в которых собраны практические наработки за всё время существования таймера. Надеемся, что приведенная информация послужит ориентиром во время сборки схем, в том числе нагрузкой которых служат светодиоды.

Плюсы и минусы

Описание микросхемы к155ла3

   Плюсы: независимая от частоты регулировка скважности, SSTC никогда не уйдет в CW режим, если подгорит прерыватель.    Минусы: скважность нельзя увеличивать «бесконечно много», как например на UC3843, она ограничена емкостью конденсатора и скважностью самого генератора (не может быть больше скважности генератора)

Ток через конденсатор идет плавно

   Минусы: скважность нельзя увеличивать «бесконечно много», как например на UC3843, она ограничена емкостью конденсатора и скважностью самого генератора (не может быть больше скважности генератора). Ток через конденсатор идет плавно

   На последнее не знаю как драйвер реагирует (плавную зарядку). С одной стороны драйвер также плавно может открывать транзисторы и они будут сильнее греться. С другой стороны UCC27425 — цифровая микросхема. Для нее существует только лог. 0 и лог. 1. Значит пока напряжение выше порогового — UCC работает, как только опустилось ниже минимального — не работает. В этом случае все работает в штатном режиме, и транзисторы открываются полностью.

Структурная интегральная схема внутри чипа

Итак, процесс создания интегральной схемы начинается от монокристалла кремния, напоминающего по форме длинную сплошную трубу, «нарезанную» тонкими дисками — пластинами. Такие пластины размечаются на множество одинаковых квадратных или прямоугольных областей, каждая из которых представляет один кремниевый чип (микрочип). Пример внутренней структуры интегральной схемы, демонстрирующий возможности такой уникальной технологии интеграции полноценных электронных схемотехнических решений.

Затем на каждом таком чипе создаются тысячи, миллионы или даже миллиарды компонентов путём легирования различных участков поверхности — превращения в кремний N-типа или P-типа. Легирование осуществляется различными способами. Один из вариантов — распыление, когда ионами легирующего материала «бомбардируют» кремниевую пластину.

Другой вариант — осаждение из паровой фазы, включающий введение легирующего материала газовой фазой с последующей конденсацией. В результате такого ввода примесные атомы образуют тонкую пленку на поверхности кремниевой пластины. Самым точным вариантом осаждения считается молекулярно-лучевая эпитаксия.

Конечно, создание интегральных микросхем, когда упаковываются сотни, миллионы или миллиарды компонентов в кремниевый чип размером с ноготь, видится сложнейшим процессом. Можно представить, какой хаос принесёт даже небольшая крупинка в условиях работы в микроскопическом (наноскопическом) масштабе. Вот почему полупроводники производятся в лабораторных условиях безупречно чистых. Воздух лабораторных помещений тщательно фильтруется, а рабочие обязательно проходят защитные шлюзы и облачаются в защитную одежду.

Кто создал интегральную схему?

Разработка интегральной схемы приписывается двум физикам — Джеку Килби и Роберту Нойсу, как совместное изобретение. Однако фактически Килби и Нойс вынашивали идею интегральной схемы независимо друг от друга. Между учёными даже существовала своего рода конкуренция за права на изобретение.

Джек Килби трудился в «Texas Instruments», когда учёному удалось реализовать идею монолитного принципа размещения различных частей электронной схемы на кремниевом чипе. Учёный вручную создал первую в мире интегральную микросхему (1958 год), использовав чип на основе германия. Компания «Texas Instruments» спустя год подала заявку на патент.

Тем временем представитель другой компании «Fairchild Semiconductor» — Роберт Нойс, проводил эксперименты с миниатюрными цепями своего устройства. Благодаря серии фотографических и химических методов (планарный процесс), учёный всего лишь на год позже Килби создал практичную интегральную схему. Методика получения также была оформлена заявкой на патент.

Микросхемы на плате

Перейдем от теории к практике

Биполярные транзисторы: схемы включения. схема включения биполярного транзистора с общим эмиттером

Собирал генератор Тесла в корпус от АТХ. Конденсатор по питанию 1000 мкф 400в. Диодный мост из того же АТХ на 8А 600В. Перед мостом поставил резистор 10 Вт 4,7 Ом. Это обеспечивает плавный заряд конденсатора. Для питания драйвера поставил трансформатор 220-12В и еще стабилизатор с конденсатором 1800 мкФ.

Диодные мосты прикрутил на радиатор для удобства и для отвода тепла, хотя они почти не греются.

Прерыватель собрал почти навесом, взял кусок текстолита и канцелярским ножом вырезал дорожки.

Силовая была собрана на небольшом радиаторе с вентилятором, позже выяснилось, что этого радиатора вполне достаточно для охлаждения. Драйвер смонтировал над силовой через толстый кусок картона. Ниже фото почти собранной конструкции генератора Тесла, но находящейся на проверке, измерял температуру силовой при различных режимах (видно обычный комнатный термометр, прилепленный к силовой на термопласту).

Тороид катушки собран из гофрированной пластиковой трубы диаметром 50 мм и обклеенным алюминиевым скотчем. Сама вторичная обмотка намотана на 110 мм трубе высотой 20 см проводом 0,22 мм около 1000 витков. Первичная обмотка содержит аж 12 витков, сделал с запасом, дабы уменьшить ток через силовую часть. Делал с 6 витками в начале, результат почти одинаков, но думаю не стОит рисковать транзисторами ради пары лишних сантиметров разряда. Каркасом первички служит обычный цветочный горшок. С начала думал что не будет пробивать если вторичку обмотать скотчем, а первичку поверх скотча. Но увы, пробивало. В горшке конечно тоже пробивало, но здесь скотч помог решить проблему. В общем готовая конструкция выглядит так:

Ну и несколько фоток с разрядом

Теперь вроде бы все.

Схемы генераторов на 555

Высоковольтные предохранители 10 кв: описание, характеристики, размеры, применение

Тогда решил изменить принципиально схему и сделать независимую длительность на конденсаторе, диоде и резисторе. Возможно многие посчитают эту схему абсурдной и глупой, но это работает. Принцип такой: сигнал на драйвер идет до тех пор пока конденсатор не зарядится (с этим думаю никто не поспорит)

NE555 генерирует сигнал, он идет через резистор и конденсатор, при этом если сопротивление резистора 0 Ом, то идет только через конденсатор и длительность максимальна (на сколько хватает емкости) не зависимо от скважности генератора. Резистор ограничивает время заряда, т.е

чем больше сопротивление, тем меньшей времени будет идти импульс. На драйвер идет сигнал меньшей длительностью, но тоже частоты. Разряжается конденсатор быстро через резистор (который на массу идет 1к) и диод.

Пример №7 — Простой генератор прямоугольных импульсов на NE555

В момент включения схемы, конденсатор C1 разряжен и на выходе 3 таймера NE555 находится высокий уровень. Затем конденсатор C1 через резистор R1 начинает постепенно заряжаться.

В момент, когда потенциал на конденсаторе, и соответственно на выводе 6 (стоп) таймера, достигнет примерно 2/3 напряжения питания, сигнал на выводе 3 переключится на низкий уровень. Теперь конденсатор через сопротивление R1 начинает разряжаться. Когда уровень напряжения на входе 2 (запуск) упадет до 1/3 Uпит., на выходе снова будет высокий уровень. И процесс повторится снова.

Если к выходу добавить еще RC-цепь (выделено красным цветом), то выходной сигнал по форме будет приближен к синусоиде.

Проверка работоспособности

Для своих самоделок NE555 можно выпаять из старого, ненужного или уже неисправного оборудования. Она встречается в пультах управления, терморстатах, терморегуляторах, ёлочных гирляндах, светомузыкальных и различных устройствах с временной задержкой включения, автомобильных тахометрах и др. Если повезло и Вам удалось найти её, то перед использованием в своих электронных конструкциях, необходимо определить её на работоспособность.

Проверить мультиметром не получится. Поэтому для этих целей обычно используют простенький тестер – он же «мигалка на светодиодах». Если после подключения питания оба диода поочередно помигивают, то NE-шка рабочая. В противном случае – неисправна.

Схема импульсного источника питания на двух NE555

      На рис.2 показана схема импульсного источника питания с двумя таймерами NE555. Первая из этих микросхем (DD1) включена по схеме мультивибратора, на выходе которого проявляются короткие прямоугольные импульсы, снимаемые с ножки 3. Частота следования этих импульсов изменяется с помощью потенциометра R3.       Этим импульсы поступают на дифференцирующую цепочку C3R5 и параллельно подключенный к резистору R5 диод VD1. Поскольку катод диода подключен к шине питания, короткие положительные всплески продифференцированных импульсов (фронты) шунтируются малым прямым сопротивлением диода и имеют незначительную величину, а отрицательные всплески (спады), попадая на запертый диод VD1, свободно проходят на вход ждущего мультивибратора МС DD2 (ножка 2) и запускают его. Хотя на схеме VD1 указан как Д9И, в этой позиции желательно использовать маломощный диод Шотки, а, в крайнем случае, можно использовать кремниевый диод КД 522.

      Резистор R6 и конденсатор С6 определяют длительность выходного импульса ждущего мультивибратора (одновибратора) DD2, управляющего ключом VT1.       Как в предыдущей схеме импульсного источника питания ток через транзистор VT1 регулируется резистором R7, а нагрузкой служит дроссель из балласта экономичных ламп дневного света 3 мГн.       Поскольку частота генерации МС ниже, чем в первой схеме, то конденсатор выпрямителя с удвоением напряжения С7 имеет емкость 10 мкФ, а для уменьшения габаритов в этой позиции использован керамический SMD-конденсатор, но можно использовать и другие типы конденсаторов: К73, КБГИ, МБГЧ, МБМ или электролитические на подходящее напряжение.       Входные и выходные напряжения, потребляемый ток и частоты следования импульсов для схемы рис.2 приведены в табл.2.

Производители

Рассмотренный универсальный таймер, созданный американской компанией Signeticsв далеком 1971 г. , до сих пор продолжают выпускать почти все известными мировые брэнды полупроводниковой промышленности. При этом маркировка её полных аналогов у различных компании может отличатся от оригинала, несмотря на полную функциональную и физическую идентичность. Например судя по datasheet NE555 P (она же LM555P) и NE555N являются одним и тем же устройством двух конкурентов: Texas Instruments и STMicroelectronics соответственно. NE555L является продуктом китайской Unisonic Technologies Co (UTC). Японская Motorolа когда то делала CMOS-версии с обозначением MC1455. В настоящее время продолжается процесс её совершенствования и модернизации под современные требования.

Режимы работы NE555

Таймер 555 серии работает в одном из трёх режимов, рассмотрим их более детально на примере микросхемы NE555.

Одновибратор

Принципиальная электрическая схема одновибратора приведена на рисунке. Для формирования одиночных импульсов, кроме микросхемы NE555, понадобится сопротивление и полярный конденсатор. Схема работает следующим образом. На вход таймера (2) подают одиночный импульс низкого уровня, который приводит к переключению микросхемы и появлению на выходе (3) высокого уровня сигнала. Продолжительность сигнала рассчитывается в секундах по формуле:

t=1,1*R*C.

По истечении заданного времени (t) на выходе формируется сигнал низкого уровня (исходное состояние). По умолчанию вывод 4 объединен с выводом 8, то есть имеет высокий потенциал.

Во время разработки схем нужно учесть 2 нюанса:

1. Напряжение источника питания не влияет на длительность импульсов. Чем больше напряжение питания, тем выше скорость заряда времязадающего конденсатора и тем больше амплитуда выходного сигнала.
2. Дополнительный импульс, который можно подать на вход после основного, не повлияет на работу таймера, пока не истечет время t.

На работу генератора одиночных импульсов можно влиять извне двумя способами:

• подать на Reset сигнал низкого уровня, который переведёт таймер в исходное состояние;
• пока на вход 2 поступает сигнал низкого уровня, на выходе будет оставаться высокий потенциал.

Таким образом, с помощью одиночных сигналов на входе и параметров времязадающей цепочки можно получать на выходе импульсы прямоугольной формы с чётко заданной длительностью.

Мультивибратор

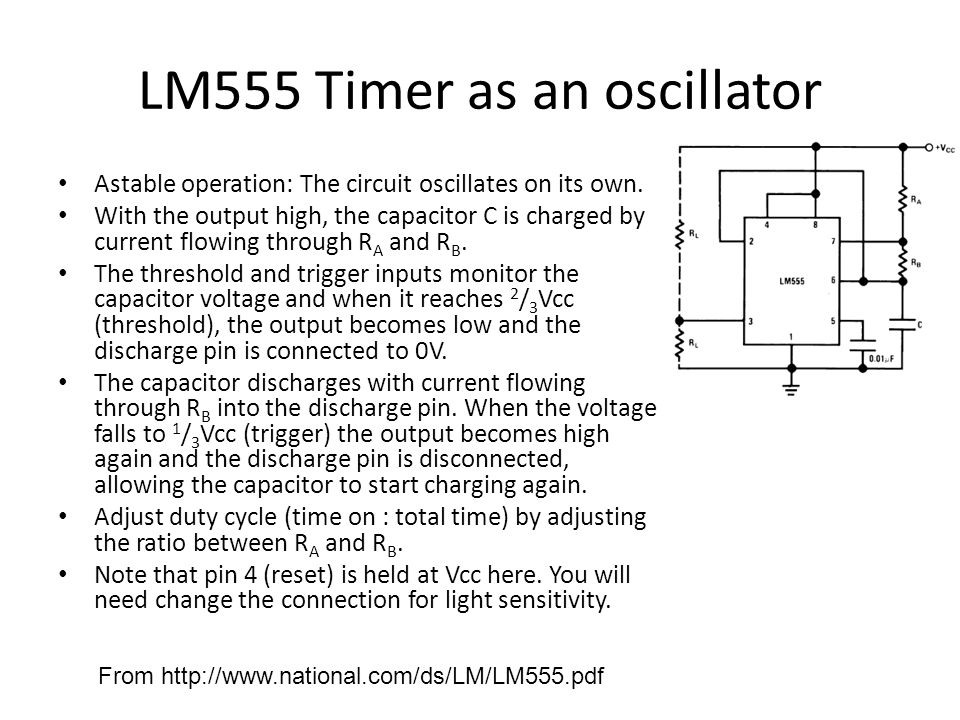

Мультивибратор представляет собой генератор периодических импульсов прямоугольной формы с заданной амплитудой, длительностью или частотой, в зависимости от поставленной задачи. Его отличие от одновибратора состоит в отсутствии внешнего возмущающего воздействия для нормального функционирования устройства. Принципиальная схема мультивибратора на базе NE555 показана на рисунке.

В формировании повторяющихся импульсов участвуют резисторы R1, R2 и конденсатор С1

Время импульса (t1), время паузы(t2), период (T) и частоту (f) рассчитывают по нижеприведенным формулам: Из данных формул несложно заметить, что время паузы не сможет превысить время импульса, то есть достичь скважности (S=T/t1) более 2 единиц не удастся. Для решения проблемы в схему добавляют диод, катод которого соединяют с выводом 6, а анод с выводом 7

Схема работает следующим образом. В момент подачи питания конденсатор С₁ разряжен, что переводит выход таймера в состояние высокого уровня. Затем С₁ начинает заряжаться, набирая ёмкость до верхнего порогового значения 2/3 U_ПИТ. Достигнув порога ИМС переключается, и на выходе появляется низкий уровень сигнала. Начинается процесс разряда конденсатора (t₁), который продолжается до нижнего порогового значения 1/3 U_ПИТ. По его достижении происходит обратное переключение, и на выходе таймера устанавливается высокий уровень сигнала. В результате схема переходит в автоколебательный режим.

Прецизионный триггер Шмитта с RS-триггером

Внутри таймера NE555 встроен двухпопроговый компаратор и RS-триггер, что позволяет реализовывать прецизионный триггер Шмитта с RS-триггером на аппаратном уровне. Входное напряжение делится компаратором на три части, при достижении каждой из которых происходит очередное переключение. При этом величина гистерезиса (обратного переключения) равна 1/3 U_ПИТ. Возможность применения NE555 в качестве прецизионного триггера востребована в построении систем автоматического регулирования.

Плюсы и минусы

Плюсы : независимая от частоты регулировка скважности, SSTC никогда не уйдет в CW режим, если подгорит прерыватель. Минусы : скважность нельзя увеличивать «бесконечно много», как например на UC3843, она ограничена емкостью конденсатора и скважностью самого генератора (не может быть больше скважности генератора)

Ток через конденсатор идет плавно

Минусы : скважность нельзя увеличивать «бесконечно много», как например на UC3843, она ограничена емкостью конденсатора и скважностью самого генератора (не может быть больше скважности генератора). Ток через конденсатор идет плавно

На последнее не знаю как драйвер реагирует (плавную зарядку). С одной стороны драйвер также плавно может открывать транзисторы и они будут сильнее греться. С другой стороны UCC27425 — цифровая микросхема. Для нее существует только лог. 0 и лог. 1. Значит пока напряжение выше порогового — UCC работает, как только опустилось ниже минимального — не работает. В этом случае все работает в штатном режиме, и транзисторы открываются полностью.

Серии микросхем

Аналоговые и цифровые микросхемы выпускаются сериями. Серия — это группа микросхем, имеющих единое конструктивно-технологическое исполнение и предназначенные для совместного применения. Микросхемы одной серии, как правило, имеют одинаковые напряжения источников питания, согласованы по входным и выходным сопротивлениям, уровням сигналов.

Корпуса

Корпуса интегральных микросхем, предназначенные для поверхностного монтажа

Основная статья: Типы корпусов микросхем

Микросборка с бескорпусной микросхемой, разваренной на печатной плате

Корпус микросхемы — это конструкция, предназначенная для защиты кристалла микросхемы от внешних воздействий, а также для удобства монтажа микросхемы в электронную схему. Содержит собственно корпус из диэлектрического материала (пластмасса, реже керамика), набор проводников для электрического соединения кристалла с внешними цепями посредством выводов, маркировку.

Существует множество вариантов корпусов микросхем, различающихся по количеству выводов микросхемы, методу монтажа, условиям эксплуатации. Для упрощения технологии монтажа производители микросхем стараются унифицировать корпуса, разрабатывая международные стандарты.

Иногда микросхемы выпускают в бескорпусном исполнении — то есть кристалл без защиты. Бескорпусные микросхемы обычно предназначены для монтажа в гибридную микросборку. Для массовых дешевых изделий возможен непосредственный монтаж на печатную плату.

Специфические названия

Фирма Intel первой изготовила микросхему, которая выполняла функции микропроцессора (англ. microproccessor) — Intel 4004. На базе усовершенствованных микропроцессоров и фирма IBM выпустила свои известные персональные компьютеры.

Микропроцессор формирует ядро вычислительной машины, дополнительные функции, типа связи с периферией выполнялись с помощью специально разработанных наборов микросхем (чипсет). Для первых ЭВМ число микросхем в наборах исчислялось десятками и сотнями, в современных системах это набор из одной-двух-трёх микросхем. В последнее время наблюдаются тенденции постепенного переноса функций чипсета (контроллер памяти, контроллер шины PCI Express) в процессор.

Микропроцессоры со встроенными ОЗУ и ПЗУ, контроллерами памяти и ввода-вывода, а также другими дополнительными функциями называют микроконтроллерами.

Типовые характеристики

NE555 не относится к биполярным ИС, КМОП или ТТЛ-схемам, однако совместима с ними. Рекомендуемое питание для неё находится в диапазоне от +4.5В до +16В. Если его значение составляет +5В, то выход таймера согласуется с ТТЛ-входами других ИС. Иначе надо применять дополнительные согласующие устройства для задания импульсам необходимого уровня.

Предельные допустимые

Рассмотрим типовые предельные эксплуатационные параметры NE555, характерные большинству её модификаций. Они могут незначительно отличаться между собой в  зависимости от компании-изготовителя, но в основном повторяются во всех технических описаниях:

• напряжение источника питания от +4. 5 до +18В;
• мощность рассеивания до 600 мВт;
• выходной ток до 200 мА;
• максимальная рабочая частота  500 кГц;
• температура: рабочая от 0 до 70ОС; хранения от -65 до +150ОС.

Аналоги

Чем можно заменить и какой подобрать аналог для ne555 ? В советские годы, примерно с 1975 года, полным аналогичным устройством являлась КР1006ВИ1. Сейчас её продолжают выпускать на Рижском заводе «Аlfa Rpar» в Латвии. Сохранилось производство и на белорусском предприятии «Интеграл», там её маркируют так — IN555.

Понятно, что данные на КР1006ВИ1 указаны на русском языке и почти полностью повторяют информацию представленную в англоязычном datasheet на 555. Поэтому многие радиолюбители предпочитают ознакамливаться именно с русскоязычной версией этого универсального таймера.

Но есть один нюанс, который стоит знать, особенно когда надо подобрать подходящую замену. Так, в нашей версии устройства имеется логический приоритет в работе выводов «останова» над «запуском», в то время как у оригинала все наоборот. И хотя в большинстве типовых схем данный функционал не используется, его все же необходимо учитывать в своих разработках.

Схема импульсного источника питания двухполярного напряжения

      Он собран на одной микросхеме NE555 (рис.1), которая служит задающим генератором прямоугольных импульсов. Генератор собран по классической схеме. Частота следования выходных импульсов генератора 6,474…6,37 кГц. Она изменяется в зависимости от напряжения питания, которое может быть 3,6 В (3 аккумулятора в кассете питания) и 4,8 В (при 4 аккумуляторах в кассете). В схеме импульсного источника питания были использованы аккумуляторы ENERGIZER типоразмера АА емкостью 2500 мА-ч.       Прямоугольные импульсы с выхода 3 МС 555 через ограничивающий резистор R5 подаются на базу транзисторного ключа VT1, нагрузкой которого является дроссель L1 индуктивностью 3 мГн. При резком запирании этого транзистора в дросселе L1 наводится большая ЭДС самоиндукции. Полученные таким образом высоковольтные импульсы поступают на два параллельных выпрямителя с удвоением напряжения, на выходах которых будут два разнополярных напряжения ±4,5…15 В.

      Эти напряжения можно регулировать, изменяя скважность выходных импульсов с помощью потенциометра R1.    Постоянное напряжение с движка R1 попадает на вывод 5 МС555 и меняет скважность, а следовательно, и выходные напряжение обоих выпрямителей. Выходные напряжения этого источника будут идеально равны только в том случае, когда скважность импульсов генератора будет равна 2 (длительность импульсов равна паузе между ними)

При другой скважности импульсов выходные напряжения источника в точках А и Б будут несколько разниться (до 1…2 В). Столь небольшая разница обеспечивается применением в схеме импульсного источника питания выпрямителей удвоения, конденсаторы которых заряжаются как положительными, так и отрицательными импульсами. Этот недостаток компенсируется простотой и дешевизной схемы.

      В этой схеме импульсного источника питания можно использовать дроссели от электронных балластов негодных экономичных ламп дневного света. Разбирая эти лампы, старайтесь не повредить спиральные или U-образные стеклянные трубки, так как они содержат ртуть. Делать это лучше на открытом воздухе.       На некоторых дросселях, особенно импортных, нанесена величина индуктивности в мГн (2.8, 2.2, 3.0, 3,6 и т.д.).       Входные и выходные напряжения, потребляемый ток и частоты следования импульсов для схемы рис.1 приведены в табл.1.

Генератор пилообразного напряжения на 555 таймере

Пилообразный сигнал может быть сформирован разными способами, одним из наиболее популярных способов является заряд конденсатора стабильным током. При этом напряжение на конденсаторе будет линейно нарастать, и если полностью разряжать конденсатор при достижении на нём максимального напряжения, то и будет сформирован пилообразный сигнал. По сути дела схема является обычным релаксационным генератором.

Обычно для реализации такого генератора используют тиристор или его аналог на биполярных транзисторах. Но можно использовать альтернативный способ, применив интегральный таймер 555 (КР1006ВИ1). Схема такого генератора пилообразного напряжения изображена на рисунке 1. Она состоит из , выполненного на транзисторе VT1 и стабилитроне D1, и узла управления разрядом, выполненным на микросхеме интегрального таймера 555 (КР1006ВИ1) и диоде D2.

Рис. 1. Принципиальная схема генератора пилообразного напряжения на 555 таймере (КР1006ВИ1).

Выход 3 таймера соединён со входом 5 через диод D2, что позволяет снизить напряжение на внутреннем делителе до нуля при наличии на выходе таймера сигнала низкого уровня. Такая конфигурация позволяет почти полностью разрядить конденсатор С1. Как только конденсатор разрядится до некоторого минимального напряжения, то таймер переключается и конденсатор начинает заряжаться от источника тока, и далее процесс циклично повторяется.

Частота колебаний генератора пилообразного напряжения зависит от ёмкости конденсатора С1 и сопротивления резистора R1. Частота определяется по формулеF=0,4/R1C1. При указанных на схеме номиналах она будет составлять примерно 4 кГц.

Ток, протекающий через резистор R1 должен быть небольшим, так как в процессе разряда конденсатора выход источника тока замыкается на землю. Этот ток рассчитывается по формулеI=(V_D1-V_be)/R1, где V_D1 — это напряжение стабилизации стабилитрона D1 (в данном случае 4,7В) и V_be — прямое напряжение на переходе база-эмиттер транзистора VT1 (0,7В). Для получения хорошей формы сигнала ток, протекающий через резистор R1 не должен превышать 20 мА.

В качестве транзистора VT1 можно использовать практически любой маломощный низкочастотный pnp транзистор, например, КТ502. Стабилитрон D1 — любой с напряжением стабилизации 4,7 вольт. Если применить стабилитрон на напряжение 2,7 вольт, то напряжение питания схемы можно будет снизить до 5В. Диод D2 — любой кремниевый, например, кд503, кд 509.

Схема генератора на микросхеме NE555

Представленная схема генератора на NE555 предназначена для генерации прямоугольных импульсов с частотами 0.1, 1, 10, 100Гц.Настройка осуществляется при помощи переключателя P, который подключается к конденсаторам разных номиналов. Комбинируя значения емкости конденсаторов, а также сопротивления R1, R2 можно получать любую частоту.

На выходе для световой индикации установлен светодиод, который мигает с той же частотой что и выходной сигнал. Для ограничения его от больших токов установлен резистор номиналом в 270 Ом. Схема питается от источника питания номиналом в 5В.

Данную схему генератора можно, к примеру использовать для запуска строчника.

Оцените статью:

Схема выводов

, характеристики и характеристики

— Реклама —

ИС таймера 555 является неотъемлемой частью электронных проектов. Будь то простой проект, включающий один 8-битный микроконтроллер и несколько периферийных устройств, или сложный, включающий систему на кристалле (SoC), задействован таймер 555. Они обеспечивают временные задержки, как генератор и как элемент триггера среди других приложений.

Представленный в 1971 году американской компанией Signetics, 555 до сих пор широко используется благодаря своей низкой цене, простоте использования и стабильности. Он производится многими компаниями в оригинальных биполярных и маломощных типах CMOS. По оценкам, только в 2003 году было произведено миллиард единиц.

В зависимости от производителя стандартный корпус таймера 555 включает 25 транзисторов, 2 диода и 15 резисторов на кремниевой микросхеме, установленных в 8-выводном мини-двухрядном корпусе (DIP-8). Варианты состоят из объединения нескольких микросхем на одной плате. Тем не менее, 555 по-прежнему остается самым популярным. Прежде чем говорить о работе таймера 555, давайте посмотрим на схему выводов, чтобы получить представление об интегральной схеме таймера (ИС).

555 Таймер IC: блок-схема8-контактная конфигурация DIP

Схема контактов и описание

Штифт	Имя	Назначение
1	ЗЕМЛЯ	Опорное напряжение заземления, низкий уровень (0 В)
2	ТРИГ	— Реклама — На контакт OUT устанавливается высокий уровень, и начинается временной интервал, когда этот вход падает ниже 1/2 напряжения CTRL (обычно это 1/3 В см3, по умолчанию CTRL составляет 2/3 В см3). если CTRL оставлен открытым). Другими словами, OUT высокий уровень, пока триггер низкий. Выход таймера полностью зависит от амплитуды внешнего триггерного напряжения, подаваемого на этот вывод.
3	ВЫХОД	Этот выход управляется примерно на 1,7 В ниже + В см3 или на GND.
4	СБРОС	Интервал времени можно сбросить, подключив этот вход к GND, но отсчет времени не начнется снова, пока значение RESET не превысит примерно 0,7 В. Переопределяет TRIG, который переопределяет порог.
5	КОНТРОЛЬ	Обеспечивает «управляющий» доступ к внутреннему делителю напряжения (по умолчанию 2/3 В куб.см).
6	ПОРТ	Интервал времени (ВЫХОД высокий) заканчивается, когда напряжение на пороге больше, чем напряжение на CTRL (2/3 В см3, если CTRL разомкнут).
7	ДИС	Выход с открытым коллектором, который может разряжать конденсатор между интервалами. В фазе с выходом.
8	В куб.см	Положительное напряжение питания, которое обычно составляет от 3 до 15 В в зависимости от модификации.

Некоторые важные особенности таймера 555:

Таймер 555 сегодня используется почти во всех электронных схемах. Для таймера 555, работающего как триггер или как мультивибратор, он имеет определенный набор конфигураций. Некоторые из основных характеристик таймера 555:

• Он работает в широком диапазоне напряжения питания от +5 В до +18 В.
• Потребление или получение 200 мА тока нагрузки.
• Внешние компоненты должны быть подобраны правильно, чтобы временные интервалы можно было уложить в несколько минут при частотах, превышающих несколько сотен килогерц.
• Выходной контакт таймера 555 может управлять транзисторно-транзисторной логикой (TTL) из-за высокого выходного тока.
• Он имеет температурную стабильность 50 частей на миллион (ppm) на градус Цельсия при изменении температуры , что эквивалентно 0,005 %/°C.
• Рабочий цикл таймера регулируется.
• Кроме того, максимальная рассеиваемая мощность на корпус составляет 600 мВт, а входы триггерного импульса и сброса имеют логическую совместимость.

555 таймер работает

Модель 555 обычно работает в 3 режимах:

1. А-стабильный
2. Моностабильный
3. Бистабильные режимы.

Нестабильный режим

Это означает, что на выходе не будет стабильного уровня. Таким образом, выход будет колебаться между высоким и низким. Этот характер нестабильного выхода используется в качестве тактового или прямоугольного сигнала для многих приложений.

Моностабильный режим

Эта конфигурация состоит из одного стабильного и одного нестабильного состояния. Стабильное состояние может быть выбрано пользователем как высокое, так и низкое. Если стабильный выход установлен на высокий уровень (1), выход таймера имеет высокий уровень (1). При подаче прерывания на выходе таймера устанавливается низкий уровень (0). Поскольку низкое состояние нестабильно, оно автоматически переходит в высокое (1) после прохождения прерывания. Аналогично обстоит дело и с малостабильным моностабильным режимом.

Бистабильный режим

В бистабильном режиме оба состояния выхода стабильны. При каждом прерывании выходной сигнал меняется с низкого (0) на высокий (1) и наоборот и остается на этом уровне. Например, если у нас есть высокий (1) выход, он станет низким (0) после получения прерывания и останется низким (0) до тех пор, пока следующее прерывание не изменит статус.

Этот технический паспорт должен дать представление о специфике: Таймер 555 IC

Приведенное ниже видео от Skinny R&D также дает представление о таймере 555.

Посмотрите это видео на YouTube

Также дайте нам знать, если Джейсон объяснил вам, как работает таймер 555.

---

Другие учебные пособия доступны в разделе обучения.

Эта статья была впервые опубликована 4 июня 2017 г.

и недавно обновлена ​​19 января 2022 г. помощь машин для упрощения их жизни. Схемы таймера во многом облегчают выполнение повседневных задач, инициируя или выполняя их через определенный интервал времени. Другими словами, если вы ищете автоматическое устройство, которое будет работать в течение определенного периода времени и выключаться по истечении заданного времени, то эта схема таймера — лучший выбор.

В этом проекте мы используем микросхему таймера 555 для создания различных схем таймера, таких как 1-минутная схема таймера, 5-минутная схема таймера, 10-минутная схема таймера и 15-минутная схема таймера. Здесь, с помощью микросхемы таймера 555, мы избавляемся от необходимости вручную включать и выключать устройство. Кроме того, таймер 555 используется для генерации колебательного импульса. Это означает, что выходной контакт 3 микросхемы таймера 555 находится в состоянии «ВЫКЛ» в течение некоторого времени и снова переходит в состояние «ВКЛ» после заданного интервала времени. Мы можем использовать это колебательное поведение микросхемы таймера 555 для создания схемы таймера с различными временными задержками. Для создания схемы таймера на нужный временной интервал достаточно изменить номинал резистора R ₁ или конденсатор C ₁ .

Мы можем использовать разные схемы таймера с разной временной задержкой для срабатывания сигнализации, устройства, двигателей и т. д. через определенный интервал времени. Главную роль в этой схеме играет микросхема таймера 555. Мы будем обсуждать все схемы с четырьмя таймерами (1-минутный, 5-минутный, 10-минутный и 15-минутный таймер) одну за другой в этой статье. Перед этим давайте кратко рассмотрим интегральную схему таймера 555.

• Запись по теме: Как сделать простую схему мигания светодиодов с помощью таймера 555 IC

555 ИС таймера

555 ИС таймера используется в таймерах, генераторах импульсов и генераторах. Микросхема таймера 555 в основном может быть сконфигурирована в трех различных состояниях, а именно: А-стабильный мультивибратор, моностабильный мультивибратор и бистабильный мультивибратор.

Давайте посмотрим на внутреннюю схему микросхемы таймера 555, чтобы лучше понять принцип ее работы:

Три резистора по 5 кОм соединены внутри. Это создает сеть делителя напряжения на выводах 8 и 1. Два компаратора создают выходное напряжение, которое зависит от разности напряжений на их входе. Разность напряжений определяется внешне подключенной RC-цепью. Выход обоих компараторов подключен к входу триггера для создания логического выхода «Высокий» или «Низкий» в зависимости от состояния входа. Выход триггера можно использовать для управления каскадом переключения сильноточного выхода, чтобы управлять подключенной нагрузкой, создавая высокий или низкий уровень на выходном контакте.

• Связанная статья: Простая схема сенсорного переключателя с использованием таймера 555

Выводы интегральной схемы таймера 555:

• Контакт 1 — Земля
• Контакт 2- Триггер
• Контакт 3- Выход
• Контакт 4- Сброс
• Pin5-Управляющее напряжение
• Pin6- Порог
• Pin7- разрядка
• Контакт 8 — источник питания (4,5–15 В)

Применение микросхемы таймера 555:

ИС таймера 555 представляет собой полезное устройство точного отсчета времени, вырабатывающее одиночные импульсы или генератор, вырабатывающий последовательность стабилизированных сигналов любой конкретной скважности.

• Может использоваться в однократных таймерах или таймерах задержки для создания временной задержки.
• Может использоваться в светодиодных или импульсных лампах для включения лампы на заданное время.
• IT может использоваться в генераторах сигналов или логических тактовых генераторах
• Может использоваться в источниках питания, преобразователях и т. д.

• Связанный проект: Проектирование печатной платы схемы светодиодной мигающей лампы с использованием таймера 555. Шаг за шагом

Необходимые компоненты

Соберите перечисленные ниже компоненты для разработки схемы таймера с различной длительностью времени:

• 555 ИС таймера
• Светодиод
• Конденсатор (1000 мкФ)
• Переменный резистор
• Кнопка
• Резистор
• Источник питания
• Соединительные провода

• Связанный проект: Цепь переключателя хлопков с использованием таймера IC 555

Схема цепи



На приведенной выше схеме показана схема 1-минутного таймера. В течение 5 мин, 10 мин и 15 мин вам просто нужно изменить номинал резистора (R ₁ ).

Цепь 1-минутного таймера:

Нам нужно настроить таймер 555 в моностабильном режиме, чтобы построить таймер. Таймер 555 начинает отсчет времени при включении. По истечении одной минуты светодиод автоматически включится. Как правило, продолжительность времени, в течение которого вывод 3 микросхемы таймера 555 будет оставаться высоким, можно определить по следующей формуле: изменить номинал конденсатора или резистора. Теперь, для изготовления схемы таймера на 1 минуту, мы можем рассчитать номинал резистора, используя приведенную выше формулу:

60 с = 1,1 x r ₁ x 1000 мкф

R ₁ = 60 / (1,1 x 1000 мкл)

R ₁ = 55K

, Сет -Сет -Сет. потенциометра на 55k и ваш таймер будет установлен на 1 минуту. Теперь вы можете легко использовать приведенные выше формулы для определения значения резистора в 5-минутной, 10-минутной и 15-минутной схеме таймера.

Примечание. Вы также можете использовать формулу для создания схемы таймера, изменив значение конденсатора и сделав значение сопротивления постоянным.

• Связанный проект: Электронный проект управления светофором с использованием таймера 555

Схема 5-минутного таймера:

Точно так же в схеме 5-минутного таймера мы будем использовать приведенную выше формулу для получения точного сопротивления резистора.

T= 1.1* R ₁ *C ₁

Теперь время составляет 5 минут и будет равно (5 x 60) секундам. Значение конденсатора останется одинаковым для всей схемы таймера.

Здесь,

T = 5*60

C ₁ = 1000 мкф

5*60 = 1,1*R ₁ *1000 мкф

7 1 *1000 мкф

7 1 *1000 мкф

7 1 . = 272,7 кОм

Следовательно, чтобы разработать схему 5-минутного таймера, измените номинал резистора на 272,7 кОм. И через 5 минут загорится светодиод. Как только контакт 2 микросхемы таймера 555 сработает, таймер начнет отсчет времени, и светодиод погаснет. Через 5 минут на выводе 3 микросхемы таймера 555 снова будет низкий уровень и загорится светодиод.

Связанный проект: Автоматическая система управления уличным освещением с использованием LDR и транзистора BC 547

Цепь 10-минутного таймера:

Опять же, как обсуждалось выше, вам нужно только изменить значение резистора R ₁ , чтобы спроектировать 10 Схема таймера мин. Ниже приведен расчет для определения номинала резистора:

T= 1,1* R ₁ *C ₁

Теперь время составляет 10 минут и будет равно (10 x 60) секундам. Значение конденсатора останется одинаковым для всей схемы таймера.

Here,

T= 10*60

C ₁ = 1000 μF

10*60= 1.1*R ₁ *1000 μF

Therefore, R ₁ = 545,4 кОм

В этом случае на выводе 3 микросхемы таймера 555 снова будет низкий уровень, и светодиод загорится через 10 минут.

• Связанный проект: Принципиальная схема индикатора уровня воды с использованием транзистора BC547

Цепь 15-минутного таймера:

Чтобы установить таймер на 15 минут, измените сопротивление резистора R ₁ по следующей формуле: 15 минут и будет равно (15 x 60) секундам. Значение конденсатора останется одинаковым для всей схемы таймера.

Здесь

T= 15*60

C ₁ = 1000 мкФ

15*60= 1,1*R ₁ *1000 мкФ

, R 9009 Следовательно0187 1 = 818,2 кОм

Таким образом, заменив значение резистора на 818,2 кОм, светодиод включится через 15 минут.

• Связанный проект Electron: что такое микроконтроллеры ATMega и как с их помощью создать светодиодный проект?

Работа схемы таймера

555 Таймер IC отлично работает для создания временной задержки для определенного интервала. Однако для создания временной задержки продолжительностью более 20 минут таймер 555 не очень подходит.

Здесь мы использовали обратную логику со светодиодом. Это означает, что каждый раз, когда выходной контакт 3 микросхемы таймера 555 имеет низкий уровень, светодиод будет гореть.

Аналогично, светодиод будет выключен, когда выходной контакт 3 микросхемы таймера 555 установлен на высокий уровень. В приведенных выше расчетах светодиод включается по истечении расчетного времени. Выходной контакт 3 таймера 55 изначально будет низким. Как только микросхема таймера 555 сработает, он начнет отсчет времени, и светодиод погаснет. По истечении заданного времени задержки светодиод снова включится, так как контакт 3 снова будет установлен на низкий уровень.

Выше мы рассчитали значение резистора для различных схем таймера, таких как 1 мин, 5 мин, 10 мин и 15 мин.

• Запись по теме: Что такое датчик? Различные типы датчиков с приложениями

Применение

Таймерные схемы с различной выдержкой времени очень полезны в реальной жизни для автоматизации действия, которое должно быть выполнено в нужное время без участия человека. Просмотрите список применений схемы таймера в повседневной жизни.

• Может использоваться в автомобилях для управления скоростью работы стеклоочистителя путем установки определенного времени работы стеклоочистителя
• Может использоваться в устройствах для автоматической подачи сигнала тревоги через определенный интервал времени.
• Может использоваться в диммере для автоматического включения светодиода через определенный интервал времени.
• Может использоваться в схеме, где требуется произвести циклическую операцию
• В воздушном охладителе на мат постоянно подается насосная вода. Мы можем использовать схему таймера для выключения насоса, когда коврики мокрые, и повторного включения, когда коврики высохнут.

• Связанная публикация: Цепь сигнализации дождя — проект детектора снега, воды и дождя

Bottom Line

В приведенном выше обсуждении мы разработали схемы таймеров с задержкой 1, 5, 10 и 15 минут с использованием микросхемы таймера 555.
