Линии воздушной монтаж: Монтаж воздушных линий электропередачи

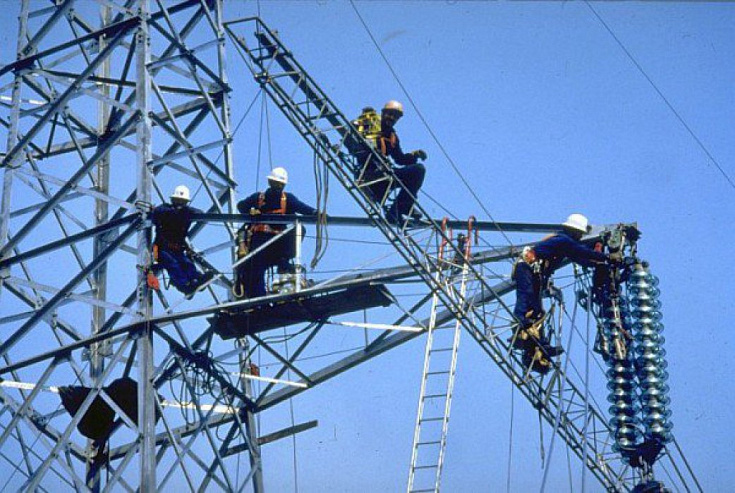

Монтаж воздушных линий напряжением 6-10 кВ

Монтаж ВЛ 6 – 10 Кв производится с использованием провода СИП-3 и арматуры, в точном соответствии с действующими строительными нормативами. Работы выполняются последовательно и делятся на несколько этапов.

Подготовка

Тщательность и качество подготовки оказывает непосредственное влияние на весь дальнейший процесс строительства и эксплуатации возводимого объекта. В обязательном порядке делается следующее:

• Разрабатывается и согласуется с заказчиком и утверждается в контролирующих инстанциях проект.

• Обустраивается подъезды к месту строительства и временные площадки, на которых будет производиться сборка крупных компонентов.

• Прорубаются (если требуется) просеки соответствующих размеров, удаляются пни, кустарники, ветви

• Подготавливаются необходимые комплектующие.

• Формируются бригады монтажников, ставятся задачи и определяется график работы.

Всё это позволит существенно повысить темпы строительства, обеспечив его надлежащее качество. Когда всё готово, можно приступать к следующим этапам монтажа ВЛ.

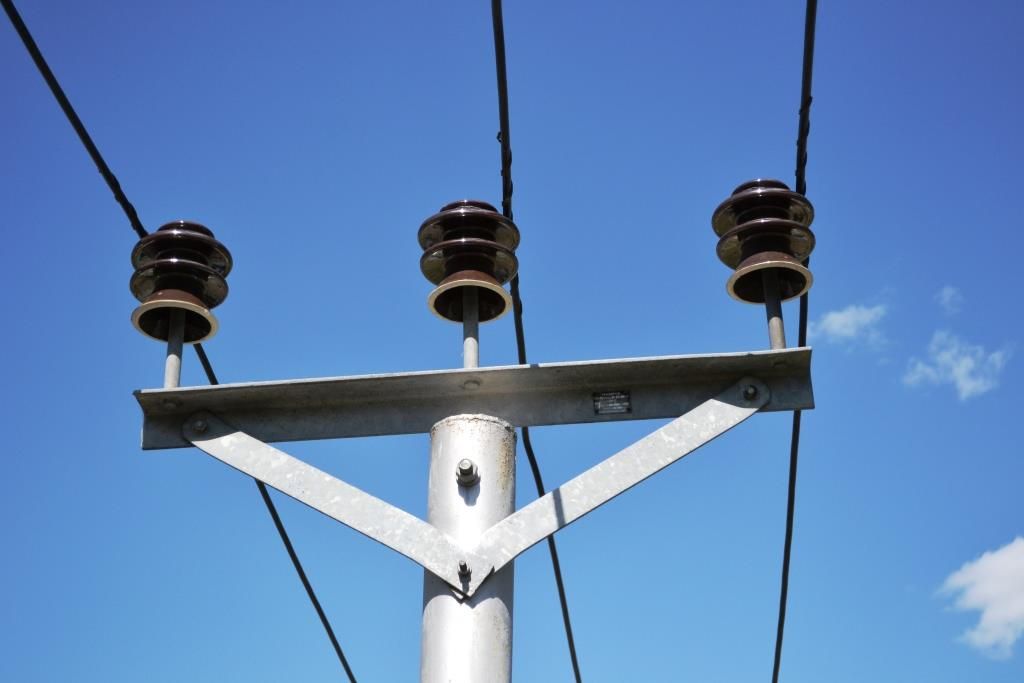

Установка опор

Для прокладки воздушных линий электропередач с параметрами от 6 до 10 кВ. используются деревянные или железобетонные опоры. Применяются различные конструкции:

• Одностоечные (а).

• Угловые с откосом (б).

• Угловые с оттяжкой (в).

• Анкерные А-образные (г).

Выбор конкретной конструкции обуславливается особенностями местности и требованиями заказчика. На этом этапе монтажа:

Далее поэтапно выполняются все необходимые операции с проводами.

Раскатка

Прежде чем приступать к раскатке, на опорах следует разместить временные раскаточные ролики, которые могут отличаться по своему устройству и иметь один (А), два (Б) или четыре (В) опорных ролика.

Что до технологических решений задачи, то их существует два:

1. С использованием неподвижного раскаточного оборудования, такого как домкраты, козлы и специальные станки. Данная методика оправдывает себя при прокладке линий небольшой протяжённости, в зоне которых риск повреждения проводов минимален.

2. С применением подвижных средств механизации кабельных транспортёров, саней, тележек и т. п. Подобная технология хорошо зарекомендовала себя при прокладке ВЛ большой протяжённости. Она сводит к минимуму риски повреждения кабеля.

Соединение

Эти работы, а также ремонт повреждений, обнаруженных на кабеле, могут производиться одновременно с раскаткой. Предпочтение отдаётся холодным способам соединения, поскольку при термической обработке провода резко теряют свою прочность. В пролётах разрешается применять только холодные соединения:

• Скручивание в зажимах овального сечения.

• Обжатие в зажимах аналогичной конструкции.

• Опрессовка в фасонных соединителях.

Выбор конкретной методики зависит от материала и сечения кабеля.

Натяжение и крепление

Прежде чем монтировать провода на промежуточных опорах, их необходимо натянуть так, чтобы они не касались земли и других объектов, не провисали более допустимых пределов. Для этого допускается использовать различные устройства, начиная с ручных клещей и лапок, и заканчивая сложными автоматическими системами механизации. Натянутую электропроводку:

• Прикрепляют к анкерам.

• Соединяют с гирляндами изоляторов.

• Закрепляют на заранее подготовленных узлах крепления.

Визирование

Для каждого пролёта на этапе разработки проекта определяется стрела провисания – расстояние от земли до максимально нижней точки кабеля. Этот параметр закладывают исходя из сечения провода, его прочностных характеристик, а также климатических и погодных условий, в которых будет эксплуатироваться линия электропередач. Одним из наиболее распространённых способов контроля является проведение замеров с помощью закрепляемых на опорных столбах визирных реек.



Конструкция визирных реек, а также способы их крепления, могут быть различны.

Контроль

Как бы ответственен ни был исполнитель, следует убедиться в качестве выполненных работ. Для этого необходимо произвести внешний осмотр возведённого объекта и выборочный контроль его основных компонентов. Проверяют:

Только убедившись, что всё в порядке, переходят к приёмосдаточным испытаниям.

Выполняя монтаж ВЛ 6 – 10 кВ, компания «Новая энергия» работает оперативно, строго по установленному плану и использует в процессе строительства только качественные материалы и комплектующие.

Монтаж воздушных линий электропередач в категории «Промышленное оборудование и станки»

Каетанович М.М. Монтаж воздушных линий электропередачи до 110 кВ.

Доставка по Украине

209 грн

Купить

MaxBook

Магидин Ф. А., Берковский А.Г. Устройство и монтаж воздушных линий электропередачи.

Доставка по Украине

240 грн

Купить

MaxBook

Монтаж наружных кабельных линий 0,4кВ, 6кВ, 10кВ, 35кВ «Под ключ»

Услуга

1 грн/услуга

Одессаспецэнерго

ЧУЛОК КАБЕЛЬНЫЙ ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧ ЧКЛ 20/1,0

Доставка по Украине

1 458 грн

Купить

ООО «Виклеон»

ЧУЛОК КАБЕЛЬНЫЙ ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧ ЧКЛ 30/1,5

Доставка по Украине

1 701 грн

Купить

ООО «Виклеон»

ЧУЛОК КАБЕЛЬНЫЙ ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧ ЧКЛ 30/2,25

Доставка по Украине

1 944 грн

Купить

ООО «Виклеон»

ЧУЛОК КАБЕЛЬНЫЙ ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧ ЧКЛ 40/2,25

Доставка по Украине

1 992 грн

Купить

ООО «Виклеон»

ЧУЛОК КАБЕЛЬНЫЙ ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧ ЧКЛ 50/2,25

Доставка по Украине

2 065.50 грн

Купить

ООО «Виклеон»

Монтаж линий электропередач (ЛЭП)

Услуга

Цену уточняйте

«Экспострой 2016»

Заземление переносное для воздушных линий электропередачи ЗПЛ-1 до 1 кВ

Под заказ

Доставка по Украине

4 800 грн

Купить

ПланетаСИЗ

Заземление переносное для воздушных линий электропередачи ЗПЛ-10 до 10 кВ

Под заказ

Доставка по Украине

7 104 грн

Купить

ПланетаСИЗ

Наряд-допуск на проведення робіт вантажопідіймальним краном поблизу повітряних ліній електропередачі (10 шт. )

Доставка по Украине

19 грн

Купить

ПТС-101

Наряд-допуск на виконання робіт підйомником поблизу повітряних ліній електропередачі (10 шт.)

Доставка по Украине

19 грн

Купить

ПТС-101

ЧУЛОК КАБЕЛЬНЫЙ ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧ ЧКЛ 60/1,5

Доставка по Украине

1 945 грн

Купить

ООО «Виклеон»

Виноградов Д.Е. Монтаж опор линий электропередачи 110-750 кВ.

Доставка по Украине

345 грн

Купить

MaxBook

Смотрите также

Монтаж воздушной линии сип

Услуга

от 100 грн/м

ООО Востокпромнсаб

ЧУЛОК КАБЕЛЬНЫЙ ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧ ЧКЛ 60/2,5

Доставка по Украине

2 030 грн

Купить

ООО «Виклеон»

Борухман В., и др. Устройства для определения мест повреждения на воздушных линиях электропередачи 6-750

Доставка по Украине

209 грн

Купить

MaxBook

Зеличенко А.С., Смирнов Б.И. Устройство и ремонт воздушных линий электропередачи. Учебник для ПТУ. Издание 4 —

Доставка по Украине

253 грн

Купить

MaxBook

ЧУЛОК КАБЕЛЬНЫЙ ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧ ЧКЛ 80/2,5

Доставка по Украине

2 100 грн

Купить

ООО «Виклеон»

СИП 5 4х50 ASXSN 4х50 СИП 5 нг 4х50 для прокладки воздушных линий электропередачи

Доставка по Украине

от 145 грн/м

Купить

ООО Востокпромнсаб

СИП 5 4х70 ASXSN 4х70 СИП 5 нг 4х70 для прокладки воздушных линий электропередачи

Доставка по Украине

от 195 грн/м

Купить

ООО Востокпромнсаб

СИП 4 2х16 СИП 2х16 Провод для воздушных линий электропередач

Доставка по Украине

от 18.80 грн/м

Купить

ООО Востокпромнсаб

СИП 4х95 для воздушных линий электропередач

Доставка по Украине

от 220 грн/м

Купить

ООО Востокпромнсаб

ЧУЛОК КАБЕЛЬНЫЙ КОНЦЕВОЙ С МЯГКОЙ ПЕТЛЕЙ ЧКМ 20/0,75

Доставка по Украине

756 грн

Купить

ООО «Виклеон»

ЧУЛОК КАБЕЛЬНЫЙ КОНЦЕВОЙ С МЯГКОЙ ПЕТЛЕЙ ЧКМ 20/0,5

Доставка по Украине

720 грн

Купить

ООО «Виклеон»

ЧУЛОК КАБЕЛЬНЫЙ КОНЦЕВОЙ С МЯГКОЙ ПЕТЛЕЙ ЧКМ 15/1,0

Доставка по Украине

810 грн

Купить

ООО «Виклеон»

ЧУЛОК КАБЕЛЬНЫЙ КОНЦЕВОЙ С МЯГКОЙ ПЕТЛЕЙ ЧКМ 15/0,5

Доставка по Украине

720 грн

Купить

ООО «Виклеон»

Электромонтажные работы

Услуга

от 10 000 грн

ООО «ЭНЕРДЖИГРУП»

Установка антенного волокна – какие есть варианты?

В предыдущих блогах мы рассмотрели факторы, влияющие на выбор между воздушным или скрытым развертыванием оптоволокна, а также различные типы методов установки. В этом посте рассматривается само развертывание — какие есть варианты и что лучше всего подходит для успешной установки?

По сути, развертывание может осуществляться посредством стационарного или подвижного метода размещения барабана, но прежде чем принять решение о том, что лучше всего подходит для конкретного проекта, следуйте этому контрольному списку:

• Проведите полное обследование маршрута и убедитесь, что присутствуют представители каждой организации, потенциально затронутой установкой.
• Убедитесь, что полоса отчуждения свободна от препятствий, таких как растяжки и деревья.
• Получите разрешение от любых владельцев собственности и соответствующих властей, если вам нужно установить какое-либо оборудование на частной земле.
• Убедитесь, что у вас есть должным образом обученный и сертифицированный экипаж. Они должны быть компетентны при работе на высоте и иметь соответствующие разрешения, если работа рядом с силовыми кабелями . Кроме того, стремитесь нанять опытных лайнменов, которые понимают воздушную среду и ее особые проблемы.
• Убедитесь, что соблюдены все необходимые экологические проверки и положения, включая учет ветровой и ледяной нагрузки, галопирования и вибрации.

После того, как вы завершили обследование и получили все необходимые разрешения, вам нужно будет решить, хотите ли вы установить кабель с использованием стационарных или движущихся катушек.

Метод размещения стационарной катушки

Этот метод обычно используется, когда кабель прокладывается над существующим боковым кабелем и другими препятствиями. Выбор также может зависеть от типов транспортных средств и размещения оборудования, которое доступно установщику. Метод заключается в следующем:



1. Сначала на каждом столбе трассы устанавливается ряд временных кабельных опор, желобов или тангенциальных блоков.

2. Затем тяговый трос продевается через опоры кабеля и прикрепляется к внешней стороне кабеля с помощью разрывного вертлюга и захвата для протягивания кабеля.

3. Затем трос используется для протягивания троса через кабельные блоки на место.

4. Если трос протягивается с помощью лебедки, тянущий трос или трос лебедки должны быть проложены через опоры троса. Затем для протягивания кабеля следует использовать неметаллический трос или трос лебедки.

5. Крайне важно, чтобы тяговая лебедка была откалибрована для прекращения работы, когда натяжение при установке превышает максимальную номинальную нагрузку на трос (MRCL). Если такой тип лебедки недоступен, следует использовать динамометр со звуковой сигнализацией или визуальным дисплеем для контроля натяжения при установке.

6. После того, как кабель вытянут в окончательное положение с провисанием для доступа к зданию или для сращивания, кабель следует натянуть до достижения необходимого уровня провисания.

7. Затем он должен заканчиваться на каждой тупиковой опоре на маршруте.

Метод размещения с движущимся барабаном

Метод с движущимся барабаном можно использовать в ситуациях, когда прицеп с кабельным барабаном или автовышка может перемещаться вдоль линии опоры и нет препятствий, препятствующих поднятию кабеля. Метод с подвижным барабаном представляет собой однопроходную операцию и не требует использования кабельных блоков или тяговых тросов, поэтому, как правило, он быстрее, хотя часто невозможен для всего развертывания кабеля и неизменно требует некоторого стационарного размещения барабана. Развертывание выполняется в следующей последовательности:

1. Катушка с кабелем должна быть установлена ​​на держателе катушки на кабельном прицепе или тележке с канатной дорогой.

2. После этого следует переместить держатель катушки вдоль кабельной трассы.

3. По мере продвижения по трассе кабель должен сматываться с катушки без обратного натяжения на катушке, направляться к шесту и поддерживаться соответствующим оборудованием.

4. При использовании метода движущегося барабана операторы должны убедиться, что тележка с канатной дорогой или канатная тележка находится на подходящем расстоянии перед первым положением вехи. Это гарантирует наличие достаточного провисания кабеля для сращивания и хранения провисания.

5. Во время работы установщик должен прикрепить к кабелю соответствующую тупиковую опору, поднять ее до нужного уровня и закрепить тупик на опоре.

6. Транспортное средство для укладки должно двигаться параллельно и как можно ближе к линии вехи, сохраняя при этом постоянную скорость и натяжение.

7. После того, как отвод кабеля пройдет на достаточном расстоянии от следующей опоры на маршруте, кабель следует поднять на требуемую высоту опоры и поместить на J-образный крюк или временную опору.

8. После этого прокладку кабеля следует продолжать пролет за пролетом, пока не будет завершена вся прокладка и не будет достигнута последняя тупиковая опора.

9. В этот момент трос должен быть натянут до нужного уровня провисания с помощью подходящего цепного подъемного оборудования на «свободном» конце троса, прежде чем он будет тупиковым образом закреплен на опоре.

10. После этого кабель можно снять с временных J-образных крюков или временных опор и окончательно зафиксировать с помощью тангенциальных узлов.

Выбор тупиковых насадок

Возможно, наиболее широко используемым воздушным оборудованием являются тупиковые насадки. Вообще говоря, существует два типа — конструкция из формованной проволоки и тип зажима с клиновым анкером.

Формованные проволочные тупики функционируют путем захвата кабеля равномерно по всей длине опоры, обычно длиной от двух до четырех футов. По этой причине их часто считают самым надежным решением для длинных пролетов.

Альтернативный тупиковый зажим с клиновым зажимом работает, закрепляя кабель между противоположными клиновыми блоками, захватывая кабель на более коротком расстоянии — возможно, только от шести до 12.

Другими важными факторами при выборе правильных вложений являются: дюймы. Клиновые опоры, возможно, лучше подходят для сценариев, где напряжение не является проблемой, а пролеты составляют менее 300 футов.

• Какое расстояние между насадками?
• Имеются ли особые требования к загрузке, т.е. ветер/лед?
• Каков внешний диаметр поддерживаемого кабеля?
• Каков общий бюджет на крепления для столбов?
• Не слишком ли много места у вершины шеста?

Методы заделки кабелей

Как и любой другой оптоволоконный кабель, воздушный кабель может быть сращен на месте или развернут с предварительной заделкой. Каждый метод имеет свои плюсы и минусы. В частности, для последней точки многие сетевые операторы предпочитают использовать антенный кабель с предварительной заделкой, потому что это устраняет необходимость в трудоемком и дорогостоящем сварном соединении. Основным недостатком использования кабеля с предварительной заделкой является то, что после монтажа почти всегда остается лишний кабель.

Сращивание Fusion обеспечивает высокое качество соединения, и после завершения процесса остается немного лишнего кабеля. Однако это трудоемкий процесс, для его выполнения необходимо специальное оборудование и опытные инженеры. Весь процесс подготовки и сращивания волокон усложняется, когда точка доступа к сети устанавливается на высоте столба.

Чтобы помочь операторам в планировании и прокладке оптоволокна, m2fx создала исчерпывающую электронную книгу. Практическое руководство, охватывающее весь процесс, от факторов, связанных с выбором антенны до методов развертывания, можно загрузить ниже:

Краткое руководство по прокладке волоконно-оптических кабелей

Об установке антенны. В следующий раз, когда вы пройдете мимо электричества или телефонный столб о антенной установке, обратите внимание на количество висящих на нем кабелей. Вы можете заметить, что не все кабели являются силовыми, телефонными или коаксиальными. Оптоволоконные кабели тоже есть.
Кабели прокладываются по существующей инфраструктуре и требуют меньшего объема разрушительных строительных работ. Но установка воздушных кабелей не пройдет автоматически, если вы не сделаете это правильно.

Содержание

1. Антенная установка – Меры предосторожности

Волоконно-оптические кабели чувствительны к силе растяжения, сдавливанию и крутым изгибам. Поэтому очень важно, чтобы вы приняли соответствующие меры предосторожности. Кроме того, личная безопасность превыше всего.

Воздушная установка – обращение с кабелями

При обращении с оптоволоконными кабелями можно повредить их. Поэтому важно, чтобы вы обращали внимание на характеристики кабеля, указанные производителем кабеля. Нагрузки, превышающие номинальные значения производителя, могут увеличить затухание, создать микротрещины и, в конечном итоге, привести к разрыву волокна.

Волоконно-оптические кабели имеют минимальный радиус изгиба. Поэтому никогда не следует сгибать оптоволоконные кабели больше минимального радиуса изгиба. Это может привести к потерям на изгибе и разрывам составляющих волокон. Обычно минимальный радиус изгиба кабеля под нагрузкой в ​​20 раз превышает диаметр кабеля. Без нагрузки минимальный радиус изгиба в 15 раз превышает диаметр кабеля.

Кроме того, оптоволоконные кабели обладают максимальной прочностью на растяжение. Таким образом, нагрузка на кабель никогда не должна превышать это значение, так как это может изменить его характеристики и сократить срок его службы. Проверьте характеристику кабеля или техническое описание, чтобы узнать максимальную прочность кабеля на растяжение.

Другие параметры кабеля, которые необходимо учитывать, включают минимальную температуру установки и прочность кабеля на раздавливание.

Монтаж антенны – безопасность

Во время прокладки кабеля используйте утвержденную одежду для индивидуальной защиты. Сюда входят перчатки, защитные очки, каски, защитная обувь и светоотражающие дорожные жилеты. При работе рядом с транспортным потоком вам также необходимо оборудование для обеспечения безопасности дорожного движения, такое как конусы, баррикады и предупреждающие знаки.

Волокна, разорванные во время сращивания и заделки, могут быть опасны. Острые концы легко прокалывают кожу и обламываются. Когда это происходит, их может быть трудно найти и удалить. Кроме того, при заделке и сращивании оптоволокна используются различные химические очистители. Поэтому строго следуйте инструкциям производителя. Если есть что-то неясное, запросите у производителя паспорт безопасности материала (MSDS).

Вы будете тестировать оптоволоконные системы с использованием лазеров и светодиодов. Хотя испускаемые ими лучи невидимы невооруженным глазом, они могут серьезно повредить глаза. По этой причине вы не должны смотреть прямо на конец волокна. Особенно тот, к которому подключен светодиод или лазер. Если вы подозреваете, что случайно подвергли глаз воздействию светодиодного или лазерного луча, немедленно обратитесь к врачу.

Никогда не роняйте катушку. При разгрузке или загрузке кабельных барабанов примите необходимые превентивные меры, чтобы предотвратить столкновение или повреждение барабанов или кабелей. Не катите барабаны на большое расстояние. Вместо этого прокатайте его по обоим фланцам в соответствии с направлением, указанным стрелкой на фланце. Никогда не храните катушку на боку. Лучше хранить его на ровной поверхности. Поместите блоки под каждый фланец, чтобы предотвратить скатывание.

2. Монтаж антенны – Подготовка к прокладке кабеля

Прокладка оптоволоконных кабелей под землей сопряжена с риском прокола газопроводов, водопроводов, силовых кабелей и канализационных труб. Таким образом, воздушные волоконно-оптические кабели в этом отношении имеют явное преимущество. Тогда как подготовиться?

Обследование перед началом строительства

Спланируйте маршрут, по которому вы собираетесь прокладывать кабели. Изучите условия предпочтительного маршрута, в том числе проблемы с расчисткой деревьев, подъездных путей, проезжей части и других препятствий. Маршрут укладки должен иметь безопасную и просторную площадку, на которой можно загружать, разгружать и хранить кабельные барабаны. Оцените состояние опорных конструкций, а также возможность безопасного размещения кабелей.

Определите наиболее подходящий способ установки, а также требования к материалам и оборудованию. Определите места сращивания в соответствии с конструкцией передачи, чтобы обеспечить правильную длину заказа кабеля. Убедитесь, что места сращивания не находятся в опасных или неудобных местах.

Монтаж антенны – «Подготовка»

Монтаж кабеля антенны должен соответствовать правилам техники безопасности владельца столба. Владельцем столба может быть электроэнергетическая компания, телекоммуникационная компания или и то, и другое. Получив разрешение, владелец столба должен принять участие в подготовке столба к установке. Промышленность называет этот процесс «подготовкой».

Включает анализ нагрузки на опоры, добавление растяжек и, при необходимости, модернизацию опор. Возможно, вам придется переместить другие кабели на опоре, чтобы освободить место для нового оборудования. «Подготовка» может быть утомительным и деликатным занятием. Вы рискуете повредить столбы, кабели и провода. Таким образом, она составляет значительную часть общих затрат на установку воздушного кабеля.

3. Инструменты и материалы

Те же монтажные принадлежности, что и для медных кабелей, могут применяться и для оптоволоконных кабелей. Инструменты и материалы, которые вам понадобятся, как правило, включают следующее. Обратите внимание, что фактически необходимые инструменты будут варьироваться от одного набора к другому.

• Messenger Wire
• Lashing Wire
• Синтетические тяги
• Зажимы подвески
• подвесные крючки
• Кабельные блоки
• Кольцевые болты
• Кольцевые гайки

. инструменты для установки воздушных кабелей находятся в хорошем рабочем состоянии. Неправильно работающие инструменты могут травмировать персонал или повредить кабели.

4. Типы воздушных установок

Существует три основных типа надземных растений. Давайте посмотрим.

Антенный кабель, прикрепленный к несущему тросу

Прикрепите антенный кабель стальным или алюминиевым проводом к отдельному предварительно установленному несущему тросу. Вы можете размещать кабели, используя либо подвижную катушку, либо стационарную катушку. Выбор метода будет зависеть.

Метод с подвижной катушкой

В этом методе снимите кабель с катушки и поднимите его, пока он не окажется на уровне несущей жилы. После этого привяжите его к пряди, когда транспортное средство для размещения прибудет к следующему столбу. Метод движущегося барабана требует доступа транспортного средства со стороны размещения вехи. Убедитесь, что трасса кабеля находится вдали от растяжек, веток деревьев и других препятствий.

Метод с движущимся барабаном обеспечивает более высокую производительность, чем метод стационарного барабана. Это более простая процедура и менее затратная. Вам нужно меньше техников, чтобы завершить процесс. С другой стороны, проблемы с полосой отвода могут замедлить прогресс. Кроме того, необходимо постоянно следить за выравниванием кабельного барабана и кабельного желоба.

Метод стационарной катушки

Вы, скорее всего, будете использовать метод стационарной катушки, если на запланированном маршруте кабеля есть препятствия. Например, существующие кабели и провода, пересекающие запланированный путь. Требует установки временных кабельных блоков на несущем проводе.

Метод стационарного барабана состоит из двух отдельных операций. Сначала протяните кабель на место под несущей нитью для прокладки кабеля. Поддержите его с помощью тросовых блоков, свисающих с несущего троса. Во-вторых, привяжите трос к несущей пряди, начиная с конца троса. Двигайтесь в направлении, противоположном размещению кабеля, прежде чем остановиться в месте стационарной катушки.

Самонесущий кабель

Самонесущий кабель не требует несущих прядей при прокладке в воздухе. Вместо этого опору обеспечивают силовые элементы, встроенные в кабельную оболочку как часть заводской конструкции. Двумя наиболее распространенными самонесущими кабелями являются:

• Кабели ADSS имеют дополнительную арамидную нить на внешней оболочке для обеспечения собственной поддержки, что устраняет необходимость в несущей пряди. Вы, скорее всего, будете использовать ADSS, если планируете прокладывать кабели на больших расстояниях.
• Тросы-восьмерки получили свое название из-за формы поперечного сечения. Несущая прядь находится в верхней части троса и соединена тонкой пластиковой перемычкой.

Самонесущие кабели можно размещать с помощью техники подвижной или стационарной катушки. Несмотря на различия в конструкции размещения, метод установки кабелей ADSS и восьмерки одинаков. Например, оба могут использовать тупики.

Тупиковые опоры образуют точки крепления несущей стренги в начале и конце оптоволоконного кабеля. Они также выполняют роль опор. Подсоедините несущую прядь к тупиковым опорам, используя тупиковые фитинги, которые выдерживают растягивающую нагрузку пролета.

Существует два основных типа тупиковых фитингов: пряди и зажимы для намотки прядей. Strandvises захватывают нить мессенджера через картридж со сжатой гильзой. Захваты прядей имеют спиральную форму из высокопрочной стальной проволоки, обернутой вокруг несущей пряди.

Кабель микроканала, используемый в воздушной установке

Концепция микроканала позволяет размещать очень компактные оптоволоконные кабели малого диаметра.
