Люминесцентные лампы – это газоразрядные источники света. В них создается УФ излучение в процессе прохождения электрического заряда через пары ртути. В уловимое для человеческого глаза излучение оно преобразуется за счет специального покрытия на колбе – люминофора. Мощностью данных ламп меньше, чем накаливания, а световая отдача больше. За счет этого они в разы экономней.

Содержание:

1. Принцип работы и устройство

2. Область применения

3. Классификация

4. Маркировка

5. Люминофоры и спектр излучаемого света

6. Преимущества и недостатки

7. Безопасность и утилизация

8. Видео сравнения люминесцентных ламп и ламп накаливания

9. Вывод

Принцип работы и устройство

Лампочка состоит из таких элементов:

1. Трубка или колба. Этот компонент бывает разным в зависимости от исполнения.
2. Цоколь. Он может быть 1 или 2.
3. Нити накаливания, что расположены внутри.
4. На внутренней поверхности нанесен люминофор – важнейшая деталь.
5. Внутри содержится в вакуумных условиях инертный газ, пары ртути, под стабильным давлением.

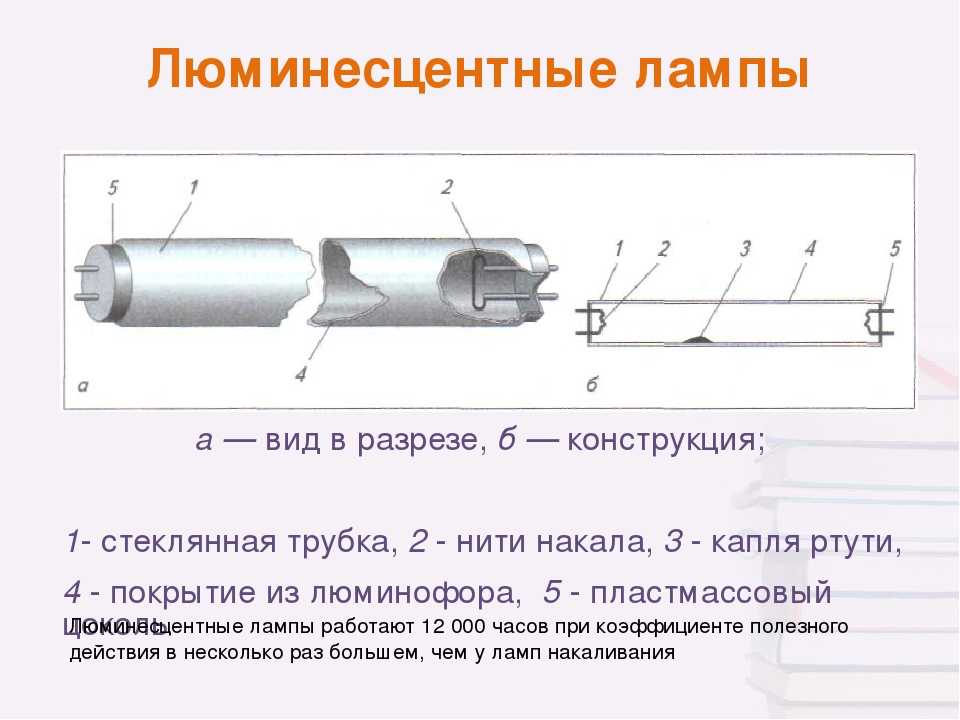

Устройство и принцип работы люминесцентной лампы

Когда лампочка включается, между электродами внутри возникает дуговой тлеющий разряд. Газ проводит ток и провоцирует появление УФ излучения. Люминофор поглощает его и воспроизводит заметный для человеческого зрения свет. В подобных источниках применены энергосберегающие технологии. Разряд внутри поддерживает термоэлектронная эмиссия заряженных частиц с поверхностью катода.

Важно! В зависимости от того какой люминофор нанесен могут быть разные оттенки свечения.

к содержанию ↑

Область применения

За счет незначительного энергопотребления такие лампы часто используются для общественных мест. В торговых центрах и офисах на потолках типа Армстронг монтируются именно ЛЛ линейного типа. Когда появились компактные изделия они стали очень востребованы в быту для освещения квартир и домов. ЛЛ заменили собой стандартные лампы накаливания.

Особенно часто их используют в местах, где есть критические требования к цветопередаче. Конкретней:

• Больницы.
• Школы, в том числе для освещения коридоров и классов.
• Стоматологические клиники.
• Ювелирные мастерские.
• Парикмахерские.
• Магазины.
• Музеи.
• Типографии.
• Покрасочные цехи в автомастерских, текстильных цехах, графических студиях.

Люминесцентное освещение в подземном переходе

Их рационально использовать для основного освещения помещений большого размера. Качество освещения улучшается, а энергопотребление снижается на 50% как минимум. Часто используются в подсветке места работы, исторических строений, световой рекламе.

к содержанию ↑

Классификация

Разновидностей люминесцентных лам существует много, ведь они используются не только для освещения помещений, но и для специфических целей. К примеру, лечебных. Они отличаются по вариантам исполнения, что также влияет на сферу применения.

Варианты исполнения

Изначально такие лампы были исключительно линейными, но с развитием технологий появились и компактные. Оба вида имеют одинаковые свойства, негативные и положительные стороны. Данную группу можно назвать общие, так как, по сути, они отличаются формой колбы и в определенной мере конструкцией.

Линейные лампы

Это ртутная лампа прямого, кольцевого или U-образного исполнения. Такие имеют классификацию по:

1. Длине.
2. Диаметру колбы.

При этом чем больше по габаритам лампа, тем она мощнее. Для линейных ламп используется цоколь G13, а диаметр колбы: Т4, Т5, Т8, Т10, Т12. Цифры после «Т» означают диаметр стеклянного элемента, выраженный в дюймах. Указанные выше типоразмеры считаются стандартными.

Линейные лампы разных размеров

Основное отличие подобной конфигурации в том, что она имеет вваренные электроды по краям, которые направлены внутрь изделия. Снаружи установлены цоколи с контактными штырьками для подключения ее в цепь.

Линейные лампы преимущественно используют в офисах, торговых центрах, транспорте, других общественных местах. Все потому что они потребляют не больше 15% электроэнергии, если брать за 100% потребления энергию лампочкой накаливания.

Компактные

Компактные классифицируются по:

• Форме и размеру колбы.
• Размеру и типу цоколя.

В основном колба в них изогнутая, и «сложена» в виде спирали или в другую форму. За счет этого они и компактны. Использование в бытовых условиях очень удобное и практичное. Ведь можно найти изделие со стандартным цоколем (е27) и устанавливать в любой бытовой светильник без какой-либо его переделки. Кроме того, цоколи бывают: g-11, g23 и другие.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Как только КЛЛ появились, они практически вытеснили использование ламп накаливания в люстрах, бра, светильниках в различных помещениях, в том числе в детской. В первую очередь за счет своей энергоэффективности.

Компактные люминесцентные лампы

Есть ЛЛ с улучшенной светопередачей. Эта их особенность достигается за счет нанесения нескольких слоев люминофора. Как результат, они качественней ретранслируют цвета. Могут быть как линейного, так и компактного исполнения.

Специальные

Основное отличие их от стандартных люминесцентных ламп дневного света – это спектр излучения. Существуют такие специальные:

• Лампы дневного света, отвечающие повышенным требованиям по цветопередаче. Используются для типографий, музеев, картинных галерей.
• Источники света со спектральным излучением близким к солнечному. Часто используются в медицинских целях для проведения светотерапии.
• Для растений (рассады в том числе) и аквариумов, обозначаются fluora. Для них характерен усиленный спектральный диапазон синего и красного. Он оказывает положительное влияние на фотобиологические процессы. Могут использоваться даже в саду или в собственной теплице.

Люминесцентная лампа для подсветки растений

• Аквариумные с преобладанием синего спектра и ультрафиолета. Они помогают создать оптимальные условия для роста кораллов. Отдельные виды способны при таком освещении флуоресцировать.
• Изделия для освещения помещений, в которых содержаться птицы. Их спектр излучения характеризуется присутствием ближнего ультрафиолета. Это способствует созданию оптимальных условий для птиц, очень приближенных к естественным, применять их стараются в домашних условиях в холодное время года, а на фабриках круглогодично.
• Лампы с разной цветностью: зеленые, синие, фиолетовые, красные, желтые и др. Активно используются для создания световых эффектов, к примеру, в ночных клубах и других развлекательных заведениях. Достигается световой эффект за счет окрашивания колбы или покрытия ее специальным составом люминофора изнутри. Подобные цветные лампы розового оттенка активно используются для подсветки мясных витрин в магазинах. Они делают мясо привлекательным для глаз, а значит, покупатель с большей вероятностью его купит.
• Лампы для соляриев. Еще одно направление среди специальных люминесцентных осветительных элементов.
• УФ лампы из черного стекла, переносные. Используются в сфере лабораторных исследований.
• Лампы для стерилизации и озонирования – ртутно-кварцевые и бактерицидные, гигиенические.

Важно! Разные типы ЛЛ специального назначения активно используются в механике, текстильном, пищевом производстве, криминалистике, сельскохозяйственной сфере.

к содержанию ↑

Маркировка

Разбираться в маркировке люминесцентных ламп просто необходимо, чтобы правильно выбирать источник освещения для своих потребностей. На металлических элементах или колбе могут быть нанесены буквы и цифры, что они значат понять несложно.

Маркировка ЛЛ разных производителей

Первое что удастся обнаружить это буква Л – она расшифровывается, что лампа люминесцентная. Далее, проставляется:

• Б – означает белый свет или white.
• Д – дневной.
• У – универсальный.
• ХБ – холодный белый или просто cool.
• ТБ – теплый белый.
• Е – естественно белый.
• К, Ж, З, Г, С – соответственно красный, желтый, зеленый, голубой, синий.
• УФ – ультрафиолетовый.

Следующие обозначение расскажет о диаметре колбы. Считается, что чем он больше, тем дольше будет служить лампа. Чаще всего встречаются изделия с диаметром – 18, 26 и 38 м. Перед цифрой, которая обозначает диаметр, стоит буква «Т».

Следующий важный параметр мощность. Отталкиваясь от этого показателя, удастся определить, какое по размерам помещение удастся осветить. Обозначается W (Ватт), цифра после это мощность. К примеру, 13 W, 18 W, обозначение может быть и таким 9 Вт, 28 Вт.

Следующий параметр в маркировке физическая характеристика цоколя. Варианты обозначения:

1. FS – один.
2. FD – двухцокольная или трубчатая.
3. FB – так подписывается компактная.

Напряжение в сети обозначается в вольтах. Варианты нанесенной маркировки: 127 В или 220 В. И последнее обозначения, которое можно найти на колбе это ее форма. Варианты:

• U – дуга, подковообразная.
• 4U – четырехдуговая.
• S – спиральная.
• C – свеча.
• G – шарообразная.
• R – рефлекторная.
• T – в виде таблетки.

Форма колбы указывается в маркировке

Важно! Последняя маркировка практически не используется для стандартных ламп дневного света.

Располагаться эти обозначения могут и в другом порядке.

к содержанию ↑

Люминофоры и спектр излучаемого света

Существует мнение, что излучаемый рассматриваемыми лампами свет неприятен для глаз, а предметы имеют искаженный цвет. Это происходит по нескольким причинам:

• Синие и зеленые линии в спектре.
• Неправильно подобранного типа ламп, в нем использован не тот, что требуется в конкретных условиях люминофор.

В ЛЛ, которые относятся к недорогим, используется галофосфатный люминофор, его спектр излучения преимущественно желтый и синий, красного и зеленого значительно меньше. Для глаза свет воспринимается как белый, но при отражении от предметов их цвет выглядит искаженным. Но у таких источников света существенное преимущество – они обеспечивают наивысшую светоотдачу.

Люминесцентные лампы с разным люминофором

В более дорогих лампах наноситься трехполосный и пятиполосный люминофор. Он обеспечивает более равномерное распределение излучения в части видимого спектра. Как результат, предметы, от которых он отбивается, выглядят более естественными.

Совет! Чтобы в домашних условиях оценить спектр лампы можно использовать обычные компакт-диски. На источник света следует посмотреть в отражении диска. В дифракционной линии удастся рассмотреть спектральные линии люминофора.

к содержанию ↑

Основные достоинства подробно:

1. Высокий КПД и большая светоотдача, если сравнивать с лампами накаливания, что позволяет экономить энергию.
2. Разные цвета и оттенки – существенный плюс в современных условиях.
3. Спектр излучения ближе к солнечному.
4. Рассеивание света, поток идет по всей колбе, а не только по нити накала.
5. Продолжительный срок службы – производитель гарантирует до 20 тыс. часов. Такой показатель удастся достичь только при условии достаточного качества электропитания и соблюдения количества включений/выключений. То есть, сколько она реально прослужит, зависит от правильности использования.
6. Слабый нагрев, то есть они не будут перегревать плафон, то есть она отвечает нормам пожарной безопасности. Светиться при этом лучше лампы накала.
7. Питание от сети 220В.
8. Подходят для стандартных бытовых осветительных приборов, которые используются в спальне, гостиной, кухне. Установка компактных ламп не требует какой-либо переделки.
9. Небольшой вес лампы, то есть и вся люстра не будет много весить.

Люминесцентные лампы очень экономны

Недостатки:

• Необходимость специальной утилизации –главный минус.
• Мигание, от чего устают глаза. Меньше мигать она будет, если используется балласт.
• Необходимость подключения пускорегулирующего оборудования.
• Лампы достаточно хрупкие.
• Люминофор изнашивается, что приводит к изменению спектра.
• Возможность использование при нормальной температуре. Работать она может только в диапазоне от -40 до + 50 градусов.
• Чувствительность к повышенной влажности.
• Задержка включения – необходимо время для разогрева. То есть они не сразу запускаются и дают тот свет, который способны, через пару минут он становиться ярче.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Одними из самых качественных считаются лампы от торговых брендов Philips (Филипс) и Osram (Осрам). Цены лампочек этих марок вполне доступны.

к содержанию ↑

Безопасность и утилизация

Когда люминесцентная лампа исправна (нет трещин и других повреждений на колбе) ее использование абсолютно безопасно для человека, животных, растений. Но с ними следует обращаться предельно аккуратно, ведь внутри содержатся пары ртути. Даже в тех небольших количествах, они способны принести вред человеку.

Люминесцентные лампы нельзя выбрасывать с обычным бытовым мусором после отработки срока эксплуатации. При попадании в почву способны загрязнять огромные площади. Если пары ртути проникнут в воду она будет медленно отравлять все живое. Функционируют пункты приема таких ламп, в которых бесплатно можно сдать опасный бытовой мусор подобного типа.

Контейнеры для утилизации люминесцентных ламп

Важно! Если лампа, новая или старая, имеет следы повреждения, трещины, пробои использовать ее нельзя ни при каких условиях. При покупке каждую лампу следует проверить не только на работоспособность, но и на целостность.

Обращение с довольно хрупкими лампами должно быть аккуратным. Ремонт их своим силами, в том числе разборка, запрещена. Еще один важный момент, люминофор, что находится внутри колбы, со временем утратит свойства, поэтому меняется спектр. Как раз по этой причине использовать дольше указанного срока на упаковке такую лампочку нежелательно, даже если она еще не перегорела.

Переработка рассматриваемых ламп в заводских условиях проводится при необходимых условиях безопасности. В таком случае они не вредят экологии. При этом применяются разные методы извлечения опасных паров ртути. Остатки ламп отправляются на вторичную переработку.

к содержанию ↑

Видео сравнения люминесцентных ламп и ламп накаливания

В видео можно ознакомиться с детальным описанием люминесцентных ламп их техническими особенностями.

Вывод

Люминесцентные лампы более практичное решение для освещения дома и общественных мест. Правда, с появлением светодиодных источников света их востребованность несколько снизилась.

Предыдущая

ЛюминесцентныеОсобенности контейнеров для хранения люминесцентных ламп

Следующая

ЛюминесцентныеКакую лампу Т8 выбрать: LED или люминесцентная + простая переделка светильника

Лампы люминесцентные – устройство и принцип работы

Люминесцентная лампа – это искусственный газоразрядный источник света, в котором электрический разряд в парах ртути вызывает свечение люминофора, которым покрыта внутренняя поверхность стеклянной трубки лампы. Первую газоразрядную лампу изобрел немецкий ученый Генрих Гейслер в 1856 году.

Люминесцентная лампа, при одинаковой потребляемой мощности светит в несколько раз ярче, чем лампа накаливания. Срок службы люминесцентных ламп составляет до 5 лет и напрямую зависит не от времени ее свечения, а от количества включений.

Люминесцентные лампы выпускаются в двух исполнениях – линейные и компактные. Линейные имеют вид трубки с контактами на торцах. В компактных лампах, для уменьшения габаритных размеров трубка изогнута и вписана в форму цилиндра.

Линейные люминесцентные лампы

Линейные люминесцентные лампы из-за больших размеров в быту применяются редко. Они в основном используются для освещения производственных и складских помещений, залов, офисов, магазинов, общественных мест. Так как срок их службы на порядок больше, чем срок службы ламп накаливания, то существенно снижаются затраты на обслуживание.

На счет экономии электроэнергии могу сказать следующее. Я провел измерения, и оказалось, что мощность, потребляемая 38 ваттной люминесцентной лампой практически равна мощности, потребляемой 80 ваттной лампочкой накаливания. Это связано с тем, что половина мощности теряется на дросселе (электромагнитном балласте). В дополнение дроссель еще издает акустический шум частотой 50 Гц, а перед выходом из строя, лампы начинают мигать, что тоже не приносит радости.

В современных светильниках с линейными люминесцентными лампами электромагнитный балласт заменен электронным, что существенно повысило КПД светильников, исчез шум и мигание. Но главная проблема до сих пор до конца не решена. В каждой лампе находится до 70 мг ртути в жидком виде, а возможность сдать на утилизацию вышедшие из строя лампы в настоящее время во многих селениях отсутствует. Не один раз наблюдал случаи падения ламп из рук электриков при замене. Лампа разбивалась, и мелкие шарики ртути раскатывались по полу. Их как могли, собирали в пакетик и выбрасывали в урну. Иногда, понимая опасность ртути, место падения промывали водным раствором хлорного железа или хлорки.

Правительство России 3 сентября 2010 года выпустило Постановление №681 «Об утверждении Правил обращения с отходами производства и потребления в части осветительных устройств, электрических ламп, ненадлежащие сбор, накопление, использование, обезвреживание, транспортирование и размещение которых может повлечь причинение вреда жизни, здоровью граждан, вреда животным, растениям и окружающей среде», в котором подробно описана вся процедура обращения и утилизации отработанных ламп. Но в конечном итоге все зависит от человека, а наше общество еще не в полной мере осознает опасность для всего живого, которую несет в себе ртуть.

Схема подключения люминесцентной лампы

с электромагнитным балластом

Подключаются люминесцентные лампы с электромагнитным балластом в соответствии с ниже представленной электрической схемой.

При подаче питающего напряжения на схему, в первоначальный момент времени, полное напряжение питающей сети, пройдя через дроссель, нити накала лампы, прикладывается к выводам стартера. Стартер представляет собой неоновую лампочку с двумя контактами, на одном из которых приварена биметаллическая пластина. Напряжение ионизирует неон и через стартер начинает проходить значительный ток, который разогревает газ и биметаллическую пластину. Пластина изгибается и замыкает выводы стартера. По замкнутой цепи начинает проходить электрический ток и разогревает нити накала лампы.

Разогрев способствует возникновению в лампе свечения при более низком напряжении. Когда лампа засветила, напряжение на стартере падает до величины, неспособной ионизировать неон и стартер автоматически отключается, нити накала обесточиваются и больше не участвует в работе лампы до следующего ее включения. Стартер можно заменить обыкновенной кнопкой, например от электрического звонка. Тогда подав на лампу напряжение, достаточно нажать и удерживать кнопку до тех пор, пока она не зажжется.

Для того, чтобы лампа не вышла из строя, (при разряде в лампе, сопротивление газа в ней резко уменьшается) устанавливается дроссель, который ограничивает ток до требуемой, в зависимости от мощности лампы, величины и за счет самоиндукции обеспечивает надежный запуск лампы. Конденсатор (компенсирующий) служит для уменьшения величины cos φ (повышает КПД) и одновременно подавляет помехи, возникающие во время пуска. Внутри стартера тоже устанавливается конденсатор небольшой емкости, выполняющий функцию расширения импульса пробоя неона, подавления помех и искрогашения.

Достоинства и недостатки схемы подключения люминесцентной лампы

с электромагнитным балластом

Светильники с люминесцентными лампами, выполненные по электрической схеме с электромагнитным балластом имеют простую конструкцию, высокую надёжность и низкую стоимость. Но имеют следующие недостатки: — большое потребление электроэнергии, по мере старения дросселя возрастающий низкочастотный гул, большое время запуска, снижение яркости при температуре ниже 10 °C, не гарантированный запуск при отрицательных температурах, мерцание с частотой 100 Гц (опасно при работе на оборудовании с вращающимися деталями из-за возникновения стробоскопического эффекта, при совпадении частот кажется, что деталь не вращается), мигание лампы при выработке ресурса, большие габариты и вес.

Подключение люминесцентной лампы через электронный балласт

В современных светильниках с люминесцентными лампами вместо дросселя и стартера используется электронный балласт.

Замена дросселя и стартера электронным балластом (пускорегулирующим устройством) позволила избавиться практически от всех выше перечисленных недостатков. Светильники стали намного меньше потреблять электроэнергии и исчезло мерцание света, срок службы ламп, за счет подачи стабильного питающего напряжения увеличился до 50%. У светильников с пускорегулирующим устройством исключена возможность появление акустического шума в виде низкочастотного гула и мигание ламп при неисправности электрической схемы. В дополнение появилась возможность управлять режимом пуска ламп, холодным пуском (лампа зажигается мгновенно), горячим (лампа загорается в течение 0,5-1 секунды) и плавным пуском (постепенное увеличение яркости свечения в течение заданного интервала времени). При этом цена светильников в целом увеличилась незначительно.

Как очевидно со всех точек зрения, замена светильников с электромагнитным балластом на светильники с электронным пускорегулирующим устройством вполне оправдана. Можно существенно сэкономить, если заменить только дроссель и стартер электронным пускорегулирующим устройством, а арматуру светильника оставить старую. Такая работа по силам электрику любой квалификации.

Замена люминесцентных ламп светодиодными лампами

В настоящее время на смену светильникам с линейными люминесцентными лампами появились светодиодные, которые практически не имеют перечисленных выше недостатков. Они отличаются малым потреблением электроэнергии, длительным сроком службы, и не требуют специальной утилизации. В светодиодных светильниках вместо люминесцентных линейных ламп устанавливают светодиодные. Пока такие светильники достаточно дорогие, но можно снизить стоимость замены, если старый светильник с люминесцентными лампами самостоятельно модернизировать, заменив в них люминесцентные лампы светодиодными.

В продаже есть светодиодные лампы, которые по геометрическим размерам и способу подключения полностью взаимозаменяемые с классическими люминесцентными лампами. Инструкция с примером выполнения подобной замены приведена в статье сайта «Как заменить люминесцентные линейные лампы в светильниках светодиодами».

Компактные люминесцентные лампы

Хотя современные линейные люминесцентные лампы имеют множество достоинств, однако для использования в быту они не подходят, так как имеют большие габариты и ограничивают возможности дизайна в квартире. Благодаря техническому прогрессу, появилась возможность трубки линейных ламп изгибать в любую форму и сделать электронный балласт малогабаритным. Запатентована компактная люминесцентная лапа была в 1984 году. Размер компактной лампочки стал соизмерим с лампочками накаливания, и появилась возможность заменять последние без переделки светильников. Совсем недавно компактные лампочки называли энергосберегающими лампами, но с появлением светодиодных ламп, это название стало не соответствовать действительности.

Принцип работы компактной лампы не отличается от принципа работы линейной люминесцентной лампы. Так же на концах трубки имеются две нити накала, между которыми при приложении напряжения возникает дуговой разряд, излучающий ультрафиолетовые волны, под действием которых люминофор начинает светиться.

Срок службы компактной лампы

Срок службы компактных ламп по данным производителей составляет 8000 часов и существенно сокращается от нестабильности питающего напряжения в сети, частотой включения-выключения лампы, работой в условиях пониженной или повышенной температуры окружающей среды. Как показала практика, чаще всего компактные лампы выходят из строя по причине перегорания нитей накала. Второе место занимает отказ радиоэлементов в схеме электронного балласта.

Конструкция компактной лампы

Конструкция компактной лампы представляет собой две чашки из термостойкой пластмассы, в одной закреплена трубка, а на другой установлен цоколь. Компактные лампы, как и лампы накаливания, выпускаются с цоколями Е14, Е27 и E40, это позволяет вкручивать их в существующие светильники вместо ламп накаливания. В полости чашек находится печатная плата, на которой размещена схема пускорегулирующего устройства. Такая конструкция позволяет разобрать лампу, проверить целостность нитей накала и в случае их исправности отремонтировать электронику. Если нить накала в обрыве, то лампа подлежит утилизации.

Часть потребляемой компактной лампочкой мощности теряется и выделяется в схеме пускорегулирующего устройства в виде тепла. Так как в чашках перфорация для циркуляции воздуха для охлаждения отсутствует, то радиоэлементам приходится работать в области предельной температуры. Эти условия существенно снижают срок службы радиоэлементов, особенно высоковольтного электролитического конденсатора. Таким образом, выход из строя радиоэлементов является одной из причин перегорания нитей накала лампы.

Выше приведена типовая электрическая схема пускорегулирующего устройства. Качественное пускорегулирующее устройство должно зажигать лампу спустя 0,5-1 секунду после ее включения, то есть, когда нити накала уже разогрелись. Такой режим включения существенно продлевает срок службы нитей накала и как следствие, самой лампы.

Цветовая температура компактной лампы

В продаже представлены компактные люминесцентные лампы цветовых температур 2700°K, 3300°K, 4200°K, 5100°K, 6400°K. Чем выше число, тем белее излучаемый свет. Лампа с цветовой температурой 2700°K излучает свет, как лампа накаливания, 4200°K светит теплым белым цветом, а 6400°K холодным белым. Восприятие человеком света зависит от времени суток. В дневное время лучше воспринимается белый свет, а в вечернее и ночное – с желтым оттенком, как светит лампа накаливания. Этот факт надо учитывать при выборе компактной лампы.

В настоящее время компактные лампы, еще не успев вытеснить из эксплуатации лампы накаливания, уже морально устарели. На смену им пришли светодиодные лампы, многократно превосходящие по техническим характеристикам люминесцентные лампы.

Эдуард 20.12.2013

Здравствуйте, Александр Николаевич.

Можно ли восстановить работоспособность энергосберегающей лампы в домашних условиях. Внешне целая, включалась только месяц. Лампа «КОСМОС» Е27 4000К. Заранее спасибо.

Александр

Доброго вечера, Эдуард!

Вскройте лампочку, лезвием плоской отвертки можно разъединить части корпуса. Если что-то сгорело (запах гари чувствуется сразу после вскрытия), то в утиль.

Если вздулся электролитический конденсатор (цилиндрической формы, большой на длинных выводах), то замена его вполне может восстановить работоспособность лампочки.

Если внешне все хорошо, то можно прозвонить мультиметром накальные обмотки, их две, провода от них накручены на четырех граненых штырька. Сопротивление должно быть несколько Ом. Если, обрыв в утиль.

Если ничего не обнаружили, то тоже в утиль, так как в данном случае ремонт экономически нецелесообразен.

Люминесцентные лампы

Люминесцентные лампы используются в промышленном машинном зрении для освещения больших площадей. Таким образом можно освещать даже целые зоны цеха, станции наполнения и укладки на поддоны, узлы машин и т. д. Однако для обработки изображений их всегда следует использовать в сочетании с электронным балластом, чтобы избежать эффектов мерцания в результирующем изображении с камеры. На самом деле они используются только в форме стержня, трубки круглой формы встречаются довольно редко.

Видео: мерцание флуоресцентной подсветки с частотой 50 Гц в замедленной съемке

Типичные свойства, используемые в промышленном машинном зрении

Принцип работы люминесцентной лампы

Люминесцентные лампы также обычно называют «неоновым светом» или люминесцентным светом. Люминесцентная лампа основана на принципе газоразрядной лампы низкого давления. Благородный газ (неон/аргон) вместе с парами ртути ионизируется с помощью напряжения зажигания. Таким образом, смесь становится электропроводной, генерируется высокоэнергетическая плазма низкого давления.

Эта возможность генерировать свет основана на электронных переходах внутри атомных структур газовой смеси. Возбужденные электроны переходят с более высоких энергетических уровней на более низкие и при этом излучают в основном ультрафиолетовый свет. Из-за очень дискретных атомных переходов для газоразрядных ламп характерны довольно узкополосные спектры излучения.

Видимый спектр обычной неоновой трубки (типичный пример

Для получения видимого дневного света трубка изнутри покрыта флуоресцентным веществом (= люминесцентным материалом).

Эти покрытия поглощают нежелательный ультрафиолетовый свет и излучают разные цвета в зависимости от газового наполнения трубки и покрытия. Трубки доступны в продаже в различных оттенках белого (например, теплый белый, нейтральный белый, дневной белый и т. д.). Цветной свет также возможен, но не очень часто используется для промышленной обработки изображений.

Важно для промышленного машинного зрения

• Неоновый свет никогда не генерирует непрерывный спектр излучения, а состоит из различных отдельных диапазонов длин волн.
• Несмотря на кажущийся долгий срок службы в несколько тысяч часов, после нескольких месяцев непрерывной работы приходится мириться со значительными потерями яркости. Эту проблему можно решить циклической заменой трубок. Так как одна лампа часто содержит несколько трубок, их заменяют со смещением во времени. Если прибл. Установлено 4 трубки, одна из трубок заменяется каждые четыре-шесть недель. В среднем трубы таким образом остаются в эксплуатации от 4 до 6 месяцев. Возраст, яркость, цветовая температура и т. д. — это всегда микс из нескольких ламп.
• Для использования люминесцентных ламп строго требуется электронный балласт. Типичный эффект мерцания 50 Гц очень мешает при любом надлежащем осмотре, используя балласт 25 кГц, этих проблем можно в основном избежать.
• Чем дольше время работы, тем сильнее повреждается флуоресцентный слой, преобразующий УФ-излучение в видимый свет. Со временем лампа будет излучать более коротковолновый свет. Для критических цветовых применений следует периодически выполнять баланс белого, а отдельные трубки следует регулярно заменять в циклическом режиме.

Что такое флуоресцентное освещение?

Флуоресцентное освещение. Вы, наверное, уже имеете представление о том, что это такое. Может быть, вы даже немного понимаете, как это работает.

Конечно, известно, что флуоресцентное освещение вредит глазам и портит цвет лица.

Но флуоресцентное освещение имеет гораздо больше, чем не совсем идеальные побочные эффекты, включая некоторые приятные преимущества.

Вот что мы обсуждаем в этом посте:

• Как работают люминесцентные лампы
• Зачем люминесцентным лампам нужен балласт
• Где использовать линейные люминесцентные лампы
• Плюсы и минусы линейных люминесцентных ламп

Что такое флуоресцентное освещение?

Флуоресцентное освещение — это очень универсальный тип освещения, с которым вы, скорее всего, столкнетесь в офисе, школе или продуктовом магазине. Он известен своей энергоэффективностью по сравнению с лампами накаливания и галогенными лампами и более низкой ценой по сравнению со светодиодами.

Существует несколько различных типов люминесцентных ламп, включая линейные люминесцентные лампы, изогнутые люминесцентные лампы, круглые люминесцентные лампы и компактные люминесцентные лампы.

В этом посте мы сосредоточимся на линейных люминесцентных лампах из-за их популярности. Люминесцентные лампы обычно используются в потолочных светильниках, таких как трофферы, во всех типах коммерческих зданий.

Как работают люминесцентные лампы?

Флуоресцентное освещение зависит от химической реакции внутри стеклянной трубки для создания света. Эта химическая реакция включает взаимодействие газов и паров ртути, в результате чего возникает невидимый ультрафиолетовый свет. Этот невидимый ультрафиолетовый свет освещает люминофорный порошок, покрывающий внутреннюю часть стеклянной трубки, излучая белый «флуоресцентный» свет.

Вот более подробное описание процесса:

Электричество сначала поступает в осветительную арматуру, как троффер, и через балласт. Балласт, который регулирует напряжение, ток и т. д. и необходим для работы люминесцентной лампы, подает электричество на контакты люминесцентной лампы на обоих концах.

Подробнее: Что такое балласт и как он работает?

Затем, после того как электричество проходит через контакты, оно течет к электродам внутри герметичной стеклянной трубки, которая находится под низким давлением. Электроны начинают путешествовать по трубке от одного катода к другому.

Внутри стеклянной трубки находятся инертные газы и ртуть, которые возбуждаются электрическим током. Ртуть испаряется по мере прохождения электричества, и газы начинают реагировать друг с другом, создавая невидимый ультрафиолетовый свет, который мы на самом деле не можем увидеть невооруженным глазом.

Но мы, очевидно, замечаем люминесцентные лампы, излучающие свет, так что же именно мы видим?

Каждая люминесцентная лампа покрыта люминофорным порошком. Если вы засунете палец в тюбик и потрете его внутреннюю часть, это будет выглядеть так, будто вы только что насладились пончиком в порошке.

Это люминофорное покрытие светится, когда оно возбуждается невидимым ультрафиолетовым светом, и это то, что мы видим своими глазами — светящийся люминофорный порошок, создающий «белый свет». Отсюда и термин «флюоресцентный» — «светящийся белым светом».

Из-за того, что в люминесцентных лампах содержится ртуть, важно утилизировать ваши лампы после того, как они перегорели. У нас есть услуга по переработке, которая позволяет легко и быстро убрать старые перегоревшие лампы из вашего шкафа и выбросить их из головы. Мы также продаем ящики для вторсырья.

Зачем люминесцентным лампам балласт?

Основное назначение балласта — улавливать переменный ток, проходящий по проводам в ваших стенах — буквально волнами, вверх и вниз — и превращать его в постоянный и прямой поток электричества. Это стабилизирует и поддерживает химическую реакцию, происходящую внутри колбы.

Чтобы выбрать правильный балласт для ваших ламп, вам необходимо ответить на следующие три вопроса:

1. Какой тип лампы требует питания? (Например, это Т8, Т5? 4 фута? 2 фута? и т. д.)
2. Сколько ламп нужно питание?
3. Какое напряжение поступает на прибор?

Балласты влияют на потребление энергии с помощью так называемого коэффициента балласта. Узнайте больше о коэффициенте балласта и о том, как он влияет на потребление энергии, здесь.

Почему флуоресцентные лампы становятся розовыми и оранжевыми?

Если вы посмотрите на большую комнату, которая освещена в основном люминесцентными лампами, есть большая вероятность, что вы увидите всевозможные цвета, исходящие от потолка. Почему?

Эта концепция называется «изменение цвета». Чем дольше горят флуоресцентные лампы, тем больше вероятность того, что химические свойства изменятся и вызовут несбалансированную реакцию, в результате чего флуоресценция станет менее белой и менее яркой, чем раньше.

Если постоянство действительно важно для вашего проекта освещения, вы можете рассмотреть возможность групповой замены этих ламп. Заменяя все трубки партиями, вы можете решить проблему несовместимости цветов и яркости в вашем пространстве.

Еще одним соображением является обновление светодиодов для ваших ламп. О вариантах светодиодных трубок T8 мы рассказываем в этой статье.

В чем разница между линейными люминесцентными лампами и компактными люминесцентными лампами?

Для пояснения: как линейные, так и компактные люминесцентные лампы используют одну и ту же технологию для получения искусственного света. Самая большая разница заключается в форм-факторе — или размере и конфигурации — ламп КЛЛ.

Компактные люминесцентные лампы (КЛЛ) представляют собой усовершенствование технологии линейных люминесцентных ламп, потребляющих меньше энергии. Они также предназначены для ввинчивания в обычную розетку накаливания или для подключения к утопленной банке. Их часто называют «пружинными лампами» или «подключаемыми» компактными люминесцентными лампами в зависимости от назначения и формы

Узнайте больше о компактных люминесцентных лампах в нашей статье  «Что такое КЛЛ-лампы и где их следует использовать?»

Где вы используете линейное люминесцентное освещение?

Хотя люминесцентные лампы используются в самых разных областях, они не везде хорошо работают. Наиболее распространенной причиной, по которой люди используют люминесцентные лампы, является экономия энергии с минимальными первоначальными затратами.

Вот некоторые типичные области применения линейного люминесцентного освещения:

Коммерческие офисы

Как правило, офисные помещения не слишком озабочены декоративным и акцентирующим освещением. Основным приоритетом является общее освещение, функциональное для офисной среды. Из-за этого линейные люминесцентные лампы являются основными лампами, используемыми в офисных помещениях в США.

Склады

Если вы не знакомы с высокопроизводительными T5, вам необходимо это сделать. Эти лампы могут работать до 90 000 часов и производить больше света (люменов), чем более толстые линейные люминесцентные лампы, такие как T12 и T8. Из-за этого они являются отличным выбором для складов или любых высоких потолков, где требуется значительное количество света.

Больницы

Подобно офисным помещениям, в больницах также используются линейные люминесцентные лампы для экономии энергии и получения белого, чистого и эффективного источника света.

Магазины розничной торговли

При создании уникального дизайна освещения для розничной торговли мы рекомендуем правило 20/80 — 20 процентов вашего освещения должно быть декоративным и уникальным (например, настенные бра, люстры, облачные чаши). И 80 процентов из них должно составлять стандартное общее освещение.

В универмагах, таких как Macy’s, JC Penney, Kohl’s и Target, 80-процентное общее освещение является основной территорией для линейных флуоресцентных ламп.

Плюсы и минусы линейного люминесцентного освещения

Плюсы линейного люминесцентного освещения

• Энергоэффективность

  При переходе с ламп накаливания или галогенных ламп на линейные люминесцентные лампы вы можете рассчитывать на 40-процентную экономию на счетах за электроэнергию.

• Разнообразие цветовых температур

  Если вам нужно пространство с действительно «холодной температурой», например, в коридоре больницы или на станции метро, ​​флуоресцентные лампы обеспечивают цветовую температуру до 6500 Кельвинов. Хотя существует не так много приложений, требующих такого холодного света, диапазон цветов от теплого до холодного является точкой гибкости для флуоресцентных ламп.

• Стоимость

  По сравнению со светодиодами линейные люминесцентные лампы более доступны по цене. Светодиод, по сути, привел к снижению цен на флуоресцентные лампы за последние несколько лет.

Линейные флуоресцентные лампы

• Изменение цвета или снижение светового потока

  Как мы упоминали выше, чем дольше горят флуоресцентные лампы, тем больше вероятность того, что химические свойства изменятся, вызывая несбалансированную реакцию, что сделает флуоресценцию менее белой и менее ярко, чем когда-то. Светоотдача снижается, и со временем ваше освещение может выглядеть как лоскутное одеяло.

• Резкий свет

  Люминесцентные лампы вредны для глаз! Если вы обнаружите, что ваши глаза часто налиты кровью или сохнут, вы можете оценить источник света, под которым вы находитесь большую часть дня.
