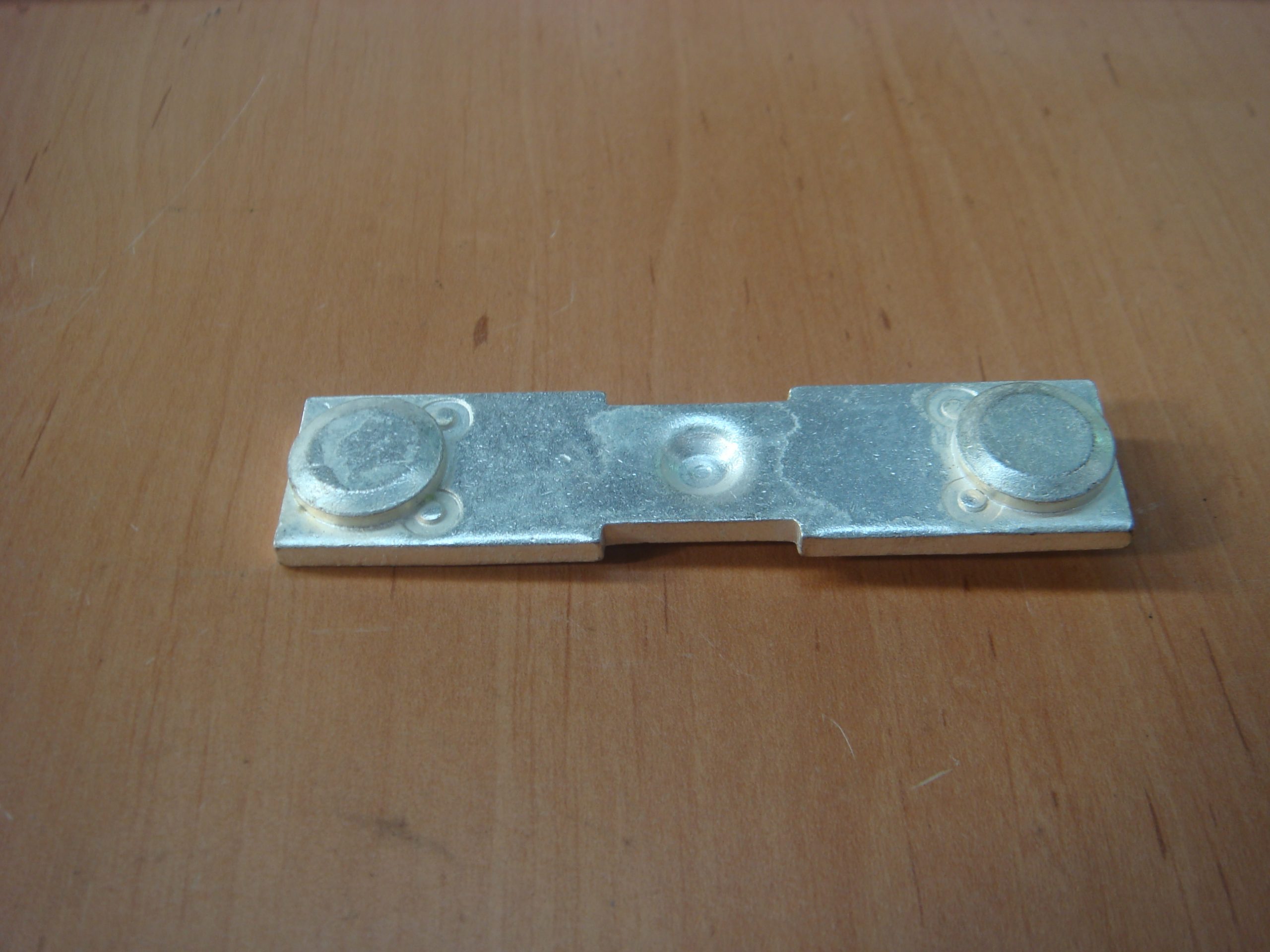

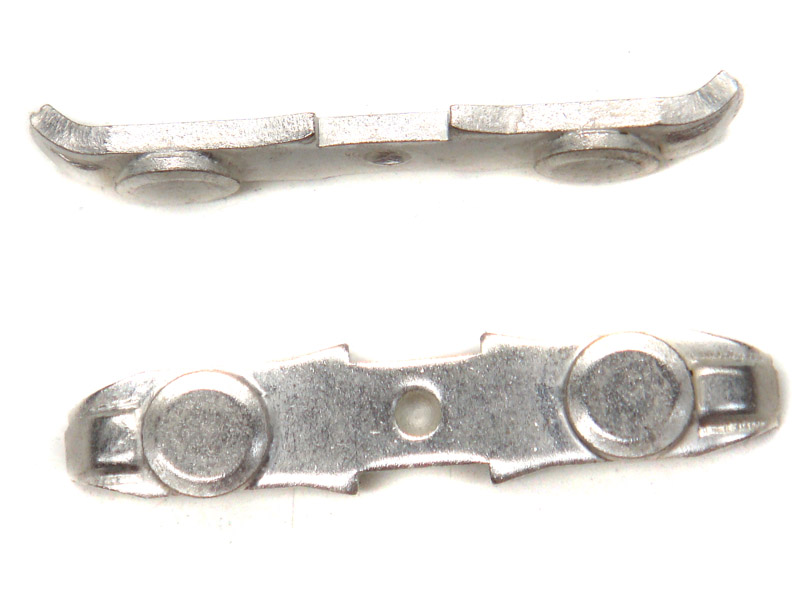

Контакт подвижный: Купить Контакт подвижный к КТПВ-621, КТВП-622, КПВ-602 (9795699)

499191919191919191919191919191919191919141

Примечание. Доступность продукта определяется в режиме реального времени и постоянно корректируется. Товар будет зарезервирован для вас при оформлении заказа.

типов переключателей | Механические, электронные, характеристики

В этом уроке мы узнаем, что такое переключатель, какие существуют типы переключателей, механические переключатели, электронные переключатели, их символы и многое другое о переключателях.

Описание

Что такое коммутатор?

Выключатель — это устройство, предназначенное для прерывания тока в цепи. Проще говоря, переключатель может замыкать или размыкать электрическую цепь. Каждое электрическое и электронное приложение использует как минимум один переключатель для включения и выключения устройства.

Итак, выключатели являются частью системы управления и без них управление не может быть реализовано. Выключатель может выполнять две функции, а именно: полностью ВКЛ (путем замыкания контактов) или полностью ВЫКЛ (путем размыкания контактов).

Когда контакты переключателя замкнуты, переключатель создает замкнутый путь для протекания тока и, следовательно, нагрузка потребляет энергию от источника. Когда контакты переключателя разомкнуты, нагрузка не будет потреблять мощность, как показано на рисунке ниже.

Еще одна важная функция переключателя — отклонять поток электрического тока в цепи. Рассмотрим следующую схему. Когда переключатель находится в положении А, загорается лампа 1, а когда он находится в положении В, загорается лампа 2.

Переключатели используются во многих областях, таких как дома, автомобили, промышленность, военные, аэрокосмические и так далее. В домашних и офисных приложениях мы используем простые кулисные переключатели для включения и выключения приборов, таких как освещение, компьютеры, вентиляторы и т. д. В некоторых приложениях используется многопозиционное переключение (например, проводка в здании), где два или более переключателя подключены для управления электрическая нагрузка из более чем одного места, как, например, двухпозиционный переключатель.

Характеристики коммутатора

Прежде чем двигаться дальше и рассматривать различные типы коммутаторов, давайте рассмотрим некоторые важные моменты в характеристиках коммутатора.

• Двумя важными характеристиками переключателя являются его полюсы и дальность действия. Полюс представляет собой контакт, а бросок представляет собой контактное соединение. Количество полюсов и ходов используются для описания переключателя.
• Некоторые стандартные количества полюсов и направлений: одиночные (1 полюс или 1 направление) и двойные (2 полюса или 2 переключателя).
• Если количество полюсов или бросков больше 2, то число часто используется напрямую. Например, трехполюсный шестипозиционный переключатель часто обозначается как 3P6T.
• Еще одной важной характеристикой переключателя является его действие, т. е. является ли оно мгновенным или фиксируемым. Мгновенные переключатели (например, нажимные кнопки) используются для мгновенного контакта (на короткое время или пока кнопка нажата).
• Переключатели с фиксацией на руке, удерживайте контакт до тех пор, пока он не будет переведен в другое положение.

Типы переключателей

В основном переключатели могут быть двух типов. Это:

• Механический
• Электронный

Механические переключатели — это физические переключатели, которые необходимо активировать физически, перемещая, нажимая, отпуская или касаясь их контактов. Электронные переключатели

, с другой стороны, не требуют физического контакта для управления цепью. Они активируются полупроводниковым действием.

Механические переключатели

Механические выключатели можно разделить на различные типы на основе нескольких факторов, таких как способ приведения в действие (ручные, концевые и технологические выключатели), количество контактов (одноконтактные и многоконтактные выключатели), количество полюсов и ходов (SPST, DPDT, SPDT и т. д.), работа и конструкция (кнопка, тумблер, поворотный переключатель, джойстик и т. д.), в зависимости от состояния (мгновенные и заблокированные переключатели) и т. д. подразделяются на следующие виды. Полюс представляет собой количество отдельных силовых цепей, которые можно коммутировать. Большинство выключателей имеют один, два или три полюса и обозначаются как однополюсные, двухполюсные и трехполюсные.

Количество бросков представляет собой количество состояний, в которые ток может пройти через переключатель. Большинство переключателей рассчитаны на одно- или двухпозиционное переключение, которые обозначаются как однопозиционные и двухпозиционные переключатели.

Однополюсный однопозиционный переключатель (SPST)

• Это основной переключатель ВКЛ и ВЫКЛ, состоящий из одного входного и одного выходного контактов.
• Он переключает одну цепь и может включать (ВКЛ) или отключать (ВЫКЛ) нагрузку.
• Контакты SPST могут быть как нормально разомкнутыми, так и нормально замкнутыми.

Однополюсный двухпозиционный переключатель (SPDT)

• Этот переключатель имеет три контакта: один входной контакт, а остальные два выходные контакты.
• Это означает, что он состоит из двух положений ВКЛ и одного положения ВЫКЛ.
• В большинстве схем эти переключатели используются для переключения входа между двумя вариантами выходов.
• Контакт, который подключен к входу по умолчанию, называется нормально замкнутым контактом, а контакт, который будет подключен во время работы ВКЛ, является нормально разомкнутым контактом.

Двухполюсный однопозиционный переключатель (DPST)

• Этот переключатель состоит из четырех клемм: двух входных контактов и двух выходных контактов.
• Он ведет себя как две отдельные конфигурации SPST, работающие одновременно.
• Он имеет только одно положение ВКЛ, но может активировать два контакта одновременно, так что каждый входной контакт будет подключен к соответствующему выходному контакту.
• В положении ВЫКЛ оба переключателя находятся в разомкнутом состоянии.
• Этот тип переключателей используется для одновременного управления двумя различными цепями.
• Также контакты этого переключателя могут быть как нормально разомкнутыми, так и нормально замкнутыми конфигурациями.

Двухполюсный двухпозиционный переключатель (DPDT)

• Это двойной переключатель ВКЛ/ВЫКЛ, состоящий из двух положений ВКЛ.
• Он имеет шесть клемм, две входные контакты и остальные четыре выходные контакты.
• Он ведет себя как два отдельных SPDT, работающих одновременно.
• Два входных контакта подключены к одному набору выходных контактов в одном положении и в другом положении, входные контакты подключены к другому набору выходных контактов.

Кнопочный переключатель

• Это контактный переключатель мгновенного действия, который замыкает или разрывает соединение, пока действует давление (или когда кнопка нажата).
• Как правило, это давление создается нажатием кнопки пальцем.
• Эта кнопка возвращается в нормальное положение после снятия давления.
• Внутренний пружинный механизм управляет этими двумя состояниями (нажато и отпущено) кнопки.
• Состоит из неподвижных и подвижных контактов, из которых неподвижные контакты соединены последовательно с коммутируемой цепью, а подвижные контакты присоединены к нажимной кнопке.
• Кнопки в основном подразделяются на нормально открытые, нормально закрытые и двойного действия, как показано на рисунке выше.
• Кнопки двойного действия обычно используются для управления двумя электрическими цепями.

Тумблер

• Тумблер приводится в действие вручную (или толкается вверх или вниз) с помощью механической рукоятки, рычага или качающегося механизма. Они обычно используются в качестве переключателей управления освещением.
• Большинство этих переключателей имеют два или более положения рычага в версиях переключателя SPDT, SPST, DPST и DPDT. Они используются для коммутации больших токов (до 10 А), а также могут использоваться для коммутации малых токов.
• Они доступны с различными рейтингами, размерами и стилями и используются для различных типов приложений. Состояние ВКЛ может быть любым из их положений уровня, однако, по соглашению, положение вниз является закрытым или включенным положением.

Концевой выключатель

• Схемы управления концевым выключателем показаны на рисунке выше, на котором представлены четыре разновидности концевых выключателей.
• Некоторые переключатели приводятся в действие присутствием объекта или отсутствием объектов или движением машины, а не руками человека. Эти выключатели называются концевыми выключателями.
• Эти переключатели состоят из рычага бамперного типа, приводимого в действие объектом. Когда этот рычаг бампера приводится в действие, контакты переключателя меняют положение.

Поплавковые выключатели

• Поплавковые выключатели в основном используются для управления насосами с двигателями постоянного и переменного тока в зависимости от жидкости или воды в резервуаре или отстойнике.
• Этот переключатель срабатывает, когда поплавок (или плавучий объект) перемещается вниз или вверх в зависимости от уровня воды в резервуаре.
• Это плавающее движение узла стержня или цепи и противовеса вызывает размыкание или замыкание электрических контактов. Другой формой поплавкового выключателя является выключатель типа ртутной лампы, который не состоит из поплавкового стержня или цепи.
• Эта лампа состоит из ртутных контактов, так что при повышении или понижении уровня жидкости состояние контактов также меняется.
• Символ шарового поплавкового переключателя показан на рисунке выше. Эти поплавковые выключатели могут быть нормально разомкнутыми или нормально замкнутыми.

Реле потока

• В основном используются для обнаружения движения жидкости или потока воздуха по трубе или воздуховоду. Реле расхода воздуха (или микропереключатель) выполнено по принципу мгновенного действия.
• Этот микропереключатель крепится к металлическому рычагу. К этому металлическому рычагу присоединяется тонкий пластиковый или металлический элемент.
• Когда большое количество воздуха проходит через металлическую или пластиковую деталь, это вызывает движение металлического рычага и, таким образом, приводит в действие контакты переключателя.

Реле расхода жидкости

• имеют лопасть, которая вставляется поперек потока жидкости в трубе. Когда жидкость течет по трубе, сила, действующая на лопасть, изменяет положение контактов.
• На приведенном выше рисунке показан символ переключателя, используемый как для потока воздуха, так и для потока жидкости. Символ флажка на переключателе указывает на лопасть, которая определяет поток или движение жидкости.
• Эти переключатели снова имеют конфигурации нормально разомкнутого или нормально замкнутого типа.

Реле давления

• Эти реле обычно используются в промышленности для измерения давления в гидравлических системах и пневматических устройствах.
• В зависимости от диапазона измеряемого давления эти реле давления подразделяются на реле давления с мембранным управлением, реле давления с металлическим сильфоном и реле давления поршневого типа.
• Во всех этих типах датчик давления управляет набором контактов (которые могут быть либо двухполюсными, либо однополюсными).
• Этот символ переключателя состоит из полукруга, соединенного с линией, плоская часть которой указывает на диафрагму. Эти переключатели могут быть как нормально разомкнутыми, так и нормально замкнутыми.

Реле температуры

• Наиболее распространенным термочувствительным элементом является биметаллическая пластина, работающая по принципу теплового расширения.
• Биметаллические полосы изготовлены из двух разнородных металлов (имеющих разную степень теплового расширения) и соединены друг с другом.
• Контакты переключателя срабатывают, когда из-за температуры полоса изгибается или закручивается. Другой метод работы с температурным выключателем заключается в использовании трубки из ртутного стекла.
• Когда лампочка нагревается, ртуть в трубке расширяется, а затем создает давление для срабатывания контактов.

Джойстик-переключатель

• Джойстиковые переключатели представляют собой устройства управления с ручным управлением, используемые в основном в портативном оборудовании управления.
• Он состоит из рычага, который свободно перемещается более чем по одной оси движения.
• В зависимости от движения нажатого рычага срабатывают один или несколько переключающих контактов.
• Они идеально подходят для опускания, подъема и запуска движений влево и вправо.
• Они используются для строительной техники, кабельного управления и кранов. Символ джойстика показан ниже.

Поворотные переключатели

• Используются для подключения одной линии к одной из многих линий.
• Примерами таких переключателей являются селекторы диапазона в электроизмерительном оборудовании, селекторы каналов в устройствах связи и селекторы диапазонов в многодиапазонных радиостанциях.
• Состоит из одного или нескольких подвижных контактов (ручки) и более одного неподвижного контакта.
• Эти переключатели поставляются с различным расположением контактов, например, однополюсные 12-контактные, 3-полюсные 4-контактные, 2-полюсные 6-контактные и 4-полюсные 3-контактные.

Электронные переключатели

Электронные переключатели обычно называют твердотельными переключателями, поскольку в них нет физических движущихся частей и, следовательно, нет физических контактов. Большинство приборов управляются полупроводниковыми переключателями, такими как моторные приводы и оборудование HVAC.

На современном потребительском, промышленном и автомобильном рынке доступны твердотельные переключатели различных типов с различными размерами и номиналами. Некоторые из этих твердотельных переключателей включают транзисторы, тиристоры, полевые МОП-транзисторы, симисторы и IGBT.

Биполярные транзисторы

Транзистор либо пропускает ток, либо блокирует его, аналогично работе обычного переключателя.

В переключающих схемах транзистор работает в режиме отсечки для состояния ВЫКЛ или блокировки тока и в режиме насыщения для состояния ВКЛ. Активная область транзистора не используется для переключения приложений.

Транзисторы NPN и PNP работают или включаются, когда на них подается достаточный базовый ток. Когда через клемму базы протекает небольшой ток, питаемый управляющей схемой (подключенной между базой и эмиттером), он заставляет транзистор открывать путь коллектор-эмиттер.

И выключается, когда ток базы снимается, а напряжение базы уменьшается до небольшого отрицательного значения. Несмотря на то, что он использует небольшой ток базы, он способен пропускать гораздо более высокие токи по пути коллектор-эмиттер.

Силовой диод

Диод может выполнять операции переключения между состояниями высокого и низкого импеданса. Полупроводниковые материалы, такие как кремний и германий, используются для изготовления диодов.

Обычно силовые диоды изготавливаются с использованием кремния для обеспечения работы устройства при более высоких токах и более высоких температурах перехода. Они сконструированы путем соединения полупроводниковых материалов p- и n-типа вместе с образованием PN-перехода. Он имеет две клеммы, а именно анод и катод.

Когда анод становится положительным по отношению к катоду и при приложении напряжения выше порогового уровня, PN-переход смещается в прямом направлении и начинает проводить (как выключатель). Когда вывод катода становится положительным по отношению к аноду, PN-переход смещается в обратном направлении и блокирует протекание тока (как выключатель).

МОП-транзистор

Пожалуй, самым популярным и наиболее часто используемым полупроводниковым переключающим устройством является МОП-транзистор. Полевой транзистор на основе оксида металла и полупроводника (MOSFET) представляет собой однополярное и высокочастотное переключающее устройство. Наиболее часто используемым коммутационным устройством являются силовые электронные приложения. Он имеет три клеммы, а именно сток (выход), исток (общий) и затвор (вход).

Это устройство, управляемое напряжением, т. е. путем управления входным напряжением (от затвора к истоку) регулируется сопротивление между стоком и истоком, что дополнительно определяет состояние ВКЛ и ВЫКЛ устройства.

МОП-транзисторы могут быть P-канальными или N-канальными устройствами. N-канальный МОП-транзистор включается путем подачи положительного напряжения V _GS по отношению к истоку (при условии, что напряжение V _GS должно быть больше порогового напряжения).

P-канальный MOSFET работает аналогично N-канальному MOSFET, но использует обратную полярность напряжения. Оба В _GS и V _DD отрицательны по отношению к истоку для включения P-канального МОП-транзистора.

IGBT

IGBT (биполярный транзистор с изолированным затвором) сочетает в себе несколько преимуществ силового транзистора с биполярным переходом и силового МОП-транзистора. Как и полевой МОП-транзистор, это устройство, управляемое напряжением, имеет более низкое падение напряжения в состоянии ВКЛ (меньше, чем у МОП-транзистора, и ближе к силовому транзистору).

Это трехполюсное полупроводниковое быстродействующее коммутационное устройство. Эти клеммы эмиттер, коллектор и затвор.

Подобно MOSFET, IGBT можно включить, подав положительное напряжение (выше порогового напряжения) между затвором и эмиттером. IGBT можно отключить, уменьшив напряжение на затворе-эмиттере до нуля. В большинстве случаев требуется отрицательное напряжение, чтобы уменьшить потери при выключении и безопасно отключить IGBT.

SCR

Кремниевый управляемый выпрямитель (SCR) является одним из наиболее широко используемых быстродействующих переключающих устройств для приложений управления питанием. Это однонаправленное устройство, подобное диоду, состоящее из трех выводов, а именно анода, катода и затвора.

SCR включается и выключается путем управления входом затвора и условиями смещения клемм анода и катода. SCR состоит из четырех слоев чередующихся слоев P и N, так что границы каждого слоя образуют соединения J1, J2 и J3.

TRIAC

Triac (или TRI ode AC ) переключатель представляет собой двунаправленное коммутационное устройство, которое представляет собой эквивалентную схему двух встречных тиристоров, соединенных с одной клеммой затвора.

Благодаря своей способности управлять мощностью переменного тока как при положительных, так и при отрицательных пиках формы волны напряжения эти устройства часто используются в регуляторах скорости двигателя, регуляторах освещенности, системах контроля давления, приводах двигателей и другом оборудовании управления переменным током.

DIAC

DIAC (или DI ode AC Switch) представляет собой двунаправленное коммутационное устройство, состоящее из двух выводов, которые не называются анодом и катодом, поскольку это двунаправленное устройство, т. е. DIAC может работать в любом направлении независимо от идентификации терминала. Это указывает на то, что DIAC можно использовать в любом направлении.

Когда на DIAC подается напряжение, он работает либо в режиме прямой блокировки, либо в режиме обратной блокировки, если приложенное напряжение не меньше напряжения отключения. Как только напряжение увеличивается больше, чем напряжение пробоя, происходит лавинный прорыв, и устройство начинает проводить ток.

Запирающий тиристор

A GTO (Запирающий тиристор) представляет собой биполярное полупроводниковое переключающее устройство. Он имеет три вывода: анод, катод и затвор. Как следует из названия, это коммутационное устройство способно выключаться через клемму затвора.
