Коммутационная способность автоматического выключателя: Отключающая способность автоматического выключателя

Содержание

Описание параметра «Предельная наибольшая отключающая способность, Icu (ГОСТ Р 50030.2)»

Номинальная наибольшая отключающая способность (I_cn) определяет отключающую способность автоматического выключателя во время короткого замыкания (в амперах или килоамперах) при возможном доступе к устройству необученного персонала (бытовое применение). Определяется производителем согласно циклам испытаний по ГОСТ Р 50345-2010

Номинальная предельная наибольшая отключающая способность (I_cu) определяет отключающую способность автоматического выключателя во время короткого замыкания (в килоамперах) при возможном доступе к устройству обученных и квалифицированных лиц (промышленное применение). Определяется производителем согласно циклам испытаний по ГОСТ Р 50030.2-2010

Согласно ГОСТ Р 50345-2010 (МЭК 60898-1:2003)

Номинальная наибольшая отключающая способность (I_cn) — это значение предельной наибольшей отключающей способности, указанное для выключателя изготовителем.

Предельная наибольшая отключающая способность (ultimate short-circuit breaking capacity) — отключающая способность, для которой предписанные условия, соответствующие указанному циклу испытаний, не предусматривают способности выключателя проводить в течение условного времени ток, равный 0,85 тока нерасцепления.

Выключатель с указанной номинальной наибольшей отключающей способностью (I_cn) имеет соответствующую ей рабочую наибольшую отключающую способность (I_cs).

Соотношение между рабочей (I_cs) и номинальной (I_cn) наибольшими отключающими способностями (коэффициент К)

I_cn,A	К
до 6000 включительно	1,00
св. 6000 до 10000 включительно	0,75¹⁾
св. 10000	0,5²⁾
¹⁾Минимальное значение I_cs = 6000 А ²⁾Минимальное значение I_cs = 7500 А.

Согласно ГОСТ Р 50030.2-2010 (МЭК 60947-2: 2006)

Номинальная предельная наибольшая отключающая способность (I_cu) — это значение предельной наибольшей отключающей способности, установленное изготовителем для данного выключателя при соответствующем номинальном рабочем напряжении в условиях, определяемых циклом испытаний. Она выражается как значение ожидаемого тока отключения в килоамперах (действующее значение периодической составляющей в случае переменного тока).

Предельная наибольшая отключающая способность (ultimate short-circuit breaking capacity) — отключающая способность, для которой согласно предписанным условиям в соответствии с установленным циклом испытаний не предполагают способности данного выключателя длительно проводить свой номинальный ток.

Номинальная рабочая наибольшая отключающая способность (I_cs) — это значение рабочей наибольшей отключающей способности, установленное изготовителем для данного выключателя при соответствующем номинальном рабочем напряжении в условиях, определяемых циклом испытаний. Она выражается как значение ожидаемого тока отключения в килоамперах, соответствующее одному из определенных процентных значений номинальной предельной наибольшей отключающей способности согласно таблице (см.ниже), округленному до ближайшего целого числа. Она может быть выражена в процентах от I_cu (например, I_cs = 25 % I_cu).
С другой стороны, когда номинальная рабочая наибольшая отключающая способность равна номинальному кратковременно выдерживаемому току, она может быть задана значением в килоамперах при условии, что она не ниже минимума по таблице (см.ниже).
Если I_cu превышает 200 кА для категории применения А или 100 кА для категории применения В, изготовитель может указать значение I_cs, равное 50 кА.

Таблица — стандартные соотношения между I_cs и I_cu в процентах от I_cu

Категория применения А	Категория применения B
20%	—
50%	50%
75%	75%
100%	100%

Предельная коммутационная способность | Аппараты распределительных устройств низкого напряжения | Архивы

Страница 7 из 75

Глава вторая

ПРЕДЕЛЬНАЯ КОММУТАЦИОННАЯ СПОСОБНОСТЬ

2-1. ОПРЕДЕЛЕНИЕ

Коммутационной способностью аппарата называется его способность производить включение и отключение цепи в требуемых условиях, после чего аппарат остается в исправном состоянии. В настоящем параграфе рассматриваются условия, возникающие при верхнем допустимом пределе коммутируемого тока.

При оценке результатов испытания и решении вопроса о пригодности испытанного аппарата для работы в тех или иных эксплуатационных условиях возникают значительные трудности. Они особенно велики при переменном токе из-за периодического изменения его мгновенного значения, вследствие чего расхождение контактов при испытании может быть при той фазе тока, при которой получаются особо легкие условия гашения дуги. Кроме того, ток переходного режима зависит от момента включения. Момент расхождения контактов связан с моментом включения. Иногда неясно при замыкании, в какой момент времени условия испытания будут наиболее тяжелыми. После включения всегда имеет место переходный режим, при котором действующее значение тока резко изменяется. Часто аппарат размыкает цепь, когда переходный режим еще не закончился. Если бы характер изменения тока при коротком замыкании был одинаков в эксплуатационных условиях и при испытании, то сравнение условий в этих двух случаях можно было бы производить по какому-нибудь одному параметру, например по значению наибольшего тока или по значению установившегося тока. Однако это далеко не всегда имеет место.

Вышеуказанное часто не учитывается как при испытании, так и при выборе аппаратуры. Иногда приводятся данные о ее коммутационной способности без указания, что под этим понимается.

2-4. ПРЕДЕЛЬНАЯ КОММУТАЦИОННАЯ СПОСОБНОСТЬ

Чтобы правильно испытывать аппаратуру и правильно выбирать ее по данным испытания при проектировании установок, предельная коммутационная способность должна быть выражена теми величинами, которые определяют трудность коммутации тока. Для обеспечения сохранности аппарата, подверженного действию тока короткого замыкания, и способности его включать и отключать ток существенными являются величины тока, проходящего по аппарату до появления дуги, тока в дуге, восстанавливающегося напряжения и постоянной времени цепи. Согласно ГОСТ 2774-44 [Л. 2-5] предельная коммутационная способность определяется предельной способностью включения (наибольшим допустимым током включения) и предельной разрывной способностью (наибольшим допустимым током отключения).

Предельная способность включения определяется условиями, имеющими место до расхождения контактов при отключении выключателя. При замкнутых контактах или в процессе их замыкания наибольшую опасность представляет их преждевременный отброс из-за электродинамических сил, возникающих главным образом в контактной точке. Вслед за отбросом может наступить повторное замыкание. Это ведет к привариванию и интенсивному обгоранию контактов. Возможность отброса контактов определяется соотношением максимальной величины электродинамической силы, отбрасывающей контакты, и силы механизма, прижимающей подвижный контакт к неподвижному. Поэтому ГОСТ 2933-45 [Л. 2-6] на методы испытания аппаратов низкого напряжения и проект норм МЭК на автоматы рекомендуют выражать предёльную способность включения наибольшим пиком тока короткого замыкания, который аппарат способен включить, не повреждаясь. Если аппарат не включает тока, т. е. если короткое замыкание создается при уже включенном аппарате, то условия его работы легче, и максимально допустимый пик тока при замкнутых контактах в этом случае обычно выше предельной способности включения; он называется предельным сквозным током.

Предельная разрывная способность определяется условиями, имеющими место после расхождения контактов. ГОСТ 2933-45 и проект норм МЭК на автоматы рекомендуют выражать предельную разрывную способность действующим значением периодической составляющей тока. При этом ГОСТ- рекомендует указывать ток в последний период [«посредственно перед размыканием контактов, а МЭК — в момент размыкания контактов. Это последнее различие не является существенным. Такое выражение разрывной способности (без учета апериодической составляющей) допустимо, если при испытании и в эксплуатации имеются примерно одинаковые источники энергии и одинаковые постоянные времени цепи. Рекомендации, указанные в ГОСТ, могут, Например, применяться для аппаратуры, устанавливаемой в сетях промышленных предприятий, питаемых от трансформаторных подстанций, при условии, что испытание этой аппаратуры производится в цепи трансформаторов, питаемых от весьма мощных генераторов (порядка 10 000 та). Благодаря своей простоте эти рекомендации в некоторой мере оправданы. Однако при данной величине периодических составляющих апериодические составляющие при испытании и в эксплуатации могут быть разными, во-первых, из-за разной постоянной времени спадания и, во-вторых, из-за разной начальной величины апериодической составляющей. Дело в том, что при дайной величине периодической составляющей в момент появления дуги вследствие интенсивного спадания периодической составляющей ее начальная величина у генератора должна быть больше, чем у трансформатора, а следовательно, должна быть больше и начальная величина апериодической составляющей. Пусть, например, собственное время отключения равно около 0,05 сек (рис. 2-1). Тогда при одинаковом значении периодических составляющих в случае а амплитуда тока будет вдвое больше, чем в случае б. Одна и та же разрывная способность (выраженная действующим значением) может быть зафиксирована, когда фактически отключаемый ток в одном случае вдвое больше, чем в другом. Условия в случае а могут быть и легче, чем в случае б (§ 2-3). Путем жесткого регламентирования постоянных времени при испытании и выборе аппаратуры можно было бы устранить первую из вышеуказанных причин, вызывающих различные величины апериодических слагающих, но вторую устранить нельзя.

Для учета апериодической составляющей при испытании высоковольтных выключателей ГОСТ 687-41 {Л. 2-7], а также стандарты США на низковольтные и высоковольтные автоматы рекомендуют в качестве отключаемого тока принимать величину, определяемую по формуле

(2-17)

где /п—действующее значение периодической составляющей за первый период после расхождения контактов; /с а — среднее значение апериодической составляющей за первый период после расхождения контактов.

При этом в США принято, что для автоматов /е=1,25 /п.

Ток 1е довольно точно равен действующему (среднеквадратичному) значению полного тока короткого замыкания в течение одного периода после расхождения контактов. Так как в высоковольтных выключателях дуга может погаснуть не при первом прохождении тока через нулевое значение, то трудность гашения, обгорание контактов и т. п. в достаточной степени определяются действующим значением тока в течение целого периода. Совершенно иное положение имеет место при низком напряжении. Здесь дуга почти всегда гаснет при первом прохождении тока через нулевое значение или до этого момента, т. е. в течение первого полупериода после момента расхождения контактов. Действующее значение тока в течение полупериода не мо?кет определяться по (2-17). При малых значениях апериодической слагающей изменение ее очень мало сказывается на действующем значении полного тока, взятого для целого периода, и очень сильно влияет на действующее значение полного тока, взятого для одной полуволны. Поэтому определение разрывной способности, принятое для аппаратуры высокого напряжения, непригодно для аппаратуры низкого напряжения.

Большинство заводов низковольтной аппаратуры в настоящее время выражает разрывную способность максимальным мгновенным значением тока в той цепи, которую способен разомкнуть аппарат, начиная с момента времени, когда может появиться дуга Это значение лучше всего характеризует опасность отказа в работе из-за недопустимого оплавления контактов, появления затяжной дуги и чрезмерного увеличения объема ионизированных газов, которое может «вызвать перекрытие между частями, находящимися под напряжением.

При токах короткого замыкания обгорание контактов (выплавление и испарение отдельных значительных участков электродов, в особенности анода) происходит главным образом при максимальном значении тока. Небольшого снижения тока достаточно для резкого уменьшения обгорания (§ 3-7). Объем ионизированных газов в значительной степени определяется количеством металлических паров, наличие которых затрудняет гашение дуги. Возможность появления затяжной дуги, а также объем ионизированных газов существенно зависят от энергии, выделившейся в стволе дуги. Ее величина зависит от интенсивности гашения дуги. В случае интенсивного гашения дуга переменного тока гаснет до естественного прохождения тока через нулевое значение (как при постоянном токе, § 3-4). Энергия, выделившаяся в дуге, в данном случае определяется главным образом максимальным значением тока в дуге, так как ее главная составляющая часть является электромагнитной энергией контура.

В случае неинтенсивного гашения дуги падение напряжения на дуговом промежутке составляет небольшую долю напряжения сети; ток в дуге имеет лишь немногим меньшую величину, чем ток в цепи без дуги. Дуга в этом случае гаснет приблизительно при первом естественном прохождении тока через нулевое значение. Величина энергии, выделившейся в дуге, здесь зависит не только от максимального мгновенного значения тока, но также и от величины апериодической составляющей, поскольку последняя влияет на время между моментом появления дуги и естественным прохождением тока через нулевое значение. Поэтому при неинтенсивном гашении максимальное мгновенное значение тока не вполне определяет величину энергии, выделившейся в дуге. Однако какое-либо другое значение тока (например, действующее за полуволну) также не более точно определит эту энергию. Более точный учет влияния апериодической слагающей был бы очень сложен и недостаточно оправдан.

Ввиду изложенного лучше всего выражать разрывную способность максимальным мгновенным значением тока. Такое определение, помимо того, что оно наиболее правильно, еще и удобно, так как разрывная способность и v способность включения определяются однородными параметрами, легко получаемыми из осциллограмм.

1 Это же предусматривается и новым ГОСТ на методику испытания низковольтных аппаратов, который будет издан в 1962 г.

Вышеуказанное не исключает того, что иногда более точным может оказаться выражение разрывной способности действующим значением полного тока за целый период, как это практикуется для высоковольтных выключателей. Это справедливо для случаев, когда дуга не гаснет при первом прохождении тока через нулевое значение. Такое явление наблюдается в некоторых аппаратах. Так как в различных случаях разные факторы определяют трудность гашения дуги, то, вообще говоря, нельзя требовать, чтобы во всех случаях разрывная способность определялась одними и теми же величинами. Однако совершенно необходимо, говоря о разрывной способности, точно указывать, каким значением тока она выражается.

Для полной характеристики предельной коммутационной способности должно быть определено и время от начала короткого замыкания до появления дуги. Это надо для определения тока, который будет в установке к моменту появления дуги. Последнее нужно знать при выборе аппаратуры по ее разрывной способности и для оценки величины токов, которые вообще возможны в установке (в случае, если аппарат ограничивает величину тока благодаря быстродействию).

Назад
Вперед

Использование электрических цепей с коммутационной способностью для токовой защиты | Блог системного анализа

Ключевые выводы

Энергетические системы требуют оборудования или цепей защиты от короткого замыкания для обеспечения безопасности и надежности.
При выборе устройства или схемы защиты от тока короткого замыкания необходимо знать или определить коммутационную способность устройства.
В нормативных актах и отраслевых стандартах следует учитывать несколько значений коммутационной способности, и правильное значение должно быть согласовано с соответствующей энергосистемой.

Энергопотребление микропроцессора во многих системах является важным показателем проектирования.

Такие компоненты, как регуляторы мощности, фотоэлектрические элементы, цепи реактивной мощности или полевые транзисторы, могут в какой-то момент во время работы вызвать короткое замыкание. В некоторых случаях, например, в фотогальванике, это может быть преднамеренно в условиях низкой нагрузки или слабого освещения, вызывая появление замыкания на землю там, где его нет. В регуляторах мощности это значение фактически определяет максимальный ток, который он может обеспечить при нулевой нагрузке. Как правило, вы не хотите, чтобы в устройстве произошло короткое замыкание, так как это вызывает большое рассеивание тепла, которое разрушает компоненты. Это также угроза безопасности, особенно в энергосистемах.

Компании-производители комплектующих и поставщики энергосистем часто указывают конкретное значение тока короткого замыкания, которое, как ожидается, будет обеспечивать устройство. Это важно при выборе устройств защиты цепи, поскольку они должны обнаруживать и отключать токи короткого замыкания, когда они происходят. В энергосистемах мы должны определить допустимый предел тока короткого замыкания, который может выдержать система. Этот предел необходимо согласовать с коммутационной способностью электрической цепи для обеспечения защиты.

Коммутационная способность в электрических цепях, иногда называемая коммутационной способностью при коротком замыкании, определяет действующее значение тока при номинальном коэффициенте мощности cosφ и напряжении, при котором схема защиты может отключить систему. Это значение предоставляется производителями для определенных компонентов и цепей защиты от перегрузки по току, таких как:

Реле
Предохранители
Автоматические выключатели
Схемы на основе BJT или MOSFET

Для обеспечения защиты от разрушения оборудования или безопасности оператора во время замыкания на землю или короткого замыкания выбранная коммутационная способность должна быть выше ожидаемого тока короткого замыкания. Когда мы говорим «ожидаемый» ток короткого замыкания, это требует всестороннего анализа риска максимально возможного тока короткого замыкания и того, что можно ожидать, учитывая потенциальные источники неисправностей в системе. Максимальный и ожидаемый ток короткого замыкания и коммутационная способность могут быть связаны следующим образом:

Эти ограничения предназначены для обеспечения защиты системы с помощью подходящей схемы или устройства сверхтока, но без разрушения какого-либо оборудования в процессе. Если это соотношение не выполняется (например, коммутационная способность слишком мала), то следует разместить какое-либо устройство или цепь резервной защиты, чтобы пара устройств/цепей имела достаточную коммутационную способность.

Давайте рассмотрим различные определения мощности короткого замыкания и их применение в различных энергосистемах.

Типы коммутационной способности

Следующие типы коммутационной способности кодируются в нормативных актах, отраслевых стандартах или спецификациях на продукцию:

Номинальная включающая способность при коротком замыкании: В некоторых нормативных документах указывается, что это значение должно быть в определенном соотношении до номинальной максимальной отключающей способности при коротком замыкании. Производители устройств защиты цепей должны гарантировать эти значения.
Номинальная предельная отключающая способность при коротком замыкании: Это значение определено для автоматических выключателей при соответствующем номинальном рабочем напряжении в конкретных условиях окружающей среды, определенных в IEC 60947-2. Значение должно быть не меньше ожидаемого тока короткого замыкания в месте установки.
Номинальная рабочая отключающая способность при коротком замыкании: Это значение также определено в IEC 60947-2 и установлено ниже предельной отключающей способности. Установка этого значения в качестве минимального предела мощности гарантирует, что защищаемое оборудование может оставаться в рабочем состоянии после переключения устройства защиты.

В соответствии с правилами номинальная включающая способность при коротком замыкании Icm представляет собой величину, которая должна находиться в определенном отношении к номинальной предельной отключающей способности при коротком замыкании Icu, которая должна быть гарантирована производителем устройства.

Моделирование мер защиты

Исторически сложилось так, что быстрое моделирование надежности было сложной задачей из-за невозможности быстро увидеть, будет ли защитное устройство эффективно обеспечивать достаточно низкое рассеивание мощности в компонентах. Моделирование SPICE можно использовать для изучения поведения схемы и рассеиваемой мощности при коротком замыкании путем подключения частей схемы непосредственно к GND с помощью элемента с низким импедансом. Когда импеданс закорачивающего элемента становится равным нулю, вы можете исследовать, как изменяется рассеиваемая мощность в частях системы, что в конечном итоге приводит к потенциальному отказу системы.

Новейшие функции обеспечения надежности в расширенном моделировании SPICE используют «анализ дыма» для изучения рассеиваемой мощности в компонентах и сравнения его с номинальной рассеиваемой мощностью, указанной в спецификациях. Изучая уровни перенапряжения во время сильного потребления тока, проектировщики могут определить точки отказа в своих системах и точно определить размещение устройств защиты от тока короткого замыкания.

Коммутационная способность данного устройства защиты цепи обычно измеряется после его сборки. Однако его можно смоделировать на основе термомеханического элемента, например, в реле. Эти устройства защиты цепей нельзя оценить с помощью моделирования цепей, если у вас уже нет данных о тепловом/электрическом поведении частей системы, которые нельзя смоделировать как стандартные элементы цепи. В этой ситуации необходимо мультифизическое моделирование для непосредственного моделирования более сложных систем защиты. Эти мультифизические симуляции можно выполнять с помощью полевого решателя, интегрирующего электрический анализ в топологию печатной платы и тепловой анализ механических элементов.

Вы можете лучше анализировать и понимать коммутационную способность электрических цепей с помощью полного набора инструментов системного анализа от Cadence. Разработчики систем могут оценить надежность своих продуктов и разработать соответствующие меры защиты цепей с помощью интегрированного электрического и теплового моделирования с набором полевых решателей. Полный набор функций моделирования в мощных полевых решателях интегрируется с программным обеспечением для проектирования схем и компоновки печатных плат, создавая полный пакет системного проектирования для любого приложения и уровня сложности.

Подпишитесь на нашу рассылку, чтобы быть в курсе последних обновлений. Если вы хотите узнать больше о том, какое решение у Cadence есть для вас, поговорите с нашей командой экспертов.

Свяжитесь с нами

Решение задач электромагнитного, электронного, теплового и электромеханического моделирования, чтобы ваша система работала в широком диапазоне условий эксплуатации.

Посетить сайт

Больше контента от Cadence System Analysis

Доступ к электронной книге

Автоматический выключатель

по сравнению с разъединителем: можно ли использовать автоматический выключатель в качестве разъединителя?

Дом

Белые бумаги

Автоматический выключатель и разъединитель

Можно ли использовать автоматический выключатель в качестве разъединителя?

Надежная защита от короткого замыкания и перегрузки для защиты всех ваших ответвлений и цепей нижестоящих устройств.

Ознакомьтесь с нашей полной линейкой миниатюрных автоматических выключателей ответвлений и дополнительных устройств защиты с широким диапазоном размеров полюсов, диапазонов силы тока и кривых срабатывания.

Введение

Можно ли использовать автоматический выключатель в качестве переключателя взаимозаменяемо или это отдельные элементы?

Автоматические выключатели и переключатели не являются новыми технологиями; на самом деле, Томас Эдисон впервые разработал идею автоматического выключателя в 1879 году.

Эти элементы часто считаются само собой разумеющимися, поскольку они работают за кулисами, и тем не менее они имеют решающее значение для безопасности в домах и на производстве.

В промышленных целях и выключатель, и автоматический выключатель должны выдерживать более высокую мощность электричества, чем в жилых помещениях.

Но в чем разница между выключателем и автоматическим выключателем?

A Выключатель-разъединитель

Электрический выключатель служит для управления потоком электрического тока в цепи. Его можно использовать как для прекращения течения тока, так и для его инициирования. Существует много типов переключателей. Реле и контакторы — два других типа, которые обычно используются в электрических устройствах управления.

Выключатель-разъединитель выполняет задачу ручного отключения или повторного включения электропитания путем создания или закрытия воздушного изоляционного зазора между двумя точками электропроводки.

Они известны как бинарные устройства, что по сути означает, что они имеют два состояния: открытое (O) и закрытое (|).

Эти символы являются международными стандартами, установленными IEC.

Символ включения

IEC 60417-5007, (линия), символ включения указывает на то, что оборудование находится в состоянии полного питания.

Символ отключения питания

IEC 60417-5008, (круг), символ отключения питания указывает на то, что питание отключено от устройства.

A Автоматический выключатель

Автоматический выключатель — это защитное устройство, предназначенное для предотвращения повреждения устройств в цепи, таких как электродвигатели, и проводки, когда ток, протекающий через электрическую цепь, превышает расчетные пределы. Он делает это, отключая ток от цепи, когда возникает небезопасное состояние. В отличие от выключателя, автоматический выключатель делает это автоматически и отключает питание немедленно или почти немедленно. Таким образом, он работает как автоматическое устройство защиты обслуживания.

Выключатель обычно используется в качестве изолятора, включая и выключая питание определенного устройства. С другой стороны, автоматический выключатель можно использовать для защиты цепи, содержащей множество переключателей или устройств. Исключением является выключатель, который используется для подключения или отключения питания всей панели управления или машины.

Проще говоря, выключатель предназначен для включения и выключения питания, автоматический выключатель «разрывает» цепь в условиях перегрузки или неисправности. Выключатели переключаются, а выключатели ломаются. Эти различия имеют решающее значение для понимания их безопасности и практичности.

БОЛЬШАЯ разница

Когда все сказано и сделано, основной причиной НЕ использовать автоматический выключатель в качестве разъединителя является вопрос выносливости. Разъединители рассчитаны на большое количество операций, сколько раз выключатель включается и выключается. Автоматические выключатели обычно не рассчитаны почти на такое же количество операций.

Миниатюрный автоматический выключатель — обманчиво простое устройство. Это гораздо более сложное устройство с большим количеством деталей, чем переключатель. Многократное включение и выключение выключателя приведет к его окончательному выходу из строя.

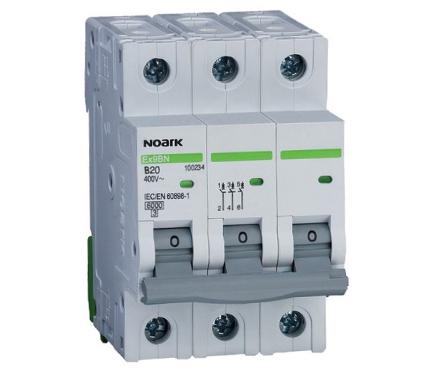

Миниатюрный автоматический выключатель UL 489

Разъединитель

Однако…

Автоматические выключатели могут быть рассчитаны на коммутацию цепей освещения. Автоматические выключатели, применяемые в цепях люминесцентного освещения 120 В или 277 В, должны иметь маркировку SWD или HID. SWD расшифровывается как Switching Duty. HID означает, что он предназначен для разрядного освещения высокой интенсивности. В стандарте UL489 для автоматических автоматических выключателей указано, что автоматический выключатель SWD может быть рассчитан на ток до 20 А, не более. Выключатели HID рассчитаны на ток до 50А.

Что будет потом?

Напрашивается вопрос, хотя он уже очевиден, можете ли вы использовать автоматический выключатель в качестве переключателя в промышленной панели управления? Совершенно очевидно, что хотя на базовом уровне они выполняют сходную функцию, они являются двумя отдельными объектами.

Автоматические выключатели могут работать так же эффективно, как безопасные выключатели, но они не являются переключателями. Они не взаимозаменяемы. Поэтому использование автоматического выключателя в качестве выключателя не рекомендуется.

Можно ли использовать выключатель вместо автоматического выключателя?

Нет. Никогда так не делайте. Переключатель не может обнаруживать и прерывать состояние перегрузки или неисправности. Это может привести к небезопасным или потенциально опасным условиям, подвергая риску оборудование и, что более важно, людей.

Если вам нужны дополнительные советы о том, как работают автоматические выключатели и выключатели и как их безопасно использовать, не стесняйтесь обращаться к нам.

——————————————————-
