Каково назначение конденсатора: Каково назначение конденсатора (радиатора) холодильника?

Разделительный конденсатор

Создание связи по переменному току необходимо, чтобы запретить протекание постоянного тока между определенными точками схемы и обес­печить при этом свободное прохождение переменного тока. Электрон­ные компоненты, обеспечивающие связь по переменному току, например конденсаторы или трансформаторы, обычно устанавливаются на входе и выходе усилителя. Таким образом, заданный режим покоя (статический режим) транзистора не влияет на статические режимы предыдущего и последующего каскадов.

В схеме, приведенной на рис. 23.1. конденсатор связывает точки А и В по переменному току, aR – нагрузочный резистор. Для постоянного тока конденсатор действует как разрыв цепи, полностью блокируя протекание постоянного тока между точками А и В. По этой причине конденсатор связи называют блокировочным или разделительным конденсатором.

Удовлетворительное качество связи по переменному току достигается только в том случае, когда реактивное сопротивление Хс конденсатора на рабочей частоте много меньше сопротивления нагрузочного резистора R. Тогда на этом конденсаторе падает (и теряется) очень малая часть напряжения входного сигнала. Например, если Vвх = 100 мВ, то связь по переменному току можно считать удовлетворительной, когда выходное напряжение          Vвых = 95 мВ и на разделительном конденсаторе падает 5 мВ (5%). Требуемую емкость разделительного конденсатора определяют два фактора.

1.                   Сопротивление загрузочного резистора R. Считая, что удовлетвори­тельная связь но переменному току достигается, когда Хс = R/20, для R = 1 кОм получаем Хс = 50 Ом.





Рис. 23.1. Установка разделительного                                      Рис. 23.2.  Влияние развязывающего конденсатора.                                                                          конденсатора.



Указаны потен­циалы точки А без развязывающего конденсатора (а) и с развязывающим конденсатором (б).

Предположим, что рабочая частота f = 300 Гц. Поскольку Хc = 1/2πfC1, то

Если сопротивление нагрузочного резистора увеличить до 100 кОм, то Хc= R/20 = 1/20·100 = 5 кОм

Таким образом, если сопротивление нагрузочного резистора увеличить в 100 раз (с 1 кОм до 100 кОм), то емкость разделительного конденсатора можно уменьшить в той же пропорции (с 10 мкФ до 0,1 мкФ).

Вообще, чем больше сопротивление нагрузочного резистора, тем мень­ше требуемая емкость разделительного конденсатора.

2. Рабочая частота. Возьмем в качестве исходного вышеприведенный пример, где удовлетворительная связь по переменному току достига­лась при С = 10 мкФ и R = 1 кОм для f = 300 Гц.

Если теперь рабочую частоту увеличить до 300 кГц, то с учетом усло­вия Хс = R/20 = 50Ом получаем

Таким образом, если рабочую частоту увеличить в 1000 раз (с 300 Гц до 300 кГц), то емкость разделительного конденсатора можно уменьшить в 1000 раз (с 10 мкФ до 0,01 мкФ). .1) в точке А постоянный потенциал равен 10 В, а переменный потенциал сигнала — 10 мВ. Кон­денсатор, представляющий собой разрыв цени для постоянного тока, не оказывает никакого влияния на постоянный потенциал точки А, Одна­ко если емкость этого конденсатора такова, что па рабочей частоте его реактивное сопротивление существенно меньше сопротивления резистора R, то конденсатор будет эффективно осуществлять короткое замыкание сигнала переменного тока на землю. Таким образом, потенциал точки А по переменному току будет равен нулю. ёмкость конденсатора С, обес­печивающая удовлетворительную развязку, определяется сопротивлени­ем резистора R и рабочей частотой — но тем же самым формулам, ко­торые использовались для расчета емкости разделительного конденса­тора.

Усилитель с ДС-связью

На рис. 23.3 приведена схема усилителя с ДС-связыо, где С} — входной разделительный конденсатор. Емкость этого конденсатора должна быть сравнительно велика в силу низкого входного сопротивления транзистора в схеме с ОЭ (это сопротивление становится еще меньше за счет шунтиро-вания входа, усилителя резистором R^}. связывает выход усилителя с нагрузкой или следующим каскадом, его емкость сравнима с емкостью конденсатора Ci. Типичные значения емкостей разделитель-ьшх конденсаторов следующие:


10-50 мкФ. 0.01-0,1 мкФ.


для звуковых частот:

для радиочастот:



Рис. 23.3. Усилитель с RC-связью с

развязывающим конденсатором С3 в цепи эмиттера.            Рис. 23.4. Инвертирование (измене­ние на 180°) фазы сигнала в усили­теле с ОЭ.

Развязывающий конденсатор

Отрицательная обратная связь через резистор R4 в усилителе на рис. 23.3, с одной стороны, обеспечивает необходимую стабильность усилителя по постоянному току, а с другой стороны, снижает его коэффициент усиле­ния до очень малой величины (2-3). Снижение коэффициента усиления связано с действием отрицательной обратной связи по переменному току, обусловленной падением напряжения сигнала на резисторе R4. Для устранения этой отрицательной обратной связи по переменному току и одновременного сохранения стабильности по постоянному току применя­ется эмиттерный развязывающий конденсатор С3.

Типичные значения емкости эмиттерного развязывающего конденса­тора того же порядка, что и для разделительного конденсатора.

Усиление

Схема, приведенная на рис. 23.3, является законченной схемой однокас­кадного усилителя с ОЭ. При подаче сигнала (например, синусоидальной формы) на вход усилителя этот сигнал передается через конденсатор С1 на базу транзистора. В начале положительного полупериода входного сигнала потенциал базы возрастает относительно потенциала эмиттера, напряжение VBEувеличивается, ток эмиттера Ie, а с ним и ток коллек­тора Ic, возрастают, в результате уменьшается напряжение на коллекторе Vc. Это означает, что положительному полу периоду входного сигнала со­ответствует отрицательный полупериод выходного сигнала. С другой сто­роны, отрицательному полупериоду входного сигнала соответствует поло­жительный полупериод изменения коллекторного напряжения. Таким образом, сигналы на входе и выходе усилителя противофазны, как по­казано на рис. 23.4. Усиление сигнала происходит в силу того, что очень малый размах напряжения VBEприводит к большому размаху тока транзистора, который, проходя через резисторR3, вызывает большой размах коллекторного напряжения.

Линия нагрузки

Выходные характеристики транзистора дают общее представление о рабо­те транзистора. Для того чтобы получить представление о работе транзи­стора в конкретной схеме, нужно начертить линию нагрузки. На рис. 23.5 изображены семейство выходных характеристик транзистора, работаю­щего в схеме усилителя на рис. 23.3, и линия нагрузки XY.

Прежде чем проводить линию нагрузки, нужно сначала зафиксиро­вать две точки, попадающие на эту линию. Лучше всего использовать точку Х на оси х, где ток Ic = 0, и точку Y на оси у, где Vc = 0. Через эти две точки проводится прямая линия — линия нагрузки. Предполагается, что Vc = VCE.

Точка X. В этой точке ток транзистора Ic = 0. Транзистор находится в состоянии отсечки. Следовательно, напряжение на коллекторе Vc = VCC.

Точка Y. Здесь коллекторное напряжение Vc = 0. Подставляя Vc = 0 в уравнение               VCC = Vc + VR3, получаем VCC = VR3. Но VR3 = Ic R3, поэтому VCC = Ic R3. Следовательно,

Ic = VCC / R3.

Рис. 23.5. Линия нагрузки.

Для величин, указанных на рис. 23.3, положение точек Х и Y будет определяться следующими параметрами:

Точка Х          Ic = 0, Vc = VCC = 10 В.

Точка Y         Vc = 0, Ic = VCC/ R3 = 10/3,3 = 3 мА.

Таким образом, XY — это линия нагрузки для нагрузочного резистора сопротивлением        R3 = 3,3 кОм.

При использовании нагрузочного резистора меньшего номинала (2,2 кОм) получаем линию нагрузки ХYa. Положение точки Х не изменяется по сравнению с предыдущим случаем, поскольку напряжение VСС остается тем же самым — 10 В. Для точки Yb получаем Ic = VCC / R3 = 10 В/2,2кОм = 4,55мА.

Нагрузочному резистору более высокого номинала, например 4,9 кОм, соответствует линия нагрузки ХYb с точкой Yb при Ic = 10 В/4, 9 кОм ≈ 2 мА.

Графический анализ

Процесс усиления сигнала осуществляется вдоль линии нагрузки и может быть представлен графически, как показано на рис. 23.6. Точка Q есть статическая рабочая точка, представляющая режим работы усилителя по постоянному току, т. е. в отсутствие сигнала. Рабочая точка задает смещение транзистора в статическом режиме. В рассматриваемом случае смещение определяется следующими величинами:

Ib = 20 мкА, Ic = 1,5 мА, Vc = 5 В.

Рис. 23.6. Графическое представление работы усилителя.



Рис. 23.7. Перегрузка усилителя, приводящая к ограничению выходного сиг­нала.

При подаче сигнала базовый ток изменяется по синусоиде с амплитудой 20 мкА (от 0 до 40 мкА). Это приводит к изменению коллекторного тока Ic с размахом 2,8 мА и изменению коллекторного напряжения с размахом около 9 В.

С одной стороны размах входного сигнала ограничен линией Ib = 0, соответствующей отсечке транзистора (точка М на линии нагрузки), а с другой стороны – линией Ib = 40 мкА, соответствующей насыщению транзистора (точка N на линии нагрузки). Для рассматриваемого уси­лителя рабочая точка Q выбирается в середине линии нагрузки. В этом случае при подаче сигнала с амплитудой 20 мкА на базу транзистора базовый ток изменяется в пределах от 0 до 40 мкА, обеспечивая максимальную величину неискаженного выходного сигнала.



Рис. 23.8. Графическое представление работы усилителя с использованием пе­редаточной характеристики.

Любая попыт­ка превышения этой величины входного сигнала приводит к искажению формы выходного сигнала. Это хорошо видно на рис. 23.7, где иллюстри­руется случай перегрузки усилителя с результирующим ограничением синусоидального сигнала. Входной и выходной сигналы могут быть так­же представлены графически с помощью передаточной характеристики транзистора (рис. 23.8). Рабочий диапазон усилителя ограничен линей­ным участком характеристики передачи, выход за границы этого участка приводит к искажениям.

Добавить комментарий

Устройство и принцип действия судового конденсатора — КиберПедия


Навигация:



Главная
Случайная страница
Обратная связь
ТОП
Интересно знать
Избранные



Топ:

Методика измерений сопротивления растеканию тока анодного заземления: Анодный заземлитель (анод) – проводник, погруженный в электролитическую среду (грунт, раствор электролита) и подключенный к положительному…

Когда производится ограждение поезда, остановившегося на перегоне: Во всех случаях немедленно должно быть ограждено место препятствия для движения поездов на смежном пути двухпутного…

Устройство и оснащение процедурного кабинета: Решающая роль в обеспечении правильного лечения пациентов отводится процедурной медсестре…


Интересное:

Искусственное повышение поверхности территории: Варианты искусственного повышения поверхности территории необходимо выбирать на основе анализа следующих характеристик защищаемой территории…

Принципы управления денежными потоками: одним из методов контроля за состоянием денежной наличности является…

Как мы говорим и как мы слушаем: общение можно сравнить с огромным зонтиком, под которым скрыто все…



Дисциплины:


Автоматизация Антропология Археология Архитектура Аудит Биология Бухгалтерия Военная наука Генетика География Геология Демография Журналистика Зоология Иностранные языки Информатика Искусство История Кинематография Компьютеризация Кораблестроение Кулинария Культура Лексикология Лингвистика Литература Логика Маркетинг Математика Машиностроение Медицина Менеджмент Металлургия Метрология Механика Музыкология Науковедение Образование Охрана Труда Педагогика Политология Правоотношение Предпринимательство Приборостроение Программирование Производство Промышленность Психология Радиосвязь Религия Риторика Социология Спорт Стандартизация Статистика Строительство Теология Технологии Торговля Транспорт Фармакология Физика Физиология Философия Финансы Химия Хозяйство Черчение Экология Экономика Электроника Энергетика Юриспруденция




⇐ ПредыдущаяСтр 7 из 13Следующая ⇒

    Конденсационные установки в судовых паротурбинных установ­ках служат: 1) для создания и поддержания требуемого разрежения в конце расширения пара в машине или турбине; 2) для конденсации отработавшего пара, используемого в дальнейшем в качестве питательной воды для котлов.

На морских судах применяются конденсаторы исключительно поверхностного типа, в которых пар омывает трубки снаружи, кон­денсируется на них и стекает вниз; охлаждающая забортная вода прокачивается циркуляционным насосом внутри трубок. Однако для получения разрежения в конденсаторе недостаточно одного отвода тепла.

В конденсатор вместе с отработавшим паром, а также, через различного рода неплотности соединений, находящихся под разрежением, поступает воздух, который, как неконденсирующийся газ может постепенно заполнить весь объем конденсатора при атмосферном давлении и разрежения в конденсаторе не получится. Поэтому необходимо весь воздух, поступающий в конденсатор, отсасывать.

На рисунке 31 показан главный конденсатор серийного сухогрузного судна с паротурбинной установкой.

Конденсатор двухходовой, регенеративного типа, подвесной, на пружинных опорах. Внутренняя поверхность корпуса покрыта ан­тикоррозийным составом. Трубные доски латунные, имеют толщину 25 мм. Поддерживающие перегородки (диафрагмы) — стальные; трубки из мельхиора размером 19/16 мм. Трубки завальцованы со стороны входа воды и уплотнены фиброметаллической набивкой со стороны выхода воды.

Расположение трубок в пучке – шахматное.

    Крышки водяных камер — чугунные. Вода подводится через два приемных нижних патрубка 1 в приемно-отливные камеры 2, проходит по трубкам 3, расположенным под разделяющими перегородками водяной камеры, делает поворот в задних крышках 4, по верхним трубкам возвращается в камеры 2 и выходит через два отливных патрубка 5.

Каждый проток обслуживается отдельным циркуляционным насосом. На случай аварии одного из насосов предусмотрена возможность работы одним насосом на оба протока. Для этого в нижней части крышек имеются патрубки 6 и между ними поставлена клинкетная задвижка. Передние приемно-отливные камеры снабжены съемными крышками 7. Камеры имеют горловины для осмотра и ремонта уплотнений трубок. В нижней части конденсатора предусмотрен резервуар 9 для конденсата (сборник конденсата), снабженный водомерным прибором 10. Отвод конденсата осуществляется через патрубок 11. Отсос воздуха производится через четыре патрубка 12.

В случае необходимости отвод пара из ТВД может производиться непосредственно в конденсатор через патрубок. 13. Конденсатор приемным патрубком приваривается к выпускному патрубку турбины и опирается на четыре пружинных опоры 14. В водяных камерах установлены протекторы 15, закрепленные в крышках камер шпильками 16.

Крепление трубок посредством уплотнения концов трубок в трубных досках осуществляется одним из следующих способов:

1) свободная установка трубок в трубных досках и уплотнение обоих концов трубок с помощью специальных набивок;

2) развальцовка трубки в одной трубной доске и постановка уплотнений в другой;

3) развальцовка трубки в обеих трубных досках.

На рисунке 32,а показано уплотнение трубок по первому способу. Входной конец трубки уплотняется фибровым кольцом 1, прижимаемым конической втулкой 2 и нарезной втулкой 3. Втулка 3 имеет заплечик, которым она упирается в конец трубки, поэтому расширение трубки происходит в направлении выходного конца. Для ввинчивания трубки имеется прорезь 4, Выходной конец трубки уплотняется металлическими (оловянными) кольцами 5 и фибровыми кольцами 6, заведенными в гнезда с нарезкой в трубной  доске.

Рисунок 31 – Главный конденсатор сухогрузного судна



Установка колец производится при помощи трубчатой оправки. Заведенные в гнезда кольца раздаются оправкой и плотно прижимаются к трубке.

На рис. 32,б показано уплотнение трубок по второму способу. Как видно из рисунка, один из концов, а именно, входной конец, трубки, развальцован. Выходной конец трубки имеет металлическую набивку, подобную той, которая была описана выше.

На каждом конденсаторе устанавливается необходимая арматура.

Арматура конденсатора включает: 1) вакуумметр; 2) предохранительный клапан; 3) спускной кран для удаления из конденсатора воды во время стоянки; 4) кран добавочного питания, служащий для пополнения потери питательной воды; 5) воздушный кран для выпуска воздуха из водяного пространства и проверки циркуляции забортной воды; 6) кран для впуска содового раствора; 7) водомерное стекло; 8) термометры для определения температуры поступающей и выходящей охлаждающей воды и конденсата.

В регенеративных конденсаторах происходит подогрев конденсата, в результате чего повышается его температура и уменьшается количество теплоты, отводимой с охлаждающей водой, что позволяет повысить КПД паротурбинной установки.

Наиболее низкая температура конденсата имеет место в области, прилегающей к патрубкам отсоса паровоздушной смеси. Компоновка трубок, формирующих поверхность теплообмена, обеспечивает проход пара от приемного патрубка к днищу конденсатора. Затем пар поднимается вверх, конденсируясь на наружной поверхности трубок, и одновременно подогревает капли конденсата, стекающего в сборник конденсата.



    Вопросы для самоконтроля

1. Каково назначение судовых конденсационных установок?

2. Почему главные судовые конденсаторы монтируются на пружинных опорах?

3. Перечислите способы крепления трубок в трубных досках.

4. Перечислите основную арматуру конденсатора.

5. Каково назначение воздушного крана?

6. Каково назначение диафрагм?

7. Какие конденсаторы относятся к регенеративным?





Рисунок 32 – Уплотнение трубок конденсатора




⇐ Предыдущая234567891011Следующая ⇒

Папиллярные узоры пальцев рук — маркер спортивных способностей: дерматоглифические признаки формируются на 3-5 месяце беременности, не изменяются в течение жизни…

Индивидуальные и групповые автопоилки: для животных. Схемы и конструкции…

Поперечные профили набережных и береговой полосы: На городских территориях берегоукрепление проектируют с учетом технических и экономических требований, но особое значение придают эстетическим…

Общие условия выбора системы дренажа: Система дренажа выбирается в зависимости от характера защищаемого…



Что такое конденсатор? | Детская площадка для схем: C для конденсатора

Сохранить

Подписаться

Пожалуйста, войдите, чтобы подписаться на это руководство.

После входа в систему вы будете перенаправлены обратно к этому руководству и сможете подписаться на него.

Из Википедии

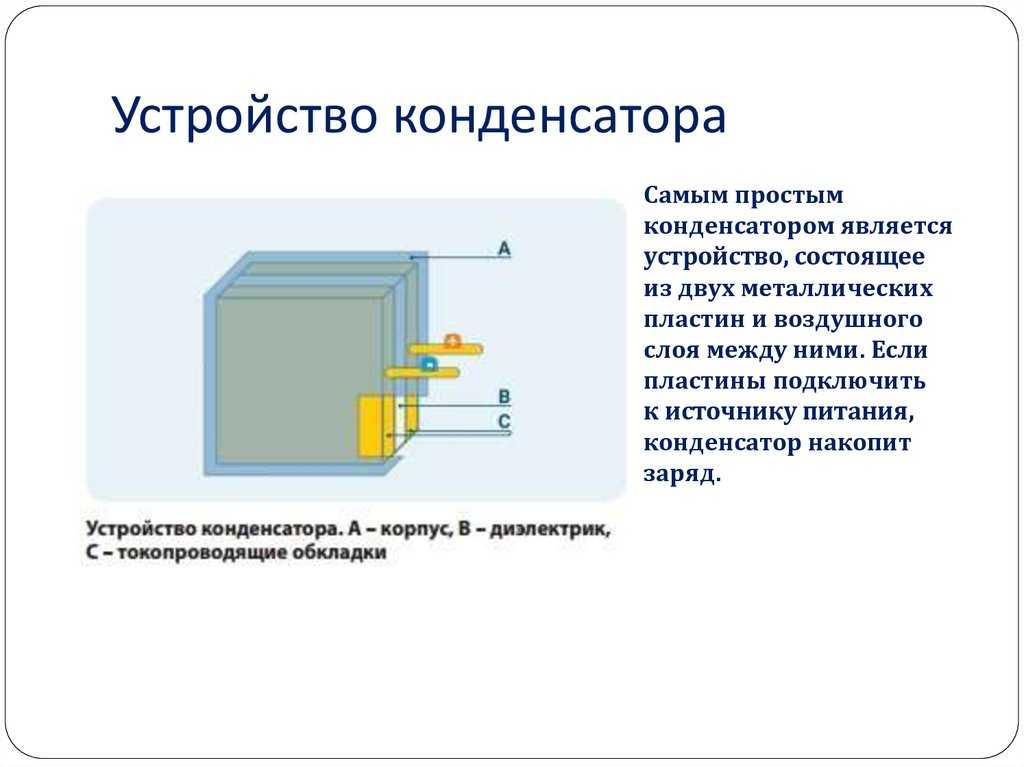

Конденсатор (первоначально известный как конденсатор ) представляет собой пассивный электрический компонент с двумя выводами, используемый для электростатического накопления энергии в электрическом поле. Формы практических конденсаторов сильно различаются, но все они содержат по крайней мере два электрических проводника (пластины), разделенных диэлектриком (то есть изолятором). Проводниками могут быть тонкие пленки металла, алюминиевая фольга или диски и т. д. «Непроводящий» диэлектрик увеличивает зарядную емкость конденсатора. Диэлектриком может быть стекло, керамика, полиэтиленовая пленка, воздух, бумага, слюда и т. д. Конденсаторы широко используются как части электрических цепей во многих распространенных электрических устройствах. В отличие от резистора, конденсатор не рассеивает энергию. Вместо этого конденсатор хранит энергию в виде электростатического поля между его пластинами.

При наличии разности потенциалов на проводниках (например, когда конденсатор присоединен к батарее) в диэлектрике возникает электрическое поле, в результате чего положительный заряд (+Q) собирается на одной пластине, а отрицательный заряд (-Q ) собрать на другой тарелке. Если батарея была подключена к конденсатору в течение достаточного времени, через конденсатор не может протекать ток. Однако, если к выводам конденсатора приложено ускоряющее или переменное напряжение, может протекать ток смещения.

Идеальный конденсатор характеризуется единственным постоянным значением емкости. Емкость выражается как отношение электрического заряда (Q) на каждом проводнике к разности потенциалов (V) между ними. Единицей емкости в системе СИ является фарад (Ф), который равен одному кулону на вольт (1 Кл/В). Типичные значения емкости находятся в диапазоне от примерно 1 пФ (10 -12 Ф) до примерно 1 мФ (10 -3 Ф).

Емкость тем выше, чем меньше расстояние между проводниками и когда проводники имеют большую площадь поверхности. На практике диэлектрик между пластинами пропускает небольшой ток утечки, а также имеет предел напряженности электрического поля, известный как напряжение пробоя. Проводники и выводы создают нежелательную индуктивность и сопротивление.

Конденсаторы широко используются в электронных схемах для блокировки постоянного тока и пропускания переменного тока. В сетях аналоговых фильтров они сглаживают выходной сигнал источников питания. В резонансных схемах они настраивают радиоприемники на определенные частоты. В системах передачи электроэнергии они стабилизируют напряжение и поток мощности.

photo by Alvinrune

В октябре 1745 года Эвальд Георг фон Клейст из Померании в Германии обнаружил, что заряд можно сохранить, подключив проводом высоковольтный электростатический генератор к объему воды в переносной стеклянной банке. . [2] Рука фон Клейста и вода действовали как проводники, а банка как диэлектрик (хотя детали механизма в то время были неправильно идентифицированы). Фон Клейст обнаружил, что прикосновение к проводу приводит к мощной искре, гораздо более болезненной, чем от электростатической машины. В следующем году голландский физик Питер ван Мусшенбрук изобрел аналогичный конденсатор, который был назван лейденской банкой в ​​честь Лейденского университета, где он работал. [3] Он также был впечатлен силой удара, который он получил, написав: «Я не вынес бы второго удара за королевство Франции». [4]

Даниэль Гралат был первым, кто объединил несколько банок параллельно в «батарею» для увеличения емкости хранения заряда. Бенджамин Франклин исследовал лейденскую банку и пришел к выводу, что заряд хранился на стекле, а не в воде, как предполагали другие. Он также принял термин «батарея», [5] [6] (обозначая увеличение мощности за счет ряда подобных единиц, как в батарее пушек), впоследствии применив к кластерам электрохимических элементов. [7] Лейденские банки позже были изготовлены путем покрытия внутренней и внешней сторон банок металлической фольгой с оставлением пространства у горлышка для предотвращения дугового разряда между фольгами. [ цитирование ] Самая ранняя единица измерения емкости была банкой, эквивалентной примерно 1 нанофараду. [8]

Лейденские банки или более мощные устройства, в которых использовались плоские стеклянные пластины, чередующиеся с проводниками из фольги, использовались исключительно примерно до 1900 года, когда изобретение беспроводной связи (радио) создало спрос на стандартные конденсаторы и неуклонный переход к более высоким частоты требуются конденсаторы с меньшей индуктивностью. Стала использоваться более компактная конструкция из гибкого диэлектрического листа типа промасленной бумаги, зажатого между листами металлической фольги, свернутого или свернутого в небольшой пакет.

Ранние конденсаторы были также известны как конденсаторы , термин, который иногда используется до сих пор. Этот термин впервые был использован для этой цели Алессандро Вольта в 1782 году со ссылкой на способность устройства сохранять более высокую плотность электрического заряда, чем обычный изолированный проводник. [9]

Стенограмма

Кредиты

Это руководство было впервые опубликовано 09 мая 2014 г. Оно было последним
обновлено 09 мая 2014 г.

Эта страница (Что такое конденсатор?) последний раз обновлялась 10 ноября 2022 г.

Текстовый редактор на базе tinymce.

Почему конденсаторы являются важными компонентами электронных схем

— Реклама —

С ростом технического прогресса конденсаторы стали важными компонентами почти в каждом электронном устройстве. Они способны накапливать электрический заряд, но не в течение длительного периода.

By Potshangbam July

Подобно перезаряжаемой батарее, конденсаторы накапливают и выделяют энергию. Конденсаторы хранят потенциальную энергию в электрическом поле, тогда как батареи накапливают энергию в виде химической энергии, которая затем преобразуется в электрическую энергию. Конденсаторы имеют такие функции, как легкая зарядка-разрядка. Сегодня растет спрос на более качественные конденсаторы для носимых устройств, бытовой электроники и промышленного применения.

— Реклама —

Важность конденсаторов
Конденсатор, также известный как конденсатор, является одним из основных компонентов, необходимых для построения электронных схем. Конструкция схемы не завершена или она не будет функционировать должным образом без основных компонентов, таких как резисторы, катушки индуктивности, диоды, транзисторы и т. д. Основная функция конденсаторов — накапливать электростатическую энергию в электрическом поле и передавать эту энергию цепи. , когда необходимо. Они пропускают переменный ток, но блокируют поток постоянного тока, чтобы избежать опасного пробоя цепи.

Хотя конденсаторы крошечные, они обеспечивают различные преимущества в электронных схемах.

  • Они накапливают энергию непосредственно на пластинах, что значительно ускоряет процесс зарядки/разрядки.
  • Эффективно фильтруют нежелательные частоты.
  • Конденсаторы

  • могут эффективно справиться с потерей мощности и сделать производство электроэнергии более экономичным.
  • Они менее чувствительны к температуре.
  • Конденсаторы почти мгновенно разряжаются.
  • Конденсаторы

  • предпочтительны для приложений переменного тока.
  • Они способны работать с высоковольтными приложениями и поэтому подходят для высокочастотных вариантов использования.
  • Конденсаторы

  • имеют длительный жизненный цикл почти от десяти до 15 лет.

Типы конденсаторов и их применение
Существует несколько типов конденсаторов различной конструкции и для различных применений и функций. Ниже приведены наиболее распространенные типы конденсаторов, используемых в электронных схемах.

Пленочные конденсаторы: К ним относятся полиэфирная пленка, металлизированная пленка, полипропиленовая пленка, пленка PTE и пленочные полистирольные конденсаторы. Что отличает их друг от друга, так это материал, используемый в качестве диэлектрика.

]Диэлектрик следует выбирать с осторожностью, исходя из его свойств. Пленочные конденсаторы имеют ряд преимуществ: они очень надежны и имеют долгий срок службы. Им отдают предпочтение в условиях высоких температур.

Пленочные конденсаторы используются в электронных блоках автомобилей, поскольку они демонстрируют стабильность при работе при высоких температурах и в условиях вибрации. Широкое применение пленочных конденсаторов также можно объяснить их способностью работать с высоким напряжением.

Керамические конденсаторы: Эти конденсаторы не имеют полярности и имеют фиксированную емкость. В качестве диэлектрического материала они используют керамическое вещество. Обычно используются два типа керамических конденсаторов: многослойные керамические конденсаторы (MLCC) и дисковые керамические конденсаторы. Следует отметить, что керамические материалы плохо проводят электричество; поэтому электрические заряды не могут протекать через них. Недостатком керамических конденсаторов является то, что незначительное изменение температуры меняет их емкость.

Низкая индуктивность керамических конденсаторов делает их пригодными для высокочастотных применений. Они бывают небольших размеров и используются в ряде электронных продуктов, включая телевизоры, мобильные телефоны, цифровые видеокамеры, ноутбуки и т. д. алюминий, тантал или ниобий) и свойства электролитов (влажный, твердый или гибрид влажный/твердый). Большинство электролитических конденсаторов имеют полярность; поэтому при постоянном напряжении важно соблюдать полярность на обоих концах. Благодаря своим небольшим размерам и высокой емкости электролитические конденсаторы подходят для использования в цепях питания постоянного тока. Их приложения связаны и развязаны. Недостатком электролитических конденсаторов является их относительно низкое номинальное напряжение.

Бумажные конденсаторы: Они изготовлены с использованием бумаги в качестве диэлектрика и способны накапливать достаточное количество электрического заряда. Диапазон емкостей у них варьируется от 0,001 до 2000 мкФ, а напряжение очень велико — до 2000 В. Этот конденсатор поглощает влагу из воздуха, что снижает сопротивление изоляции диэлектрика. Бумажные конденсаторы используются в фильтрующих устройствах. Они также могут использоваться для приложений, требующих высокого напряжения и большого тока.

Распространенные проблемы при использовании неправильных конденсаторов
Неисправный конденсатор может привести к различным проблемам. Когда в цепи используется неправильный конденсатор, он не может стабилизировать высокое напряжение, что может неблагоприятно повлиять на систему, вызывая ее выход из строя раньше ожидаемого срока службы. Следует знать, что все конденсаторы сделаны из разных материалов. Следовательно, использование конденсатора низкого качества или конденсатора с неправильным номиналом может серьезно повлиять на работу схемы.

Другими проблемами, возникающими при неправильном выборе конденсаторов, являются ненужная потеря мощности и нестабильная цепь. Кроме того, неправильный физический размер и тип конденсатора могут вызвать такие проблемы, как нежелательный шум, механическое напряжение, выход из строя схемы и т. д. Также следует учитывать толщину внешнего слоя диэлектрика конденсатора. В этом слое обычно образуются трещины; поэтому толщина диэлектрика имеет большое значение для увеличения механической прочности, а также долговечности изделий.

Кроме того, при низком качестве конденсатора или более высоком напряжении в цепи высока вероятность утечки химического изолятора. В таких случаях печатная плата подвергается воздействию умеренно реактивного соединения, которое, в свою очередь, может воздействовать на близлежащие компоненты и медную фольгу печатной платы.

Некоторые конденсаторы, доступные на рынке
Модель: Пленочные полипропиленовые конденсаторы; Производитель: Панасоник
Специально разработанные для подавления помех, эти конденсаторы имеют огнестойкий пластиковый корпус
и негорючую смолу; они полностью соответствуют требованиям RoHS. Серия оснащена механизмом безопасности
, соответствующим UL/CSA и европейским нормам безопасности класса X2.
Основные характеристики

  • Влагостойкость испытана при 240 В переменного тока при 85°C/85% в течение 1000 часов (C<1,0 мкФ)
  • Имеет номинальное напряжение 275 В переменного тока, номинальную емкость от 0,10 мкФ до 4,7 мкФ и
    Допустимое отклонение емкости ±10 % (K), ±20 % (M)
  • Диапазон температур категории от -40°C до +110°C

Контакты: www.panasonic.eu

Модель: Серия пленочных конденсаторов EPCOS B3277X/Y/Z; Производитель: ТДК
Серия подходит для использования в цепях постоянного тока, в качестве фильтров постоянного тока, для коррекции коэффициента мощности в промышленных преобразователях, а также для источников питания с повышенными требованиями к надежности. Эти приложения включают рентгеновское оборудование, светодиодное уличное освещение, индукционные плиты и электрические зарядные устройства
.
Основные характеристики

  • Предназначен для напряжения от 500 В до 1200 В постоянного тока со стандартной емкостью от 1,5 мкФ до 170 мкФ
  • Допустимый ток до 36,5 А
  • Максимальная рабочая температура компонентов, совместимых с RoHS, составляет 105°C.

Контакты: www.tdk-electronics.tdk.com

Модель: керамический конденсатор MLCC 100 нФ; Производитель: Мурата
Компания утверждает, что это самый маленький в мире керамический конденсатор MLCC емкостью 100 нФ для смартфонов 5G. Его максимальная емкость составляет 0,1 мкФ (100 нФ). Компания добилась того, что площадь монтажной поверхности примерно на 50% меньше, а объем примерно на 80% меньше, чем у ее обычных продуктов (размер 2552,7 см) с емкостью 0,1 мкФ. Более того, вместимость продукта примерно в десять раз больше, чем у других продуктов того же размера (размер 20330,16 см), которые первоначально производились компанией серийно
Контакт: www.murata.com
Модель: Vishay BC Components Серия 257 PRM-SI; Производитель: Vishay Intertechnology
Эта серия миниатюрных алюминиевых электролитических конденсаторов с защелкой позволяет создавать конструкции с более высокой удельной мощностью. Серия имеет цилиндрический алюминиевый корпус, изолированный синим рукавом. Конденсаторы серии 257 PRM-SI рассчитаны на номинальное напряжение до 500 В в 25 компактных корпусах размером от 22 мм x 25 мм до 35 мм x 60 мм. Устройства, соответствующие требованиям RoHS, также доступны с 3-контактными защелкивающимися клеммами с ключом и полярностью 9.0099
Основные характеристики

• Размер корпуса (Г x Д в мм): от 22 x 25 до 35 x 60
• Диапазон емкости: от 56 мкФ до 3300 мкФ
• Допустимое отклонение: ± 20 %
• Срок службы при +85°C : 5000 часовКонтакты: www.
