Какой цвет установлен для обозначения нулевого рабочего проводника: Кто может выполнять уборку коридоров ЗРУ и электропомещений с электрооборудованием напряжением до выше 1000 В единолично?

Содержание

III группа до и выше 1000 в

Вопрос
Какое цветовое обозначение установлено
Правилами устройства электроустановок
для шин электроустановки переменного
трехфазного тока?

1.3.
Фаза А — желтый, фаза В — зеленый, фаза С
– красный

Вопрос
При
какой температуре нагрева подшипников
электродвигатель вентилятора должен
быть немедленно выключен?

2.3.
При нагреве подшипников сверх допустимой
температуры, установленной в инструкции
завода-изготовителя

Вопрос.
Кто может осуществлять обслуживание
электроустановок потребителей в
организации?

3.5.
Должен осуществлять подготовленный
электротехнический персонал; обслуживание
может осуществлять специализированная
организация или электротехнический
персонал другого предприятия по договору

Вопрос
На
какое расстояние допускается приближаться
работникам к неогражденным токоведущим
частям электроустановок, находящимся
под напряжением 10 кВ?

4.3.
Не менее 0,6 м

Вопрос.
Какие изолирующие электрозащитный
средства в электроустановках напряжением
выше 1000 В относятся к основным?

5.5.
Изолирующие штанги; изолирующие и
электроизмерительные клещи; указатели
напряжения; устройства и приспособления
при проведении испытаний и измерений;
пр. СЗ для ремонтных работ в ЭУ напряжением
110 кВ и выше

Вопрос.
В каком случае абонент может отказаться
от оплаты за потребляемую энергию?

6.3.
В случае нарушения энергоснабжающей
организацией требований, предъявляемых
к качеству электроэнергии

Вопрос
Какой
порядок наложения повязки установлен
при ранении конечности?

7.5.
Накрыть рану чистой салфеткой, полностью
прикрыв края раны; прибинтовать салфетку
или прикрепить ее лейкопластырем

Вопрос
Какое
цветовое обозначение установлено
Правилами устройства электроустановок
для шин в электроустановках постоянного
тока?

1.2.
Положительная шина — красный, отрицательная
— синий, нулевая рабочая — голубой

Вопрос
Что
необходимо выполнить при нагреве
подшипников электродвигателя сверх
допустимой температуры, указанной в
инструкции завода-изготовителя?

2. 4.
Немедленно отключить двигатель от сети

Вопрос
Кто
назначается на предприятии для
непосредственного выполнения функций
по организации безопасной эксплуатации
электроустановок?

Всего
ответов: 5. Правильный ответ: 1

3.1.
Ответственный за электрохозяйство, а
также лицо, его замещающее

Вопрос
На
какое расстояние разрешается приближаться
к месту замыкания провода воздушной
линии электропередачи на землю без
средств защиты?

Всего
ответов: 5. Правильный ответ: 1

4.1.
На расстояние не менее 8 м

Вопрос
Какие
изолирующие электрозащитный средства
в электроустановках напряжением выше
1000 В относятся к дополнительным?

5.4.
Диэлектрические перчатки; диэлектрические
боты; штанги для переноса и выравнивания
потенциала; диэлектрические ковры;
изолирующие подставки; изолирующие
колпаки

Вопрос.
Какой минимальный срок действия тарифов
на электрическую энергию установлен в
РФ?

6. 3.
Не менее 3 месяцаев

Вопрос.
Какую жидкость (раствор) можно вливать
в рану при ранениях конечностей?

7.5.
Запрещается промывать рану водой и
вливать в рану спиртовые или любые
другие растворы

Вопрос
Какой
цвет установлен для обозначения нулевого
рабочего проводника электрической
сети?

Голубой

Вопрос
Какие
надписи должны быть нанесены на
коммутационных аппаратах, пускорегулирующих
устройствах, предохранителях,
обеспечивающих работу электродвигателей
агрегата или механизма?

2.4.
Надписи с наименованием механизма и
(или) агрегата, к которому они относятся

Вопрос.
Кто может быть назначен ответственным
за электрохозяйство в электроустановках
до 1000 В?

3.4.
Инженерно-технический работник,
отвечающий требованиям Правил эксплуатации
электроустановок потребителей, с группой
по электробезопасности не ниже IV

Вопрос
Разрешается
ли при единоличном осмотре электроустановок
открывать двери щитов и сборок?

4. 4.
Разрешается во всех случаях

Вопрос
Какие
виды дополнительных средств защиты
можно применять для защиты человека от
действия электрического тока без
использования основных средств защиты?

5.1.
Для защиты от напряжения шага могут
применяться диэлектрические боты или
галоши

Вопрос
В каких
пределах должно находиться нормально
допустимое значение установившегося
отклонения напряжения?

6.2.
dF = +- 5 %

Вопрос
Какие
действия необходимо выполнить при
проникающем ранении груди?

7.4.
Прижать ладонь к ране и закрыть в нее
доступ воздуха; наложить герметичную
повязку или лейкопластырь

Вопрос.
Какой цвет установлен для обозначения
проводников защитного заземления или
нулевого защитного проводника в
электроустановках напряжением до 1000 В
с глухозаземленной нейтралью?

1.4.
Чередующиеся продольные или поперечные
полосы одинаковой ширины желтого и
зеленого цветов

Вопрос
Какая
периодичность установлена по проверке
технического состояния осветительных
установок предприятия?

2. 4.
Периодичность проверки устанавливается
ответственным за электрохозяйство с
учетом местных условий или по особому
графику для светильников, подверженных
усиленному загрязнению

Вопрос
Кому
и когда должен сообщить работник о
нарушении правил эксплуатации
электроустановок потребителей, заметивший
неисправности электроустановок или
средств защиты?

3.2.
Немедленно своему непосредственному
руководителю, а в его отсутствие —
вышестоящему руководителю

Вопрос
В каких
случаях работники, не обслуживающие
электроустановки напряжением выше 1000
В, могут допускаться в них для проведения
осмотра?

4.4.
В сопровождении оперативного персонала,
имеющего IV группу

Вопрос.
Какие изолирующие электрозащитные
средства в электроустановках напряжением
до 1000 В относятся к дополнительным?

5.3.
Диэлектрические галоши, диэлектрические
ковры, изолирующие колпаки, изолирующие
подставки и накладки

Вопрос.
Какие предельно допустимые значения
установившегося отклонения напряжения
определены ГОСТ 13109-97?

6. 4.
dF = +- 10 %

Вопрос
Какие
действия должны быть выполнены при
проникающем ранении живота?

7.2.
Прикрыть содержимое раны салфеткой;
прикрепить салфетку пластырем; приподнять
ноги и расстегнуть поясной ремень;
транспортировать — «лежа на спине»

Требования к организации коммерческого учета

Требования к местам установки приборов учета

Приборы учета подлежат установке на границах балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка — потребителей, сетевых организаций, имеющих общую границу балансовой принадлежности (далее — смежные субъекты розничного рынка). При отсутствии технической возможности установки прибора учета на границе балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка прибор учета подлежит установке в месте, максимально приближенном к границе балансовой принадлежности, в котором имеется техническая возможность его установки.

В случае если прибор учета, в том числе коллективный (общедомовой) прибор учета в многоквартирном доме, расположен не на границе балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка, то объем потребления электрической энергии, определенный на основании показаний такого прибора учета, в целях осуществления расчетов по договору подлежит корректировке на величину потерь электрической энергии, возникающих на участке сети от границы балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) до места установки прибора учета (ОПФРР п. 144).

Приборы учета (измерительные комплексы) электроэнергии должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0°С. Приборы учета общепромышленного исполнения не разрешается устанавливать в помещениях, где по производственным условиям температура может часто превышать +40°С, а также в помещениях с агрессивными средами. Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. В случае, если приборы не предназначены для использования в условиях отрицательных температур, должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них, электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20°С (ПУЭ п. 1.5.27).

Приборы учета должны устанавливаться в шкафах, камерах комплектных распределительных устройствах (КРУ, КРУП), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию. Высота от пола до коробки зажимов прибора учета должна быть в пределах 0,8-1,7 м (ПУЭ п. 1.5.29) (за исключением вариантов технического решения установки прибора учета в точке присоединения на опоре ВЛ-0,4 кВ).

Конструкции и размеры шкафов, ниш, щитков и т. п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1° (ПУЭ п. 1.5.31).

При наличии на объекте нескольких присоединений с отдельным учетом электроэнергии на панелях счетчиков должны быть надписи наименований присоединений (ПУЭ п. 1.5.38).

Требования к приборам учета

Выбор класса точности:

Для учета электрической энергии, потребляемой потребителями (кроме граждан-потребителей) с максимальной мощностью менее 670 кВт, подлежат использованию приборы учета класса точности:
- для точек присоединения к объектам электросетевого хозяйства напряжением от 0,4кВ до 35 кВ – 1,0 и выше;
- для точек присоединения к объектам электросетевого хозяйства напряжением от 110 кВ и выше – 0,5S и выше. (ОПФРР п.138, п.142).
Для учета электрической энергии, потребляемой потребителями с максимальной мощностью не менее 670 кВт, подлежат использованию приборы учета, позволяющие измерять почасовые объемы потребления электрической энергии, класса точности 0,5 S и выше, обеспечивающие хранение данных о почасовых объемах потребления электрической энергии за последние 90 дней и более или включенные в систему учета. (ОПФРР п.138, п.142).
Для учета электроэнергии, потребляемой гражданами, подлежат использованию приборы учета класса точности 2,0 и выше.

Требования к поверке:

Каждый установленный расчетный прибор учета должен иметь на винтах, крепящих кожух прибора учета, пломбы с клеймом метрологической поверки, а на зажимной крышке – пломбу сетевой компании.
Наличие действующей поверки прибора учета подтверждается наличием читаемой пломбы метрологической поверки и, как правило, предоставлением документа – паспорта-формуляра на прибор учета или свидетельства о поверке. В документах на прибор учета должны быть отметки о настройках тарифного расписания и местного времени.

Требования к вводным устройствам и к коммуникационным аппаратам на вводе

Должна обеспечиваться возможность полного визуального осмотра со стационарных площадок вводных устройств ВЛ, КЛ, а также вводных доучетных электропроводок оборудования для выявления безучетного подключения энергопринимающих устройств. Места возможного безучетного подключения должны быть изолированы путем пломбировки камер, ячеек, шкафов и др. (ПТЭЭП п.2.11.18).
При нагрузке до 100 А включительно, исключать установку разъединителей (рубильников) до места установки узла учета. Для безопасной установки и замены приборов учета в сетях напряжением до 1 кВ должна предусматриваться установка вводных автоматов защиты (на расстоянии не более 10 м от прибора учета) с возможностью опломбировки (ПУЭ п.1.5.36).
Установку аппаратуры АВР, ОПС и другой автоматики предусматривать после места установки прибора учета (измерительного комплекса) электроэнергии.

Требования к измерительным трансформаторам напряжения

Класс точности – не хуже 0,5 (ПУЭ п.1.5.16).
При трёхфазном вводе применять трёхфазные ТН или группы из трёх однофазных ТН.
Для сохранности измерительных цепей должна быть предусмотрена возможность опломбировки решеток и дверец камер, где установлены предохранители (устанавливаются предохранители с сигнализацией их срабатывания (ПУЭ п. 3.4.28) на стороне высокого и низкого напряжения ТН, а также рукояток приводов разъединителей ТН. При невозможности опломбировки камер, пломбируются выводы ТН (ПТЭЭП п.2.11.18).
Для обеспечения безопасности работ, проводимых в цепях измерительных приборов, устройств релейной защиты и электроавтоматики, вторичные цепи (обмотки) измерительных трансформаторов напряжения должны иметь постоянные заземления (Правила по охране труда при эксплуатации электроустановок п. 42.1).
Вторичные обмотки трансформатора напряжения должны быть заземлены соединением нейтральной точки или одного из концов обмотки с заземляющим устройством. Заземление вторичных обмоток трансформатора напряжения должно быть выполнено, как правило, на ближайшей от трансформатора напряжения сборке зажимов или на зажимах трансформатора напряжения (ПУЭ п.3.4.24).
Наличие действующей поверки подтверждается, как правило, предоставлением оригиналов паспортов или свидетельств о поверке ТН с протоколами поверки (ПТЭЭП 2. 11.11).

Требования к измерительным трансформаторам тока

Класс точности – не хуже 0,5 (ПУЭ п.1.5.16).
При полукосвенном включении прибора учета необходимо устанавливать трансформаторы тока во всех фазах.
Значения номинального вторичного тока должны быть увязаны с номинальными токами приборов учёта.
Трансформаторы тока, используемые для присоединения счётчиков на напряжении до 0,4 кВ, должны устанавливаться после коммутационных аппаратов по направлению потока мощности (ПУЭ п.1.5.36.).
Выводы вторичной измерительной обмотки трансформаторов тока должны иметь крышки для опломбировки. (ПТЭЭП п.2.11.18)
Для обеспечения безопасности работ, проводимых в цепях измерительных приборов, устройств релейной защиты и электроавтоматики, вторичные цепи (обмотки) измерительных трансформаторов тока должны иметь постоянные заземления. (Правила по охране труда при эксплуатации электроустановок п. 42.1)
Заземление во вторичных цепях трансформаторов тока следует предусматривать на зажимах трансформаторов тока (ПУЭ п. 3.4.23).
Трансформатор тока должен иметь действующую метрологическую поверку первичную (заводскую) или периодическую (в соответствии с межповерочным интервалом, указанным в описании типа данного средства измерения). Наличие действующей поверки подтверждается, как правило, предоставлением оригиналов паспортов или свидетельств о поверке ТТ с протоколами поверки (ПТЭЭП 2.11.11).
Предельные значения вторичной нагрузки трансформаторов тока класса точности 0,5 должны находиться в диапазоне 25–100% от номинальной (ГОСТ-7746–2001 трансформаторы тока).

Требования к измерительным цепям

В электропроводке к расчетным счетчикам наличие паек и скруток не допускается (ПУЭ п.1.5.33).
Электропроводка должна соответствовать условиям окружающей среды, назначению и ценности сооружений, их конструкции и архитектурным особенностям. Электропроводка должна обеспечивать возможность легкого распознания по всей длине проводников по цветам:

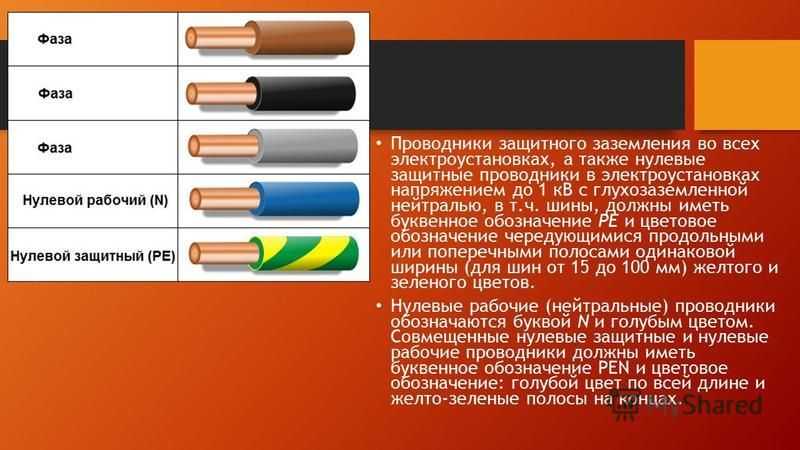

Голубого цвета – для обозначения нулевого рабочего или среднего проводника электрической сети;
Двухцветной комбинации зелено-желтого цвета – для обозначения защитного или нулевого защитного проводника;
двухцветной комбинации зелено-желтого цвета по всей длине с голубыми метками на концах линии, которые наносятся при монтаже – для обозначения совмещенного нулевого рабочего и нулевого защитного проводника;
черного, коричневого, красного, фиолетового, серого, розового, белого, оранжевого, бирюзового цвета – для обозначения фазного проводника (ПУЭ п. 2.1.31).
Жилы контрольных кабелей для присоединения под винт к зажимам панелей и аппаратов должны иметь сечения не менее 1,5 мм (а при применении специальных зажимов – не менее 1,0 мм) для меди; для неответственных вторичных цепей, для цепей контроля и сигнализации допускается присоединение под винт кабелей с медными жилами сечением 1 мм;
Монтаж цепей постоянного и переменного тока в пределах щитовых устройств (панели, пульты, шкафы, ящики и т. п.), а также внутренние схемы соединений приводов выключателей, разъединителей и других устройств по условиям механической прочности должны быть выполнены проводами или кабелями с медными жилами. Применение проводов и кабелей с алюминиевыми жилами для внутреннего монтажа щитовых устройств не допускается (ПУЭ п.3.4.12).
Присоединения токовых обмоток счетчиков к вторичным обмоткам трансформаторов тока следует проводить отдельно от цепей защиты и электроизмерительными приборами (ПУЭ п. 1.5.18).
Для сохранности измерительных цепей должна быть предусмотрена возможность опломбировки испытательных блоков, коробок и других приборов, включаемых в измерительные цепи прибора учета, при этом необходимо минимизировать применение таких устройств (ПТЭЭП п. 2.11.18).
Проводники цепей напряжения подсоединять к шинам посредством отдельного технологического болтового присоединения, в непосредственной близости от трансформатора тока данного измерительного комплекса.
Нагрузка вторичных обмоток измерительных трансформаторов, к которым присоединяются приборы учета, не должна превышать номинальных значений.
Сечение и длина проводов и кабелей в цепях напряжения расчетных счетчиков должны выбираться такими, чтобы потери напряжения в этих цепях составляли не более 0,25 % номинального напряжения. (ПУЭ п.1.5.19).
Для косвенной схемы подключения прибора учета вторичные цепи следует выводить на самостоятельные сборки зажимов или секции в общем ряду зажимов. При отсутствии сборок с зажимами необходимо устанавливать испытательные блоки. Зажимы должны обеспечивать закорачивание вторичных цепей трансформаторов тока, отключение токовых цепей прибора учета и цепей напряжения в каждой фазе прибора учета при их замене или проверке, а также включение образцового прибора учета без отсоединения проводов и кабелей. Конструкция сборок и коробок зажимов расчетных приборов учета должна обеспечивать возможность их пломбирования. (ПУЭ п.1.5.23).

Цветовая маркировка электрических проводов

: Полное руководство

Электрические

При осмотре розеток или распределительных коробок вы обнаружите, что они состоят из проводов, каждый из которых имеет определенный цвет, предназначенный для определенной цели, и все они собраны вместе для функционирования электрической системы.

Напряжение 12 вольт считается безопасным. Наибольшее распространение в промышленности и сельском хозяйстве и быту получили электрические нагрузки 120в, 220в и 320в: первые две для освещения и бытовых приборов, третья — для трехфазных электродвигателей машин и механизмов. Это напряжение экономически выгодно, но очень опасно для человека.

Кабели, провода, вся электропроводка, которая используется для электромонтажных работ в доме или квартире, в электрощите, при монтаже электроприборов, всегда имеет цветовую маркировку. Электрический провод распределения переменного и постоянного тока любой ветви цепи обязательно имеет цветовую маркировку.

Конкретные цвета в электрике выбираются не случайно. Цветная проводка необходима для безопасных электромонтажных работ во избежание короткого замыкания и поражения электрическим током. Раньше цвет жил был только черный или белый, что доставляло большие неудобства электрикам. При отключении проводников к проводникам должно было подаваться питание, после чего с помощью органов управления определялись ноль и фаза. Использование раскраски избавило их от всех мучений, потому что все стало предельно ясно.

Цветовая маркировка почти всегда наносится по всей длине проводника. Это помогает установить назначение каждого проводника в определенную группу, чтобы облегчить их переключение.

Кабели с цветовой маркировкой обеспечивают безопасность и защиту всех, кто будет с ними работать. Таким образом, получение этих знаний о цветах электрических проводов имеет важное значение, независимо от того, будете ли вы звонить профессионалам.

В США цветовая маркировка электропроводки отличается от остального мира. Здесь применяется маркировка Национального электротехнического кодекса.

Меры безопасности

Поражение электрическим током является одним из наиболее тяжелых видов травм. Тело человека на 80% состоит из воды. И ток хорошо проводит. Поражение электрическим током определяется силой тока и продолжительностью его воздействия. Чем меньше сопротивление человеческого тела, тем выше сила тока. Сопротивление снижается под воздействием следующих факторов:

электрическая система высокого напряжения
влажность кожи
длительное воздействие электрического щита
пониженное парциальное давление кислорода в воздухе: в плохо проветриваемых помещениях человек становится значительно более уязвимым
повышенное содержание углекислого газа в воздухе
высокая температура воздуха
неосторожность, психическая неготовность к возможному поражению электрическим током

больше всего от действия электрического тока страдает центральная нервная система. Из-за его повреждения могут быть нарушены дыхание и сердечная деятельность.

Безопасность является решающим фактором, когда речь идет о любой электрической системе, так как она представляет собой высокую потенциальную опасность возгорания, особенно если не принять своевременных мер. Вот несколько напоминаний, о которых следует помнить при решении любых проблем с электричеством при ремонте дома:

Если с электричеством в вашем доме произойдет что-то странное, например, отключение, быстрый осмотр с вашими соседями может помочь вам решить проблему. Если они испытывают то же самое, вам следует обратиться в коммунальную компанию, отвечающую за указанный вами район, чтобы найти решение вашей проблемы.
Если проблема очевидна, например, оторванный провод, свисающий с электрического столба, держитесь подальше от него и обратитесь в коммунальную службу. Кроме того, ни при каких обстоятельствах не следует его трогать, особенно если вы не имеете достаточной квалификации для решения данного вопроса.
Лучше всего считать, что все провода отделены от бытовых приборов как опасные.
Никогда не прикасайтесь и не работайте с электрическими инструментами или проводами, погруженными в воду или мокрыми руками.
В случае, если вы решите самостоятельно выполнить мелкий ремонт электрооборудования, например заменить предохранитель, выключите питание, чтобы не получить травму.
Если у вас нет опыта работы с какими-либо электроприборами, проводами или инструментами, лучше всего доверить это специалистам, таким как HandyKith.

Типы проводов и цвета электрических линий

В то время как существуют разные провода, которые несут разное напряжение в цепи, например, те, которые чрезвычайно опасны при прикосновении, и другие, которые имеют ток низкого напряжения, что вы не рискуете получить удар током , лучше всего относиться ко всем из них как к угрозе, если в случае возникновения возможности вам придется иметь дело с ними.

Неметаллические (NM) кабельные провода являются наиболее распространенным типом домашних электрических проводов, которые сегодня можно найти в большинстве домов. Он заключен в защитную пластиковую оболочку и состоит из одного или нескольких горячих проводов, нулевого провода и провода заземления.

Отдельные провода могут быть установлены в жесткой или гибкой металлической или пластиковой трубе, известной как кабелепровод. Это служит альтернативой, которая чаще используется, если проводка будет выводиться за пределы стен, потолка или пола.

Кабели NM также известны как «Romex» из-за этого конкретного бренда. Они специально разработаны для сухих внутренних помещений и имеют плоскую трубчатую форму, которая проходит через стены и полы в вашем доме, делая ее невидимой. Они часто встречаются в розетках и светильниках. Вот его стандартные размеры и мощность усилителя:

14-й калибр: 15-амперные цепи
12-й калибр: 20-амперные цепи
10-й калибр: 30-амперные цепи
8-й калибр: 40-амперные цепи

5-й калибр: 6-й калибр схемы

Кабели NM также поставляются с оболочкой с цветовой маркировкой, чтобы можно было различать сечение проводов. Это могут быть следующие цвета проводки дома:

Провода 14-го калибра: белые
Провода 12-го калибра: желтые
Провода 10-го калибра: оранжевые
Провод 6-го и 8-го калибра: черный

Если вы видите серую оболочку, важно отметить, что этот цвет не используется для кабелей NM, поскольку этот особый цветовой код назначается кабелям UF или подземным кабелям, которые используются для влажных и наземных мест.

Кроме того, в некоторых сообществах не разрешено использовать кабели NM и вместо этого использовать кабели переменного тока, также известные как бронированные кабели. Этот тип проводки обычно использовался в начале 1900-х годов и имеет гибкую металлическую оболочку. За счет этого обеспечивается дополнительная защита внутренних проводников.

Горячий провод

Горячие или находящиеся под напряжением провода представляют собой непрерывные провода с током, которые подают первоначальную мощность в цепь. К ним очень опасно прикасаться, особенно когда они все еще подключены к источнику питания, который их питает. Поэтому цвета проводов под напряжением означают, что их нельзя перемещать или трогать.

Цвета нейтральной проводки

В то время как провод под напряжением является началом цепи, нейтральный провод завершает цепь, тем самым завершая циркуляцию в вашей электрической системе. По сути, он действует как противоположность горячему проводу и возвращает цепь обратно к источнику питания. Кроме того, это предотвращает любые неисправные или избыточные токи, которые могут находиться в вашей розетке. Несмотря на то, что по ним не проходит постоянно электрический ток, следует соблюдать такую же осторожность при обращении с горячим проводом.

Цвета проводов заземления

Провода заземления существуют для вашей защиты, так как они защищают от нестабильных электрических токов. По заземляющим проводам не проходит электрический ток, но в случае каких-либо аварий, таких как короткое замыкание, он направляет поток к земле. Однако это скорее обязательное условие NEC для новых домов и обычно не встречается в старых домах. Чтобы узнать, присутствует ли в вашем доме цвет заземляющего провода, проверьте, имеет ли ваша розетка три контакта.

Цветовые коды электрических проводов

Электрические кабели NM на 120 В и 240 В поставляются с внешней пластиковой оболочкой, которая связывает электрические провода с цветовой маркировкой внутри. На внешней части нанесена маркировка, указывающая количество и размер проводов внутри оболочки, а ее цвет указывает на рекомендуемое использование.

Черные провода: горячие

Черный электрический провод — это обычный цвет проводов в обычном домашнем хозяйстве, что указывает на то, что изоляция соответствует цветовому коду горячих проводов.

Красные провода: горячий электрический провод, цветовой код

Красные провода также используются для обозначения второго горячего провода в установке 240 вольт. Красные провода также являются обычными цветами проводов, применяемыми в обстоятельствах, когда проводные датчики дыма необходимо соединить между собой, чтобы все сигналы тревоги сработали одновременно. Хотя вы можете соединить два красных провода вместе, есть также возможность подключить его к черному проводу. Профессионалы больше подходят для решения и консультирования в подобных ситуациях.

Белый с красными и черными проводами: Hot

Вы можете найти белый код цвета провода, который имеет петлю и помечен красной или черной лентой. Это также означает, что электрические провода красного цвета считаются горячими и не используются в качестве нейтрального провода. Это можно увидеть в обстоятельствах, когда у вас есть второй горячий провод на 240-вольтовом приборе в двухпроводном кабеле.

Неизолированные медные провода: заземление

Неизолированные медные провода часто используются для заземления. Как правило, все электрические устройства должны быть заземлены, поскольку это обеспечивает безопасный путь прохождения электрического тока. Даже выключатели и светильники должны иметь путь для возврата электричества в землю. Возможно, единственное, что не нужно заземлять, — это пластиковые коробки, так как они не проводят ток.

Зеленый провод: заземляющий электрический провод Цветовой код

Зеленые электрические провода используются исключительно для заземления. Заземляющие винты также могут быть окрашены в зеленый цвет.

Нейтральный цвет провода или серые провода

Белые или серые провода обычно указывают на то, что он нейтральный. Кроме того, это не означает, что они полностью безопасны. Будьте осторожны, поскольку любая изолента, обернутая вокруг него, будет указывать на обратное, поскольку это означает, что вместо этого он действует как горячий провод. Кроме того, существует вероятность того, что лента может со временем оторваться. Помните, что нейтральные провода возвращают питание к блоку выключателя, поэтому он все еще может привести к травме или поражению электрическим током.

Синий электрический провод и желтые провода

Синий и желтый электрические провода встречаются редко, но иногда их можно использовать в электрических кабелепроводах в качестве горячих проводов. С этим обычно сталкиваются путешественники за трех-четырехпозиционные переключатели.

Услуги HandyKith

С цветами электрических проводов не так легко шутить. Даже если жизненно важно знать значение цвета провода, чтобы знать, с чем именно вы имеете дело, для безопасности себя и окружающих всегда лучше обратиться за профессиональными услугами электрика. HandyKith — ведущий профессионал, который в любое время может помочь вам со всеми вашими бытовыми электропроводками, чтобы вы знали, что с вами обращаются только с лучшими специалистами. Хватит спрашивать: «Можно ли соединить красный провод с черным проводом?» — обращайтесь к профессионалам HandyKith!

0–10 В Цвета проводов для изменения

Гостевой пост C. Webster Marsh, Penumbra Controls

Провода диммирования 0–10 В. схемы подключения, инструкции по установке и диммируемые драйверы по цветам: серый и фиолетовый (хотя фиолетовый часто называют фиолетовым). Однако это скоро изменится, когда вступят в силу новые правила и правила.

Что изменится?

Все серые контрольные проводники для 0-10В станут розовыми.

В настоящее время диммирование 0-10 В использует серо-фиолетовую пару проводов для подключения светильников, драйверов и устройств. Эта цветовая кодировка изменится на новый стандарт, в котором будет использоваться розовый провод вместо серого.

Кто принял решение об этом изменении?

Изменение было связано с новыми электротехническими нормами: издание 2020 г. NFPA 70 (NEC), статья 410.69.

2020 NEC требует, чтобы там, где провода 0-10 В или другие управляющие провода находились в том же светильнике или корпусе, что и провода ответвления, провода, питающие драйвер, серого цвета должны быть зарезервированы только для проводов ответвления. Серый провод проводки 0–10 В не будет соответствовать этому новому требованию, поэтому Национальная ассоциация производителей электротехники (NEMA) меняет свои рекомендации по цветам диммируемых проводов 0–10 В. Об этом изменении было объявлено в бюллетене, утвержденном 16 апреля 2020 г.

Когда это вступит в силу?

Это требование вступает в силу 1 января 2022 года.

NEMA рекомендует производителям принять изменение «… как можно быстрее, чтобы обеспечить внесение всех необходимых изменений к 1 января 2022 года». и установщики «… должны рассмотреть возможность повторной идентификации серых контрольных проводников с использованием маркировочной ленты, окраски или других эффективных средств, если это разрешено…» до даты вступления в силу.

Какие цвета допустимы?

NEMA в своем стандарте NEMA 100-2021 рекомендует использовать следующие цвета для контрольных проводников 0–10 В. Обратите внимание, что цвет, который часто называют «фиолетовым», определяется в этом стандарте как «фиолетовый», поэтому я называю его таковым:

Что мне делать с моими серыми проводами прямо сейчас?

NEC разрешает «… маркировочную ленту, краску или другие эффективные средства на конце [проводника] и в каждом месте, где проводник виден и доступен».

NEC также разрешает в соответствии со статьей 90.4, что при отсутствии доступных продуктов компетентный орган (AHJ) может разрешать использование «… продуктов, конструкций или материалов, которые соответствуют самой последней предыдущей редакции настоящего Кодекса…» . В этом случае это может относиться к таким продуктам, как кабели Luminary MC, которые предварительно изготовлены таким образом, что все проводники предварительно установлены в гибком кабелепроводе. Если такой продукт с розовым проводником недоступен, то AHJ может разрешать альтернативы до тех пор, пока не будут доступны версии с розовым проводом.

Дополнительные мысли

Хотя это изменение повлияет на светотехническую промышленность в течение короткого периода времени, поскольку все будут приспосабливаться, преимущества этого изменения должны быть очевидны. Неправильное подключение низковольтных проводов и проводников ответвлений может быть серьезной и опасной для жизни ошибкой, поэтому NEC ввела это новое требование.
