Какое сопротивление изоляции должно быть у ручного электроинструмента: ⚡ Проверка электроинструмента и переносного электрооборудования

Как проверить электроинструмент

К переносному электроинструменту относятся устройства, используемые для строительства или ремонта, с питанием от электрической сети. Принадлежность к категории «переносные» определяет то, что к месту работы их доставляют без использования передвижных механизмов и грузоподъемных устройств. Они используются персонально силами одного или двух человек.

К переносному инструменту и приспособлениям относятся:

  • инструменты с электродвигателем — электродрели, перфораторы;
  • переносные светильники;
  • электрические удлинители;
  • трансформаторы и преобразователи для питания инструмента и переносных светильников, работающих от пониженного напряжения;
  • пневматические и гидравлические инструменты;
  • ручные инструменты, работающие от двигателей внутреннего сгорания;
  • ручные пиротехнические инструменты.

Мы заострим внимание только на переносном электроинструменте.

Содержание

  1. Как организованы учет и испытания электроинструмента в организациях
  2. Журнал учета переносного электроинструмента
  3. Как испытывают электрифицированный инструмент
  4. Внешний осмотр электроинструмента
  5. Проверка на холостом ходу
  6. Проверка сопротивления изоляции
  7. Проверка цепи заземления

Как организованы учет и испытания электроинструмента в организациях

Работая с электроинструментом, можно получить травму. Работник получает электрическую травму при неисправности электрической части. При работе в пожаро- или взрывоопасных зонах возникает пожар или взрыв. При использовании электроинструмента, учитывается класс защиты и требования правил по охране труда, определяющих порядок применения устройств соответствующего класса в помещениях, в зависимости от их опасности. Классы защиты маркируют цифрами 0, I, II или III.

Классы защиты электроинструмента

Работники получают травмы не только из-за неисправной электрической части инструмента, но и при неисправной его механике.

Второй фактор риска – травмы, связанные с повреждениями механической части инструмента.

Как различать классы защиты электроинструмента

Если работник получил травму, фиксируется факт несчастного случая, проводится расследование, составляется акт. Если травма произошла в момент использования электроинструмента, потребуются доказательства его исправности. Правила ПТЭЭП и охраны труда требуют, чтобы инструмент проходил периодические испытания в установленном порядке. Результаты испытаний фиксируются в журнале. Так можно документально доказать, что за его состоянием следили. Если в результате расследования выяснится, что журнал или систематические записи в нем отсутствуют, виноватым в получении работником травмы автоматически становится работодатель.

Помимо испытаний, на предприятии или в подразделении разрабатывается инструкция по безопасной эксплуатации электроинструмента. С ней знакомят под роспись работников, использующих такой инструмент. Если травма получена в результате нарушения требований такой инструкции, вина автоматически перекладывается на травмированного работника. Если инструкции нет, или работник с ней не ознакомлен – работодатель ответит за травмы работника единолично.

Но вернемся к испытаниям. На предприятии назначается работник, ответственный за исправное состояние электроинструмента. Он выбирается из электротехнического (электроремонтного) персонала и должен иметь группу по электробезопасности III или выше. Если предприятие состоит из нескольких подразделения и есть трудности с централизованной проверкой электроинструмента, такие работники назначаются в каждом цехе.

Обязанности ответственного лица

Назначение ответственного работника обосновывается приказом по предприятию за подписью его руководителя.

В обязанности работника, ответственного за безопасную эксплуатацию переносного электроинструмента, входит ведение журнала учета и организация проверок и испытаний.

Журнал учета переносного электроинструмента

Необходимость сбора информации о наличии инструмента продиктована тем, чтобы не пропустить ни одного его экземпляра мимо процедуры испытаний. Иначе, чтобы ни одна единица не была позабыта. Для этого каждому инструменту присваивается инвентарный номер, наносимый на корпус инструмента несмываемой краской.

Обложка журнала и состав его граф представлена ниже.

Обложка журнала учета

Для каждого инструмента целесообразно выделить одну страницу журнала. Так удобнее проследить историю его проверок и результатов испытаний.

В конце каждой строки, в которую записаны результаты проверки, ответственный за безопасную эксплуатацию электроинструмента ставит свою подпись.

Как испытывают электрифицированный инструмент

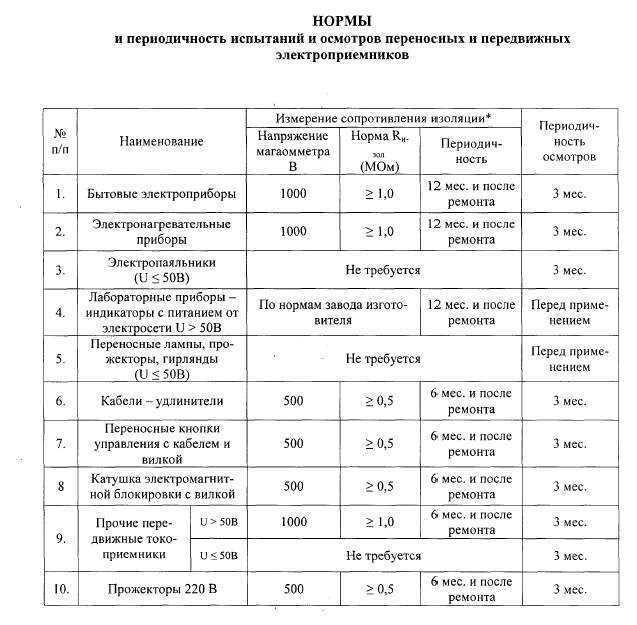

Периодические проверки и испытания электроинструмента проводят не реже 1 раза в 6 месяцев. Если инструмент на предприятии или в подразделении эксплуатируется интенсивно, то этот срок уменьшают. Новый срок испытания фиксируют изданием соответствующего распоряжения по предприятию.

После ремонта инструмента производят дополнительную (внеочередную) проверку и испытание.

Результаты испытаний фиксируются в журнале. Объем проверки следующий:

  • внешний осмотр;
  • работа инструмента на холостом ходу в течение времени, не менее 5 минут;
  • измерение сопротивления изоляции;
  • проверка цепи заземления.

Внешний осмотр электроинструмента

Перед осмотром корпус инструмента очищают от загрязнений, препятствующих объективной оценке его состояния. Первым делом проверяется наличие на корпусе инвентарного номера и соответствие характеристик инструмента сведениям в журнале.

Затем определяется состояние электрической вилки для подключения к сети. Проверяется отсутствие трещин, сколов, контакты не должны быть деформированы или подгоревшими. Неисправная вилка подлежит замене.

Следом за вилкой осматривают шнур питания. На всем его протяжении изоляция не должна быть нарушена. Он не должен быть перетянут или перекручен, отсутствовать участки с повышенной или пониженной гибкостью. Место входа шнура в электроинструмент должно быть защищено от перегиба исправной штатной защитой.

Проверяется работа выключателя питания без подсоединения к сети, его работа без применения повышенного усилия на нажатие. Фиксатор (при наличии) должен уверенно удерживать клавишу включения в нажатом положении. Снятие с фиксатора производится без задержек и заеданий.

Внешний осмотр электроинструмента

При наличии вращающихся деталей проверяется их вращение от руки. При этом оцениваются посторонние звуки, отсутствие осевого люфта. Губки патронов электродрелей не должны быть изношены и повреждены. Нужно также попробовать установить сверло в дрель, диск в болгарку или поменять их. При этом проверяется работа крепящих и блокирующих устройств.

Проверяется целостность корпуса электроинструмента, отсутствие трещин и сколов, наличие предусмотренных конструкцией щитков, кожухов, ограничителей и другого защитного оборудования.

Проверка на холостом ходу

В ходе проверки выявляются возможные повреждения, износ механической части или неисправности электрической части инструмента.

Обращают внимание на:

  • появление запаха горелой изоляции или перегретой смазки;
  • искры или дым со стороны щеточного аппарата или обмоток;
  • звуки, характерные при износе подшипников;
  • нагревы корпуса.

Проверка сопротивления изоляции

Измерение выполняют специальным измерительным прибором – мегаомметром, на напряжение 500 В. Длительность приложения испытательного напряжения от мегаомметра – 1 минута.

Перед применением прибора убеждаются в его исправности. Для этого им выполняют два контрольных измерения:

Схема измерения

Измеренное значение

Щупы прибора разомкнуты и удерживаются в воздухе Максимально возможные показания прибора
Щупы прибора замкнуты между собой 0 МОм

Измерения сопротивления изоляции выполняют при нажатой кнопке «Включено» электроинструмента. Испытательное напряжение прикладывают между корпусом изделия и любым проводником питания. Измеренное значение не должно быть ниже 0,5 МОм.

Для испытания удлинителей проводят три измерения, подключая щупы мегаомметра между:

  • проводниками нуля и фазы;
  • нулем и заземляющим проводником;
  • фазой и заземляющим проводником.

Для понижающего трансформатора измеряется сопротивление изоляции первичной и вторичной обмоток относительно корпуса и между собой.

Испытание мегаомметром преобразователей напряжения выполняют согласно инструкции завода-изготовителя, так как в них содержатся полупроводниковые приборы.

Проверка цепи заземления

Проверка нужна только для инструментов с классом защиты I, имеющих штепсельную вилку с заземляющим контактом. Через него корпус устройства соединяется с шиной РЕ питающей сети. Измерение выполняют между корпусом и заземляющим контактом вилки. Результат не должен превышать 0,5 Ом.

Для измерений используют специальные омметры, не просто измеряющие сопротивление, но и подающие при этом в тестируемую цепь некоторый ток.

Мегаомметры и омметры проходят в установленные сроки метрологическую поверку, а измерения выполняться сертифицированной электротехнической лабораторией.

Оцените качество статьи:

Проверка электроинструмента: периодичность, сроки, методика

Любое строительство и ремонт не обходится без ручного инструмента, это упрощает и ускоряет его выполнение. При этом чаще всего используется именно переносной электроинструмент как самый надёжный и мобильный. Электрическая энергия одна из самых распространённых по всему миру, она используется и в бытовых условиях и производственных. Однако, не каждый мастер знает, что электрический инструмент необходимо регулярно проверять, чтобы он не стал причиной несчастного случая, связанного с поражением человека электрическим током или же взрыва (пожара) при работе в опасных пожароопасных условиях. В этой статьей мы расскажем, как выполняется проверка электроинструмента, с какой периодичностью это должно делаться и кто должен заниматься данным видом работ.

  • Классификация электроинструмента по электробезопасности
  • Методика проверки инструмента
  • Оформление и учёт проверки

Классификация электроинструмента по электробезопасности

При эксплуатации электрического инструмента стоит знать, что он согласно действующему ГОСТу делится на несколько классов защиты. От этого напрямую зависит и проверка переносного электроинструмента, его периодичность и методика.

  • 0 — имеет только рабочую изоляцию без заземляющих устройств и соединений;
  • 01 — присутствует рабочая изоляция и заземляющий элемент, однако сам шнур, которым снабжен инструмент, провода заземления не имеет;
  • 1 — имеет рабочую изоляцию и заземляющий элемент, который подключен через кабель имеющий соответствующий вывод;
  • 2 — оснащён двойной изоляция, то есть изолирована электропроводка и токоведущие части, а также корпус выполнен из диэлектрического материала;
  • 3 — этот класс электроинструмента подключается на пониженное безопасное напряжение — не больше 42 Вольт, при этом заземлению аппараты не подлежат.

Чаще всего в быту и на предприятии рабочие применяют именно электроинструмент 2 класса, так как он обладает достаточной изоляцией чтобы человек не был травмирован.

Методика проверки инструмента

Разрешается применять бытовой и производственный электроинструмент, прошедший проверку. Для этого разработан чёткий алгоритм, который нужно соблюдать каждому желающему поработать ним. При этом нужно чётко понимать разницу между поверкой и проверкой.

Поверка — это испытания, которые проводятся в специальных лабораториях, находящихся на каждом крупном предприятии. В состав испытаний входят:

  1. Определение наличия и исправности цепи заземления путём применения специального омметра — один конец прибора подключается к выводу на вилке, а другой к заземлению, находящемся на самом инструменте. Измерения должны показать не более 0,5 Ом, что удовлетворяет условия безопасности использования инструмента.
  2. Измерение на целостность и качество изоляции проверяется мегаомметром при напряжении не больше 500 В для электроинструмента, рассчитанного на рабочее напряжение 220 В. Крутить его можно не быстро, этого будет достаточно чтобы увидеть сопротивление изоляции инструмента. При этом обязательно нужно не забыть нажать кнопку, включающую электрический инструмент. Прибор должен показывать сопротивление изоляции больше 500 кОм, если это значение меньше — работа с ним запрещается.
  3. Дальше проводиться пробное испытание его при работе на холостом ходу в течение 5–7 мин.

Также может осуществляться проверка электроинструмента повышенным напряжением. При этом инструмент, напряжением до 50 Вольт проверяется испытательным напряжением 550 В. Если инструмент рассчитан на напряжением выше 50 В, но при этом мощность до 1 кВт, испытательное напряжение должно быть 900 В, выше 1 кВт — 1350 В. Испытания проводятся в течении 1 минуты.

Проверка — осуществляется путём визуального контроля и осмотра. Проверить нужно не только корпус, но и шнур, соединяющий его с источником электроэнергии. Обращать внимание необходимо на:

  1. Целостность корпуса, это могут быть трещины и проломы.
  2. Питающий кабель, там не должно быть видимых пересыханий, повреждений, перетираний, а также следов подгорания и нагрева. Особое внимание стоит обращать и проверить места входа электрического шнура в корпус и к вилке.
  3. Осматривается и проверяется на целостность вилка и её контактная часть, которая будет включаться в сеть.

Проверка должна выполняться перед началом работы, и перед включением после перехода на другое рабочее место. Естественно, профессиональная лабораторная поверка выполняется только на крупных предприятиях и фирмах, в бытовых условиях работнику хотя бы перед работой стоит внимательно осмотреть взятый в руки электроинструмент.

Если говорить о том, какие сроки поверки электроинструмента, то согласно существующим нормативным правилам периодическая поверка инструмента должна быть не реже чем через каждый год, а проверять электроинструмент необходимо, как указывалось ранее, перед каждым его применением. Если ручное электрооборудование используется в экстремальных климатических и производственных условиях, то рекомендуется проверять его мегаомметром хотя бы раз в 10 дней.

Важный момент! При проверке инструмента на предприятии прежде всего нужно смотреть на дату проведения испытания. Если дата просрочена либо вообще отсутствует бирка об испытании электроинструмента, то эксплуатировать его запрещено — его необходимо изъять и сдать на испытание.

Оформление и учёт проверки

Электроинструмент, использующийся на предприятиях в профессиональных целях, должен быть пронумерован и занесён в журнал учёта. Руководством предприятия и структурного подразделения необходим организован чёткий учёт за хранением, эксплуатацией и проверкой ручного электрооборудования. Вся необходимая информация фиксируется в специальном подготовленном журнале, а по результатам проверки и поверки выдаётся соответствующий протокол. И также обязательным мероприятием, обеспечивающим безопасность работы данным оборудованием, является квалифицированный инструктаж персонала с проверкой знаний, в котором озвучивается под подпись методы проверки, а также правила пользования с ним. Одним из важных критериев проверки и безопасной работы является применение и вспомогательного оборудования, такого как переноски и удлинители. Их проверять тоже нужно раз в год и обеспечить это — прямая обязанность лица, ответственного за электрохозяйство.

Как показывает практика и статистика, кто проводит хотя бы регулярный качественный осмотр, реже попадает под смертельно опасное напряжение. Особенно нужно быть внимательным при производстве работ во влажных помещениях (подвалах, ванных и т. д) и при отсутствии в системе питания современного УЗО (устройство защитного отключения), быстро реагирующего на пробои в цепи.

Напоследок рекомендуем просмотреть полезно видео, на котором показывается, как проверить качество электрического инструмента перед его покупкой:

Вот по такой технологии осуществляется проверка и испытания электроинструмента. Теперь вы знаете, кто проводит проверочные работы и с какой периодичностью!

Будет полезно прочитать:

  • Правила безопасности при работе с электрическим инструментом
  • Как пользоваться мегаомметром
  • Лучшие производители электроинструмента
  • Проверка работоспособности автоматического выключателя

Каковы понятия и различия между сопротивлением изоляции, сопротивлением постоянному току, сопротивлением заземления и контактным сопротивлением в электрических системах?

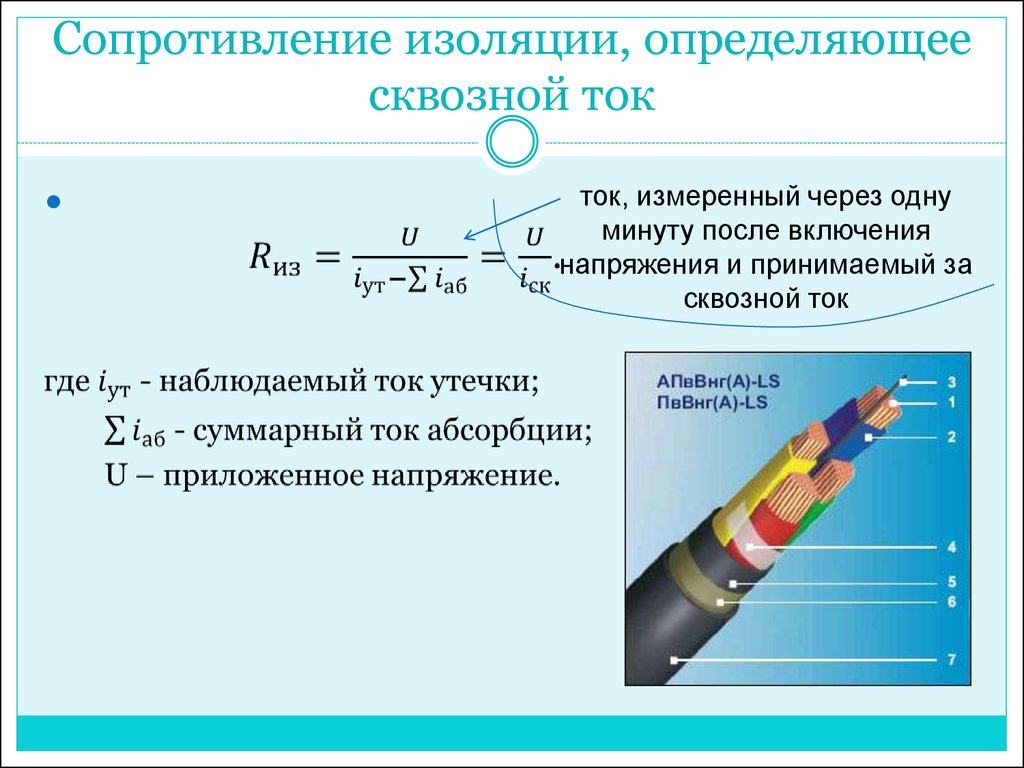

Что такое сопротивление изоляции?

Сопротивление изоляции: приложено постоянное напряжение
к диэлектрику. После определенного периода поляризации соответствующие
Ток утечки, протекающий через диэлектрик, называется сопротивлением изоляции.

Сопротивление изоляции является самым основным
индикатор изоляции электрооборудования и электропроводки. Для
приемо-сдаточные испытания низковольтных электроустановок, изоляции
сопротивление двигателя, электрораспределительного оборудования и распределительных линий при
нормальная температура должна быть не менее 0,5 МОм (для рабочего оборудования и
электропроводки, сопротивление изоляции должно быть не менее 1 МОм/кВ).
сопротивление изоляции низковольтных электроприборов и их соединения
кабели и вторичные цепи, как правило, не должны быть ниже 1 МОм; в
относительно влажных средах оно не должно быть ниже 0,5 МОм; в
сопротивление изоляции шин малой мощности должно быть не ниже
10 МОм. Сопротивление изоляции ручных электроинструментов класса I не должно быть
менее 2 МОм.

Какое сопротивление заземления?

Сопротивление заземления – это сопротивление
возникает при протекании тока от заземляющего устройства в землю и
затем течет через землю к другому заземлителю или распространяется на дальнее
место. Единицей измерения является Ом. Величина сопротивления заземления может
отражают степень контакта между электрическим устройством и
«земля» и отражают масштаб сетки заземления.

Метод измерения сопротивления заземления
включает двухпроводной метод, трехпроводной метод, четырехпроводной метод, одиночный зажим
метод и метод двойного зажима. Каждый из пяти методов имеет свои особенности.
характеристики. При измерении постарайтесь выбрать правильный метод и
измерительный тестер для проведения измерений. Результаты точны.

Что такое сопротивление обмотки постоянного тока?

Сопротивление постоянному току в основном для сопротивления постоянному току
испытания индуктивных нагрузок, таких как трансформаторы, двигатели, ТТ/ТН и т. д.
единица измерения мОм. Например, измерение сопротивления постоянному току
обмотка трансформатора является удобным и эффективным тестом для
исследуйте состояние соединения изоляции обмотки и ток
петля. Он может отражать качество сварки обмотки, обмотки
межвитковое замыкание, обрыв обмотки или подводящего провода, отвод
чейнджер и неисправности, такие как плохой контакт провода, на самом деле, это также эффективный
означает, что сопротивление постоянному току каждой фазной обмотки сбалансировано и
правильное ли положение переключателя регулировки напряжения.

Методы измерения сопротивления постоянному току
включают: метод ток-напряжение, метод моста постоянного тока и одновременное сжатие
трехфазных обмоток. Теперь все тестеры сопротивления постоянному току используют мост постоянного тока.
метод, который требует, чтобы испытательный ток был не менее 1А, а
значение сопротивления измерения маленькое. Высокие, испытательные токи распространены: 1А, 3А,
10А, 20А, 40А, 50А, 100А используются только для однофазных измерений.
Для одновременных трехфазных измерений JYR-10S/20S и JYR-40S/50S
доступны трехканальные тестеры сопротивления постоянному току.

Что такое контактное сопротивление?

Контактное сопротивление – это параметр,
характеризует качество соединения токопроводящего контура и
единица измерения мкОм. Каждый тип высоковольтного автоматического выключателя определяет
диапазон значений. Если сопротивление контура превышает указанное значение,
скорее всего плохое соединение токопроводящего шлейфа. В случае высокого
тока, локальный подъем температуры при выходе из строя контакта составляет
вырос. В тяжелых случаях даже порочный круг вызывает окислительное горение.
потери, а автоматический выключатель, используемый для работы с большим током, должен платить больше
внимание.

Измерение контактного сопротивления, измерение
мостовым методом, не допускается метод падения напряжения постоянного тока. И испытательный ток
больше или равно 100А. Тестер контактного сопротивления используется для
Измерьте контактное сопротивление распределительного устройства, такого как высоковольтный переключатель и
переключатель под нагрузкой и может напрямую отражать состояние контакта переключателя
контакт.

ПРЕДЫДУЩИЙ:Что такое трансформаторное масло?СЛЕДУЮЩИЙ:Как определить неисправность трансформатора по трансформаторному маслу

Электрическое испытательное оборудование | электростанция к розетке

Изоляция везде! Каждый электрический провод на вашей подстанции, заводе или фотоэлектрической системе, будь то двигатель, инвертор, трансформатор или распределительное устройство, покрыт электрической изоляцией. Мы могли бы продолжать перечислять вещи с электрической изоляцией, но это быстро устарело бы. Мы скажем вам, что изоляция предназначена для того, чтобы удерживать электрический ток именно там, где он должен быть — на его пути вдоль проводника. Что подводит нас к большому вопросу…

Что такое сопротивление изоляции?

Закон Ома говорит нам, что чем больше напряжение, тем больше будет ток. И чем меньше сопротивление провода, тем больший ток вы получите при том же напряжении. Помните: напряжение = ток x сопротивление, верно? Верно.

Сопротивление изоляции (IR) — это показатель того, насколько хороша или плоха ваша изоляция, что может помочь вам в общей оценке состояния вашего электрооборудования. Между прочим, нет идеальной изоляции с бесконечным сопротивлением, но хорошая изоляция имеет относительно высокое сопротивление току. Точно так же плохая изоляция будет иметь относительно низкое значение сопротивления.

Что такое ИК-тест?

Чтобы измерить его, вам нужно будет запустить ИК-тест. Если вы пропустили это или вы здесь впервые, ИК — это сокращение от сопротивления изоляции, а не инфракрасного излучения. Не делайте этой ошибки; вас предупредили.

В любом случае, фактические значения сопротивления могут сильно различаться в зависимости от факторов окружающей среды, таких как температура и влажность. Таким образом, ведение хороших записей имеет первостепенное значение. С небольшим ведением записей и регулярным графиком тестирования вы можете получить действительно хорошую картину электрического состояния вашего оборудования.

Для проведения ИК-теста вам понадобится тестер изоляции. Традиционно они приводились в действие вручную, но более современные тестеры работают от батареи или от сети. Некоторые люди все еще качают свои классические рукоятки, так что каждому свое! Если вы ищете обновление, обратите внимание на MTR105. Это больше, чем тестер изоляции; это действительно все.

С 1889 года, когда наши основатели Сидни Эвершед и Эрнест Виньолес изобрели самый первый прибор, тестер изоляции значительно модернизировался, но механика испытания не изменилась. Тестер изоляции подает постоянное напряжение на изоляцию, что вызывает небольшой ток утечки или резистивный ток через нее. Затем ваш тестер рассчитает сопротивление по закону Ома и выведет результат измерения на экран. К счастью для вас, здесь нет никакой математики!

Зачем измерять сопротивление изоляции?

Вероятно, существуют сотни причин, по которым вам следует измерять сопротивление изоляции, но вот пять основных.

Продлите срок службы вашего оборудования легко выявить устойчивые тенденции к снижению сопротивления изоляции. Это будет указывать на то, что впереди проблемы. Хорошей новостью является то, что вам обычно дается достаточно времени, чтобы заранее спланировать профилактическое обслуживание.

Без регулярного тестирования невозможно предсказать надвигающиеся сбои и заранее поддерживать работоспособность вашего оборудования.

Экономия денег

Точно так же, когда оборудование неожиданно выходит из строя, это беспорядок. Например, отключение двигателя — с незапланированным простоем — может привести к значительным производственным или финансовым потерям для вашего завода. Не говоря уже о том, что стоимость полной замены оборудования после отказа намного дороже, чем простой ремонт изоляции. С помощью регулярного ИК-тестирования мы пытаемся предотвратить именно это.

Это быстро и просто

Не рекомендуется время для проведения проверки изоляции из-за большого количества тестируемого оборудования, но обычно проверки выполняются в течение 30 секунд или 1 минуты.

Также запустить тест гораздо проще, чем вы думаете. Как только тестовые провода будут на месте, просто поверните селекторный переключатель на нужное напряжение или функцию и нажмите «Тест». В зависимости от модели, которую вы используете, вам может потребоваться удерживать кнопку на протяжении всего теста или всего несколько секунд. Прежде чем приступить к тестированию, обязательно ознакомьтесь с руководством пользователя вашего производителя для получения дополнительных инструкций.

Не верьте нам на слово. Ниже вы можете увидеть один из наших ИК-тестеров в действии. Не стесняйтесь вытаскивать секундомер, если вы чувствуете себя слишком подозрительно.



Посмотреть эту публикацию в Instagram



Публикация пользователя Megger (@megger_us)

Вы ничего не можете повредить

Если вы боитесь повредить свое оборудование, остановитесь. Тестер Hipot сделает это, но тестер изоляции не отнимет жизнь у вашего тестируемого объекта. Несмотря на то, что напряжение значительно велико, выходной ток ограничен всего несколькими миллиамперами, поэтому его мощности недостаточно, чтобы нанести какой-либо ущерб.

Для каждого найдется тестер

Наши тестеры изоляции не являются специфичными для конкретного применения, они все могут выполнять свою работу! Некоторые из них больше ориентированы на конкретные отрасли, основанные на встроенных функциях, но это не значит, что другие технические специалисты или подрядчики не могут их использовать! Если вы выбираете тестер, вам решать, какие функции и характеристики наиболее важны для вашей повседневной работы, а также ваши личные предпочтения.


Опубликовано

в

от

Метки:

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
