Содержание
Гроза — опасное природное явление. Молнии, возникающие в небе во время грозы, обладают мощнейшим электрическим зарядом. Сильные разряды поражают здания, деревья. Если молния попадет в крышу дома без громоотвода, может произойти пожар, короткое замыкание. В некоторых случаях это приводит к гибели людей.
Молниезащита кровли нейтрализует мощные разряды молнии во время прямого попадания в здание. Эффективно защищает дом от пожара, сильного разрушения. Находится во время грозы в доме с качественной молниезащитой намного безопаснее, чем в зданиях без громоотвода.
Во время грозы в воздухе накапливается сильное статическое электричество. Оно приводит к скачкам напряжения в электросети, становится причиной короткого замыкания, пожара.
Если это произойдет, то могут пострадать люди. Также, во время перепадов напряжения выходит из строя дорогостоящая бытовая техника.
Считается, что молния ударяет в самый высокий объект в округе. Но, практика показывает, что от мощного разряда может пострадать практически любое здание.
Молниезащита бывает внешней и внутренней.
-
Внешняя молниезащита нейтрализует электрический разряд молнии при его попадании в здание. Состоит из трех основных элементов: молниеприемника, токоотвода, заземления.
Молниеприемник принимает на себя электрический разряд, направляет его по токоотводам в землю. Расстояние между молниеприемником и заземляющей системой должно быть минимальным.
В качестве молниеприемника используют металлические стержни, тросы, сетки. Все виды громоотводов имеют определенный размер сечения, изготавливаются из антикоррозийных металлов.
-
Внутренняя молниезащита защищает электрическую систему дома от перенапряжения.В ее состав входят специальные устройства для защиты от импульсного перенапряжения (УЗИП).
Молниезащита бывает активной и пассивной. В первом случае молниеприемник оснащается специальным устройством — ионизатором.
Оно притягивает электрические разряды и перенаправляет их в землю. Такое устройство искусственно принимает удар молнии на себя, защищая тем самым другие строения, расположенные поблизости.
Пассивная молниезащита не притягивает электрические разряды. Она защищает здание только в случае прямого попадания молнии.
Особенности молниезащиты кровли
Для защиты кровли чаще всего используют пассивную молниезащиту. Она бывает разных видов, в зависимости от типа молниеприемника.
Стержень
Громоотвод в виде металлического стержня должен возвышаться над самой высокой точкой зданий минимум на 0,5-2 метра. Молниеприемник соединяется с проводником и через него с заземлением.
Молниеприемник в виде троса часто используется для внешней молниезащиты скатной кровли. Тросовая молниезащита состоит из нескольких мачт между которыми натянут металлический трос с круглым сечением определенного размера. Каждая мачта связана со своим молниеприемником, проводником, заземлителем.
Сетчатая молниезащита состоит из металлических прутьев или тросов, расположенных на крыше в виде сетки с определенным размером ячеек.
Металлические листы
В этом случае громоотводом выступает металлическая кровля. Важно чтобы кровельный материал имел определенную толщину.
Во время проектирования молниезащиты кровли учитывают ее размер, конфигурацию, угол наклона, особенности материала. Самый простой и распространенный вариант молниезащиты кровли — металлическая сетка.
Особенности молниезащиты дома с плоской крышей
На крыше с углом наклона менее 10 градусов, в качестве молниеприемника используют сетку из металлических тросов или прутьев. Ее монтируют по всему периметру крыши. Размер ячейки выбирают в зависимости от категории зданий.
Категория | Для каких зданий | шаг ячейки, м. |
1 класс | АЗС, оружейные склады. | 5 х 5 |
2 класс | Химические и другие предприятия, занимающиеся производством опасных веществ. | 10 х 10 |
3 класс | Дома,офисы, торговые центры и другие здания, в которых есть электричество и находятся люди. | 15 х 15 |
4 класс | Хозяйственные строения без электропроводки. | 20 х 20 |
Элементы молниеприемной сетки соединяются между собой специальными соединителями из меди, нержавеющей стали и других антикоррозийных материалов.
Важно защитить все элементы плоской крыши от поражения молнией. Защите подлежат шахты системы вентиляции, трубы и другие конструкции.
Если в трубах, шахтах содержатся металлические элементы, то молниеприемную сетку удаляют на некоторое расстояние при помощи изолирующих штанг. Если металлических частей нет, то молниеприемная сетка крепится к самой трубе или шахте.
Если на плоской крыше кровля изготовлена из мягких материалов, то элементы молниеприемника приклеивают к ней при помощи отрезков специальной клеящей ленты.
Токоотводы (проводники) располагаются по периметру на расстоянии 1 метра друг от друга. Токоотводы соединяются с парапетом( щитками аттика), контактирующим с заземлением.
При монтаже токоотводов учитывается, что при ударе молнии температура внутри проводников сильно увеличивается. Защитить токоотводы от перегрева помогают специальные устройства — компенсаторы, перемычки гибкие, опоры мостовые.
Щитки аттика на парапете могут служить дополнительным молниеприемником. Важно чтобы все элементы системы соединялись друг с другом надежным, металлическим крепежом — клепками, болтами и т.п.
Это обеспечивает качественный контакт всех элементов между собой, высокую электрическую проводимость и эффективный отвод мощного разряда молнии. Чтобы при ударе молнии в парапет контакты не расплавились, дополнительно устанавливают молниеприемные стержни.

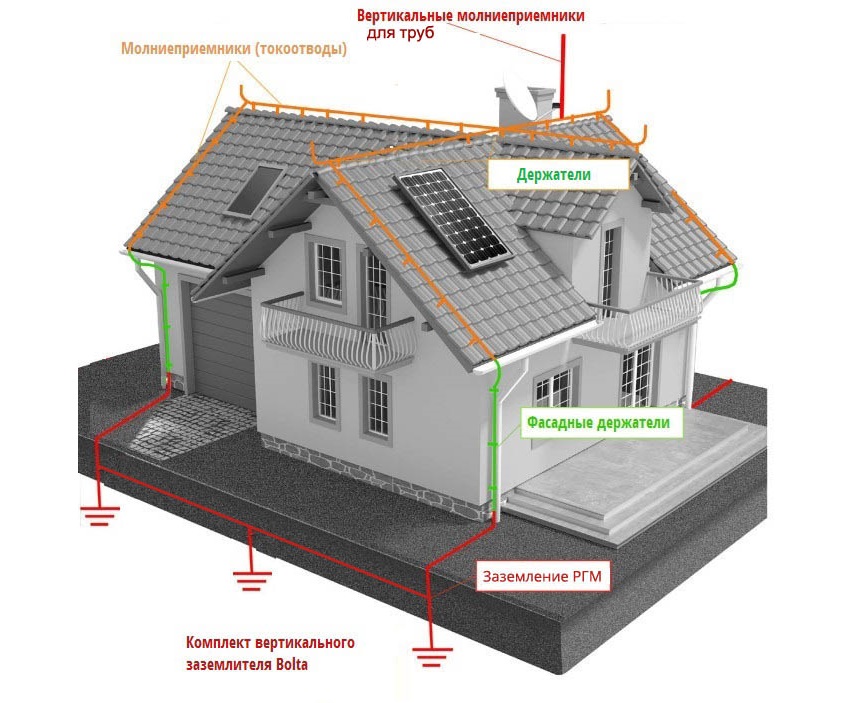

Молниезащита дома со скатной крышей
Здания со скатной крышей встречается очень часто. Скатная крыша так же, как и любая другая нуждается в молниезащите.
При проектировании молниезащиты для скатной крыши учитывают расположение окон мансарды, водосточных труб и т.п. От конфигурации скатной крыши зависит количество молниеприемников, их длина и способы крепления.
Оптимальные варианты металлоприемника на скатной крыше — металлический трос и штырь.
Трос протягивается по коньку крыши и по скатам с обеих сторон, соединяется с проводником и соединяется с заземляющими элементами.
Штырь возвышается над самым высоким местом кровли на 0,5-2 метра. Чем выше тем лучше. Все элементы, принимающие на себя удар молнии должны быть надежно соединены друг с другом.
В некоторых случаях штырь не используют, натягивают только трос. Важно чтобы концы конькового троса были загнуты вверх с каждой стороны крыши на 15-40 сантиметров.
Молниеприемники фиксируют на кровле при помощи специального крепежа из нержавеющей стали, меди, оцинкованной стали.
В молниезащите нуждается не только сама кровля, но и другие элементы — трубы, вентиляционные шахты и т.п. Если в состав трубы входит металл, то молниеприемник располагают в отдалении при помощи изолирующих штанг. Если нет — монтируются прямо на трубе, шахте.
Молниеприемники соединяются с заземлением посредством проводников. Токоотводы прокладываются на фасадах дома, фиксируются при помощи специальных креплений с разных сторон здания.
Молниезащита металлической кровли
Здания с кровлей из металла являются наиболее распространенными. Крыши из профнастила, стального листа стоят недорого, являются долговечными, надежными. Молниезащита металлической крыши должна обеспечивать качественную защиту здания от мощных разрядов молнии.
Молниезащита металлической кровли состоит из трех стандартных составляющих: молниеприемника, токоотводов, заземления.
Нормы и правила устройства молниезащиты металлической кровли
Существует мнение, что металлическая крыша не нуждается в молниезащите. На самом деле существуют строгие нормы, которых необходимо придерживаться при создании молниезащиты:
-
Металлическая крыша может сама служить громоотводом. При этом она должна дополнительно оснащаться молниеприемниками в виде тросов или стержней для защиты неметаллических частей. -
Кровля из металла и все элементы молниезащиты должны быть надежно соединены между собой в единое целое. -
Соединения между молниеотводом и проводником и между токоотводом и заземлением должны быть выполненными при помощи сварки. В некоторых случаях допускаются соединения болтами. При этом переходное сопротивление крепежа не должно превышать 0,05 Ом. -
Перед началом грозового сезона все составляющие молниезащиты должны тестироваться. -
Если на кровле используются металлические листы и металлочерепица, то они должны быть соединены друг с другом таким образом, чтобы гарантировать идеальное прохождение электрического тока. -
Переходное сопротивление всех элементов крепежа не должно превышать 0,5 Ом. Иначе в кровле будет накапливаться напряжение от атмосферного электричества, которое может спровоцировать возгорание. -
Кровля из металла может служить громоотводом только, если она возведена на стропилах из негорючего материала.В нормативных документах нет прямого указания насчет стропил, но из практики следует что прямой удар молнии в металлическую крышу, построенную на деревянном основании, часто приводит к пожару.
Подведем итог. Кровля из металла может служит молниеприемником только в том случае, если соблюдены следующие требования:
-
Все элементы металлической кровли надежно соединены между собой токопроводящими материалами в единое целое. -
Между листами металла должен имеется безупречный электрический контакт. -
Стропила сделаны из несгораемого материала.
Если не удается соблюсти все эти требования, то нужно делать на крыше дополнительные молниеприемники из металлического стержня или троса с круглым сечением.
Какой должна быть толщина металлического покрытия кровли?
Защиту дома может от удара молнии может обеспечить материал с определенными техническими характеристиками. Существуют минимальные значения, которым должна соответствовать толщина металлической кровли.
Класс защиты 1 — 4 | |
Вид металлической кровли | Допустимая толщина кровли |
Сталь | 4 мм |
Медь | 7 мм |
Алюминий | 7 мм |
Титан | 4 мм |
Если толщина металлической кровли не соответствует норме, то ее нельзя использовать в качестве молниеприемника. В этом случае по всей поверхности устанавливается металлическая сетка с невысокими молниеприемниками. Высота штырей зависит от размера ячеек.
Шаг сетки | Высота приемников молнии |
6 м | 45 см |
5 м | 35 см |
4 м | 25 см |
3 м | 15 см |
Молниеприемники изготавливаются из того же материала, что и сама сетка.
Молниезащита мягкой кровли
Мягкая кровля не проводит электричество, поэтому нуждается в обязательной молниезащите. Варианты молниезащиты выбирают в зависимости от конфигурации крыши.
Для мягкой кровли часто используют молниезащиту активного типа. В этом случае молниеприемник оснащается специальным устройством, которое принимает удар молнии на себя и перенаправляет его в землю. Таким образом защищается не только само здание, но и другие постройки, расположенные поблизости.
Мягкая кровля не накапливает в себе электростатический заряд, поэтому в состав молниезащиты включают менее мощное заземление, чем в случае с крышей из металла.
Выбор молниезащиты зависит от конфигурации крыши:
-
Плоская крыша. Если мягкая кровля находится на крыше плоского типа, то молниезащита состоит из молниеприемников в виде штырей, расположенных по углам и, натянутой между ними металлической сетки с размером ячейки до 6 метров. -
Скатная крыша. Крыша скатного типа с мягкой кровлей защищается от ударов молнии при помощи тросовых молниеприемников и металлической сетки.
Молниезащитой мягкой кровли чаще всего выступает металлическая сетка из прутьев или тросов проложенная по всей площади. Также для защиты кровли из неметаллических материалов используют универсальный метод — на коньке возле фронтонов устанавливают мачты и между ними натягивают трос. От каждой мачты вниз уходит проводник, соединенный с заземлителем.
Молниезащита металлочерепицы
Крыши из металлочерепицы встречаются достаточно часто. В отличие от металлической кровли, металлочерепица не может служить громоотводом.
Почему?
- Металлочерепица представляет собой тонкие листы из стали, толщиной примерно 5 мм. Металл покрыт сверху специальной полимерной защитой. Каждый элемент металлочерепицы изолирован от соседнего полимерным покрытием, которое является качественным электроизолятором. Электрическая связь между элементами происходит только за счёт металлического крепежа.
- Молния, попавшая в крышу, легко прожигает тонкую металлическую черепицу. Через образованное отверстие искры молнии, сильно-расплавленный металл могут поджечь стропила.
- Крыша из металлочерепицы не является цельным металлическим покрытием, хорошо-проводящим электричество.
По этим причинам крыша из металлочерепицы не может служить молниеприемником. Молниезащита крыши из металлочерепицы производится по тем же правилам, как для кровли из материалов, не проводящих электричество.
Анализ нормативно-технического обеспечения молниезащиты
В России существуют нормы для строительства систем молниезащиты. Они не соответствуют европейским требованиям, являются достаточно устаревшими. При строительстве современных зданий обычно учитывают международные стандарты.
Они являются наиболее полными, современными, позволяют эффективнее защитить здания и людей от мощных электрических разрядов во время грозы. В нормативно-технических документах указаны требования, предъявляемые к молниезащите строений, электрическому оборудованию жилых и нежилых помещений.
Международные стандарты вступили в силу в 2002 году. Европейский документ включает в себя следующие пункты:
-
Принципы организации молниезащиты зданий и сооружений. -
Анализ ситуаций, в которых происходит поражение зданий молнией.Способы оценки степени риска в каждом случае.
-
Защита жилых, нежилых зданий и людей, в них находящихся.
Также в европейском документе есть важные разделы а именно:
-
Какие меры нужно принимать для качественной защиты людей и зданий во время грозы. -
Варианты молниезащиты особо опасных объектов. -
Как проводить тестирование и обслуживание систем защиты от молний. -
Варианты технического обслуживания молниезащиты разных типов. -
Способы внутренней молниезащиты электронных, электрических систем.
Российская инструкция по созданию громоотвода сильно отличается от международных правил.
-
В европейских стандартах подробно описана вся технология устройства молниезащиты. Описаны сложное нюансы, даны рекомендации для зданий с крышами сложной конфигурации с разными типами кровли и т.п. -
Международные стандарты рекомендуют использовать для молниезащиты зданий материалы, устойчивые к коррозии. В российской инструкция этого нет. -
Также в европейских документах предъявляются особые требования к крепежным элементам. -
В европейской инструкции указаны требования ко всем вариантам молниезащиты. Есть подробная инструкция для каждого вида кровли.В российском нормативном документе описаны только требования к созданию громоотводов на металлических крышах.
-
В европейских стандартах есть раздел о том, как оборудовать внутреннюю молниезащиту дома. Есть рекомендации по выбору оборудования. В российской инструкции этого нет.
Какие могут возникнуть осложнения при возведении молниезащиты зданий
В России нормативная база в сфере защиты жилых и нежилых зданий от ударов молнии несовершенна. По этой причине, владельцы частных домов, застройщики жилья постоянно сталкиваются с трудно разрешимыми задачами.
Какие проблемы могут возникать с обустройством внешней молниезащиты?
Отдельно-стоящие молниеприемники обеспечивают хороший уровень защиты от прямого попадания молнии. Но их монтаж не всегда возможен. В устаревшей инструкции этот тип громоотводов является единственным способом защитить здание от ударов молнии.
Подобная молниезащита не приветствуется застройщиками из-за своей громоздкости. В некоторых ситуациях другие типы молниезащиты являются более удобными, эстетичными, эффективными.
Во многих случаях системы молниезащиты делаются своими руками, кустарным способом.
Такие устройства не могут на 100% защитить здания во время грозы, так как не соответствуют установленным нормам. Они недолговечны, легко выходят из строя. Также кустарные громоотводы не защищают электрическую систему зданий.
Часто люди в качестве молниеприемника используют металлическую кровлю При этом не учитывается то, что она должна иметь определенную толщину, быть цельной. Не принимается внимание, из каких материалов изготовлены стропила, есть ли молниезащита на элементах крыши, которые сделаны не из металла.и т.п. Из-за грубых ошибок часто возникают пожары, приводящие к гибели людей.
В продаже нет готовых элементов молниезащиты. Это также затрудняет реконструкцию зданий. Намного проще и выгоднее создать новую систему защиты от молний, чем реконструировать старую.
Какие проблемы могут возникать с обустройством внутренней молниезащиты?
Во время грозы страдает не только само здание, но и электропроводка. При попадании молнии выходит из строя дорогостоящая электроника, бытовая техника.
Для защиты электрической системы дома от перенапряжения используются специальные устройства. К сожалению, большинство жилых, коммерческих и административных зданий не имеют такого оборудования.
Люди, живущие в домах без молниезащиты, подвергают свою жизнь большому риску. Может возникнуть пожар, дорогая электроника, бытовая техника выйдет из строя.
Российские нормативные документы не дают ответы на все вопросы. Поэтому специалисты, занимающиеся созданием систем молниезащиты в жилых и нежилых зданиях пользуются в своей работе как российскими, так и международными нормативными документами.
Заключение
Качественная молниезащита крыши защищает здание от поражения молнии, возгорания.
При выборе системы защиты кровли от разрядов молнии важно учитывать особенности материала кровли, конфигурацию, месторасположение здания.
Для изготовления молниеприемников, токоотводов, заземления необходимо использовать исключительно качественные, нержавеющие материалы с определенными характеристиками, размером сечения.
Все элементы должны быть надежно соединены друг с другом сваркой. Также, важно учитывать требования, предъявляемые к крепежным элементам.
Защита склада от молний (ч. 2) – Склад и техника
Ю. Полярин, к.т.н.
Часть 1
Часть 2
Здания и сооружения, отнесенные к I и II категориям молниезащиты, должны быть защищены от прямых ударов молнии, вторичных проявлений молнии и заноса высокого потенциала через наземные, надземные и подземные металлические коммуникации; здания и сооружения, отнесенные к III категории молниезащиты, должны быть защищены от прямых ударов молнии и заноса высокого потенциала через наземные и подземные металлические коммуникации. Для зданий и сооружений, совмещающих в себе помещения разных категорий, рекомендуется выполнять молниезащиту по высшей из этих категорий.
Требования к устройствам молниезащиты в основном могут быть следующими: соответствие типа молниезащиты характеру производственного процесса в здании или сооружении, а также на всем объекте; возможность типизации конструктивных элементов молниезащиты; надежность действия всех элементов молниезащиты; большой срок службы, достигающий десяти и более лет; возможность применения недорогих материалов и использование конструктивных элементов здания или сооружения; наглядность монтажа, использование предупредительных и воспрещающих знаков или ограждений, т. е. создание условий безопасности для персонала объекта или посторонних людей; сравнительно несложная эксплуатация; незатрудненный доступ ко всем элементам для контроля, восстановления или ремонта.
Молниеотводы создают зону защиты. Под зоной защиты понимают пространство в окрестности молниеотвода, характеризующееся тем, что вероятность прорыва молнии к любому объекту внутри зоны не превышает некоторой достаточно малой величины. Зона защиты зависит от высоты молниеотводов, их числа и взаимного расположения, высоты ориентации облака, атмосферных и геологических условий, экранирующего действия близлежащих объектов и других факторов. Строение считается полностью защищенным от прямых ударов молнии, если ни одна его точка не выступает из зоны защиты.
Для расчетов установки молниезащиты требуется выявить исходные данные, основными из которых являются габариты защищаемого объекта, удельное электрическое сопротивление грунта, наличие в зоне подземных коммуникаций, инженерно-геологические и метеорологические условия, а также ряд других данных, вводимых в электрические и механические расчеты отдельных конструктивных элементов молниезащитного устройства.
Современная система молниезащиты обязательно должна включать в себя три основные составляющие: внешнюю, внутреннюю системы и заземление. Внешнюю систему проектируют под каждый конкретный объект, учитывая все выступающие части: трубы, слуховые окна, антенны, металлические водостоки и т. д. Ее задача – принять на себя разряд молнии и отправить его по токоотводам на заземление. Внутренняя система состоит из шины выравнивания потенциалов, объединяющей все металлоконструкции здания, и разрядников, которые нейтрализуют импульс перенапряжения, попадающий в строение по линиям электропередачи или системам коммуникаций, защищая таким образом все электроприборы в доме и всю электропроводку от любого вида импульсного перенапряжения. В заземлении используют оцинкованные материалы без применения сварки, так как черный металл в земле быстро корродирует.
В современной практике молниезащиты используются следующие типы молниеприемников (см. схему): стержневые, тросовые или антенные, сетчатые. Кроме того, для комплексной защиты сооружений могут применяться комбинированные типы, например тросостержневые. В связи с простотой изготовления и дешевизной наибольшее применение получили стержневые молниеприемники. Сетчатые молниеприемники достаточно высоконадежны и широко применяются при защите сооружений III категории, а устанавливаются непосредственно на защищаемом здании. Тросовые молниеприемники не уступают стержневым по экономическим параметрам, но с точки зрения эксплуатации являются менее надежными и используются лишь для защиты весьма протяженных объектов.
Молниеотвод принципиально состоит из следующих элементов (см. схему): молниеприемника 1, непосредственно воспринимающего прямой удар молнии; токоотвода 2, направляющего ток молнии к заземлителю; заземлителя 3, отводящего ток в землю, и несущей конструкции 4, предназначенной для установки молниеприемника.
Для целей молниезащиты целесообразно использовать конструктивные особенности здания, например несущие конструкции, металлические элементы и т. п. Для заземления молниезащиты рекомендуется использовать фундаментный заземлитель (фундаментная плита или ленточный фундамент). Через лепестковый ввод естественный заземлитель связан с уравнителем потенциалов в здании. Это заземление может служить и для повторного заземления электроустановки. В условиях новостройки достаточно выполнить в бетонной стене выше уровня грунта лепестковый ввод к естественному заземлителю. Для создания зон защиты применяют одиночный стержневой молниеотвод, двойной стержневой молниеотвод, многократный стержневой молниеотвод, одиночный или двойной тросовый молниеотвод. Токоотводы – соединения молниеприемника с заземлением – изготавливают из стали площадью поперечного сечения не менее 35 мм2 или многопроволочного троса такого же сечения. Токоотводы прокладывают непосредственно по стенам и крышам здания с возможно большим удалением от электропроводки и заземляют в малодоступных местах. Все соединения токоведущих элементов выполняют с помощью сварки. Сварная площадь контакта должна быть не менее удвоенной площади сечения токоотвода. Под токоотводы можно использовать металлические конструкции: пожарные лестницы, рамы, арматуру железобетонных элементов.
Заземлители бывают вертикальными (в виде забитых в землю стержней), горизонтальными (в виде лучей или колец из стальных полос) и комбинированными. Покрывать элементы заземлителя лаком или битумом запрещается. Соединяют их в одну заземляющую систему только сваркой. Как правило, заземлители располагаются снаружи здания на расстоянии 0,8…1 м от фундамента.
Стержневые и тросовые молниеотводы подразделяются на одиночные, двойные и многократные (последние представляют собой не менее трех молниеотводов других типов, расположенных не на одной прямой). Многократный стержневой молниеотвод применяется для защиты от прямых ударов молнии сооружений больших размеров или нескольких сооружений, занимающих значительную территорию. Тип молниеотвода зависит от категории строения. Здания и сооружения I категории защищают, как правило, отдельно стоящими стержневыми или тросовыми молниеотводами. Величина импульсного сопротивления заземления для каждого отдельно стоящего или для каждого тросового молниеотвода должна быть не более 10 Ом. Здания и сооружения II категории защищают от прямых ударов молнии отдельно стоящими или установленными на зданиях неизолированными стержневыми и тросовыми молниеотводами, а также путем наложения молниезащитной сетки на кровлю здания либо использования в качестве молниеприемника металлической кровли.
Число токоотводов, соединяющих молниеприемную сетку или металлическую кровлю с заземлителями, определяется исходя из того, что расстояние между ними должно быть равно 25 м и их обязательно прокладывают по углам здания.
Молниезащитная сетка выполняется с ячейками площадью не более 36 м2 (6х6 м). Металлические элементы здания или сооружения, расположенные на крыше (трубы, вентиляционные устройства), обязательно соединяют со стальной кровлей или молниеприемной сеткой, а неметаллические части строения, возвышающиеся над кровлей, оборудуют дополнительными молниеприемниками, присоединенными к металлу крыши или сетке. Величина импульсного заземления каждого заземлителя защиты от прямого удара молнии должна быть не более 10 Ом.
Особые требования согласно Инструкции РД 34.21.122-87 предъявляются к молниезащите наружных железобетонных или металлических емкостей, содержащих взрывоопасные газы, пары, горючие и легковоспламеняющиеся жидкости.
Защита зданий и сооружений III категории может быть выполнена молниеотводами любой модификации. Площадь ячеек молниеприемной сетки, укладываемой на плоской кровле, в этом случае должна быть не более 150 м2 (12х12 м). Величина импульсного сопротивления каждого заземлителя защиты от прямого удара молнии должна составлять не более 20 Ом.
Внешнее проявление | Поражающий фактор | Возможные последствия |
---|---|---|
Прямой удар молнии в здание | Разряд до 200 кА, 30 000 °С. Импульс перенапряжения до 1000 кВ |
Поражение человека, разрушение частей здания, пожары |
Удаленный разряд при ударе молнии в коммуникации (5 и более км) | Занесенный грозовой потенциал по проводам электроснабжения и металлическим трубопроводам. Импульс перенапряжения – сотни киловольт |
Поражение человека, нарушение изоляции электропроводки, возгорание, выход оборудования из строя, потери баз данных, сбои в работе автоматизированных систем |
Близкий от здания разряд молнии (до 0,5 км) | Наведенный грозовой потенциал в проводящих частях здания и электроустановки. Импульс перенапряжения – десятки киловольт |
Поражение человека, нарушение изоляции электропроводки, возгорание, выход оборудования из строя, потери баз данных, сбои в работе автоматизированных систем |
Коммутации и короткие замыкания в сетях низкого напряжения | Импульс перенапряжения до 4 кВ | Выход оборудования из строя, потери баз данных, сбои в работе автоматизированных систем |
Требования к техническому обслуживанию молниезащиты и контрольный список для коммерческих зданий.
Является ли защита от молнии обязательным требованием закона?
Австралийский стандарт AS/NZS 1768-2007 «Защита от молнии» содержит полезные указания в этом отношении, и рекомендуется, чтобы, хотя это и не является «обязательным» стандартом, при условии полного выполнения рекомендаций и проектных соображений, максимальный уровень приемлемой защиты может быть обеспечен как для оборудования, так и для персонала.
Австралийские стандарты защиты от молнии AS/NZS 1768:2007 содержат рекомендации по защите людей и имущества от опасности молнии. Применяется к обычным системам молниезащиты, состоящим из молниеприемников, токоотводов, систем заземления и устройств защиты от перенапряжений. Также обеспечивает всесторонний процесс управления рисками для определения риска повреждения из-за молнии для ряда конструкций.
Настоящий стандарт устанавливает рекомендации по защите людей и имущества от опасностей, возникающих в результате воздействия молнии. Рекомендации конкретно касаются следующих приложений:
- Защита людей как на открытом воздухе, где они могут подвергаться риску прямого воздействия удара молнии, так и внутри помещений, где они могут подвергаться косвенной опасности вследствие проникновения тока молнии в здание.
- Защита различных зданий или сооружений, в том числе со взрывоопасным или легковоспламеняющимся содержимым, и мин.
- Защита чувствительного электронного оборудования (например, факсимильных аппаратов, модемов, компьютеров) от перенапряжения в результате удара молнии в здание или связанные с ним службы.
Обсуждаются природа молнии и принципы молниезащиты, а также даются рекомендации, помогающие определить, следует ли принимать защитные меры.
Можно ли установить молниезащиту после постройки здания?
Установка системы молниезащиты в идеале должна выполняться во время строительства, поскольку стандарт молниезащиты AS1768 указывает, что традиционная конструкция должна быть спроектирована и установлена во время строительства, поскольку этот тип системы молниезащиты может быть трудно модернизировать для существующих зданий, и потребует вертикальной установки токоотводов на наружных стенах через каждые 20 метров. Эти проводники также необходимо обрезать через каждый метр или около того, так как система может выглядеть неприглядно и портить эстетику здания.
Во время строительства структурная арматура в бетоне может использоваться для отвода тока молнии на землю, если есть непрерывность арматуры от крыши до земли. Там, где эта непрерывность не обеспечена, рекомендуется использовать специальные токоотводы.
Эти системы очень трудоемки и требуют большого количества компонентов, при этом затраты на установку могут составлять значительный процент от общей стоимости системы.
В качестве альтернативы существует другая широко используемая система молниезащиты, нетрадиционная конструкция, хотя она не входит в сферу применения стандарта молниезащиты AS1768.
Каковы требования к обслуживанию молниезащиты?
Системы молниезащиты представляют собой сложные сети. Не только погодные условия, такие как экстремальные температуры и сильный ветер, влияют на оборудование для защиты от освещения, но и модернизация здания, включая новое строительство, пристройки к зданию, замена кровли или реконструкция, а также изменения в электрических, механических или коммуникационных системах, также могут повлиять на производительность системы.
Поскольку изменения вероятны, если не неизбежны, все графики технического обслуживания зданий с электрооборудованием должны включать ежегодное обслуживание оборудования для защиты от молнии.
Испытание на молниезащиту и испытание на заземляющую сеть должны быть выполнены после завершения установки и должны выполняться лицензированным электриком. По закону сертифицированное тестирование должно проводиться в течение двух лет. Чтобы обеспечить тщательное и правильное техническое обслуживание, необходимо следовать контрольному списку испытаний молниезащиты.
- Правильно спроектированная система молниезащиты защищает уязвимые конструкции, оборудование и деревья, обеспечивая легкий путь к земле, которая безвредно рассеивает электрические заряды. Должна быть обеспечена защита и для объектов, расположенных в местах возможного бокового удара тока молнии, таких как электрические провода или металлические устройства на крышах зданий.
Установка системы молниезащиты должна быть разработана и установлена профессионалом. Необходимо соблюдать нормы и стандарты. При плановом техническом обслуживании мы:
- осмотрим громоотводы и другое оборудование на наличие повреждений
- проверка на наличие ослабленных соединений
- монитор новых кровельных установок и оборудования
- подтверждают, что токоотводы имеют непрерывный путь от системы заземляющих электродов до молниеотводов
- проверить устройства защиты от грозовых перенапряжений
- отчет по системе на соответствие действующим кодам
Чтобы получить дополнительную информацию или записаться на испытание молниезащиты или электрическую проверку, позвоните в компанию Prolux Electrical Contractors по телефону 1800 800 880. для зданий, схема заземления подстанции, молниезащита 9Система 0072, Молниезащита трансформаторов, Заземление и молниезащита подстанций, Здания и сооружения. Эта статья в основном основана на стандартах lEC и создана на основе ANSI/IEEE. Основные ключевые слова для этой статьи: молниезащита зданий, схема заземления подстанции, система молниезащиты, молниезащита трансформатора, заземление и молниезащита подстанций, зданий и сооружений.
Каталожные номера
International Electrotechnical Commission (IEC)
IEC 60079 Electrical apparatus for explosive gas atmospheres
IEC 60364 Low-voltage electrical installations / Electrical installations of buildings
IEC 60479 Effects of current on human beings и домашний скот
IEC 61000 Электромагнитная совместимость (ЭМС)
IEC 62305 Защита от молнии
Заземление и молниезащита подстанций, зданий и сооружений
- Все материалы для заземления и соединения должны строго соответствовать IEC 60364 и должны иметь разрешения/сертификаты авторитетных независимых лабораторий/учреждений.
- Все молниезащитные молниеприемники должны строго соответствовать стандарту IEC 62305 и иметь разрешения/сертификаты авторитетных независимых лабораторий или учреждений.
Требования к контуру заземления предприятия
- Заземление должно быть установлено в соответствии с IEC 60364 .
- Заземляющий контур должен быть установлен вокруг оборудования и сооружений в рабочих зонах завода.
- Контур заземления должен иметь максимальное сопротивление заземления один Ом.
- Заземляющие проводники, вытянутые над землей и подверженные возможным повреждениям, должны быть защищены трубой из ПВХ сортамента 40.
- Заземляющие проводники не должны быть закольцованы между конструкциями, зданиями, подстанциями или оборудованием, а должны быть соединены непосредственно с заземляющими стержнями, заземляющими соединительными шинами или основными заземляющими проводниками.
- Для зданий и сооружений, расположенных на расстоянии 30 м и более от основного контура заземления, следует использовать дополнительный зеленый изолированный (TW) контур площадью 70 мм², присоединяемый к основному контуру. Подключение к основному контуру должно быть как минимум из двух отдельных точек.
- Удаленные объекты
- Изолированное оборудование, удаленное от технологической зоны, должно быть заземлено с помощью местного контура заземления сечением 70 мм², прикрепленного к заземляющим стержням.
- Здания и сооружения, удаленные от контура заземления вокруг сгруппированного оборудования или сооружений, должны иметь максимальное сопротивление заземления пять Ом.
- Вышеуказанные детали относятся к заземлению и молниезащите подстанций, зданий и сооружений.
Основные и единичные подстанции
Подставка для заземления / подставка. https://www. Система молниезащиты
Заземляющая шина должна быть соединена с проводниками сети в нескольких местах. Заземляющие проводники оборудования подключаются к заземляющей шине, а не непосредственно к проводнику сети, если только оборудование не изолировано от другого оборудования.
youtube.com/watch?v=KlhI9GTJ2B8
Здания и сооружения
- Здания и сооружения должны быть защищены от молнии в соответствии с требованиями и рекомендациями МЭК 62305.
- Железобетонные здания и сооружения следует рассматривать как неметаллические конструкции.
- Здания и сооружения должны иметь соответствующее заземление.
- Минимальный размер медного провода сечением 6 мм² или больше достаточен для соединения там, где нет опасности механического повреждения; в противном случае требуется провод сечением 25 мм².
- Соединение с основной заземляющей сетью должно осуществляться медным проводом сечением 70 мм2 или больше. Многожильный провод должен быть защищен от коррозии.
- Следующие элементы должны быть подключены к системе заземления либо напрямую, либо через соединение:
a. Несущие колонны зданий
b. Автобусные конструкции, башни, платформы и т. д.
c. Резервуары, сосуды, трубы, теплообменники и подобное оборудование.
д. Плавающие крыши на резервуарах, когда они не связаны по своей сути.
эл. Открытые проводящие материалы, окружающие электрические проводники, такие как металлические кабелепроводы, электрические металлические трубки, металлические оболочки и экраны, лотки и стойки для кабельных желобов, кабельные каналы, шинопроводы и кабельные каналы.
{Еще раз напоминаем, что в этой статье вы найдете информацию о молниезащите зданий, схеме заземления подстанции, системе молниезащиты, молниезащите трансформатора, заземлении и молниезащите подстанций, зданий и сооружений.}
Опасные зоны
- Методы установки электрического заземления и соединения должны соответствовать IEC 60079 в зданиях и сооружениях, где обращение с твердыми веществами, жидкостями и газами может привести к возникновению опасных статических зарядов.
- Там, где требуется статическая защита трубопроводов или воздуховодов, каждая секция и каждый фитинг должны иметь сопротивление не более 100 Ом относительно заземленной строительной стали.
- Если трубопровод подвергается прямому или индуцированному воздействию молнии, максимально допустимое сопротивление заземления составляет 10 Ом во взрывоопасных (классифицированных) зонах и невзрывоопасных зонах.
- Если измеренное сопротивление превышает соответствующее значение, то должны быть обнаружены высокоомные соединения и установлены подходящие соединительные перемычки.
- Все соединительные соединения, за исключением тех, которые представляют собой постоянный контакт металл-металл посредством сварки или пайки, должны выполняться с помощью компрессионных соединителей, зажимов или других утвержденных средств. Соединительные устройства или фитинги, которые зависят исключительно от пайки, не должны использоваться в соответствии с IEC 60364.
- На наливных станциях для заземления металлического каркаса автоцистерн должен быть предусмотрен кабель сечением 35 мм2 (одножильный многожильный медный сварочный кабель с неопреновой оболочкой) с зажатым на конце зажимом аккумуляторного типа.
Заземление и соединение во взрывоопасных зонах должны соответствовать IEC 60079..
- Резервуары, содержащие легковоспламеняющиеся материалы, должны быть заземлены и иметь огнеупорные вентиляционные отверстия. Резервуары с металлическими крышами и металлическими стенками из металла толщиной 4,76 мм² или более в соответствии с IEC 62305 и IEC 60079 должны считаться самозащищенными от молнии. Для резервуаров с меньшей толщиной металла требуется молниезащита.
Молниезащита зданий
- Металлические предметы сверху или по бокам конструкции должны быть соединены с системой молниезащиты. молниезащита зданий.
- В молниезащите проводов зданий нельзя делать резкие изгибы. Изгибы не должны иметь прилежащий угол более 90 градусов и должны иметь минимальный радиус 200 мм.
- На каждую конструкцию молниезащиты зданий должно быть установлено не менее 2 токоотводов. Для сооружений с периметром более 76 м на каждые 30 м периметра должен быть установлен дополнительный токоотвод.
- Каждый нисходящий проводник должен заканчиваться заземляющим стержнем, предназначенным для молниезащиты.
- Контур заземления молниезащиты должен быть соединен с заземлением электрической системы.
- Заземление для защиты от статического электричества и молнии должно быть независимым от заземления электрооборудования и системы, если системы заземления не установлены в непосредственной близости друг от друга.
- Дополнительную информацию о молниезащите зданий вы можете найти.
Заземление прибора
Заземление электронного оборудования должно соответствовать IEC 61000, спецификациям и требованиям приборов. См. также соответствующие стандарты управления и приборов.
Грозозащита трансформатора
- Для вторичной обмотки трансформатора 208/120 В переменного тока нейтраль трансформатора должна иметь как заземленный (нейтральный), так и заземляющий проводник, которые выводятся и подключаются к расположенной ниже по потоку панели. В щите заземляющий (нейтральный) проводник должен быть подключен к нулевой шине заземления, а заземляющий провод должен быть подключен к шине заземления. На щите нейтральная шина и шина заземления должны быть соединены вместе и подключены к контуру заземления.
- Для вторичной обмотки трансформатора на 480 В переменного тока нейтраль трансформатора должна иметь заземленный (нейтральный) проводник, подключенный к стороне линии высокоомного пакета. Заземление пакета заземления высокого сопротивления должно иметь проводник, соединенный с соответствующей шиной заземления распределительного устройства низкого напряжения и с заземляющей сеткой.
Это требование действительно для заземленной системы с высоким сопротивлением, если указано.
- Для вторичной обмотки трансформаторов 4,16 кВ, 13,8 кВ и 34,5 кВ нейтраль трансформатора должна иметь заземленный (нейтральный) проводник, подключенный к стороне линии пакета заземления с низким сопротивлением. Подробную информацию см. в IEC-E11-S01. Заземление пакета заземления низкого сопротивления должно иметь проводник, подключенный к соответствующей заземляющей шине распределительного устройства непосредственно ниже по потоку и к заземляющей сети.
- Для первичной обмотки высоковольтного трансформатора нейтраль трансформатора должна иметь заземленный (нейтральный) проводник, подключенный к шине заземления распределительного устройства с элегазовой изоляцией (КРУЭ), рассчитанный на то, чтобы выдерживать полный ток короткого замыкания в течение номинального времени работы распределительного устройства КРУЭ, а не только ожидаемой продолжительности работа реле.
Нейтраль трансформатора также должна быть подключена к заземляющей сети.
- Для трансформаторов сухого типа корпус трансформатора должен быть заземлен на заземляющую сетку по крайней мере одним проводником с минимальным сечением 25 мм².
- Для масляного трансформатора корпус трансформатора должен быть заземлен на заземляющую сетку с помощью не менее двух проводников, каждый из которых подключен к заземляющей площадке, расположенной на противоположных сторонах трансформатора. Размер заземляющего проводника должен соответствовать размеру заземляющей сетки.
- Для получения дополнительной информации о молниезащите трансформатора ознакомьтесь с рекомендациями поставщика.
- Минимальное сечение заземляющего проводника нейтрали трансформатора должно соответствовать расчету, но не менее 25 мм².
https://www. youtube.com/watch?v=zqgrzaton6k&list=plqzlbtybcjw1c_t2jo4oczp9dct0au3l&index=14&t=0s
9007 9007 raferns raferengs rafering wardens rafering 9007 raferns. Системы молниезащиты трансформатора, заземления и молниезащиты подстанций, зданий и сооружений.}
Грозозащита Статическая и рассеянная защита
- Высокие или изолированные металлические конструкции, дымовые трубы и колонны должны быть заземлены для защиты от молнии.
- Система молниезащиты должна состоять из молниеотводов; в конструкции монтируются молниеотводы различной длины и молниеотводы молниеотводов.
- Для каждого проводника системы молниезащиты от молниеотводов, громоотводов и надземных соединительных проводников молниезащиты должно быть обеспечено прямое подключение к основному контуру заземления (сетке) станции.
- Установки молниезащиты должны соответствовать NFPA 780.
- Автоцистерны, вагоны-цистерны, переносные бочки, резервуары для хранения и мешалки должны быть защищены от статического электричества, молнии и блуждающих токов.
Добавить комментарий
