Как проверить светодиод мультиметром в домашних условиях

Приблизительно 2% всех диодов с браком, потому важно знать, как проверить светодиод на бездефектность. Максимальное распространение получил светодиод 2835. Он отличается хорошей светоотдачей в сочетании с большим углом рассеивания, а также компактностью и приемлемой ценой. Он применяется в фонариках, низковольтных лампах, фарах авто, светодиодных лентах, бытовых осветительных приборах. Существует несколько видов светодиода 2835. Все они отличаются падением напряжения, световым потоком, силой тока.

Как проверить светодиод мультиметром

Светодиод — это полупроводниковое устройство с двумя ведущими электропараметрами:

• рабочий ток;
• падение напряжения.

Проверить исправность диода можно несколькими способами.

Проверка мультиметром

Мультиметр — прибор, которым измеряются главные параметры электроустройства. Чтобы проверить светодиод на работоспособность, необходим мультиметр с режимом «прозвонки» — проверки диодов. Смотрите светодиодная лента оптом от производителя.

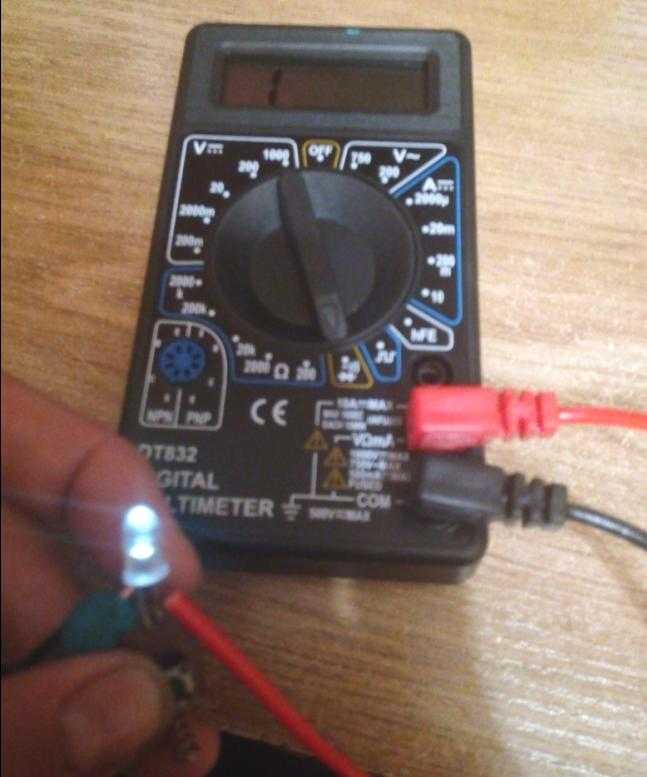

Проверка светодиода мультиметром:

1. Воткнуть щупы в отверстия на тестере: черный — COM, красный — V.
2. Установить режим «прозвонки».
3. Подключить щупы к светодиоду: щуп красного цвета — к аноду (+), черный — к катоду (—). Светодиод не сломается, если неверно присоединить щупы. Просто показания мультиметра останутся неизменными. При верном соединении щупов работоспособный светодиод засияет.

Силы тока (питание) в «прозвонке» мультиметра недостаточно для свечения диода на полную мощность. Потому увидеть свечение можно в полумраке. Если нельзя выключить свет, то на исправность светодиода укажут показания тестера — они отличаются от 1.

Проверка тестером

Второй способ, проверка работоспособности светодиода тестером, заключается в использовании функции контроля исправности транзисторов. Под табло имеется круглый разъем (обычно синего цвета) с отверстиями по кругу. Справа над этим разъемом — NPN, слева — PNP.

Чтобы убедиться в исправности светодиода, потребуется вставить его ножки в эти отверстия:

• PNP: длинная ножка в «Е», короткая — в «С»
• NPN: длинная – в «С», короткая — в «E».

Ножки имеют разную длину только у диодов с небольшой мощностью. Более длинная ножка светодиода — это анодный (+) вывод, короткая ножка — катодный (—).

У мощных светодиодов «+» и «—» указаны на выводах. У SMD 2835, SMD 5730 «—» обозначен срезом уголка корпуса.

Прозвонка светодиодов высокой мощности, работающих на токах в сотни и тысячи мА, обычно сопровождается свечением и показывает, что элементы работоспособны. Но при включении на рабочий ток они как будто светят «вполсилы». Подобное указывает на повреждение кристалла, который поменять трудно (к примеру, в прожекторе) и потому проверка должна быть заблаговременной.

Перед проверкой рекомендуется тщательно осмотреть светодиод. Если это большой желтый квадрат, то выяснять его работоспособность мультиметром нельзя, так как напряжение такого светоизлучающего диода превышает 20 вольт.

Прожектор из нескольких маленьких smd проверяется тестером. Нужно разобрать прожектор и найти диодную плату.

Проверка:

1. Поставить тумблер тестера на проверку LED-диодов.
2. Приложить щупы к светодиоду. Важно, чтобы красный провод запитывался от «+», черный — от «—». Если подключение верное, то диод загорится.

Чтобы проверить инфракрасный светодиод, нужно вставить его в дырочки транзисторного разъема и посмотреть через видеокамеру мобильника. Зрение человека не улавливает инфракрасные лучи. Работающий светодиод выглядит на экране телефона как светящееся пятнышко с размытыми контурами.

Проверка светодиода в домашних условиях

В домашних условиях проверить светодиод можно подключением его к источнику питания. Например, к зарядке мобильника или фонарика. Тестер можно изготовить из старой телефонной зарядки либо другого ненужного электроприбора.

Проверка:

1. На конце электрошнура срезать разъем и зачистить проводки.
2. К «+» подсоединяется провод красного цвета, к «—» — черный. Если питание 1,5 вольт и больше, то диод начнет светиться.

Светодиодная лента состоит из нескольких LED-элементов, они собраны по 3 штуки на отрезок. Это позволяет поделить ленту, и ее эксплуатационные характеристики не изменятся.

Проверка:

1. Работоспособная лента загорится после подачи электротока на контакты полностью.
2. Если светится небольшой отрезок, то не впорядке токопроводящий провод. Его и нужно проверить тестером.
3. Неисправны светодиоды, когда не горят подряд 3 штуки.

Можно ли проверить батарейкой

Проверить диод без тестера можно, воспользовавшись батарейкой «Крона» (9 вольт) или несколькими пальчиковыми, соединенными между собой. Проверка сверхярких (желтых, белых, синих) диодов — процедура простая. Достаточно подсоединить к выводам такого элемента питание больше 3 вольт — 4,2 вольт.

Батарейка 3 вольт (или 2 штуки по 1,5 вольт) может применяться как питание при проверке работоспособности. Светодиоды белого и синего цвета проверяются без использования резистора (он ограничивает ток). Для желтых и красных нужен резистор 60—70 Ом. Лучше всего воспользоваться разряженной круглой плоской батарейкой. Например, от электронных напольных весов.

Проверка:

1. Примотать к батарейке скотчем с одной и с другой плоской стороны по 1 игле от одноразового шприца.
2. Проверить работоспособность диодов.

Как проверить не выпаивая

Чаще всего светоизлучающий диод — это часть светодиодной системы, и без распайки поместить его в разъем не выйдет. Проверить исправность, используя щупы, также не получится, потому что их нельзя воткнуть в разъем. Исследовать светодиоды не выпаивая можно посредством изготовления простого устройства из переходника со щупами. В качестве переходника отлично подойдут обыкновенные канцелярские скрепки (отверстия в разъеме NPN и PNP мультиметра маленькие).

Как прозвонить светодиод:

1. Припаять распрямленные скрепки-переходники к щупам тестера. Для более надежной изоляции кабелей со скрепками нужно поместить текстолит между ними и перемотать получившееся устройство изолентой.
2. Переходники из скрепок вставить в отверстия разъема NPN или PNP, а щупы присоединить к контактам светодиода. При этом выпаивать его из системы нет нужды.

Проверка диода не вызовет особых затруднений. С ней справится абсолютно любой человек. Для этого не обязательно иметь знания из области устройства электроприборов. Или понимать, что такое «вольт». Достаточно захотеть проверить работоспособность светоизлучающих диодов самостоятельно. Светодиодная RGB лента.

Светодиоды экономичнее и надежнее обыкновенных лампочек, но и они могут быть бракованными или просто выйти из строя. Существует несколько способов, как проверить светодиод. Например, мультиметром или используя как питание обыкновенные батарейки в сочетании с подручными средствами (скрепки, иглы от шприца). Самая простая, точная и надежная проверка — тестером.

Как проверить светодиод мультиметром — все возможные способы

В современной осветительной технике достаточно часто применяются светодиоды (led). Как известно, они гораздо надежнее обычных лампочек, но все же иногда могут выходить из строя. Для того, чтобы проверить светодиод на работоспособность применяется несколько методов. Рассмотрим подробнее каждый из них.

Содержание

1. Способы проверки
2. Проверка мультиметром
3. Как проверить не выпаивая
4. Как проверить светодиоды в фонарике

Способы проверки

Светодиод, имеет свои электрические параметры, это максимальный рабочий ток, а так же  прямое падение напряжения. Значение первого параметра производители указывают для каждого изделия индивидуально, а второго составляет 1.8 – 2.2 вольта для оранжевых, желтых и красных диодов. Для белых, зеленых и синих 3 – 3.6 вольта.  Проверить эти значения параметров при наличии мультиметра, не составит труда.

Еще один способ проверить led диод на работоспособность, это подать на него питание от нескольких параллельно подключенных пальчиковых батареек или одной батарейки крона. На основе этого способа можно самостоятельно изготовить универсальный тестер для светодиодов, при помощи подручных элементов. Подробный процесс определения работоспособности показан в видео.

Определить неисправный светодиод, можно используя в качестве источника тока для проверки, старые зарядные устройства от мобильных телефонов. Для этого необходимо отрезать штекер подключения к телефону, и зачистить провода. Красный провод, это плюс, его нужно прижать к аноду, черный — минус, его подключают на катод. Если напряжения источника питания достаточно, то он должен загореться.

Для проверки некоторых диодов, напряжения от зарядки телефона может быть недостаточно, тогда можно попробовать проверить с помощью более мощного устройства, например зарядки от фонарика. Таким способом вполне можно проверить на работоспособность диоды в led лампе. Как это сделать, смотрите видео.

Проверка мультиметром

Мультиметр — это универсальный измерительный прибор. С его помощью можно измерить основные параметры практически любого электронного изделия и не только. Для проверки светодиода, потребуется мультиметр в котором есть режим «прозвонки», или его еще называют режимом проверки диодов. Обозначение режима проверки диодов на мультиметре показано на изображении ниже.

Для того чтобы проверить светодиод при помощи мультиметра, нужно установить переключатель прибора в положение соответствующее режиму «прозвонки» и подключить его контакты к щупам тестера.

В процессе подключения необходимо учитывать полярность диода. Анод, следует подключить к красному щупу, а катод к черному. В случаях, когда нет информации какой электрод анод, а какой катод, можно перепутать полярность – это ничего страшного, со светодиодом ничего не произойдет. При неправильном подключении, мультиметр не изменит своих изначальных показаний. При правильном подключении, светодиод должен загореться.

Есть один нюанс, ток «прозвонки» достаточно низкий для нормальной работы светодиода, и стоит приглушить освещение, для того чтобы увидеть как он светится. Если нет возможности этого сделать, можно ориентироваться на показания измерительного прибора. Как правило, если светодиод рабочий, то мультиметр покажет значение отличное от единицы.

Второй вариант — проверить светодиод тестером, это воспользоваться блоком PNP. Данный разъем предназначенный для проверки диодов, позволяет включить светодиод на мощность, достаточную для визуального определения его работоспособности. Анод подключается в разъем, обозначенный буквой Е (эмиттер), а катод диода в разъем колодки, обозначенный буквой С (коллектор).

Светодиод должен гореть при включении мультиметра в не зависимости от режима выбранного регулятором.

Данный способ позволяет проверить даже достаточно мощные светодиоды. Его неудобство в том, что, диоды обязательно нужно выпаивать. Для проверки мультиметром не выпаивая, необходимо изготовить переходники для щупов.

Существует вариант проверки светодиода методом измерения сопротивления, но для этого необходимо знать его характеристики, что достаточно не практично.

Если у вас нет мультиметра, то обязательно обзаведитесь им, многофункциональный, надежный и по хорошей цене лучше всего купить на Алиэкспресс. Для проверки светодиодов, его будет больше, чем достаточно. В нашей редакции мы пользуемся именно таким, правда у нас есть еще один, по дороже, он работает быстрее и функционал у него расширенный, и комплектация богатая. Купить мультиметр с Алиэкспресс для продвинутых.

Как проверить не выпаивая

Для того чтобы подключить щупы мультиметра к разъемам в колодке PNP, нужно припаять на них небольшие фрагменты, обычной канцелярской скрепки. Между проводами, на которые припаяны скрепки, для изоляции можно установить небольшую текстолитовую прокладку и замотать изолентой. Таким образом, получим простой по конструкции и надежный переходник, для подключения щупов.

Далее необходимо подключить щупы к ножкам светодиода, не выпаивая его из схемы изделия. Вместо тестера, для проверки led диода можно использовать одну батарейку крона, или несколько пальчиковых батареек. Подключение проводится аналогично, просто вместо переходника, для подключения к выходам батарейки щупов, можно использовать небольшие зажимы «крокодильчики».

Рассмотрим на конкретном примере, как проверить led, не выпаивая из схемы.

Как проверить светодиоды в фонарике

Для проверки необходимо разобрать фонарик и вынуть плату, на которой они установлены. Проверка происходит с помощью тестера со щупами, подключенными на PNP разъем. Светодиоды можно не выпаивать, а подключать контакты щупа на них прямо на плате, при этом необходимо помнить о соблюдении полярности.

Определить пробитый светодиод, можно и при помощи измерения сопротивления в схеме подключения. Например, если светодиоды в фонарике подключены параллельно, измерив сопротивление и получив результат близкий к нулю на любом из них, можно быть уверенным, что, по крайней мере, один из них точно неисправен. После этого можно приступать к проверке каждого из светодиодов методами описанными выше.

Проверка светодиодов не сложный процесс, и любой, кто имеет несколько рабочих батареек и пару проводов, может проверить и определить его неисправность в том или ином приборе.

Как проверить светодиоды с помощью мультиметра

Проверка светодиода с помощью мультиметра

В моей предыдущей статье о светодиодах я обсуждал различные детали светодиодов. Теперь я приведу их практическое применение.

Хотя вы можете легко проверить светодиод, подключив его к цепи и посмотрев, загорится ли он, вы также можете использовать мультиметр с функцией проверки диодов, чтобы проверить светодиод и узнать о нем еще кое-что.

Как проверить диод с помощью мультиметра

1. Подсоедините черный провод к разъему COM на мультиметре.
2. Подключите красный провод к клемме Ω, если только ваша конкретная модель не отличается.
3. Поверните циферблат на символ диода на мультиметре. Это позволяет электрическому току двигаться в одном направлении (стрелка), а не в другом.
4. Включите мультиметр. Окно дисплея должно показывать либо 0L, либо OPEN.
5. Выберите обычный красный светодиод.
6. Подсоедините черный щуп к катодному концу светодиода, который обычно является более коротким концом и/или плоским срезом внизу. Подключите красный щуп к анодному концу светодиода.

Интерпретация результатов проверки светодиодов

Если показания мультиметра не меняются с 0L или OPEN, возможно, вы подключили датчики в неправильном порядке или соединения не безопасный. Убедитесь, что шаги, описанные выше, выполняются точно. В противном случае это может указывать на то, что конкретный светодиод поврежден. Если напряжение на дисплее ниже 400 мВ, то возможно соприкасаются катод и анод, либо соприкасаются щупы. Это называется коротким замыканием, когда ток проходит непосредственно от катода к аноду, а не через светодиод.

Однако, если шаги выполнены правильно и светодиод не поврежден, на дисплее должно отображаться значение приблизительно 1600 мВ.

При проверке светодиода обратите внимание на его яркость. Если вы уже находитесь в освещенном помещении, то затемните светодиод руками. Светодиод с более низкой эффективностью будет светиться тусклее или может просто слабо мерцать, тогда как светодиод с более высокой эффективностью будет светиться четко.

Светодиод Прямое падение напряжения

Значение, отображаемое на мультиметре, называется прямым падением напряжения. Это указывает количество напряжения, используемого светодиодом, или сбросил , когда ток движется в соответствующем направлении, вперед .

Данные такого рода чрезвычайно полезны, когда речь идет о создании собственного робота или проектировании печатной платы. Вам обязательно нужно будет отслеживать общее напряжение, используемое вашим роботом, будь то светодиод или какой-либо другой компонент, чтобы выбрать достаточно мощную батарею для его питания. Поэтому для вас не менее важно приобрести светодиоды, которые выдержит ваша батарея. Обычно не стоит приобретать светодиод с прямым напряжением более 4В, т.к. большинство схем роботов не могут функционировать при таких напряжениях.

Изображения предоставлены

• https://lizarum.com/assignments/physical_computing/images/multimeter/conticon3.jpg
• https://www. fiberopticproducts.com/Led.ht14.gif
• https://www .digital-meters.com/product_images/h/113b__82974.gif

Основные атрибуты светодиодов. Светодиоды широко используются в роботах или любых электронных устройствах. Основная причина этого заключается в том, что светодиоды бывают самых разных форм, размеров и цветов. Это позволяет использовать множество различных функций, таких как простые светофоры, для более сложных устройств, таких как цифровые часы.

Как проверить светодиоды | Наука

••• зеленый светодиод, изображение Альберта Лозано с сайта Fotolia.com

Обновлено 25 апреля 2017 г.

Гарет Даунс-Пауэлл

Светодиоды, или светоизлучающие диоды, являются одним из наиболее часто используемых компонентов электроники, поскольку они дешевы, маломощны, надежны и имеют долгий срок службы. Светодиоды относятся к семейству диодов, поэтому они пропускают ток только в одном направлении и блокируют его в другом направлении. Это означает, что они поляризованы и будут работать только в правильной ориентации. Поскольку светодиоды являются простыми устройствами, их легко проверить, подключив источник питания, будь то батарея или мультиметр.

Проверка светодиодов с помощью батареи

Подсоедините тестовый провод к положительному проводу, известному как «анод» светодиода. Анодный провод — самый длинный провод светодиода. Если оба светодиодных провода обрезаны до одинаковой длины, присоедините тестовый провод к любому из проводов. Если это окажется неправильным, провода можно поменять местами. Подсоедините другой конец тестового провода к выводу резистора 1 кОм. Это ограничит ток светодиода и предотвратит его перегорание.

Подсоедините конец другого тестового вывода к отрицательному выводу светодиода, который является самым коротким выводом и известен как «катод». Другой конец измерительного провода должен быть подсоединен к отрицательной клемме на 9вольтовая батарея.

Подсоедините один конец последнего щупа к другому кабелю резистора. Прикоснитесь другим концом провода к положительной клемме аккумулятора. Светодиод должен загореться, показывая, что он работает. Если светодиод не загорается, поменяйте местами соединения, прикрепленные к проводам светодиода, и снова подключите измерительный провод, подключенный к резистору, к положительной клемме аккумулятора. Если светодиод по-прежнему не загорается, это означает, что светодиод неисправен.

Проверка светодиодов с помощью мультиметра

Переключите мультиметр на настройку проверки диодов, если она доступна. Если ваш мультиметр не имеет этой возможности, вы можете установить его на самое низкое значение в диапазоне измерения сопротивления. Вам не нужно записывать цифры на дисплее мультиметра для этого теста, так как светодиоды могут давать показания, отличные от обычных диодов. В этом случае мультиметр используется как простой источник питания.

Подсоедините положительный вывод мультиметра к анодному (положительному) выводу светодиода. Если светодиод не используется, это будет самый длинный провод. Если вы не уверены, подключите положительный вывод к любому выводу светодиода, так как их можно будет поменять местами позже.

Подсоедините отрицательный провод мультиметра к катоду (отрицательному) проводу светодиода. Светодиод должен тускло светиться, показывая, что он работает. Если светодиод не горит, поменяйте местами подключение проводов светодиода. Теперь светодиод должен загореться, если он неисправен.

Вещи, которые вам понадобятся

• светодиод
• 1K резистор
• 9 Вольт аккумулятор
• Три тестирования с крокодиловыми зажимами
• Multimeter

• У некоторых более высоких мультиметра. гнездо, в которое можно вставить светодиод. Если эта функция присутствует на вашем мультиметре, ее следует использовать для проверки светодиода, так как она может отображать дополнительную полезную информацию о светодиоде, такую ​​как падение напряжения.

Предупреждения

• Не подключайте аккумулятор напрямую к светодиоду без токоограничивающего резистора подходящего номинала. Подключение батареи напрямую уничтожит светодиод.
