Прокладка кабеля в земле Существует несколько способов прокладки кабеля вне помещений. Одним из наиболее популярных способов является способ монтажа кабельной трассы в земле. В данной статье рассмотрим особенности данного способа прокладки кабеля в частном доме, а также для силовых кабельных линий.

Прокладка кабеля в земле на территории частного дома


При выполнении электромонтажных работ в частном доме стает вопрос об осуществлении электроснабжения различных сооружений, расположенных на его территории. Например, необходимо протянуть кабельную линию от главного распределительного щитка для питания дома, гаража или бани. Одним из способов – проложить кабель подземным способом. Прокладка кабеля в земле на территории частного дома Очень часто проложенный кабель повреждается, не прослужив и года. Для того чтобы этого не случилось, необходимо производить монтаж кабельной трассы в соответствии с правилами. Приведем основные рекомендации, которых следует придерживаться при проведении работ по прокладке кабеля в земле. Прежде всего, необходимо выбрать оптимальную трассу для прокладки кабеля. Кабель необходимо прокладывать таким образом, чтобы он не пересекался с различными инженерными сооружениями, трубопроводами, другими кабельными линиями, на расстоянии не менее 0,6 м от сооружений, а также от деревьев, расположенных на территории земельного участка. Также следует учесть возможные нагрузки на грунт на всей трассе прокладки кабеля. Если тот или иной участок часто подвергается повышенным нагрузкам на грунт, то следует проложить кабель в обход данных участков. Большая длина трассы и соответственно прокладываемого кабеля в будущем компенсируется его большим сроком службы. Глубина прокладки кабеля должна быть не менее 0,7 м. В местах пересечения кабельной трассы с дренажными канавами, трубами, въездом для автомобиля должна быть обеспечена дополнительная защита кабеля, что обеспечивается его прокладкой в трубе. В зависимости от местных условий, например, при пересечении с канавой, глубина прокладки кабеля должна быть увеличена. При подготовке траншеи для прокладки кабеля могут попадаться различные предметы: куски металла, камни, плиты. Если эти элементы не удалить, то они могут в дальнейшем повредить оболочку кабеля. Перед укладкой кабеля в траншею необходимо положить на дно песчаную подушку. Толщина подушки должна быть не менее 0,1 м. Следует также сказать несколько слов о прокладываемом кабеле. Кабель, который не имеет дополнительного защитного покрова, прокладывать непосредственно в земле не рекомендуется, так как он может повредиться. В таком случае необходимо обеспечить защиту кабеля от механических повреждений по всей его длине, то есть проложить кабельную линию в трубе.

Бронированный кабель для прокладки в земле ВБбШв

Бронированный кабель для прокладки в земле ВБбШв Для прокладки в земле оптимальный вариант – кабель ВБбШв (бронированный медный кабель с поливинилхлоридной изоляцией) или его аналог с алюминиевыми жилами АВБбШв. кабель ВБбШв бронированный стальными лентами Кабель данного типа имеет дополнительную защитную оболочку, выполненную из двух стальных лент, которые его надежно защищают от грызунов, а также возможных механических повреждений в результате проседания грунта или при выполнении земляных работ в районе кабельной трассы.

Бронированный алюминиевый кабель АВБбШв

Бронированный алюминиевый кабель АВБбШв Рекомендуется прокладывать кабель цельным куском, так как наличие промежуточных соединений (муфт) значительно снижает его надежности и срок службы, так как промежуточные соединения являются наиболее уязвимыми местами кабельной линии. Если по той или иной причине отсутствует возможность прокладки цельного кабеля (например, по причине большой протяженности трассы или при отсутствии кабеля необходимой длинны), кабеля соединяют в промежуточных щитках, расположенных над землей. Данные щитки должны быть рассчитаны на установку вне помещений, то есть должны иметь соответствующую защиту корпуса от агрессивного воздействия факторов окружающей среды, в частности влаги и механических повреждений.

Прокладка кабеля в траншее

Прокладка кабеля в траншее Перед непосредственной прокладкой кабеля в траншее, необходимо убедиться в его целостности и надежности его изоляционного покрова. Для этого необходимо выполнить проверку кабеля мегомметром. Проверяется состояние изоляции между жилами кабеля, а также каждой из жил кабеля относительно внешней оболочки (брони). Нормы сопротивления изоляции для кабелей и проводов напряжением до 1000 В, используемых для прокладки электропроводки, составляют не менее 0,5 МОм. Если полученные в процессе проверки кабеля значения не менее нормированного значения, то данный кабель пригоден к эксплуатации. Также следует произвести визуальный осмотр внешней оболочки кабеля по всей длине на предмет наличия механических повреждений. Перед тем, как приступить к засыпке траншеи, следует нарисовать схему расположения трассы на участке, чтобы при необходимости вскрытия данного кабеля или проведения других земляных работ знать точное расположение кабельной трассы. Проложенный кабель сверху покрывается небольшим слоем песка по всей длине. Далее засыпается 0,2-0,3м грунта и все это тщательно утрамбовывается. Для предотвращения повреждения проложенного кабеля при проведении земляных работ в дальнейшем, рекомендуется на данном этапе проложить в земле сигнальную ленту, наличие которой будет свидетельствовать о том, что в данном месте проложена кабельная линия.

Сигнальная лента

Сигнальная лента Заключительный этап – засыпка траншеи. Для предотвращения чрезмерной усадки грунта необходимо оставить небольшую насыпь на земле.

Прокладка силовых кабелей в земле


  Для обеспечения продолжительности срока службы кабельных линий, а также для предотвращения их повреждения, необходимо придерживаться определенных правил прокладки силовых кабелей в земле, ниже рассмотрим основные из них. Кабель прокладывается в предварительно подготовленных траншеях. Количество кабелей, прокладываемых в одной траншее, зависит от класса напряжения кабельных линий. В одной траншее можно разместить не более шести кабельных линий напряжением 6 (10) кВ или два кабеля напряжением 35 кВ. Прокладка силовых кабелей в земле
Минимально допустимое расстояние между проложенными силовыми кабельными линиями напряжением 6 (10) кВ — 0,1 м, для кабелей напряжением 20 и 35 кВ – 0,25 м, линий напряжением 110 кВ и выше расстояние увеличивается до полуметра. В последнем случае монтированные линии следует в обязательном порядке разделить железобетонными плитами.
Глубина прокладки кабелей напряжением до 20 кВ должна быть не менее 0,7 м (глубина увеличивается до 1 м при прокладке кабеля по пахотным землям), при напряжении 35 кВ – 1 м, 110 кВ и выше – 1,5 м.
При разметке трассы прокладки кабеля необходимо соблюдать расстояние до сооружений, от которых необходимо отступить как минимум 0,6 м. То же самое касается деревьев, расстояние от которых должно быть не менее двух метров.
В процессе эксплуатации кабельных линий может наблюдаться их деформация по причине естественных движений грунта, а также температурных колебаний. В связи с этим кабельные линии прокладываются с запасом. Запас кабеля обеспечивается путем прокладки кабеля по зигзагообразной трассе.
Если участок кабельной трассы или трасса в целом находится в непосредственной близости с линией электропередач, то следует учитывать, что расстояние между опорой ЛЭП и кабелем должно быть не менее 1м для ВЛ до 1 кВ, 5м для ВЛ до 35 кВ, 10 м для ВЛ 110кВ и выше.

Прокладка кабеля ВВГ в земле, характеристики описание особенности монтажа

Кабель ВВГ состоит из медных токопроводящих жил, покрытых изоляцией и защитной оболочкой из поливинилхлорида. Назначением кабеля является передача электрического тока в стационарных установках, по технологическим эстакадам и траншеям. Чтобы знать, как проложить кабель ВВГ правильно, нужно ознакомиться с особенностями и характером трассы. Во время проектирования обязательно определяется метод ее защиты от механических повреждений.

Подготовка траншеи

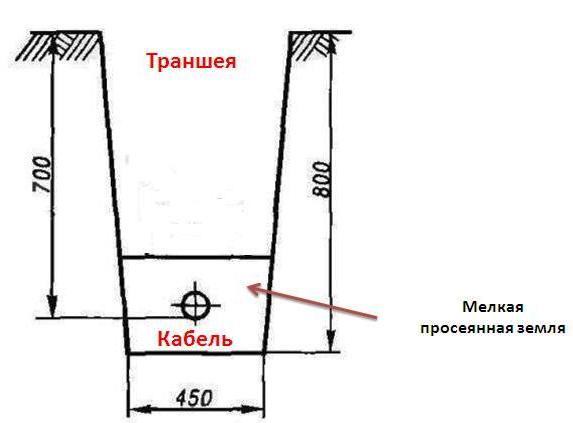

Перед тем как начинать прокладку кабельной линии, в траншее необходимо сделать нижнюю подсыпку, чтобы провод имел равномерную опору и нигде не перегибался. Сверху уложенного кабеля делается равномерная засыпка однородной мелкой земли. В данном слое не допускается наличие камней, шлака, строительного мусора. Этот слой должен защищать провод от механических повреждений на всем протяжении его укладки.

До того как прокладывать кабель ВВГ в земле нужно обратить внимание на планируемые параметры его работы. Если рабочее напряжение будет составлять менее 35 кВ, сверху укладывается один слой обычного глиняного кирпича. Применение силикатных либо пустотелых кирпичей не допускается. При большем напряжение кабель накрывается железобетонными плитами, имеющими толщину более 50 мм.

Сегодня в магазинах электротехники имеется большой ассортимент кабельной продукции, имеющей различное конструктивное исполнение и изоляционное покрытие. Характеристики изделий определяются специальной маркировкой. Чтобы электрики знали, как расшифровать ВВГ кабель, публикуются специальные справочники. В них указывается следующая информация:

буквы ВВГ обозначают, что провод имеет ПВХ изоляцию, лишенную огнезащитных свойств;

на кабель ВВГнг нанесен слой особого химического состава, который препятствует процессу горения;

оболочка провода ВВГнг-ls обработана без галогеновым поливинилхлоридом, благодаря чему при ее возгорании отсутствует выделение дыма;

кабель ВВГнг-frls отличается повышенной огнестойкостью.

При электромонтажных работах чаще всего используется провод ВВГнг. В экономическом развитии страны производство кабельной продукции занимает важное место. Если отвечать на вопрос: какая компания производит кабель ВВГ, то можно сказать, что данными видами работ занимается множество различных предприятий. Наиболее известными из них являются ООО «Агрегом» и ЗАО «Азовкабель». Заводы постоянно развиваются и неуклонно расширяют номенклатуру выпускаемой продукции.

Вопрос, каким кабелем можно заменить кабель АВВГ, возникает при прокладывании токоподводящей линии в земле. Поскольку в техническом паспорте изделия написано, что прокладывать его в земле не рекомендуется, вместо него можно использовать кабель АВБ6Шв. В данном электротехническом изделии оцинкованная ленточная броня сочетается с защитным покрытием из поливинилхлорида. Благодаря этому кабель обладает повышенной прочностью и необходимой гибкостью.

Материал подготовлен нашим партнёром ТД МастерКабель Украина в рамках проекта » Сделай сам»

Схожі статті

Элитные новостройки столицы

В лучший тур с «Сільпо Voyage»

Баня «Сварожич» – отдых, оздоровление и восстановление

Монетизуй свій талант з OnPress. info ДІЗНАТИСЯ БІЛЬШЕ

Прокладка кабеля в земле: нормы, правила и требования

Чаще всего необходимость прокладки электрокабеля в траншее на дачном участке возникает, если нужно сделать уличное освещение на столбах или провести электропроводку в бане. При этом очень важно соблюдать нормы (в частности, СНиП и ПУЭ), а также учитывать технику безопасности при проведении электромонтажных работ. Далее мы расскажем, как проложить кабель в земле, не нарушая норм и общепринятых правил.

  • Электрические требования
  • Технология укладки своими руками
  • Практические советы специалистов
  • Нюансы при укладке зимой

Электротехнические требования

В первую очередь необходимо рассказать о том, какие нормативные документы могут повлиять на то, как вы будете прокладывать электропроводку в земляной траншее. Так, основные правила прокладки кабелей в земле описаны в главе ПУЭ 2.3 начиная с пункта 83, а также СНиП 3. 05.06-86 «Единые технические указания по выбору и применению электрических кабелей» и других нормативных документах. В статье рассмотрим особенности прокладки кабельных линий напряжением до 1000В. Выделим самое главное:

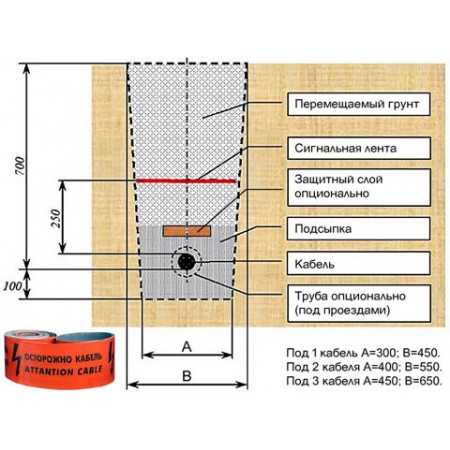

  • Глубина прокладки кабеля в земле по ПУЭ 2.3.84 должна быть не менее 0,7 м для кабелей до 20 кВ, в месте пересечения с проезжей частью — не менее 1 м. Для ввода в здание и на пересечении с подземными сооружениями допускается прокладка на глубине 50 см с защитой от механических повреждений, то есть прокладка в трубе (на такой глубине кабель должен быть бронированным). При этом длина такого участка должна быть не более 5 метров.
  • Согласно ПУЭ 2.3.85. Запрещается проводить линию с фундаментом дома. Минимальное расстояние от фундамента должно быть 60 см. Если вам нужно проложить кабель от дома до бани, гаража или другого здания, прокладывайте кабель, как описано выше, а проход через стену (фундамент) необходимо делать в жестком ПВХ, ПНД или в стальной трубе.
  • Согласно ПУЭ 2.3.86 расстояние между двумя кабелями в одной траншее должно быть не менее 10 см, исходя из чего выбирается ширина траншеи. 50 см нужно отступить от кабелей других организаций и кабелей связи.
  • От деревьев для прокладки электропроводки в траншее следует отступать не менее 2 м, от кустарников не менее 75 см (согласно п. 2.4.87). Это расстояние можно уменьшить при прокладке кабеля в трубе, например, если подкопать под дерево).
  • Во всех случаях, когда возможно повреждение кабельной линии — прокладывайте ее в трубах. В остальных случаях — непосредственно в грунт на указанной выше глубине.
  • Расстояние до трубопроводов и канализации при параллельной прокладке должно быть не менее 1 м (п. 2.3.88), до теплопровода — 2 м (п. 2.3.89).). До газопровода давлением 0,0049-0,588 МПа — не менее 1 м, давлением более 0,588 МПа — 2 метра. Прокладка выше и ниже трубопроводов не допускается.
  • При пересечении кабелей они должны быть разделены слоем земли толщиной 50 см (п. 2.3.94-95).
  • Согласно п.2.3.37 необходимо применять преимущественно бронированные тросы, например, (А)ВББШв. Небронированные кабели должны быть устойчивы к механическим воздействиям.
  • Согласно «Единым требованиям…» и ГОСТ 16442-80, о которых мы упоминали выше, допускается применение (А) ВВГ в грунте непосредственно (без трубы). Но только при отсутствии растягивающей нагрузки и если это не болотистая местность, насыпные или пучинистые грунты или вертикальные участки линии, а также в траншеях в грунтах с низкой и средней коррозионной активностью. Однако прокладка кабеля в ПВХ, ПНД или стальных трубах позволяет в этом случае легко заменить кабель без вскрытия грунта.
  • Во избежание деформации линии от растяжения и давления грунта — прокладывать кабель змейкой с запасом 1-2% по длине, а при прокладке в пучинистых грунтах или при прокладке горячего кабеля (если работы выполняются в в холодную погоду) запас должен быть 3-4 %
  • Если вам необходимо выполнить подключение электрического кабеля под землей самостоятельно, используйте специальные муфты, как показано на фото.
  • Для дополнительной защиты ЛЭП под землей (например, при сильных просадках) можно использовать трубу или специальную тросовую конструкцию из кирпича (уложенную поперек траншеи, как на фото ниже). Не используйте пустотелые кирпичи. Отметим, что защита от механических повреждений кирпичом или бетонными плитами кабелей до 20 кВ, проложенных на глубине 1 метр и более, не является обязательной, согласно п. 2.3.83 ПУЭ. При этом кабели до 1 кВ ОБЯЗАНЫ иметь такую ​​защиту только в тех местах, где вероятны частые земляные работы.

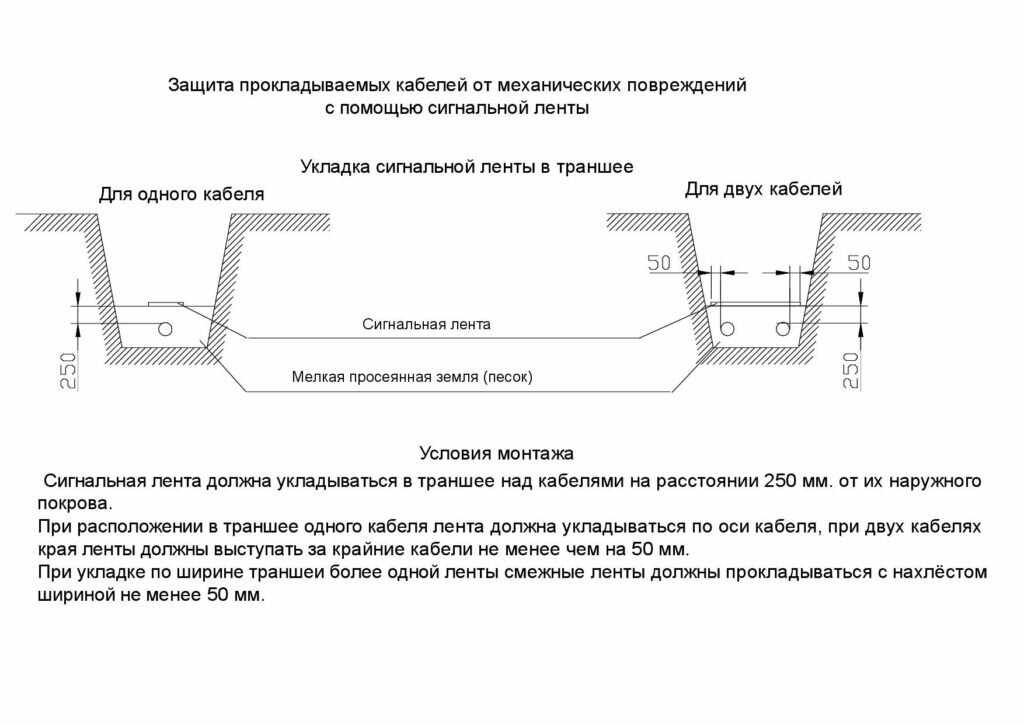

  • Обязательно проложите сигнальную ленту с надписью: «Осторожно, кабель!» Сами поверх проводника, проложенного в земле.

Учитывая данные требования и правила, вы можете быть уверены, что прокладка кабеля в траншее не будет представлять опасности ни для вас, ни для домашней линии электропроводки! Конечно, это не все ограничения, которые существуют в правилах ПУЭ и СНиП, но для домашних условий приведенных требований будет достаточно даже при подключении участка от столба к дому.

Технология укладки своими руками

Вот мы и подошли к основному вопросу статьи, в котором рассмотрим, как правильно проложить электрический кабель в земле своими силами. Чтобы инструкция была удобной и понятной, приведем ее поэтапно.

  1. Начертить схему разводки в траншее, на которой отметить точное расстояние от дома, садовых построек и насаждений, согласно нормативным документам. Если подземная электроустановка будет использоваться для подключения уличного освещения на даче, обязательно укажите расположение светильников.
  2. Разметьте территорию дачного участка колышками и веревкой, а затем по разметке выкопайте траншею. После земляных работ удалить из подготовленной траншеи камни, возможные осколки стекла или куски металла, которые впоследствии могут привести к повреждению электропроводки под землей. При необходимости немедленно установите столбы освещения.
  3. На утрамбованном дне сделать ровную подушку из песка или мелкого грунта, предварительно очищенного от мелких камней, осколков стекла, кирпичей и других предметов, которые могут повредить утеплитель.
  4. Уложите проводник в землю, как показано на фото. Для прокладки электропроводки в траншее рекомендуется использовать кабель АВББШв с алюминиевыми жилами или более дорогой вариант — ВББШв, с медными жилами, или ВВГ-нг-LS, в описанных выше случаях.
  5. Проверить готовую кабельную линию мегомметром, который выявит повреждение изоляции и утечки высокого напряжения (измерить сопротивление изоляции) Не забыть разрядить кабель на землю или закоротить жилы после измерения сопротивления.
  6. Используйте трубу, соблюдая правила и рекомендации, описанные выше. Если нужна прокладка в трубе (глубина 50 см, часто бывают земляные работы, прокладка под деревом и т.д.), то используйте трубы ПНД, ПВХ, стальные или асбестоцементные. Последний тип трубы разрезают вдоль на две части, делая их похожими на пенал, после чего укладывается провод. Эта технология позволит быстро освободить проводку при ее ремонте.
  7. Сфотографируйте сеть из траншей, чтобы точно знать, где кабель проходит в земле в саду. Кстати, чертеж тоже лучше сохранить, т. к. на нем есть отметки всех расстояний при прокладке линии от дома, ограждения и т. д.
  8. Засыпать траншею песком или мелкой землей, очищенной от острых предметов. Слой должен быть равномерным, около 15 см. После заполнения его необходимо тщательно утрамбовать.
  9. Положите на песок сигнальную ленту с табличкой о том, что под ней проложена электропроводка.
  10. Засыпьте ленту оставшейся землей, сделав горку, которая после нескольких дождей осядет и выровняется с поверхностью.
  11. Повторите измерение с помощью мегомметра.

Видео инструкция по установке

Вот и вся технология прокладки кабеля под землей на даче. Как видите, нарисовать линию в домашних условиях не так уж и сложно. Больше времени и сил уйдет на земляные работы – рытье траншеи.

Практические советы специалистов

В дополнение к приведенным выше инструкциям, рекомендуем ознакомиться с некоторыми советами по прокладке кабеля в траншее:

  1. Использовать только специальную бронированную машину. Такие марки, как КГ, ПУНП, ШВП или ПВС нельзя использовать, поскольку они не имеют достаточной защиты.
  2. Диаметр металлической трубы, которая будет проходить через фундамент частного дома (при необходимости) должен быть в 3 раза больше диаметра самой эл. кабель.
  3. Если глубина промерзания земли в вашем регионе глубже 70 см (глубина траншеи), обязательно закрепите защитную трубу, чтобы она не порвалась и не деформировалась.
  4. Не используйте пластиковую гофрированную трубу для защиты электропроводки под землей. В течение года гофра разрушится и все ее защитные свойства, и без того слабые, исчезнут.
  5. Старайтесь не прокладывать проводник под местами с интенсивным движением, такими как дороги, парковки и въезды во двор. Если это неизбежно – не забывайте о прокладке труб и защите кирпичом.
  6. В нормативной документации нет единого мнения или правил относительно минимального сечения кабеля для прокладки в земле. На практике чаще всего используется сечение 10 мм. 2 для меди и 16 для алюминия. Ориентируйтесь только на расчет сечения кабеля по мощности и току, а также учтите, что линия должна быть бронированной.

Отзыв о работе

Нюансы при прокладке зимой

Ну и последнее, о чем хотелось бы рассказать, можно ли прокладывать кабель под землей при отрицательных температурах, а в частности зимой. Электромонтажные работы зимой допускаются, но необходимо учитывать следующие нормы и правила:

  • Перед прокладкой электропроводки в траншее необходимо прогреть проводник в теплом помещении или с помощью трансформатора. Мы не рекомендуем использовать последний способ, если вы ранее с ним не сталкивались, ведь это требует определенных навыков.
  • После прогрева нужно быстро проложить ЛЭП с запасом 3-4% по длине. При температуре наружного воздуха не ниже -10 о С — час времени, от -10 до -20 о С — не более 40 минут, ниже -20 о С — максимум полчаса. Если зимой температура ниже, электромонтаж запрещен.
  • Допускается прокладка кабеля под землей без предварительного подогрева в следующих случаях: при температуре не ниже -5 о С, и сам проводник высокого давления; при температуре не ниже -7 о С и кабеле, защищенном изоляцией, -15 о С, если изоляция поливинилхлоридная или резиновая, -20 о С в том случае, если изоляция жил представлена полиэтиленовая или резиновая оболочка и дополнительная свинцовая оболочка.

Вот и все, что я хотел вам рассказать о том, как сделать прокладку кабеля в земле своими руками. Надеемся, наши практические советы, инструкции и предоставленные нормативы помогут вам при монтаже в домашних условиях!

Читайте также:

  • Как провести электропроводку в трубах
  • Схемы подключения солнечных батарей загородного дома
  • Как сделать громоотвод самостоятельно

Видеоинструкция по установке

Обзор работы

Опубликовано:

Обновлено: 22.02.2019

4 комментария

Прокладка кабелей в кабельных блоках

13.08.2021

Кабельный блок — конструкция, предназначенная для прокладки кабельных каналов или систем кабельных каналов с колодцами для доступа к трубам и каналам.

Блоки устанавливаются на автомобильных дорогах, обеспеченных подземными коммуникациями, в местах пересечения автомобильных дорог с автомобильными и железными дорогами, в грунтах с агрессивными химическими веществами, при наличии блуждающих токов и вероятности пролива агрессивных жидкостей и горячего металла в места прохождения кабельных трасс.

Прокладка в блоках применяется для обеспечения более высокой защиты силового кабеля от механических повреждений по сравнению с прокладкой в ​​траншеях. Специальные блоки надежно защищают электрические коммуникации от механических повреждений, негативного воздействия грунта и блуждающих токов. Однако этот способ прокладки является наименее экономичным как по стоимости, так и по пропускной способности кабеля. Применяется только тогда, когда условия укладки не позволяют выбрать более простые способы укладки. По этой причине блок-канал кабелей следует переводить в траншею или канал во всех случаях, когда это возможно по условиям трассы.

Блок представляет собой конструкцию из труб различных материалов или железобетонных панелей с каналами, заглубленными в землю. Трубы могут быть асбоцементными, керамическими, металлическими, стальными и полиэтиленовыми. Традиционно блоки изготавливаются из асбестоцементных труб и используются для защиты кабелей от блуждающих токов. Соединения асбестоцементных труб между собой выполняют муфтами с уплотнением резиновыми кольцами или специальными стальными манжетными прокладками с последующей промазкой места стыка цементным раствором.

Иногда для строительства блоков применяют и керамические трубы, хорошо защищающие кабели в агрессивных и водонасыщенных грунтах. А в обоснованных случаях для изготовления блоков допускается также использование труб из других материалов.

Трубы кабельных сборок могут располагаться горизонтально или вертикально в один или несколько рядов.

Тип кабельных блоков выбирается в зависимости от уровня грунтовых вод, агрессивности грунта и наличия блуждающих токов. Не рекомендуется прокладывать кабельные блоки в местах с повышенным уровнем грунтовых вод.

Одним из основных требований к кабельным блокам любой конструкции является обеспечение достаточной механической прочности и способности выдерживать нагрузки от массы грунта, большегрузных автомобилей и дорожных механизмов, движущихся в зоне их расположения.

Глубина закладки кабельных блоков в грунте зависит от местных условий, но должна быть не менее глубины закладки кабелей в траншеях (не менее 70 см), считая от верхнего кабеля в блоке.

В местах пересечения улиц, дорог и проездов глубина блоков должна быть не менее 1 м. На участках до 5 м на вводах кабельных линий в сооружения и на пересечении их с подземными коммуникациями допускается уменьшение глубины закладки кабелей до 0,5 м. Глубина прокладки кабельных блоков в производственных помещениях, в полах производственных помещений, а также в закрытых помещениях, доступных только для обслуживающего персонала, не нормируется.

По тепловому режиму расстояние между отдельными каналами блочной трассы должно быть таким же, как и для кабелей, проложенных без труб (не менее 0,1 м).

При параллельной прокладке блоков с трубопроводами расстояние между ними и ближайшим кабелем должно быть не менее 0,25 м. А при пересечении с дорогами трасса блоков прокладывается перпендикулярно, чтобы пересечение происходило на кратчайшем участке.

Каждый кабельный блок должен иметь до 15 % резервных каналов, но не менее одного канала. Каналы кабельных блоков, трубы, выход из труб и их соединения должны быть обработаны и зачищены для предотвращения механических повреждений оболочек кабелей при протяжке. На выходах кабелей из блоков в кабельные сооружения и камеры должны быть приняты меры, предотвращающие истирание и растрескивание оболочек.

Для обеспечения отвода воды, случайно попавшей в каналы труб, блоки укладывают в грунт с уклоном не более 0,2% в сторону кабельных колодцев.

Колодцы строят на определенных расстояниях в местах изменения направления трассы или глубины залегания кабельных блоков, в местах перехода кабелей из блока в грунт и на прямых участках. Обеспечивают удобную протяжку тросов в блоки, замену поврежденных тросов при необходимости, а также место для соединительных муфт. Количество колодцев на прямых участках блока должно быть минимальным, а расстояние между соседними колодцами – максимально возможным исходя из конструктивной длины кабелей, допустимых усилий натяжения, рельефа местности и условий прокладки.

При количестве кабелей до 10 напряжением не более 35 кВ переход кабелей с блоков на землю допускается выполнять без кабельных колодцев. При этом места выхода кабелей из блоков необходимо обработать водонепроницаемым материалом.

Стены колодцев выполняются из кирпича или сборных железобетонных конструкций. Снаружи они закрыты люками, а внутри оборудованы тросовыми конструкциями (для укладки на них кабельных муфт), закрытыми решетками, а также металлическими трапами или скобами для спуска людей. На дне колодцев устраивают водосборники, представляющие собой углубления, закрытые металлической решеткой, предназначенные для сбора грунтовых или ливневых вод.
Колодцы бывают прямоточные – их устанавливают в местах соединения строительных отрезков кабелей между собой, а также угловые, Т-образные, Z-образные, крестообразные, разветвленные и другие, устанавливаемые в местах, где направление блочная канализация меняется и на перекрестках.

Согласно нормам ПУЭ (2.3.41) для линий, проложенных в кабельных блоках и трубопроводах, должны применяться преимущественно небронированные кабели в свинцово-армированной оболочке. На участках блоков и труб, а также ответвлениях от них длиной до 50 м допускается прокладка бронированных кабелей в свинцовой или алюминиевой оболочке без наружного покрытия из кабельной пряжи. Для кабельных линий, прокладываемых в трубах, допускается применять кабели в пластмассовой или резиновой оболочке.

При определении количества силовых кабелей, прокладываемых в блоке, следует учитывать коэффициент снижения допустимых токовых нагрузок на кабели. Поэтому предпочтительнее прокладывать силовые кабели по периметру агрегата. Количество кабелей управления, проложенных в блоке, не ограничено.

Перед прокладкой кабелей выполняются следующие работы: устройство бетонной подушки, укладка самих блоков, заделка швов, гидроизоляция, ограждение блоков тонкими кирпичными стенками (в сырых грунтах), обратная засыпка блоков грунтом (после комиссионного осмотра ), устройство кабельных колодцев и камер с закладными деталями для установки вантовых конструкций и монтажных петель для крепления накатных роликов, отделки торцов панелей или труб при вводе в колодцы, откачке воды, удалении из колодцев посторонних предметов и мусора, закрытии колодцев люками , выравнивание грунта и устройство вводов для канатоукладчиков.

Перед монтажом кабелей предварительно осматривают скважины, а каналы блоков очищают стальными щетками и проверяют гидроцилиндром, протягивая его тросовой лебедкой по каналам блоков.

Прокладку кабелей в блоках осуществляют, как правило, механизированным способом, поочередно протягивая их в кабель-каналы на участке между двумя соседними колодцами. Также используется сквозная протяжка кабеля через несколько колодцев без его разрезания. При этом тяговые усилия не должны превышать допустимых значений.

При проходе кабелей от блоков в земляную траншею места выхода кабелей из блоков обрабатываются гидроизоляционным материалом.

Сам процесс укладки довольно сложная процедура. Возле колодца устанавливается барабан с кабелем. В канал (или в трубу) блока протягивается стальной трос, устанавливаются угловые ролики и трос крепится к тросу с помощью специального материала. На входе в канал (или трубу) блока монтируется разрезная воронка с раструбом, а на горловине колодца — желоб. Воронка служит для предохранения кабеля и конца трубы от механических повреждений при протягивании кабеля в блок, а сквозная предотвращает опасный изгиб кабеля при протягивании его в блок.

Непосредственно перед прокладкой кабелей их поверхность смазывают специальным раствором, не содержащим веществ, отрицательно влияющих на оболочку кабеля. И без остановки втягиваются в блок с заданной силой натяжения.

После затяжки кабель отрезается от барабана, оставляя запас, который выйдет из блока и будет в дальнейшем использоваться для сцепки и подключения к электрокоммуникациям.

Прокладка кабелей в блоках является одним из самых надежных способов создания электрокоммуникаций под землей, так как обеспечивает высокую степень защиты линий от механических повреждений, блуждающих токов, агрессивного грунта. Это также гарантирует, что система будет использоваться долго и безопасно.

Однако это наименее экономичный способ прокладки кабеля. Применение блоков значительно удорожает кабельные линии и ухудшает условия охлаждения кабелей.
