Определяем расположение проводки в панельном доме

Содержание

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства. Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает. Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы. Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно. Он продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

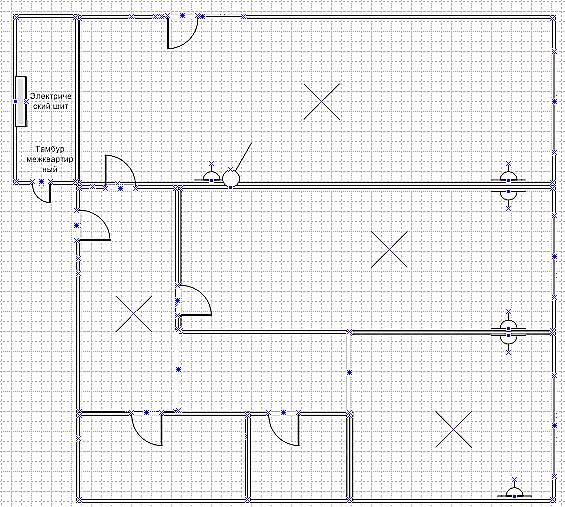

План электропроводки квартиры – пример.

Схема электрической проводки включает в себя следующие элементы:

1. Распределительный щиток, который может быть внутриквартирным или общим.
2. Электрический счетчик для контроля над расходом электроэнергии.
3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
5. Выключатели и розетки для управления освещением и подключения бытовой техники.

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века сделали ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.

Если вы не учтете прокладку компьютерного кабеля и установку роутера для домашней сети, в дальнейшем получите висящие по стене или протянутые по полу провода. В лучшем случае их удастся спрятать в плинтус или зашить в короба.

Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон. Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.

Схема разводки слаботочной системы в квартире. Включает в себя три сети: компьютерную, телефонную и телевизионную. Для каждой сети предусмотрены свои виды кабеля и оборудование.

Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку. К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.

Что собою представляет панельный дом?

Панельные дома возводили ещё в советские времена. Они были своего рода эконом-вариантом, потому что сочетали в себе быстроту постройки и невысокую стоимость строительных материалов. Панельное строение возводилось из железобетонных плит, которые изготавливали на специальных заводах путём заливки бетоном металлической арматуры. Эти плиты (или панели) были двух видов – для полов или потолочных перекрытий и стеновые.

Панельное строение сродни карточному домику, каждая стена в нём является несущей. Ни о какой перепланировке здесь не может быть и речи, только затронь одну стену, сложится весь дом. Сейчас такие строения редко возводят, да и люди не особенно хотят приобретать жильё в панельных домах. Всё-таки для проживания кирпичные постройки считаются более комфортными. Они лучше сохраняют тепло, обладают повышенной шумоизоляцией, и, конечно же, в них гораздо легче проводить ремонтные работы и перепланировку. Особенно если речь заходит о таком вопросе, как заменить проводку.

Как устроена электропроводка в панельном доме

Стены и перекрытия в таких домах сделаны из железобетонных панелей. В основном все стены являются несущими. Зачастую проводка в таких домах прокладывается в ЖБИ каналах, специально подготовленных еще на этапе строительства. Эти каналы расположены в строго отведенных местах, поэтому передвинуть розетки и выключатели в панельном доме – большая проблема.

Схема электропроводки в панельных домах предусматривает, что проводка в каждой квартире должна быть проведена одинаково. Но часто проводка в разных домах и даже в разных квартирах одного дома проведена по-разному.

Проводка в доме, схема которой предполагает укладку ее на конечном этапе строительства, часто находится между панелями потолков и стен. Счетчик расположен на лестничной площадке, но, конечно, есть умельцы, которые переносят его в квартиры. В квартирах утопить его в стене не получится, из-за толщины стен. Поэтому счетчик располагается в коридорах или кладовках.

Проводка в панельном доме, схема которой предполагает ее обязательное наличие, находится обычно в стяжке, потолке или на стенах, под штукатуркой.

Лучший вариант, если проводка находится в стене и хуже, если она располагается в полу или потолке. Схема электропроводки в панельных домах сама по себе очень устаревшая.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Образец схемы, которую может набросать собственник жилья. Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

• Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
• Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
• Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме. Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Необходимость замены проводки

Иногда проводка требует полной замены во всей квартире. Это обусловлено такими причинами:

• Истечение срока эксплуатации проводов.
• Повышение нагрузки на сеть. В таком случае старая проводка должна быть заменена новой.
• Угроза безопасности жильцов квартиры – подключение потребителей без заземления.

Чтобы выполнить разводку сети в панельном доме, лучше обратиться к профессиональным электрикам. Такой вариант гораздо безопаснее самостоятельной укладки проводки. Стоимость подобных услуг не слишком высокая. Кроме того, при этом будет обеспечена максимальная безопасность жильцов.

При полной замене проводки цена монтажных работ будет зависеть от количества точек. Если укладка кабелей проводится опытным электриком, следует учитывать, что стоимость монтажа розеток и выключателей выносится дополнительные услуги.

Виды электропроводки

Рассмотрим общую классификацию электропроводок в квартире. В зависимости от видов монтажа она бывает:

• Открытая электропроводка – прокладывают на поверхности стен, потолка снаружи. Крепление проводов многообразно: кабель-канал, гофра, плинтусы и т.д. Кабели в этой электропроводке, по сравнению со скрытой, могут иметь меньшее сечение. Может быть стационарной, переносной или передвижной
• Скрытая электропроводка – прокладывают внутри конструкций: в трубах, коробах, углублениях и т.д. Один из самых распространенных методов прокладки кабелей. Из основных недостатков – отсутствие доступа к проводке. И в случае возникновения неисправностей потребуется приложить немало усилий, чтобы до нее добраться. Кабели в такой сети имеют большее сечение. Электросеть нужно проектировать заранее
• Наружная электропроводка – прокладка сети снаружи здания. Также может быть открытой и скрытой

На этапе проектирования схемы электропроводки нужно учесть:

• Места установки электрощитков и розеток
• Количество электроточек в квартире
• Мощность электрических бытовых приборов, которые будут использоваться постоянно и периодически
• Разметку проводов, а для открытой проводки – места их крепления
• Основные требования к электропроводке –медные кабели для прокладки сети, питание от сети 380/220 В, система заземления TN-C-S или TN-S

Способы соединения

Способы соединения электроцепи:

• Последовательно – складывается напряжение всех элементов сети, в каждом из них сила тока одинаковая. В цепи нет узлов, и поэтому, если выходит из строя один элемент, перестают работать все остальные
• Параллельно – ко всем параллельно соединенным ветвям цепи приложено одно напряжение.  Сила тока в узлах равна сумме токов в соединенных параллельных проводниках. Элементы не соединяются между собой, но объедены узлами. Если один из них выходит из строя, данный факт не отражается на работе остальных
• Смешанно – применяются оба способа соединения на одном участке цепи

Типы разводки

Существует три типа разводки электросети:

• С помощью распределительных коробок: электрический щиток располагают за пределами квартиры – на площадке в подъезде. На щиток ставится счетчик с несколькими автоматами. От щитка кабель идет в квартиру. В каждой комнате стоит своя распределительная коробка. Они подключены к сети последовательно. Общая схема выглядит так:
• «Звезда»- электроточка располагается на отдельной кабельной линии и подсоединена к отдельному автомату в щитке напрямую.   Нерентабельна с точки зрения трудозатрат и денежных расходов на прокладку кабелей и проводов к каждому элементу, покупке более мощного считка и большого количества автоматов
• «Шлейф» — такой способ проводки схож со «звездой». Отличием является то, что на отдельном кабеле, который идет от щитка, находится не один элемент, а группа. На схеме выглядит так:

Обычно используют несколько типов проводки сразу.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросетью гораздо легче, если она разделена на несколько линий. В случае возникновения неисправности или аварийной ситуации можно выключить одну группу, тогда как остальные будут функционировать в обычном режиме.

Вариант разделения на 4 группы: Предположим, в городской квартире осуществляется прокладка отдельного силового кабеля для стиральной машины. Особенно это актуально для домов старой застройки со слабой электропроводкой, не выдерживающей сильных мощностей. На кухне обычно находится множество приборов, одновременное включение которых также требует монтажа силового кабеля подходящего сечения: варочная плита, духовой шкаф, тостер, мультиварка, микроволновая печь, посудомоечная машина.

Санузел – одно или два помещения с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь полагающуюся степень защиты. Так как в каждой комнате обычно более, чем один осветительный прибор, рекомендуют устанавливать несколько отдельных групп.

Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, верхний свет) и детской комнаты (точечное освещение, ночник, настольная лампа)

• 1 группа – мощная бытовая техника
• 2 группа – кухонная линия
• 3 группа – ванная и туалет
• 4 группа – осветительная система

Далее о каждой электрогруппе более подробно.

Стационарная бытовая техника

Крупная бытовая техника обычно располагается в зоне кухни или санузла. Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами размещать розетки запрещено; лучше использовать влагозащищенные модели (+)

Отдельное подключение кухонной зоны необходимо для проведения ремонта. Если произойдет поломка одного из устройств, потребуется замена. Чтобы не отключать электричество во всей квартире, достаточно выключить один аппарат защиты, отвечающий за стационарное оборудование.

К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт порой затягивается на несколько часов. Отдельная электрогруппа позволит сохранить комфортное пребывание на кухне и в других помещениях. Что мешает просто отключить сломанный прибор от сети, вытащив вилку из розетки? Дело в том, что у встроенной техники точки подключения к электросети находятся в труднодоступных местах.

К тому же неисправность может произойти не в самом приборе, а в проводке, замаскированной в стене. В этом случае передвинуть рычажок автоматического выключателя гораздо легче.

Выделенная линия для кухни

Кухонная линия традиционно является самой загруженной. Примерно 5-6 агрегатов постоянно включены в сеть, даже если не задействованы. Это относится к холодильнику, духовому шкафу, варочной плите, посудомоечной машине, вытяжке, микроволновке, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и пр.

В данном случае отдельный мощный электрический кабель просто-напросто сделает возможным одновременное применение сразу нескольких устройств. Если на общей проводке «повиснут» еще и осветительные приборы или водонагреватель, то при включении очередного устройства сеть просто не выдержит и сработает автоматическое отключение.

Схема электрической разводки для кухни, разделенная на 4 группы. Для мощного бытового оборудования в распределительном щите установлены отдельные автоматы. Подробный разбор схем и вариантов расположения розеток на кухне приведен в статье, с которой мы рекомендуем ознакомиться.

Одна или несколько осветительных групп?

Учитывая количество осветительных приборов в каждом помещении, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра-ночника, то все приборы можно объединить в одну линию.

Однако если гостиная напоминает зал для дискотеки – с люстрами, точечными светильниками, потолочной и настенной подсветкой – то только для нее следует организовать отдельную группу.

Схема разводки точечных или галогенных светильников 220 В для одного помещения, например, для кухни, детской комнаты или прихожей. Если кроме светильников в сеть одной комнаты включены трансформаторы или блоки питания, то ее также рекомендуется подключить к отдельному аппарату защиты.

Помещения с повышенной влажностью

Раньше в ванных и туалетах розеток не ставили, но сегодня и для этого помещения придумано множество приборов. Пользование ими во влажной среде опасно. По этой причине помещение нуждается в других устройствах защиты. К схеме электропроводки в ванной есть свои требования:

• Комнатная распределительная коробка не должна выходить внутрь помещения. Устанавливается она в любой удобной соседней комнате или коридоре.

Распределительная коробка на стене в прихожей

• Каждое устройство, которое будет использоваться в ванной комнате, должно подключаться только к отдельной розетке. Применение удлинителей и тройников не допускается.

Отдельная розетка под стиральную машинку

• Выключатель для управления освещением комнаты устанавливается, как и коробка, за пределами помещения. Самое удобное место — рядом с дверью.
• Электрический кабель прокладывается максимально близко к потолку. Обязательно используется изолирующая гофра.

Монтаж электрической проводки в ванной комнате.

Важно! Повышенные требования безопасности предъявляются и к фурнитуре. Степень из защиты должна быть не ниже IP 44. При этом рекомендуется брать розетки с крышкой, выполняющую роль защиты от брызг.

Лампы рекомендуется использовать те, что работают от напряжения 12В. Все приборы, имеющие металлический корпус должны быть заземлены. Эта проблема остается нерешаемой для домов старой постройки, в которых заземление не предусмотрено в принципе.

Многие люди заземляют технику на водопроводные трубы, но делать так нельзя, из-за риска поражения электрическим током, причем не только вас, но и соседей. В старых домах иногда проводят полную реконструкцию электрических сетей, что позволяет смонтировать внешний контур заземления. Если так, то жильцам повезло – осталось заменить внутренние провода.

Замена электрической проводки требует проведения капитального ремонта.

Варианты схем электрической проводки для квартир

Рассмотрим конкретные проекты электросетей для квартир. Это поможет работу выполнить самостоятельно, но консультация с профессиональным электриком обязательная.

Однокомнатная квартира

К таковым можно отнести и квартиры студии (о планировке квартиры-студии читайте в статье). Помещений в таких квартирах немного, поэтому большого расхода провода не будет. Линий меньше, но обеспечить оптимально расположение каждой нужно. Общие принципы сохраняются.

Лучше жилую комнату, кухню и санузел сделать отдельными группами – такая схема будет оптимальной. На показанной схеме видно, что линии делятся не по помещениям. В одну группу определено освещение, а во вторую розетки.

Пример схемы электропроводки в однокомнатной квартире — нарисован от руки.

Не самое лучшее решение и вот почему. Распределительные коробки нужны на каждую линию, заходящую в комнаты. Многие розетки подключены последовательно, что приведет к отключению целой ветки при перегорании одного единственного провода. Здесь по-другому. Видно, что отдельную группу составляет освещение в ванной, установленные в ней розетки. По отдельности подключены оставшиеся комнаты – освещение и розетки в них совмещены.

Разделение электрической сети по комнатам. На схема видно что отдельные линии отмечаются разными цветами. Используйте этот прием при самостоятельном проектировании. Обозначение точек также можно легко понять и запомнить. Составить проект проводки можно посредством использования специальных программ (программы для черчения электрических схем смотрите по ссылке).

Многокомнатные квартиры квартира

Принцип ничем отличаться не будет. Определяем оптимальную схему. Схема электропроводки в 2-комнатной квартире — образец.

Однако для подключения нескольких комнат стоит учитывать некоторые особенности:

1. Сеть розеток рекомендуется делить на группы по комнатам.
2. Также поступают и с системой освещения.
3. Для кухонь предусматривается три отдельных линии: под освещение, малые бытовые приборы и технику высокой мощности.
4. Отдельно подключается санузел.

Схема электропроводки в 3x комнатной квартире. Для квартир с большой площадью, которые относятся к категории элитных, предусматривается отдельная ветка на охранные системы. Сложные схемы нужно поручить составлять специалистам. По окончании их работы на руках должен остаться план, который необходимо хранить на случай возможных поломок и реконструкций.

Расчет электропроводки в панельном доме

Расчет в панельном доме электропроводки производится проектно. Такой проект можно заказать у организаций, которые специализируются на этих работах.

Если проект будет делаться самостоятельно, то нужно учесть некоторые моменты: правильно подобрать материал и учесть условия нагревания током.

Кроме того, проводка должна быть прочной, надежной, долго служить и не превратиться в угрозу или причину пожара. Создание схемы электропроводки в доме – это обязательное условие безопасности. Такая схема в случае образования неполадок, поможет найти их и устранить.

Штробление панельных плит

Мы уже упоминали о том, что трогать несущие панельные стены запрещается, это касается и штробления. Но запрет в большей степени относится к монтажу горизонтальных штроб. Делать бороздки для проводов вертикально вполне допустимо. При этом всё равно есть некие ограничения, штробы нельзя делать слишком глубокими, что может привести к ослаблению конструкции (допускается глубина не более 10 мм). Самое главное при монтаже штроб не нарушить металлическую арматуру.

Не допускается никаких зигзагов и линий под наклоном, штробление борозд к розеткам и выключателям выполняется строго ровными вертикалями. Минимальное расстояние между трубами газоснабжения и штробами должно быть 40 см. От оконных и дверных проёмов борозды для электрической проводки должны быть удалены минимум на 15 см.

Для нарезки штроб понадобится специальный инструмент, который стоит приличных денег. Хорошо, если у вас будет возможность взять его напрокат у профессионального электрика.

Нужна болгарка и для неё обязательно алмазный диск, только он сможет справиться с таким прочным материалом, как бетон. На стене предварительно необходимо наметить трассу прокладки провода, а потом вдоль этих линий проделать две параллельных прорези на расстоянии 2 см друг от друга. Теперь понадобится перфоратор, с его помощью удаляются остатки бетона между надрезами.

Конечно, идеальным вариантом будет штроборез. Этот инструмент по своей сути напоминает болгарку, только у него внутри уже встроены алмазные диски.

Расстояние между дисками можно заранее регулировать, так же как и глубину нарезаемой борозды.

Ещё одно главное преимущество штробореза в том, что он оборудован пылесосом, монтажная пыль не выходит за пределы кожуха. Единственный недостаток – это цена, в этом случае дорого обойдётся даже прокат.

Монтаж отверстий

Если замена проводки в панельном доме предполагает новые места для розеток и выключателей, то потребуется ещё один сложный этап работы – просверлить для них отверстия в бетонной стене.

Что вам для этого понадобится?

• Карандаш с линейкой (либо рулеткой).
• Перфоратор и бур для него диаметром 8 мм.
• Специальная насадка – коронка для монтажа подрозетников в бетоне (диаметром около 70 мм).
• Лопатка – специальная перфораторная насадка для выемки оставшегося бетона из отверстия.

В месте, где в будущем должен стоять коммутационный аппарат, нарисуйте круг по диаметру подрозетника. Определите его центр и проделайте в нём отверстие глубиною 50-60 см при помощи перфоратора с буром. Теперь наденьте на инструмент коронку по бетону и наметьте контур будущего отверстия.

Снова установите бур и по намеченной окружности просверлите 12-14 дырочек (это гораздо облегчает и ускоряет процесс монтажа отверстия). Опять наденьте коронку и пробурите теперь на всю глубину (50-60 мм). Осталось только надеть насадку-лопатку и выбить оставшийся бетон. Точно также сделайте отверстия и для распределительных коробок, если вы не будете использовать прежние.

Распределительный щиток

Как правило, раньше в панельных домах счётчик электрической энергии и вводной автомат на квартиру устанавливались на лестничных клетках. Сейчас уже одного автомата недостаточно, щиток собирается из устройств защитного отключения (УЗО) и индивидуальных автоматических выключателей на каждую группу потребителей.

В принципе счётчик и вводной автомат у вас так и могут оставаться на площадке. Тем более что этого требует энергоснабжающая организация для беспрепятственного снятия показаний с прибора учёта.

Всю остальную компоновку распределительного щитка вы можете собрать сами и установить его на входе в квартиру. В данном случае лучше всего использовать металлический или пластиковый специальный короб, то есть распредщиток у вас будет навесного исполнения. В панельном доме сделать его скрытым весьма проблематично, только представьте, каких размеров нишу нужно будет продолбить в железобетонной плите. Среди материала выбирайте на своё усмотрение.

Пластиковый короб будет практичнее, он меньше весит и имеет более привлекательный внешний вид в плане эстетики. Металлический короб характеризуется долговечностью и надёжностью. Схему разветвления кабелей от вводного щитка продумайте заранее.

Рекомендуется отдельными автоматами запитывать освещение и розеточные группы. Для каждой ветви, а также для мощных потребителей, устанавливается индивидуальный автомат.

Такая схема удобна ещё и тем, что если появится необходимость ремонтных работ на какой-то из ветвей электросети, достаточно будет отключить нужный автомат, и не оставлять при этом без напряжения всю квартиру.

Поэтапная замена проводки

Перед тем как поменять проводку вам необходимо демонтировать старые провода. Началом всех работ должно быть прекращение подачи электричества на рабочее место, то есть вам нужно отключить вводной автомат на квартиру и проверить, что напряжение действительно отсутствует.

Снимите старые выключатели и розетки, вскройте распределительные коробки и рассоедините места коммутирования проводов. Иногда в панельных домах можно через распределительную коробку вытянуть весь провод из старой борозды. Но чаще всего просто начинают от коробки аккуратно выдёргивать проводник, если в каком-то месте он прочно прихвачен в штробе алебастровым раствором, то с помощью зубила и молотка освобождают его. В принципе, если некоторые старые штробы вы не будете использовать, то не морочьте голову, оставьте бывший провод там, только тщательно заизолируйте его с двух сторон.

В штробы для новой проводки уложите проводники и закрепите с помощью гипсового или алебастрового раствора. Установите в заранее проделанных отверстиях распределительные коробки и подрозетники, заведите в них провода. Выполните необходимые соединения в коробках, подключите розетки и выключатели.

3 ошибки при замене проводки в панельной квартире

Источники

• https://Proekt-sam.ru/plans/skhema-elektroprovodki-v-kvartire.html
• https://sovet-ingenera.com/elektrika/provodka/sxema-elektroprovodki.html
• https://YaElectrik.ru/elektroprovodka/zamena-provodki-v-panelnom-dome
• https://dom-data. ru/skhema-provodki-v-panelnom-dome/
• https://2proraba.com/elektrika/elektroprovodka-v-panelnom-dome.html
• https://remont.youdo.com/articles/electric/tipovaya-shema-elektroprovodki-v-kvartire/

Где проходит проводка в панельном доме

Ребят помоги найти, пожалуйста, весь инет перерыл, надо узнать как в стене проходит проводка, боюсь попасть в нее перфоратором…Админов прошу не удалять, сам удалю! Это если после постройки не делали перенос розеток. Так же допускается делать проводку под прямым углом. Чтоб не тянуть провод с потолка.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как узнать где проходит проводка в стене
• Расположение распределительных коробок в квартире панельного дома
• Правильная замена проводки в квартире панельного дома — что надо знать и уметь
• Особенности замены проводки в панельном доме
• Определяем расположение проводки в панельном доме
• Чем опасна старая электропроводка?
• О проводке в панельных домах
• Расположение проводки в панельном доме
• Особенности электропроводки в старом панельном доме
• Схема электропроводки в панельном доме

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Каналы all-audio. pro all-audio.pro

Как узнать где проходит проводка в стене

В каждом доме проводка выглядит по-разному. Все зависит от давности постройки, от перекрытий, материала, из которого выполнены стены. Для того чтобы выполнить работы, связанные с заменой проводки в панельном доме, под рукой должна быть схема электропроводки квартиры.

Стены и перекрытия в таких домах сделаны из железобетонных панелей. В основном все стены являются несущими. Зачастую проводка в таких домах прокладывается в ЖБИ каналах, специально подготовленных еще на этапе строительства.

Эти каналы расположены в строго отведенных местах, поэтому передвинуть розетки и выключатели в панельном доме — большая проблема. Схема электропроводки в панельных домах предусматривает, что проводка в каждой квартире должна быть проведена одинаково. Но часто проводка в разных домах и даже в разных квартирах одного дома проведена по-разному.

Проводка в доме , схема которой предполагает укладку ее на конечном этапе строительства, часто находится между панелями потолков и стен. Счетчик расположен на лестничной площадке, но, конечно, есть умельцы, которые переносят его в квартиры. В квартирах утопить его в стене не получится, из-за толщины стен.

Поэтому счетчик располагается в коридорах или кладовках. Проводка в панельном доме, схема которой предполагает ее обязательное наличие, находится обычно в стяжке, потолке или на стенах, под штукатуркой.

Лучший вариант, если проводка находится в стене и хуже, если она располагается в полу или потолке. Схема электропроводки в панельных домах сама по себе очень устаревшая. Проводка в доме, схема. В панельном доме проводка может быть проведена двумя способами: Этот способ более устаревший.

Проводка идет по полу в специальных канавах в плите — штробах. Эти канавы делаются еще на стадии производства, эл схема проводки дома предусматривает их заранее.

По стенам проводку пускают поверх плиты и покрывают штукатуркой. Также и в потолке. Такую проводку легко заменить. Выполняя монтаж проводки в панельном доме, нужно учесть, что самостоятельное устройство штроб в стенах таких домов запрещено. Но мало кто учитывает это, при проведении монтажа.

В этом случае самым оптимальным вариантом будет создать новую схему для проведения разводки. В любом случае для проведения профессионального монтажа электрической проводки панельного дома, лучше всего обращаться к специалистам. Стоимость таких работ относительно невысокая, но этот вариант намного безопаснее, чем проводить или менять проводку самостоятельно.

При полной замене проводки стоимость зависит от количества точек. Если монтаж все же будет проводиться специалистом, то нужно знать, что установка люстр, выключателей, розеток имеет отдельную стоимость. Расчет в панельном доме электропроводки производится проектно. Такой проект можно заказать у организаций, которые специализируются на этих работах. Если проект будет делаться самостоятельно, то нужно учесть некоторые моменты: правильно подобрать материал и учесть условия нагревания током.

Кроме того, проводка должна быть прочной, надежной, долго служить и не превратиться в угрозу или причину пожара. Создание схемы электропроводки в доме — это обязательное условие безопасности.

Такая схема в случае образования неполадок, поможет найти их и устранить. Главная Электричество Схема проводки в панельном доме В каждом доме проводка выглядит по-разному.

Как устроена электропроводка в панельном доме Стены и перекрытия в таких домах сделаны из железобетонных панелей. Варианты разводки Проводка в доме, схема. Оценка статьи:. Пока оценок нет.

Расположение распределительных коробок в квартире панельного дома

Не у всех есть возможность приобрести квартиру в новом доме. Как раз тем, у кого такой возможности нет, и кто задумал капитальный ремонт со сменой пола, и будет посвящен данный пост. Ремонт — сам по себе большой стресс, а когда он еще сопряжен с выяснением отношений, то стресс возводится в квадрат. Так в чем же дело? А дело в том, что в большинстве панельных домов постройки х — х годов прошлого века проводка квартиры снизу идет по полу квартиры сверху.

Замена электрической проводки в панельном доме своими руками . нужно точно знать, где кабель проходит, иначе любой забитый в.

Правильная замена проводки в квартире панельного дома — что надо знать и уметь

В каждом доме проводка выглядит по-разному. Все зависит от давности постройки, от перекрытий, материала, из которого выполнены стены. Для того чтобы выполнить работы, связанные с заменой проводки в панельном доме, под рукой должна быть схема электропроводки квартиры. Стены и перекрытия в таких домах сделаны из железобетонных панелей. В основном все стены являются несущими. Зачастую проводка в таких домах прокладывается в ЖБИ каналах, специально подготовленных еще на этапе строительства. Эти каналы расположены в строго отведенных местах, поэтому передвинуть розетки и выключатели в панельном доме — большая проблема. Схема электропроводки в панельных домах предусматривает, что проводка в каждой квартире должна быть проведена одинаково. Но часто проводка в разных домах и даже в разных квартирах одного дома проведена по-разному. Проводка в доме , схема которой предполагает укладку ее на конечном этапе строительства, часто находится между панелями потолков и стен.

Особенности замены проводки в панельном доме

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой.

Системы электропроводки в квартире панельного дома нуждаются в периодическом осмотре и ремонте.

Определяем расположение проводки в панельном доме

Монтаж электропроводки в жилом доме. Казалось бы какие трудности могут возникнуть при монтаже электропроводки в панельном доме? Поменять проводку в комнате — это же легко! Однако на деле возникают многие вопросы, ответить на которые могут только специалисты. И как поменять проводку в квартире своими руками будет не последним. На практике часто появляется необходимость в дополнительных выключателях и розетках, к которым будут подключаться новые приборы.

Чем опасна старая электропроводка?

Во время ремонта квартиры достаточно часто становится вопрос как делать проводку в панельном доме? Ведь от этого вопроса зависит не просто удобство и красота в квартире, но и безопасность проживания в ней. Ведь в отличии от других инженерных сетей, электрическая сеть представляет немалую опасность и пренебрегать правилами ее монтажа выйдет себе дороже. Прежде всего давайте разберемся, что такое электросеть квартиры и что она включает в себя? Отталкиваясь от этого мы и будем разбирать как ее правильно монтировать, а также рассмотрим различные варианты монтажа допустимые для каждого отдельного случая. Обратите внимание!

Монтируем проводку в квартире панельного дома щиты в помещениях, по которым проходят газопроводы, канализация или внутренние ливнестоки.

О проводке в панельных домах

Уважения ради, стоит сказать, что в этом направлении правящей партией было сделано немало и жилищное строительство велось активными темпами. Панельные дома росли как грибы, и это не важно, что качество жилья оставляло желать лучшего, а инженерные системы, в том числе электрическая проводка, не дотягивали, мягко сказать, до современных стандартов. Это можно понять, ведь на тот момент на электрические сети не было такой нагрузки, поэтому замена электропроводки в панельном доме — сегодня обычное явление, а журнал Workerstroy расскажет, как это можно сделать своими руками.

Расположение проводки в панельном доме

ВИДЕО ПО ТЕМЕ: Как узнать где проходит электропроводка в стене…

Заменой проводки начинается капитальный ремонт помещения. Демонтаж старой и прокладывание новой проводки в панельном доме считается сложным этапом работы. Однако, если знать нюансы этого процесса, то можно смело рассчитывать на положительный результат. К замене электрических проводов в квартире панельного дома принято приступать в отдельных случаях:. Панельные дома по конфигурации могут различаться, но в большей части таких зданий роль несущего элемента берёт на себя стеновая панель. Это нужно учитывать, приступая к прокладке проводов в панельном доме.

Большинство хозяев стараются выполнить ремонт в доме своими силами, электрификацию включительно, о которой мы и поговорим в данной статье.

Особенности электропроводки в старом панельном доме

Электропроводка в панельном доме меняется по следующим основным причинам:. Замена проводки делается следующим образом:. Кроме провода также стареет изоляция. Она начинает трескаться, а концы проводов постоянно обламываются и подгорают. Вместе с ними выходят из строя розетки с выключателями. Чтобы поменять схему электроснабжения в квартире, требуются большие затраты, но их можно значительно уменьшить, если работу выполнить своими руками. При этом проводку можно заменить частично, что позволит получить большую экономию средств и труда.

Схема электропроводки в панельном доме

Электрическая проводка в современных квартирах может быть скрытой и открытой. Как более безопасная и незаметная, в жилых помещениях, построенных из панелей или кирпича, чаще встречается скрытая. Четкое знание местонахождения электропроводки поможет избежать коротких замыканий и несчастных случаев при эксплуатации жилья. Для поиска проводки можно привлечь специалиста, а можно провести самостоятельный поиск с помощью специально разработанных приборов и инструментов.

Как подключить главную панель 120 В и 240 В? Установка коробки выключателя

В США и Канаде (после NEC и CNC) распределительный трансформатор имеет 4,5–7,2 кВ на первичной стороне и понижает уровень напряжения до однофазного 120 В и двухфазного 240 В для жилых помещений. Первичная сторона распределительного трансформатора питается двумя линиями, называемыми линией высокого напряжения и нейтралью соответственно.

Вторичная обмотка имеет отвод посередине, т. е. от вторичной обмотки отходят три провода, называемые «Горячий 1» или «линия 1», «Горячий 2» или «линия 2» и «Нейтральный». Уровень напряжения между любым горячим проводом «горячий 1 или горячий 2» и нейтральным проводом составляет 120 В, а напряжение между двумя горячими проводами «горячий 1 и горячий 2» составляет 240 В. Оба уровня напряжения питания представляют собой однофазную систему питания, за исключением того, что два провода питания обеспечивают противофазное (180°) напряжение по сравнению с 120 В между источником питания и нейтралью.

Эти три провода входят в коробку счетчика, а затем подключаются к коробке главной панели. В следующем учебном пособии мы покажем, как подключить однофазные автоматические выключатели на 120 В и 240 В и загрузить их в коробку главной панели дома для жилых помещений.

Связанный пост:

• Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель? Проводка распределительного щита
• Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель с высокой ветвью треугольника?

Содержание

Внутри коробки главного выключателя

На следующем рисунке показана типичная панель коробки выключателя для цепей 120 В и 240 В. На главную панель от счетчика энергии входят три провода, а именно:

• Горячий 1 или Линия 1 = Черный цвет
• Hot 2 или Line 2 = красный цвет (только для иллюстрации)
• Нейтральный = белый цвет

Нажмите на изображение, чтобы увеличить

Горячий 1 и горячий 2 провода плотно присоединены к наконечникам главного выключателя (главного выключателя). Имейте в виду, что эти наконечники всегда активны, независимо от того, включен или выключен главный выключатель.

Главный выключатель подключен к двум шинам (Для иллюстрации эти две шины окрашены в черный и красный цвета). На шину 1 и шину 2 подается напряжение 120 В, а между двумя шинами (т. е. горячей 1 и горячей 2) напряжение 240 В.

Белая нейтраль подключается к нулевой шине, по которой проходит 0 В. Кроме того, в целях безопасности нейтральная шина соединена с шиной заземления, по которой также проходит 0 В. Имейте в виду, что все металлические коробки должны быть должным образом заземлены и заземлены в соответствии с правилами NEC.

Сюда,

• Напряжение между горячим 1 и нейтралью = 120 В, одна фаза
• Напряжение между Hot 1 и Hot 2 = 240 В, одна фаза (напряжение с раздельной фазой)
• Напряжение между нейтралью и землей = 0 В.

Для однофазных цепей 120 В однополюсный автоматический выключатель подключается к одной горячей шине (горячей 1 или горячей 2) и нейтрали. Для двухфазных (1-фазных) цепей 240 В двухполюсный автоматический выключатель подключается к обеим шинам, то есть к горячей 1 и горячей 2.

• Связанный пост: Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную сервисную панель?

На следующем рисунке показана главная сервисная панель для однофазной и двухфазной проводки 120 В и 240 В, а также установка автоматических выключателей.

Нажмите на изображение, чтобы увеличить

Как подключить электрические цепи и выключатели 120 В

В следующем руководстве показано, как подключить проводку 120 В однофазного выключателя в доме.

Однофазные цепи 120 В обычно используются в домашней электропроводке для цепей освещения и розеток. Для этого просто установите и подключите однополюсный (15 А или 20 А) автоматический выключатель к любой из горячих шин (из горячих 1 или горячих 2) с помощью металлических направляющих, удерживающих автоматические выключатели.

Например, однополюсный автоматический выключатель установлен на горячем 1. Выход автоматического выключателя (черный) подключен к потолочному вентилятору. Точно так же нулевой провод (белый) также подключается к потолочному вентилятору. Наконец, к потолочному вентилятору подключается оголенный провод или зеленый провод с желтой полосой в качестве земли. Для включения/выключения потолочного вентилятора однополюсный выключатель следует подключать только к горячему (находящемуся под напряжением) проводу.

Используйте провод калибра 12 для 20-амперного двухполюсного выключателя на 120 В. Имейте в виду, что розетку на 20 А можно установить на выключатель на 20 ампер. Другими словами, не подключайте розетку на 20 А к автомату защиты на 15 А. Для цепей нагрузки 16 А рекомендуется использовать прерыватель на 20 А, так как мощность прерывателя должна составлять 125 % от допустимой силы тока нагрузки. Проще говоря, 80% ампер нагрузки могут быть подключены к автоматическому выключателю, т. е. цепь нагрузки 12 А должна быть подключена к автоматическому выключателю MCB 15 А.

Похожие сообщения:

• Как подключить и установить электрическую розетку?
• Как подключить розетку GFCI?
• Как подключить розетку AFCI?

Как подключить цепи и выключатели 240 В

В следующем руководстве показано, как подключить расщепленную фазу или однофазные выключатели 240 В в домашнем распределительном щите для жилых помещений.

Двухфазные или однофазные цепи 240 В обычно являются выделенными цепями, т. е. они должны подключаться к отдельным точкам нагрузки, таким как сушилка, плита, стиральная машина, кондиционер, водяной насос, двигатели и т. д.

Чтобы установить однофазную цепь 240 В, просто установите двухполюсный автоматический выключатель на 30 А в металлические направляющие (предназначенные для двух горячих шин), которые плотно удерживают выключатели. Два выходных провода автоматического выключателя подключаются непосредственно к точке нагрузки. Кроме того, оголенный проводник в качестве заземляющего провода подключается к точке нагрузки.

Также обратите внимание, что нет необходимости подключать нейтральный провод в цепях с расщепленной фазой 240 В (в то время как некоторым приборам также требуется нейтральный провод в цепях 240 В, поэтому, если вы не уверены, обратитесь к руководству пользователя прибор или обратитесь к производителю.

Имейте в виду, что для однополюсных или двухполюсных выключателей на 30 А используйте только провод калибра 10. Кроме того, не используйте выключатель на 30 А для розеток и точек нагрузки на 15, 20 или 40 А. То же правило применяется к двухполюсным выключателям и выключателям на 240 В, т. е. используйте выключатель с номинальным током 125 % или нагрузка должна составлять 80 % от размера выключателя. Например, выключатель на 30 А (однополюсный или двухполюсный) следует подключать к точкам нагрузки 24 А.

Похожие сообщения:

• Установка однофазной электропроводки в доме в соответствии с NEC и IEC
• Установка трехфазной электропроводки в доме – NEC и IEC

Кроме того, использование двух отдельных однополюсных автоматических выключателей для цепей 208 В или 240 В противоречит правилам. Если вы по-прежнему хотите подключить два выключателя SP как двухполюсные для цепи 240 В, выключатели обоих выключателей должны быть соединены вместе, т. е. оба выключателя SP должны включаться и выключаться одним и тем же общим выключателем. Кроме того, номинальный ток в амперах должен быть одинаковым для обоих однополюсных выключателей. Наконец, оба выключателя SP должны быть подключены к отдельным шинам, т. е. если они установлены на одной шине (скажем, горячей 1), подключенная розетка и выключатели будут находиться под напряжением с неправильным уровнем напряжения.

Полезно знать: вам нужны все четыре провода для заземленных цепей, т. е. два провода плюс заземление и нейтраль для 125-250 1-фазных, 4-полюсных, 125-250 В, 1-фазных розеток, таких как L14-30R, L14- 20R, 14-60R, 14-50R, 14-30R, 14-20R, 14-15R вилки и розетки NEMA.

Похожие сообщения:

• Как подключить комбинированный выключатель и розетку?
• Как подключить комбинированный выключатель и розетку GFCI
• Как подключить комбинированный переключатель AFCI

Цветовые коды проводки:

Помните, что мы использовали красный цвет для второго провода под напряжением или синий и красный цвета для горячих шин только в иллюстративных целях. Пожалуйста, следуйте национальным электротехническим нормам, т. е. цветовым кодам проводки NEC или другим применимым цветовым кодам, относящимся к общей практике или конкретной области.

В этом руководстве мы использовали цветовые коды проводки общего назначения NEC + следующим образом.

• Черный = Hot 1 или Line 1
• Красный = горячий 2 или линия 2
• Белый = нейтральный провод
• Зеленый = оголенный проводник в качестве провода заземления

Рекомендуемые цвета для проводов под напряжением в системе 240 В: черный и красный или оба цвета в качестве черного. Если в сети 240 В используется белый провод, на который подается напряжение, он должен быть закрыт черной полосой или обернут вокруг него отводом. Таким образом, его можно легко идентифицировать как горячий провод, который используется как горячий провод, а не как нейтральный провод.

Не используйте зеленый, зеленый с желтой полосой или оголенный провод для тех проводов, которые находятся под напряжением. Используйте только и только медные провода для уменьшения сопротивления и тепла вместо алюминиевых проводов в проводке коробки главной панели.

Похожие сообщения:

• Как подключить распределительный щит с помощью УЗО (устройства защитного отключения)
• Как подключить автоматический выключатель GFCI?
• Как подключить выключатель AFCI?

Меры предосторожности

• Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрооборудования. Для этого выключите главный выключатель на главной панели.
• Никогда не стойте и не прикасайтесь к мокрым и металлическим частям при ремонте или установке цепей под напряжением.
• Внимательно прочитайте все предостережения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
• Всегда используйте кабели и провода подходящего размера, розетки и выключатель подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор размеров проводов и кабелей, чтобы найти правильный размер калибра.
• Никогда не пытайтесь играть с электричеством (так как это опасно и может привести к летальному исходу) без надлежащего руководства и осторожности. Выполняйте монтажные и ремонтные работы в присутствии опытных лиц, обладающих обширными знаниями и опытом, умеющих обращаться с электричеством.
• Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем практиковать какие-либо изменения/модификации соединений электропроводки.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Соответствующие руководства по установке проводки:

• Как определить размер центра нагрузки, панелей и распределительного щита?
• Как определить количество автоматических выключателей в щите?
• Как определить правильный размер подпанели?
• Схема лестничной электропроводки — как управлять лампой с двух мест?
• Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
• Схема подключения туннеля для управления освещением с помощью переключателей
• Цепь больничной проводки для управления освещением с помощью переключателей
• Цепь проводки отеля — Цепь индикатора звонка для Hotelling
• Электрическая схема общежития и работа
• Схема подключения Godown — схема подключения туннеля и работа
• Как подключить термостат водонагревателя 120 В — неодновременный?
• Еще больше инструкций по установке и установке электропроводки

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Схемы электропроводки в жилых помещениях

» Домашняя электропроводка
» Справочник по электропроводке

» Схемы подключения

» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Резюме: Схемы электропроводки в жилых домах являются важным инструментом для установки и тестирования домашних электрических цепей, они также помогут вам понять, как электрические устройства подключены и как работают различные электрические устройства и элементы управления.

Узнайте, чем делятся другие, на Спросите электрика:
Отличный веб-сайт! Спасибо за вашу помощь. Филипп из Френдсвуда, Техас.

Когда речь идет о домашнем электричестве, нужно учитывать гораздо больше, чем просто включить или выключить выключатель. В этих статьях вы найдете некоторые из наиболее распространенных вопросов, которые домовладельцы задают о выключателях. Как только вы разберетесь с различными типами выключателей и розеток и будете следовать схеме подключения, вы сможете установить новую электропроводку в своем доме или устранить существующие проблемы с выключателями света и розетками.

Вот некоторые из наиболее распространенных конфигураций выключателей и розеток.

Изучив следующую информацию, вы сможете подключать выключатели так же хорошо, как и профессионалы.

Схемы электропроводки дома

1. Одиночный выключатель
2. 3-позиционный переключатель
3. 4-позиционный переключатель
4. Диммерные выключатели

• Схемы подключения розеток 120 В

1. Настенная розетка
2. Розетка GFCI
3. Розетка AFCI
4. Розетки, управляемые выключателем

• Схемы подключения розеток 240 В

1. Розетка для сушки белья
2. Розетка для кухонной плиты

Цвета электрических проводов

Цветные схемы электрических переключателей имеют преимущество перед черно-белыми схемами. * Отдельные провода на схеме должны быть окрашены в тот же цвет, что и фактические провода, которые вы будете использовать. Зеленый или неизолированный провод — это заземляющий провод. Белый провод или не совсем белый — нейтральный. Нейтральный провод передает питание обратно на сервисную панель. Черный провод указывает на горячий провод. Горячий провод передает питание от панели к устройству, которое вы подключаете. Красный провод синий или другие цвета также обозначают горячие провода. *Важное примечание: Когда провода или кабели, такие как Romex, используются с коммутационными приложениями и в качестве ветвей переключателя, функция цветного провода может отличаться от указанной здесь. Единственный способ точно идентифицировать провода, используемые для любого применения, — это купить хороший тестер напряжения и научиться им пользоваться. Узнайте больше о типах проводов и для чего они используются. Подробнее о домашнем электрическом проводе Подробнее об электрических тестерах

Символы электрических соединений

При просмотре любой схемы переключателей начните с ознакомления с используемыми символами.

Электрические символы не только показывают, где что-то должно быть установлено, но и какой тип устройства устанавливается. Перед началом проекта убедитесь, что вы понимаете символы на диаграмме.

На вашей диаграмме должна быть диаграмма, показывающая, что обозначают различные используемые символы, подобно легенде на карте.

Подробнее об электрооборудовании дома

Схемы и чертежи электропроводки в жилых помещениях

Схемы подключения

Накладной потолочный светильник будет показан одним символом, встраиваемый потолочный светильник будет иметь другой символ, а поверхностный люминесцентный свет будет иметь другой символ.
Каждый тип выключателя будет иметь свой символ, как и различные розетки. Вы даже найдете символы, показывающие расположение детекторов дыма, дверного звонка и термостата.

Подробнее о электрических схемах и символах

Схемы подключения переключателя

Один переключатель обеспечивает переключение только из одного места. «Однополюсный» может показаться простым, но существуют разные способы подключения однополюсного переключателя.
Питание может поступать либо от распределительной коробки, либо от распределительной коробки, и набор схем электрических соединений выключателя ясно объяснит вам каждый из этих сценариев.

Подробнее о схемах подключения переключателей

Схемы трехпозиционных переключателей

• Трехпозиционные переключатели используются для управления одним или несколькими приборами из двух разных мест. Это обычная конфигурация в коридорах и на лестницах.
• Существует множество способов подключения трехпозиционного переключателя. Питание может начинаться с устройства или любого из двух переключателей. Без схемы подключения переключателя очень легко совершить серьезную ошибку, которая приведет к неисправности цепи и, возможно, к опасности.

Подробнее о схемах трехходовых переключателей

4-позиционные электрические переключатели

• Одной из самых сложных конфигураций проводки является 4-позиционный переключатель. Эти переключатели позволяют управлять одним или несколькими приборами из трех или более мест. Было бы почти невозможно написать инструкции таким образом, чтобы вы могли просто прочитать их и завершить свой проект без этих схем подключения.
• Схемы подключения, которые я подготовил, позволят вам успешно подключить один или несколько 4-позиционных переключателей.
• Знаете ли вы, что на одну цепь освещения можно установить любое количество 4-позиционных выключателей? Как только вы увидите, как эти переключатели подключены, вы будете поражены. Как вы увидите, это всего лишь еще один шаг вперед по сравнению с конфигурацией трехпозиционного переключателя.

Подробнее о схемах подключения четырехходового переключателя

Схема трехпозиционного диммера

• Диммерный переключатель может быть поворотным или ползунковым, что позволяет регулировать интенсивность света. Оба подключены одинаково.
• Отличный способ насладиться более мягким светом и меньшими затратами на электроэнергию!

Подробнее о подключении трехпозиционного диммера

Схемы для переключателей

Как бы ни были важны схемы электропроводки для успешного завершения вашего проекта электропроводки, безопасность и уважение к электричеству имеют важное значение.

• Никогда не работайте с цепями под напряжением. Прежде чем приступить к проекту, определите схему, над которой вы работаете, а затем отключите питание этой схемы на главной панели.
• Затем убедитесь, что питание отключено с помощью тестера напряжения.

Подробнее о тестере электрического напряжения

ВАЖНО:
Если в какой-то момент вы почувствуете неуверенность в том, что делаете, позвоните лицензированному подрядчику по электротехнике.

Розетки на 110 В

• Стандартную настенную розетку, как правило, легко заменить и подключить, однако может быть обнаружено, что проводка неправильная или розетка не заземлена, что потребует дополнительного внимания. Схемы подключения и инструкции помогут вам в таких ситуациях.
• Розетки с выключателем очень популярны и обычно находятся в спальнях и гостиных, где они используются для управления торшерами или настольными лампами. Существующие розетки можно переоборудовать, чтобы обеспечить желаемую функциональность практически для любой комнаты.
• Ключевыми элементами для этих сценариев подключения являются описания со схемами подключения и инструкциями. Кухонный мусоропровод обычно подключается к розетке под раковиной, которая обычно управляется выключателем на столешнице. выпускное отверстие или выключатель может потребовать замены, или проект реконструкции может потребовать установки проводки для нового выпускного отверстия. Инструкции и диаграммы розеток помогут с вашим проектом.

Розетки

• GFI или розетки GFCI требуются в некоторых частях дома, и часто их может потребоваться заменить, или в более старом проекте модернизации дома потребуется установка розеток, защищенных GFCI.
• Подключение этих устройств может быть сложным, поэтому я посвятил раздел, описывающий несколько методов подключения розеток и розеток GFCI.

Подробнее о подключении розеток

Розетки 220 В

• Электрические сушилки для белья могут иметь 3-жильный или 4-жильный шнур или конфигурацию розетки на 220 вольт, что требует особого внимания к соединениям, как указано в инструкциях и на схемах.
• Кухонная электрическая плита также может иметь 3-жильный или 4-жильный шнур или розетку на 220 В, для чего потребуются надлежащие электрические соединения и проводка, указанные на схемах и в инструкциях.
• Для большинства аппаратов для дуговой сварки требуется отдельная электрическая цепь и розетка на 220 В, размеры которых соответствуют техническим характеристикам сварочного аппарата, как описано в дополнительной информации.

Подробнее о подключении розеток 220 В

Residential Electrical Wiring Diagrams

Wiring Electrical Outlets

110 Volt Outlets

220 Volt Outlets

Wiring Diagram Symbols

Домашняя электропроводка Подключение розетки GFCI без заземляющего провода Помощь в правильном подключении ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить! Загляните на мой канал YouTube и подпишитесь!

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки.     Посмотрите, как правильно подключить провода! Узнайте больше об электропроводке Полное руководство по электропроводке дома Идеально подходит для домовладельцев, разнорабочих, электриков и инспекторов по строительству. Включает: Методы домашней электропроводки Схемы подключения для выключателей с 3 и 4 направлениями Схемы подключения для розеток на 120 и 240 В Схемы подключения для GFCI ….и многое другое » Нажмите здесь, чтобы узнать больше о домашней электропроводке «

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»> Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>

СВЯЗАННЫЕ Подробнее о S Проблемы с флуоресцентным освещением и способы их устранения Как решить проблемы с флуоресцентным освещением: Наиболее распространенные проблемы с флуоресцентным освещением и способы их устранения, Устранение неполадок с флуоресцентными осветительными приборами. Как подключить термостат Как узнать, какие провода подключать к клеммам моего нового термостата? Типичная проводка термостата для нагрева печи HVAC и кондиционирования воздуха, соединения проводов термостата. Почему не работает светильник в ванной? Как починить светильник в ванной и вытяжной вентилятор, которые перестали работать? Наиболее распространенные проблемы со светильниками в ванной и способы их устранения. Как решить проблему с освещением от заката до рассвета Как решить проблему с освещением от заката до рассвета с помощью новой лампы: наиболее распространенные проблемы с люминесцентными лампами CFL от заката до рассвета и способы их устранения. Причины жужжания, потрескивания или шипения в электрической цепи Что вызывает гудение и потрескивание в электрощитке? Как найти причину гудения или потрескивания в электрической цепи, наиболее распространенные проблемы, вызывающие гудение или потрескивание в электрической цепи, и что следует делать. Ask The Electrician — База данных вопросов и ответов по электротехнике Устранение неполадок и устранение проблем с электропроводкой: Лицензированный электрик рассказывает о методах электропроводки, которые используются для решения большинства проблем с домашней электропроводкой, и показывает, как выполняются проекты по домашней электропроводке. . Как подключить электропечь на 220 В Как подключить электропечь? Соединения проводки для электронагревателя на 220 вольт и как подключить проводку электрической цепи для печи. Конфорки электрической плиты не нагреваются Почему конфорки Defy Stove не нагреваются полностью? Как отремонтировать или заменить конфорки DEFY. с — 1716

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании. Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Изучение электропроводки Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Опубликовано 27.11.2022 в Разное от admin Метки: Комментарии Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
