Как припаять резистор переменный: Переменный резистор как паять

Переменный резистор как паять

Хитрость конструктивная: Допустим, нам надо сделать переменное сопротивление. Выводов нам надо два, а у девайса их три. Вроде бы напрашивается очевидная вещь — не использовать один крайний вывод, а пользоваться только средним и вторым крайним. Плохая идея!







Поиск данных по Вашему запросу:

Переменный резистор как паять

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Primary Menu
  • Правильно подключить переменный резистор. Распиновка резистора переменного
  • Потенциометры. Виды и устройство. Работа и особенности
  • Переменные и подстроечные резисторы. Реостат. Резистор переменный на схеме
  • diyfactory.ru
  • Как работает переменный резистор и схема подключения

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Урок №2. Сопротивление. Закон Ома. Резистор.

Primary Menu






Пользователь интересуется товаром MPM — Автоматический сканер размера упаковки и веса. Пользователь интересуется товаром DR Резистор — самый распространённый электронный компонент.

В любом радиоэлектронном устройстве телевизоре, плеере, компьютере , в любом наборе Мастер Кит резисторов больше всех других деталей. Радиолюбители иногда называют эту деталь — сопротивление. Но лучше всё же придерживаться такого правила: радиодеталь называть резистором, а вот его физическую величину — сопротивлением.

Резисторы не имеют полярности и могут устанавливаться на печатную плату в любом положении выводов. Номинал сопротивление резистора Основной параметр резистора — его сопротивление. Размерностью сопротивления является Ом в честь немецкого физика с такой фамилией. Как и любую другую фамилию, например, Иванов или Сидоров, Ом надо писать с большой буквы: 1 Ом, 5 Ом и т. Только очень большие невежи пишут: 3 ом или ом.

Номинал современного резистора маркируется на его корпусе цветовыми полосами. Такая система маркировки удобнее для автоматического монтажа и контроля на производстве с помощью систем промышленного зрения, но вот радиолюбителю придётся помучаться.

Есть два основных способа определения номинала резистора: 1. При помощи специальных справочных таблиц. Эти таблицы представлены и в инструкциях к наборам, и на сайте Мастер Кит, и на многих других сайтах в сети Интернет, и в радиолюбительской литературе. При помощи измерительного прибора мультиметра. Кроме того, в номенклатуре Мастер Кит имеется набор-конструктор NMK Уникальность этого набора в том, что вы не только приобретаете высококачественный прибор, но и ознакомитесь в процессе сборки с принципом работы мультиметра, а также получите навыки монтажа и пайки электронных устройств.

Мультиметр будет полезен не только при определении номинала резистора. Это основной прибор радиолюбителя, поэтому мультиметр рекомендуется приобрести в любом случае. Работать с мультиметром просто и удобно, правила обращения с ним имеются в прилагаемой к прибору инструкции. Допуск или точность резистора Любой резистор имеет номинальное сопротивление например, Ом и фактическое сопротивление.

Допустим, мы измерили мультиметром несколько резисторов номиналом Ом и получили значения: Ом, Ом, Ом… Что это — резисторы бракованные? Нет, это не так. При производстве резисторов очень сложно достичь абсолютно идентичных значений их номиналов. Вернее, можно, но это ведёт к серьёзному удорожанию этих радиодеталей. Мощность резистора Если через резистор сопротивлением 50 Ом течет ток 0,1 А, то он рассеивает мощность 5 Вт.

Если резистор не рассчитан на такую мощность, то он может перегреться и сгореть. Стандартные резисторы имеют мощность 0, Вт таких резисторов большинство в электронной аппаратуре и в наборах Мастер Кит , 0,25 Вт, 0,5Вт, 1 Вт, 3 Вт, 5 Вт… Чем резистор мощнее, тем больше его размеры. На рисунке ниже показан резистор мощностью 5 Вт сопротивлением 2 кОм:. Обратите внимание: этот резистор маркируется уже не цветовыми полосами, а явно — с помощью букв и цифр. Последовательное соединение резисторов.

Допустим, вам требуется резистор сопротивлением 20 кОм, но под рукой только резисторы сопротивлениями 3 кОм, 2 кОм и 15 кОм. Соедините все три резистора последовательно — и вы получите необходимое сопротивление 20 кОм. Рассмотрим другую ситуацию: вам нужен резистор сопротивлением 20 кОм, но у вас имеются только резисторы номиналами 33 кОм и 47 кОм.

Переменные и подстроечные резисторы Выше мы рассматривали постоянные резисторы, то есть резисторы, сопротивление которых не может изменяться: 1 кОм, Ом, 33 кОм… Но для регулировки громкости, напряжения, частоты удобно применять резисторы, способные изменять своё сопротивление.

Такие резисторы называются переменными. Переменный резистор имеет вал, на который можно одеть ручку. Вращая ручку, сопротивление переменного резистора можно изменять.

Подстроечный резистор — это миниатюрная копия переменного резистора. Он предназначен для настройки устройства в процессе его наладки и устанавливается непосредственно на печатную плату. Подстроечный резистор не имеет вала, его сопротивление регулируется с помощью отвёртки. Внешний вид и обозначение на схемах:. Уже почти 20 лет мы производим электронные устройства для всех, кто может собрать и установить их своими руками.

От товаров для начинающих — до сложных технических устройств! Отдельные направления по обучению электронике и 3D-печати!

Готовые комплекты — для простого решения Ваших задач! Несмотря на то, что наши товары являются технически сложными электронными приборами, мы даём на них гарантию производителя 6 месяцев. Значительная часть наших товаров — это уникальные разработки российских инженеров, на которые подтвержден потребительский спрос.

Все позиции проходят тщательный отбор и тестирование. Мы гордимся тем, что подавляющее большинство наших товаров производится на нашем собственном производстве на территории России.

Мы оказываем всестороннюю техническую поддержку наших покупателей: по телефону, по e-mail и на нашем Форуме. Наши компетентные и опытные менеджеры по продукции помогут Вам в реализации Ваших самых смелых DIY-идей! Вы можете оплатить товары Мастер Кит любым удобным Вам способом: наличными при получении или онлайн, в момент оформления заказа, — банковской картой или электронными деньгами. Вы можете получить товары Мастер Кит любым удобным Вам способом: курьером до двери, забрать самостоятельно в более чем пуктых самовывоза по всей России, или получить по Почте.

Вы можете приобрести продукцию Мастер Кит более чем в магазинов наших дилеров и партнёров по всей России и в странах ближнего зарубежья. От розницы — до крупного опта: Вы можете купить наши товары в любом необходимом Вам количестве. Крупные оптовые партии мы произведём специально под Ваш заказ.

Гибкая и комфортная ценовая политика, уникальная онлайн-система для работы с заказами, персональный менеджер и полная поддержка.

Авторам текстов. Обратная связь. Нашли ошибку? Скидки Где купить Оплата Доставка. Новинки Скидки! Урок 2. Резистор — что это такое? Допуски, номинал, мощность, параллельное и последовательное соединение, переменные и подстроечные резисторы. Резистор Резистор — самый распространённый электронный компонент. Так выглядит и обозначается на схемах резистор: Резисторы не имеют полярности и могут устанавливаться на печатную плату в любом положении выводов.

Параллельное и последовательное соединение резисторов 1. Параллельное соединение резисторов. Почему выбирают Мастер Кит нас Качество, проверенное временем Уже почти 20 лет мы производим электронные устройства для всех, кто может собрать и установить их своими руками. Широкий ассортимент От товаров для начинающих — до сложных технических устройств! Гарантия производителя Несмотря на то, что наши товары являются технически сложными электронными приборами, мы даём на них гарантию производителя 6 месяцев.

Уникальный товар Значительная часть наших товаров — это уникальные разработки российских инженеров, на которые подтвержден потребительский спрос. Импортозамещение Мы гордимся тем, что подавляющее большинство наших товаров производится на нашем собственном производстве на территории России. Техническая поддержка Мы оказываем всестороннюю техническую поддержку наших покупателей: по телефону, по e-mail и на нашем Форуме.

Удобство оплаты Вы можете оплатить товары Мастер Кит любым удобным Вам способом: наличными при получении или онлайн, в момент оформления заказа, — банковской картой или электронными деньгами. Масса способов доставки Вы можете получить товары Мастер Кит любым удобным Вам способом: курьером до двери, забрать самостоятельно в более чем пуктых самовывоза по всей России, или получить по Почте.

Широкая дилерская сеть Вы можете приобрести продукцию Мастер Кит более чем в магазинов наших дилеров и партнёров по всей России и в странах ближнего зарубежья. Любые объемы закупок От розницы — до крупного опта: Вы можете купить наши товары в любом необходимом Вам количестве.

Специальные условия для дилеров Гибкая и комфортная ценовая политика, уникальная онлайн-система для работы с заказами, персональный менеджер и полная поддержка. Помощь Как получить Как оплатить Где купить. О компании О нас Реквизиты Контакты. Сотрудничество Компаниям Разработчикам Авторам текстов. Информация Правила продажи Обратная связь Нашли ошибку?

Мы в Сети Я. Запомнить меня. Войти с помощью:. Забыли логин? Забыли пароль? Еще нет учетной записи? Продолжить покупки Оформить заказ. Я хочу получать первым:.

Подписаться на рассылку.

Правильно подключить переменный резистор. Распиновка резистора переменного

Пароль Доска объявлений Все разделы прочитаны. Из: Ukraine. Сообщение от Me1. Переставить ламели съёмников, почистить, залить маслом. Вырезать регулятор как класс. На тех сайтах которые банит форум, купить разборку, надеяться.

тип электрических компонентов, которые называются переменный резистор. Чтобы это сделать, вам нужно припаять один конец провода к клемме.

Потенциометры. Виды и устройство. Работа и особенности

Регистрация Вход. Ответы Mail. Вопросы — лидеры Задача по физике 1 ставка. Провод КСПВ, вопрос к электрикам 1 ставка. Мощность рассеивания транзистора? Зачем электродрели нужен редуктор, точнее большая шестеренка? Лидеры категории Антон Владимирович Искусственный Интеллект. Кислый Высший разум. Почему у подстроечного резистора три ножки?? Alex Гуру , закрыт 10 лет назад Имею ввиду вот ету фичку

Переменные и подстроечные резисторы. Реостат. Резистор переменный на схеме

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация. Когда не помогает ЦАП.

Как подключать подстроечный резистор Bourns ?

diyfactory.ru

Большое количество людей обращаются в радиомагазины, чтобы сделать что-то своими руками. Главная задача любителей собирать радиоприемники и схемы — это создавать полезные предметы, которые будут приносить пользу не только себе, но и окружающим. Переменный резистор помогает выполнить ремонт или создать прибор, который работает от электрической сети. Когда человек имеет четкое представление об условных элементах графического отображения на схемах, тогда у него возникает проблема переноса чертежа в реальность. Требуется найти или приобрести отдельные компоненты уже готовой схемы.

Как работает переменный резистор и схема подключения

Включите JavaScript для лучшей работы сайта. В зависимости от способа подключения переменный резистор может выполнять и функции переменного резистора, и функции потенциометра делителя напряжения с изменяемыми пределами. Все зависит от схемы подключения третьего вывода этого устройства в приборе — контакта, на котором изменяется значение сопротивления. Вам понадобится. Определите с помощью технической документации или принципиальных схем, какую функцию выполняет переменный резистор в приборе регулируемое сопротивление это или потенциометр. Потом подберите требуемый тип и номинал переменного резистора или его аналог.

если паять умеешь то выпаять регулятор и напрямую 2+3 ножки на резисторе, а можешь не выпаивать, просто перемычки поставь на.

Форум Список пользователей Все разделы прочитаны Справка Расширенный поиск. Форум Оборудование Подбор Оборудования Управляемый резистор. Страница 1 из 2 1 2 Последняя К странице: Показано с 1 по 10 из

Есть ли разница, какой стороной подключать в схему резистор? А вот вопрос если их 2? Фоторезистор и резистор последовательно. Получается 3 ножки. Если поменять 1 и 3 — не работает.

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический.

Многие начинающие радиолюбители и экспериментаторы, собрав простой самодельный усилитель или же подключая одно аудио-устройство к другому, задаются вопросом: Как сделать чтобы можно было регулировать уровень сигнала громкость , как подключить регулятор громкости? Здесь мы рассмотрим простейшие регуляторы громкости на основе переменных резисторов. Данные схемы очень просты и их часто используют как начинающие радиолюбители, так и опытные мастера. Как подключить регулятор громкости к усилителю или другому аудиоустройству — схема и примеры. Как видим, для того чтобы собрать регулятор громкости для одного канала моно-режим, моно — значит 1 нужен обычный переменный резистор, его сопротивление должно быть 47 кОм или кОм, до кОм. Для синхронной одновременной регулировки громкости двух каналов стерео необходимо использовать сдвоенный переменный резистор, каждая секция которого имеет сопротивление 47 кОм или кОм, до кОм.

Ru — форумы для гитаристов У нас самая большая гитарная тусовка. Добро пожаловать, Гость. Пожалуйста, войдите или зарегистрируйтесь.






Переменный резистор | Электроника для всех

Начинающим
DI HALT 52 комментария

Переменный резистор
Ограничение крайних значений
Повышение точности

Вроде бы простая деталька, чего тут может быть сложного? Ан нет! Есть в использовании этой штуки пара хитростей. Конструктивно переменный резистор устроен также как и нарисован на схеме — полоска из материала с сопротивлением, к краям припаяны контакты, но есть еще подвижный третий вывод, который может принимать любое положение на этой полоске, деля сопротивление на части. Может служить как перестариваемым делителем напряжения (потенциометром) так и переменным резистором — если нужно просто менять сопротивление.

Хитрость конструктивная:
Допустим, нам надо сделать переменное сопротивление. Выводов нам надо два, а у девайса их три. Вроде бы напрашивается очевидная вещь — не использовать один крайний вывод, а пользоваться только средним и вторым крайним. Плохая идея! Почему? Да просто в момент движения по полоске подвижный контакт может подпрыгивать, подрагивать и всячески терять контакт с поверхностью. При этом сопротивление нашего переменного резистора становится под бесконечность, вызывая помехи при настройке, искрение и выгорание графитовой дорожки резистора, вывод настраимого девайса из допустимого режима настройки, что может быть фатально.
Решение? Соединить крайний вывод с средним. В этом случае, худшее что ждет девайс — кратковременное появление максимального сопротивления, но не обрыв.

Борьба с предельными значениями.
Если переменным резистором регулируется ток, например питание светодиода, то при выведении в крайнее положение мы можем вывести сопротивление в ноль, а это по сути дела отстутствие резистора — светодиод обуглится и сгорит. Так что нужно вводить дополнительный резистор, задающий минимально допустимое сопротивление. Причем тут есть два решения — очевидное и красивое 🙂 Очевидное понятно в своей простоте, а красивое замечательно тем, что у нас не меняется максимально возможное сопротивление, при невозможности вывести движок на ноль. При крайне верхнем положении движка сопротивление будет равно (R1*R2)/(R1+R2) — минимальное сопротивление. А в крайне нижнем будет равно R1 — тому которое мы и рассчитали, и не надо делать поправку на добавочный резистор. Красиво же! 🙂

Если надо воткнуть ограничение по обеим сторонам, то просто вставляем по постоянному резистору сверху и снизу. Просто и эффективно. Заодно можно и получить увеличение точности, по принципу приведенному ниже.

Повышение точности.
Порой бывает нужно регулировать сопротивление на много кОм, но регулировать совсем чуть чуть — на доли процента. Чтобы не ловить отверткой эти микроградусы поворта движка на большом резисторе, то ставят два переменника. Один на большое сопротивление, а второй на маленькое, равное величине предполагаемой регулировки. В итоге мы имеем две крутилки — одна «Грубо» вторая «Точно» Большой выставляем примерное значение, а потом мелкой добиваем его до кондиции.

МелочиРезисторСхемотехникаТрюки

Спасибо!!! Вы потрясающие! Всего за месяц мы собрали нужную сумму в 500000 на хоккейную коробку для детского дома Аистенок. Из которых 125000+ было от вас, читателей EasyElectronics!!! Были даже переводы на 25000+ и просто поток платежей на 251 рубль. Это невероятно круто!!! Сейчас идет заключение договора и подготовка к строительству!

А я встрял на три года, как минимум, ежемесячной пахоты над статьями :)))))))))))) Спасибо вам за такой мощный пинок!!!

Как работают переменные резисторы — основы схем

Переменные резисторы — это резисторы, изменяющие сопротивление от нуля до определенного максимального значения. Они обычно используются в качестве регуляторов громкости и регуляторов напряжения.

Переменные резисторы можно разделить на три типа:

  • Потенциометры
  • Реостаты
  • Цифровые потенциометры

Символы для переменных резисторов

Потенциометр
Реостат
Резистор с предварительной установкой

Потенциометр s

Потенциометры используются для изменения сопротивления в цепи поворотом поворотной ручки. Потенциометры имеют три контакта. Между двумя боковыми контактами находится полоска резистивного материала, и этот материал создает сопротивление. Средний штифт — дворник. Это соединение стеклоочистителя находится где-то на полосе между двумя концами. Вы можете перемещать точку, где стеклоочиститель соединяется с резистивным материалом, поворачивая вал потенциометра. При перемещении дворника влево сопротивление между средним и левым штифтами уменьшается. Затем сопротивление между средним штифтом и правым штифтом увеличивается при перемещении дворника влево.

Типы потенциометров
  1. Поворотные потенциометры – наиболее распространенный тип потенциометров. Они используют поворотную ручку для перемещения скребка вокруг резистивного материала.
  2. Линейные потенциометры – состоят из линейного ползунка, который управляет положением ползунка вдоль резистивного материала.

Потенциометры похожи на делители напряжения

Делитель напряжения — это простая схема, которую можно использовать для снижения напряжения в цепи. Выходное напряжение зависит от соотношения двух последовательно соединенных резисторов. Выходное напряжение берется из точки между двумя резисторами. Чтобы рассчитать выходное напряжение делителя напряжения, используйте Уравнение делителя напряжения ниже:

R1 — резистор, ближайший к входному напряжению, R 2 — резистор, ближайший к земле, V в — входное напряжение, а V out — выходное напряжение.

Потенциометры в основном представляют собой регулируемые делители напряжения.

Схематическое обозначение потенциометра

Внутри потенциометра находится один резистор и скользящий элемент, который разрезает резистор на две части и перемещается для регулировки соотношения между обеими половинами. Внешне обычно имеется три контакта: два контакта подключаются к каждому концу резистора, а третий подключается к движку потенциометра. Если два внешних контакта подключены к напряжению, выход (V из на среднем контакте) будет имитировать делитель напряжения. Если потенциометр полностью повернется в одном направлении, напряжение может быть равно нулю. А если повернуть в другую сторону, выходное напряжение приближается к входному, а дворник в среднем положении означает, что выходное напряжение будет вдвое меньше входного.

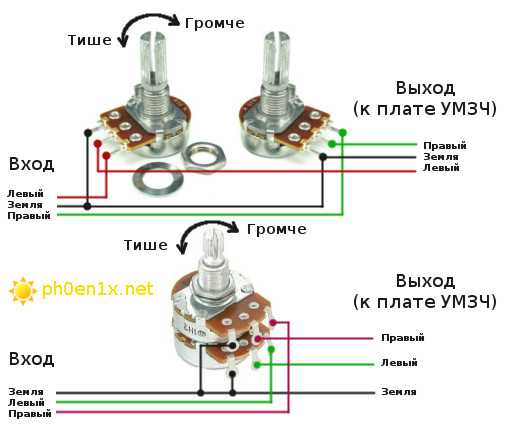

Подключение потенциометра

  1. Начните с определения трех клемм на потенциометре. Расположите его так, чтобы вал был направлен вверх, а три клеммы были обращены к вам. В этом положении вы можете легко идентифицировать клеммы слева направо как клеммы 1, 2 и 3. Заземлите первую клемму потенциометра.
  2. В этом приложении клемма 1 обеспечивает заземление. Для этого припаяйте оба конца провода к клемме и шасси электрического компонента соответственно. Отмерьте и отрежьте длину провода, который вам понадобится для подключения клеммы к удобному месту на шасси, и припаяйте оба конца провода к клемме и к шасси компонента. Это заземлит потенциометр. И его можно повернуть до нуля в минимальном положении.
  3. Подключите вторую клемму к выходу схемы, чтобы создать вход потенциометра. Входная линия от схемы должна подключаться к нему. Припаяйте это соединение так же, как и предыдущее.
  4. Подключите клемму 3 к входу схемы, поскольку клемма 3 является выходом потенциометра. Припаяйте провод так же, как и в первых 2 клеммах.
  5. После подключения проверьте вольтметр. Подсоедините выводы вольтметра к входным и выходным клеммам потенциометра и включите вал. Поворот вала по часовой стрелке или против часовой стрелки может отрегулировать сигнал на вашем устройстве.

Пример схемы регулятора освещенности с использованием потенциометра и МОП-транзистора

Цифровой потенциометр

Цифровой потенциометр представляет собой переменный резистор, в котором для изменения сопротивления используются цифровые сигналы вместо механического движения. Цифровые потенциометры изменяют сопротивление дискретными шагами в зависимости от подаваемого на него цифрового сигнала. Они отлично подходят для сред, где вибрация, пыль или влага могут заклинить вал механического потенциометра.

Вот некоторые цифровые потенциометры, популярные среди любителей электроники:

  • x9c102 — 1Kω
  • x9c103 — 10 кОм
  • x9c503 — 50 кОм
  • x9c104 — 100Kω

Семейство MPC41/42

  • 9. 5 кОм, 10 кОм, 50 кОм и 100 кОм, рабочее напряжение от 1,8 В до 5,5 В, управляется с помощью SPI
  • MCP42010 — 256 точек сопротивления, доступно в 10 кОм, 50 кОм и 100 кОм, рабочее напряжение от 2,7 до 5,5 В, управляется с помощью SPI
  • Надеюсь, эта статья дала вам некоторое представление о том, как использовать переменные резисторы в вашем следующем проекте по электронике! Не стесняйтесь оставлять комментарии ниже, если у вас есть вопросы о чем-либо…

    Переменный резистор: Печатная плата с углеродными чернилами (потенциометр)

    Что такое переменный резистор?



    A Переменный резистор   изменяет сопротивление от нуля до определенного максимального значения. Они обычно используются в качестве регуляторов громкости и в регуляторах напряжения. Их можно использовать для регулировки элементов схемы (таких как регулятор громкости или диммер лампы) или в качестве датчиков тепла, света, влажности, силы или химической активности.

    Переменные резисторы



    Переменные резисторы можно разделить на три типа:

    • Потенциометры
    • Реостаты
    • Цифровые потенциометры



    Потенциометр



    Потенциометры используются для изменения сопротивления в цепи путем поворота поворотной ручки. Потенциометры имеют три контакта. Между двумя боковыми контактами находится полоска резистивного материала, и этот материал создает сопротивление. Средний штифт — дворник. Это соединение стеклоочистителя находится где-то на полосе между двумя концами. Вы можете перемещать точку, где стеклоочиститель соединяется с резистивным материалом, поворачивая вал потенциометра. При перемещении дворника влево сопротивление между средним и левым штифтами уменьшается. Затем сопротивление между средним штифтом и правым штифтом увеличивается при перемещении дворника влево.

    Потенциометр 100 кОм



    Типы потенциометров



    • Поворотные потенциометры – наиболее распространенный тип потенциометров. Они используют поворотную ручку для перемещения скребка вокруг резистивного материала.
    • Линейные потенциометры – состоят из линейного ползунка, который управляет положением ползунка вдоль резистивного материала.



    Потенциометры похожи на делители напряжения



    Делитель напряжения — это простая схема, которую можно использовать для уменьшения напряжения в цепи. Выходное напряжение зависит от соотношения двух последовательно соединенных резисторов. Выходное напряжение берется из точки между двумя резисторами. Чтобы рассчитать выходное напряжение делителя напряжения, используйте уравнение делителя напряжения , приведенное ниже:



    R 1 — ближайший к входному напряжению резистор, R 2 — ближайший к земле резистор, V в — входное напряжение, а V out — выходное напряжение.

    Потенциометры в основном представляют собой регулируемые делители напряжения. Внутри потенциометра находится один резистор и движок, который делит резисторы на два и перемещается, чтобы регулировать соотношение между обеими половинами. Внешне обычно имеется три контакта: два контакта подключаются к каждому концу резистора, а третий подключается к движку потенциометра. Если два внешних контакта подключены к напряжению, выход (V из на среднем контакте) будет имитировать делитель напряжения. Если потенциометр полностью повернется в одном направлении, напряжение будет равно нулю. А если повернуть в другую сторону, выходное напряжение приближается к входному, а дворник в среднем положении означает, что выходное напряжение будет вдвое меньше входного.



    Проводка A Потенциометр



    • Начните с определения трех клемм на потенциометре. Расположите его так, чтобы вал был направлен вверх, а три клеммы были обращены к вам. В этом положении вы можете легко идентифицировать клеммы слева направо как клеммы 1, 2 и 3. Заземлите первую клемму потенциометра.
    • В этом приложении клемма 1 обеспечивает заземление. Для этого припаяйте оба конца провода к клемме и шасси электрического компонента соответственно. Отмерьте и отрежьте длину провода, который вам понадобится для подключения клеммы к удобному месту на шасси, и припаяйте оба конца провода к клемме и к шасси компонента. Это заземлит потенциометр. И его можно повернуть до нуля в минимальном положении.
    • Подключите вторую клемму к выходу схемы, чтобы создать вход потенциометра. Входная линия от схемы должна подключаться к нему. Припаяйте это соединение так же, как и предыдущее.
    • Подключите клемму 3 к входу схемы, поскольку клемма 3 является выходом потенциометра. Припаяйте провод так же, как и в первых 2 клеммах.
    • После подключения проверьте с помощью вольтметра. Подсоедините выводы вольтметра к входным и выходным клеммам потенциометра и включите вал. Поворот вала по часовой стрелке или против часовой стрелки может отрегулировать сигнал на вашем устройстве.

    Схема регулятора освещенности с потенциометром



    Цифровой потенциометр



    Цифровой потенциометр — это тип переменного резистора, который использует цифровые сигналы вместо механического движения для изменения сопротивления. Цифровые потенциометры изменяют сопротивление дискретными шагами в зависимости от подаваемого на него цифрового сигнала. Они отлично подходят для сред, где вибрация, пыль или влага могут заклинить вал механического потенциометра.

    Некоторые цифровые потенциометры популярны среди любителей электроники:

    Каждый из следующих цифровых потенциометров производства Renesas Electronics имеет 100 различных точек сопротивления, работает от 5 В и управляется с помощью трехпроводного последовательного интерфейса:

    • X9C102 – 1 кОм
    • X9C103 – 10 кОм
    • X9C503 – 50 кОм
    • X9C104 – 100 кОм

    Семейство цифровых потенциометров MPC41/42 от Microchip также довольно распространено:

    • MCP4131 — 129 точек сопротивления, доступны номиналы 5 кОм, 10 кОм, 50 кОм и 100 кОм, рабочее напряжение от 1,8 до 5,5 В, управление с помощью SPI
    • MCP42010 — 256 точек сопротивления, доступны номиналы 10 кОм, 50 кОм и 100 кОм, рабочее напряжение от 2,7 до 5,5 В, управление с помощью SPI



    Объединение потенциометра в печатную плату с углеродными чернилами



    Все больше и больше конструкций печатных плат используют процесс печати с использованием проводящих углеродных чернил для замены потенциометра и объединения его в печатные платы, включая жесткую плату, гибкую схему и жестко-гибкую плату .
