Как правильно подключить телевизионную розетку: Как подключить тв розетку

Содержание

Как подключить тв розетку

Чтобы разобраться в том, как подключить тв розетку, достаточно узнать общие, базовые принципы монтажа, которые позволят вам установить тв-розетку самому, любой конфигурации, от любого производителя.

В первую очередь, давайте рассмотрим, что из себя представляет телевизионный коаксиальный кабель, который в процессе монтажа и подсоединяется к телевизионной розетке.

Антенный кабель (показан на изображении выше), легко отличить от проводов другого типа обычно используемых в современной электропроводке и слаботочных сетях жилых домов и квартир. Круглый в сечении, он чаще всего состоит из:

1. Проводника. Внутренней токопроводящей медной жилы, по которой и передается сигнал.

2. Изоляции. Слоя, полностью состоящего из диэлектрического (токонепроводящего) материала, который разделяет проводники и выполняетфункцию каркаса, надежно фиксируя их положение относительно друг друга.

3. Экрана. Внешнего токопроводящего слоя, чаще всего выполненного в виде комбинации медной или алюминиевой оплетки и фольги.

4. Оболочки. Изоляционного слоя, который защищает провод от возможных негативных внешних воздействий (механических, тепловых и т.п.).

Таким образом, коаксиальный телевизионный кабель представляет собой конструкцию, главным элементом в которой является центральный проводник, именно по нему передается телевизионный сигнал. Немаловажен и экран, защищающий от помех – электромагнитных полей, оказывающих влияние и вызывающих искажения.

Именно эти два элемента и требуют непосредственного подключения к телевизионной розетке. При этом, в зависимости от производителя, конструкции механизмов, способы и методики подключения антенного кабеля к тв розетке могут несколько различаться.

Давайте рассмотрим установку и подключение нескольких основных типов тв розеток от таких мировых лидеров в производстве электроустановочного оборудования как Legrand, ABB и Busch-Jaeger.

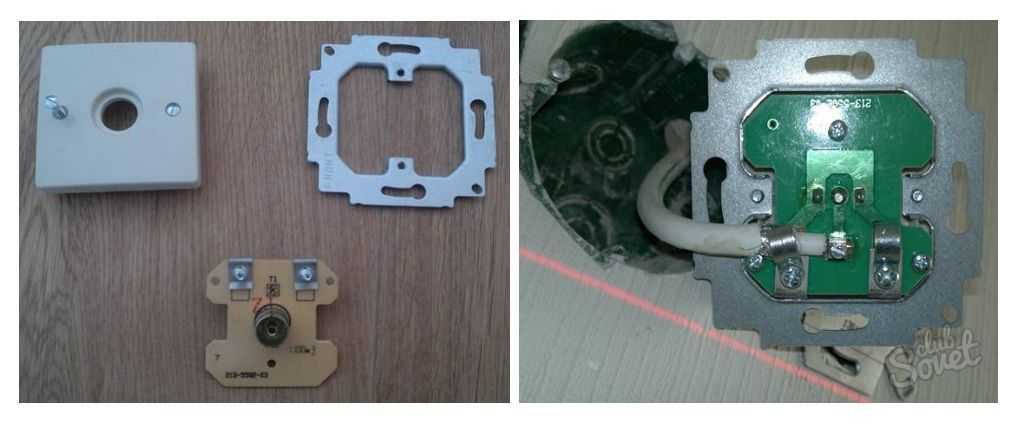

Наиболее наглядной и показательной в плане установки, на мой взгляд, является встраиваемая тв розетка ABB Busch-Jaeger серии Basic 55.

Механизм которой максимально прост, он состоит из:

1. Суппорта

2. Лицевой панели

3. Печатной платы

При этом самый главный элемент – печатная плата, к которой и производится подключение коаксиального антенного кабеля, не имеет никаких электронных компонентов. С лицевой стороны на ней расположен разъем, для подключения тв кабеля.

А на тыльной стороне находятся только крепежи для кабеля.

Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.

Важно правильно подготовить к установке антенный провод. При этом обычно снимается внешняя оболочка, аккуратно собирается, скручивается экран (обычно оплетка, фольга убирается), оставляется часть внутренней изоляции, а с самого края все снимается до медной жилы проводника, на необходимую для подключения длину.

У модульного механизма ABB NIESSEN серии ZENIT, подключение выглядит иначе, но все же общий принцип сохраняется

Здесь центральный проводник телевизионного кабеля зажимается в соответствующей колодке тв розетки синим фиксатором, а защитный экран откидным креплением к корпусу.

Упростить процесс подключения попробывали инженеры компании Legrand. Их тв розетка, для серии электроустановочного оборудования Valena, разработана таким образом, чтобы максимально уменьшить количество действий при подготовке антенного кабеля к установке.

Здесь для подключения телевизионного кабеля, необходимо отстегнуть крышку, прикрывающую места соединения. Для этого достаточно аккуратно поддеть её отверткой, отстегнув тем самым фиксатор.

Как видите, для крепления центрального сигнального проводника антенного кабеля используется пружинная самозажимная клемма. А вот контакт экрана с корпусом тв розетки, осуществляется за счёт пластины, которая при установке входит под внешнюю оболочку кабеля, тем самым надежно прижимаясь к внешнему экранирующему проводнику.

При этом подготовка антенного кабеля, сводится к снятию всех лишних слоев, оставляя только центральный проводник. Особая подготовка экрана или изолятора не требуется.

Подсоединение телевизионного кабеля к механизму встраиваемой тв розетки Legrand Valena (Легран Валена), выглядит следующим образом.

В целом, общий принцип подключения сохраняется у всех тв розеток, независимо от производителя. Теперь, зная его, вы сможете подключить любую телевизионную розетку самостоятельно не зависимо от её конфигурации или строения. Главное правильно подключить центральную жилу-проводник, по которой идет сигнал, так, чтобы ни в коем случае не было контакта с проводником который экранирует (защищает от помех). Подготовка к монтажу антенного кабеля может различаться, но разобрав механизм розетки, вы с легкостью сориентируетесь, какие действия требуются.

Довольно много вопросов поступает о подключении совмещенной TV/SAT розетки, поэтому чтобы вам избежать каких либо сложностей с монтажом, обязательно читайте наш материал — «Как подключить TV/SAT розетку»

Если же вы столкнулись с совершенно иной системой подключения тв розетки или просто,по какой-то причине, не получается выполнить монтаж, обязательно пишите в комментариях к статье, мы постараемся помочь!

Как выбрать и установить телевизионную розетку.

Телевизор уже давно перестал быть роскошью и в современной квартире или частном доме, как правило, уже давно пользуются двумя, тремя или более телеприемниками. Как же правильно смонтировать телевизионную разводку и какие телевизионные розетки выбрать. Пропробуем разобраться в этом вопросе.

Старый отечественный телевизионный антенный кабель, марки РК-75 (черный кабель, идущий от распределительного щитка в большинстве старых квартир) если ещё и используется, то давно утратил свои заявленные технические характеристики. Качество сигнала в нем значительно ухудшается, отсюда появляется «снег на экране», изображение в телевизоре будет реагировать на помехи (наводки) от различных бытовых электроприборов. Правильным и целесообразным решением будет прокладка по дому или квартире нового телевизионного антенного кабеля, с разводкой по комнатам в местах возможной установки телевизора в будущем.

Коаксильный телевизионный кабель состоит из одной цельной жилы, заключенной в плотную изоляцию с экраном из фольгированного метала и тонкой стальной проволоки, поверх вся конструкция закрыта внешней защитной оболочкой из изоляции ПВХ.

Экран в коаксильном кабеле, также называемым несимметрично экранированным, несет функцию защиты от высокочастотного сигнала в окружающее пространство. Он предотвращает от помех, к которым чувствителен принимаемый объектом сигнал. Кроме этого защитный экран служит вторым проводником для обеспечения протекания по кабелю высокочастотного тока. Так как в большинстве случаев ремонт делается с расчетом как минимум на нескольких лет, то лучше приобрести качественный кабель, например SAT 703 или аналогичный, применяемый в спутниковом телевидении.

Как выполнить разводку телевизионного кабеля.

Итак кабель в квартиру проложен, что же дальше? Ведь ввод один, а телевизоров несколько? Для разводки ТВ сигнала по помещениям используют специальное разветвительное устройство, которое называется — сплиттер, у которого один вход (к которому и подключатся ввод в квартиру) и может быть 2-3-4 выхода. Сплиттер (разветвитель или антенный делитель) — делит сигнал на равные части и передает его на входы устройств (оконечных ТВ розеток, телевизоров), обеспечивая одинаково качественное изображение на всех подключенных устройствах.

Если сигнал в антенне или в кабельной сети вашего провайдера достаточно сильный, то можно обойтись без специального усилителя ТВ сигналов и развести сигнал на несколько ТВ розеток. В противном случае нужно позаботится о приобретении дополнительного антенного усилителя. Если из сплиттера отдельный кабель идет к каждому телевизору, то такая схема подключения называется «звезда» и наиболее широко применяется из-за ряда преимуществ:

— антенные кабели выходят из одного места, что удобно при монтаже распределительной коробки;

— минимальное затухание сигнала;

— при неисправности одной из линий или розеток остальные продолжают исправно работать в штатном режиме.

Единственным минусом при схеме «звезда» является лишь большой расход антенного кабеля, но так как ремонт, как правило, делается на несколько лет без возможности что-то исправить в дальнейшем, лучше не экономить на длине антенного кабеля и его качестве, а тщательно все спланировать заранее.

Второй вариант разводки телевизионного кабеля это «проходная» схема — подразумевает последовательное соединение телевизионных приемников, когда кабель сначала идет к одному телевизору, а затем от него к следующему. Использование такой дает возможность присоединить до четырех телевизоров одним шлейфом, что существенно снижает расход кабеля. Но если случится разрыв кабеля или соединения, то сигнал пропадет на всех далее установленных устройствах.

Для чего же нужны телевизионные розетки?

Они предназначены для создания комфортного пространства, т.е. позволяют сделать кабель «невидимым» и не причиняющим, какой-либо дискомфорт своим хозяевам. Кроме этого ТВ-розетки — это устройства, которые выполняют функцию разделения сигналов разнообразного назначения (ТV, SAT или FM) и защищают сеть от помех.

Телевизионные розетки по типу подключения.

Оконечные. Используется для завершения многорозеточной «проходной» телевизионной сети при подключении последнего ТВ-приемника. Для них характерна большая величина внутреннего сопротивления.

Проходные. Применяются для разветвления ТВ-сигнала в проходной схеме, к такой TV-розетке подключают два кабеля: через один сигнал приходит, через второй — идет дальше к следующему телеприемнику. Основной характеристикой такой розетки является внутреннее волновое сопротивление большой величины до 75 Ом, оно равно волновому сопротивлению в телевизионной линии, благодаря этому снижается отрицательное воздействие телевизионных приемников друг на друга, как следствие повышение качества телевизионного сигнала, улучшается картинка телевизионного изображения.

Простые, или, как их еще называют, единственные или одиночные. Такие розетки применяются если использована схема разводки кабеля «Звезда». Их сопротивление отличается незначительным значением внутреннего сопротивления;

Особенности устройства телевизионных розеток.

В настоящее время созданы конструкции телевизионных розеток, объединяющих различные функции – это подключение телевизионного потребителя (TV), радиоточки (FM) и спутникового (SAT) приемника. По схемам: TV—RD—SAT; TV—FM—SAT; ТV—RD, на три и два выходных коннектора, розетка, включающая в свою маркировку аббревиатуру RD, выполняет функцию оконечной розетки.

Подключение телевизионной розетки.

Современные ТВ-розетки в своей конструкции подразумевают наличие основного пружинного или винтового клеммного контакта для подключения центральной жилы телевизионного кабеля. Вспомогательная клемма (специальная скоба) служит для присоединения экранирующей оплетки. Проходные розетки имеют две пары клемм для присоединения приходящего и отходящего кабеля.

Современные розетки при подключении не требуют дополнительной подготовки телевизионного кабеля, достаточно вставить оголенную жилу в контактную клемму и она автоматически зажмет ее, основную проколов изоляцию и зажав кабель. Соединение при этом получается очень надежным.

Купить телевизионные единственные, оконечные и проходные телевизионные розетки ведущих мировых производителей Вы можете в магазине LumArt по адресу: г. Санкт-Петербург, Полевая Сабировская ул., д. 54, лит. А, ТК «Интерио», 1й этаж, сек. 110А.
Вопросы по продукции Вы можете задать по телефону: (812) 677-94-56
Заявки Вы можете отправить через обратную форму в разделе Контакты или Нам на почту:
Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript

Мы всегда постараемся Вам помочь.

Как добавить розетку для настенного телевизора

Добавление розетки за настенным телевизором — это простая работа, которую вы можете выполнить самостоятельно, используя всего несколько инструментов. Этот проект среднего уровня расскажет вам, как проложить электрический кабель внутри вашей стены, расширив цепь вашей текущей розетки до новой прямо за телевизором. Это недорого, быстро и придаст вашему телевизору чистый, профессиональный вид. Вот что вам понадобится:

ИНСТРУМЕНТЫ

Тестер цепи
Искатель шпилек
Ножовка по гипсокартону
Отвертка с плоской головкой
Инструмент для зачистки проводов
Универсальный нож
Плоскогубцы с иглами
Кабельный рыхлитель

МАТЕРИАЛЫ

1-местный старый рабочий ящик
Кабель 14-2 или 12-2 – в пластиковой оболочке и неметаллический
Соединители проводов
Дуплексная розетка
Крышка выпускного отверстия

Приступая к выполнению этой задачи своими руками, обязательно вооружитесь надлежащим защитным снаряжением. На протяжении всего видео мы будем предупреждать вас о том, когда вы должны и не должны использовать защитное снаряжение.

Прежде чем начать, обратите внимание на то, что ни в коем случае нельзя прятать электрический шнур телевизора в стене. Это может привести к пожару в нарушение Национального электротехнического кодекса.

ШАГ ПЕРВЫЙ

Отключить цепь. Начните с отключения питания, связанного со схемой, над которой вы будете работать. При этом проверьте силу тока на прерывателе. Для цепи на 15 ампер потребуется кабель, содержащий провод калибра 14. Для цепи на 20 ампер потребуется кабель, содержащий провод 12 калибра. Подключите тест цепи к розетке, с которой вы будете работать, чтобы убедиться, что цепь разорвана.

ШАГ ВТОРОЙ

Найдите новую коробку. Ваша существующая розетка будет прибита гвоздями или привинчена к стенной стойке. Используйте искатель стержней, чтобы определить, прибита ли существующая коробка справа или слева от этого стержня. Новая коробка будет установлена над существующей коробкой, но с той же стороны стойки.

Держите коробку для переделки, которую вы будете использовать, иногда называемую старой рабочей коробкой, на расстоянии не менее одного дюйма от шпильки. Коробка имеет два крыла, которые открываются внутри гипсокартона, чтобы зафиксировать его на месте.

ЭТАП ТРЕТИЙ

Вырежьте новое отверстие. Если в вашей новой коробке есть шаблон, используйте его, чтобы обвести линии разреза на стене. Если шаблон недоступен, обведите лицевую сторону коробки на стене. Вырежьте отверстие ножовкой. Идите медленно, стараясь не задеть существующие провода или трубы, идущие за той же стеной.

ШАГ ЧЕТВЕРТЫЙ

Толкающий трос. Отвинтите и снимите накладку с существующей розетки. Отсоедините два винта, крепящие розетку к коробке. Затем аккуратно вытащите розетку. Коробка будет иметь одно или два отверстия для кабеля в верхней части. Каждый будет закрыт заглушкой или краном. Если коробка металлическая, вы увидите металлический зажим. Ослабьте зажимной винт. Если он забит, выбейте заглушку одного из отверстий кончиком отвертки. Возможно, вам придется постучать молотком по рукоятке отвертки, чтобы сделать это. Если коробка пластиковая, подденьте одно из отверстий.

Чтобы избежать заеданий, обожмите передний конец нового провода примерно на дюйм, прежде чем протолкнуть его через существующую коробку. После этого проденьте новый кабель через отверстие и протолкните его вверх. Протяните кабель через отверстие. Этот шаг может быть немного сложным и может потребовать некоторой настойчивости.

ШАГ ПЯТЫЙ

Подготовьте существующую розетку. Средние розетки имеют два черных провода и два белых провода. Для этих розеток отсоедините один белый провод и один черный провод, ослабив винты клемм. В концевых розетках есть только один черный провод и один белый провод. Если у вас есть оконечная розетка, оставьте эти провода нетронутыми.

ЭТАП ШЕСТОЙ

Подготовьте провода заземления. Если ваша существующая коробка пластиковая, отсоедините оголенный провод заземления от зеленой клеммы на розетке. Если ваша коробка металлическая, вы увидите короткий оголенный провод, подключенный к зеленому заземляющему винту в задней части коробки. Обязательно проверьте упаковку разъемов для проводов, чтобы убедиться, что они рассчитаны на количество подключаемых проводов, а также на используемый калибр проводов.

ШАГ СЕДЬМОЙ

Подготовьте провода в существующей коробке. Используйте кабельный рыхлитель, чтобы разрезать оболочку на новом кабеле. Отогните обшивку и снимите ее канцелярским ножом. Подсоедините оголенный провод нового кабеля к другим оголенным проводам с помощью соединителя. При необходимости замените разъем на другой, рассчитанный на большее количество проводов. Используйте инструмент для зачистки проводов, чтобы удалить ¾ дюйма изоляции с новых черных и белых проводов.

ШАГ ВОСЬМОЙ

Соединительные провода в существующей коробке. Если к розетке подключены только один белый провод и один черный провод, перейдите к шагу девять. Если к розетке подключены два белых и два черных провода, перейдите к шагу десять.

ШАГ ДЕВЯТЫЙ

Выполнение конечных соединений. Для пластиковой коробки отрежьте шестидюймовый оголенный провод, чтобы использовать его в качестве косички. Используйте острогубцы, чтобы скрутить один конец косички с оголенным заземляющим проводом, который вы отсоединили от розетки, и оголенным заземляющим проводом от нового кабеля. Закрепите соединение проволочным соединителем. Если ваша коробка металлическая, вы уже подключили все оголенные провода.

ШАГ ДЕСЯТЫЙ

Выполнение промежуточных соединений. Отрежьте три шестидюймовых куска проволоки, один белый, один черный и один голый, чтобы использовать их в качестве косичек. Зачистите ¾ дюйма изоляции с каждого конца черных и белых косичек. Используя острогубцы, скрутите один конец белой косички с белым проводом, который вы отсоединили от клеммы, и белым проводом от нового кабеля, убедившись, что оголенная часть каждого провода имеет одинаковую длину. Закрепите провода вместе с помощью соединителя проводов.

Повторите этот шаг, чтобы подключить два черных провода к черному пигтейлу и, если коробка пластиковая, два оголенных провода к оголенному пигтейлу. Если коробка металлическая, вы уже подключили все оголенные провода.

ШАГ ОДИННАДЦАТЫЙ

Подсоедините старую розетку. Используйте острогубцы, чтобы загнуть крючок на конце каждого отсоединенного провода в коробке. Подсоедините белый провод к неиспользуемому серебряному выходному винту, черный провод к неиспользуемому латунному винту и, если он еще не подключен, оголенный провод к зеленому винту. Аккуратно сложите выходные провода в коробку. Снова подключите розетку к коробке и снова установите накладку.

ШАГ ДВЕНАДЦАТЫЙ

Установите новую коробку. Вставляя коробку в отверстие в гипсокартоне, протяните кабель через отверстие в нижней части новой коробки. Задействуйте крылья зажима, затянув два винта за гипсокартоном. Затягивайте до тех пор, пока коробка не будет надежно закреплена.

ШАГ ТРИНАДЦАТЫЙ

Установите новую розетку. Снимите оболочку с нового кабеля внутри коробки. Снимите ¾ дюйма изоляции с черного и белого проводов, сделав крючки на всех трех. Подсоедините оголенный провод к зеленой клемме выхода, подключите черный провод к одной из латунных клемм, а белый провод к одной из серебряных клемм. Сложите провода в коробку. Прикрутите розетку к коробке и установите накладку с помощью прилагаемых винтов. Включите автоматический выключатель, подключенный к вашей новой розетке, и используйте тестер цепи, чтобы убедиться, что ваша новая розетка находится под напряжением.

Снова подключите телевизор и наслаждайтесь просмотром без проводов!

Ищете отличные инструменты, которые помогут реализовать ваш проект? Магазин

Стэнли

Блэк энд Декер

ДЕУОЛТ

для всего, что вам нужно!

Добавление электрической розетки: подключение к телевизору

Инструменты

Коаксиальный кабель
Двойная коробка
Пила для гипсокартона
Электроизоляционная лента
Молоток
Кабель HDMI
Карандаш
Отвертка
Колпачки для проводов
Инструмент для зачистки проводов

Ступени

Приобретите новую электрическую розетку в зависимости от потребностей вашего проекта.
Снимите старую розетку и одинарную коробку (если есть) и установите новую двухсекционную коробку, поместив ее над одной стороной существующего выреза и проследив периметр остальной части коробки на стене.
Вырежьте отверстие пилой для гипсокартона.
Протяните два новых провода через стену к отверстию.
Пробейте выбивные язычки на задней части коробки с помощью молотка и отвертки. Здесь электрические кабели будут входить в коробку.
Подсоедините коаксиальный кабель и кабели HDMI к задней части пластины, прежде чем ввинтить ее в монтажную коробку.
Зачистите концы нашего нового электрического кабеля с помощью этих инструментов для зачистки проводов.
Протяните провода через отверстия в электрической коробке и закрепите коробку на стене.
Подключите существующий и новый кабель к розетке. Черные провода к горячей стороне и белые провода к нейтральной стороне.
Для проводов заземления сделайте косичку и подключите ее к зеленому винту заземления на розетке. Затем подключите заземляющие провода к каждому концу косички.
Вкрутите выход в двойную коробку.
Повторите этот процесс для электрической коробки, которая будет находиться за телевизором.
Снова включите питание и проверьте соединения.
Добавьте металлические зажимы на шпильки, чтобы будущие гвозди не доставали до кабелей. Забейте на место.
Отремонтируйте отверстия в стене, поместив вырезанные детали на место и закрепив их. Посмотрите, как отремонтировать гипсокартон для получения дополнительной информации.

Прочитать стенограмму видео

Одной из лучших причин для крепления вашего нового телевизора с плоским экраном на стене является гладкий и стильный вид, который он придает всей комнате. Только посмотрите, как он дополняет наш камин. Однако что не так гладко и стильно, так это все шнуры и кабели, свисающие из-под телевизора, идущие по мантии и вниз по стене. Какое бельмо на глазу. Чтобы скрыть их, мы собираемся провести эти провода через стену и до точки за телевизором, где они будут вне поля зрения, скрыты от нашего взгляда.

Сегодня, в этой первой из двух частей серии о подключении настенного телевизора с плоским экраном, мы собираемся подключиться к существующей электрической розетке и проложить новый электрический провод и телевизионные кабели через стену. Затем мы повернем на 90 градусов и протянем проводку через несколько шпилек, прежде чем доберемся до места назначения за телевизором. В следующем видео мы установим электрическую коробку и розетки и подключим провода и кабели. Теперь, прежде чем мы начнем, если у вас есть какие-либо сомнения по поводу работы с электричеством или подключения электрических компонентов, лучше всего вызвать лицензированного электрика для выполнения этой работы. Но если вы готовы поднять свои навыки работы с электрикой на несколько ступеней, то давайте начнем.

Первым шагом при работе с электричеством всегда является отключение питания цепи, с которой вы работаете, в распределительной коробке. Возможно, вам придется настроить рабочий свет, подключенный к розетке другой цепи. Прежде чем начать, проверьте розетку с помощью тестера, чтобы убедиться, что можно безопасно исследовать существующую розетку, к которой мы будем подключаться. К счастью для нас, он находится в конце цепи, что значительно облегчит подключение. Это видно по одножильному кабелю, входящему в электрическую коробку. Обычные типы кабеля для электромонтажных работ в жилых помещениях включают кабель с неметаллической оболочкой 14/2 и 12/2. Мы будем использовать 12/2, потому что это тот же калибр, что и существующий провод, питающий коробку. Первое число представляет собой сечение проволоки, чем меньше число, тем толще проволока. Во-вторых, количество жил внутри кабеля. Этот кабель также включает заземляющий провод. Мы также воспользуемся этой возможностью, чтобы установить двойные коробки на обоих концах, чтобы разместить как электрическую розетку, так и наш телевизионный кабель и проводку. Но об этом в следующем видео.

Наняв помощников, чтобы убрать телевизор и убрать все, что мешает, мы воспользуемся искателем гвоздей, чтобы найти гвозди в стене и любые другие препятствия, преграждающие путь. После расследования оказалось, что есть две стойки в стене, которые нам придется просверлить на пути к нашему конечному пункту назначения. Мы также убедились, что на пути нет водопроводных или электрических линий. Мы пометили все карандашом на стене, чтобы точно знать, где находятся все элементы каркаса. Теперь пришло время использовать нашу пилу для гипсокартона и вырезать несколько важных отверстий в гипсокартоне, чтобы было место для сверления отверстий в стенных шпильках, чтобы мы могли проложить нашу проводку и кабель.

Отверстие, которое мы вырежем, начинается прямо над существующей розеткой и заканчивается рядом с новой розеткой, которая будет размещена над нашим кронштейном для телевизора. Мы вырежем прямоугольную полосу через два отсека для стоек и стойки, которые мы будем просверливать, убедившись, что разрез остановился на последней стойке. Эта прямоугольная полоса должна быть около 8 дюймов в высоту, чтобы мы могли держать нашу линию и низковольтную проводку на расстоянии не менее 6 дюймов друг от друга. Это поможет избежать любых возможных электромагнитных помех, которые могут возникнуть между двумя проводами.

С помощью пилы для гипсокартона мы проделаем начальное отверстие и аккуратно вырежем его, чтобы можно было повторно использовать деталь на этапе ремонта гипсокартона в этом проекте. Непосредственно над шпильками мы будем использовать лезвие ножа. Использование нашего уровня в качестве линейки для наших разрезов поможет. Когда мы удалили гипсокартон, мы обнаружили, что у нас есть две шпильки рядом, что показывает, что вы никогда не знаете, что найдете, когда отрежете гипсокартон. В нашем случае это не будет проблемой.

Теперь воспользуемся угловым сверлом, которое мы взяли напрокат у нашего местного независимого продавца товаров для дома, и кольцевой пилой диаметром 1-1/2 дюйма, чтобы просверлить отверстие прямо через центр каждой стойки. Это создаст путь для нашей пластиковой трубки трубопровода. Для электрического кабеля 12/2 мы просверлим отверстие на 6 дюймов выше, используя это сверло 3/4 дюйма. Обязательно просверлите эти отверстия как можно более прямо и ровно, чтобы провода или кабелепровод не зацепились, когда мы его протянем. Чтобы узнать больше о сверлении шпилек, см. наш список часто задаваемых вопросов для этого видео

Теперь вырежем отверстие для новой электрической коробки с другой стороны последней просверленной шпильки, используя электрическую коробку в качестве шаблона. Мы также вырежем отверстие для доступа, чтобы облегчить ловлю проводов и кабелей. Мы предварительно измерим кабель 12/2, чтобы увидеть, как далеко нам нужно проложить его по стене.

На этом этапе мы протянем кабели через отверстия в гипсокартоне, которые мы только что создали. Мы начнем с самого высокого отверстия в стене и протолкнем кабель через отсек для стоек к отверстию, в котором будет размещаться наша новая электрическая коробка.
