1. ОБЩИЕ ПОЛОЖЕНИЯ.

1. Настоящая инструкция распространяется на когти и лазы монтерские.
2. Для выполнения работ на деревянных и деревянных с железобетонными приставками опорах воздушных линий электропередачи и линиях связи необходимо применять монтерские когти, а для подъёма на железобетонные опоры трапецеидального сечения и выполнения работ на них — монтерские лазы.

3.К выполнению самостоятельных верхолазных работ должны допускаться профессионально подготовленные работники не моложе 18 лет, прошедшие медицинский осмотр в соответствии с требованиями ДНАОП 0.03-4.02-94 «Положение о медицинском осмотре работников определенных категорий». Работники, впервые допущенные к выполнению верхолазных работ, должны работать в течение 1 года под непосредственным наблюдением опытных работников, назначаемых приказом по предприятию.
Работники, допущенные к самостоятельному выполнению верхолазных работ, должны иметь соответствующую запись в удостоверении на право выполнения таких работ.

4. Контролировать исправное состояние когтей и лазов должен работник, назначенный распоряжением по подразделению (цеху, участку) предприятия.
5.Каждый работник, выполняющий работы с применением когтей и лазов, должен быть обеспечен предохранительным поясом.

6.Материал и конструкция ремней для закрепления должны обеспечивать надежность и удобство использования когтей и лазов при выполнении работ в различных климатических условиях и во все времена года.
Ремни для крепления должны изготавливаться из двухслойной кожи, пропитанной жиром и вытянутой. Толщина готовых ремней должна быть не менее 3мм. Пряжки должны иметь защитно-декоративное покрытие и пришиваться к ремню льняными дратвенными нитками или другими равноценными по прочности.

На стременном ремне каждого когтя или лаза должна быть бирка с указанием его номера и даты проведения следующего испытания.

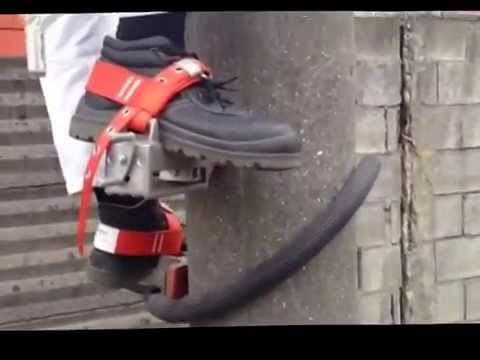

7.Монтерские лазы предназначены для подъема на железобетонные опоры прямоугольного сечения ВЛ 0,4-20кВ следующих типов:

7.1. длиной 9,5м, (СНВ 2,0-9,5 ТУ 34-17348-79).
7.2. длиной 10,5 м (СВ 10,5-2,6, СВ 10,5-2,5; СВ 10,5-5).

7.3. длиной 11 м (СВ 11,0-2,7, СВ 11,0-3,2/ ГОСТ 23613-79).
8. В комплект монтерских лазов входят: лазы с пластинами, привязные ремни, две пары запасных пластин.

9. Для применения лазов на стойках разных типов необходимо установить рабочие пластины путем поворота на 1800 в горизонтальной плоскости в соответствии применяемой стойке. Положение пластин контролируется расстоянием между их внутренними торцами:
Для стоек 9,5 м — 185 + 4мм

10,5 м — 215 + 4мм
11,0 м — 200 + 4мм

10. Плотность прижатия пластин должна допускать их свободное перемещение в горизонтальной плоскости, но не допускать значительных колебаний в вертикальной плоскости. Расстояние между пластиной и серпом в месте крепления пластины не должно превышать 1мм.

11. Работа на опоре, необходимо пользоваться предохранительным поясом.
12. Категорически запрещается:
— производить работы на ж/б опорах с изгибающим моментом менее 2,0 т/м;

— подниматься на ж/б опоры, подверженные прохождению токов замыкания на землю;
— подниматься на дефектные деревянные и ж/б опоры.

13. Металлические детали когтей и лазов не должны иметь вмятин, трещин, надломов, заусенцев, острых кромок. Места сварки деталей должны быть ровными, гладкими, без раковин и других дефектов. Съемные шипы не должны быть сбитыми или скошенными.
14. Перед каждым подъемом на опору необходимо тщательно осмотреть когти и лазы и убедиться в том, не просрочена ли дата испытания их, а узлы и детали исправны. Особое внимание следует обратить на прочность сварных швов, целостность твердосплавных вставок шипов, целостность прошивки ремней и надежность пряжек, наличие контргаек и шплинтов, надежность закрепления конца сдвоенной пружинной ленты на бара бане червячного механизма, а также на надежность фиксации наконечника тросовой петли универсальных лазов в гнезде корпуса механизма, исправность которого проверяется вращением рукоятки червячного механизма.

15. Пользоваться когтями и лазами, у которых затуплены иди поломаны шипы запрещается.
16. Монтерские когти и лазы должны проходить не реже 1 раза в 6 мес. периодическое испытание статической нагрузкой 1350 Н (135 кгс).

При проведении испытания статическая нагрузка должна прикладываться в течение 5 мин непосредственно к крепежным ремням каждого когтя или лаза так, чтобы ось нагрузки Р проходила через центр подножки в соответствии с рисунком .

17. Монтерские когти, подлежащие испытанию, сначала необходимо тщательно осмотреть.

При осмотре когтей необходимо проверить состояние закрепления всех деталей (серповидной части к подножке, закрепление шипов), целостность прошивки ремней и надежность пришивки пряжек. Стопорная гайка должна быть надежно затянута и за шплинтована стопорным кольцом. Шипы должны быть завернуты до упора и правильно заточены.

После осмотра и устранения выявленных дефектов необходимо провести испытание когтей нагрузкой.
Прочность когтя проверяется статической нагрузкой в рабочем положении на деревянном столбе, диаметр которого соответствует номеру когтя.

Коготь должен выдерживать статическую нагрузку без остаточной деформации и разрыва сварных швов, а также не иметь надрывов ремня или повреждения пряжки.
Не допускается наличие остаточной деформации когтей после снятия статической нагрузки.

Отсутствие остаточной деформации должно проверяться замером раствора и подъема когтя до и после проведения испытания.
18. При осмотре лазов необходимо проверить состояние узлов деталей, болтовых соединений, сменных пластин, наличие контргаек и шплинтов, а также состояние закрепления ремней. Особое внимание необходимо обратить на состояние заточки съемных твердосплавных пластин, закрепление их к основанию, а для универсальных лазов — на состояние узлов тросовой петли и механизма регулирования ее раствора. При осмотре тросовой петли необходимо определить степень износа проволок троса и ветвей сдвоенной пружинной ленты, а также надежность соединения ее с тросом. Сварные швы необходимо проверить на отсутствие трещин или каких-либо механических повреждений. Изношенные или поврежденные шипы необходимо снять и заменить новыми.

После проведения осмотра и устранения обнаруженных дефектов лазы должны пройти испытание.
При проведении испытания лазы необходимо установить в рабочее положение на специальном испытательном стенде, имитирующем конфигурацию нижней части опоры воздушной линии электропередачи, для которой они предназначены.

После проведения испытания статической нагрузкой каждый лаз необходимо осмотреть и при обнаружении остаточных деформаций деталей, трещин, надрывов крепежных ремней или заедания механизма регулирования раствора тросовой петли отбраковать и изъять из дальнейшей эксплуатации.
19. При испытании лазы должны быть установлены в рабочее положение на специальном испытательном стенде, имитирующем конфигурацию нижней части опоры линии электропередачи, для которой они предназначены. После испытания статической нагрузкой каждый лаз подвергается внешнему осмотру. Лазы, у которых обнаруживаются остаточные деформации деталей, трещины, надрывы крепежных ремней, бракуются и к дальнейшей эксплуатации не допускаются.

20. В состав комиссии по испытаниям входят мастер и два опытных работника подразделения.
21. Результаты испытаний когтей и лазов необходимо записывать в «Журнал учета и осмотра такелажных средств, механизмов и приспособлений».

22. Ремни для затягивания пятки нагрузкой не испытываются; пригодность их к дальнейшей эксплуатации устанавливается осмотром.

• Назад
• Вперед

• Вы здесь:
• Главная
• Инструкции
• Распределительные сети
• org/ListItem»> Инструкция по расчистке трасс ВЛ 0,4-10 кВ

Читать также:

• Перенапряжения при однофазных дуговых замыканиях на землю в кабельных распредсетях
• Мониторинг аварийных событий в городских кабельных сетях 10 кВ
• Осмотры ТП и РП
• Режим работы силовых трансформаторов и регулирование напряжения в распределительных сетях
• Испытание кабелей

Когти для лазания по столбам

Эксплуатация линий электропередач, как и любого другого оборудования, невозможна без повреждений или неисправностей, возникающих в самый неподходящий момент. Чтобы их устранить своевременно и качественно необходимо иметь в наличии подходящие инструменты и приспособления.

Для устранения возникших неисправностей в работе линий электропередач существуют специальные инструменты, и даже снаряжение, с помощью которого можно быстро добраться до места поломки. Таким снаряжением являются монтерские когти (кошачьи когти, монтерские лазы), которые помогают легко забраться вверх по столбу.

Данный вид снаряжения является неотъемлемой частью специализированного оборудования для выполнения работ связанных с линиями электропередач, поэтому они обязательно должны быть в арсенале любого предприятия, имеющего отношение к содержанию и ремонту ЛЭП.

Краткое содержимое статьи:

Целевое предназначение

Главным предназначением когтей считается быстрый и удобный подъем вверх по столбу с целью выполнения плановых или непредвиденных работ.

Конструкция когтей несложная: основным элементом приспособления являются два крючка с закрепленными на них ремнями, которыми они непосредственно крепятся к ногам (каждый в отдельности).

Для изготовления приспособления используется прочный и надежный металл, что гарантирует безопасность при выполнении работ на высоте.

Диаметр крючка немного больше параметров столба в окружности. Чтобы удобно и правильно забраться наверх или спуститься вниз, нужно устанавливать крючок перпендикулярно вертикальному столбу. Иначе работник не сможет перемещаться вверх или вниз. А как же сложно залезть на столб без когтей.

Используемые материалы

На смену деревянным опорам для линий электропередач пришли более долговечные и прочные в использовании – железобетонные.

Монтерские лазы в связи с этим, также претерпели некоторые изменения: в них стали использоваться вставки из более твердых сплавов, в результате чего снизилась вероятность их соскальзывания, и повысился потенциал приспособления.

Наиболее используемым материалом для когтей является высокопрочная сталь, покрытая антикоррозийным защитным слоем для большей прочности.

Структура ремней – многослойная, в качестве основного материала для их производства применяют юфть и сыромять, к тому же в итоге их ещё прошивают капроновыми нитками для большей надежности.

Разновидности и свойства

Для эффективного и качественного выполнения работ необходимо использовать подходящие приспособления и инструменты. Для перемещения по деревянному столбу следует выбрать соответствующие когти, для бетонных — аналогично.

На сегодняшний день применяемые для лазания по столбам когти классифицируют на:

• монтерские, которые используют для перемещения по круглым металлическим или деревянным столбам, но они сейчас практически не применяются.
• монтерские лазы для бетонных опор, предназначены для передвижения по столбам с круглым или трапециевидным поперечным сечением. Считается самым востребованным типом когтей.
• монтерские лазы для лазания по железобетонным опорам с трапециевидным сечением в поперечнике. К тому же их можно настроить и использовать для любых типов опор линий электропередач.

Вспомогательные элементы

Любой специалист, обслуживающий ЛЭП, обязан иметь полный арсенал инструментов и приспособлений для выполнения работ. В его комплектации непременно должны быть: защитная каска и страховочный строп.

Правила выбора

Чтобы сделать правильный выбор когтей, необходимо обладать некоторыми знаниями в этой области. При выборе приспособления стоит обратить внимание на следующие нюансы:

Цена изделия. В этом случае стоит помнить о том, что в более дешевых вариантах когтей может использоваться не достаточно качественный металл, в результате чего приспособление будет не надежным и травмоопасным. Ориентируйтесь на среднюю или высокую цену, что гарантирует качество.

Производитель. Как известно, лучше довериться проверенным и известным производителям.

Качество. Изделия обязательно должны соответствовать действующим ГОСТ или ТУ, иметь сертификаты качества. При внешнем осмотре не должны быть заметны дефекты или неровности швов. Толщина ремней должна составлять минимум 0,3 мм, строчки должны быть ровными и надежно зафиксированными.

Содержание и эксплуатация

Условия содержания и эксплуатации простые. Когти для столбов подходят для применения в любых температурных зонах. Срок безопасной эксплуатации указывается на маркировке. В процессе их использования необходимо проводить профилактические осмотры и при необходимости менять комплектующие. Регулярно очищайте когти от загрязнений.

Условия хранения

Хранить когти рекомендуется в сухом хорошо вентилируемом помещении при температуре от -20 до +30 град.

При обнаружении повреждений когтей следует прекратить их эксплуатацию, сдать их в ремонт специалисту или заменить новыми.
