Электроустановки — классификация и характеристики

Электроснабжение потребителей включает в свою систему использование технологических процессов через различные типы электроустановок и токоприемников.

В соответствии с правилами устройства электроустановок (ПУЭ), электроустановка включает в свой состав машины, коммутирующие устройства и аппараты, воздушные (ВЛ) и кабельные (КЛ) линии электропередачи. В состав электроустановки входит различное оборудование, использованное для осуществления помощи, необходимой для преобразования, накопления, различных способов передачи и упорядоченного распределения электрической энергии, и для преобразования электроэнергии в любой другой тип энергии, например, в тепловую или кинетическую.

Различия типов электроустановок

Электроустановки-их классификация и характеристики

По правилам устройства, электроустановки существуют нескольких типов и делятся на установки, в зависимости от уровня напряжения, до или выше 1 кВ, зависит от величины тока замыкания (500 А — малый ток замыкания, более 500 А — большие токи замыкания).

В зависимости от напряжения, например, для крупного металлургического предприятия, целесообразно иметь электроустановки с рациональным числом трансформаций. Это могут быть электроустановки, величина напряжения которых составляет: высокое напряжение: 500; 220; 110; 35; 10; 6; 3, низкое напряжение: 0,5; 0,38, 0,22 кВ. Использование рациональных напряжений позволяет достичь значительной величины экономии потерь электроэнергии.

Различия типов электроустановок в зависимости от нейтрали

Электроустановки, рассчитанные на напряжение менее 1 кВ, используют в своей конструкции глухо-заземленную или изолированную нейтраль. Оборудование в электроустановке, которое осуществляет работу на постоянном токе, используют нулевую точку, относящуюся к глухо-заземленному или изолированному типу.

Изолированная нейтраль позволяет использовать электроустановки в условиях, обязывающих к применению повышенных требований по электробезопасности, с обязательным контролем за целостностью изоляции и предохранительных элементов. С требованием быстро обеспечить поиск замыкания на «землю», со своевременным предотвращением аварии и автоматическим выводом в отключенное состояние поврежденного элемента или участка электроустановки.

  1. Изолированная нейтраль используется в электроустановках напряжением до 35 кВ.
  2. Для электроустановок высокого напряжения до 35 кВ и иногда 110 кВ, используется нейтраль, подключенная посредством реактивного сопротивление, это действие призвано компенсировать токи утечки и емкостные токи.
  3. Электроустановки со значением высокого напряжения от 110 кВ и более, используется в сети с глухозаземленной нейтралью.

Типы электроустановок в зависимости от частоты

В зависимости от частоты тока электроустановки (электроприемники), различаются следующих типов:

  1. Электроприемники и электроустановки промышленной частоты со стандартным значением 50 Гц.
  2. С высокой частотой от 10 кГц и частотой повышенной величины до 10 к Гц, применяются в основном для металлургических предприятий.
  3. Пониженной частоты до 50 кГц.

Основные виды электроустановок

Существует 5 основных видов самых распространенных электроустановок:

  1. Силовые установки, оборудование, предназначенное для промышленного назначения. Электроустановки предназначены для компрессорных, вентиляционных, насосных агрегатов и других целей, отличаются постоянством токов нагрузки в самых широких пределах величины мощности. Эти установки отличаются симметричной нагрузкой и равномерно распределенной по всем фазам. Категория надежности этого типа электроустановок – 1.
  2. Установки для преобразования тока переменного в постоянный ток, от частоты, числа фаз, величин напряжения, и для инвертирования. Категория надежности, в основном из недоотпуска энергии относит электроустановки к II категории.
  3. Установки для электротермических операций: дугового действия, индукционного, диэлектрического нагрева, электронно-лучевого и других видов нагрева. Электротермические установки всех видов, за исключением дуговых печей относятся к категории – 2. Дуговые печи относят к категории надежности электропитания — 1.
  4. Установки, применяемые для электросварочных работ. Нагрузка этого вида установок носит неравномерный график, по надежности питания принадлежит к 3 категории надежности.
  5. Электроосветительные установки имеют однофазную нагрузку. Симметричность распределения нагрузки (несимметрия от 5 до 10%) достигается при использовании незначительной мощности электроосветительных приборов, путем равномерного распределения по фазам.

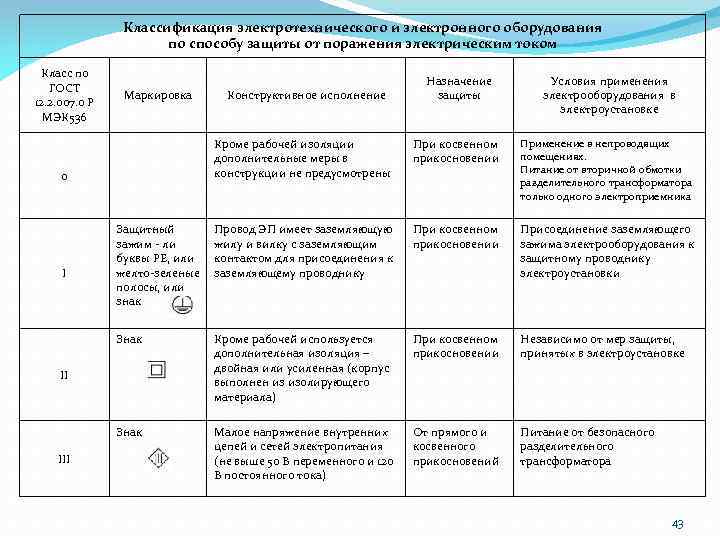

Типы электроустановок в зависимости от конструктивных особенностей помещений использования

Электроустановки по конструктивному типу подразделяются на открытые, находящиеся вне помещения, защищенные от атмосферных выпадений осадков навесом и на закрытые, располагаемые внутри помещения.

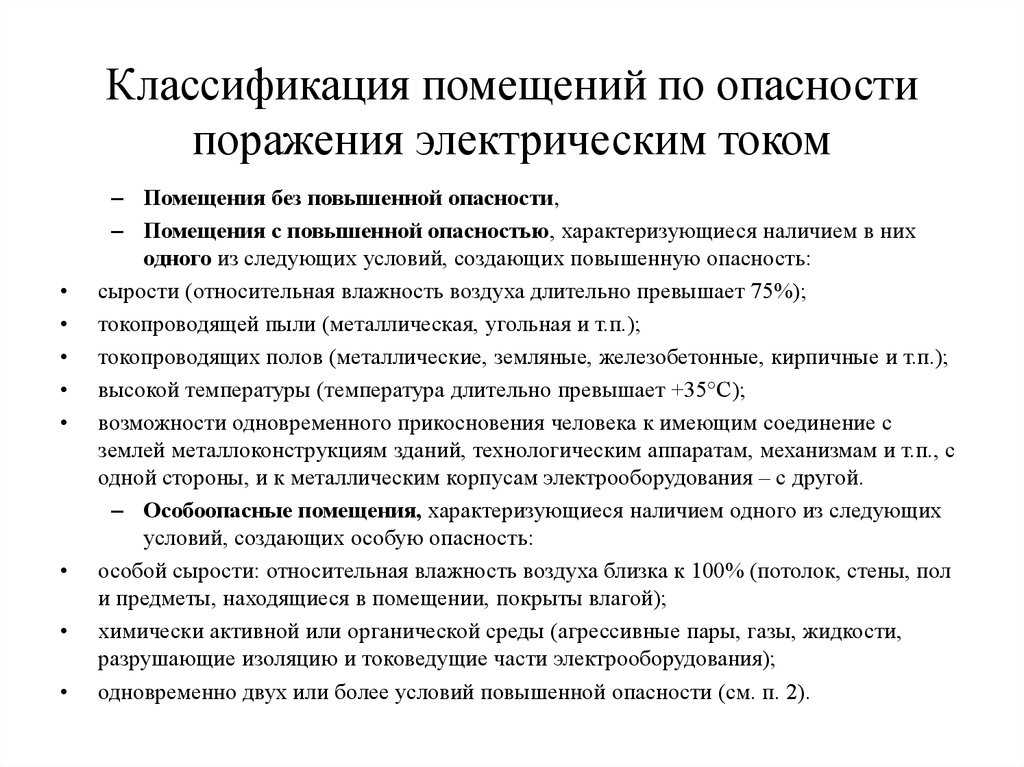

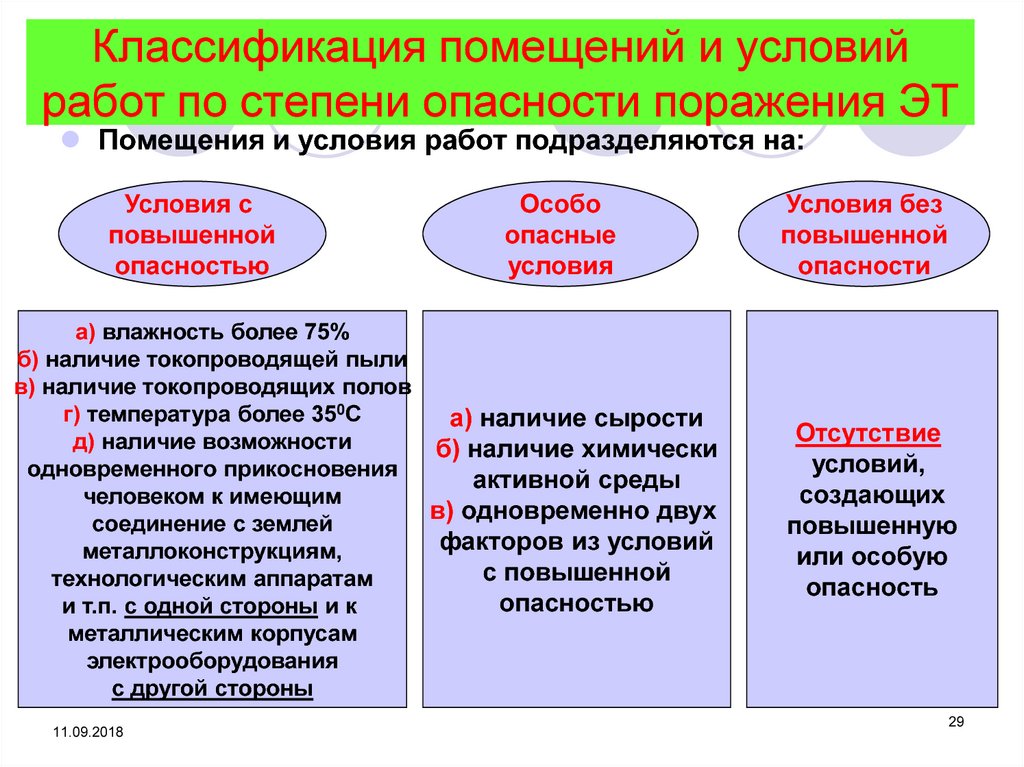

По виду используемого помещения электроустановки делятся на сухие и влажные, и установки, расположенные в сырых, а также в особо сырых помещениях. Помещения с повышенной температурой (жаркие) и с высоким содержанием пыли, которая в свою очередь подразделяется на пыль токопроводящую и не токопроводящую. Особо опасными считаются помещения, содержащие химически активную и, в том числе, органическую среду с содержанием агрессивных видов пара, газа, жидкости, разъедающей оборудования плесенью.

Взрывозащищенные электроустановки

К взрывозащищенному оборудованию относится особый вид электроустановок, работающих в опасной среде. Взрывозащита достигается использованием конструктивного электрооборудования, предназначенного для защиты от взрыва или применением схемного расположения решения взрывозащиты.

Конструктивные взрывозащищенные элементы должны выдерживать как нормальный рабочий режим, так и режим, который происходит в случае аварийного отключения: КЗ, или замыкания на «землю».

Для достижения улучшенных условий противодействия взрыву применяется: взрывозащищенный трудногорючий материал, а также такие элементы, как уплотнительные кольца, трубный ввод, Ех-компоненты (кнопочный или концевой выключатель, амперметр и т. д.), устанавливаются полностью или частично внутри оболочек электрооборудования. Материалы, предназначенные для изготовления кабельных оболочек, не должны иметь в своей конструкции более 7,5% магния.

Для защиты кабеля используют специальные кабеля с масляным (о), а также кварцевым (g) наполнением внешней оболочки силового кабеля, взрывозащищенная оболочка кабеля (d), заполнение, а в некоторых случаях продувка кабельной оболочки происходит с использованием избыточного давления, герметизация выполняется при помощи полимерной смолы (компаунда), защиты типа (е) и (n), особый тип взрывоозащиты (s).

Взрывозащищенное оборудование электроустановок характеризуется повышенными показателями надежности, способными оказать противодействие взрыву.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.


Электроустановка: определение, классификация, правила эксплуатации

Во всех сферах производства и промышленности используется электричество, как главный источник энергии для питания электроприборов и машин. Исходя из этого, естественным вопросом является, что представляет собой электроустановка, где и как она используется? Все эти моменты мы рассмотрим в статье.

Объяснение термина «электроустановки»

Электрическая установка представляет собой группу взаимосвязанного между собой электрооборудования, которое располагается на единой площади или территории и предназначается для использования в какой-то одной цели. Таким термином обозначается разные виды инструментов и оборудования, а также машинные линии, используемые при проведении следующих операций:

  • преобразования;
  • трансформации;
  • распределения.

Преобразование одного вида электроэнергии в другой вид невозможно без применения различного электрооборудования и специализированного инструментария. В то же время, их работа становится невозможной при отсутствии подключения к источникам электроэнергии. Ток, как правило, подается к электроустановкам при задействовании коммутационных аппаратов.

Электроустановкой называют совокупность агрегатов, линий и машин, а также вспомогательного оборудования (в том числе вспомогательные помещения и сооружения, если таковые имеются), при помощи которого осуществляется производство, преобразование, трансформация, передача и распределение электроэнергии между потребителями, преобразование ее в иной тип энергии.

Согласно обозначению ГОСТа 19431-84, энергоустановки – это устройства, предназначающиеся для произведения, преобразования, передачи/распределения и потребления электрической энергии.

Руководством при проектировании и создании электрических установок является нормативный документ «Правила устройства электроустановок» (ПУЭ). В процессе эксплуатации оборудования следует руководствоваться «Правилами технической эксплуатации электроустановок потребителей (ПТЭЭП).

Классификация электрических установок

По своему назначению электроустановки могут быть генерирующими, потребительскими, преобразовательно-распределительными.

В зависимости от типа тока – постоянными и переменными.

По величине напряжения электроустановки бывают до 1000B и свыше 1000B.

При планировании расположения электрооборудования и установок в помещении следует учитывать следующие факторы:

  • Узел ввода – это компонент системы, посредством которого осуществляется подача электрической энергии в обозначенное помещение. Примером вводного узла является проводка или электрокабель высокого напряжения.
  • Место монтажа электроустановки. По определенным причинам электрическая установка иногда монтируется снаружи помещения. Это позволяет рассматривать как примеры электроустановок электрораспределительные щиты, системы полива, бассейны, насосы, обеспечивающие функционирование скважин или водяных фонтанов.

По параметрам установленной мощности электроустановки подразделяются на следующие группы:

  • До 1000B – предназначены для использования в целях обеспечения функциональности электрического оборудования, мощность которого не превышает указанного значения;
  • От 1000B до 1500B – обеспечивают подачу постоянных токов от источника питания до его конечных потребителей, мощность которых не превышает 1500B.

Специфика использования электроустановок определяет их условное разделение на следующие виды:

  • Электростанции – предназначены для обеспечения стабильного функционирования промышленного электрооборудования и теплоснабжающих линий;
  • Нагреватели воды высокой мощности, используемые при нагревании больших объемов воды;
  • Системы бытового и промышленного освещения – предназначены для обеспечения электроснабжения частных и многоквартирных домов, производственно-промышленных объектов.

Требования безопасности при использовании электроустановок

Во избежание поражения электрическим током в процессе использования электроустановок важно соблюдение определенных мер безопасности:

  • Не допускается проведение ремонтных работ либо процедуры технического обслуживания электроустановок, к которым подается напряжение, они находятся во включенном состоянии;
  • В случае, если предполагается непосредственный контакт с электропроводкой либо оборудованием, является обязательным использование специальных защитных приспособлений – резиновых перчаток, инструмента с прорезиненными рукоятками, калош и резиновых ковриков.

К проведению работ с электроустановками либо их отдельными частями допускаются исключительно лица, прошедшие обучение и соответствующий инструктаж, а также имеющие в наличии допуск к выполнению ремонтно-обслуживающих мероприятий.

Кто должен подчиняться Правилам по охране труда при использовании электроустановок?
  • Персонал, работающий на промышленном предприятии, состав которых предполагает наличие и задействование электроустановок;
  • Работники организаций всех форм собственности и физические лица, несущие ответственность за техническое обслуживание электрических установок, проведение в них оперативных переключений, организацию и выполнение испытательных измерений, согласно нормам ПУЭ и ГОСТ;
  • Электротехнический и не электротехнический персонал, работодатели (как физические, так и юридические лица), в компетенцию которых входит проведение технического обслуживания электроустановок, оперативных переключений, а также организация и выполнение строительных, монтажных, пусконаладочных и ремонтных мероприятий, испытаний и измерений;
  • Персонал организаций всех форм собственности, ответственный за техническое обслуживание машин, выполнение в электроустановках строительно-монтажных операций и ремонтных работ.

Объяснение ответвленных электрических цепей

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 12.03.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Предохранитель

/ Getty Images

Электрическая система вашего дома начинается с основных служебных проводов, которые входят в ваш дом от воздушной линии электропередач или подземных фидерных проводов и подключаются к главной служебной панели, обычно расположенной в подсобном помещении или гараже.

Во многих небольших домах может не быть подсобного помещения или гаража, и в этом случае основная сервисная панель может быть расположена на любой доступной внешней стене. Он также может быть расположен снаружи, но только если это атмосферостойкий панельный тип.

Аппаратное обеспечение электрической системы до основания счетчика и счетчика принадлежит энергоснабжающей компании. После этого домовладелец владеет проводом и оборудованием. С главной сервисной панели ток делится на отдельные параллельные цепи, каждая из которых управляется отдельным автоматическим выключателем.

Что такое ответвительные цепи?

Ответвительная цепь является частью электрической системы, которая начинается на главном щите обслуживания и питает электричеством все здание. Есть 120-вольтовые ответвления, которые питают стандартные розетки и светильники, а также 240-вольтовые цепи, которые питают основные приборы.

Автоматические выключатели запускают каждую ответвленную цепь

Главный сервисный щит управляется главным автоматическим выключателем, который служит основным разъединителем для подачи питания на главный сервисный щит. Обычно это двухполюсный автоматический выключатель на 100–200 ампер, обеспечивающий ток при напряжении 240 вольт и подающий его на две горячие шины на 120 вольт, идущие вертикально вниз через панель.

Под основным автоматическим выключателем расположены два ряда меньших автоматических выключателей, и именно они образуют начало отдельных ответвлений, которые проходят во все части вашего дома для обеспечения питания. Эти отдельные выключатели будут либо 120-вольтовыми, подключающимися только к одной из горячих шин на панели; или это будут выключатели на 240 вольт, которые подключаются к двум шинам на 120 вольт.

Таким образом, вашими ответвлениями будут либо цепи на 120 вольт, которые питают все стандартные розетки и цепи освещения; или это будут цепи на 240 вольт, которые питают цепи, питающие основные бытовые приборы, такие как электрическая сушилка для белья, электрическая плита и центральные кондиционеры.

Сила тока ответвленной цепи

Как 120-вольтовые, так и 240-вольтовые ответвления могут различаться по количеству энергии, которую они отдают, — количеству, измеряемому силой тока. Ответвительные цепи для 120-вольтовых цепей обычно представляют собой цепи на 15 или 20 ампер, хотя иногда они могут быть больше. Для цепей на 240 вольт сила тока чаще составляет 30, 40, 50 или 60 ампер.

Силу тока каждой ответвленной цепи можно прочитать по надписи на рычаге каждого автоматического выключателя. Провода, подключенные к этой цепи, также должны выдерживать нагрузку ответвленной цепи; подключение проводов, которые слишком малы для силы тока цепи, представляет определенную опасность возгорания. Номинальные значения отдельных калибров проволоки следующие:

  • 15-ампер: 14-го калибра медной проволоки
  • 20-ампер: 12-го каун. медный провод калибра
  • 60-амперный: медный провод 6-го калибра
  • 80-амперный: медный провод 4-го калибра
  • 100-амперный: медный провод 2-го калибра

Обычно это не проблема, так как исходные цепи в вашем доме, скорее всего, подключены правильно. Однако всякий раз, когда цепь расширяется, очень важно, чтобы новая проводка соответствовала силе тока цепи. Распространенной ошибкой является использование проводов с неправильным сечением.

Типы

В вашем доме есть несколько различных типов распределительных цепей.

  • Специализированные электрические цепи. Они обслуживают только одно устройство и часто требуются по коду. Они могут быть на 120 или 240 вольт и обслуживать такие приборы, как электрические плиты, посудомоечные машины, холодильники, измельчители мусора, кондиционеры и сушилки для белья. Обычно для любого устройства с двигателем требуется отдельная цепь.
  • Цепи освещения. Вот как они звучат — цепи, которые обслуживают общее освещение в комнатах. Обычно схема освещения обслуживает несколько комнат, и в большинстве домов их несколько. Одним из преимуществ отделения цепей освещения от цепей розеток является то, что в каждой комнате останутся некоторые средства их освещения, если одна цепь отключена. При работе над схемой освещения, например, для освещения пространства можно использовать вставную лампу.
  • Выходные цепи. Это цепи, которые обслуживают только розетки общего назначения. Они могут относиться к комнате или группе комнат. Например, на втором этаже небольшого дома может быть одна или две розетки, которые обслуживают несколько комнат.
  • Комнатные цепи. В зависимости от того, как в доме проведена электропроводка, иногда в схеме схемы все источники света и розетки в комнате обслуживаются отдельными цепями.

Электроустановки: План электропроводки типового гостиничного номера

Многие инвесторы обращаются к нам с вопросом, как спланировать электропроводку типового гостиничного номера и что лучше всего работает на практике? Наш самый распространенный совет — сделать вещи простыми и несложными для гостя. Мы считаем, что хорошие технические решения должны оставаться «невидимыми» для гостя. Это означает, что они должны функционировать «отлаженно» и не должны мешать пребыванию гостя в отеле или номере.

По нашему мнению, гостиничная система должна быть достаточно «умной», но не слишком. Все мы слышали о гостиничных системах, которые были настолько современными и сложными в использовании, что гости практически перестали ими пользоваться.

Как спланировать электропроводку в гостинице?

Этот пост пытается ответить на вопрос как спланировать электроустановку гостиничного номера , чтобы автоматизация была простой и удобной для пользователя? Мы советуем нашим клиентам ответьте на следующие вопросы:

  • Какие функции обеспечивают дополнительный комфорт для гостей и улучшают их пользовательский опыт ?
  • Какие функции снижают дополнительный комфорт для гостей и   снижают их пользовательский опыт ?

Мы задаем эти вопросы, потому что  не все, что можно  (внедрить) нужно  (внедрить). Однако все необходимое, как правило, можно реализовать!

Электрическая установка для стандартного гостиничного номера

Ниже приведен пример наиболее подходящего решения по электрической установке для гостиничного номера или люкса.

Электроустановки были разделены на четыре группы:

  • Гостиничные системы и замки,
  • фонари
  • Розетки

  • ,
  • коммутаторы.

Классическая конфигурация

ГОСТИНИЧНЫЕ СИСТЕМЫ

Автоматизация отеля:

ОСВЕЩЕНИЕ

Список источников света в гостиничном номере:

  • приветственный свет (свет, который включается автоматически на несколько секунд после входа в номер)
  • светильник для ванной – 1
  • светильник для ванной – 2
  • центральный свет
  • рабочая лампа (на рабочем столе)
  • торшер
  • прикроватная лампа — левая
  • прикроватная лампа – правая

РОЗЕТКИ

Список розеток в гостиничном номере:

  • Розетка холодильника*
  • розетка для мобильного телефона*
  • Розетка для тумбочки – правая
  • Розетка для тумбочки — левая
  • патрон торшера
  • ТВ розетка
  • бесплатные розетки (3x)

ВЫКЛЮЧАТЕЛИ

Список выключателей в гостиничном номере:

  • выключатель приветственного света
  • центральный выключатель света (4x – вход, кровать слева, кровать справа, рядом с рабочим столом)
  • переключатель кровати – правый
  • переключатель кровати — левый
  • центральный выключатель света
  • балконный светильник
  • внешние жалюзи
  • рабочая лампа

*Разъемы, отмеченные звездочкой, остаются активными после извлечения карты из энергосберегающего выключателя и отключения питания других потребителей электроэнергии.

Представленная конфигурация может быть расширенной или урезанной на . Все зависит от требований инвестора и типа гостей, которых он хочет привлечь.

План компоновки электроэнергии — Схемы и петли для Свет, выключатели, сокеты

На рисунке ниже показаны электрическая схема гостиничного номера

Электричество: электрическая циркуиты

9005 2

: Электрика.

  • Второй контур F2
  • Третий контур F3
  • Четвертый контур F4
  • Пятый контур F5
  • Шестой контур F6
  • Седьмой контур F7
  • Термостат (TE) всегда находится под постоянным напряжением (L).

    Энергосберегающий выключатель (KO) всегда находится под постоянным напряжением (L). Выключатель энергосбережения включает оставшихся потребителей энергии после того, как в выключатель вставлена ​​соответствующая RFID-карта гостиничного номера.

    Пара головок всегда находится под постоянным напряжением (L). Чаще всего они используются для непрерывной работы холодильника (V1) и для зарядки мобильного телефона (V2).

    Приветственный свет с реле времени, которое включает приветственный свет L1 на заданный период времени (например, 30 секунд) после открытия двери.

    Включает остальные розетки в комнате (от V3 до V9) и розетку для ванной комнаты (VK). Они активны, если правильная RFID-карта гостиничного номера вставлена ​​в выключатель энергосбережения.

    Включает центральный светильник , , который можно включить в 5 различных местах:

    • на входе или в вестибюле номера,
    • у кровати — правая сторона,
    • у кровати — левая сторона,
    • рядом с рабочим столом или термостатом,
    • у балконной двери/окна.

    Включает в себя электропотребителя в ванной комнате , светильник для ванной комнаты 1, светильник для ванной комнаты 2 и вентилятор.

    Предыдущая вкладка Следующая вкладка

    ПОДКЛЮЧЕНИЕ ВЫКЛЮЧАТЕЛЕЙ, РОЗЕТОК И СВЕТИЛЬНИКОВ В НОМЕРЕ ОТЕЛЯ: ПЕТЛИ

    • Первая петля
    • Вторая петля
    • Третья петля
    • Четвертая петля
    • Пятая петля
    • Sixth Loop
    • СЕЙВТАЛЬНАЯ ПИТА в 5 разных местах:

      • у входа или в холле помещения с выключателем S1
      • у кровати – с правой стороны с выключателем S5
      • у кровати – с левой стороны с выключателем S6
      • рядом с рабочим столом или термостатом с выключателем S2
      • у балконной двери/окна с выключателем S9 .

      Включает правый прикроватный светильник с дополнительным выключателем S3 .

      включает левый прикроватный светильник с дополнительным выключателем S4 .

      включает рабочую лампу с выключателем S10 рядом со столом.

      включает балконный светильник и жалюзи с двойным выключателем S7 и S8 (вторая часть выключателя предназначена для центрального света из первого контура).

      шлейф включает в себя светильник для ванной комнаты 1 (потолочный) , потолочный светильник в ванную комнату 2 (зеркало) и вентилятор с тройным выключателем S11, S12, S13 расположен в холле впереди ванной комнаты.

      включает приветственную лампу с реле времени, которое включает приветственную лампу L1 на заданный период времени (например, 30 секунд) после открытия двери. Приветственный свет можно включить выключателем S0 на входе, но только если карта вставлена ​​в выключатель энергосбережения (КО).

      Предыдущая вкладка Следующая вкладка

      Загрузить план электрической схемы *БЕСПЛАТНО*

      Здесь вы можете скопировать или распечатать вышеперечисленные документы, которые помогут вам спланировать номер или номер в отеле.
