Как подключиться к кабелю сип под напряжением: Как подключиться к СИП, находящемуся под напряжением?

Как подключиться к сип кабелю незаметно

Подавляющее большинство работ на линиях электропередач, в том числе смонтированных изолированными проводами, выполняют с отключением напряжения, созданием видимого разрыва токоведущих цепей, да еще и установкой переносного заземления на рабочем месте.

Однако встречается ряд ситуаций, когда требуется выполнить подключение кабельного ввода в дом с опоры линии электропередач, без снятия напряжения и необходимых отключений в комплектной трансформаторной подстанции.

Если ВЛ выполнена проводом СИП, данная задача несколько облегчается. Когда же может понадобиться подключиться к СИП под напряжением:

    от линии питаются ответственные потребители — школа, больница, дома с автономными системами отопления и т.д. Отключение таких потребителей требует долгих согласований или переводов питания на резервное электроснабжение.
    когда ради одного абонента не желательно, или экономически не целесообразно отключать несколько десятков или даже сотен других потребителей. Тем самым вы не допустите большого недоотпуска электроэнергии.
    зачастую встречается ситуация когда человек самостоятельно решает починить контакт на линии (на столбе или фасаде дома) не дожидаясь представителей электросетевой компании.

Типичный случай — отгорает ноль на вводе. Происходит это в выходной день, электрик в другом населенном пункте, КТП на замке. Напряжения дома нет и появляется желание залезть туда куда не нужно.

Делать это категорически запрещено и чревато не только штрафами, но и несчастным случаем.

Никакие деревянные лестницы, резиновые сапоги, садовые перчатки или пальцы обмотанные изолентой вместо диэлектрика, здесь вам не помощники.

Во-первых, такие работы должны делать только квалифицированные электромонтеры с соответствующей группой допуска по электробезопасности и прошедшие специальное обучение.
Во-вторых, когда у вас нет контакта на опоре, то это уже считается работой на высоте. И в этом должны принимать участие минимум два человека с соблюдением отдельных правил.

Если на земле напряжение вас может просто «дернуть», то вот на опоре тоже самое приведет к падению с высоты, а это минимум 6 метров! Поэтому данную работу должны выполнять только специалисты.

Есть мнение, подтвержденное многолетней практикой зарубежных компаний, что работы под напряжением в отдельных случаях, даже безопаснее чем с отключением питания. У французских электриков распространена поговорка: «Лучше работать под напряжением, зная об этом, чем без напряжения, полагая что его нет.»

Например если вы работаете в дачном хозяйстве, нет никаких гарантий, что кто-то из нетрезвых садоводов любителей, имеющих минимальные познания в электричестве, не придет на КТП и наплевав на все ваши технические мероприятия, самовольно включит отключенный рубильник.

А еще у очень многих стоят генераторы, которые они тут же запускают как только погаснет свет. И не факт, что при этом напряжение не пойдет в питающую линию.

Работая под напряжением, вы изначально применяете все защитные средства и действуете с максимально осторожностью и безопасностью.

    Первое что вы должны запомнить — любые работы для подключения к СИП под напряжением запрещены в дождливую или сырую погоду. Даже имея все средства защиты нельзя выполнять такие работы в дождь, при грозе, тумане, в темное время суток.
    Второе — запрещается работать в одежде с короткими или засученными рукавами, как бы жарко на улице не было. Только спецодежда с термозащитой.

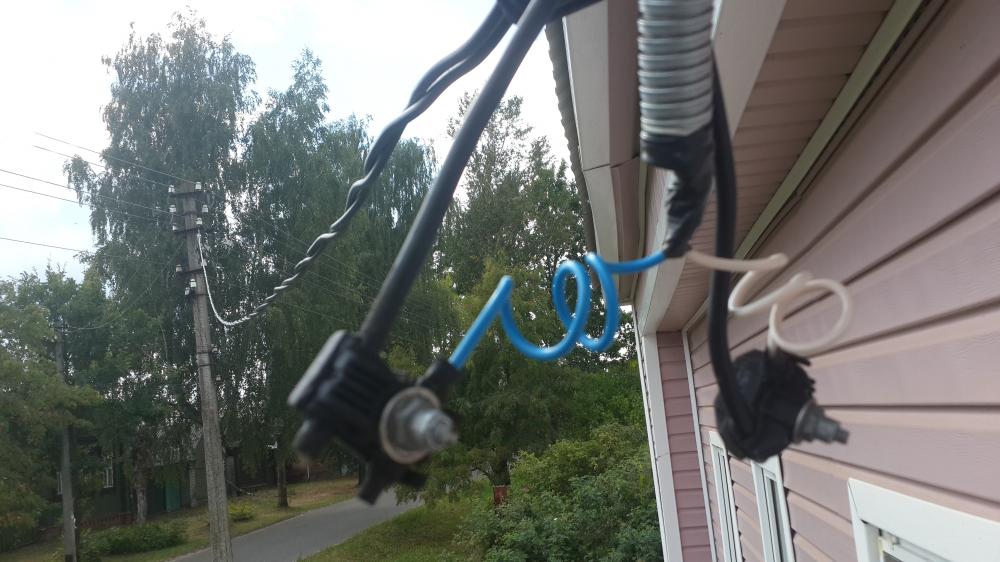

    Использование соединения типа «орех» для подключения кабеля на фронтоне дома не допускается. Их вообще нельзя применять для подключения к СИП на улице. Более подробно об этом можно ознакомиться в статье «Как правильно соединить провода СИП между собой и с медным кабелем». Нужно пользоваться только заводскими прокалывающими зажимами.
    Данную работу можно выполнять только если автоматы питающие дом отключены, то есть вводной кабель или СИП находятся без нагрузки, на холостом ходу, и вся аппаратура после счетчика отключена.
    Вся работа делается строго по технологическим картам и с применением средств защиты: технологические карты от Ensto — скачать технологические карты от Niled — скачать

Перед началом работы нужно проверить устойчивость и целостность опоры на которую придется подниматься. При подъеме не хватайтесь за повторные заземления или крюки. Работать на опоре с приставных лестниц не рекомендуется, а натягивать провода и вовсе запрещено.

Длина таких лестниц должна быть не более 5 метров, а приставлять ее к столбу можно под углом 60-75 градусов.

Вы просто не сможете при таких условиях комфортно достать до верха опоры. А если потеряете равновесие, за что будете хвататься падая вниз?

Если в самом начале обнаружатся какие-либо повреждения или дефекты на ВЛИ — не надежное крепление крюка, поддерживающего или натяжного зажима, все работы следует немедленно прекратить.

Вот основной перечень средств защиты которые необходимо иметь при себе для подключения ввода к СИП под напряжением:

    перчатки диэлектрические и рукавицы брезентовые (кожаные)
    хлопчатобумажные перчатки
    указатель напряжения
    инструмент с изолирующими ручками
    защитная маска с каской
    когти, гаффы или лазы монтерские, в зависимости от типа опор
    пояс монтерский

А это инструмент необходимый для подключения и выполнения работы на опоре:

    зажим для СИП прокалывающий с изолированной срывной головкой
    веревка 20м (толщина 10мм)
    блочок
    клинья отделительные ST214 — 2шт
    нож электрика с изолированной ручкой
    изолированные ключи с головками для срыва гаек на зажимах
    держатель зажима ST34 (для Ensto)
    аптечка
    лопата, для подкопа основания опоры и проверки надежности ее установки
    прибор для проверки степени загнивания деревянной опоры ПОЗД

Минимальная же комплектация средствами защиты бригады, которая постоянно занимается работами под напряжением выглядит более чем внушительно:

Перво-наперво проводятся организационные мероприятия и получается разрешение от вышестоящего оперативного персонала на производство работ под напряжением.
Затем проверяется устойчивость и прочность опоры. Если она деревянная, то и степень ее загнивания.

Далее нужно обязательно проверить кабель или СИП который вы подключаете к дому, и убедиться в его исправности.

Если жилы в нем окажутся замкнуты или нарушена изоляция, то при подсоединение к магистральной линии, вы перед своими глазами рискуете создать реальное короткое замыкание! Особенно это касается если кабель не новый, а б/у.

Сопротивление изоляции проверяется мегаомметром на 1000 Вольт, а об отсутствие КЗ между жилами можно узнать с помощью обычного мультиметра.

После этого, один из двух работников поднимается по опоре, а второй ведет постоянный надзор и контролирует его работу. Подниматься на опору нужно с боковой или противоположной стороны, от той где подвешен провод СИП. Делается это для того, чтобы в случае его падения, он не утянул вас за собой.

Всю работу на опоре изначально нужно проводить в диэлектрических перчатках с надетыми поверх них брезентовыми рукавицами.
СИП может элементарно перетереться с течением времени в поддерживающем зажиме и потенциал фазы будет перенесен на крюк и бандажную ленту, до которых вы можете случайно дотронуться.

Если в процессе работы возможно соприкосновение с проводом СИП любых частей тела или экипировки, то эти участки провода необходимо закрыть защитными изолирующими накладками.

Для подключения нового отпаечного ввода (кабелем или другим проводом СИП, сечением 16мм2), ниже существующей линии устанавливается дополнительный крюк. Делается это с помощью бандажной ленты и скреп.
Очень подробный пошаговый разбор по работе с лентой и инструментом для этого, все ошибки монтажа рассмотрен в статье «Правила и ошибки при работе с бандажной лентой и выбор скреп».

Если на ж/б опоре есть отверстия или стойка изготовлена из дерева — применяют сквозные крюки. Бандажная лента в этом случае не нужна.

В анкерном зажиме закрепляется провод, при этом оставляется запас в виде шлейфа сантиметров 40-60 для подключения к основной магистральной линии. Анкер одевается на кронштейн.

После этого второй член бригады поднимается на фасад дома, натягивает ввод и отмеряет место установки другого анкерного зажима на конце ввода. Затем спустившись, на земле заводит СИП в зажим и крепит его в анкере. После чего закрепляет все на стене дома.

Весь монтаж, включая ввод провода в автомат или распредщиток, нужно выполнить до момента подключения концов на опоре.

Если у вас используется для ввода кабель, то первым делом вы должны его натянуть и закрепить от опоры до здания, использую несущий трос. Дальнейшее подключение происходит аналогично самонесущему проводу.

Чтобы отделить жилу от общего жгута на магистральный СИП устанавливаются разделительные клинья. Процесс подключения начинается с нулевого провода. Если же вы отключаете ввод под напряжением, то начинать нужно наоборот с фазы.

На самонесущем изолированном проводе найти ноль бывает проблематично, в отличие от ВЛ-0,4кв выполненных голыми проводами (там он обычно идет нижним).
Очень хорошо помогает в этом деле бесконтактный указатель напряжения.

Если на опоре выполнено повторное заземление, то можно сориентировать по нему. Та жила к которой подключен заземляющий спуск и есть ноль.

На жилу одевается прокалывающий зажим, в него же до упора заводится ноль отходящего ввода в дом. Изоляция с него не снимается.

Поддерживая зажим снизу, чтобы не допустить его перекоса на магистральной линии, начинаете затягивать верхнюю гайку. Затяжка происходит до момента срыва. Аналогично подключается и фазный проводник.

Прокалывающие зажимы устанавливаются на расстоянии 10см друг от друга. Хотя производители и уверяют что зажимы абсолютно надежные и верхняя срывная гайка изолирована от прокалывающих зубьев, для обеспечения безопасности, работа выполняется с применением изолирующего инструмента.

Почему все эти работы нужно обязательно выполнять в перчатках, причем поверх диэлектрических, для защиты резины еще одевают и брезентовые?

Зависит это от качества материала, производителя и погодных условий. В морозы такое случается чаще. Так что безопасность при данной работе должна быть превыше всего.

По окончании установки прокалывающих зажимов остается снять раздвижные клинья, спуститься с опоры, собрать инструмент и проверить наличие напряжения на вводном коммутационном аппарате в распредщитке.

Подавляющее большинство работ на линиях электропередач, в том числе смонтированных изолированными проводами, выполняют с отключением напряжения, созданием видимого разрыва токоведущих цепей, да еще и установкой переносного заземления на рабочем месте.

Однако встречается ряд ситуаций, когда требуется выполнить подключение кабельного ввода в дом с опоры линии электропередач, без снятия напряжения и необходимых отключений в комплектной трансформаторной подстанции.

Если ВЛ выполнена проводом СИП, данная задача несколько облегчается. Когда же может понадобиться подключиться к СИП под напряжением:

    от линии питаются ответственные потребители — школа, больница, дома с автономными системами отопления и т. д. Отключение таких потребителей требует долгих согласований или переводов питания на резервное электроснабжение.
    когда ради одного абонента не желательно, или экономически не целесообразно отключать несколько десятков или даже сотен других потребителей. Тем самым вы не допустите большого недоотпуска электроэнергии.
    зачастую встречается ситуация когда человек самостоятельно решает починить контакт на линии (на столбе или фасаде дома) не дожидаясь представителей электросетевой компании.

Типичный случай — отгорает ноль на вводе. Происходит это в выходной день, электрик в другом населенном пункте, КТП на замке. Напряжения дома нет и появляется желание залезть туда куда не нужно.

Делать это категорически запрещено и чревато не только штрафами, но и несчастным случаем.

Никакие деревянные лестницы, резиновые сапоги, садовые перчатки или пальцы обмотанные изолентой вместо диэлектрика, здесь вам не помощники.

Во-первых, такие работы должны делать только квалифицированные электромонтеры с соответствующей группой допуска по электробезопасности и прошедшие специальное обучение.
Во-вторых, когда у вас нет контакта на опоре, то это уже считается работой на высоте. И в этом должны принимать участие минимум два человека с соблюдением отдельных правил.

Если на земле напряжение вас может просто «дернуть», то вот на опоре тоже самое приведет к падению с высоты, а это минимум 6 метров! Поэтому данную работу должны выполнять только специалисты.

Есть мнение, подтвержденное многолетней практикой зарубежных компаний, что работы под напряжением в отдельных случаях, даже безопаснее чем с отключением питания. У французских электриков распространена поговорка: «Лучше работать под напряжением, зная об этом, чем без напряжения, полагая что его нет.»

Например если вы работаете в дачном хозяйстве, нет никаких гарантий, что кто-то из нетрезвых садоводов любителей, имеющих минимальные познания в электричестве, не придет на КТП и наплевав на все ваши технические мероприятия, самовольно включит отключенный рубильник.

А еще у очень многих стоят генераторы, которые они тут же запускают как только погаснет свет. И не факт, что при этом напряжение не пойдет в питающую линию.

Работая под напряжением, вы изначально применяете все защитные средства и действуете с максимально осторожностью и безопасностью.

    Первое что вы должны запомнить — любые работы для подключения к СИП под напряжением запрещены в дождливую или сырую погоду. Даже имея все средства защиты нельзя выполнять такие работы в дождь, при грозе, тумане, в темное время суток.
    Второе — запрещается работать в одежде с короткими или засученными рукавами, как бы жарко на улице не было. Только спецодежда с термозащитой.
    Использование соединения типа «орех» для подключения кабеля на фронтоне дома не допускается. Их вообще нельзя применять для подключения к СИП на улице. Более подробно об этом можно ознакомиться в статье «Как правильно соединить провода СИП между собой и с медным кабелем». Нужно пользоваться только заводскими прокалывающими зажимами.
    Данную работу можно выполнять только если автоматы питающие дом отключены, то есть вводной кабель или СИП находятся без нагрузки, на холостом ходу, и вся аппаратура после счетчика отключена.
    Вся работа делается строго по технологическим картам и с применением средств защиты: технологические карты от Ensto — скачать технологические карты от Niled — скачать

Перед началом работы нужно проверить устойчивость и целостность опоры на которую придется подниматься. При подъеме не хватайтесь за повторные заземления или крюки. Работать на опоре с приставных лестниц не рекомендуется, а натягивать провода и вовсе запрещено.

Длина таких лестниц должна быть не более 5 метров, а приставлять ее к столбу можно под углом 60-75 градусов.

Вы просто не сможете при таких условиях комфортно достать до верха опоры. А если потеряете равновесие, за что будете хвататься падая вниз?

Если в самом начале обнаружатся какие-либо повреждения или дефекты на ВЛИ — не надежное крепление крюка, поддерживающего или натяжного зажима, все работы следует немедленно прекратить.

Вот основной перечень средств защиты которые необходимо иметь при себе для подключения ввода к СИП под напряжением:

    перчатки диэлектрические и рукавицы брезентовые (кожаные)
    хлопчатобумажные перчатки
    указатель напряжения
    инструмент с изолирующими ручками
    защитная маска с каской
    когти, гаффы или лазы монтерские, в зависимости от типа опор
    пояс монтерский

А это инструмент необходимый для подключения и выполнения работы на опоре:

    зажим для СИП прокалывающий с изолированной срывной головкой
    веревка 20м (толщина 10мм)
    блочок
    клинья отделительные ST214 — 2шт
    нож электрика с изолированной ручкой
    изолированные ключи с головками для срыва гаек на зажимах
    держатель зажима ST34 (для Ensto)
    аптечка
    лопата, для подкопа основания опоры и проверки надежности ее установки
    прибор для проверки степени загнивания деревянной опоры ПОЗД

Минимальная же комплектация средствами защиты бригады, которая постоянно занимается работами под напряжением выглядит более чем внушительно:

Перво-наперво проводятся организационные мероприятия и получается разрешение от вышестоящего оперативного персонала на производство работ под напряжением.
Затем проверяется устойчивость и прочность опоры. Если она деревянная, то и степень ее загнивания.

Далее нужно обязательно проверить кабель или СИП который вы подключаете к дому, и убедиться в его исправности.

Если жилы в нем окажутся замкнуты или нарушена изоляция, то при подсоединение к магистральной линии, вы перед своими глазами рискуете создать реальное короткое замыкание! Особенно это касается если кабель не новый, а б/у.

Сопротивление изоляции проверяется мегаомметром на 1000 Вольт, а об отсутствие КЗ между жилами можно узнать с помощью обычного мультиметра.

После этого, один из двух работников поднимается по опоре, а второй ведет постоянный надзор и контролирует его работу. Подниматься на опору нужно с боковой или противоположной стороны, от той где подвешен провод СИП. Делается это для того, чтобы в случае его падения, он не утянул вас за собой.

Всю работу на опоре изначально нужно проводить в диэлектрических перчатках с надетыми поверх них брезентовыми рукавицами.
СИП может элементарно перетереться с течением времени в поддерживающем зажиме и потенциал фазы будет перенесен на крюк и бандажную ленту, до которых вы можете случайно дотронуться.

Если в процессе работы возможно соприкосновение с проводом СИП любых частей тела или экипировки, то эти участки провода необходимо закрыть защитными изолирующими накладками.

Для подключения нового отпаечного ввода (кабелем или другим проводом СИП, сечением 16мм2), ниже существующей линии устанавливается дополнительный крюк. Делается это с помощью бандажной ленты и скреп.
Очень подробный пошаговый разбор по работе с лентой и инструментом для этого, все ошибки монтажа рассмотрен в статье «Правила и ошибки при работе с бандажной лентой и выбор скреп».

Если на ж/б опоре есть отверстия или стойка изготовлена из дерева — применяют сквозные крюки. Бандажная лента в этом случае не нужна.

В анкерном зажиме закрепляется провод, при этом оставляется запас в виде шлейфа сантиметров 40-60 для подключения к основной магистральной линии. Анкер одевается на кронштейн.

После этого второй член бригады поднимается на фасад дома, натягивает ввод и отмеряет место установки другого анкерного зажима на конце ввода. Затем спустившись, на земле заводит СИП в зажим и крепит его в анкере. После чего закрепляет все на стене дома.

Весь монтаж, включая ввод провода в автомат или распредщиток, нужно выполнить до момента подключения концов на опоре.

Если у вас используется для ввода кабель, то первым делом вы должны его натянуть и закрепить от опоры до здания, использую несущий трос. Дальнейшее подключение происходит аналогично самонесущему проводу.

Чтобы отделить жилу от общего жгута на магистральный СИП устанавливаются разделительные клинья. Процесс подключения начинается с нулевого провода. Если же вы отключаете ввод под напряжением, то начинать нужно наоборот с фазы.

На самонесущем изолированном проводе найти ноль бывает проблематично, в отличие от ВЛ-0,4кв выполненных голыми проводами (там он обычно идет нижним).
Очень хорошо помогает в этом деле бесконтактный указатель напряжения.

Если на опоре выполнено повторное заземление, то можно сориентировать по нему. Та жила к которой подключен заземляющий спуск и есть ноль.

На жилу одевается прокалывающий зажим, в него же до упора заводится ноль отходящего ввода в дом. Изоляция с него не снимается.

Поддерживая зажим снизу, чтобы не допустить его перекоса на магистральной линии, начинаете затягивать верхнюю гайку. Затяжка происходит до момента срыва. Аналогично подключается и фазный проводник.

Прокалывающие зажимы устанавливаются на расстоянии 10см друг от друга. Хотя производители и уверяют что зажимы абсолютно надежные и верхняя срывная гайка изолирована от прокалывающих зубьев, для обеспечения безопасности, работа выполняется с применением изолирующего инструмента.

Почему все эти работы нужно обязательно выполнять в перчатках, причем поверх диэлектрических, для защиты резины еще одевают и брезентовые?

Зависит это от качества материала, производителя и погодных условий. В морозы такое случается чаще. Так что безопасность при данной работе должна быть превыше всего.

По окончании установки прокалывающих зажимов остается снять раздвижные клинья, спуститься с опоры, собрать инструмент и проверить наличие напряжения на вводном коммутационном аппарате в распредщитке.

Электрификация большинства садоводческих некоммерческих товариществ (СНТ) и прочих дачных поселков, включавшая в себя монтаж воздушных линий (ВЛ), производилась несколько десятилетий назад. Для этих целей применялись преимущественно наиболее дешевые и доступные неизолированные алюминиевые (А) и сталеалюминевые (АС) провода, на тот момент времени вполне удовлетворявшие требованиям, так как нагрузка на электросети и проводники была не слишком большой.

В последнее время число мощных электроприборов, используемых в дачных поселках и сельской местности резко увеличилось, в результате чего выросла и нагрузка на проводники. В некоторых случаях это потребовало монтажа дополнительных линий на те же опоры. Кроме того, многие провода пришли в негодность в результате физического износа, что увеличивает риск их обрыва и замыкания.

В связи с этим замена старых проводов в СНТ на СИП (самонесущие изолированные провода), а также несущих столбов стала весьма актуальной проблемой, которая требует скорейшего решения.

Недостатки голых проводов старых воздушных линий:

  • сильная изношенность ввиду длительного срока службы.
  • высокая вероятность поражения электрическим током при обрыве проводов или контакте с ними при выполнении ремонтных и строительных работ, обрезке деревьев и т.п.
  • велик риск замыкания проводов при их соприкосновении из-за сильного ветра.
  • обледенение и налипание снега на токоведущие жилы влечет за собой снижение энергетической эффективности их использования и повышает риск обрыва.

Преимущества СИП (самонесущих изолированных проводов)

  • каждая токоведущая жила провода покрыта слоем изоляции, что исключает их замыкание между собой, с нейтралью или землей.
  • повышенная прочность жил и изоляции сокращает вероятность обрыва провода.
  • при случайном контакте с проводом не происходит поражения электрическим током.
  • исключена возможность хищения электроэнергии путем наброса проводов на ВЛ.
  • устойчивость к ультрафиолетовому излучению, сложным погодным условиям и перепадам температур
  • наличие изоляции препятствует обледенению и налипанию снега на провода
  • длительный срок службы (40-50 лет)

Экономическое обоснование замены оголенных проводов на СИП

Даже несмотря на то, что стоимость самонесущих изолированных проводов несколько выше, их применение полностью оправдывает себя с экономической точки зрения. Практика показывает, что замена оголенных проводов на СИП приводит к снижению энергетических потерь и эксплуатационных затрат на обслуживание ВЛ. Монтаж упрощается и удешевляется за счет возможности увеличения длины пролета, установки менее высоких опор, уменьшение безопасного расстояния до ВЛ от различных препятствий и даже прокладки проводов по фасадам зданий (ГОСТ Р 52373-2005, п. 10.3). При монтаже нет необходимости применять изоляторы и сложные подвесы, а подключение новых потребителей к сети может производиться без отключения прочих абонентов.

Замена голых (неизолированных) алюминиевых и сталеалюминиевых проводов и столбов опор ВЛ в садовом товариществегарантирует всем его обитателям не только бесперебойное электроснабжение, но и высокий уровень безопасности. Неожиданный обрыв провода, находящегося под напряжением, представляет серьезную угрозу жизни и здоровью людей и домашних животных. Именно поэтому в случае обнаружения повреждения ВЛ, изоляторов, элементов подвеса или перехлеста проводов необходимо как можно скорее устранить неисправность и предотвратить возможность её появления в дальнейшем путем замены крепежных устройств, проводов или опор.

Как правильно натянуть СИП 2х16 от опоры к частному дому ?

Пролет Сип для отвода к дому должен быть не длиннее 25 метров иначе нужно будет ставить дополнительную опору. Все натягивается от руки с небольшим провисом до 100 — 150мм. На столбе крепим анкер на крюк, вставляем кабель СИП в анкер и зажимаем клином. Затем на крюк дома крепится второй анкер, продеваем провод СИП слегка прижав клином, подтягиваем и зажимаем окончательно.

Как и чем соединять СИП с существующим вводом в дом и к магистральным проводам?

Соединение осуществляется ответвительными зажимами ( проколы ). При электропитании в 220 вольт, используется СИП двухжильный, как следствие понадобится два прокалывающих ответвительных зажима (нулевой и фазный проводник). Если ввод в дом 380 вольт, используется СИП четырёхжильный, значит зажимов потребуется 4 штуки (нулевой проводник и 3 фазных).

Какой выбрать, провод СИП или кабель? Какие провода от столба к дому следует использовать?

Очень часто, приходиться сталкиваться с просьбой подключить дом к электросетям кабелем заказчика это ВВГ, ПВС, ПРОВОД NYM в совокупности с нержавеющим тросиком. Это не только небезопасно, но используется данный кабель для других целей. Современное, надежное и экономически обоснованное решение- СИП провод.

Можно ли своими силами натянуть СИП провод по опорам магистрали ?

Когда нужно протянуть Сип кабель по опорам, в случае замены старого кабеля или прокладке новой трассы в поселках, дачных товариществах, используется СИП-2 или СИП-1 сечением не менее 3х50. Прокладка кабеля осуществляется с помощью лебедки по прокаточным роликам с последующей натяжкой и креплением. Осуществить данное мероприятие без навыков и специальных приспособлений затруднительно и имеет последствия в виде обрыва анкеров, подвесов, и завала опор ЛЭП.

Подключение СИП напрямую к автомату или счетчику технически не правильно

Рейтинг: 5 / 5

Пожалуйста, оцените
Оценка 1Оценка 2Оценка 3Оценка 4Оценка 5


СодержаниеКакие можно сделать выводы в разрезе планирования обустройства электроцепи и подвода энергии к дому?Посмотрите видео монтаж провода СИП к дому, для наглядности;

Самонесущий изолированный провод (сокращенно – СИП) давно стал частью современной электротехники.

Он представляет собой кабель из нескольких проводов и выполняет функцию передачи электрической энергии в отдельную электрическую цепь или будучи ее частью.

Для этого внутри кабеля имеются заизолированные провода (жилы) с несущими элементами или без них. Возможны варианты без наличия изоляции отдельных проводов, но провода с «фазой» обязательно защищены.

Производится СИП на срок службы от 40-45 лет. Он прост в установке и выполняет целостную защиту находящихся рядом людей от сетевого напряжения до 1000 В. Благодаря этому, а также крайней неприхотливости в эксплуатации СИП снискал применение на самых различных объектах и сооружениях.

Как электрики со стажем и поездившие по всей Минской области (Минск – наш «домашний» регион) мы видели предостаточно случаев, когда как электрики, так и самостоятельные хозяева устанавливают СИП в качестве проводника напряжения до 1 кВ – непосредственно подключая провод к автоматическому выключателю или счетчику электроэнергии.

Спешим отметить: это не является безопасным. Или даже так: это не является целесообразным с точки зрения экономии. С технической точки зрения это некорректно и способно привести к выходу СИП из строя и последовательному возникновению материального ущерба и вреда человеческому здоровью.

Главный технический критерий проводника – его рабочее сечение. Для СИП это значение составляет от 16 квадратных миллиметров. Возможностей у такого кабеля хватит для запитывания жилого дома или хозяйственной постройки – при условии, что в электросети не будет излишне мощных потребителей.

Так, «классическими» считаются СИП-4 (четырехжильный кабель сечением 16 мм2 под ввод трёх фаз, 400 В) и СИП-2 (двухжильный с 16 мм2 под 230 В одной фазой). Главная сложность установки даже двухжильного кабеля – необходимость прикладывания значительных усилий на подъем и сгибание по месту.

Дальше следует кардинальное несоответствие. По требованиям безопасности электросети, размещаемые в здании, следует обустраивать из материалов, которые не являются горючими.

Производство СИП задействует опасный в этом отношении полиэтилен.

Как следствие, введение и прокладывание СИП внутри сооружения до щитка не допускается. Сфера применения кабеля СИП – создание воздушной линии передачи электроэнергии.

Для подвода от опоры ЛЭП к зданию следует заканчивать СИП на внешней стене – закрепляя его на кронштейне (к примеру, из арматуры). Между щитком, в котором устанавливается счетчик и предохранительные устройства, выполняется промежуточная линия.

Оптимальный материал для нее – медь.

Соединение этой линии с СИП рекомендуется с помощью специально созданных для этого зажимов прокалывающего типа и с головками срывного типа. Они обрабатываются антикоррозионным веществом и комплектуются уплотнениями.

Если распределительный щит находится снаружи на стене, подключение СИП не допускается напрямую к клеммам учетного прибора. Суть запрета на такое подключение – необходимость в отключении устройством коммутационного типа.

Соответственно, СИП монтируется винтовым способом.

Однако ввиду наличия двух и более жил внутри кабеля при выполнении сдавливания (воздействие, налагаемое на кабель при сжатии крепежом) возникает опасность в виде потенциального плохого контакта, местном повышении температуры и плавлении изоляционных материалов.

Это приведет к полной потере контакта или короткому замыканию (и выходу из строя потребителей электроэнергии как следствие).

Технически корректный способ такого соединения – опрессовывание кабеля наконечником. Промышленность специально изготавливает различные серии алюминиевых наконечников для СИП и прочих изделий.

После зажатия второй конец переходника легко устанавливается в зажим коммутатора.

Какие можно сделать выводы в разрезе планирования обустройства электроцепи и подвода энергии к дому?

1.       СИП подходят исключительно для размещения вне сооружений, монтировать их следует без излишнего загибания.

2.        Крепление кабеля – методом подвешивания на кронштейны.

3.       Нельзя соединять СИП и счетчик напрямую.

4.       Для соединения различных кабельных изделий рекомендуется применять наконечники с опрессовыванием.

5.       Между счетчиком и щитком и находящимся на улице кабелем оптимально применение отрезка медного провода достаточной мощности.

При учете данных моментов будет получена максимальная надежность.

Посмотрите видео монтаж провода СИП к дому, для наглядности;

Понравился материал? поделись им.


Jelektrik.By

Статьи

Электричество

Добавить комментарий
Rating:

( 11 Ratings )

Как настроить SIP Trunking?

При переходе на SIP-транкинг важно знать, что происходит за кулисами. После того, как вы выбрали провайдера для перехода с ISDN на SIP, на этом пути есть несколько ключевых этапов.

Как ИТ-менеджер, вы являетесь точкой отсчета в своем бизнесе для всего SIP. Хотя у вас будет полная поддержка вашего нового поставщика услуг, ожидается, что вы всегда будете в курсе событий. Мы выделили пять ключевых элементов настройки SIP-транков, чтобы предоставить вам расписание событий, которые вы должны ожидать при настройке вашего SIP-соединения.

Требования

Этап сбора требований является наиболее важной частью любой настройки SIP. Вероятно, вы переходите с ISDN. Это означает, что ваша устаревшая телефонная система будет ограничивать количество вызовов количеством линий ISDN, которые вы используете в своем здании.

При настройке SIP вы можете указать необходимое количество одновременных вызовов. Если у вашего интернет-соединения есть полоса пропускания, которая может быть предоставлена, ваше SIP-соединение может предложить столько вызовов, сколько вам действительно нужно, а не столько вызовов, сколько могут предложить ваши магистрали ISDN.

Удовлетворить это требование можно, проанализировав самый высокий пик ваших одновременных вызовов, а затем допустив некоторое превышение, чтобы использовать большее количество доступных линий.

При переходе с ISDN на SIP еще одним важным требованием является совместимость существующего оборудования. Во-первых, вам нужно проверить, совместима ли ваша текущая телефонная система с SIP. Во-вторых, у вас может быть выбор других устройств, работающих от ваших соединений ISDN и PSTN. Проверьте наличие факсов, будильников и терминалов кредитных карт, чтобы убедиться, что они совместимы с SIP или нуждаются в адаптере или шлюзе.

После того, как вы выполните эти требования, вам необходимо убедиться, что у вас есть достаточная пропускная способность и легко настроенная сеть.

Пропускная способность и сеть

Чтобы определить, какая пропускная способность вам нужна, используйте простой метод: 1 МБ/с на 10 одновременных вызовов. Это объем полосы пропускания, который вы в идеале должны выделить для своего SIP-трафика. Ваш интернет-провайдер должен помочь с созданием выделенной VLAN для голосового трафика. Предоставляя это, вы гарантируете, что на ваши голосовые вызовы не повлияют другие приложения, которым требуется высокая пропускная способность.

В дополнение к распределению пропускной способности ваша сеть должна быть настроена так, чтобы SIP-трафик работал без помех со стороны других сетевых компонентов. Вот некоторые ключевые элементы, на которые следует обратить внимание при настройке SIP-транкинга:

  • Убедитесь, что задержка в сети не менее 150 мс — это гарантирует, что качество связи не пострадает от повторения или задержки речи
  • Убедитесь, что дрожание вашей внутренней сети составляет менее 100 мс — это гарантирует, что вы не столкнетесь с задержкой передачи голоса
  • Убедитесь, что ваш маршрутизатор и брандмауэр совместимы с SIP — более старые модели могут быть не настроены для пропуска SIP-трафика

Если ваша сеть еще не находится на этом уровне, это необходимо сделать перед настройкой магистралей SIP. Изменения в сети, обновления и упреждающий мониторинг – это лишь несколько моментов, на которые следует обратить внимание при подготовке к установке SIP. Рекомендуется связаться со своим поставщиком услуг, чтобы узнать, может ли он помочь с оценкой готовности сети.

Конфигурация

Когда ваши требования определены и ваша сеть готова к работе с SIP, ваши соединительные линии можно настроить. В отличие от установок ISDN, к которым вы, возможно, привыкли, SIP настраивается удаленно вашим поставщиком услуг.

Вам потребуется подключить локальное интернет-соединение к АТС. Это потребует простого подключения кабеля Ethernet от вашего маршрутизатора или брандмауэра к вашей АТС. После подключения конфигурация SIP будет направлять все голосовые передачи через ваше интернет-соединение на вашу телефонную систему. Когда установлена ​​выделенная SIP VLAN, трафик вызовов не прерывается.

Здесь вы можете применить качество обслуживания (QoS). QoS — это описание или измерение общей производительности службы SIP. Это приложение позволяет вашей сети всегда обеспечивать наилучшую производительность, доступную в вашей сети.

Тестирование

Прежде чем ваши номера будут перенесены в действующую службу, для ваших магистралей SIP можно настроить специальную среду тестирования. Тестирование SIP проводится, чтобы убедиться, что каждый заданный сценарий вызова проверен для вашей среды SIP.

Несмотря на то, что технология SIP испытана и протестирована, важно протестировать выделенный раздел. Выполнив серию стандартных сценариев вызовов, вы можете быть уверены, что ваша УАТС готова к использованию с вашими SIP-транками. Если у вас есть какие-либо другие устройства, такие как факс или будильник, вы можете проверить, чтобы убедиться, что SIP-соединение будет работать после того, как все ваши номера и устройства будут переведены на активное соединение.

Портирование

Завершающим этапом настройки SIP-транка является портирование ваших номеров. Это процесс, когда ваши телефонные номера покидают свою текущую инфраструктуру ISDN и переходят на SIP-платформу вашего нового провайдера.

На этапе планирования переноса требуется взаимодействие между вашим старым и новым поставщиком услуг. Обмениваются такой информацией, как адрес, номера для переноса и согласованная дата.

В день переноса номера начнут переноситься на ваш новый сервис. Ваш провайдер будет готов предоставлять обновления по мере возникновения изменений. Ваши номера начнут перемещаться из одной сети в другую в указанное время порта. В зависимости от объема переносимых номеров этот процесс может быть коротким или длительным.

После того, как все номера будут перенесены из одной сети в другую, ваша установка ISDN будет избыточна в сети. Все устройства, ранее подключенные к вашим услугам PSTN и ISDN, должны быть переключены, чтобы продолжить обслуживание.

Теперь, когда вы знакомы с процессом настройки SIP-транкинга, пришло время настроить пакет в соответствии с вашими требованиями. Читайте дальше, чтобы узнать, как выбрать провайдера SIP-транкинга, который наилучшим образом соответствует вашим потребностям, и узнать, какие пакеты доступны.

Решено — удаленный SIP транк

Статус
Закрыто для дальнейших ответов.
