Как подключить вентилятор в ванной: схема, видео, фото

• Статья
• Видео

Ванная по определению храм чистоты и свежести. Но это не всегда так, если в ней плохая вентиляция или вообще отсутствует. Тогда из храма чистоты комната превращается в рассадник плесени, грибов и насекомых, которые комфортно себя чувствуют во влажной атмосфере и сырости, а это несет в себе потенциальную угрозу обитателям квартиры. В этой статье мы расскажем, как подключить вентилятор в ванной комнате своими руками, предоставив возможные схемы подключения, а также советы по установке.

• Проверяем естественную вентиляцию
• Выбираем схему подключения
• От лампочки
• От выключателя
• Через автоматику
• Производим монтаж

Проверяем естественную вентиляцию

Первым делом нужно найти душник — шахту вентиляции и обследовать ее на отсутствие препятствий оттока воздуха. Также перед тем как подключить бытовой вентилятор, рекомендуется почистить вентиляцию, убрать паутину, мусор и скопившуюся там пыль.

С помощью зажженной свечи проверяем наличие потока воздуха, пламя должно отклонится в сторону шахты при поднесении ее к вентиляционному отверстию. Чтобы узнать достаточная ли вентиляция без специальных приборов, можно приложить лист бумаги к душнику и отпустить. Если он продолжает висеть, поток воздуха присутствует. Упал, значит поток очень слаб или отсутствует. Методика проверки предоставлена на фото ниже:

Если нет естественной вентиляции необходимо обратиться в специальную службу или ЖЭК. Если есть, но ее не хватает, есть смысл установить дополнительный вентилятор в воздушный канал. На сегодняшний день на рынке представлен огромный ассортимент всевозможных вентиляторов на любой вкус и цвет, отличающихся принципиально и видом. Для бытовых условий эксплуатации чаще всего устанавливают осевой кулер.

Определившись с размером и фирмой производителем, приступим к установке вентилятора своими руками. Сразу же обращаем ваше внимание на то, что данная инструкция подойдет как для монтажа в ванной и туалете, так и для кухни, где часто используют небольшой кулер вместо вытяжки.

Выбираем схему подключения

Прежде всего необходимо подвести питание к будущему агрегату. Лучше всего это сделать на этапе ремонта, спрятав кабель в стену. В противном случае проводник придется прятать в декоративный короб, после чего подключить к розетке через вилку.

Существует несколько схем подключения вентилятора в ванной к сети 220 вольт:

• параллельно освещению;
• отдельным выключателем;
• через таймер или датчик.

От лампочки

Самый бюджетный вариант — это подключение к светильнику. В этом случае кулер включается одновременно со светом, и работает до тех пор, пока горит свет.

Огромный плюс такой схемы подключения — это простота исполнения и относительная дешевизна, но есть недостаток, это работа вентилятора когда этого не требуется, во время водных процедур создается сквозняк, недостаточное время проветривания помещения, в результате чего приходится оставлять освещение на дополнительное время. Кроме того такой режим работы снижает ресурс двигателя, поскольку запуск мотора сопровождается износом электрической части и механической. А частое включение и выключение его сокращают.

От выключателя

Чтобы исключить бестолковую работу вытяжки — нужно подключить вентилятор через отдельный выключатель, который может находиться как на самой решетке вытяжки, так и в виде отдельной клавиши на стене. Этот вариант подключения вентилятора более затратный по сравнению с предыдущим, поскольку длина кабеля увеличивается и схема становится сложнее. Кроме того подключение не нужно производить от светильника, достаточно сделать такую же схему, как и на освещение, только вместо лампочки будет вытяжка.

Подключение вентилятора отдельной линией через двухклавишный выключатель лучше с эксплуатационной стороны, т.к. двигатель вытяжки работает только тогда когда нужен, при этом свет ванной можно выключить, самостоятельно регулировать время работы вытяжки. Недостаток — есть вероятность забыть про кулер и он будет работать неоправданно долго.

Через автоматику

В последнее время в борьбе за покупателя производители стали снабжать свои устройства элементами автоматики — таймерами и датчики влажности.  Очень удачное решение, как нам кажется, вытяжка с таймером. Схема монтажа сравнима по сложности со схемой подключения вентилятора через выключатель.

Подключить устройство нужно через три провода, два питание 220 вольт, а третий сигнальный провод, от лампы освещения. Алгоритм работы сводится к включению вместе с освещением, и отключению через заданное время (3—30 минут) после отключения света. Этого времени должно хватить для проточной вентиляции ванной комнаты.

Также на рынке присутствуют модели с обратным режимом. Мотор не включится пока горит свет, и начинает работать после того, как освещение отключат, на время, заданное таймером.

Производим монтаж

Производители побеспокоились о легкости подключения и монтажа вентилятора в ванной комнате. Сняв лицевую решетку, нам открываются элементы крепления и коммутации. Подключить вентилятор к сети 220 В можно через клеммную колодку. При подключении нужно обязательно соблюдать цветовую маркировку проводов. Ноль всегда синий, а фаза, как правило, белого, красного либо черного цвета.

Как видите, подключить провода достаточно просто и тут сложно что-то перепутать. Производить установку вентилятора в ванной или туалете можно как на дюбеля, которые идут в комплекте, так и на строительный герметик либо клей, если нет возможности просверлить отверстия в керамической плитке.

Более подробно узнать о том, как установить вентилятор в ванной комнате своими руками, вы можете, просмотрев видео, которые мы предоставили ниже:

Монтаж на стену из плитки

Крепление корпуса на подвесном потолке реечного типа

Надеемся вам понравилась наша статья, и вы узнали все необходимое для того, чтобы подключить вентилятор в ванной комнате своими руками!

Будет интересно прочитать:

• Как подключить вытяжку на кухне
• Почему в ванной комнате бьет током
• Схема подключения двухклавишного выключателя

Монтаж на стену из плитки

Крепление корпуса на подвесном потолке реечного типа

Adblock
detector

Установка и подключение вытяжного вентилятора в ванной или туалете своими руками

Проблема вентиляции в ванной комнате и туалете довольно часто появляется в многоквартирных домах. Каналы естественной вентиляции в таких зданиях нередко бывают повреждены, вследствие чего не могут выполнять свои функции. Кроме этой проблемы, в зданиях старой постройки при прокладывании вентиляционных каналов расчет воздухообмена производился с учетом деревянных окон, но никак не пластиковых, не пропускающих и грамма воздуха снаружи. Поэтому, чтобы улучшить проветривание в квартире и в санузле, в частности, выполняется установка вентилятора в ванной.

Содержание

• 1 Проверка естественной вентиляции
• 2 Выбор вытяжного кулера
• 3 Схемы подключения
  • 3.1 Подключение от лампочки
  • 3.2 Подключение через отдельный выключатель
  • 3.3 Кулер с таймером
  • 3.4 Аппарат с датчиками
• 4 Настенный монтаж
• 5 Потолочная установка

Проверка естественной вентиляции

Перед тем, как установить вентилятор в ванной, необходимо определить, насколько хорошо работает естественная вытяжка. Делается это простым способом: возьмите лист тонкой бумаги или разверните салфетку; откройте форточку в любой комнате; приложите бумагу к отверстию вытяжки. Если салфетку сразу же притянуло к отверстию – это значит, что естественная вытяжка работает правильно. В случае, если салфетка не притягивается, то следует задуматься об установке вентилятора в ванной комнате.

Проверить эффективность вытяжки можно, если поднести к отверстию зажженную спичку или зажигалку. Если пламя сильно отклоняется в сторону канала, то вентиляция работает нормально. В противном случае, при слабом отклонении пламени или если оно горит ровно, потребуется вытяжной кулер.

Застой воздуха в ванной или туалете приводит к образованию повышенной влажности в помещении и, как следствие – к появлению грибка на стенах. Насколько вреден для здоровья человека плесневой грибок, говорить вообще не стоит.

Если вы убедились, что вентиляционный канал засорен, то его можно прочистить, опустив в него гирю конусообразной формы. Если по каким-либо причинам вы этого не можете сделать, обратитесь в коммунальную службу, они подскажут, в какую организацию нужно подать заявку.

Выбор вытяжного кулера

Перед тем, как провести монтаж вентилятора в ванной, необходимо сделать замеры ширины, высоты и глубины отдушины и записать полученные данные. Исходя из этой информации, следует выбирать вентиляторы в магазине.

Расчет мощности кулера очень важен перед покупкой вытяжки. По санитарным нормам, воздух в ванной комнате должен поменяться 6-8 раз в течение 1 часа, и вентиляторы должны справляться с такой задачей. Расчет мощности производится по следующей формуле: L = V * K, где L – это объем воздуха для полного воздухообмена (м³/ч), V – объем помещения, а K – коэффициент воздухообмена (сколько раз воздух должен смениться за 1 час).

Пример расчета: Длина комнаты – 2,5 м, ширина – 3,2 м, высота 2,8 м. Узнаем объем помещения: V = 2,5 * 3,2 * 2,8 = 22,4 м³. Далее, подставляем полученный результат в формулу: L = 22,4 * 8 = 179,2 м3/ч. Исходя из расчета, кулер должен за 1 час пропустить через себя 179,2                м3/ч воздуха. При выборе прибора рекомендуется остановиться на той модели, которая будет по мощности на 20% превышать расчетную. То есть, агрегат должен иметь запас мощности. В данном случае, для установки вентилятора в туалете или ванной с таким объемом, будет достаточно кулера с производительностью 200 м3/ч.

Данные расчеты также актуальны, если у вас появится желание поставить вентилятор на кухне.

Установка вытяжного вентилятора в ванной регламентируется нормами допустимого шума. Поскольку при повышении мощности аппарата неизбежно повышается его шумность, то при выборе агрегата следует придерживаться норматива: сила звука от работы кулера не должна превышать 30 дБ.

Схемы подключения

Для подключения вытяжного вентилятора в санузле существует 4 схемы. Но, если вы будете проводить монтажные работы и манипуляции с электрической проводкой своими руками, позаботьтесь, в первую очередь, о правилах безопасности. Необходимо выключить нужный рубильник на электрощите, чтобы в том месте, где вы будете работать, на проводке не было напряжения.

Все схемы предназначены для трех- или двужильной проводки. Если проводка двужильная, то агрегаты подключаются без заземления.

Подключение от лампочки

Схема подключения вентилятора в ванной, подразумевающая подсоединение к осветительному прибору, довольно проста и показана на рисунке ниже.

Единственный недостаток такого подключения в том, что вентиляция будет работать только при включенной лампочке.

Подключение через отдельный выключатель

Чтобы избежать вышеописанного недостатка, существует способ подключить кулер через выключатель. Схема подсоединения проводов в данном случае также не отличается сложностью, и то, как подключить вентилятор в ванной к выключателю, понятно даже не специалисту.

Для подключения оборудования по данной схеме потребуется устанавливать двухклавишный выключатель. Одна клавиша будет использоваться при включении освещения, вторая – для запуска вытяжки. Потребуется провести к кулеру “нулевой” провод, подсоединившись к “нулю” лампочки, который проложен от распределительной коробки. Фазу от распределительной коробки необходимо подвести к выключателю и соединить с двумя контактами, идущими к кулеру и лампочке.

Кулер с таймером

Кулеры, оснащенные таймером, намного удобнее эксплуатировать. Но и стоимость у такого оборудования выше. Схема подключения вентилятора с таймером показана ниже.

Кулер, оборудованный таймером, работает по следующему принципу:

• при включении освещения запускается работа агрегата;
• после выключения лампочки, вентилятор с таймером еще продолжает работать некоторое время (заранее установленное), удаляя излишнюю влажность и запахи из ванной или туалета, после чего отключается.

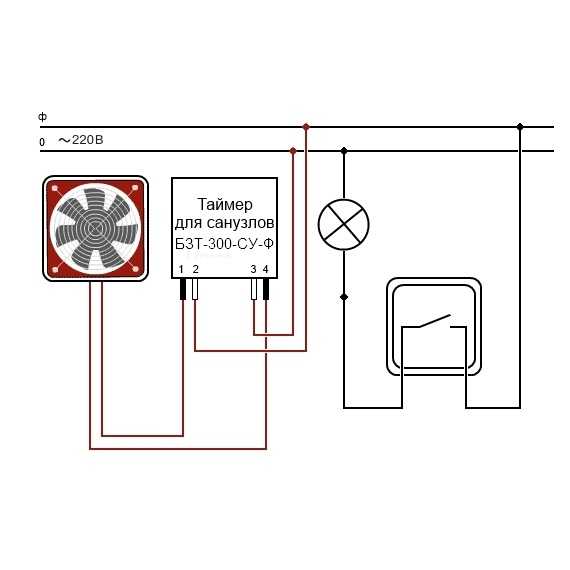

Подключение вентилятора с таймером производится при помощи четырех проводов: L – фаза от распределительной коробки, LT – провод от выключателя лампочки, провод заземления и N – “ноль”.

Аппарат с датчиками

Если вы планируете установку и подключение вентилятора в ванной, то стоит обратить внимание на устройства, оборудованные датчиками влажности или движения. Работа таких вентиляторов в ванной и туалете полностью автономна, и не требует от вас никакого участия.

Для туалета будет достаточно установленного аппарата с датчиком движения и таймером. При входе человека в туалет, датчик в агрегате обнаружит движение и включит вытяжку. При выходе человека из санузла, датчик подаст команду на отключение, но аппарат отключится лишь по истечении времени, установленного на таймере.

Установить в ванной комнате такой агрегат, как вентилятор с датчиком влажности — значит принять идеальное решение в борьбе с сыростью в данном помещении. Если влажность в комнате повысится до максимально установленных пределов, кулер автоматически начнет работать. После достижения показателей нормальной влажности агрегат остановится. Благодаря этому датчику, в ванной всегда будет свежо и сухо.

На следующем рисунке показана схема, которая поможет вам установить вытяжной вентилятор, оборудованный датчиками.

Настенный монтаж

Под декоративной панелью вентиляторов находятся отверстия для крепления корпуса к стене или потолку. Поэтому следует приложить аппарат к отверстию отдушины (иногда приходится отдушину расширять) и карандашом наметить места для сверления.

Далее, в местах где вы поставили отметки, необходимо просверлить отверстия, используя перфоратор или ударную дрель. Для последней обязательно использование сверла с напайкой “по бетону”. После просверливания отверстий, забейте в них пластиковые дюбели, вставьте кулер в отдушину и закрепите его саморезами.

Внимание! Перед тем, как подключить вентилятор в туалете или в ванной, не забудьте отключить общий рубильник на вашу квартиру или автоматы под электросчетчиком.

Теперь, когда оборудование установлено, можно подсоединить провода, пользуясь схемами, приведенными выше.

Существует еще один вариант, с помощью которого можно установить вентилятор в туалете или в ванной без использования электроинструмента:

• приобретите в магазине жидкие гвозди или силиконовый клей;
• зачистите поверхность стены в месте крепления кулера от штукатурки или побелки;
• нанесите вокруг отдушины клей с помощью пистолета или выдавливая его рукояткой молотка;

• вставьте кулер в отдушину и проверьте горизонталь, используя уровень;
• зафиксируйте аппарат в таком положении скотчем;
• через 2-3 часа, фиксацию можно снять;
• после подключения проводов и возвращения декоративной панели на место, установка вентилятора в ванной закончена.

Для наглядности и лучшего усвоения материала, можно посмотреть следующее видео.

Потолочная установка

Вытяжной вентилятор в ванной или в туалете может быть установлен и на потолке (натяжном или подвесном).

Потолочное размещение нередко используется в частных домах, когда вентиляционный канал можно провести сквозь потолок и проложить по чердаку. В таких случаях рекомендуется использование канальных вентиляторов, которые размещаются также на чердаке.

В случае натяжного потолка или подвесного, ситуация немного усложняется. Разумнее будет, если вы, перед установкой разного рода потолков, приготовите место под монтаж оборудования. К гипсокартону решетку или кулер можно прикрутить с помощью дюбеля “бабочки”. В случае с натяжным потолком, оборудование крепится к установленной заранее подставке.

Если натяжной потолок уже смонтирован, то для установки кулера и проведения всех коммуникаций придется его демонтировать.

Конечно, демонтировать подвесной потолок – задача довольно непростая, и мало кто на это пойдет ради монтажа вентилятора. Существует 2 решения:

• можно попытаться протянуть провода через предварительно сделанное отверстие в нужном месте, после чего его заделать, чтобы оно стало незаметным;
• провести от подключаемого агрегата проводку прямо по потолку, и скрыть ее кабель-каналом.

В любом случае, при самостоятельной установке вентиляционного оборудования важно последовательное выполнение вышеописанных операций без спешки, с соблюдением правил безопасности и с большой аккуратностью, особенно, если монтаж производится на натяжном потолке.

Как установить вытяжной вентилятор в ванной

От

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 26.07.22

Рассмотрено

Дин Бирмайер

Рассмотрено
Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s
Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Установка вентилятора в ванной комнате — это решение, которое вам нужно для пространств, которые, кажется, никогда не высыхают. Насыщенный влагой воздух — враг краски для ванной комнаты, окон, дверей, подоконников и тканей, таких как полотенца и шторы. Удаление влаги и запахов из ванной комнаты делает ванную комнату более приятной для всех.

В то время как установка вытяжного вентилятора в ванной комнате — не самый простой проект по благоустройству дома, основная часть работы сосредоточена вокруг физических трудностей, связанных с стоянием на лестнице и работой над головой, наряду с более сложной работой, связанной с сидением на чердаке в пыльной одежде. маска или респиратор. Помимо физической работы, установка вытяжного вентилятора в ванной несложна для понимания, так как она включает в себя только один источник питания 120 В и один гибкий воздуховод длиной не более 6 футов.

Совет

Согласно многим строительным нормам и правилам, вытяжные вентиляторы в ванных комнатах не требуются. Окно в ванной площадью не менее 3 квадратных футов, открывающееся наполовину, может заменить вытяжные вентиляторы во многих муниципалитетах. В разделе R303 Международного жилищного кодекса обсуждаются правила освещения и вентиляции. Если вы хотите использовать окно вместо вентилятора, уточните этот план в местном отделе разрешений.

Два вопроса часто беспокоят домовладельцев, берущихся за этот проект: питание и вентиляция наружу. Большинство вентиляторов для ванных комнат используют электрические линии переменного тока 120 В. В этих инструкциях содержатся советы по поиску электрических кабелей под напряжением и прокладке их в правильном месте.

Вентиляция означает, что после того, как воздух из ванной комнаты втягивается в вытяжной вентилятор, он выдувается через подсоединенный гибкий воздуховод и выходит из дома через отверстие в стене дома или на крыше. Поскольку это новая установка, а не замена, в вашей ванной не будет воздуховодов. Однако, если у вас есть доступ к чердаку над потолком ванной комнаты, вы сможете вывести гибкую трубку наружу.

Отключите электричество к существующему потолочному светильнику, отключив автоматический выключатель на сервисной панели. Найдите входную дверь на чердак и войдите в нее по лестнице, взяв с собой респиратор и портативный фонарь.

Нажмите «Играть», чтобы узнать, как правильно установить вытяжной вентилятор для ванной комнаты

Оборудование/инструменты

• 6-футовая лестница
• Безопасные очки
• Пылезащитная маска или респиратор
• Сабельная пила
• Аккумуляторная дрель
• 1/2-дюймовое сверло
• Карандаш
• Ножовка по гипсокартону
• Искатель шипов

Материалы

• 1 вытяжной вентилятор в ванной
• гибкий воздуховод 6 футов
• 1 Лента из алюминиевой фольги
• Винты
• 1 Вентиляционная решетка круглой стены или крышная вентиляционная заглушка
• Силиконовый герметик для наружных работ

Ель / Кевин Норрис

1. Найти или установить источник питания

   Вентилятор для ванной комнаты будет установлен на потолке. Возможно, у вас уже есть электричество, подведенное именно к той точке, где вы собираетесь установить вытяжной вентилятор в ванной. В зависимости от вашего местного электротехнического кодекса, вы можете использовать общую цепь освещения ванной комнаты с вентилятором. Цепь освещения ванной комнаты обычно подает питание на потолочный светильник вашей ванной комнаты. Кроме того, вы можете заменить свет на комбинацию вентилятора и света.

   Если ваш код требует, чтобы вы проложили выделенную цепь для вентилятора, вы можете проложить новый кабель от сервисной панели к потолку ванной комнаты. Если вам неудобно устанавливать новые цепи и работать с сервисной панелью, пора обратиться к электрику для выполнения этой задачи.

   Ель / Кевин Норрис

2. Найдите вентиляционную точку

   Воздух, выбрасываемый вентилятором, должен выходить наружу. Таким образом, вам нужно будет провести воздуховод от вентилятора либо к крыше, либо к боковой стене. Если возможно, проведите гибкий воздуховод к стене, так как это поможет вам избежать работы с черепицей и возможности протечки крыши.

   В идеале эмпирическое правило для расположения вентиляционного отверстия состоит в том, чтобы выбрать место, которое является прямым путем от вентилятора наружу и находится на расстоянии не более 6 футов от вентилятора в ванной комнате до точки выхода. Вытяжной вентилятор должен находиться в интерьере ванной комнаты, а не в коридоре, и должен располагаться рядом с душем, ванной или комбинацией душ/ванна, так как это область, которая производит больше всего влаги. Воздуховод, ведущий от вентиляционного отверстия, должен быть как можно более прямым, чтобы избежать резких изгибов, которые могут препятствовать потоку воздуха.

   Просверлите установочное отверстие в центре намеченного места.

   Ель / Кевин Норрис

3. Отрежьте расположение наружного вентиляционного отверстия

   В зависимости от того, где вы собираетесь выводить воздух наружу, выходите либо на стену, либо на крышу дома.

   Возьмите с собой круглую вентиляционную решетку (для стен) или вентиляционную заглушку (для крыш). Также возьмите сабельную пилу, аккумуляторную дрель, карандаш и силиконовый герметик. Расположите круглое вентиляционное отверстие или вентиляционную заглушку поперек установочного отверстия. Карандашом начертите круг, где будет поместиться вентиляционное отверстие или крышка.

   Используйте сабельную пилу, чтобы вырезать круг, с установочным отверстием в качестве начальной точки для пильного диска. Прикрепите круглое вентиляционное отверстие или крышку крыши с помощью винтов, предварительно нанеся силиконовый герметик, чтобы обеспечить водонепроницаемость.

   На крыше вам нужно будет вставить обшивку кровельного колпака под черепицу над средней частью вентиляционного отверстия, чтобы обеспечить водонепроницаемость установки. Для этого может потребоваться удалить несколько гвоздей для гонта и/или подрезать окружающие гонты, чтобы они подходили к крышке.

   Ель / Кевин Норрис

4. Вырежьте внутреннее отверстие для вентилятора в ванной

   Снизу используйте искатель стержней, чтобы найти балки в потолке ванной комнаты и слегка отметьте их карандашом.

   Если к вентилятору прилагается бумажный шаблон, используйте его, чтобы отметить предполагаемое расположение вентилятора на потолке. Если шаблона нет, используйте сам металлический корпус вентилятора (пока оставьте вентилятор в сборе). Многие вентиляторы для ванных комнат привинчиваются прямо к боковой балке. Если это так, поместите шаблон или корпус параллельно балке при выполнении линий разреза.

   Аккуратно вырежьте гипсокартон ножовкой.

   Ель / Кевин Норрис

5. Прикрепите вентилятор для ванной комнаты к балке

   Поднимитесь на чердак и возьмите с собой свет, беспроводную дрель, шурупы и корпус вентилятора для ванной комнаты. Поместите вентилятор в вырезанное отверстие так, чтобы нижний край вентилятора находился на одном уровне с нижней частью гипсокартона потолка. Вам понадобится партнер для этого шага, так как вы не можете видеть потолок из этого положения.

   Вкрутите вентилятор в боковые балки с помощью аккумуляторной дрели. Если вы не можете использовать боковую сторону балки в качестве точки крепления, ваш вентилятор может поставляться с подвесными кронштейнами. Если нет, вы можете приобрести их отдельно. Кронштейны позволяют подвесить вентилятор в положении, не примыкающем к балке.

   Пока вы все еще находитесь на чердаке, проложите электрический провод через боковую часть корпуса так, чтобы примерно 7 дюймов провода проходили внутрь корпуса.

   Ель / Кевин Норрис

6. Вывести вентилятор в ванной наружу

   Вернитесь в ванную и проверьте вертикальное расположение вентилятора. Возьмите гибкие воздуховоды и ленту из алюминиевой фольги и отнесите их на чердак. Используйте ленту из фольги, чтобы прикрепить гибкую трубку к вентилятору и вентиляционному отверстию. (Ваш вентилятор или воздуховод могут поставляться с механическими креплениями для крепления воздуховода, чтобы использовать его вместо ленты из фольги.) Убедитесь, что трубка проходит как можно более плавно и прямо.

   Ель / Кевин Норрис

7. Прикрепите вентилятор для ванной комнаты к корпусу

   В ванной вставьте блок вентилятора в корпус в соответствии с инструкциями производителя. На этом этапе вы зачистите концы электрических проводов и жестко подключите их к устройству. Как правило, либо оголенный провод, либо зеленый провод прикрепляется к боковой части металлического корпуса для заземления, что является важной мерой безопасности.

   Прикрепите решетку вентилятора к лицевой стороне корпуса. Снова включите автоматический выключатель. Вернитесь в ванную и проверьте вентилятор, включив переключатель.

   Ель / Кевин Норрис

Пошаговое руководство — Боб Вила

Фото: istockphoto.com

Вентиляторы для ванных комнат не должны издавать звук реактивного двигателя, удаляя достаточное количество влажного воздуха, чтобы в ванной комнате не было плесени и запаха. На самом деле громкий вентилятор в ванной может сигнализировать об обратном: о неэффективности. Новейшие вентиляторы для ванных комнат настолько тихие, что их работу почти не слышно, но они удаляют столько же воздуха (если не больше), сколько ваша старая колымага, а также они более энергоэффективны. В то время как в большинстве домов, которым не менее 20 лет, есть вентиляторы для ванных комнат, которые потребляют около 125 Вт энергии и имеют мощность от 5 до 6 сон (примерно в пять раз больше шума среднего холодильника, который потребляет всего 1 сон), сегодняшние вентиляторы стоят от 100 долларов. модель, которая потребляет около 55 Вт и оценивает 1,5 сона в super- тихая модель с 0,3-зоновым звуком, которая потребляет всего 5,8 Вт и стоит около 200 долларов.

Замена вентилятора в ванной на более новую, более эффективную модель означает, что вы сможете использовать его дольше, чтобы удалить больше влаги и при этом сэкономить деньги на счетах за электроэнергию, и все это без неприятного громкого рева. Вы можете бояться браться за установку самостоятельно, но не позволяйте страху сдерживать вас. Это руководство по установке вентилятора для ванной направит вас на правильный курс.

Ключевые вопросы перед заменой или установкой вентилятора в ванной

Выполнение любого проекта по ремонту дома может быть сложным и полезным, но прежде чем вы решите заменить или установить вентилятор в ванной, необходимо учесть несколько факторов, в том числе наличие разрешения необходимый тип вентилятора для ванной комнаты, а также размер и стиль существующего вентилятора для ванной комнаты.

Определите, нужно ли вам разрешение на работу с электричеством

Разрешение — это официальный правительственный документ, который дает лицу или компании разрешение на выполнение определенных работ. Он обычно используется местными органами власти, чтобы гарантировать, что любая работа, выполняемая в доме или коммерческом здании, безопасна и уместна, и учитывает возраст и состояние существующей конструкции, возраст электрической системы и местные законы, которые могут препятствовать значительным изменениям. к зданию.

Advertisement

Для вентилятора в ванной требуется электрическая цепь для вентилятора, а также воздуховод для отвода влажного воздуха наружу дома для надлежащей вентиляции. Эта работа, скорее всего, будет относиться к механическим и электрическим категориям, для которых обычно требуется разрешение. Однако важно отметить, что в каждом городе действуют несколько разные правила получения разрешений, поэтому уточните в местном муниципалитете, нужно ли вам разрешение для этой работы.

Определите тип вентилятора, который вам нужен

Вентиляторы для ванных комнат можно разделить на три типа: потолочные, настенные и встроенные вентиляторы. Важно знать, какой тип у вас уже есть, прежде чем выбирать замену.

• Потолочные вентиляторы для ванных комнат имеют автономный блок вентиляторов, который втягивает воздух из ванной и выталкивает его через воздуховоды, которые проходят вверх и наружу через крышу. Это самый распространенный тип вентилятора для ванной комнаты.
• Настенные вентиляторы для ванных комнат в основном аналогичны потолочным вентиляторам, за исключением того, что они монтируются в ванной на внешней стене дома, а их вытяжной канал проходит через стену, а не через крышу.
• Встраиваемые вентиляторы для ванных комнат имеют один или несколько вытяжных каналов, ведущих в различные ванные комнаты в доме. Однако настоящий вентилятор устанавливается не в ванных комнатах, а в удаленном месте, например, на чердаке. Эти вентиляторы, как правило, намного больше, чем потолочные или настенные вентиляторы, потому что они должны быть достаточно мощными, чтобы обеспечить достаточную вентиляцию нескольких ванных комнат.

istockphoto.com

Выберите подходящий размер и стиль вентилятора

Вентиляторы для ванных комнат бывают разных размеров: от небольших, выбрасывающих всего 50 кубических футов воздуха в минуту (CFM), до более крупных устройств, удаляющих почти 200 CFM. Важно выбрать правильный размер вентилятора из этого широкого диапазона. Слишком маленький вентилятор не удалит достаточно запаха или влаги, оставив вашу ванную комнату подверженной плесени, плесени и отслаивающейся краске. Слишком большой в некоторых случаях может способствовать возникновению опасной ситуации с отрицательным давлением воздуха, которая может затянуть смертельный угарный газ обратно через дымоход печи или водонагревателя.

Чтобы рассчитать размер, который будет соответствовать вашим потребностям, умножьте длину, ширину и высоту ванной комнаты, чтобы получить общее количество кубических футов. Чтобы определить целевой CFM, умножьте общее количество кубических футов на 0,13 и округлите до ближайших 10. Например, ванная комната 7 на 9 футов с потолком 8 футов равняется 504 кубическим футам. Когда вы умножаете 504 на 0,13, вы получаете 65, поэтому вы должны округлить и купить вентилятор для ванной комнаты на 70 кубических футов в минуту. Если у вас большая ванная комната (600 кубических футов и более) или ванная с джакузи, лучше всего увеличить размер вентилятора на 50 кубических футов в минуту.

Advertisement

Более тихие вентиляторы стоят дороже, но вы можете решить, что меньший уровень шума стоит более высокой цены. Если у вас есть проблема с плесенью в ванной, вы можете рассмотреть модель со встроенным датчиком влажности, который запускает вентилятор до тех пор, пока влажность не упадет до нормального уровня. Для упрощения установки домашние мастера, которые заменяют существующий вентилятор для ванной комнаты, должны рассмотреть возможность выбора сменного вентилятора с немного большими размерами, чем их текущий вентилятор. Модифицированные модели могут быть установлены изнутри ванной комнаты, что избавляет вас от похода на чердак, а их большая занимаемая площадь избавляет от необходимости впоследствии латать стену.

Tools & Materials

• Work light
• Extension cord
• Flathead screwdriver
• Philips-head screwdriver
• Voltage tester
• Stud finder
• See full list «
• Tape measure
• Carpenter’s pencil
• Drywall saw
• Сабельная пила
• Самосверлящие строительные винты 1,5″
• Электрическая дрель/шуруповерт
• Алюминиевая фольга Лента HVAC, внесенная в список UL
• Вкручиваемые соединители проводов
• Противопожарный герметик
• Огнестойкая пена

Пошаговое руководство по установке вентилятора в ванной

ШАГ 1: Отключите электропитание в ванной комнате вентилятор.

Прежде чем приступить к демонтажу или установке, отключите питание вентилятора в ванной с помощью автоматического выключателя. Не полагайтесь на только на выключатель, чтобы отключить питание вентилятора. Используйте рабочий свет и удлинитель, чтобы осветить рабочее место.

Объявление

ШАГ 2: Снимите существующий вентилятор в ванной.

Если решетка вентилятора для ванной не имеет винтов или ручки, потяните ее прямо вниз, чтобы получить доступ к U-образным пружинным фиксаторам. Сожмите две верхние ножки пружины вместе и наклоните ножки к центру вентилятора, чтобы отсоединить их от корпуса. Повторите процедуру с другой пружиной и снимите решетку.

Отсоедините вентилятор, отсоединив его от розетки в корпусе вентилятора (если он оснащен вилкой). Проверьте розетку с помощью тестера напряжения, чтобы убедиться, что питание отключено. Если вентилятор жестко подключен, убедитесь, что питание отключено, вставив провода тестера в разъемы горячего и нейтрального проводов, прежде чем снимать их. Если вы обнаружите питание, остановитесь и вызовите электрика. В противном случае снимите крепежный винт вентилятора и наклоните вентилятор вниз и наружу.

istockphoto.com

ШАГ 3: При необходимости измерьте и вырежьте отверстие большего размера.

Используйте искатель стержней, чтобы найти стропило или ферму в потолке ванной комнаты или стержень в стене, ближайшую к существующему вентилятору. Отметьте стропило или стойку лентой и отметьте расположение вентиляционной заслонки. Вы увеличите отверстие, сделав Г-образный разрез напротив шпильки и в направлении вентиляционной заслонки. Измерьте и отметьте новые линии разреза или прикрепите шаблон для резки (поставляется с вашим новым вентилятором для ванной) скотчем. Затем оставьте старый корпус на месте, пока вы делаете надрезы с помощью пилы для гипсокартона. Соблюдайте осторожность при резке рядом с гибким вентиляционным отверстием, чтобы не повредить его.

ШАГ 4: Снимите существующую электрическую распределительную коробку.

Найдите электрическую распределительную коробку внутри корпуса вентилятора. Удалите винты крышки распределительной коробки или сожмите крышку до тех пор, пока фиксирующие язычки не выйдут из зацепления. Отсоедините домашнюю проводку и отвинтите стопорное кольцо электрического зажима.

Реклама

Затем найдите винты или гвозди, которыми корпус вентилятора крепится к стойке или стропилу. Удалите их вручную или с помощью сабельной пилы и лезвия для резки металла. Если у вас продуло изоляцию, вставьте кусок толстого картона в только что прорезанное отверстие, когда вы снимаете старый корпус. Это предотвратит падение изоляции в ванную комнату. Позже, на шаге 9, сдвиньте картон в сторону, вставляя новый корпус в монтажную раму.

ШАГ 5: Установите новую монтажную раму.

Вставьте монтажную рамку в увеличенное отверстие. Выдвиньте рычаги рамы к стропилам или стойкам с каждой стороны рамы и закрепите их 1,5-дюймовыми строительными винтами.

ШАГ 6: Установите новую проводку вентилятора в ванной комнате.

Вставьте провода питания дома и электрический зажим в круглое отверстие в новом корпусе вентилятора и навинтите стопорное кольцо на зажим. Затем вставьте корпус в монтажную раму до щелчка. Пока не подключайте проводку.

ШАГ 7: Подсоедините вытяжной воздуховод вентилятора ванной комнаты.

Подсоедините гибкий воздуховод к узлу заслонки и надежно уплотните соединение алюминиевой фольгой, сертифицированной UL для ОВКВ (не обычной клейкой лентой). Сориентируйте заслонку в соответствии со схемой, приведенной в инструкции производителя, и прикрепите ее к корпусу с помощью прилагаемых крепежных деталей.

ШАГ 8: Подсоедините проводку вентилятора в ванной комнате.

Подсоедините горячий (черный) и нейтральный (белый) провода к соответствующим проводам внутри корпуса вентилятора. Оберните оголенный медный провод дома по часовой стрелке вокруг зеленого винта заземления в корпусе и затяните. Подсоедините оставшийся неизолированный медный провод к любым зеленым проводам с помощью накручиваемого разъема. Обратитесь к электрической схеме, показанной в инструкциях производителя, чтобы еще раз проверить соединения перед восстановлением питания. Закрепите крышку распределительной коробки с помощью прилагаемых винтов.

Реклама

istockphoto.com

ШАГ 9: Прикрепите блок вентилятора к корпусу.

Вставьте узел вентилятора в корпус и закрепите его прилагаемыми винтами. Установите перегородку глушителя (если имеется) с помощью винтов, входящих в комплект. Дефлектор — важный компонент шумоподавления — не оставляйте его выключенным. Вставьте вентилятор в гнездо в корпусе. Затем включите питание и проверьте вентилятор.

ШАГ 10: Заполните все щели в гипсокартоне противопожарным герметиком.

Заполните зазор между корпусом вентилятора и гипсокартоном большим количеством огнезащитного герметика, чтобы теплый воздух не просачивался на чердак. Если зазор составляет ½ дюйма или больше, используйте огнеупорную расширяющуюся пену.

ШАГ 11: Установите новую решетку вентилятора в ванной комнате.

Найдите пружинный соединитель решетки в пазах корпуса и вставьте решетку на место. Подровняйте решетку, слегка сдвинув ее пальцами.

ШАГ 12: Включите питание и проверьте только что установленный вентилятор.

Еще раз проверьте вентилятор: вентилятор должен работать тихо, без дребезжания, что может указывать на то, что вы забыли крепеж. Теперь проверьте его мощность всасывания, поднеся небольшой кусочек туалетной бумаги к решетке. Вентилятор должен втягивать бумагу в сторону решетки. Наконец, проверьте правильность работы заслонки, держа руку перед решеткой при выключенном вентиляторе. Вы не должны ощущать движения воздуха. Если все в порядке, прибери рабочее место и расскажи всем своим друзьям, какой ты умелый!

Часто задаваемые вопросы об установке вентилятора для ванной комнаты

Замена или установка вентилятора для ванной комнаты требует времени и усилий, чтобы вентилятор выглядел великолепно и функционировал должным образом. Учитывая множество этапов проекта, может возникнуть несколько вопросов о вентиляторах для ванных комнат и процессе установки. Продолжайте читать, чтобы найти ответы на некоторые из наиболее часто задаваемых вопросов об установке вентилятора в ванной комнате.

Реклама

В. Какие лампочки можно использовать в моем вентиляторе в ванной?

В большинстве вентиляторов для ванных комнат со встроенным освещением вместо традиционных ламп используются светодиодные лампы. Тем не менее, галогенные лампы также подходят, и они более эффективны, чем стандартные лампы накаливания.

В. Могу ли я установить вытяжной вентилятор непосредственно над ванной или душем?

Если вытяжной вентилятор указан как испытанный и одобренный для установки над ванной или душем, и он подключен к прерывателю цепи замыкания на землю (GFCI), то его можно установить непосредственно над ванной или душем. Просто регулярно проверяйте решетку вентилятора в ванной на наличие признаков плесени.

В. Имеет ли значение, если изоляция касается моего вытяжного вентилятора?

Это зависит от типа вашего вентилятора для ванной комнаты. Проверьте номинал контакта изоляции (IC), чтобы определить, может ли вентилятор для ванной комнаты соприкасаться с изоляцией, или необходимо ли отрегулировать изоляцию, чтобы обеспечить безопасную установку и эксплуатацию вентилятора. Если вы все еще не уверены, может быть дополнительная информация, включенная в продукт или указанная на веб-сайте производителя, чтобы помочь определить наилучший план действий.

В. Как лучше всего подключить вытяжной вентилятор?

В идеале вытяжной канал вентилятора в ванной комнате должен выходить непосредственно наружу дома. Избегайте прокладывать воздуховод к потолку или прямо под свесом крыши, потому что влажный воздух может попасть обратно в дом, где это может привести к проблемам с плесенью и грибком на чердаке.

Заключительные мысли

Ванные комнаты являются наиболее распространенными проблемными местами в доме из-за скопления влаги, плесени и грибка.
