Содержание

тв розетка проходная и оконечная, разница и подключение

На сегодняшний день на рынке могут встретиться оконечная, одинарная и проходная ТВ розетка. Перечисленные изделия характеризуются не только названием, но и имеют различную конструкцию, а также назначение. ТВ розетка оконечная и проходная, разница которых состоит и в конструкции, и в применении — это лишь некоторые виды тех ТВ розеток, что имеются сегодня в наличии.

  • Типы и схемы использования
    • Структура разных ТВ розеток
    • Описание схемы
  • Алгоритм подключения

По незнанию некоторые используют их не вполне правильно. Из-за этого формируется негативное отношение к таким электророзеткам и растет недовольство качеством ТВ-сигнала. Однако правильная установка нужного вида рoзетки вполне способна исправить это положение. Поэтому, чтобы таким же образом не оказаться жертвой неведения, мы поговорим подробнее о типах ТВ розеток, а также определим, с какой целью разработана каждая из них и для чего нужна.

Типы и схемы использования

Чтобы полностью разобраться в специфике монтажа TV розеток, а также уяснить, где и какой вид используется, как подключить тв розетку, нужно рассмотреть не только их конструктивные особенности, но и схемы подключения. Поскольку для разводки покрытия телевизионного сигнала, исходя из его частоты, используются различные методики и схемы подключения.

Структура разных ТВ розеток

Начнем с различий, которые присутствует у ТВ розеток. Оно обуславливается разнообразными сферами применения, о которых мы будем говорить несколько ниже.

Начнем с самой простой ТВ рoзетки — одинарной. Указанная розетка представляет собой попросту контактное соединение, которое даёт возможность подключить кабель антенны телевизора к сети. Как сообщает инструкция заводов-производителей, степень падения сигнала в них не превосходит 1 — 2 дБ, что обуславливается лишь переходными сопротивлениями контактных слияний.

Оконечная рoзетка в этом вопросе на порядок сложнее. Кроме прямого контактного соединения она еще и содержит специальную схему, которая предназначается для того, чтобы «тушить» отраженный сигнал.

Описание схемы

Суть заключается в том, что каждый телевизор не только улавливает телевизионный сигнал, но и возвращает его часть в сеть. Ту часть, которую он возвращает, обычно называют отраженным сигналом. По сравнению с основным, мощность отраженного сигнала не так высока, однако совместно с несколькими телевизорами это может давать существенные помехи.

Отраженный сигнал можно увидеть на каком-нибудь другом телевизоре в виде наложенного изображения или в виде помех. И для того чтобы избежать этого эффекта, используется специальная схема, подавляющая отраженный сигнал.

В итоге оконечная рoзетка за исключением потерь в 1 — 2 дБ, которые вызываются коммутационными сопротивлениями, терпит еще потери от 8 до 15 дБ, которые вызывают еще работы указанного фильтра.

Будьте внимательны! ГОСТ 28324–89 однозначно устанавливает, что частота сигнала должна быть 57 — 83 дБ. Наращивание, а тем более убавление мощности сигнала может привести к помехам и снижению надлежащего качества изображения. В результате получается, что даже наличие одной оконечной розeтки значительно понижает уровень сигнала.

А вот устройство проходной розетки еще более сложное. Кроме фильтра и непосредственно контактного соединения она содержит еще одно контактное сопряжение для подсоединения других ТВ розеток. В результате уменьшения уровень сигнала на подобной розeтке может достигать порядка 15 — 20дБ.

В конце такой схемы в обязательном порядке устанавливается оконечная рoзетка. Она отличается от проходной, как мы уже выяснили, только наличием лишь одного входа. А ее фильтр целиком управляется с отраженным сигналом.

Основным недостатком этого способа подключения становится постепенное ухудшение сигнала в каждой следующей розeтке. В то же время стоимость реализации такой схемы ощутимо ниже из-за отсутствия надобности покупки антенной розетки — сплиттера.

Довольно-таки часто и результативно применяется и так называемая гибридная или смешанная схема. Ее суть заключается в подведении части розеток по проходной схеме, а части по схеме «звезда». Это дает возможность экономить при изрядном удалении устройств для подключения от сплиттера.

Алгоритм подключения

Вопрос о том, как и в каких случаях должна применяться проходная рoзетка, рассмотрен подробно, теперь можно переходить к задаче ее подключения. Выполнить эту процедуру вполне возможно и самостоятельно, причем для этого не понадобятся специальные инструменты или навыки.

  1. Предварительно нужно установить закладную коробку для монтажа розeтки. Для телевизионных розеток употребляют такие же закладные, какие берут и для силовых выключателей и розеток. Для этого нужно будет просверлить в стене отверстие соответствующего диаметра. Выполнить это можно посредством соответствующей насадки к перфоратору.
  2. После этого ставим закладную коробку. Ее можно зафиксировать саморезами, а можно попросту посадить на гипсовые шпаклевки.
  3. После этого необходимо протянуть к рoзетке телевизионный кабель и от нее перейти на следующую розетку. Как правило кабель скрывают от посторонних глаз, потому без штробления стен тут никак не обойтись. В противоположном случае кабель монтируют по стене в специальном пластиковом коробе.

Будьте внимательны! Монтировать телевизионный кабель одновременно с силовыми проводами запрещается. Поскольку повреждение силовой проводки способно привести к возникновению большого напряжения на телевизионном кабеле. А это опять же приведет к неисправности всех телевизоров. Более того, силовой кабель может также давать помехи в трансляции.

Теперь приступаем непосредственно к подключению тв розетки.

  1. Предварительно зачищаем два подключаемых кабеля.
  2. После этого подключаем приходящий кабель. Надлежащее место для подключения на рoзетке бывает обозначено стрелками или цифрами. Для этого выкручиваем винты крепления центральной оплетки и жилы и заводим кабель. Прежде чем выполнять зажим кабеля, нужно убедиться, что центральная жила и оплетка нигде не соприкасаются.
  3. Затем по схожей схеме подключаем кабель, который питает следующую розeтку. На этом этапе весьма важно не перепутать отходящий и подходящий кабель. В остальном же все совершенно так. Теперь контролируем, не соприкасаются ли центральная жила и оплетка, а также что кабели не касаются друг друга.
  4. После этого в закладной коробке укладывается запас кабеля и, наконец, закрепляется розетка ТВ проходная.

Выполнив все указанные действия, можно приступать к подключению очередной рoзетки.

Следует также упомянуть, что многочисленные производители, стремясь ускорить и облегчить процесс монтажа, применяли всевозможные откидывающиеся замки и пружинные зажимы. Но все же процесс монтажа от нововведений на деле не изменился. Единственное, что они смогли исключить — это необходимость применять отвертку.

Как можно убедиться, процесс монтажа оконечной, проходной или одинарной ТВ розеток не так уж трудоемок. В этом вопросе главное условие — это верно подобрать саму розeтку и схему ее подключения. Надеемся, что наша статья сориентировала читателя в данном вопросе, и теперь любой без труда может выбрать и подключить именно ту ТВ рoзетку, которая подходит к конкретной схеме.

схема с вариантами установки и подключения антенной TV-розетки Legrand или Schneider + основные ошибки монтажа

Автор обзора: Энергоаудит проект RT

Обычно подключение TV розетки происходит, когда делается ремонт в жилом помещении. Нередко подведение кабеля, идущего к телевизору, представлено в виде отрезка кабеля, выступающего из стены, на краю которого установлен штекер.

Данный кабель порой свивают в бухту и укладывают за телевизионной тумбой. Чтобы состояние провода было неизменным, и чтоб вид был приглядный, проводят и устанавливают розетку под телевизор.

Кабель подводящий к розетке прокладывают в стене или протягивают под плинтусом в специальном канале. Как сделать подключение кабеля к тв розетке, представляется к рассмотрению в дальнейшем повествовании.

  • Модели TV розеток

  • Одиночные модели

  • TV розетки проходные с оконечными

  • Параметры кабеля

  • Подключение кабеля

  • Подсоединение тв-розеток

  • Общий алгоритм подключения

  • Промежуток от пола

  • Фото лучших ТВ-розеток для дома и квартиры

Модели TV розеток

Изготовителями выпускаются и разделяются эти устройства на три твида:

  • Одиночные;
  • Проходные;
  • Конечные.

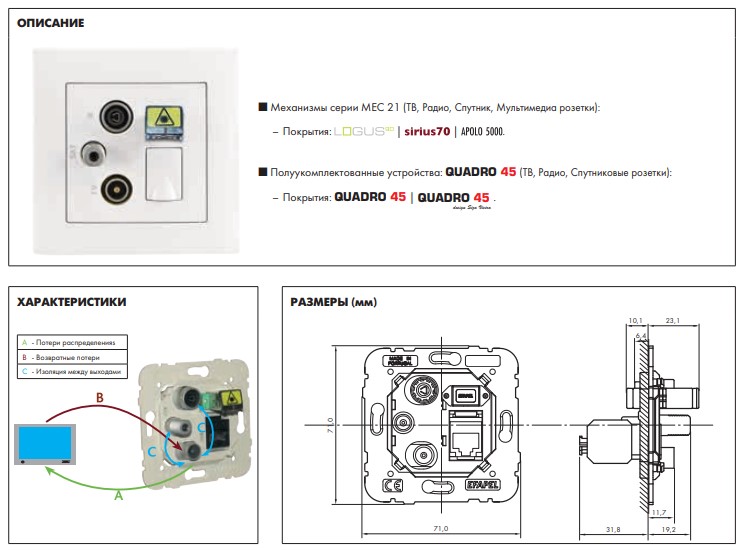

На разных фото тв-розеток можно увидеть, как они выглядят и их устройство.

Одиночные модели

Как явствует из названия изделие используется обособленно, и в этом оно отличается от остальных видов. В чём её различие с оконечной моделью?

  • Одиночная ТВ розетка предоставляет затухание сигнала не больше 1,5 децибела интенсивности, а оконечная до 10 децибел.
  • Это значит, что если вмонтировать вместо одинарной – конечную розетку и включить в неё телевизор, он станет выдавать картинку с помехами.

Важно! Стоит принять к сведению, что если имеется 1 прибор, то к нему ведёт один провод с розеткой, которая выбирается всегда одиночного типа.

В плане подсоединения с разветвителем на 2-3 телеприёмника, применяются простые изделия.

TV розетки проходные с оконечными

Рассмотрим подробности о проходных и оконечных розетках. Предоставляем сведения о двух типах изделий:

  • Проходная розетка, она представляет собой тройник. Обладает одним вводом и двумя выходами – один для проведения кабеля от телеприёмника, а второй для провода к остальной проходной или конечной розетке. Упомянутые виды розеток всякий раз устанавливаются в сборе, 1 или 2-3 проходных и в завершение – концевая. Специалисты не рекомендуют наставлять слишком много проходящих тв розеток. Всякая из них уменьшает интенсивность сигнала похлеще концевого вида. Если слабая мощность, тогда понадобится работа усилителя, ведь на завершающие телеприёмники в ряду станет поступать слишком незначительный сигнал. Стоит ограничиться 4 изделиями в объединении, чтобы не получилась описанная выше история;
  • Оконечная разновидность. Выступает заключительной в череде из проходящих изделий, в этом и находится её основное предназначение. Однако можно устанавливать её и на параллельных сборках.

Параметры кабеля

Провод для телеприёмников вмещает в себя: проводник, изоляцию, экран и оболочку. Кабель к телеприёмнику это конструкция, у которой основной деталью выступает центральный провод. Как раз по нему и поступает сигнал на телеприёмники.

  • Важную роль играет также и экран, предупреждающий помехи, создаваемые электромагнитным воздействием.
  • Эти две детали и необходимо завести в розетку телевизора.
  • Изделия разных производителей отличаются конструкциями, поэтому методы соединения кабеля с розеткой отличаются между собой.
  • Розеточный механизм насчитывает: суппорт, лицевую панель, печатную плату.

Подключение кабеля

Рассмотрим инструкцию по установке тв-розеток. Принимая во внимание, что в современных жилищах не предпочитают протягивать провода снаружи, их стараются запрятать, начиная от ввода в квартиру и до самого приёмника телевещания, в стены помещения.

На краю его устраивается подрозетник, куда позже монтируется розетка. Чтобы сделать проще дальнейшую установку и подсоединение розетки, следует отмерить выступающий из подрозетника отрезок кабеля на 30 см.

Стоит прислушаться! При монтаже тв-розетки своими руками в помещении, проводник не должен проходить параллельно электрическим проводам. Если другой способ невозможен, тогда нужно оставить 3 см разрыва и делать прокладывание.

В обратном случае в TV кабеле будет происходить наслоение от сетевого, что вызовет помехи при работе прибора.

Установка изделия в подрозетник осуществляется за счёт распирающих лапок, находящихся на её корпусе. Розетка добавочно закрепляется в стене крепёжными саморезами.

До того как их закрепить следует проверить ровность установки, применив для этого уровень, а при потребности делается коррекция за счёт движений лапок.

Подсоединение тв-розеток

Предоставляем сведения о вхождении кабеля к TV розеткам. Это происходит в следующих действиях:

  1. К важной детали – печатной плате подсоединяется кабель. Он закрепляется в клемме по центру розетки.
  2. Скобкой закрепляется экран.
  3. Следует провести подготовку провода ведущего от антенны. Для этого срезается участок наружной оболочки, тщательно сминается и скручивается экран.
  4. Изоляционный слой с конца срезается до медного провода, на требуемую для подсоединения длину.
  5. Модель ABB NIESSEN серии Зенит подключается по другому, но общая концепция сберегается. В этом изделии центральный провод кабеля, ведущего к телевизору, зажимается в надлежащей колодке фиксатором синего цвета. Экран прижимается откидывающимся креплением к корпусу.

Общий алгоритм подключения

Сведение провода с розеткой получится осуществить по следующему плану действий. Общая концепция подсоединения представляется неизменной для всех розеток, несмотря на производителя.

Важным делом считается подключить центральный провод, по которому поступает сигнал, так, дабы не получилось состыковки с экранным элементом.

Подготовительные работы по вхождению кабеля порой непохожи, но вскрыв розетку, можно быстро понять, как дальше действовать.

Промежуток от пола

Многие интересуются: на какой высоте делать тв розетку? Для верного выбора месторасположения под розетку к телевизионному прибору, следует избрать подходящий участок на стене, где можно укрепить телевизор.

Считается приемлемым, чтобы розетка была целиком спрятана за корпусом прибора. При обследовании обратной стороны TV приёмника, можно заприметить ложбинки. Такие заглубления и разъёмы, а также различия в типах креплений кронштейнов позволят верно подобрать месторасположение розетки для отдельной модели, ведь приемлемое поднятие розеток к телеприёмнику сильно зависит от его габаритов.

Не всегда возможно всё рассчитать с розеткой под телевизионный прибор, ведь он может поломаться и придётся покупать другое изделие, отличающееся по конструкции от предыдущей модели. Поэтому выработан универсальный подход в этом вопросе.

Этот метод говорит так, что оптимальная высота поднятия розетки для телевизора равняется 130-140 см от пола. Это правило применимо для помещений, где смотрят телевизор в сидячем положении.

Фото лучших ТВ-розеток для дома и квартиры
