Как подключить розетку и свет: Как подключить выключатель света от розетки

Мастер выключатель на sargas.spb.ru

Под понятием «Мастер выключатель» обычно имеется в виду выключатель, при нажатии на который происходит отключение всех световых групп, а также всех групп розеток, которые к нему подключены

Глобально есть два вида мастер-выключателей:

• Мастер-выключатель, который дает сигнал только на отключение соответствующих потребителей. При повторном нажатии включения не происходит.
• Мастер выключатель, управляющий контактором, к которому подключены нужные световые и розеточные группы. При его отключении контактор прерывает подачу электроэнергии, а при включении — возобновляет.

Первый вариант является корректным, он может быть реализован как с помощью традиционной проводки с небольшими изменениями, а второй вариант скрывает за собой неочевидные, на первый взгляд, недостатки.



Правильный мастер выключатель на основе QUID

QUID позволяет корректно реализовать сценарий центрального отключения даже в традиционных системах

Сценарий центрального отключения удобно использовать для выключения всего освещения, он запускается с помощью выключателя звонкового типа с возможностью подсветки. Такой подсвечиваемый выключатель будет уместно разместить у изголовья кровати, около входной двери и в других местах, где может потребоваться центральное отключение всех, либо избранных групп света или розеточных групп.

Подробнее о системе QUID читайте в разделе:

Система QUID

Схема подключения управляемой розетки в системе «Мастер выключатель» на основе QUID

Для того, чтобы подключить управляемую розетку, которая будет участвовать в сценарии центрального отключения, но, при этом не будет центрально включаться, а только от местного выключателя можно использовать такую схему ( с применением реле QUID и звонковых кнопок)

Мастер выключатель на основе контактора

Данный тип центрального отключения достаточно популярен у тех, кто задумывается о дополнительных удобствах за минимальные деньги

На первый взгляд такой тип выключателя может обеспечить экономию времени, электроэнергии, а также обеспечить дополнительную безопасность. Мы с этим не согласны и сейчас объясним почему.

Принцип работы мастер выключателя на основе контактора

Обычный выключатель подключается к управляющим клеммам контактора, к которому, в свою очередь, подключаются все световые группы и управляемые розетки.  Когда мастер-выключатель включен, контактор пропускает через себя ток, питая все подключенные устройства. При отключении же выключателя контактор прерывает подачу электроэнергии.

Если вы включите весь свет в доме с местных выключателей, то с помощью мастер клавиши вы будете весь свет выключать, а потом включать одновременно, что связано с некоторыми недостатками.

Пример работы мастер выключателя на основе контактора

Допустим, вы живёте в двухэтажном доме, на этапе строительства которого вам бригада свела все световые группы, а также некоторые розеточные группы вместе и подключила их через контактор, расположив его в щите,

Вы собираетесь выйти из дома, но не помните — во всех ли помещениях у вас выключен свет, к тому же у вас есть подозрение, что в постирочной остался включенным утюг, но вы не волнуетесь, ведь одним нажатием на клавишу вы отключаете всё и спокойно покидаете дом.

Через некоторое время приходит кто-то из вашей семьи, раньше вас.

Чтобы пользоваться светильниками и розетками ему нужно включить мастер выключатель. После этого весь свет в квартире зажигается, утюг вновь оказывается под напряжением.

Но об этом пришедшему неизвестно…

Получается, что мастер выключатель на основе контактора создал лишь видимость удобства, а на самом деле доставил только проблемы.

Плюс ко всему, блоки питания, как у светильников, так и у диодных лент имеют высокие пусковые токи — от 30 до 60 А, а их может быть десятки, так что при холодном старте скачок тока может быть в тысячу или даже в несколько тысяч ампер. Провод в 2.5 кв.мм рассчитан на ток в 25А. Да, пиковые значения длятся доли секунды, но они негативно воздействуют на технику, могут спровоцировать отключение автомата защиты и другие проблемы.

Невозможность использовать местные выключатели, когда главный отключатель обесточил систему делает бессмысленным использовать такой сценарий, когда в доме или квартире кто-то остается.

Недостатки мастер выключателя на основе контактора

• Единовременное включение всех нагрузок
• Отсутствие реальной экономии времени и ресурсов на управление светом
• Высокие пусковые токи, снижающие надёжность и безопасность работы электрической сети
• При случайном отключении, например, если гости перепутали, либо если ребенок похулиганил, всё отключится и необходимо снова активировать мастер клавишу
• Использовать сценарий «Центральное отключение» в качестве ночного режима нельзя
• Невозможно управлять приводами штор



Расположение мастер выключателя

Мастер-выключатели QUID для управления светом и шторами можно расположить при входе/выходе из дома или квартиры, также, в спальне или в кабинете, в общем, в тех местах, где может потребоваться функция отключения всех световых потребителей, а также централизованное управление шторами.

Стоит обратить внимание, что такой выключатель надо располагать так, чтобы исключить его случайное нажатие тогда, когда в доме кто-то есть. Он должен внешне отличаться от других клавиш  — может быть цветом, может быть пиктограммой. Это может быть вообще выключатель с ключом типа такого.

Что касается места расположения мастер выключателя на основе контактора, то всё вышесказанное относится к нему, только с более жесткими требованиями относительно несанкционированного или случайного доступа. По сути, в этом случае, такой главный элемент выполняет роль рубильника, который он, в общем то, и дублирует

Мастер выключатель в умном доме

При использовании  систем управления «Умный дом» любой выключатель может быть назначен мастер-выключателем, так как это и есть сценарий «Выключить всё», он работает корректно, хотя уже требует навыков в настройке и подключении.

умный дом



Как выбрать и купить систему управления светом

Для того, чтобы определиться с выбором системы управления освещением приглашаем вас посетить наш шоу-рум, в котором представлены все возможные варианты.

Мы поможем вам определиться с выбором подходящего для вас варианта, а также:

• Поможем с расстановкой выключателей
• Сделаем расчет освещенности
• Нарисуем проект
• Произведем качественный электромонтаж
• Обучим настройке и созданию сценариев на нашем оборудовании

РАЗДЕЛ УПРАВЛЕНИЕ СВЕТОМ



Остались вопросы?

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ ПО УСТАНОВКЕ, ПОДКЛЮЧЕНИЮ И НАСТРОЙКЕ БЕСПРОВОДНЫХ ВЫКЛЮЧАТЕЛЕЙ

В этой статье мы делимся ответами на конкретные вопросы, возникающие при непосредственной установке и использовании дистанционных беспроводных выключателей. Данный раздел постоянно пополняется.



Общие принципы работы дистанционного беспроводного выключателя



Каждый светильник или группа светильников подключаются через блоки (реле) управления, которое по сигналу от дистанционного выключателя включает или выключает свет.



Используя дистанционные выключатели вы сможете быстро решить массу задач по освещению без прокладки дополнительной электропроводки:



1. подключить подсветкку мебели в гостинной или кухне

2. поставить дополнительный выключатель в коридор

3. переставить выключатель в удобное место

4. сделать включение света из нескольких мест

5. объединить для включения с одного выключателя светильники в разных помещениях (интерьерная подсветка)

6. поставить выключатель бра, торшера, прикроватного светильника





1.

Если в квартире будет несколько выключателей, не будут ли они мешать друг другу?

Каждый выключатель имеет уникальный код, который при установке прописывается в реле. Для этого реле переводится в режим обучения (кнопка на реле) и нажимается клавиша выключателя. Реле работает только по кодам выключателей, которые в его памяти.



2. Не будет ли создавать помеху роутер или радиоприемник?

Сигнал работы выключателей не пересекается с роутерами и радиоприениками. Кроме того, сигнал передается только в момент нажатия на клавишу выключателя и сразу прекращается после отпускания. Радиофон от выключателей отсутствует.



3. Не нужно ли будет обеспечить прямую видимость на больших расстояниях, например банкетный зал?

Выключатели стабильно работают на прямой видимости до 100-150 метров. На работу выключателей влияют глухие стены без проемов. В помещении могут работать через бетонное перекрытие, расстояние сокращается до 15-20 метров.



4. Можно ли подключиться к уже смонтированным светильникам?

Да, вы можете устанавливать реле для уже смонтированных светильников. Это может быть цоколь, распаечная коробка, место за фальш-потолком.



5. Есть ли схема работы в режиме проходных выключателей?

Да, после подключения светильников через реле управления Вы можете настроить включение с 8-и выключателей, пультов или их комбинации.

Подробнее>>



6. Можно ли устанавливать выключатели на улице или во влажных помещениях?

Да, дистанционный выключатель влагозащищенный может быть установлен “под открытым небом”. Подключение светильника через реле управления должно быть выполнено в герметичной распаечной коробке.



7. Работают ли выключатели в неотапливаемых помещениях и при отрицательной температуре?

Выключатели работают при отрицательных температурах и могут устанавливаться как в помещении, так и на улице.



8. Где нужно устанавливать реле управления светильником?

Реле может быть установлено в цоколь люстры, распаечную коробку, подрозетник или место за натяжным потолком. Также его можно расположить в электрощите.



9. Можно ли подключить несколько светильников через один блок или на каждый нужно отдельное реле?

Вы можете подключить группу светильников, которые будут включаться и выключаясь одновременно, через один блок управления. Необходимо соблюсти ограничения по максимальной мощности блока. Смотрите инструкцию.



10. Я не могу подключить светильники через один блок, но мне надо чтобы они включались вместе. Что делать?



Вам необходимо подключить каждый светильник через свой блок управления и настроить на работу с одной и той же клавиши выключателя. Если необходимо сделать проходную схему включения, то сначала оба реле настраиваются на первый выключатель, затем оба реле настраиваются на второй выключатель.



11. Можно ли комбинировать работу дистанционного и обыкновенного выключателя?

Да, для этого реле управления переводится в режим автоматического включения после подачи на него питания. Вы сможете включить свет обыкновенным выключателем и затем выключить дистанционным. Необходимо учитывать, что при выключении обыкновенного выключателя дистанционный перестает работать.



12. Можно ли добавить к выключателю пульт, чтобы носить его с собой?

Да, Вы можете настроить реле управления на включение с беспроводного выключателя и пульта. После этого будет можно включить свет с выключателя и выключить с пульта, и наоборот.

Подробнее>>



13. Какие еще электроприборы можно включать с дистанционных выключателей?

Кроме освещения, с дистанционных выключателей можно включать любые электроприборы — обогреватели, вентиляторы, насосы, электродвигатели и многоие другие. Необходимо соблюдать ограничение по мощности.



14. Как включать с беспроводного выключателя или пульта электроприбор мощностью больше 1000Вт?

Для включения нагрузки высокой мощности необходимо использовать магнитный пускатель или контактор. В этом случае реле управления устанавливается в управляющую цеть магнитного пускателя (котактора) и управляет его работой. Коммутацию нагрузки осуществляет магнитный пускатель (контактор).

Подробнее>>



15. Как часто надо менять батарейки в беспроводном выключателе или пульте?

В средне ресурс работы батарейки в дистанционном выключателе около трех лет.



16. Что такое кинетические выключатели без батареек?

Кинетический выключатель это дистанционный выключатель, в который установлен микрогенератор, преобразующий механическую энергию нажатия на клавишу в электрический ток. Это позволяет избавиться от необходимости замены батареек.

Подробнее>>



17. Как включать свет с выключателя и со смартфона?

Для этого необходимо использовать реле управления с функцией подключения к сети Интернет через WiFi. Такое реле позволяет управлять освещением или розеткой с дистанционного выключателя, пульта или смартфона (планшета).

Подробнее>>



18. Можно ли сделать розетку с включением с пульта или беспроводного выключателя?

Да, подключить розетку через реле управления и используйте для включения беспроводной выключатель, пульт или смартфон. Соблюдайте ограничение мощности.



19. Можно ли установить беспроводной выключатель в детской комнате, насколько это безопасно?

Да, это безопасно. Беспроводной выключатель избавит детскую от лишних точек с электропроводкой. Радиофон от выключателя полностью отсутствует. Сигнал передается только в момент нажатия на клавишу и прекращается сразу после отпускания.



20. Для каких светильников подходят дистанционные выключатели?

Дистанционные выключатели подходят для любых типов светильников 220В.



21. Мне надо подключить несколько светильников в разных местах и включать с одного выключателя. Это возможно?

Возможно, подключите светильники через реле управления и каждое настройте на нужную кнопку выключателя. Тогда при нажатии на эту кнопку, все реле будут одновременно включаться и выключаться.



22. Возможно ли включать светильник из нескольких мест, с нескольких выключателей?

Да, несколько беспроводных выключателей могут работать как проходные выключатели.   Подключите светильник через реле и переводя реле в режим обучения, настройте все выключатели. После того как коды нужных выключателей попадут в память реле Вы сможете управлять его работой из нескольких мест по принципу проходных выключателей.

Подробнее>>



23. Как заменить обычный выключатель на беспроводной?

Подключите светильник через блок управления (радиореле). Снимите обычный выключатель и с помощью клеммников соедините провода, так чтобы питание постоянно подавалось на светильник. Закройте место старого выключателя декоративной панелью. Установите новый беспроводной в нужном месте на двусторонний скотч или саморезы.

Подробнее>>



24. Какая минимальная нагрузка (мощность светильника) для номальной работы беспроводного радиореле?

Ограничений на минимальную нагрузку нет. Как пример, реле нормально работают с одним точечным светильником мощьностью 3Вт.



25. Как подключить подсветку мебели, шкафов и торцевую подсветку стеклянных полок?

При подключении мебельной подсветки воспользуйтесь комплектом беспроводного выключателя с реле. Важно учитывать, что реле управляет нагрузкой 220В, поэтому его надо устанавливать до адаптера питания, который обеспечивает питание светильников.

Подробнее>>



26. Как подключить вытяжной вентилятор на отдельный выключатель?

В месте подключения вентилятора установите реле. Для этого вход реле подключите к питанию 220В, а к выходу реле подключите вытяжной вентилятор. Реле будет включать и выключать вентилятор по сигналу с беспроводного выключателя, который можно установить в удобном месте.

Подробнее>>



27. Как подключить дополнительный проходной выключатель к уже установленному выключателю?

Подключите светильник через блок управления (радиореле). Снимите обычный выключатель и с помощью клеммников соедините провода, так чтобы питание постоянно подавалось на светильник. Закройте место старого выключателя декоративной панелью. Установите нужное количество беспроводных выключателей там, где это необходимо. Количество беспроводных выключателей определяется памятью реле, обычно это 8-10 штук.

Подробнее>>



28. Как я могу использовать радиореле с диммером? Допустим диммер проводной и установлен на стене, что будет, если я подключу реле после диммера? Будет ли запоминаться настройки диммера?



Если установить реле после диммера, то оно будет включать и отключать свет, яркость при этом будет определяться положением диммера. Если диммер полностью выключить, то реле работать перестанет, так как на него перестанет подаваться электрический ток.



29. Какие типовые задачи позволяют решить беспроводные выключатели?

Установить новый выключатель за 20 минут

Подключите светильник через радиореле. Установите беспроводной выключатель в удобном месте. Идеальное решение для шкафа-купе, кухни, подсветки мебели или при замене однорожковой люстры на двух или трехрожковую.

Переставить выключатель на другое место

Снимите старый выключатель и соедините питающий провод и провод от светильника. Подключите светильник через радиореле. Установите беспроводной выключатель в удобном месте.

Заменить старый выключатель

Замена старых выключателей с установкой новых в удобном месте займет совсем немного времени. Просто подключите светильники через радиореле, а выключатели установите на двусторонний скотч или небольшие саморезы. Места установки старых выключателей можно закрыть декоративными панелями.

Установить проходные выключатели

Каждое радиореле запоминает несколько выключателей (от 8 до 10, зависит от серии). Это позволяет включать светильник, подключенный через радиореле, из нескольких мест в коридоре, на лестнице, спальне и в других случаях.

Поставить дополнительный к уже установленному выключателю

Беспроводной выключатель может работать в паре с механическим. При выборе проконсультируйтесь со специалистом.

Включать несколько светильников с одного выключателя

Один выключатель или пульт можно настроить на включение нескольких радиореле. Это позволит одновременно включать или выключать несколько групп освещения, в том числе расположенные в разных помещениях.

Сделать включение с пульта

Радиореле позволяет управлять освещением одновременно с выключателей и пультов. Подключите светильник через радиореле и включайте с пульта.

Сделать включение со смартфона

При выборе выключателя обратите внимание на то, чтобы радиореле имело функцию управления со смартфона. Тогда Вы сможете включать свет выключателем, а выключать со смартфона и наоборот.



30. Какой срок службы (ресурс работы) радиореле?

Ресурс работы радиореле зависит от степени загрузки контактов по мощности. Типовые радиореле, рассчитанные на рабочую нагрузку 1000Ватт обычно устанавливает реле на 10А-12А (2200Ватт). При таком запасе по мощности радиореле обеспечит продолжительную работу с количеством переключений свыше 500 тысяч.



В качестве подтверждения приводим зависимость ресурса работы от мощности нагрузки (см. рисунок).



При снижении мощности коммутации растет электрический ресурс реле: этим пользуются для повышения надежности работы реле



Согласно этому графику, типичному для реле с контактами на номинальный ток 10 А, можно без труда повысить электрический ресурс со 100 тысяч коммутаций при мощности 2,2 kVA (то есть при токе 10 А) до 1 миллиона коммутаций при токе 3 А (речь идет о работе с напряжением на нагрузке 220 VAC).



Также необходимо учитывать, что при подключении нагрузки имеющей емкостную или индуктивную состовляющие, такие как насосы, вентиляторы и прочее, пусковой ток (ток во время включения прибора) превышает ток рабочего режима. На следующем рисунке показана зависимость коммутируемой мощности от «косинуса фи», то есть разности фаз между током и напряжением в цепи нагрузки.



Индуктивные нагрузки сильно влияют на электрический ресурс мощных реле



31. Как защитить радиореле от короткого замыкания?

Чтобы во время короткого замыкания снизить вероятность перегорания радиореле испльзуйте предохранители. Достаточно приобрести держатель под предохранитель на провод и в него предохранитель на наминальную мощность радиореле.





Держатель под предохранитель на провод



Держатель под предохранитель должен быть установлен после радиореле на провод, по которому протекает «фаза».



Совет: так как при установке радиореле часто не обращают внимание к какому контакту подключается «фаза», а к какому «ноль», то мы рекомендуем ставить предохранители на оба провода после реле и перед нагрузкой. Это стоит буквально копейки, но избавляет от дорогостоящей замены радиореле.



32. Как сделать вентилятор с дистанционным управлением и плавной регулировкой хода?

Вы можете приобрести радиореле с функцией диммирования и кинетический беспроводной выключатель GRITT Space. Подключив вентилятор через такое радиореле Вы с помощью выключателя сможете регулировать скорость работы вентилятора.



33. Есть ли у беспроводных выключателей функция управления светом со смартфона, Яндекс.Станции и с помощью голосового помощника Алисы?

Если вы выбираете комплект беспроводного выключателя с реле, у которого есть WiFi, то у вас появляется возможностьуправления светом со смартфона, Яндекс.Станции и с помощью голосового помошника Алисы. В нашем магазине в характеристиках каждого реле и комплекта выключатель с реле указано наличие или отсутствие указанных функций.



Подробнее>>





Остались вопросы?



Вы можете задать все вопросы по материалам данной статьи и получить бесплатную консультацию:



Тел. : +7 (495) 151-00-74 доб. 101

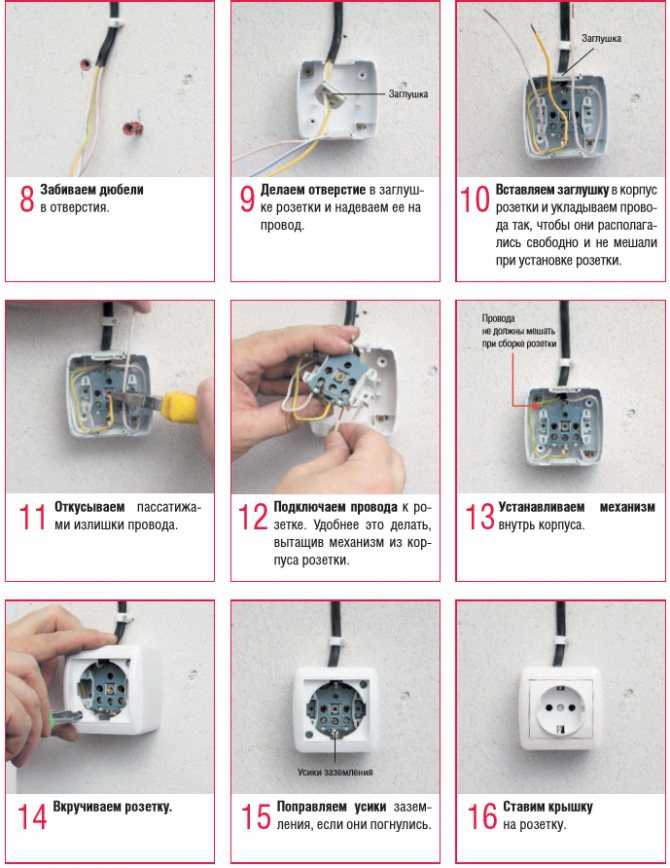

Как подключить розетку — провод солнечных часов

Как подключить розетку     Некоторая вводная информация перед началом работы: почему важно правильно подключить горячие и нейтральные провода неправильно, но вероятность получить удар током при обращении с розеткой, особенно при замене лампочки, выше, если вы неправильно используете горячий и нейтральный провода. Электричество создает цепь через лампочку, проходя через металлический язычок в нижней части патрона, где находится лампочка, через лампочку и через металлическую резьбу на патроне, где лампочка вкручивается в патрон. При правильном подключении металлические нити розетки никогда не будут горячими на ощупь и не ударят вас током, независимо от того, включен выключатель или выключен. При неправильном подключении резьба или любой проводящий металл, касающийся резьбы, в том числе внешней части розетки или нити лампочки, может привести к поражению электрическим током независимо от того, включен выключатель или выключен. Поэтому важно тщательно следовать инструкциям для горячих и нейтральных проводов. Подключение розетки ОЧЕНЬ ВАЖНО: Убедитесь, что работающие электрические устройства не подключены к электричеству. Перед запуском выключите автоматический выключатель, извлеките предохранитель или отсоедините устройство от сети. Если у вас есть какие-либо вопросы о безопасности того, что вы делаете, обратитесь к электрику, а не выполняйте работу самостоятельно. Для выполнения этого процесса необходимо несколько простых инструментов. По часовой стрелке слева вам понадобится отвертка (плоская или крестовая, в зависимости от того, с какими винтами в гнезде вы работаете), ножницы, способные прорезать мягкий пластик (для разрезания полосок силиконовой ленты и внешнего пластика шнур с оболочкой, такой как шкив), тонкие ножницы для ткани (чтобы отрезать конец тканевой оплетки), силиконовая лента (доступна на нашем веб-сайте) (для связывания концов проволоки, покрытой тканью, чтобы предотвратить изнашивание), выдвижной нож, такой как канцелярский нож (для разрезания внешнего пластика шнура в оболочке) и инструмент для зачистки проводов с прорезями, которые соответствуют калибру используемого провода. На втором рисунке ниже показаны прорези, помеченные калибром, в инструменте для зачистки проводов.     Отрежьте провод до нужной длины плюс 6 дюймов. Разберите розетку на части — колпачок, внутреннюю часть и корпус. Колпачок — это место, где провод выходит из гнезда; внутренняя часть — это часть с винтами, к которой вы прикрепляете провод, и место, где вкручивается лампочка; а оболочка — это часть, которая прикрепляется к крышке, закрывая внутреннюю часть. В наших латунных розетках в крышке и корпусе установлены картонные изоляторы. Не выбрасывайте эти детали — они предназначены для создания барьера между металлическими частями, которые в противном случае могут соприкоснуться и создать риск поражения электрическим током. Если вы используете компенсатор натяжения: Для снятия натяжения муфты сначала снимите установочный винт и отложите его в сторону. (Установочный винт — это крошечный винт в компенсаторе натяжения или в крышке гнезда, который в конце применения гнезда ввинчивается, чтобы удерживать деталь с установочным винтом в нижней части. ) Затем наденьте компенсатор натяжения на провод так, чтобы резьбовая часть была обращена к концу провода, где будет проходить розетка. Подождите, пока розетка будет подключена и собрана, прежде чем вкручивать компенсатор натяжения в крышку розетки и заменять установочный винт в компенсаторе натяжения. Для снятия натяжения с винтовой крышкой отвинтите две его части и сначала наденьте внешнюю часть на провод так, чтобы более широкий конец был обращен к концу провода, где будет гнездо. Затем наденьте внутреннюю часть стороной с более короткой частью нити к концу провода, где будет гнездо. Подождите, пока розетка будет подключена и собрана, прежде чем вкручивать внутреннюю часть компенсатора натяжения в крышку розетки, а затем навинчивать на нее внешнюю часть. Затем, если у вас литая розетка, сначала наденьте кольцо, удерживающее колпачок на корпус, на провод, ориентируя более широкую неизогнутую сторону кольца к концу провода, где будет проходить розетка. В наших сплошных и бакелитовых головках нет этого кольца, поэтому этот шаг можно пропустить. Для всех типов разъемов сначала отвинтите установочный винт крышки разъема настолько, чтобы конец винта не был виден в отверстии для проводов крышки. Затем наденьте колпачок розетки на провод широким отверстием к концу провода, где будет находиться розетка.   Слева: пример нашего шкивного шнура с литой латунной головкой и металлическим хомутом. Справа: пример нашей витой проволоки с бакелитовой заглушкой и пластиковым фиксатором навинчивания. Отрежьте необходимое количество тканевой оплетки от провода. Для нашей витой проволоки удалите 1 дюйм ткани. Для любой другой из наших проводов удалите 2 дюйма ткани. Распутайте хлопок или вискозу, постепенно срезая их самыми тонкими ножницами, которые у вас есть. Будьте осторожны, чтобы не повредить пластиковую изоляцию. Если вы надрежете изоляцию, вам нужно будет отрезать эту часть провода и заново удалить тканевую оплетку.   Используйте 1,5-дюймовую самоклеящуюся силиконовую ленту, чтобы прикрепить ткань к пластиковой изоляции провода. Силиконовая лента прилипает сама к себе (немного как Saran Wrap), но не липкая. Лучше всего он будет держаться, если вы будете растягивать его, когда наматываете на проволоку. Старайтесь, чтобы область, проклеенная лентой, была как можно более плотной и узкой, чтобы лента наполовину покрывала ткань, а наполовину — пластиковую изоляцию. Это предотвратит проблемы с фитингом провода в розетке и лентой, выступающей из отверстия для проводов в крышке розетки. Для наших витых проводов закрепите каждую ножку скрутки по отдельности.     Для шнуров с оболочкой, таких как наш шкив, вам теперь нужно будет снять пластиковую оболочку, срезав ленту с помощью выдвижного лезвия ножа, такого как канцелярский нож или другой инструмент для резки оболочки, соблюдая крайнюю осторожность, чтобы не порезать изоляцию нижележащих проводов. . Чтобы предотвратить врезание в нижележащие провода, мы рекомендуем максимально воздействовать на выдвижное лезвие ножа, чтобы оно могло прорезать толщину оболочки. Если вы надрежете изоляцию на нижележащих проводах, вам нужно будет отрезать эту часть провода и заново снять тканевую оплетку и оболочку.  Отрежьте пластик и всю внутреннюю обивку (немного бумаги и/или дополнительного пластика), оставив только внутренние провода. Обклейте неровный край обрезанной пластиковой оболочки скотчем, чтобы этот участок оставался аккуратным.   Для наших параллельных шнуров вам нужно будет начать разделять плавленый горячий и нейтральный провода с помощью выдвижного лезвия ножа в прорези в середине провода, соблюдая особую осторожность, чтобы не порезать ни один из проводов, а затем разъединить два провода. пока вы не разделите их на ½ дюйма. Для всех проводов снимите ½ дюйма пластиковой изоляции с концов каждого провода, используя прорезь в головке инструмента для зачистки проводов, соответствующую калибру используемого провода. Инструмент для зачистки проводов — лучший инструмент для удаления изоляции, потому что он не режет медь, а только пластик вокруг меди. Если вы в конечном итоге потеряете медные нити, вам нужно отрезать концы, отодвинуть конец ткани и куртки, если она есть, на ½ дюйма и снова зачистить концы, чтобы у вас было полное количество медь. Вам нужно, чтобы вся медь имела безопасное соединение с розеткой.  Теперь скрутите медные нити вместе.     Завяжите страховочный узел на проволоке. Следуйте по пути проводов, как показано на рисунке ниже, чтобы сделать узел. Узел помогает удерживать провода подключенными к розетке, даже если к розетке приложен некоторый вес. С нашей витой проволокой узел должен быть завязан той частью проволоки, на которой есть ткань. После того, как узел будет завязан, силиконовая лента будет сразу за узлом. Если вы используете 3-жильный провод, завяжите узел, используя только черный и белый провода, игнорируя зеленый провод.     Сделайте крюк из конца нейтрального провода. В таблице ниже показано, какой провод горячий, а какой нейтральный. Определение горячего, нейтрального и заземляющего проводов   Горячий Нейтральный Заземление Параллельный шнур гладкая проволока проволока ребристая нет Витая пара *гладкий (без полос) провод *полосатый провод нет Трехжильный черный провод белый провод зеленый провод Вилка/розетка узкий штифт/позолоченный винт винт с широким штифтом/серебро н/д * Это соглашение проводов солнечных часов. В проводе без солнечных часов горячий провод черный, а нейтральный белый. Sundial Wire использует соглашение с полосами/без полос, так что цвет пластика не виден через оплетку. Также в некоторых наших проводах нет полосатого провода, а есть бежевый провод, который является горячим, и белый провод, являющийся нейтральным.     Наденьте крючок провода на серебряный винт в гнезде так, чтобы крючок согнулся вокруг винта по часовой стрелке. Затяните винт, убедившись, что при полной затяжке под винтом находится как можно больше меди. Это помогает продолжать проталкивать проволоку под винт, когда вы затягиваете винт, используя ноготь или ноготь большого пальца или очень маленькую отвертку, если у вас нет ногтей. Каждый раз, когда провод начинает выдавливаться из-под винта, проталкивайте его обратно, отвинчивая винт, если нужно. Если вы завинчиваете винт очень медленно, вы сможете успешно протолкнуть провод под ним.     Повторите вышеуказанный процесс с горячей проволокой и золотым винтом.     Поместите корпус гнезда на внутреннюю часть гнезда и прикрепите его к крышке гнезда. Для наших бакелитовых насадок колпачок и корпус свинчиваются. Для наших цельных латунных головок колпачок и корпус защелкиваются друг в друге. Как отмечалось ранее, для наших литых латунных патронов имеется кольцо, которое навинчивается на резьбу в нижней части корпуса и соединяет колпачок и корпус внутри.      Вкрутите кольцо или внутреннюю часть навинчивающегося зажима для снятия натяжения в колпачок. Если вы используете компенсатор натяжения хомута, завинтите установочный винт, чтобы закрепить хомут на проводе. При использовании фиксатора с винтовой крышкой привинтите внешнюю часть к внутренней секции так, чтобы фиксатор зажал провод. Для обоих типов компенсатора натяжения теперь завинтите установочный винт крышки гнезда, чтобы закрепить его на компенсаторе натяжения.

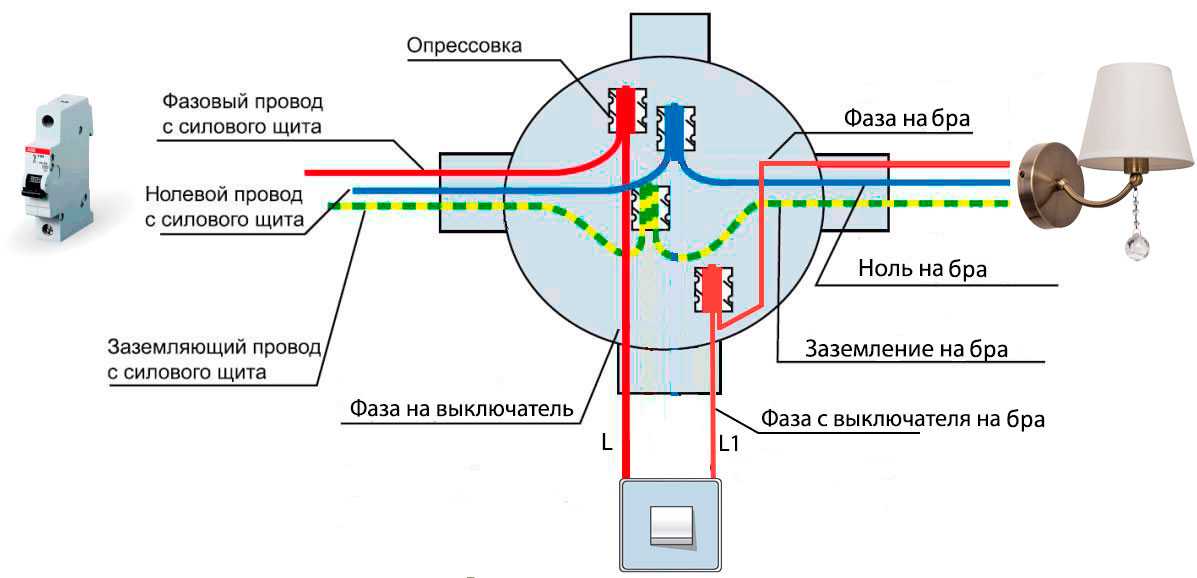

Как подключить распределительную коробку для розеток и цепей освещения

Как подключить электрическую распределительную коробку. Распределительная коробка используется для добавления ответвления или расширения цепей и направления питания к источникам света и дополнительным розеткам. Рекомендации по подключению электрической распределительной коробки с простыми схемами подключения распределительной коробки, включая информацию о распределительных коробках на 20 и 30 ампер. Убедитесь, какой тип распределительной коробки следует использовать для кольцевой магистрали, радиальных цепей и цепей освещения. Также содержит советы по безопасности и информацию о том, как закрепить распределительные коробки и обеспечить их доступность.

Предупреждение: Для выполнения электромонтажных работ необходимо соблюдать Правила электротехники – Нажмите здесь для получения дополнительной информации.

Безопасная работа с распределительными коробками

Часть P новых строительных правил может включать проверку любых дополнительных схем квалифицированными электриками при продаже дома. Это может повлиять на вашу продажу, вы можете нарушить закон, и ваша страховка дома может быть недействительной. Пожалуйста, будьте абсолютно уверены, что вы знаете, что делаете, и проверьте всю свою работу у квалифицированного электрика. Убедитесь, что вы отключили все питание и изолировали цепи, с которыми вы работаете. .

Для чего используются соединительные коробки?

Распределительные коробки можно использовать для подключения дополнительных розеток к цепям, добавления точек освещения, расширения цепей, и в целом они являются способом получения питания от существующего источника и передачи его где-то еще. Их также можно использовать для ремонта.

Если провод поврежден, поврежденный участок можно отрезать и снова соединить два участка с помощью распределительной коробки.

Вкратце, они используются для безопасного соединения проводов или ответвления от электрической цепи. Всякий раз, когда вам нужно соединить два или более электрических провода, вам следует использовать распределительную коробку. В результате они широко используются и очень полезны для всех, кто занимается электромонтажом и электрикой.

Вы можете подумать, что блочные разъемы выполняют ту же работу, и вы будете правы, но они оставляют открытыми довольно большие участки проводки, и если вы сняли с проводов длинные участки защитной оболочки, оголенные провода под напряжением могут быть легко доступны. и представляют очевидную опасность.

Распределительные коробки имеют преимущество, заключающееся в том, что вся проводка и соединения размещены внутри самой распределительной коробки, не оставляя оголенных проводов, к которым можно прикоснуться или ударить.

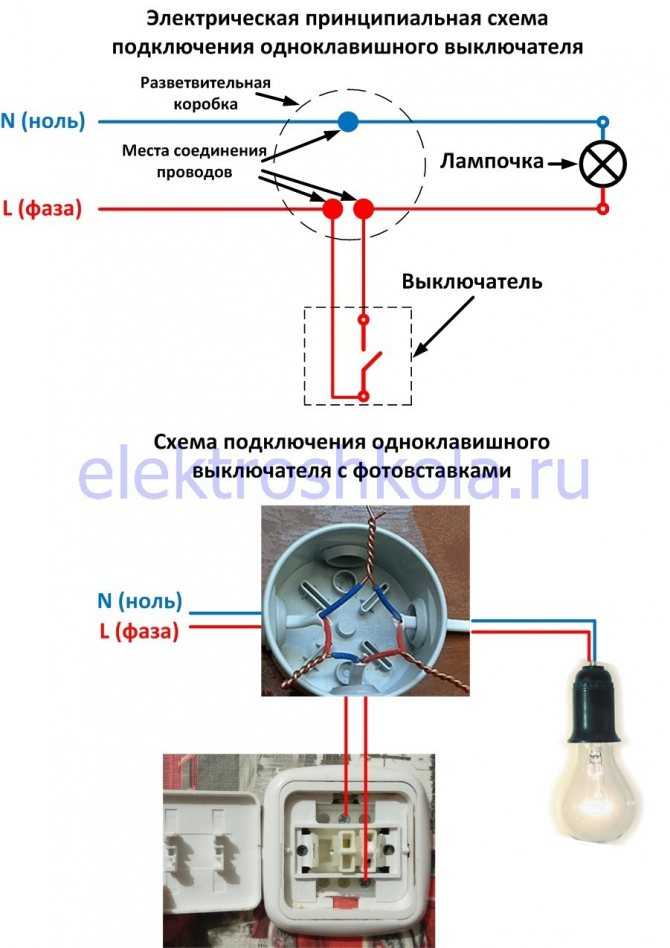

Распределительные коробки также можно использовать для добавления света и выключателей. Для получения дополнительной информации см. наш проект освещения и выключателей.

Типичная распределительная коробка — их можно приобрести в нашем интернет-магазине здесь

Описание типов электрических распределительных коробок

Электрические распределительные коробки бывают разных типов. Есть два ключевых отличия, на которые вам нужно обратить внимание при покупке распределительной коробки:

• Номинал
• Клеммы

Также можно использовать распределительные коробки различных стилей. Каждый из них немного отличается в зависимости от производителя (расположение клемм, немного разные молдинги и т. д.), но основные элементы должны быть одинаковыми:

• Стандартная распределительная коробка
• Необслуживаемая распределительная коробка или распределительная коробка Wagobox

Мы объясним различия между эти типы распределительных коробок и их различные преимущества вкратце, однако важно, чтобы у вас был правильный рейтинг, какой бы тип вы ни выбрали.

Номинал распределительной коробки в амперах

Распределительные коробки измеряются в амперах для защиты их, вас и цепи. Убедитесь, что у вас есть правильный ящик для правильной работы. Для кольцевой магистрали (подробнее о кольцевой сети можно найти в нашем проекте здесь), а также для радиальной цепи (подробнее о радиальных цепях в нашем проекте здесь) потребуется распределительная коробка на 30 ампер, а для цепи освещения (хотя вы можете купить распределительную коробку на 5 ампер). коробки) потребуется распределительная коробка на 20 ампер.

Используемый номинал должен отражать ток цепи, в которой он будет использоваться. Можно использовать распределительную коробку с более высоким номиналом тока в цепи с более низким номиналом, но не наоборот. Подводя итог:

• Кольцевая сеть и радиальные цепи = 30 ампер
• Цепи освещения = 20 ампер

Клеммы и проводка распределительной коробки

Соединительные коробки поставляются с 3, 4, 5 или 6 клеммами. ваш проект. Клеммы — это то место, где соединения будут выполняться путем вставки жилы провода с любой стороны или прокладки проводки, а затем завинчивания клеммы для создания безопасного электрического соединения и соединения.

Распределительная коробка с 3 клеммами, используемая для соединения двух секций проводки вместе

По сути, в распределительной коробке используются клеммы трех типов:

1. Одновинтовая клемма. одна единственная точка подключения. Обычно они находятся в стандартной распределительной коробке и позволяют подсоединять большее количество или размеры кабельных жил, чем клеммы других типов.

   Одновинтовые клеммы внутри распределительной коробки

2. Винтовые клеммы для сборных шин. Жилы кабелей вставляются в собственные отверстия, а затем надежно фиксируются путем завинчивания. Важно убедиться, что отверстие клеммы достаточно большое для того, чтобы в него поместилась жила кабеля. Эти клеммы относительно быстро и легко работают с шинными клеммами

   в распределительной коробке

3. Простота подключения/необслуживаемые клеммы – каждая жила кабеля вставляется в свое отверстие в клемме. Кабели либо фиксируются рычагами, либо защелкиваются. Количество жил, которые можно подключить к каждой клемме, ограничено количеством отверстий в каждой клемме — обычно от 2 до 8. Они очень быстро подключаются и просты в использовании.

   Клеммный соединитель Easy Connect, не требующий технического обслуживания

Круглые или квадратные распределительные коробки

Не требуется, чтобы распределительная коробка была круглой или квадратной, обычно они бывают и теми, и другими. Как правило, более распространенные круглые распределительные коробки обычно используются для кабелей с меньшим током.

Сильноточная распределительная коробка — изображение предоставлено Bartec

Распределительные коробки, не требующие обслуживания, становятся все более распространенными. Они предназначены для замены стандартных круглых распределительных коробок, обычно используемых в бытовой электропроводке. Причина, по которой они стали настолько популярными, заключается в том, что они могут сэкономить почти 75% времени, необходимого для подключения традиционной распределительной коробки.

Распределительная коробка необслуживаемого типа

Подключение распределительной коробки

В этом разделе объясняется, как выполнить подключение традиционной или стандартной распределительной коробки. Не имеет значения рейтинг или количество терминалов, процесс в каждом случае одинаков.

Соединение двух отрезков провода вместе

Дважды проверьте, отключено ли питание и подсоедините распределительную коробку, как показано ниже:

Распределительная коробка Схема подключения – подключение кабелей с помощью распределительной коробки

Создание ответвления с помощью распределительной коробки

Если вы хотите отвести ответвление от текущей цепи, чтобы обеспечить питанием новую розетку света, опять же, убедитесь, что питание отключено, а цепь изолирована и подключите соединение поле, используя метод, описанный ниже.

Соединительная коробка со схемой ответвления — Добавление ответвления с помощью соединительной коробки

Крепление кабелей к соединительной коробке

С кабелей следует снять изоляцию, чтобы открыть жилы кабеля, но убедитесь, что вы не делаете этого за пределами соединительной коробки сам. Кабель, выходящий из распределительной коробки, должен быть целым и неповрежденным.

Перед подключением к клеммам необходимо зачистить жилы кабеля. Старайтесь выставлять минимальное количество проводника по мере необходимости. Обычно для этого достаточно 10 мм.

Используйте зеленую и желтую земляную оболочку, чтобы закрыть землю, которая, скорее всего, будет открыта.

Провода какого цвета?

Цвета проводки в Великобритании претерпели изменения в марте 2004 года. Традиционные красный под напряжением и черный нейтральный цвет были заменены на коричневый под напряжением и синий нейтральный. Заземляющий провод остается желтым и зеленым, если он покрыт оболочкой, но он также может оголиться. Как указано выше, если он голый, вы должны прикрыть его каким-нибудь рукавом, чтобы указать, что это земля.

Для получения дополнительной информации см. также наш проект «Новые цвета проводки и кабелей» для полного объяснения используемых цветов кабелей.

	Before March 2004	After March 2004
Live	Red	Brown
Neutral	Black	Blue
Земля	Зелено-желтая или оголенная жила	Зелено-желтая или оголенная жила

Крепление распределительной коробки после установки

Соединительные коробки должны быть прочно закреплены на прочной подходящей поверхности и должны быть доступны. Эти правила предусмотрены в правилах 17-й редакции и должны соблюдаться. Прикрутите основание распределительной коробки к балке или стропилу через крепежные отверстия, указанные на рисунке ниже.

Детали распределительной коробки

Это не обязательно означает, что они должны быть видны, их можно крепить в пустотах пола или крыши. Доступность означает, что строитель или электрик может легко снять часть пола или потолка и т. д. и получить доступ к распределительной коробке, когда это необходимо. Распределительные коробки нельзя заглублять в гипс или другие подобные материалы.

Кабели, идущие в распределительную коробку и выходящие из нее, также должны быть закреплены на подходящей устойчивой поверхности. В противном случае может иметь место «механическое напряжение», и со временем провода могут ослабнуть, что приведет к ослаблению соединений. Кабели следует закреплять с помощью кабельных зажимов или хомутов.

Также внимательно ознакомьтесь с правилами для кольцевых сетей и радиальных цепей. Вы ограничены в длине кабеля, который вам разрешено использовать в обеих цепях, и длинные ответвления могут привести к превышению лимита и перегрузке цепи!

В этом случае вы просите схему использовать гораздо больше энергии, чем она рассчитана.
