Как подключить lan розетку: Монтаж, подключение интернет розетки RJ-11/45 | Распиновка

Чем опасны LAN-розетки в общедоступных местах офиса

Проводные сети считаются более безопасными, чем Wi-Fi: они требуют физического доступа к подключенным устройствам. Тем не менее, у них тоже есть слабые места. Рассказываем, какие.

Сетевые розетки в прихожих и приемных

Представьте: ваша компания переезжает в новый офис. В нем делают небольшой ремонт, возможно, меняют назначение комнат, а вот розетки, в том числе сетевые, чаще всего оставляют там, где их разместил предыдущий арендатор или владелец помещения. Ведь вскрывать стены и перекладывать провода — долго и дорого. При этом некоторые Ethernet-порты могут оказаться в не очень подходящих местах, например в приемной или прихожей.

Многие компании не отключают такие розетки, даже если не планируют их использовать. Между тем, до них могут дотянуться не только сотрудники, но и посетители офиса — курьеры, соискатели, представители клиентов и партнеров. Ничто не мешает постороннему подключиться к оставленной в приемной LAN-розетке и через нее проникнуть во внутреннюю сеть вашей компании. Скорее всего, на него не обратят особого внимания: уткнувшийся в ноутбук гость, ожидающий нужного сотрудника, не выглядит подозрительно. Даже если кто-то заметит провод, то, вероятно, подумает, что посетитель решил подзарядить устройство.

Конечно, на взлом защиты сетевых ресурсов преступнику придется потратить некоторое время. Однако если они защищены простыми паролями или паролями по умолчанию, получить к ним доступ можно за считаные секунды. Кроме того, если LAN-розетка в приемной расположена в достаточно укромном месте, злоумышленник может подключить к ней небольшое устройство с удаленным доступом, а потом атаковать вашу сеть из удобного ему места.

Сетевые устройства в общедоступных местах

Не меньшую опасность несет сетевое оборудование, находящееся в общедоступных местах. Посетитель вашего офиса вполне может улучить момент и подключить свое устройство к роутеру или сетевому принтеру. Атаковать могут также терминалы и банкоматы, если сетевые провода и порты не скрыты в корпусе устройства. Так, в 2016 году злоумышленники подключили скиммеры к незащищенным банкоматам и какое-то время собирали данные о карточках клиентов.

Как защититься

Чтобы исключить возможность атаки через сетевые розетки и устройства, расположенные в общедоступных местах, необходимо тщательно контролировать те и другие:

• Роутеры и другие сетевые устройства по возможности размещайте в помещениях, куда нет доступа посетителям.
• Ведите учет сетевых розеток и оборудования и обязательно отключайте то, что не используете, особенно если оно находится в общедоступном месте.
• Выделите критически важные подразделения в отдельные подсети. Тогда злоумышленник не сможет добраться до них, даже если подключится к вашей локальной сети.
• Защищайте все компьютеры и серверы при помощи надежных защитных решений. Например, таких как Kaspersky Endpoint Security for Business.

Советы

Безопасно ли использовать Avast в 2023 году?

Решения Avast имеют неплохую репутацию, но несколько инцидентов заставляют сомневаться в их надежности. Рассказываем, можно ли доверять продуктам Avast.

Футбольные киберугрозы

Как посмотреть чемпионат мира по футболу и не стать жертвой мошенников.

Подпишитесь на нашу еженедельную рассылку

• Email*
• *
  • Я согласен(а) предоставить мой адрес электронной почты АО “Лаборатория Касперского“, чтобы получать уведомления о новых публикациях на сайте. Я могу отозвать свое согласие в любое время, нажав на кнопку “отписаться” в конце любого из писем, отправленных мне по вышеуказанным причинам.

LAN-розетки в офисе могут быть опасны

18.11.2019

Многие считают, что проводные сети менее опасны, чем Wi-Fi, так как они требуют физического контакта к подключенным устройствам. Единого верного мнения нет, но существуют общеизвестные слабые места в проводной сети подключений.

Сетевые розетки в прихожих и приемных

Нередки случаи переезда отдела или целой компании на новое рабочее место. Проведение косметического ремонта, перестановка мебели и многое другое. Но мало кто решается менять местоположение розеток, чаще всего их оставляют там, где и были. Ведь вскрывать стены, перекладывать провода – долго и дорого. При этом некоторые Ethernet-порты могут оказаться в не самых подходящих местах, таких как прихожая или приемная.

Многие организации пренебрегают такими розетками и даже не отключают их, если не хотят использовать в дальнейшем. Но не сотрудниками офис един. Курьеры, клиенты, родственники сотрудников и много кто еще может задержаться у свободной розетки. Ничто не мешает постороннему подсоединиться к брошенной розетке и проникнуть во внутреннюю сеть вашей организации. Никто не обратит особого внимания на гостя с ноутбуком. Даже если заметят провод, то подумают лишь о подзарядке устройства.

Взлом сети дело тонкое и требует некоторого времени. Однако, если сеть защищена простыми паролями или паролями по умолчанию, доступ к ним можно получить за считанные секунды.   А если LAN-розетка в холле укрыта в скрытом, темном месте, то злоумышленник может подсоединить к ней малое устройство с удаленным доступом. Для чего? Для атаки сети из удобного места, вдали от внимательных глаз.

Общедоступные места и сетевые устройства в них

Не меньшую угрозу несет сетевое оборудование, расположенное в общедоступных местах. Любой посетитель может подключить свое устройство к вашему сетевому роутеру или принтеру. Вспоминается

случай

из недавнего 2016 года, когда злоумышленники атаковали банкоматы и терминалы, имеющие сетевые провода и порты, не скрытые в корпусе.

Как защититься

Для исключения возможности атаки через сетевые розетки и устройства, которые расположены в общедоступных местах, необходим контроль за каждым устройством:

• Роутеры и другие сетевые устройства располагайте в местах, куда нет доступа посетителям;

•
  Ведите учет сетевых розеток и оборудования, и обязательно отключайте от сети то, что не используется в процессе работы;

•
  Выделяйте важные подразделение в отдельные подсети. Тогда злоумышленник не сможет подключиться к ним даже через локальную сеть;

•
  Обеспечьте все ПК и серверы надежным защитным решением — Kaspersky Endpoint Security для бизнеса – Расширенный.

Купить или продлить лицензионную защиту Kaspersky Endpoint Security для бизнеса – Расширенный, Вы можете на нашем сайте. Защита 24 узлов от 2 144 ₽ за 1 лицензию.

Продукт участвует в ряде акций:

• Вернем 10% от Вашей покупки подарочными сертификатами;

•
  Эксклюзивные подарки от «Лаборатории Касперского».

Вы можете получить консультацию по данному решению у наших менеджеров

Возврат к списку

Изготовление Ethernet-кабелей – просто и легко

Ethernet-кабели могут быть довольно дорогими, а предварительно изготовленные кабели не всегда соответствуют необходимой вам длине. Изготовление Ethernet-кабелей очень просто с помощью коробки с кабелями Ethernet категории 5e и разъемами RJ-45, которые крепятся к обрезанным концам кабеля выбранной вами длины.

Как сделать кабель Ethernet — что вам понадобится

Массовый кабель Ethernet — категория 5e или CAT5e (Вы также можете использовать кабели категории 6 или CAT6, которые имеют более высокие технические характеристики и примерно на 20 % дороже, чем CAT5e.)

Оболочные RJ45 Огромные разъемы для CAT-5E или Огромные разъемы RJ45 для CAT-6

RJ-45 Tool

. типы кабелей Ethernet, которые вы можете изготовить:

прямой и перекрестный .

Прямые кабели Ethernet являются стандартными кабелями, используемыми почти для всех целей, и их часто называют «соединительными кабелями». Настоятельно рекомендуется продублировать порядок цветов, как показано слева. Обратите внимание, что зеленая пара не расположена рядом, как другие пары. Эта конфигурация позволяет использовать более длинные провода.

Перекрестные кабели Ethernet напрямую соединяют один компьютер или устройство с другим без использования маршрутизатора, коммутатора или концентратора.

Как сделать стандартный кабель

Разрезать пластиковую оболочку примерно

один дюйм (2,5 см) от конца обрезанного кабеля. Инструмент для обжима имеет лезвие бритвы, которое поможет с практикой.

Расслабьтесь и соедините одинаковые цвета.

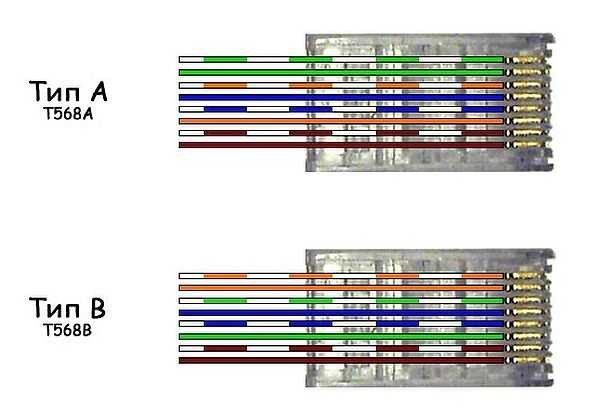

Зажмите провода между пальцами и выпрямите их, как показано на рисунке. Порядок цветов важен, чтобы получить правильный.

Используйте ножницы, чтобы сделать прямой разрез по восьми проводам, чтобы укоротить их до

полдюйма (1,3 см) от обрезанной втулки до конца проводов.

Осторожно вставьте все восемь незачищенных цветных проводов в разъем. Обратите внимание на положение синего пластикового рукава. Также обратите внимание, как провода идут до конца.

Вид сверху. Все провода вставлены до упора. Коротких проводов нет.

Это неверный путь. Обратите внимание, что синяя пластиковая втулка не находится внутри разъема, где ее можно зафиксировать на месте. Провода слишком длинные. Провода должны выходить только на полдюйма из синей втулки.

Это неверный путь. Обратите внимание, что провода не доходят до конца разъема.

Обжим кабеля. Осторожно поместите разъем в обжимной инструмент Ethernet и плотно затяните ручки. Медные лепестки на разъеме втыкаются в каждый из восьми проводов. Также есть запирающий язычок, который удерживает синюю пластиковую втулку на месте для плотной посадки. Когда вы удалите кабель из обжимного устройства, этот конец готов к использованию.

Для стандартного «прямого» кабеля повторите все шаги и порядок цветов проводов на другом конце кабеля. Для перекрестного кабеля другой конец будет иметь другой порядок цветов, как показано на рисунке выше.

Обязательно проверьте кабели перед их установкой. Недорогой кабельный тестер Ethernet делает это довольно хорошо.

ПРИМЕЧАНИЕ. – Максимальная длина Ethernet-кабеля CAT-5, CAT-5e или CAT-6 составляет 328 футов или 100 метров.

Свяжитесь с нами

Имя Фамилия

Телефон электронной почты

Название компании

СообщениеЧто бы вы хотели знать?

Я согласен с политикой конфиденциальности.

Обязательное поле

Что такое порт LAN (локальная сеть)?

Потребитель: Что происходит с этим телефонным разъемом на задней панели моего ПК? Я пытался подключить к нему телефонный кабель, но безуспешно. Я должен подключиться сегодня!

Trenton Systems: Эй, не беспокойтесь! На самом деле это порт LAN, и для подключения к Интернету вам нужен кабель Ethernet, а не телефонный кабель. Телефонный разъем и порт LAN похожи внешне, но разные по назначению!

Потребитель: О! Что ж, это хорошо знать! Скажите, не могли бы вы рассказать мне, что такое LAN-порт и как он работает?

Trenton Systems: Конечно!

Фото: Три порта LAN на задней панели защищенного сервера Trenton Systems серии 1000. Наш стандартный интерфейс ввода/вывода можно настроить в соответствии с вашей конкретной программой или приложением. Вы также можете попробовать любой из наших продуктов бесплатно в течение 45 дней.

Что такое порт LAN?

Порт LAN, также известный как сетевой порт или сетевое подключение, представляет собой разъем, используемый для подключения компьютеров, серверов, игровых консолей и других устройств к Интернету. Обычно они расположены на задней панели компьютеров и сетевых устройств и используются исключительно для установления проводного, а не беспроводного подключения к Интернету.

Что означает локальная сеть?

LAN расшифровывается как локальная сеть. ЛВС — это просто набор устройств, подключенных на небольшом расстоянии, по сравнению с глобальными сетями (WAN) и городскими сетями (MAN), которые соединяют устройства, расположенные на значительном расстоянии друг от друга.

Термин порт LAN получил свое название от использования порта в локальных сетях, таких как домашние сети, школы и сети офисных зданий.

Порт LAN также известен как порт Ethernet. Оба термина относятся к одному и тому же сокету на компьютерах, серверах, модемах, маршрутизаторах Wi-Fi, коммутаторах и других сетевых устройствах.

Термин порт Ethernet получил свое название от протокола Ethernet, разработанного Институтом инженеров по электротехнике и электронике.

Фото: Сравнение телефонных разъемов (слева) и портов LAN. Они очень похожи, но каждая из них служит определенной цели.

Как выглядит порт LAN?

Порты LAN размером с большой палец. Они напоминают старые телефонные розетки, но гораздо шире. Это связано с тем, что порты LAN содержат восемь контактов, а телефонный разъем — четыре или шесть.

Вы можете думать о порте LAN как о мощном старшем брате телефонной розетки, но не путайте их, поскольку каждый из них служит определенной цели.

Фото: Три порта LAN на задней панели мини-ПК Trenton Systems ION.

Где расположены порты LAN?

Порты LAN можно найти на модемах, маршрутизаторах, серверах, настольных компьютерах, мини-ПК, ноутбуках, сетевых коммутаторах, игровых консолях и даже смарт-телевизорах.

Фото: Кабель Ethernet вставляется в порт LAN на сетевом коммутаторе

Как работает порт LAN?

Чтобы порт LAN служил по назначению, ему необходим кабель Ethernet и два Ethernet-совместимых устройства. Чтобы установить соединение, подключите кабель Ethernet к порту LAN на устройстве, подключенном к Интернету, например модему, маршрутизатору или модемно-маршрутизаторному устройству, и подключите кабель к компьютеру, игровой приставке или другим устройствам в противоположный конец.

Вуаля! Вы только что установили подключение к Интернету с помощью порта LAN и кабеля Ethernet.

Фото: кабели Ethernet категории 5e, подключенные к портам локальной сети в большом центре обработки данных

Что такое кабель локальной сети?

Кабели LAN, чаще называемые кабелями Ethernet, состоят из медных проводов и относятся к нескольким различным категориям, наиболее распространенными из которых являются Cat 5e и Cat 6. Кабели заканчиваются RJ45 или зарегистрированным разъемом 45. , разъем. Разъем RJ45 — это просто кусок на конце кабеля Ethernet, который вставляется в порт LAN.

Забавный факт: разъем RJ45 широко используется в локальных сетях, поэтому порт LAN иногда называют портом RJ45 или разъемом RJ45 Ethernet. Кто знал, что порты LAN могут иметь так много разных имен?

Фото: внутреннее сравнение кабелей Cat 5e и Cat 6. Обратите внимание на шлиц в центре Cat 6. Этот элемент разделяет пары проводов, чтобы уменьшить перекрестные помехи. Предоставлено: Fiber Optical Networking

Хорошо, вернемся к кабелям. Категория кабеля Ethernet, который вы используете для подключения устройств, зависит от скорости передачи данных в вашей сети. Более низкие категории, категории 3–5, поддерживают скорость передачи от 10 Мбит/с до 100 Мбит/с при максимальной полосе пропускания 100 МГц. Они практически вышли из употребления из-за достижений в скорости передачи данных и пропускной способности.

Кабель Cat 5e, с другой стороны, поддерживает скорость передачи данных до 1 Гбит/с на частоте 100 МГц. Кабель Cat 6 поддерживает ту же скорость передачи, что и кабель Cat 5e, но имеет более высокую максимальную полосу пропускания — 250 МГц. Кабели Cat 6a и более новые поддерживают скорость передачи данных до 10 Гбит/с и от 500 до 1000 МГц. Кабели Cat 5e, 6 и 6a, в частности, являются основными игроками на современной арене компьютерных сетей.

Кабель	Максимальная скорость передачи	Максимальная пропускная способность
Категория 5е	1 Гбит/с	100 МГц
Категория 6	1 Гбит/с	250 МГц
Категория 6а	10 Гбит/с	500 МГц
Категория 7	10 Гбит/с	600 МГц



Таблица: Сравнение кабелей Ethernet категории 5e и выше. Также обратите внимание на положительную связь между категорией кабеля, максимальной скоростью передачи и максимальной пропускной способностью. Чем выше скорость передачи данных, тем больше данных можно передать за заданный промежуток времени.

Имейте в виду, что длина этих кабелей не должна превышать 100 метров, иначе скорость передачи данных снизится. Вы можете использовать тест скорости интернета, чтобы определить скорость передачи данных в вашей сети, и это поможет вам выбрать правильный кабель Ethernet для вашего приложения. Как правило, лучше всего использовать кабель Cat 5e или новее, поскольку гигабитный интернет становится все более и более распространенным явлением.

Фото: порты LAN (слева) в сравнении с портом SFP и приемопередатчиком

Чем порт LAN отличается от порта SFP?

Существует несколько ключевых различий между портами LAN и портами SFP, которые используются на компьютерах и сетевых устройствах.

Наиболее очевидная разница заключается в том, что для подключения к портам SFP (подключаемый модуль малого форм-фактора) требуется приемопередатчик SFP, а не только кабель Ethernet.

Другое отличие — расстояние. Из-за своей медной проводки кабели Ethernet могут удлиняться только до тех пор, пока не произойдет снижение производительности. Порт SFP, с другой стороны, позволяет использовать оптоволоконные кабели, которые можно удлинить без значительного снижения скорости передачи данных.

Фото: четыре порта LAN на процессорной плате SEP8253, используемые в защищенных серверах Trenton Systems

Какие продукты Trenton включают порт LAN?

Надежные серверы Trenton Systems серий от 1000 до 5000 оснащены двумя портами 1GbE и двумя портами 10Gbe LAN, а также IPMI (интеллектуальный интерфейс управления платформой) для обеспечения защиты портов.

Что такое 1GbE и 10Gbe, спросите вы?

Обозначают 1 Gigabit Ethernet и 10 Gigabit Ethernet соответственно. Это просто означает, что ваш защищенный сервер Trenton имеет порты LAN, поддерживающие скорость передачи данных от 1 Гбит/с до 10 Гбит/с, что идеально подходит для большинства современных сетевых приложений.
