Подключение розетки для интернета: схемы подключения, варианты, инструкции, ошибки

Содержание

1. Стандарты и схема подключения
2. Как подключить интернет кабель к розетке
3. Как подключить настенную компьютерную розетку
4. Как подключить внутреннюю интернет розетку
5. Обжим коннектора RJ 45
6. Схема подключения интернет кабеля по цветам
7. Обжим витой пары в коннекторе
8. Виды и типы интернет розеток
9. Необходимость установки розетки
10. Варианты применения интернет-розеток

Стандарты и схема подключения

Чтобы установить веб розетку, требуется раскрыть крышку, где находятся контакты и проверить маркировку. Монтаж компьютерной розетки производят по двум шаблонам: шаблон «А» и шаблон «Б».

В основном для соединения применяется шаблон «Б». При осмотре корпуса возможно узнать какому шаблону соответствует тот или иной контакт.
К примеру, на Unica:

• Шаблон «В» будет принадлежать к верхней по цвету маркировке. Когда будете подключать обратите конкретно на это внимание, а протокол «А» — к нижней.
• Поняв это, в будущем не появятся трудности с последующей сборкой. Шаблон «В» — его расцветки сходятся по типу EIA/TIA-568B, на одном из участков зажима присутствуют следующие расцветки: светло-оранжевый, оранжевый, светло-зеленый, зеленый. На второй части: синий, светло-синий, светло-коричневый, коричневый.
• Проведите шнур сквозь крышку, изолирующая обмотка которая сверху провода UTP нельзя срезать более 2,5 см.

• В результате некорректного подсоединения и очистки шнуров вероятна утрата быстроты и качества загрузки информации.
• После этого включаете все проводники в контакт пазы по окрасам.
• В конце при закрытии крышки требуется отрезать жилы, которые входят за ее пределы.

• При завершении следует смонтировать веб розетку в «седло».
• Плюсы этой розетки  — не придется обножать шнуры до меди, потому что на розетке присутствуют отдельные ножи.
• При закрывании крышки, ножи самостоятельно рассекают изолирующий слой, и получается контакт соединение, после происходит укладка на определенную глубину разъема. В руководстве этих моделей в основном указывается, что употребление спец обжимок не допустимо.
• По завершении установите рамку и внешнюю облицовку.

Как подключить интернет кабель к розетке

Перейдем к проблеме, как подключить интернет розетку, необходимо уточнить, что за размещение веб розетки вам наиболее подходящая. Имеется пара вариантов монтажа розетки: внутренний и внешний.

Эти виды монтажа идентичны конструкциям типичной электро розетки. Для внешнего контактная часть приделывается прямиком на стену, подключаются проводники и впоследствии прикрывается предохранительным футляром. А для внутренней ставится в стене пластмассовый подстаканник и после закрепляется главная часть, с соединениями розетки закрывая это все пластмассовой покрышкой.

Как подключить настенную компьютерную розетку

• Изнутри всякой розетки есть указания, как располагать проводку при включении кабеля. Изготовители прикрепляют цветную диаграмму, которую возможно заметить при обжиме коннектора.
• Прикрепляется коробка напрямую на стену, ввод для электрошнура располагаются сверху, а для компьютерного провода снизу.

• После демонтируется изоляционный слой с крученой пары на 5-7 см, выполняя это внимательно, чтобы не затронуть изолирующий слой самих проводов. Просовываем в хомут провод и крепим его.
• Далее следует вставить проводники так, чтобы они пошли до контакта. Если все сделано верно будет указывать характерный звук защелки. Если же этого не произойдет, можно протолкнуть контакты, с помощью отвертки опустив их вниз до полного соединения. Лишнее кусочки провода нужно удалить. Прикручиваем покрышку.

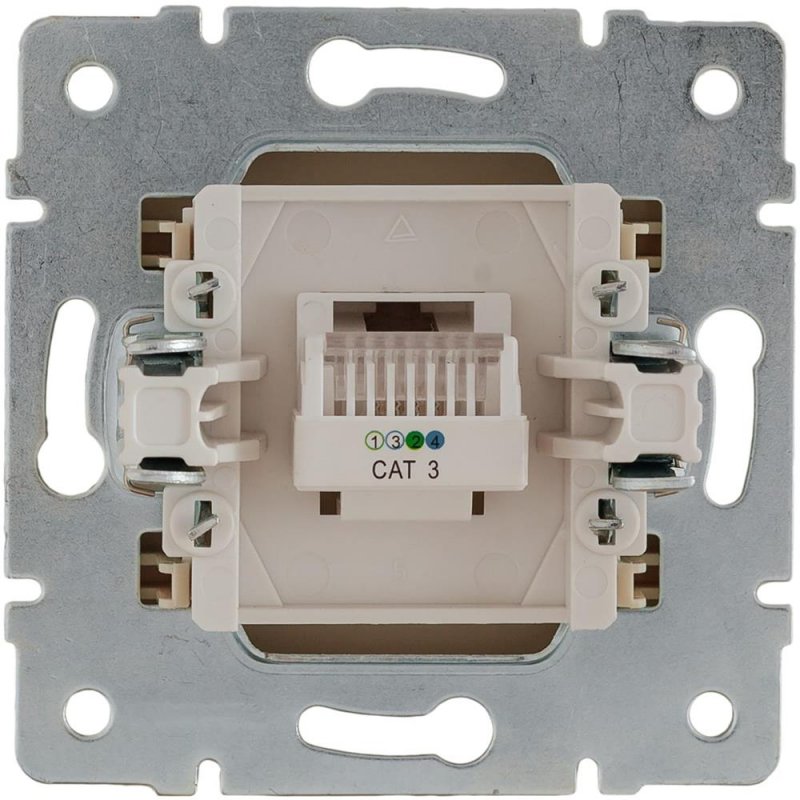

Как подключить внутреннюю интернет розетку

• Разберем, как подсоединить и собрать довольно известные web розетки на примере нескольких компаний: Legrand и Lezard.
• У розеток организации Legrand для начала надо отсоединить крышку, под ней будет находиться светлая крыльчатка со стрелкой.
  Поверните ее по стрелке, у вас получатся пара детали: корпус и плата для контактов. На ней промаркированы цвета для проводки.

• У розеток организации Lezard панелька и рама закреплены на штырях. А доска для контактов зафиксирована на зажимах. Чтобы достать эту пластину надо нажать на верхнюю защелку. По завершении снимите крышку, ею будут прижаты проводники.
• Изучив данное руководство, установка компьютерной розетки не создаст у вас ни каких вопросов и вы сумеете это сделать с самой разной моделью розеток.
• Для подключения двойной розетки надо подвести пару проводов и расшифровать по цветной схеме. Это подойдет, если у вас сеть сформирована модемом или двумя входящими web линиями.

Обжим коннектора RJ 45

Чтобы подвести к web розетке сеть нам требуется провод в окончании у него должен находиться специальный разъем или по-другому – коннектор.

Он располагается в прозрачном блоке, в котором заметна многоцветная проводка. Через этот проводник совершается сопряжение ПК друг с другом или с маршрутизатором. Главное понимать систему сборки в нем проводки следовательно с подсоединением веб-точки затруднений не возникнет.

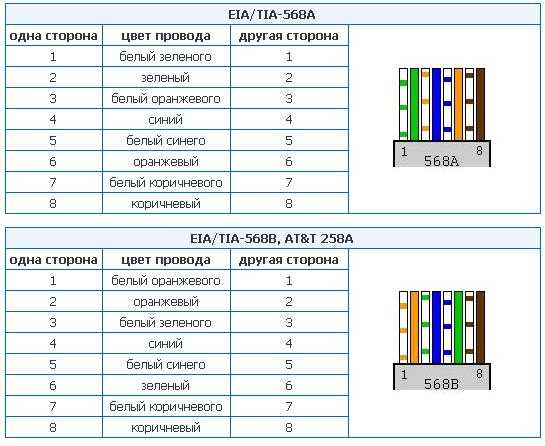

Схема подключения интернет кабеля по цветам

Различают две модели контакта: А и В. Надо запомнить, шнур для инета будет иметь 2 пары или 4 пары проводки. Отличие лишь в быстроте перемещения информации, так для 2 пар – 1Гб/с, а для 4 пар — 1Гб/с — 10Гб/с. Сейчас чаще всего у большинства пользователей информация поступает со скоростью до 100 Мб/с.

В данный момент быстро развиваются сейчас IT технологии, то разумнее всего прокладывать провода из 8 пар проводов, нежели из 4-х. Быстрота перемещения информации начнут возрастать, то в приведенном варианте не надо будет менять проводники.

Они не на много дороже стоят, а комплектующие (коннектор, веб-розетка) для включения web сети подойдут и для такого вида кабеля.

В результате когда интернет уже имеет 2 двойных коннекта, возможно применять тот же коннектор. Надо лишь оставить первые 3 провода, после продеть пару контактов, а зеленый провод устанавливается заместо 6-го.

Обжим витой пары в коннекторе

• Произведем обжатие шнура в коннекторе  первое дело — купить пассатижи обжимные. Оно будет стоить не дорого, ими будет комфортно испльзовать, в случае ограниченного бюджета, возможно прибегнуть к плоскогубцам и отвертке.
• Первоначально освобождаем сплетенную пару проводов от изолирующего слоя. Ниже изоляции есть 4 пары разноцветных проводников, расположенные в переплетенном состоянии друг с другом. Также будет присутствовать экранированный провод, его достаточно просто отогнуть в сторону. Попарно скручиваем и выравниваем шнуры, по окончании этого укладываем по типажу «В».

• Производим зажим предусмотренного по методике, промеж главным и указательным пальцем. Проводники должны ровно вместе лежать. Все что лишнее убираем, остается приблизительно 10-12 мм, приставив коннектор к проводам, их изолирующий слой должен находится повыше защелкиваемого механизма.
• После этого соединяем проводку с коннектором, держа его за выпуклость, на крышке повернув вниз.
• Провода должны соответствовать своим каналам, и обязательно они должны достигнуть конца коннектора. Удерживая шнур у кромки разъема, надлежит его вставить в пассатижи.

• После этого не торопясь сожмите пассатижи совместно, если сжимать получается с трудом, проверти встал ли RJ45 в гнездо. После произведите повторное сжатие клещей.
• После надавливания на выступы в пассатижах пододвиньте проводку к ножам, они перережут слой и будет произведено синхронизирование. Когда с данным присоединениям появятся трудности, переделать его будет просто, повторите действия заново с новым RJ45.

Виды и типы интернет розеток

Заранее вначале монтажа web входа, требуется ознакомиться со спецификацией розеток под разъем RJ-45.
Что же такое RJ-45? RJ-45 – это норма через которую происходит объединение компов и модемов, он представляет собой экранированный шнур из 8 жил.

Произведя разрез шнура, вы заметите 4 двойки проводников сплетенных друг с другом. Данный вид провода получил большое распространение для линий, где происходит перенесение информации по местным линиям и линиям всеобщего использования.

Данная норма RJ-45 взята за основу для создания совместных, локальных сетей, кроме того почти весь инет построен на данной норме.

Web розетки классифицируются по данным типам:

1. По быстроте перемещения информации.
2. По численности разъёмов. Существуют парные и с одним входом розетки с 4-8 гнездами.
3. По технологии крепежа. Аналогично электро розеткам есть конструктивные (внутри) и внешние веб-гнезда. Конструктивные, те что встраиваются в стены, а внешние те что прикрепляются сверху стен.

Гнездо, то что спрятана в стене, может оборудована пластмассовым подстаканником, где в дальнейшем будут располагаться клеммы. Web розетка находящаяся снаружи, прикрепляется на стену с помощью панели.

Не плохим продуктом являются изделия выпущенные фирмами с устоявшейся репутацией такие как Digitus, Legrand, VIKO и т.д.
Из всех брендов можно выделить особенно “keystones” – кейстоун.

Данный модуль может располагать на своей панели разные типы входов (audio, video, telephone, optical, Mini-DIN) в том числе и RJ-45.
Данная фирма может предоставить интерфейсы для любого современного оборудования. На данный момент большим спросом пользуются HDMI-кейстоуны.

Необходимость установки розетки

Подавляющая масса пользователей проживает в многоквартирных домах. В каждом помещения нужно каким угодно простым и эффективным способом сделать место для включения к веб сети всевозможных по принципу подсоединения устройства.

Необходимо купить и поставить маршрутизатор с Wi-Fi. Но вот отдельные пользователи не согласны с мнением большинства и говорят об плохом воздействии магнитоэлектрических волн от генераторов на личное самочувствие.

Это обстоятельство нужно учитывать, чтобы снизить электромагнитное воздействия в ваших домах. Главным таким способом считается сборка с конструкцией веб розеток конкретно в стенках здания. По сходству их производят для закрытой и раскрытой проводки.

Это только первый из возможностей предоставления многоточечного доступа в сеть для гаджетов и собственных хранилищ информации в жилье/квартирке/кабинете.

Варианты применения интернет-розеток

Проводной интернет используют не только в домашних условиях, им так же пользуются в других общественных местах.

В здании, где будет проведена система доступа к сети, при монтаже следует соблюдать технические требования.

Веб-розетки так же обязательно устанавливаются в соответствии со специальными требованиям безопасности в зависимости от того где будет предоставляться доступ к сети Интернет.

Выделяются 4 основные группы помещений:

• кабинеты, лекционные залы, помещения серверного оборудования;
• интернет – магазины, ремонтные мастерские для обслуживания компьютерного оборудования;
• интернет – кафе, электронно-библиотечные системы;
• помещения с повышенной степенью безопасности.

В случаях, когда помещение имеет небольшую площадь, лучше располагать разные способы подключения в одном месте чтобы можно было подключить большинство устройств.

В помещениях где много кабинетов и аудиторий, в которых уже подключена беспроводная сеть, при прокладке проводного соединения одним из главных условий является установленные на стенах и мебели розетками типа — RJ-45.

В комнатах, где находится серверное оборудование, должны быть установлены разъемы под витую пару.

Интенсивное внедрение ит-технологий не обошло нашу жизнь стороной и во многом повлияло на развитие образования.

Конечно технологиями пользуются и бизнес-предприниматели, а особенно те специалисты, которые занимаются ремонтом компьютерной и периферийной технике. Работники должны иметь свободный доступ к розеточным модулям, для скорейшего выполнения своих задач.

Любое учебное учреждение теперь имеет у себя на вооружении электронно-вспомогательное оборудования, которое используется для технических (ведение документации, электронные журналы, распечатка материалов и т. п) и образовательных целях (презентации, проекты, уроки с использованием ит-технологий).

И последняя место, где можно установить веб-розетки и их модули – помещения с повышенной степенью безопасности, это государственные, корпоративные, частные службы безопасности. Сюда относятся банковские хранилища, где меньше всего пользуются беспроводной передачи данных, чтобы исключить похищение информации.

Как подключить розетку для интернет кабеля — Altclick

Подключаться к интернету можно разными способами. Один из вариантов – использование интернет-розетки. Розетка для интернет-кабеля может ставиться даже в городской квартире.

Содержание

Подключаться к интернету можно разными способами. Один из вариантов – использование интернет-розетки. Розетка для интернет-кабеля может ставиться даже в городской квартире. Она отличается от классической розетки наличием уникального разъема. С его помощью можно установить провод «витая пара». В нем есть специальные жилы с изоляцией. Всего проводов 8, они соединены друг с другом попарно. Таким образом, получается четыре пары.


Благодаря специфической конструкции, электромагнитные помехи сведены к минимуму. Передача информации в этом случае может осуществляться на скорости до одного гигабита в секунду. Кабель витая пара подключается в интернет-розетку. Для кабеля есть специальное гнездо. Оно называется RJ-45. Провод нужно установить в это гнездо, обжать инструментом. Провода разъема должны быть размещены в конкретном порядке. Это очень важно. Рассмотрим, как подключить розетку для интернета.

Internet розетки: разновидности


В этом пункте статьи мы рассмотрим основные виды розеток под разъем RJ-45. RJ-45 является стандартом для подсоединения витой пары различных сетевых коммуникаторов. Посредством кабеля витая пара пользователь может организовать любой канал. Этот канал будет служить для передачи информации для организации локальной или общей сети. Интерфейс RJ-45 подходит для подключения к интернету на даче.


Классификации розеток для интернета по параметрам:

• Число разъемов. По этому параметру разделяются на несколько типов. Одинарный, двойной, на четыре и восемь разъемов. Существуют и комбинированные варианты. Они оснащаются коммутаторами для подсоединения RJ-45 и USB, HDMI.
• Скорость интернет-соединения. По этому параметру розетки подразделяются на категории по скорости передачи информации: до 100 Мбит/сек, 1000 Мбит/сек и 10 Гбит/сек в радиусе 50 метров.
• Метод монтажа. Розетки бывают внутренние и накладные. Внутренние монтируют непосредственно в стену, а наружные крепят на стену. Каждый вариант имеет свои преимущества. Пользователи выбирают способ монтажа, ориентируясь на свои предпочтения.


Многие производители выпускают так называемые кейстоуны. Устройства представляют собой модульный порт. Он универсален, поэтому подойдет практически под любой вид разъема. Внешние интернет-розетки применяют, если есть необходимость установить устройство на стене. Внешний подрозетник монтируют на поверхности стен. А сверху устанавливается панель с модулями. Внутренние чаще устанавливаются внутрь кирпичных или гипсокартонных стен. Есть и другие модели – со сменными модулями. Пользоваться ими очень удобно. Их преимущество в простоте обслуживания. При выходе из строя какого-либо элемента такую розетку можно отремонтировать.

Принципы прокладки кабеля в стене


Один из сложных по исполнению тип прокладки сетевого кабеля – установка его внутри стены. Такой вариант подходит для городской квартиры, частного дома и офиса. Стоит детально разобрать особенности такого метода. Преимущество внутреннего монтажа заключается в том, что провод скрыт внутри стены. Следовательно, он не будет мешать, путаясь под ногами. Поэтому интерьер не пострадает. Но методика имеет и минусы. К примеру, могут возникнуть трудности с доступом к интернет-кабелю.


Ремонтировать и обслуживать провод будет крайне затруднительно, потому что он скрыт в стене. Обычно монтажом кабеля занимаются профессионалы. В таком случае развода выполняется по штробам в гофрированной трубе из ПВХ. Это сводит к минимуму риски появления поломки. В крайнем случае можно получить доступ к кабелю. Демонтаж при этом выполнять не придется. Перед выполнением прокладки провода нужно поставить разметки. Ставятся точки тех зон, где будет проходить интернет-кабель.


Нужно помнить, что витая пара без защитного экрана обладает высокой чувствительностью к электромагнитным помехам. Поэтому нужно правильно рассчитать расстояние от электропроводки до компьютерной проводки. Минимум должен составлять пятьдесят сантиметров. Следующий шаг – наметить трассу. Когда будете подбирать участок для штробы, учтите, что кабель ограничен по углу изгиба. Если вы работаете с витой парой, используйте для нее защитный гофрошланг.


Очень важно изначально правильно выбрать провод. На качестве лучше не экономить. Витая пара считается надежным кабелем. Монтаж начинается с укладки кабеля в гофротрубу нужного диаметра. Провод должен свободно двигаться внутри трубы. После этого гофру крепят в штробе специальной гипсовой стяжкой. И только после этого приступают к отделочным работам. На выходе провода будет установлена интернет-розетка. Но перед этим необходимо выполнить ее распиновку.


Сначала ставят подрозетник, в нем крепится корпус и сам механизм розетки. Как мы уже отметили выше, интернет-розетки бывают двух типов в зависимости от способа монтажа. Внутренние применяются в том случае, если кабель проложен в стене. Внешние модели крепятся на стенах. Но все модели состоят из нескольких частей. Одна половина устройства нужна для крепления. А внутренние компоненты предназначаются для подсоединения провода. Другая часть нужна для обеспечения защиты.


Чаще люди предпочитают пользоваться услугами мастеров. Технический специалист быстро выполнит работы. Схем подключения интернет-кабеля по цветам существует несколько. С их помощью можно подключать кабель: T568А и T568В. Первая схема «А» у нас не применяется. Кабель размещают по схеме T568В. У пользователей есть свои причины установить интернет-розетку. Эксперты рекомендуют сразу расшить сеть из восьми проводников. В таком случае при изменении скоростного показателя в будущем не придется менять сеть. Подсоединить витую пару к розетке можно по инструкции. На схеме все выглядит достаточно понятно.




Популярные бренды розеток для интернета


Если вы собираетесь установить у себя дома интернет-розетку, нужно знать, какие производители выпускают эти устройства:

• Французская продукция, которую выпускает надежный производитель. Устройства считаются одними из самых лучших на рынке электроники. Оснащаются лучшим механизмом фиксации провода. Схема подключения не имеет отличий от стандартных норм. Розетки Легранд универсальны. Подключение их можно выполнять по схемам А и В. Цветовые схемы размещены на клемме устройства.
• Стоимость моделей ниже, чем изделий предыдущего бренда. Это высококачественная продукция. Корпус интернет-розеток Вико выполнен из высокопрочных полимеров. Внутренняя сборка отличается эргономичностью. Продукция Вико считается оптимальным решением по цене. Для некоторых пользователей имеется существенный недостаток – отсутствие подсказок в виде цветовой схемы подсоединения. Распиновку нужно выполнять предельно аккуратно.
• Производство Турция. Компания помимо розеток выпускает качественные выключатели. Подключение и монтаж устройств можно выполнить самостоятельно. Розетки этого бренда предельно просты в использовании.
• Подключение устройств этого бренда выполняется аналогично. В линейке продукции можно найти двойные модели. В таком случае нужно будет проводить два провода от роутера. Поскольку соединение параллельно сетевые устройства не поддерживают. Самые популярные модели Шнайдер оснащены двумя выходами.


Проводной интернет сейчас считается самым качественным. Для удобства организации такой сети используют специальные интернет-розетки. Благодаря этим устройствам кабель не будет путаться под ногами. Несмотря на все вероятные сложности, пользователи предпочитают выполнять монтаж самостоятельно.

Нюансы монтажа интернет-розетки


Как мы уже сказали, интернет-розетки монтируются как внутри стены, так и на ее поверхность. Как именно будет установлено устройство, зависит от предпочтений пользователя. Если розетку нужно установить в помещении, где размещено много компьютерной техники, стоит отдать предпочтение внешнему монтажу. Для выполнения крепления этого устройства нужно поставить кабель в разъем. После этого посредством двух дюбелей производят крепление внутреннего элемента интернет-розетки к стене. Финальный этап – монтаж декоративного компонента устройства. Монтаж внутренним способом отнимет больше времени.


Рассмотрим алгоритм действий при монтаже внутренней розетки:

• В стене делают специальный вырез. Для этого чаще используют перфоратор. После этого зубилом и молотком убирают внутреннюю часть сделанного выреза.
• К стене делают штробу от одной розетки ко второй.
• В полученное отверстие монтируют подрозетник. Для фиксации используется гипсовый раствор.
• Кабель выводят по штробе, подключают ПК. Затем кабель выводят в специальную установочную коробку. После его подключают к розетке.
• Декоративная часть интернет-розетки устанавливается в последнюю очередь.


Если монтаж был выполнен с соблюдением всех правил, устройство прослужит достаточно долго.

Как проверить сигнал


По завершении монтажа нужно выполнить проверку сигналов в розетке. Работать будем со стандартным бытовым тестером. Также понадобится патч-корд с прямой схемой распиновки. По длине он должен быть от половины до пяти метров. Подсоединять второй конец кабеля нужно в тестовую розетку. Выставляем прибор в положение звукового сигнала. Теперь можно выполнить проверку каналов патч-корда и розетки. Если вы услышали звук, значит, соединение установлено. Если в тестовом приборе нет звуковых сигналов, ориентируемся на лампочки. При некорректном расключении жил, лампы на приборе будут гореть не по порядку, а произвольно. К примеру, сначала загорится первая лампочка, потом третья, затем вторая и так далее. Тестер не будет выдавать сигналы, если была установлена дешевая розетка низкого качества. В таком случае стоит приобрести более надежную модель.

Вероятные ошибки при монтаже розеток для интернета


Если во время тестирования вы обнаружили отсутствие подключения, вероятно, что в процессе монтажных работ подсоединение было выполнено неправильно.


Какие ошибки чаще всего допускают пользователи:

• Пользователь самостоятельно монтирует кабель и розетку по схеме Б. Но коннектор и модемное устройство были куплены ранее в собранном виде. Если предварительно не провести проверку формата подключения, может оказаться, что интернет-розетка подключается по одной схеме, а кабель по другой. Этим и объясняется отсутствие соединения. Выполните проверку кроссировки коннектора. Затем сделайте распиновку витой пары.
• Иногда пользователи в процессе монтажных работ повреждают ножом оболочку кабеля. Для обеспечения соединения нужно поставить контакты в пазы и выполнить правильный обжим.
• Пользователь оставил чересчур длинный кабель. Чтобы подключить розетку для интернета, необходимо оставлять максимум двадцать сантиметров. Если кабеля будет оставлено более чем на тридцать сантиметров, розетка разболтается. Поэтому пользователю придется выполнять монтажные работы заново.
• Соблюдены все основные требования и правила. Но интернет-розетка не функционирует. Пользовать выбрал низкокачественное устройство. Или розетка изначально была бракованная. На рынке электроники всегда можно найти надежные устройства. Стоимость их вполне доступна. Отдавайте предпочтение продукции надежных брендов. Качественное устройство прослужит достаточно долго.


Если у вас нет уверенности, что вы можете самостоятельно произвести монтаж кабеля и розетки для интернета, лучше обратиться к профессионалу. Мастер выполнит монтажные работы быстро. Интернет провайдеры по адресу в Московской области предлагают услуги по монтажу интернет-розеток. Стоимость необходимо уточнять на сайте поставщика услуг. Но некоторые пользователи все же предпочитают выполнять монтаж своими руками. Главное – разобраться в деталях.

Руководство по установке Ethernet Wall Jack от Computer Tech

Домашнее подключение к Интернету превратилось из роскоши в необходимость. Сегодня более 84% домов в США имеют компьютеры, а около 73% этих домов подключены к широкополосному интернету. Эти цифры показывают, что наличие домашней сети быстро стало образом жизни для подавляющего большинства населения. Хотя есть что сказать о Установка Ethernet Wall Jack , когда речь идет о смартфонах, ноутбуках и устройствах, которые просто требуют мобильности, у такой домашней сети есть некоторые явные недостатки. Не последними из которых являются:

• Безопасность беспроводной сети или ее отсутствие
• Более низкие скорости, чем при проводной линии
• Частые простои из-за перегрузки полосы пропускания

Хотя Wi-Fi гораздо лучше подходит для обмена мультимедиа по дому, проводное соединение Ethernet предлагает гораздо больше. Для начала у вас будет:

• Частная высокоскоростная интернет-сеть
• Отличные скорости, обеспечивающие потоковую передачу мультимедиа без буфера
• Подключение IP-камеры безопасности
• Надежный обмен файлами
• Бесшовные онлайн-игры

Это лишь некоторые из преимуществ, которые дает установка настенной розетки Ethernet по всему дому. При этом некоторые опасения возникают и с этим видом связи.

Основная проблема заключается в том, что для установки настенной розетки Ethernet требуется немало усилий.

Это пошаговое руководство должно облегчить вашу боль и значительно облегчить процесс.

Как установить настенную розетку Ethernet?

Спланируйте свой маршрут

В зависимости от ваших конкретных потребностей, необходимо решить определенные проблемы с дизайном, прежде чем вы пойдете покупать все необходимые товары. К ним относятся такие вопросы, как:

• В каких комнатах вы хотите провести электропроводку: Вы хотите, чтобы ваши спальни были подключены к электросети? Если у вас есть пещера для мужчин, вы можете включить ее в планы, особенно если у вас есть смарт-телевизор. А как насчет вашего офиса и детских комнат? Рассмотрите возможность подключения любых других комнат, в которых вы часто бываете и которые могут нуждаться в подключении.
• Сколько портов должно быть в каждом месте: Это полностью зависит от типа сетевых устройств, которые у вас есть, и от того, сколько из них будет работать в одной комнате одновременно. Настенные панели поставляются в широком спектре конфигураций с портами на 1, 2, 4 и 6 разъемов. Если вы не хотите включать в свой бюджет комнатные выключатели, рекомендуется использовать большое количество, например настенные панели с 4 или 6 разъемами. Помните, что это так же просто, как  Установка настенного разъема Ethernet как это установить 4 или 6.
• Какая скорость сети будет удовлетворительной: Это определит тип коммутатора, который вам нужен. Вам следует подумать о приобретении гигабитного коммутатора, если вы собираетесь играть в игры, передавать тяжелые файлы между компьютерами и одновременно транслировать онлайн.
• Лучшее место для распространения: Вам нужно найти хорошо спрятанное место, где много места. Для большинства людей это будет прачечная или любая другая комната, в которой уже есть кабели кабельного телевидения и интернета.
• По какому пути должны идти кабели: Если вы выбрали гигабитные скорости, то максимальная длина кабеля будет около 300 футов (100 метров). Это дает вам некоторое пространство для игры. Выберите путь, который находится вдали от человеческого трафика и может быть легко настроен для доступа ко всем комнатам, предназначенным для подключения Ethernet.

Как только все это будет решено, вам нужно пойти и собрать инструменты, а также необходимые товары.

Простой способ установки кабеля Ethernet

Соберите инструменты

Инструменты, которые вам потребуются, во многом зависят от ваших конкретных потребностей. Вот базовая разбивка необходимых инструментов:

• Инструмент для обжима Ethernet
• Дрель
• Кольцевая пила или лопастное сверло
• Остроконечная ручная пила
• Рыболовная лента или любая прочная веревка
• Карандаш
• Линейка
• Искатель шпилек

Вам также может понадобиться устройство для изготовления этикеток и маркер-маркер, но они не являются обязательными в зависимости от вашего мастерства. Вот список материалов, которые вам также понадобятся:

• 1000-футовая катушка Cat5e или Cat6 (перейдите на Cat6)
• Гнезда, пластины и вилки RJ45
• Модернизированные коробки с одним блоком
• Пластиковая втулка (хотя это только для эстетики; это придает кабелям аккуратный и профессиональный вид)
• Патч-панель
• Маршрутизатор
• Коммутатор Ethernet
• Застежки-липучки (для укладки кабелей)

Следующим шагом является установка настенных пластин во всех нужных местах.

Установка настенных пластин

Если у вас уже есть заданный путь, который уже был использован вашим кабельным телевидением, все, что вам нужно сделать, это пройти по этому пути и использовать искатель стержней, чтобы найти стержни. Однако, если вы монтируете новые настенные пластины, вам следует решить, где, а затем провести линии. Используйте остроконечную пилу, чтобы прорезать гипсокартон, а затем поместите одинарную коробку в это отверстие. Вверните его на место и повторите для остальных мест.

Измерение и прокладка кабеля

Самый простой способ сделать это — проложить по одному кабелю из вашей распределительной комнаты в каждую из выделенных ранее комнат. Как только у вас будет точная длина, отрежьте еще три кабеля, используя это измерение, чтобы у вас было четыре кабеля для каждой комнаты. Пометьте их маркером, чтобы они совпадали с нужными портами на обоих концах. Дайте этим кабелям небольшое дополнительное пространство для маневра на случай непредвиденных обстоятельств, таких как обжим и зачистка.

Установка настенной розетки Ethernet и патч-панели

Проверка соединения перед установкой настенной розетки Ethernet

После того, как вы проложили кабели через все необходимые каналы и пути в стене, вы можете просто вставить вилку RJ45 в конец необработанный кабель, чтобы вы подключались непосредственно к коммутатору. Однако, если вы хотите более постоянную установку (и действительно более профессиональную), используйте патч-панель. Это не так сложно сделать, как может показаться.

Большинство патч-панелей четко обозначены цветовыми кодами и схемами, показывающими, как правильно их подключить. Наиболее распространенные типы соответствуют стандартам проводки T568A/T568B. Поэтому просто следуйте приведенным инструкциям.

После того, как вы закончите с проводкой, вам необходимо проверить подключение, прежде чем устанавливать настенную розетку Ethernet в любой из ваших компонентов или устройств. Вы можете использовать сетевой тестер, если он у вас есть. Но это часто для профессионалов.

Если у вас есть все необходимые требования и вы внимательно следуете этим инструкциям, ваш встроенный установка сетевой розетки Ethernet , соединение должно работать нормально. В Buyers Point у нас есть все необходимые материалы, которые могут вам понадобиться для успешного выполнения этой задачи. От настенных панелей Ethernet до кабелей и коммутаторов. Позвоните нам сегодня, чтобы получить полный список того, что вам нужно для правильной проводки вашего дома.

The Buyer’s Point за последние 10 лет завоевала репутацию лидера в области электронных и компьютерных аксессуаров. Мы специализируемся на предоставлении отличного обслуживания клиентов, высококачественных и доступных продуктов для инженеров-проектировщиков, покупателей и обычных потребителей.

В МАГАЗИНЕ

Как работают настенные розетки Ethernet?

Большинство комплектов Powerline содержат два адаптера, каждый с портом Ethernet. Одно устройство подключается к электрической розетке и подключается к порту локальной сети модема или маршрутизатора с помощью кабеля Ethernet. Второй блок подключается к другой электрической розетке рядом с устройством, которое вы хотите подключить к сети.

Как узнать, работает ли порт Ethernet в стене?

Большинство компьютеров имеют пару крошечных индикаторов над портом Ethernet, которые мигают, показывая, что трафик идет вверх и вниз через сетевой порт. Если вы подключите кабель от этого порта к стенной розетке и у вас есть свет, значит, розетка работает . Если у вас нет света, он не работает.

Как называется порт Ethernet на стене?

Порт LAN, также известный как сетевой порт или сетевое соединение , представляет собой разъем, используемый для подключения компьютеров, серверов, игровых консолей и других устройств к Интернету.

Содержание страницы

1

Работают ли порты Ethernet на стенах?

Несмотря на то, что вы можете подключить Ethernet к стене, если у вас есть порт RJ-45, не ожидайте доступа к Интернету, если ваш интернет-провайдер не настроит настенную розетку соответствующим образом . Даже если вы можете заставить эту настройку работать, подключение Ethernet к стене оставляет вашу систему открытой для атаки.

Как подключить Ethernet к настенной розетке?

Подключение удлинителей Ethernet: как установить розетки и сделать коммутационные провода

Работают ли настенные розетки Ethernet?

Да, так оно и должно работать, если оно правильно подключено . Если вы подключаетесь к настенной розетке и загорается светодиодный индикатор подключения к компьютеру, значит, он подключен к другому порту Ethernet на другой стороне. Другой вопрос, подключен ли он к вашему маршрутизатору.

Как мне настроить порт Ethernet в моем доме?

Подключите маршрутизатор и модем в том месте, где находится блок интерфейса (со всеми проводами, помеченными номером), и подключите их к маршрутизатору, чтобы все они стали «горячими» . Если вы не можете разместить свой модем/маршрутизатор рядом с этой областью, протяните к ней длинный кабель Ethernet и используйте 5-портовый коммутатор (15 долларов США на Newegg).

Как подключиться к Интернету через настенную розетку?

Просто вставьте один адаптер в доступную электрическую розетку рядом с маршрутизатором и подключите к нему маршрутизатор. Затем подключите второй адаптер к любой электрической розетке, расположенной рядом с устройством, которое вы хотите подключить к сети. Когда вы подключаете свое устройство к адаптеру, оно будет подключено к вашей сети.

Почему мой сетевой порт Ethernet не работает?

Осмотрите настенную розетку

Если настенный порт Ethernet не работает, вы всегда можете проверить розетку в стене на предмет видимых повреждений . Интернет-соединение, установленное с помощью кабеля Ethernet, может показаться наиболее надежным доступным соединением, но оно имеет свои ограничения.

Что означают два индикатора на порте Ethernet?

Порт Ethernet на мониторе оповещения о помещении имеет два светодиода. Слева находится светодиод «связь»; справа находится светодиод активности. Когда устройство не подключено к источнику питания, они не горят , как показано ниже: Когда устройство подключено к источнику питания, вы можете определить состояние, в котором находится монитор предупреждений, взглянув на эти два светодиода.

Может ли порт Ethernet выйти из строя?

Да, порт Ethernet может выйти из строя , это может произойти по многим причинам, о которых я расскажу позже. Порты, особенно порты переключателей на панели, являются чувствительной к статическому электричеству электроникой и могут выйти из строя.

Подключать Ethernet к WAN или LAN?

Подключить Ethernet к WAN или LAN? Вам необходимо подключить устройства домашней сети к портам LAN на маршрутизаторе . WAN используется только для подключения маршрутизатора к модему.

Должен ли кабель Ethernet подключаться к маршрутизатору?

Вам все еще необходимо подключить кабель Ethernet . Даже если вы настраиваете сеть Wi-Fi, вам все равно нужно подключить компьютер к маршрутизатору с помощью кабеля Ethernet. Но не беспокойтесь, кабель Ethernet является временным, и как только вы все настроите, вы можете отключить его.

Как порты Ethernet работают по дому?

Один модуль подключается к розетке переменного тока где-то рядом с маршрутизатором, а затем кабель Ethernet устанавливает соединение для передачи данных между модулем и маршрутизатором. Другой модуль подключается к розетке переменного тока в комнате, где вы хотите добавить порт Интернета.

В какой розетке есть интернет?

Настенная розетка UTP

Аббревиатура происходит от английского языка и расшифровывается как Unshielded Twisted Pair. Этот кабель используется для передачи данных и в основном используется для телефонии и Интернета. Этот кабель можно разделить на 9категории.

Кто может устанавливать порты Ethernet?

Большинство интернет-провайдеров ничего не трогают, кроме вашего модема/маршрутизатора. В то время как некоторые компании по обслуживанию компьютеров предлагают установку Ethernet, большинство домовладельцев доверяют проводку местному лицензированному электрику .

Как активировать настенный домкрат?

Как активировать настенную кабельную розетку

Какого цвета должны быть индикаторы портов Ethernet?

Шаблоны светодиодов

Название светодиода	Цвет светодиода	Состояние оборудования
Скорость Ethernet (зеленый)	Не горит	Скорость порта 10 Мбит/с.
Горит зеленым	Скорость порта 100 или 1000 Мбит/с.
Активность Ethernet/соединение (зеленый)	Не горит	Соединение отсутствует.
Горит зеленым	Есть ссылка.

Что означает оранжевый индикатор порта Ethernet?

Если оранжевый индикатор на порте Ethernet не горит, это означает, что скорость соединения составляет 10 Мбит/с . Если постоянно горит оранжевый индикатор, это означает, что скорость соединения составляет 100 Мбит/с.

Имеет ли значение цвет кабеля Ethernet?

Короче говоря, имеет ли значение цвет моего кабеля Ethernet? Ответ — нет. Неважно, какого цвета мой сетевой кабель . Цвет кабеля не имеет каких-либо рабочих характеристик, которые заставили бы вас предпочесть один цвет другому.

Все ли материнские платы имеют порты Ethernet?

Современные материнские платы обычно оснащены гигабитными портами Ethernet для подключения к проводным сетям.
