Электродвигатель 4 провода как подключить

В прошлой статье Я рассказывал как подключить и запустить двигатель на Вольт в однофазной электросети В. Его можно успешно использовать в других целях в домашнем хозяйстве, например для привода точила, полировального станка, газонокосилки и т. В электрических дрелях, перфораторах, болгарках и некоторых моделях стиральных машин автоматов используется синхронный коллекторный двигатель. А оставшиеся 2 конца присоединить к электропитанию Вольт. Помните, что при подключении коллекторного электрического двигателя без блока электроники, он будет работать только на максимальных оборотах, а при запуске будет сильный рывок, большой пусковой ток, искрение на коллекторе. Может быть мотор и 2 скоростным , тогда со статора будет выходить 3 конец с половины его обмотки.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Как подключить однофазный электродвигатель на 220 вольт

Схемы подключения электродвигателя к электропитанию

Как подключить эл двигатель с 4 проводами?

Помогите подключить мотор от советской стиралки. 4 провода.

Двигатель на 660 в как подключить

Двигатель тип ад 180-4 71с1ухл4 как подключить

Как подключить однофазный двигатель

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Подключение однофазного двигателя// как определить рабочую и пусковую обмотки

Как подключить однофазный электродвигатель на 220 вольт

By Raiter , December 16, in Начинающим. Вот такой примитивный вопросик назрел. Есть мотор от старой стиральной машины. Из него выходят 4 провода. Как я понял там 2 обмотки — основная и пусковая. Попробовал определить пары проводов они все одного цвета. Одна пара дала сопротивление в 15 Ом, а 2 других впровода вообще не прозваниваются ни в паре ни по отдельности с другими проводами.

При подключении проводов, которые прозваниваются к В, мотор начинает гудеть и пытается крутить. Есть его вручную розогнать, то работает в обе стороны. Вместе с тем греется — не удалось определить во время роботы, или только пока не раскручен. При подключении в сеть другой пары проводов — никакого эфекта. Пробовал по размному подключать — работает только в 1 случае.

Но понимаю, что это не правильно и нужно как-то подключить правильно скорее всего через пусковое Подскажите, не хочется спалить мотор И сразу второй вопрос. Купил по случаю старый советский точильный станок. С ним таже история. При включении крутится очень медленно, нужно раскручивать рукой. Посмотрел — с мотора выходит 3 провода, но 2 из них между собой соеденены и в сеть идут 2 провода.

На моторе никаких обозначений. Можно ли так работать с этим мотором? Не сгорит ли он? Или нужно по другому подключать?

Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Ну по первому случаю понятно,сгорела обрыв и т. По второму разъедени провода и прозвони,тогда будет ясно. Так а что тогда делать с первым? Можно его так использовать без пусковой обмотки — розгонять рукой?

Конденсаторы Panasonic. Часть 4. Полимеры — номенклатура. Главной конструктивной особенностью таких конденсаторов является полимерный материал, используемый в качестве проводящего слоя. Полимер обеспечивает конденсаторам высокую электрическую проводимость и пониженное эквивалентное сопротивление ESR.

Номинальная емкость и ESR отличается в данном случае высокой стабильностью во всем рабочем диапазоне температур. А повышенная емкость при низком ESR идеальна для решения задач шумоподавления и ограничения токовых паразитных импульсов в широком частотном диапазоне. Читать статью. STM32G0 — средства противодействия угрозам безопасности. Результатом выполнения требований безопасности всегда является усложнение разрабатываемой системы.

Особенно чувствительными эти расходы стали теперь, в процессе массового внедрения IoT. Обладая мощным набором инструментов информационной безопасности, микроконтроллеры STM32G0 производства STMicroelectronics, объединив в себе невысокую цену, энергоэффективность и расширенный арсенал встроенных аппаратных инструментов, способны обеспечить полную безопасность разрабатываемого устройства. Мало о чем мне говорит.

Тоесть как бы и понял, что нужно через конденсатор запитать, но как конкретно это сделать и как определить кол-во киловатт — не знаю. Не зря же в разделе «Для новичков». Я просто на на него патрон от дрели повесил. Что бы можно было использовать как «настольнюу дрель» А как быстро он сгорит при таком запуске?

До 48 слоев. Быстрое прототипирование плат. Монтаж плат под ключ. А как быстро он сгорит при таком запуске? Ну Вы даете, на стиралках, конденсаторные двигатели ставились, у них обе обмотки рабочие. Точило, скорее всего, трехфазное. Про точило. Если 3 фазы, то использовать так как сейчас подключено можно? Не сгорит? Ато жалко будет. Это не правда. Ставились и с пусковой обмоткой. Был хитрый автомат.

При нажатии включались обе обмотки,при отпускании кнопки пусковая обмотка отключалась. В первом случае нужно разобрать двигатель и найти обрыв. А если обиотка сгоревшая,перемотать. Во втором случае скорее всего одним проводом сделан вывод двух обмоток.

Он идет в сеть. Третий через емкость ко второму. Круглые такие, типа «Волна» Тогда, и движек сфотографировать Вот и я в этом уверен,поэтому и просил Raiter померить что там по сопротивлению-так сказать для полной ясности.

Да не мотор круглый,он то понятно, а сама машинка Ну да. Машина была железной с ручным отжимом при помощи двух валиков Она отправилась на металолом, а двиг решил использовать Такая машинка была обнаружена у бабушки, когда помогали переезжать.

На старых круглых почти все с пусковой обмоткой. У рабочей сопротивление меньше чем у пусковой. У Вас сгорела или рабочая или пусковая. Если пусковая то 2 варианта. А какую емкость нужно? И в каком виде? Просто конденсатор или как на другого вида моторах стиралок, где «черная коробочка»? Таксь с мотором от стиралки розобрался прочитал. Только проблема в том, что пусковая скорее всего обмотка дохлая. Просто конденсатор. В приделах 10 мкф. Коробочка это пускозащмтное реле.

Оно ставится на двигатели с отдельной пусковой обмоткой. Да там нет нечего сложного. Разбери двигатель и найди обрыв. А если сгоревшая переиотай. Зарисуй как уложены обмотки,пересчитай витки,как расключены обмотки,померяй диаметр,выстрогай из дерева оправку. Если я не ошибаюсь когда то мотал такой. Виесто оправки использовал бутылки от шампанского и простые 0.

И вперед,не боясь. Все так когда то начинали. И что двигатель сам будет раскручиваться? Конечно сам. Дерзай не бойся. Только запускать его нужно будет так. Обмотка рабочая включается в сеть а пусковая через кнопку в сеть.

Призапуске нажал кнопку,двигатель запустился,кнопку отпустил. Если нужно крутить в другую сторону,меняешь местами концы любой из обмоток.

Схемы подключения электродвигателя к электропитанию

Чаще всего к нашим домам, участкам, гаражам подведена однофазная сеть В. Потому оборудование и все самоделки делают так, чтобы они работали от этого источника питания. В данной статье рассмотрим, как правлильно сделать подключение однофазного двигателя. Вообще, отличить тип двигателя можно по пластине — шильдику — на которой написаны его данные и тип. Но это только в том случае, если его не ремонтировали.

Как подключить асинхронный двигатель на В к трём фазам и к Питающие провода подключаются к клеммной колодке, которая . в которой есть пары дополнительных контактов как раз для этих целей.

Как подключить эл двигатель с 4 проводами?

Насосы и промышленное оборудование. Тут ещё есть шанс не спалить двигатель. Например: — зачем шесть контактов в двигателе? Если ваш электрик задаёт такие вопросы, то нужно его отправить туда, откуда он пришёл. Иначе всё закончится сгоревшим электродвигателем, потерей денег, времени, дорогостоящим ремонтом. Давайте попробуем разобраться в схемах подключения электродвигателя к электропитанию. Для начала нужно понимать, что существуют несколько популярных типов сетей переменного тока: 1. Однофазная сеть В, 2. Трехфазная сеть В обычно используется на кораблях , 3. Есть ещё на напряжение В и некоторые другие редкие, но их рассматривать не будем.

Помогите подключить мотор от советской стиралки. 4 провода.

Нередки случаи, когда необходимо подключить электродвигатель к сети вольт — это происходит при попытках приобщить оборудование к своим нуждам, но схема не отвечает техническим характеристикам, указанным в паспорте такого оборудования. Мы постараемся разобрать в этой статье основные приемы решения проблемы и представим несколько альтернативных схем с описанием для подключения однофазного электродвигателя с конденсатом на вольт. Почему так происходит? Например, в гараже необходимо подключение асинхронного электродвигателя на вольт, который рассчитан на три фазы.

Потому оборудование и все самоделки делают так, чтобы они работали от этого источника питания.

Двигатель на 660 в как подключить

Двигатель тип ад 180-4 71с1ухл4 как подключить

Из всех видов электропривода наибольшее распространение получили асинхронные двигатели. Они неприхотливы в обслуживании, нет щеточно-коллекторного узла. Если их не перегружать, не мочить и периодически обслуживать или менять подшипники, то он прослужит почти вечность. Но есть одна проблема — большинство асинхронных двигателей, которые вы можете купить на ближайшей барахолке, трёхфазные, так как предназначены для использования на производстве. Несмотря на тенденцию к переходу на трёхфазное электроснабжение в нашей стране, подавляющее большинство домов до сих пор с однофазным вводом.

Но перед началом эксплуатации самодельной техники нужно разобраться, как подключить электродвигатель от стиральной машины на 4 провода.

Как подключить однофазный двигатель

Стиральная машина-автомат, как и любая другая техника, рано или поздно выходит из строя. Бывает, что ремонт не оправдывает себя, и тогда проще купить новый агрегат. Что же делать со старой домашней помощницей?

Стиральная машина является важным атрибутом любого хозяйства. Однако может произойти поломка, не поддающаяся ремонту. Возможно, в хозяйстве имеется старая стиральная машина-автомат. Многие знают, что ее двигатель можно применить в повседневной жизни, но далеко не каждый может подключить электродвигатель от стиральной машины-автомат.

Как подключить шаговый двигатель с 4, 5, 6 и 8 выводами к драйверу. Станки и мехатроника. Станки с ЧПУ. Фрезерные станки с ЧПУ 6. Колонные бесконсольные станки с ЧПУ 1.

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие.

Как подключить однофазный двигатель — AvtoTachki

Чаще всего наши дома, участки, гаражи подключены к однофазной сети 220 В. Поэтому технику и все бытовые изделия заставляют работать от этого источника питания. В этой статье мы рассмотрим, как правильно подключить однофазный двигатель.

Асинхронный или коллекторный: как отличить

Вообще отличить тип мотора можно по шильдику, на котором написаны его данные и тип. Но это только в том случае, если он не ремонтировался. Ведь под кожухом может быть что угодно. Так что, если вы не уверены, лучше определить тип самостоятельно.

Похоже на новый однофазный конденсаторный двигатель

Как устроены коллекторные движки

Различить асинхронные двигатели и коллекторы можно по конструкции. У коллекторов должны быть кисти. Они расположены возле коллектора. Еще одним обязательным атрибутом этого типа двигателя является наличие разделенного на секции медного барабана.

Такие моторы выпускаются только однофазные, их часто устанавливают в бытовую технику, так как они позволяют получить большое количество оборотов на старте и после разгона. Удобны они еще и тем, что позволяют легко менять направление вращения; нужно просто поменять полярность. Также легко организовать изменение скорости вращения, изменяя амплитуду питающего напряжения или угол его отсечки. Поэтому такие моторы используются в большинстве бытовой и строительной техники.

Строение коллекторного двигателя

Недостатками коллекторных двигателей являются высокий уровень шума при работе на высоких оборотах. Подумайте о дрели, шлифовальной машине, пылесосе, стиральной машине и т д. Шум на ваших затратах на достойную работу. На малых оборотах коллекторные моторы не такие шумные (стиральная машина), но не все инструменты работают в таком режиме.

Второй неприятный момент – наличие щеток и постоянное трение приводят к необходимости регулярного обслуживания. Если токосъемник не чистить, графитовые загрязнения (от переносных щеток) могут привести к соединению соседних секций в барабане, двигатель просто перестанет работать.

Асинхронные

Асинхронный двигатель имеет статор и ротор, он может быть однофазным или трехфазным. В этой статье мы рассмотрим подключение однофазных двигателей, потому будем говорить только о них.

Асинхронные двигатели отличаются низким уровнем шума при работе, поэтому их устанавливают в оборудование, шум работы которого критичен. Это кондиционеры, сплит-системы, холодильники.

Структура асинхронного двигателя

Однофазные асинхронные двигатели бывают двух типов: бифилярные (с пусковой обмоткой) и конденсаторные. Вся разница в том, что в однофазных двухпроводных двигателях пусковая обмотка работает только до тех пор, пока двигатель не разгонится. После этого он отключается с помощью специального устройства – центробежного выключателя или пускового реле (в холодильниках). Это необходимо, потому что после разгона это только снижает КПД.

В однофазных конденсаторных двигателях обмотка конденсатора работает постоянно. Две обмотки, основная и вспомогательная, смещены относительно друг друга на 90°. Это позволяет изменить направление вращения. Конденсатор на этих двигателях обычно прикреплен к корпусу и его легко идентифицировать по этому знаку.

Для более точного определения двухпроводного или конденсаторного двигателя перед вами можно воспользоваться замерами сопротивления обмотки. Если сопротивление вспомогательной обмотки увеличено в два раза (разница может быть еще более существенной), то, скорее всего, речь идет о двухпроводном двигателе и эта вспомогательная обмотка является пусковой, а значит, должен присутствовать выключатель или реле пуска в цепи. В конденсаторных двигателях постоянно работают обе обмотки и подключение однофазного двигателя возможно через обычный автоматический кнопочный, кулисный переключатель.

Схемы подключения однофазных асинхронных двигателей

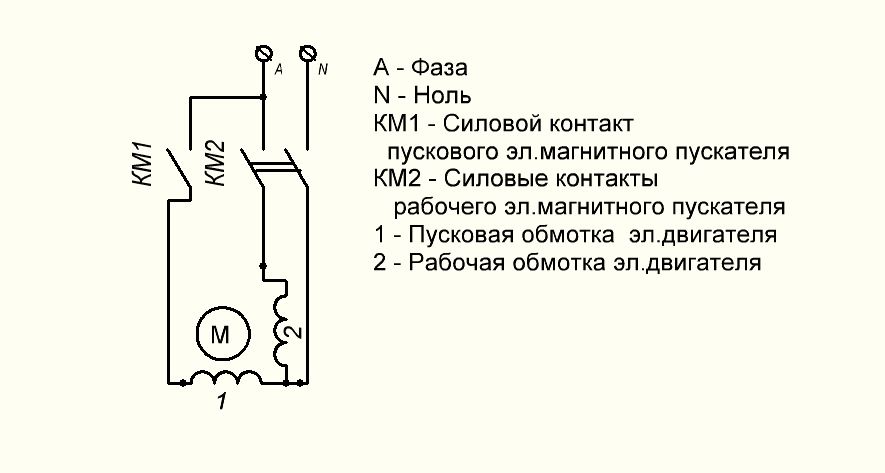

С пусковой обмоткой

Для подключения двигателя с пусковой обмоткой понадобится кнопка, у которой после включения размыкается один из контактов. Эти размыкающие контакты должны быть подключены к пусковой обмотке. В магазинах есть такая кнопка — это ПНВС. Его средний контакт замыкается на время удержания, а два конца остаются в замкнутом состоянии.

Внешний вид кнопки ПНВС и состояние контактов после отпускания кнопки «старт»

Сначала с помощью замеров определяем, какая обмотка рабочая, какая пусковая. Обычно выход двигателя имеет три или четыре провода.

Рассмотрим вариант с тремя кабелями. При этом две обмотки уже объединены, то есть один из проводов общий. Берем тестер, измеряем сопротивление между всеми тремя парами. Наименьшее сопротивление имеет рабочая, среднее значение — начальная обмотка, наибольшее — суммарное выходное (измеряется сопротивление двух последовательно соединенных обмоток).

Если проводов четыре, то они называются парами. Найдите две пары. Тот, у которого сопротивление меньше — рабочий, у того больше — пусковой. После этого подсоединяем провод от пусковой и рабочей обмоток, вытягиваем общий провод. Всего остается три провода (как и в первом варианте):

одна из рабочих обмоток — рабочая;
от пусковой обмотки;
общее.

С этими тремя проводами работаем дальше — используем для подключения однофазного двигателя.

Со всеми этими

Подключаем все три провода к кнопке. У него также есть три контакта. Обязательно пусковой провод кладем на средний контакт (который замыкается только на время пуска), два других — на крайний (произвольно). Подключаем кабель питания (от 220 В) к крайним входным контактам ПНВС, средний контакт подключаем перемычкой к рабочему (внимание! Не с общим). Вот и вся схема запуска однофазного двигателя с пусковой обмоткой (бифилярной) через кнопку.

Конденсаторный

При подключении однофазного конденсаторного двигателя возможны варианты — схемы подключения три и все с конденсаторами. Без них мотор гудит, но не заводится (если подключить по описанной выше схеме).

Схемы подключения однофазного конденсаторного двигателя

Первая схема, с конденсатором в цепи питания пусковой обмотки, запускается хорошо, но при работе мощность отдается далеко от номинальной, но значительно ниже. Схема включения с конденсатором в цепи подключения рабочей обмотки имеет обратный эффект — не очень хорошие пусковые характеристики, но хорошие. Соответственно, первая схема применяется в устройствах с затрудненным пуском (бетономешалки, например) и с ходовым конденсатором, если нужна хорошая производительность.

Схема с двумя конденсаторами

Есть и третий вариант подключения однофазного (асинхронного) двигателя – установить оба конденсатора. Получается нечто промежуточное между описанными выше вариантами. Эта схема реализуется чаще всего. Он на фото выше посередине или на фото ниже подробнее. При обустройстве этой схемы также необходима кнопка типа ПНВС, которая будет подключать только конденсатор, а не при запуске, пока двигатель не «разгонится». Тогда две обмотки останутся подключенными и вспомогательная обмотка через конденсатор.

Подключение однофазного двигателя: схема с двумя конденсаторами: рабочим и пусковым

При реализации других схем, с конденсатором, понадобится обычная кнопка, автомат или тумблер. Там все просто соединяется.

Подбор конденсаторов

Существует достаточно сложная формула, по которой можно точно рассчитать требуемую мощность, но вполне можно обойтись рекомендациями, выведенными из множества экспериментов:

рабочий конденсатор берется из расчета 70-80 мкФ на 1 кВт мощности двигателя;
кувшин — в 2-3 раза больше.

Рабочее напряжение этих конденсаторов должно быть в 1,5 раза выше напряжения сети, то есть для сети 220 вольт принимаем емкости с рабочим напряжением 330 В и выше. А чтобы облегчить запуск, ищите специальный конденсатор для пусковой цепи. У них в разметке есть слова Start или Starting, но можно взять и обычные.

Изменение направления движения мотора

Если после подключения двигатель работает, но вал вращается не в том направлении, которое вам нужно, вы можете изменить это направление. Это делается заменой витков вспомогательной обмотки. При сборке схемы один из проводов прикладывался к кнопке, второй подключался к проводу рабочей обмотки, вытягивался обычный. Здесь нужно тянуть проводники.

Главная » Статьи » Ремонт авто » Как подключить однофазный двигатель

Реверсивный однофазный двигатель (2 метода)

12.12.2021
Инженер
ИНСТРУМЕНТ
0

Узнайте о принципе действия реверсивного однофазного двигателя . Во-первых, мы поговорим о структуре и принципе работы однофазного двигателя.

Содержание

1. Структура и принцип работы

+ Структура: Статор однофазного двигателя имеет только одну обмотку, ротор обычно представляет собой короткозамкнутый ротор. Когда двигатель работает, обмотка статора будет подключена к однофазной сети переменного тока.

+ Принцип работы: Когда переменный ток течет в обмотку статора, он не создает вращающегося магнитного поля. Из-за изменения тока меняются направление и величина магнитного поля, но направление магнитного поля фиксировано в пространстве. Это магнитное поле называется импульсным магнитным полем.

=> Итак, нам нужен способ запуска однофазного двигателя.

+ Преимущества и недостатки однофазного двигателя

Преимущество однофазного электродвигателя в том, что он проще и дешевле трехфазного двигателя. Поэтому он используется в таких устройствах, как вентиляторы, стиральные машины, водяные насосы и много используется в автоматических системах.

Недостатками однофазных двигателей являются низкий cosφ, большие потери в роторе, малый крутящий момент и плохая перегрузочная способность.

2. Пуск однофазного двигателя

Когда мы подаем питание на однофазный асинхронный двигатель, двигатель не может вращаться сам по себе. Мы можем использовать силу, чтобы заставить двигатель вращаться в определенном направлении. После этого ротор будет продолжать вращаться в этом направлении.

Обычно используемый метод самозапуска однофазных двигателей заключается в использовании вспомогательной обмотки или короткого замыкания на магнитном полюсе.

+ Использование вспомогательной обмотки

Для двигателей, использующих вспомогательные обмотки, помимо основной обмотки имеются также вспомогательные обмотки, также известные как пусковые обмотки. Вспомогательные обмотки могут быть выполнены рассчитанными на длительную работу с однофазными двигателями или только при пуске. Катушка, работающая только при пуске, будет отсоединена от двигателя после завершения пуска двигателя.

Пуск однофазного двигателя с вспомогательной обмоткой

Вспомогательная обмотка будет помещена в паз статора для создания потока. Этот поток будет отклоняться на угол 90 градусов в пространстве от потока, создаваемого основной катушкой.

А между током в основной катушке и током во вспомогательной катушке должно быть несовпадение по фазе на 90 градусов. Для этого подключим вспомогательную катушку к конденсатору С.

Ток во вспомогательной обмотке и основной обмотке будет генерировать вращающееся магнитное поле, тем самым создавая крутящий момент для запуска двигателя переменного тока. Тип двигателя с добавлением конденсатора будет иметь хорошие пусковые характеристики.

+ У двигателя короткое замыкание на магнитном полюсе

В этом двигателе люди разделят магнитный полюс и добавят короткое замыкание. Петля короткого замыкания действует как вспомогательная обмотка.

Когда двигатель находится под напряжением, магнитные поля основной и вспомогательной обмоток создают вращающееся магнитное поле. Таким образом, двигатель создает крутящий момент для запуска двигателя.

Этот тип двигателя используется в автоматической трансмиссии, чаще всего это небольшой настольный вентилятор. Потому что двигатель подходит только для небольшой мощности 0,5 — 30 Вт.

3. Реверс однофазного двигателя

Для реверсирования вращения однофазного двигателя необходимо изменить направление вращающегося магнитного поля, создаваемого основной обмоткой и обмоткой стартера. Существует два типа однофазных двигателей: 4-проводные и 3-проводные. Для каждого типа двигателя у нас будет свой способ изменения направления:

+ Реверсивный 4-проводной двигатель

Этот тип двигателя будет иметь две отдельные обмотки, каждая с двумя выходными проводами. Мы можем определить основную и вспомогательную обмотки, измерив сопротивление каждой обмотки. Катушка с большим сопротивлением является вспомогательной (пусковой) катушкой, катушка с меньшим сопротивлением — основной (рабочей).

Чтобы реверсировать этот двигатель, мы реверсируем одну из двух обмоток, работающих или запускаемых. На рисунке ниже показано, как реверсировать 4-проводной двигатель путем реверсирования основной катушки.

Реверсирование 4-проводного однофазного двигателя

+ Обратный 3-проводной двигатель

3-проводные двигатели все еще имеют две обмотки, но внутри двигателя стартер и бегущие катушки соединены в общий провод . Таким образом, 3 выходных провода будут проводом стартера, общим проводом и рабочим проводом.

Мы меняем направление вращения двигателя, меняя подключение конденсатора. В частности, на приведенном ниже рисунке показано, что при движении вперед конденсатор включен последовательно с катушкой 2. Когда двигатель работает в обратном направлении, конденсатор включен последовательно с катушкой 1.

См. видео о реверсивных однофазных асинхронных двигателях – Matthias Wandel

>>> См. также:

Что такое контактор? Лучшая статья о контакторе

Принцип работы пускателя звезда-треугольник (4 цепи)

Схема трехфазного выпрямителя с использованием диодов и тринистора (8 схем)

Схема подключения контактора пуск стоп (3 цепи)

Почему однофазная индукция Двигателям нужны конденсаторы

Однофазный асинхронный двигатель — популярный двигатель с преимуществами дешевого, надежного и прямого подключения к однофазной сети, что делает его особенно распространенным в бытовых и небольших коммерческих устройствах. Однако, в отличие от трехфазных двигателей, они не являются самозапускающимися и требуют дополнительной обмотки, управляемой конденсатором, для разгона с места.

Вращающиеся магнитные поля

Чтобы асинхронный двигатель начал работать, в статоре должно быть создано вращающееся магнитное поле (RMF), которое вызывает вращение и крутящий момент в роторе. Поскольку статор физически не движется, вращение магнитного поля создается взаимодействием между электромагнитными силами, возникающими в обмотках статора. В трехфазном двигателе, где на каждую обмотку подается напряжение, сдвинутое по фазе на 120 градусов по фазе с другими обмотками, сумма создаваемых сил представляет собой непрерывно вращающийся вектор. Это означает, что трехфазная мощность может создавать крутящий момент в роторе в состоянии покоя, а трехфазные двигатели могут запускаться самостоятельно без дополнительных компонентов.

Однако однофазный асинхронный двигатель питается от однофазного источника питания, проходящего через одну обмотку статора. Одна обмотка статора сама по себе не может создать RMF — она просто создает пульсирующее магнитное поле, состоящее из двух противоположных полей, разнесенных на 180 градусов.

Это создает две проблемы:

Во-первых, двигатель не запускается самостоятельно, поскольку магнитное поле, создаваемое статором, не вращается.

Во-вторых, хотя одна обмотка может приводить в движение двигатель, когда он набирает скорость, она не создает постоянного крутящего момента в роторе во время полного оборота, что приводит к потере эффективности и производительности. Ротор испытывает максимальный крутящий момент примерно при 10% скольжении (разнице вращения ротора и обмотки статора). Поэтому ротор будет проводить большую часть каждого оборота, испытывая очень низкий крутящий момент.

Вспомогательная обмотка

В однофазных асинхронных двигателях для решения этих проблем используется вторая обмотка статора, называемая «вспомогательной обмоткой» или «пусковой обмоткой». конденсатор, изменяющий фазу питающего напряжения, на него подается напряжение, не совпадающее по фазе с напряжением, подаваемым на основную обмотку. Это означает, что взаимодействие между двумя обмотками создает вращающееся магнитное поле, и двигатель может запускаться самостоятельно.

Есть два конденсатора с разными характеристиками, используемые однофазными асинхронными двигателями для разных частей их работы.

Пусковые конденсаторы

Пусковой конденсатор используется для обеспечения пускового момента двигателя. Это электролитические конденсаторы с емкостью от 50 мкФ до 1500 мкФ. Они имеют относительно высокие потери и низкий КПД и не предназначены для непрерывной работы; необходимо отключить их, как только двигатель наберет скорость, с помощью центробежного переключателя или какого-либо реле.

Рабочие конденсаторы

Рабочий конденсатор используется для сглаживания крутящего момента двигателя при каждом обороте, повышая эффективность и производительность. Обычно он намного меньше пускового конденсатора, часто менее 60 мкФ, и маслонаполненного типа для уменьшения потерь энергии.

Ограничения

Даже с дополнительной вспомогательной обмоткой однофазный асинхронный двигатель имеет ряд ограничений по сравнению с трехфазным двигателем. Фазовый сдвиг, обеспечиваемый рабочим конденсатором, изменяется в зависимости от скорости двигателя, а это означает, что эффективность не постоянна при изменении скорости двигателя. На эффективность также влияет RMF, создаваемое двумя обмотками статора. Он не так близок к идеальному кругу, как трехфазный RMF, а это означает, что крутящий момент по-прежнему значительно меняется при каждом обороте, снижая производительность и увеличивая вибрацию. Компоненты, необходимые для обеспечения самозапуска однофазных асинхронных двигателей, в том числе конденсаторы и центробежный переключатель, могут подвергаться тепловому и механическому износу, что создает проблемы при обслуживании.

Для более крупных промышленных применений, требующих высокой эффективности, работающих в районах, где доступно трехфазное питание, лучше подойдет трехфазный двигатель.
