Как удлинить провода в розетке или в электроприборах

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Как увеличить провод: основные способы
• 2 Простая технология наращивания проводов и кабелей
• 3 Как удлинить провода в розетке
  • 3.1 Медные провода
  • 3.2 Алюминиевый провод
• 4 Как нарастить провод светодиодной ленты
• 5 Как нарастить длину провода термодатчика для теплого пола
• 6 Как нарастить силовой вводной кабель в квартире
• 7 Как нарастить провод или кабель для питания мощных электрических приборов в т.ч. для кухонной плиты
• 8 Как нарастить кабель в воде
• 9 Как нарастить витую пару
• 10 Как соединить медь с алюминием и чем лучше и надежнее

Наверняка многие из нас не раз сталкивались с ситуацией, когда нужно нарастить провод. Такая проблема встаёт довольно остро, когда ломается алюминиевая жила электропроводки в труднодоступном месте, например в розетке, либо требуется удлинить кабель от бытового электроприбора до источника питания.

Как увеличить провод: основные способы

Увеличить бытовой электропровод, при условии однородности сращиваемых жил (либо медь, либо алюминий) несложно.

Основные методы:

• Колодка из клемм – подходит и для наращивания, и для соединения проводов.
• Колодки для соединения (отличаются дешевизной).
• Скручивание жил между собой, по-дедовски. Этот метод хоть и небезопасен, но распространён и у специалистов со стажем. Одно но – надёжная скрутка возможна, если длина соединяемых концов более 30 мм.
• Спайка металлических проводников любого сечения.
• Гильза опрессовочная. Не очень целесообразно, т.к. затратно по времени и требует специальных приспособлений, но вполне применимо.

Если в доме электропроводка смонтирована из алюминиевого провода, то удлинять его медным можно только используя клемму.

Простая технология наращивания проводов и кабелей

Данная работа имеет свои правила, и их следует строго соблюдать как самоучкам, так и профессионалам.  Для восстановления целостности электропроводки нужно знать последовательность действий:

1. Провода должны быть одинаковые по своим техническим характеристикам.
2. Одеть на один из них специальную изоляционную трубку.
3. Соединить участки одним из вышеописанных способов.
4. Закрыть место соединения изоляционной трубкой и нагреть её.

Другой способ изоляции – каждое место соединения замотать специальной изоляционной лентой.

Короткий провод можно нарастить с помощью колодки:

1. зачистить оголённую часть ножом;
2. вставить в технологическое отверстие;
3. то же самое проделать с присоединяемым кабелем, вставив
4. его зачищенный конец в то же отверстие, но с другой стороны.

Не забывайте, что работа с электропроводкой требует осторожности и неукоснительного соблюдения мер безопасности.

Как удлинить провода в розетке

Необходимость в этом возникает обычно в двух случаях: обрыв электрической цепи или подключение нового оборудования. Перед тем, как приступить к работе, отключите подачу электроэнергии на щите и проверьте подачу напряжения на провода, подлежащие ремонту.

Медные провода

Для их наращивания лучше всего подойдёт опрессовка:

1. взять гильзу лужёную из меди диаметром 4 мм2;
2. вставить в неё оголённые провода внахлёст, добавив для надёжности дополнительную медную жилу сечением 1,5 мм2;
3. спецклещами зажимаем патрон с двух сторон;
4. изолировать соединение термотрубкой, которая должна быть длиннее гильзы;
5. нагреть трубку горячим воздухом;
6. уложить кабель в короб.

Для верности на место соединения можно положить ещё один слой изоляции.

Алюминиевый провод

По степени надёжности алюминий уступает меди в плане окисляемости и ломкости. Поэтому работая с ним нужно быть предельно внимательным. Наиболее подходящий вариант для их наращивания – клеммные блоки. Подойдут и самозажимающиеся, и винтовые.

При использовании винтовых клемм необходимо:

1. снять изоляцию с участков проводов необходимой длины;
2. вставить один конец в клеммное отверстие и осторожно затянуть винт;
3. проделать аналогичную операцию с оголённым концом второго отрезка.

Это соединение не требует дополнительной изоляции.

Как нарастить провод светодиодной ленты

Можно применить пайку либо использовать коннекторное соединение. Преимущества пайки – недорого и надёжно.

Для этого необходимо:

1. отмерить ленту нужной длины;
2. сделать разрез, ориентируясь по специальной разметке;
3. зачистить участок, чтобы оголить контактную пару;
4. припаять к ней провода.

Пластиковыми коннекторами зажимают контакты, путём приведения в действие специальной механической защёлки. Этот способ прост и лёгок, но со временем возможно окисление контактов. Поэтому предпочтение всё же следует отдать пайке, хоть этот метод и более сложный.

Как нарастить длину провода термодатчика для теплого пола

Провод термодатчика можно наращивать до 50 м. Для этого используется медный кабель марки ПВС такого же сечения. В данном случае как нельзя лучше подойдут клеммные блоки, не требующие дополнительной изоляции.

Необходимо:

1. снять пластиковое покрытие с небольшого отрезка обоих проводов:
2. зачистить оголившиеся концы;
3. вставить их в отверстие клеммы с противоположных сторон;
4. аккуратно убрать в монтажную трубу.

Как нарастить силовой вводной кабель в квартире

Эта процедура может потребоваться при замене прибора учёта электроэнергии. Вам понадобится:

• купить отрезок кабеля подходящего сечения и марки;
• соединительную муфту нужного размера;
• определённое количество гильз эквивалентное числу соединений в многожильном проводнике;
• электромонтажные клещи;
• изоляционный материал (термотрубки либо специальные изоляционные смеси).

Технологическое решение:

• конец каждой жилы основного кабеля и перемычки вставляют в гильзу и обжимают элктромонтажными клещами;
• фиксируют подготовленные жилы болтом в посадочном месте соединительной муфты;
• проводят герметичную изоляцию одним из двух способов:
  • прогревают термотрубку до её усадки по контуру;
  • используют комплекты, состоящие из муфты, фум-ленты для уплотнения кабельных концов в ней и герметика, осторожно заливающегося внутрь муфты.

Такое наращивание обеспечивает хороший контакт и несильно увеличивает сопротивление в месте соединения, не боится повышенной влажности.

Как нарастить провод или кабель для питания мощных электрических приборов в т.ч. для кухонной плиты

К мощным электроприборам относятся те, что потребляют более 100 Вт электроэнергии в час (электрические чайники, плиты, стиральные машины, тостеры, утюги и т.д.). Поэтому для их подключения лучше использовать медную проводку.

Чтобы нарастить кабель для электрической кухонной плиты нужно соблюсти следующие правила:

1. подобрать кабель аналогичного сечения и марки;
2. плотно скрутить все жилы по отдельности;
3. тщательно заварить каждую скрутку;
4. наложить несколько слоёв изоляции из ленты ПВХ и матерчатой ленты со специальной пропиткой на каждую жилу;
5. герметично обмотать изоляцией весь пучок;
6. залудить электропровода, подключаемые к клеммному блоку или розетке.

Как нарастить кабель в воде

Эти правила нужно учесть, когда потребуется нарастить, к примеру, кабель того же бытового глубинного насосного агрегата:

1. для наращивания применяют аналогичный провод;
2. зачищают предварительно оголённые концы;
3. вставляют их в противоположные отверстия клеммы;
4. герметичность изоляции обеспечивается усадочной термотрубкой, после нагрева плотно облегающей клеммник со всех сторон.

Как нарастить витую пару

В этом случае подойдёт и скручивание, и спайка. Но операцию нужно выполнять в обязательном порядке пожильно. Немаловажно хорошо изолировать все соединения проводов в отдельности, не допуская их соприкосновения друг с другом.

Как соединить медь с алюминием и чем лучше и надежнее

При удлинении электропровода необходимо прежде всего выяснить, из какого металла изготовлены его жилы. Наращивать медный кабель алюминиевым и наоборот нельзя. Если такая необходимость всё же возникла, то относительно безопасным способом является применение клеммных колодок.

Таким образом, если вы подойдёте к наращиванию любого провода с большой ответственностью, выполните все заявленные рекомендации и правила работы с электроустановками, то в будущем у вас не будет никаких проблем с работой облегчающих ваш быт электроприборов.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Как нарастить провод в розетке, под водой, для электроплиты

• Статья
• Видео

Существует несколько основных ситуаций, когда нужно выполнить наращивание электрической проводки. Чаще всего потребность возникает, если сломался алюминиевый провод в розетке, но бывает и такие случаи, когда необходимо удлинить кабель от электроприбора для подключения питания. Далее мы рассмотрим все наиболее частые случаи и расскажем читателям сайта Сам Электрик, как нарастить провод в розетке, под водой и для подсоединения мощной бытовой техники.

• Основные способы наращивания
• Наиболее распространенные ситуации

Основные способы наращивания

Для начала рассмотрим, как можно удлинить провод либо электрический кабель в домашних условиях. Если жилы обоих сращиваемых проводников из одного металла (медные либо алюминиевые), то можно использовать следующие способы удлинения:

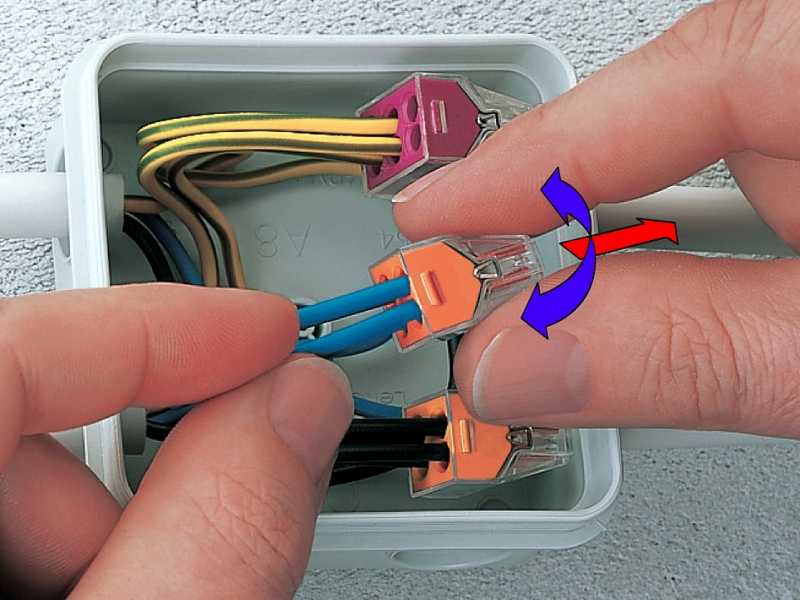

1. С помощью клеммных колодок WAGO. Самый удобный вариант не только наращивания, но и соединения электрических проводов. Рекомендуется использовать даже в той ситуации, если жилы проводников из различных металлов. Главное условие их использования – соединять цепи, ток в которых не превышает номинальный указанный на клеммнике. Советуем покупать их в «проверенных» местах и не обольщаться на низкую стоимость – рынок перенасыщен подделками, которые плавятся и горят.
2. Бюджетные соединительные колодки, так называемые полиэтиленовые клеммники, позволяющие удлинить проводку. Особенностью является то, что при сильной затяжке монолитной жилы трескается металлическая часть клеммника. Ими нельзя соединять многопроволочные жилы. Для этого их нужно залудить или обжать наконечником типа НШВИ, чтобы получить надежный и долговечный контакт.
3. Скручивание жил. Дедовский способ, который является одним из самых небезопасных, но в то же время популярных даже у опытных электриков. Чтобы нарастить электропроводку с помощью скрутки необходимо, чтобы обломанный конец был не менее 30 мм (для надежного сращивания). О том, как правильно сделать скрутку проводов читайте в соответствующей статье. Знайте, что делать скрутки запрещено согласно ПУЭ 2.1.21. Поэтому не используйте этот способ в чистом виде (без обжима гильзой или СИЗом, пропайки или сварки).
4. Пайка. Еще один вариант удлинения электропроводки – использование пайки жил. Если Вы умеете пользоваться сварочным аппаратом, данный способ позволит качественно нарастить проводник даже большого сечения (4-6 мм.кв.).
5. Гильзы. Обжимка с помощью гильз – это отличный способ соединений и хорошо подходит для наращивания кабеля. Но для наращивания оборванного провода в розетке вам может не хватить места.
6. Орех или другие подобные ответвительные зажимы. С их помощью подключаются ответвления для ввода в частные дома от ВЛЭП. Также подходят для удлинения проводов. Главный недостаток – большие габариты.
7. Скотчлоки – отлично подходят для ответвления, соединения и удлинения слаботочных проводов. Могут исползоваться для соединения цепей 220В, но лучше подходят для информационных линий, например витой пары.

Обращаем Ваше внимание на то, что удлинить алюминиевые жилы медными можно лишь в том случае, если для сращивания будет использована специальная клемма. Все остальные варианты, позволяющие нарастить линию, использовать категорически запрещается! Подробнее о соединении алюминиевых и медных проводов читайте в статье: https://samelectrik.ru/kak-soedinit-alyuminievyj-provod-s-mednym.html.

Вот мы и рассмотрели, какие существуют методы наращивания электрических проводов в домашних условиях. Далее к Вашему вниманию будут предоставлены типичные случаи, когда нужно самостоятельно удлинить проводку, а сейчас мы рекомендуем просмотреть наглядную видео инструкцию:

Мастер-класс по удлинению участка электропроводки с помощью обжима гильзами

Наиболее распространенные ситуации

Итак, сейчас поступим следующим образом: рассмотрим каждый определенный случай, который может произойти в быту, и сразу же предоставим инструкцию о том, как правильно нарастить провод и кабель.

Ситуация 1 — Сломалась жила в стене или потолке.

В подрозетнике или в месте крепления люстры часто ломаются жилы. В результате приборы не работают. Казалось бы, простейшая задача – чтобы восстановить подачу электричества нужно всего лишь соединить 1 жилку. Но при зачистке вы поняли, что сделать этого не получится из-за нехватки длины – жила обломилась «под корень».

Также такое приходится делать, если Вы решили перенести розетку либо выключатель в другое место и при электромонтажных работах у Вас отломилась одна из жил, тут нужно действовать в зависимости от возникнувшей ситуации.

Если длины оставшейся на поверхности жилы достаточно для наращивания – установите клеммную колодку и удлините короткий проводник таким же по сечению и материалу. Если же в стене остался очень короткий проводник – разбейте участок стены, освободите достаточную длину силового кабеля для наращивания, зачистите жилу до металлического цвета и удлините участок.

Так вы сможете и нарастить электропроводку в распределительной коробке либо на потолке для подключения люстры или любого другого светильника (к примеру, бра на стене).

Ситуация 2 — Нужно нарастить кабель в воде.

Такое случается, если нужно удлинить провод для погружного скважинного насоса. Все что Вам нужно – выполнить соединение сращиваемых жил через клеммник, после чего заизолировать место удлинения с помощью термоусадочной трубки, как показано на фото ниже. Провод погружного насоса нужно крепить к трубе и тросу так, чтобы на нём не было нагрузки, но дополнительно побеспокойтесь о месте соединения, сделайте небольшую петлю при его монтаже.

Рекомендуется изолировать оголенный участок при помощи термоусадочной трубки даже если возникла необходимость нарастить провод в ванной комнате либо на улице, чтобы обезопасить электропроводку от повышенной влажности.

Ситуация 3 — Нужно удлинить кабель для питания мощного электроприбора в квартире.

Еще одна из ситуаций, к которой нужно относиться серьезно – удлинение провода для подключения мощной бытовой техники. К примеру, если Вы решили подключить духовой шкаф, кондиционер либо электроплиту и на вводе у Вас обломился медный проводник (его сечение должно быть не менее 6 мм²), тут уже клеммная колодка не подойдет, т.к. токовые нагрузки от электроприбора будут значительными. В этой ситуации рекомендуется нарастить провод пайкой, после чего тщательно заизолировать участок изолентой. Это же можно сделать удлинив с помощью обжимки гильзами или сваркой.

Ситуация 4 — Длины провода термодатчика системы теплый пол не хватает для подключения к терморегулятору.

В этом случае рекомендуется сначала ознакомиться с инструкцией, прилагаемой к регулятору температуры, и если никакие ограничения не оговариваются, смело, используя провод ПВС можно самому удлинить кабель для терморегулятора, применяя все те же клеммные колодки.

Ситуация 5 — Необходимо нарастить провод светодиодной ленты для скрытой подсветки потолка или саму ленту.

Никаких сложностей в этой ситуации не должно возникнуть. Существуют специальные коннекторы, который позволяют выполнить удлинение LED-ленты (фото ниже). Главное, учитывать требования, которые мы предоставили, когда рассматривали советы по подключению RGB ленты своими руками. Провод к ленте удлиняется любым из описанных выше способов.

Ситуация 6 — Поврежден кабель витая пара.

В этом случае выполнить наращивание участка новой витой парой можно с помощью скрутки либо пайки. Главное – тщательно изолируйте каждое место удлинения, чтобы оголенные жилы не прикоснулись друг к другу. Также удобно сделать это с помощью скотч-локов, кстати их любят и часто используют как раз монтажники сетей.

Инструкция по наращиванию сломанной жилы

Вот и все, что хотелось рассказать Вам о том, как нарастить провод в розетке, под водой и в других нестандартных ситуациях. Надеемся, что теперь удлинение электрических кабелей и проводов не вызовет у Вас сложностей при монтаже электропроводки своими руками!

Также читают:

• Технические характеристики кабеля ВВГнг
• Какая изолента лучше для электропроводки
• Чем опасен обрыв нулевого провода

Мастер-класс по удлинению участка электропроводки с помощью обжима гильзами

Инструкция по наращиванию сломанной жилы

Как безопасно удлинить электрические провода в ваших стенах

Как безопасно удлинить электрические провода в ваших стенах

Расширьте стиль своего дома с помощью новых электрических опций

Фото: Westend61/Getty Images

Сложность

Эксперт

Не сделай сам, если не знаешь, что делаешь.

Время выполнения

1 час

20–50 долларов

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

What you’ll need:

TOOLS

• Multi-bit screwdriver
• Linesman’s pliers
• Stud finder
• Wire stripper pliers
• Reciprocating, oscillating, or keyhole saw with metal cutting blade
• Utility knife
• Инструмент для разрыва кабеля (дополнительно)
• Тестер напряжения (мультиметр, бесконтактный детектор напряжения или и то, и другое)
• Рыболовная лента

ПРИНАДЛЕЖНОСТИ

• Кабель из неметаллической проволоки
• Старое рабочее приспособление или распределительная коробка
• Гайки для проводов (колпачки)

Подготовка к сращиванию электропроводки в вашем доме

Удлинение цепи электропроводки дает вам больше свободы выбора места для размещения света светильники или потолочный вентилятор. Но есть некоторые ограничения и факторы, которые следует учитывать, прежде чем выбрать вариант «сделай сам» вместо найма профессионала.

Электрическая безопасность

При работе с электрическими и электрическими цепями соблюдайте предельную осторожность. Неправильно установленные электрические цепи могут привести к пожару в доме и серьезным, потенциально смертельным травмам. Работайте над электрическим проектом только в том случае, если у вас есть надлежащее образование в области электробезопасности.

Разрешение на электроснабжение

В большинстве случаев для любых изменений, которые вы вносите в электрическую систему в вашем доме, например, , прокладка трубопровода снаружи , требуется разрешение на электроснабжение. Наемный электрик несет ответственность за их получение. Если вы решите выполнить работу самостоятельно, вы будете нести ответственность за то, чтобы связаться с местным отделом разрешений, чтобы получить его и запланировать проверки.

Ограничения, которые следует знать

Структура вашего дома, используемые в нем строительные материалы и Национальный электротехнический кодекс налагают некоторые ограничения на то, где и как вы можете прокладывать электропроводку.

• Вы должны быть в состоянии проложить новый кабель в соответствии с требованиями NEC, включая прокладку новой электропроводки внутри стен или кабелепровода. Это может ограничить место, где вы можете разместить светильники.

• Во всей цепи вы должны использовать провод одного сечения.

• В контексте данной статьи сращивание проводов допускается только в пределах разрешенной электрической коробки.

1. Отключите питание

   Никогда не работайте с электрической цепью под напряжением.

   1. Найдите и выключите выключатель цепи, в которой вы будете работать.

   2. Если вы не знаете, какую цепь отключить, выключите главный выключатель, чтобы отключить питание всего дома.

   3. Используйте бесконтактный детектор напряжения, мультиметр или и то, и другое, чтобы убедиться в отсутствии тока там, где вы работаете.

2. Удаление существующего крепления или распределительной коробки

   Фото: eggeeggjiew / Adobe Stock

   Прокладка нового кабеля и выполнение подключений становятся более управляемыми после удаления существующей коробки.

   1. Удалите существующее крепление или гнездо и заглушки проводов с помощью многогранной отвертки.

   2. Ослабьте и снимите стопорное кольцо кабельного разъема сбоку коробки.

   3. С помощью искателя стоек определите, на какой стороне коробки находится стенная стойка.

   4. С помощью монтировки или отвертки отодвиньте коробку от шпильки так, чтобы был виден крепежный гвоздь или винт.

   5. Металлическим лезвием сабельной, вибрационной или кольцевой пилы отрежьте гвоздь или шуруп. Будьте осторожны, чтобы не задеть электрический кабель.

   6. Вытащите коробку из отверстия, оставив провод в полости стены.

   7. Ослабьте и снимите разъем кабельного зажима.

3. Установка нового кабеля и коробки

   Установка новых проводов может оказаться самой сложной частью проекта.

   1. С помощью липкой ленты проложите новый неметаллический электрический кабель от места установки нового прибора к месту его подключения к существующей цепи.

   2. Через заднюю часть старой рабочей электрической коробки протяните новый и старый кабели через зажимные язычки. Оставьте около шести дюймов кабеля, выходящего из коробки.

   3. Вставьте коробку в стену и затяните крепежные крылышки с помощью отвертки.

4. Зачистите провода

   Фото: Africa Studio/Adobe Stock

   Старые провода не требуют особой подготовки. Однако с нескрученными концами проволоки работать проще.

   1. На старых проводах кабеля обрежьте скрученный конец и зачистите кожух примерно на 1/2 дюйма.

   2. На новых проводах кабеля. Используйте инструмент для вспарывания кабеля или универсальный нож, чтобы удалить защитную оболочку кабеля так далеко в задней части коробки, насколько это возможно с помощью инструментов.

   3. Зачистите концы горячих и нейтральных проводов примерно на 1/2 дюйма.

5. Подключение проводов

   Если вы переустанавливаете старый светильник, поддерживайте его снизу при подключении проводки.

   1. Соберите оголенные медные заземляющие провода и туго скрутите их плоскогубцами. Если вы переустанавливаете старый прибор, подключите его заземляющий провод к соединению. Если нет, просто подключите новый провод к старому проводу.

   2. Накрутите проволочную гайку (или колпачок) соответствующего размера на скрученный конец.

   3. Повторите шаги один и два с черным и нейтральным (белым) проводами. Опять же, включите провода старого прибора, если вы используете его повторно.

   4. Спрячьте провода в электрическую коробку.

6. Накройте коробку и включите питание

   Если вы решите не переустанавливать старое приспособление, вам необходимо накрыть коробку крышкой, одобренной NEC.

   1. Прикрепите старое приспособление или новую накладку к электрической коробке.

   2. Снова включите электричество в цепь.

Удлинение электрических проводов самостоятельно или наем профессионала

Удлинение электропроводки в вашем доме в качестве проекта «сделай сам» обычно стоит менее 50 долларов США за материалы. Стоимость найма электрика составляет около 200 долларов США за типичное расширение цепи. Цена будет варьироваться в зависимости от сложности прокладки нового провода в нужном месте.

Если прокладка новых электрических кабелей не вызывает у вас энтузиазма или если вы не уверены в своей способности сделать это безопасно, обратитесь в местную электрическую компанию , чтобы она сделала это за вас.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• 8 вопросов, которые нужно задать электрику, прежде чем принимать решение о найме

  Лаура Хенниган • 21 декабря 2021 г.

• 7 признаков того, что в вашем доме могут быть проблемы с электричеством

  Маргарет Вак • 30 августа 2022 г. Следуйте шагам — Боб Вила

  Если ваш список дел по дому включает в себя амбициозный электрический проект «Сделай сам», будь то установка светильника, замена выключателя или удлинение электрических проводов, чтобы добавить еще одну розетку в гараж, вам нужно будет знать основные навыки сращивания проводов. Изучение того, как правильно сращивать провода, не только обеспечит правильную работу вашего электрооборудования, но, что не менее важно, также обеспечит безопасность вас и вашего имущества. Если вы не уверены, что точно знаете, как сращивать провода, читайте дальше для получения дополнительной информации.

  Перед началом сращивания проводов

  В следующих инструкциях предполагается, что вы сращиваете два провода Romex одного типа. (В этом примере мы подключаем NMC 12/2 с заземлением к проводу того же типа и размера.) Romex — торговая марка провода, предпочитаемого многими электриками, который обычно используется в жилых помещениях. Маркировка, нанесенная на внешнюю изоляцию, «12/2 NMC с заземлением», указывает размер и тип провода — другими словами, это провод 12-го калибра с двумя внутренними изолированными жилами (черный «общий» и белый «нейтральный»). ), а также неизолированный заземляющий провод.

  Примечание : «NMC» — это аббревиатура от неметаллического кабеля, типа провода, наиболее распространенного в жилых помещениях.

  Другие типы проводов Romex, используемые в жилищном строительстве:

  • Провод калибра 12/3—12 с тремя внутренними изолированными жилами и заземлением, обычно используемый для выключателей и осветительных приборов
  • 10/2—10- провод калибра с двумя внутренними изолированными жилами и заземлением, обычно используемый для водонагревателей
  • Провод калибра 10/3—10 с тремя внутренними изолированными жилами и заземлением, обычно используемый для электрических сушилок для белья и печи

  Следует отметить, что, несмотря на возможность сращивания проводов Romex разных типов, например, от 12/2 до 12/3, никогда не следует сращивать вместе провода разного сечения. Калибр провода определяется величиной силы тока, которую, как ожидается, будет нести провод. Например, провод 12-го калибра рассчитан примерно на 20 ампер, а провод 10-го калибра — на 30 ампер.

  Advertisement

  Перегрузка провода силой тока, превышающей предусмотренную, может привести к его перегреву, плавлению и, возможно, возгоранию.

  СВЯЗАННЫЕ: Лучшие мультиметры для домашних мастеров и профессионалов

  Фото: istockphoto.com

  Меры предосторожности при сращивании электрических проводов к проводу, который вы хотите соединить. Будьте предельно осторожны при работе с электричеством, так как неправильное обращение с ним может привести к серьезным травмам или даже смерти.

  Убедитесь, что питание действительно отключено, с помощью вольтметра, устройства, измеряющего электрический ток в проводах. Если вы все еще не уверены, что электричество отключено, выключите главный автоматический выключатель во всем доме.

  Дополнительные меры предосторожности, которые необходимо принять перед началом проекта:

  • Найти партнера . Никогда не работайте с электропроводкой в ​​одиночку. Вы хотите, чтобы кто-то был рядом на случай неблагоприятного стечения обстоятельств.
  • Смени обувь . Носите обувь на резиновой подошве, чтобы защитить тело.
  • Убедитесь, что помещение сухое . Никогда не работайте с электропроводкой во влажных или влажных условиях.

  Как сращивать провода

  Если для домашнего проекта требуется сращивание проводов, внимательно и точно выполните следующие действия. Надежное электрическое соединение принесет желаемый результат, например, новый светильник или вентилятор. Однако один неверный шаг может привести в лучшем случае к беспорядку, который необходимо исправить, а в худшем — к катастрофе. Внимательно прочитайте эти инструкции и соберите все необходимое оборудование, прежде чем приступить к работе. Самое главное: если вы когда-нибудь сомневаетесь, позвоните профессионалу.

  Tools & Materials

  • Voltmeter
  • Electrician’s pliers
  • Junction box
  • Junction box cover
  • Romex wire connector
  • Needle-nose pliers
  • See full list «
  • Screwdriver
  • Wall anchors
  • Wood screws
  • Винт заземления
  • Универсальный нож
  • Инструмент для зачистки проводов
  • Колпачки для проводов

  ШАГ 1: Подготовьте и установите распределительную коробку.

  Используйте плоскогубцы электрика или монтажника, чтобы удалить два выбивных отверстия на новой распределительной коробке, в которых будут размещаться и защищаться сращенные провода, а также любые искры, которые могут вызвать пожар, если что-то пойдет не так. Выбивные отверстия вдавливаются в коробку в заранее определенных местах во время производства для легкого удаления.

  Объявление

  Большинство распределительных коробок универсальны и включают выбивные отверстия различных размеров для различных применений и различных калибров проводов. Эта настройка позволяет вам выбрать места на коробке, где вы хотите установить соединители проводов и провода во время установки.

  Вставьте разъем Romex в каждое выбивное отверстие распределительной коробки. Обязательно приобретите соединитель, который соответствует выбивным отверстиям, которые вы используете в распределительной коробке, и подходит для диаметра соединяемого провода.

  Прикрепите разъем к распределительной коробке с помощью контргайки с резьбой и затяните острогубцами и/или отверткой. Соединители действуют как защитные направляющие, которые также крепят провода к распределительной коробке. Без них провода могут быть повреждены острыми краями выбивных отверстий.

  Установите распределительную коробку надлежащим образом — многие типы крепятся непосредственно к стойке стены или поверхности с помощью монтажных винтов или анкеров — и в зоне действия существующего провода.

  СВЯЗАННЫЕ: Лучшая изолента для ваших проектов

  Фото: istockphoto.com

  ШАГ 2: Подготовьте соединители для сращивания проводов.

  Пропустите конец каждого провода Romex 12/2 — существующего провода и провода, который вы сращиваете с ним, — через один из разъемов Romex, прикрепленных к коробке. Затяните винты по бокам разъема провода, предназначенные для его фиксации, с помощью отвертки соответствующего типа.

  ШАГ 3: Заземлите распределительную коробку.

  Вкрутите заземляющий винт в резьбовое отверстие на задней стороне распределительной коробки. Винт заземления заземляет (безопасно возвращает избыточный электрический ток на землю) распределительную коробку в случае короткого замыкания.

  ШАГ 4: Зачистите и заземлите провода.

  Зачистите примерно 6 дюймов внешней пластиковой оболочки с концов проводов, которые вы сращиваете. Канцелярский нож идеально подходит для разрезания и отрезания внешней изоляции, или вы можете использовать кусачки. Снимите защитную бумажную обертку вокруг изолированных проводов и провода заземления.

  Реклама

  Фото: istockphoto.com

  ШАГ 5: Используйте закручивающуюся проволочную заглушку.

  Оберните один из оголенных медных заземляющих проводов один раз вокруг винта заземления, прикрепленного к распределительной коробке; Вы должны оставить около 6 дюймов оголенного провода, свисающего за винтом. Затяните винт заземления с помощью отвертки, чтобы прикрепить провод заземления к коробке.

  Теперь плотно скрутите второй заземляющий провод вместе с прикрепленным заземляющим проводом с помощью плоскогубцев и закрепите соединение с помощью закручивающейся колпачка/гайки. Аккуратно сложите соединенные провода в задней части распределительной коробки.

  amazon.com

  СВЯЗАННЫЕ: Лучшие инструменты для зачистки проводов для электрических проектов

  ШАГ 6: Скрутите провода вместе.

  С помощью инструмента для зачистки проводов снимите примерно ½ дюйма изоляции с концов обоих кабелей 12/2, как с черного, так и с белого проводов. Инструмент для зачистки проводов — удобный инструмент для этой задачи, поскольку он предназначен для зачистки проводов самых разных размеров и доступен в большинстве центров по благоустройству дома. Подобно плоскогубцам, этот инструмент имеет острые кромки и заданные режущие точки, которые позволяют снимать защитную изоляцию с каждого провода, не повреждая сам провод.

  Фото: istockphoto.com

  Скрутите с помощью пассатижей зачищенные концы соответствующих проводов из каждой жилы Romex 12/2, белый провод к белому, а черный к черному. Скручивайте их, пока они не будут плотно соединены, и закрепите каждое соединение колпачком/гайкой с резьбой. Аккуратно сложите оба комплекта проводов в распределительную коробку.

  Фото: istockphoto.com

  ШАГ 7: Закрепите распределительную коробку.

  Совместите защитную крышку с крепежными винтами на распределительной коробке и надежно затяните с помощью отвертки.

  Заключительные мысли

  Знание того, как сращивать провода, поможет вам сэкономить время и деньги на многочисленных проектах по электроснабжению и освещению в доме. Однако, если вы опасаетесь работать с электричеством или вам не хватает базовых знаний в области электротехники, не стесняйтесь нанять лицензированного электрика для своего проекта.

  Advertisement

  Хотя наем электрика может обойтись вам не менее чем в 50 долларов в час, это небольшая плата за защиту вашей семьи и имущества от серьезных последствий плохо выполненных электромонтажных работ.

  Фото: istockphoto.com

  Часто задаваемые вопросы о подключении электрических проводов

  В.
