Как найти пусковую и рабочую обмотку однофазного двигателя

Казалось бы, что может быть проще, посмотреть на маркировку, схему и определить, а что делать если ни того ни другого нет, как найти пусковую и рабочую обмотки? В этой статье я расскажу и покажу на примере, как происходит определение назначения обмоток, если нет при этом никаких маркировочных определителей.

Визуальный осмотр

В качестве примера я рассмотрю двигатель АЕР 16УХЛ4 220В 180Вт, оставшийся от старой советской стиральной машинки, ушедшей на металлолом.

Произведя визуальный осмотр я не нашел на нем никакой бирки с информацией кроме названия. Но поковырявшись в интернете и найдя описание, я понял, что передо мной двигатель с пусковой обмоткой с релейным пуском.

Двигатель АЕР 16УХЛ4 220В 180Вт

Из самого двигателя выходят четыре провода, два из них грязно-голубого цвета, а два красно-розового. Логично предположить, что это выводы пусковой и рабочей обмоток.

Но вот какие относятся к пусковой, а какие к рабочей, совершенно непонятно, ведь бирок никаких нет.

Вывода обмоток без маркировки

Но это вовсе не проблема, сейчас я расскажу как в такой ситуации разобраться с обмотками.

Сечение проводников

Первое на что следует обратить внимание, это на толщину проводов выходящих с электродвигателя. Пара концов, которые будут тоньше, относятся к пусковой обмотке, а та, которая будет толще, к рабочей.

В моем случае провода имеют одинаковое сечение, поэтому определить «на глаз» никак не получится.

Но если в конкретно вашем случае видна разница в толщине жил не стоит верить только диаметру, необходимо обязательно измерять сопротивление обмоток.

Зная этот факт, переходим к определению сопротивления обмоток

Измеряем сопротивление обмоток

Для этого берем мультиметр, выбираем функцию прозвонки (либо измерение сопротивления).

Мультиметр с установленной прозвонкой

Затем берем концы прибора и два любых вывода с двигателя и производим измерение

Прозвонка обмоток двигателя с помощью мультиметра

В случае того, если прибор показал единицу, то следует взять другой конец и повторить измерение.

Прозвонка обмоток неизвестного однофазного двигателя

Как мы видим при таком расположении щупов сопротивление равно 16,5 Ом, запоминаем (записываем) эти данные. Теперь цепляем щупы мультиметра на два оставшихся вывода и так же производим замер сопротивления.

Прозвонка неизвестных выводов однофазного двигателя с помощью мультиметра

У нас получилось 34,4Ом. Так же записываем и сравниваем с предыдущими замерами.

А как известно рабочая обмотка всегда имеет меньшее сопротивление, по сравнению с пусковой. Зная это мы теперь точно можем утверждать что: первая обмотка (с красно-розовыми проводами) рабочая, а вторая обмотка (с голубой изоляцией) пусковая.

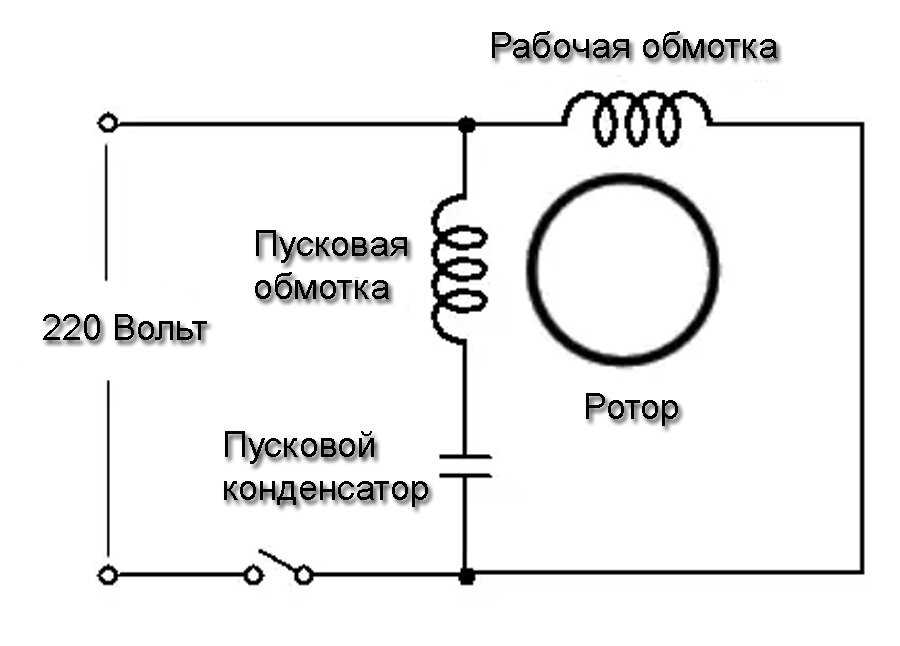

Схема однофазного двигателя

Для того чтобы не искать в дальнейшем где какая обмотка маркируем их. Для этих целей я обычно использую виниловую трубку.

Согласно современному ГОСТу вывода обмоток маркируются следующим образом:

U1 – U2 – рабочая обмотка.
B1- B2 – пусковая обмотка.

Подписанные вывода однофазного двигателя

В нашем случае с двигателя выходило 4 провода, но попадаются двигатели, у которых производитель вывел только три.

В таком варианте поступаем следующим образом:

Замеры сопротивления производятся аналогично вышеописанным способом. Маркируем наши провода буквами A, B, C.

Измерение сопротивления обмоток мультиметром

Замеряем сопротивление между концами «A — B», потом между «B – C» и между выводами «A – C»

Измерение сопротивления обмоток мультиметром

Теперь записываем (запоминаем) наши получившиеся значения

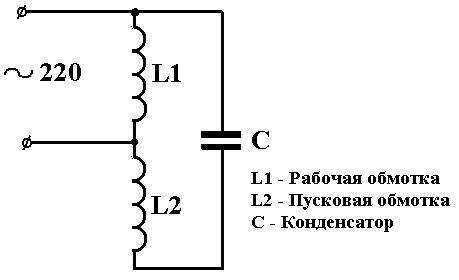

Схема обмоток однофазного двигателя с помеченными обмотками

Из всего выше представленного делаем выводы:

А – В — рабочая обмотка

В – С — пусковая обмотка

А – С – последовательно соединенные пусковая и рабочая обмотки с суммарным сопротивлением.

Заключение

Таким образом, вы сможете легко и просто определить, где пусковая, а где рабочая обмотка в конкретно вашем двигателе у которого вообще может отсутствовать маркировка. Если материал оказался вам полезен, то оцените ее репостом в любимой вашей социальной сети. Спасибо за ваше внимание!

Поделиться ссылкой:

Как найти пусковую и рабочую обмотку двигателя стиральной машины?

Если мотор стиралки стал «барахлить», придется выполнить его диагностику. Чтобы проверить движок, и, тем более, его отремонтировать, необходимо знать, как он устроен. Начать лучше с основ, например, разобраться, где найти обмотки двигателя стиральной машины и как их не перепутать. На самом деле, все просто, с такой задачей справится даже «новичок».

Учимся отличать обмотки

Однофазными электромоторами оснащены стиральные машинки средней мощности. В таких двигателях присутствует пусковая и рабочая обмотка – именно они обеспечивают вращение ротора. Движки данного типа условно можно поделить на две подгруппы:

однофазные устройства с пусковой обмоткой;
электродвижки с рабочим конденсатором.

В первом случае пусковая обмотка мотора функционирует всего 3-5 секунд, только после активации движка. Как только ротор набирает оптимальную скорость оборотов, она отключается от питания. Электродвигатель продолжает работу только с одной сетевой обмоткой.

У однофазных моторов, имеющих в цепи конденсатор, пусковая обмотка активна постоянно. Показатель номинальной емкости конденсатора будет определяться мощностью и другими характеристиками электродвижка.

Таким образом, если вспомогательная обмотка движка пусковая, то она будет функционировать только несколько секунд, непосредственно при запуске мотора. Если конденсаторная – то она будет активной все время, пока двигатель не отключат от сети. Это основное отличие.

Знать устройство двух типов обмоток однофазного мотора стиральной машинки-автомат необходимо, если вы планируете самостоятельно ремонтировать движок. Пусковую и рабочую обмотки легко отличить друг от друга по сечению проводов и числу витков.

Рабочая обмотка движка характеризуется большим сечением провода, поэтому выдаваемое ею сопротивление меньше.

Взглянув на рисунок, несложно определить пусковую и рабочую обмотку (слева и справа соответственно). Легко заметить, что сечение проводов сильно отличается. Замеряется их сопротивление специальным тестером – мультиметром. Приобрести прибор можно в интернете или специализированных магазинах.

Практические примеры

На практике, разобрав стиральную машинку и демонтировав двигатель, можно столкнуться с рядом вопросов. Поэтому разберем несколько примеров, наглядно показывающих, как замерять сопротивление обмотки электромоторов.

Допустим, у извлеченного из стиралки движка 4 вывода. Отыщите концы обмоток и замерьте сопротивление тестером. По значениям на экране мультиметра просто определить, где какая обмотка: с меньшими Омами – рабочая, с большими показателями – пусковая.

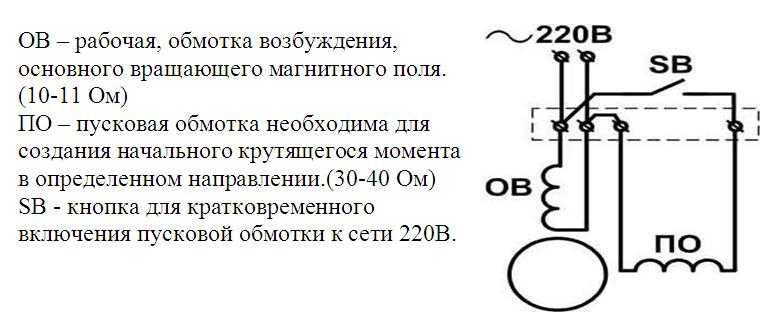

Подключить все достаточно просто. На толстые проводки пускается напряжение 220 Вольт. Один «хвостик» пусковой обмотки подсоединяется к концу одного из «рабочих». К какому именно проводу из двух, неважно, направление вращения ротора от этого зависеть не будет. Ход движения поменяется только при смене «краешков» пусковой обмотки.

Другой пример – если мотор имеет три вывода. Измерив сопротивление каждого, обычно выясняются следующие значения: 10 Ом, 25 Ом и 15 Ом. Методом проб отыщите «хвостик» провода обмотки, который при подключении к другим будет выдавать на мультиметр показания 10 и 15 Ом.

Вот этот провод и будет одним из рабочих. Кончик, который в паре с ним выдает сопротивление 10 Ом также будет «принадлежать» к сетевой обмотке. Оставшийся третий проводок – пусковой, он включен в цепь через конденсатор.

Случается, что при замере сопротивления выводов движка мультиметр выдает значения 10, 10 и 20 Ом. Это пример еще одного из типов обмоток. Они встречаются на отдельных моделях автоматических машинок. В данной ситуации сечение рабочих и пусковых проводов будет одинаковым, визуально определить, где какой, невозможно.

Особой разницы, где какой провод, нет. Включение пусковой обмотки в таких движках выполняется через конденсатор соответствующей емкости.

Определить пусковую и рабочую обмотку однофазного электромотора на самом деле достаточно просто. В отдельных случаях получится сделать это «на глаз», в определенных ситуациях – вооружившись мультиметром.

Поделитесь своим мнением — оставьте комментарий

Как тестировать и проверять однофазные электродвигатели ~ Изучение электротехники

Как тестировать и проверять однофазные электродвигатели

Существует несколько типов однофазных двигателей. Что, однако, объединяет их всех, так это то, что они имеют пусковую обмотку, рабочую обмотку и общее соединение между ними, как показано ниже:

Тестирование однофазных двигателей довольно просто, если следовать определенным основным шагам. Целью любого испытания двигателя переменного тока является определение состояния двигателя. Основные этапы проверки исправности любого двигателя приведены ниже 9.0005 (a) Общие проверки
(b) Проверка целостности и сопротивления заземления
(c) Проверка источника питания
(d) Проверка сопротивления обмотки двигателя переменного тока
(e) Проверка сопротивления изоляции
(f) Проверка рабочего тока

Общие проверки
Для однофазного двигателя выполните следующие действия:

(1) Проверьте внешний вид двигателя. Проверьте на предмет обгорания, повреждения корпуса или охлаждающего вентилятора или вала.
(2) Вручную проверните вал двигателя, чтобы проверить состояние подшипника. Следите за плавным и свободным вращением вала. Если вал вращается свободно и плавно, возможно, подшипник в хорошем состоянии, в противном случае рассмотрите возможность его замены.
(3) Как и при всех проверках и проверках,

паспортная табличка двигателя

содержит ценную информацию, которая поможет установить истинное состояние двигателя. Внимательно изучите табличку с названием.

Проверка целостности и сопротивления заземления
С помощью мультиметра измерьте сопротивление между корпусом двигателя (корпусом) и землей. Хороший двигатель должен показывать менее 0,5 Ом. Любое значение больше 0,5 Ом указывает на неисправность двигателя.

Проверка источника питания
Для однофазных двигателей ожидаемое напряжение составляет около 230 В или 208 В в зависимости от того, используете ли вы систему напряжения для Великобритании или Америки. Убедитесь, что на двигатель подается правильное напряжение.

Проверка сопротивления обмотки двигателя переменного тока
Проверьте сопротивление обмотки двигателя или показания в омах с помощью мультиметра . Поскольку в однофазном двигателе имеется три клеммы – S, C, R, измерьте сопротивление обмотки:
C к S, C к R и S к R. Измеренное значение S к R должно быть = C к S + C к R.
Как правило, для однофазных двигателей применяется следующее:
(1) Показания в Омах между S и R должны давать максимальное показание сопротивления
(2) Показания в Омах между C и R должны давать наименьшее показание сопротивления
(3 ) Значение в омах между C и S должно давать какое-то промежуточное значение между значениями для S до R и от C до R
Любое отклонение указывает на возможно неисправный электродвигатель или двигатель, требующий ремонта.

Проверка сопротивления изоляции
Отсутствие сопротивления изоляции электродвигателя является одним из первых признаков того, что двигатель вот-вот выйдет из строя. Сопротивление изоляции обычно измеряют между обмотками двигателя и землей с помощью тестера изоляции или мегаметра. Установите настройку напряжения тестера сопротивления изоляции на 500 В и проверьте заземление обмотки двигателя. Проверьте от C до E, от S до E, от R до E. Минимальное тестовое значение для исправного электродвигателя составляет не менее 1 МОм.

Проверка рабочих токов
При работающем двигателе проверьте ток полной нагрузки (FLA) с помощью подходящего измерителя или, что предпочтительнее, клещей на измерителе и сравните с заводская табличка двигателя FLA . Отклонения от номинального FLA могут означать проблемы с тестируемым двигателем.

Новое сообщение
Старый пост
На главную

Как проверить обмотку двигателя с помощью мультиметра

Если вы подозреваете, что обмотки двигателя шпинделя неисправны, важно знать, как проверить двигатель. Если у вас есть доступ к мультиметру, легко определить, есть ли у вас срочная проблема. Вот базовая разбивка того, как проверить обмотки двигателя с помощью мультиметра, имейте в виду, что это всего лишь быстрый способ определить, нуждается ли ваш двигатель в дальнейшем тестировании или полной перемотке. Мы рекомендуем этот мега-тест только в качестве начала для выяснения того, что может быть не так с обмоткой вашего двигателя, и всегда следуйте тесту на перенапряжение.

Как проверить двигатель шпинделя на короткое замыкание на землю

Установите мультиметр на сопротивление в омах.
Начните с полного отключения двигателя шпинделя от всех источников питания.
Проверьте каждый провод, включая T1, T2, T3 и провод заземления. Если показания бесконечны, ваш двигатель должен быть в порядке. Если вы получаете нулевое показание или любое показание непрерывности, у вас проблема либо с двигателем, либо с кабелем.
Предполагая, что вы не получили бесконечных показаний, отсоедините двигатель от кабеля и проверьте каждый из них по отдельности. Во время тестирования убедитесь, что выводы на каждом конце не касаются других выводов или чего-либо еще. Это должно позволить вам изолировать вашу проблему.

Как проверить шпиндельный двигатель на обрыв или короткое замыкание в обмотках

Установите мультиметр на Ом.
Проверка T1 на T2, T2 на T3 и T1 на T3. Каждый раз вы должны получить показание около 0,8 Ом, хотя приемлемо любое значение от 0,3 до 2. Если вы получаете показание 0, у вас есть короткое замыкание между фазами. Если ваши показания бесконечны или значительно превышают 2 Ом, вероятно, у вас есть обрыв.
Если ваш двигатель шпинделя не прошел тест, вы можете убедиться, что проблема не в разъеме, на котором может быть охлаждающая жидкость, которая мешает вашим результатам. Если вы высушите и повторите тест, вы можете получить лучший результат.
Проверьте свои вставки. Если на вставках двигателя есть следы пригорания, это может быть причиной короткого замыкания, и вам следует заменить их. Вы также должны проверить на предмет износа то место, где трос перемещается по трекингу.

Как проверить двигатель постоянного тока на наличие отказов

Если у вас возникли проблемы с двигателем постоянного тока, проверьте щетки:

Снимите круглые колпачки вокруг двигателя и проверьте пружину и механизм щеток под ними, чтобы убедиться, что щетки изношен и требует замены.
Проверьте коллектор — деталь, с которой работают щетки — на предмет износа. При необходимости протрите его.

Если у вас возникли проблемы с определением проблем с двигателями, если замена отдельных деталей невозможна или не дает результата, или если ваш двигатель требует перемотки, вы можете отправить свой двигатель в Global Electronic Services для ремонта. Мы обслуживаем все модели и производители двигателей, промышленной электроники и гидравлики. Мы можем протестировать, диагностировать и найти решение для вашей проблемы быстро. Посмотрите видео ниже, чтобы увидеть, как именно мы выполняем полный ремонт двигателя, включая полную перемотку, балансировку и динамометрический тест!
