Традиция воровать электричество у соседей зародилась еще в СССР. Определить подобные случаи трудно, но возможно. Об этом рассказал агентству «Прайм» генеральный Недвижимость РИА Новости, 28.06.2022

2022-06-28T01:15

2022-06-28T01:15

2022-06-28T01:15

общество

россия

валерий ковалев

электричество

/html/head/meta[@name=’og:title’]/@content

/html/head/meta[@name=’og:description’]/@content

https://cdnn21.img.ria.ru/images/07e5/0a/0d/1754352802_0:135:3160:1913_1920x0_80_0_0_b96ca178c8067c87035cd1791082bb69.jpg

МОСКВА, 28 июн — РИА Новости. Традиция воровать электричество у соседей зародилась еще в СССР. Определить подобные случаи трудно, но возможно. Об этом рассказал агентству «Прайм» генеральный директор ПАО «ГИТ» Валерий Ковалев.По словам эксперта, воровство у соседа напрямую — достаточно редкий случай. Это можно проверить, отключи все электроприборы в доме и посмотрев, «крутится» ли счетчик.Если появляется подозрение, что соседи подключились к общедомовой сети, нужно проверить их счетчик, когда в квартире работают электроприборы, либо выключить автомат освещения в подъезде и посмотреть, выключится ли что-то у соседей.Ковалев также отметил, что чаще всего к общедомовым сетям незаконно подключаются коммерческие организации. При обнаружении воровства электричества следует обратиться в управляющую компанию, подытожил эксперт.

https://ria.ru/20220627/wi-fi-1798287617.html

россия

Недвижимость РИА Новости

1

5

4.7

96

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

2022

Недвижимость РИА Новости

1

5

4. 7

96

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

Новости

ru-RU

https://realty.ria.ru/docs/about/copyright.html

https://xn--c1acbl2abdlkab1og.xn--p1ai/

Недвижимость РИА Новости

1

5

4.7

96

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

1920

1080

true

1920

1440

true

https://cdnn21.img.ria.ru/images/07e5/0a/0d/1754352802_215:0:2946:2048_1920x0_80_0_0_affcbdc8efec43ec466b134a75930a45.jpg

1920

1920

true

Недвижимость РИА Новости

1

5

4.7

96

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

Недвижимость РИА Новости

1

5

4. 7

96

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

общество, россия, валерий ковалев, электричество

Общество, Россия, Валерий Ковалев, Электричество

МОСКВА, 28 июн — РИА Новости. Традиция воровать электричество у соседей зародилась еще в СССР. Определить подобные случаи трудно, но возможно. Об этом рассказал агентству «Прайм» генеральный директор ПАО «ГИТ» Валерий Ковалев.

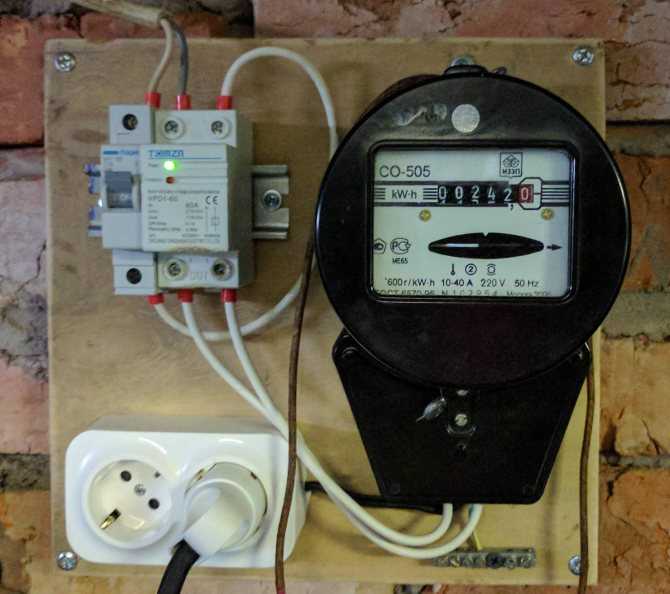

По словам эксперта, воровство у соседа напрямую — достаточно редкий случай. Это можно проверить, отключи все электроприборы в доме и посмотрев, «крутится» ли счетчик.

Если появляется подозрение, что соседи подключились к общедомовой сети, нужно проверить их счетчик, когда в квартире работают электроприборы, либо выключить автомат освещения в подъезде и посмотреть, выключится ли что-то у соседей.

«При этом общее — это далеко не «ничье», общее — это то, за что платите, в том числе, и вы. И если кто-то подключился к общедомовым сетям незаконно, то именно вы и оплачиваете его освещение. Определить это гораздо сложнее, но тоже можно», — подчеркнул Ковалев.

Ковалев также отметил, что чаще всего к общедомовым сетям незаконно подключаются коммерческие организации. При обнаружении воровства электричества следует обратиться в управляющую компанию, подытожил эксперт.

27 июня, 01:17

Россиянам объяснили, как узнать, что соседи воруют Wi-Fi

Ябеда на столбе: как умные счетчики ставят новгородцев в глупую ситуацию

26.01.2022 в 11:28

Общество

4364

Поделиться

Ирина и Алексей — заядлые дачники. В дачном массиве Панковки Новгородского района Новгородской области в своем домике любят жить круглогодично. Домик подключен к электричеству через ближайшую опору. До поверки прибора учета электроэнергии, купленного семьей самостоятельно и апломбированного специалистами «Ильменских электрических сетей», еще четыре года.

Карикатура Алексея Меринова

Однако осенним утром супруги обнаружили на «своей» опоре бригаду электриков, которые на самой ее макушке ставили новый — интеллектуальный! — прибор учета, в народе прозванный «умный счетчик».

Никто в семье не просил о такой новинке — но монтажники объяснили, что все делается бесплатно, то есть за счет «Ильменских электрических сетей». Что характерно, умный счетчик в 2–3 раза дороже обычных (стоит 12–15 тысяч руб­лей). А дальше облагодетельствованным потребителям осталось, мол, только пульт от умного счетчика получить, вот телефон на объявлении на опоре, звоните. Зато можно будет перестать передавать показания с прибора учета, как это регулярно делают новгородцы до 25 чис­ла каждого месяца. Умный счетчик все сам передаст! Потом нужно лишь дождаться квитанцию, сейчас все чаще электронную, — и вперед, к оплате! Можно, кстати, на экране пульта из любопытства посмотреть, сколько «нагорело». Ну и теперь следить за состоянием счетчика, сроком его эксплуатации будет сама энергокомпания, а не потребитель.

На этом бравурные новости кончились. С октября 2021‑го уже минуло четыре месяца, а ни дозвониться по телефону, ни получить пульт от умного счетчика у семьи не выходит. Сразу в руки пульт не вручили, электрики вообще массово монтируют новые счетчики без присутствия хозяев близлежащих домов. И бог бы с ним, но ряду соседей стали приходить счета, в разы превосходящие привычный уровень помесячной оплаты за электроэнергию. И выяснить причину этого у соседей ну никак не получается: на звонки от народа телефоны «Ильменских электрических сетей» не отвечают, как заколдованные. Конечно, Ирина, Алексей, да и многие новгородцы из частного сектора, серьезно обеспокоены. Причина — дефицит достоверной информации о функционале умных счетчиков. Давайте разбираться!

Умный счетчик как он есть

Умный счетчик — это «робот на столбе, сидит и конторе говорит». Это не шутка. Ящик-робот не зря расположен на верхотуре опоры — не только во избежание случайных повреждений или несанкционированного доступа. Новый прибор учета — это еще и модем. Он не только «считает» киловатты, но и передает показания в службу учета электроэнергии для формирования счетов на оплату. Также в функционале умного счетчика — отключение подачи электроэнергии по сигналу той же службы или в случае превышения разрешенной мощности.

Можно сказать, что этот «ябеда на столбе» стоит на страже коллективного блага граждан. Почему? Заведется на линии электроснабжения в вашем поселке ­какой-­нибудь товарищ, который при праве на мощность 9 кВт наподключает себе всяких электроприборов на все 15 кВт — и у соседей кругом падает напряжение в сети. Люди мучаются с неработающими должным образом насос­ными станциями, электрокотлами и даже лампочками накаливания. Блоки питания телевизоров, зарядные устройства мобильных телефонов и другие электроприборы могут выходить из строя из-за снижения напряжения. А как на даче без телевизора и мобильника?! И виновника не найти! Теперь же умный прибор учета отсечет недобросовестного потребителя на этапе самой попытки нарастить неразрешенное электропотребление. Просто отключит ему свет. Или ограничь себе, дорогой товарищ, электропотребление, или беги подавать заявление на увеличение мощности и, соответственно, больше плати, в том числе иногда и за модернизацию сетей.

Если отключили свет

Звоните в единую диспетчерскую службу Новгородского района по телефону: 8 (8162) 63-43-70.

Иными словами, умный счетчик способен сравнить реальное потребление с тем, что заявлено у потребителей на бумаге. Главный инженер Новгородского филиала «Россети Северо-­Запад» Сергей Карпов подтвердил: «Это улучшит собираемость платежей за электроэнергию, а значит, электроэнергетика в области будет развиваться, сеть модернизироваться, на это будут средства. Это нужно, важно как для самих потребителей, так и для сетевой организации».

Пульт от умного счетчика

В идеале абоненты электросбытовой компании получают переносной пульт, настроенный на работу с конкретным интеллектуальным прибором учета, сразу после установки счетчика на опоре. Но новгородцы уже столкнулись с тем, что данное устройство под опорами не раздают, а предлагают звонить по телефону и договариваться, когда и куда за ним подходить. Пока, правда, трубку по телефону горячей линии «Россетей» (8-800-220-0-220) берут не очень. Но вообще с помощью пульта можно следить за показаниями — они отображаются на экране. С него же можно, если в доме нет потребности в работающих электроприборах, на время отъезда отключить подачу электроэнергии. А также после сбоя электроснабжения, нажав на кнопку, подключиться к электричеству вновь, если, конечно, вы добросовестный абонент, а не должник по платежам или хозяин незаконной пилорамы.

Про пульты активно пишут в паб­лике «ЧП 53 Великий Новгород. Новости». Так, новгородка Маргарита тревожится: «Сели батарейки в пульте, заменили, теперь он не видит счетчик, корректные показания не снять и, соответственно, не передать. Пока оплачиваю 2000 кВт в месяц, что дальше будет, непонятно».

По словам представителей службы учета электроэнергии, ходить Маргарите никуда не придется. Но нужно просигналить о своей ситуации по телефону 8-800-220-0-220, и пульт с новыми батарейками будет перепрограммирован — дистанционно. Категоричный новгородец Евгений из Старого Ракомо в соцсетях уверяет земляков, что «умный счетчик установили, но пульта не дали, и новый договор я не подписывал, значит, плачу как платил — по своему счетчику». Однако это не совсем так. В квитанции за потребленную электроэнергию рано или поздно появится количество киловатт, посчитанных именно умным счетчиком. В платежке потребитель легко это увидит, ведь он знает номер своего старого прибора учета. А в квитанции появится новый номер умного счетчика. И само количество киловатт на бланке потребителю уже будет знакомо — ведь он его увидит на экране своего пульта. При этом ничто не мешает перед оплатой ради собственного спокойствия сравнить квитанцию и количество потребленной электроэнергии с показаниями старого прибора учета, пока не вышел срок его действия до поверки.

Фото: baltphoro.ru

Если же вдруг плата всерьез превышает привычную, объяснений может быть два. Первое — потребитель в самом деле стал больше тратить электроэнергии, например, в лютые холода. Второе — умный счетчик был установлен подрядной организацией в июле, по документам введен в эксплуатацию в октябре, а в квитанцию данные с него впервые попали в январе. Тогда в январской квитанции разрыв сумм и может сложиться не в пользу потребителя. Но уже ко второй квитанции с показаниями с умного счетчика ситуация может выровняться. Если же нет, стоит очно обратиться в электросбытовую компанию. Там и на наличие долгов проверят, и квитанции в порядок приведут.

Конечно, эти нежданные хлопоты народ массово раздражают. Новгородец Валерий Иванов размышляет, что все это похоже на очередную отмывку денег, а не борьбу с воровством электроэнергии.

«Воровство легко определяется более дешевыми способами», — пишет он во «ВКонтакте».

Как воруют электроэнергию

По словам энергетиков, вместо плановых потерь 7–8% (например, «утруска» энергии от нагрева проводов, передачи энергии на расстояния и расходов на работу трансформаторов) идут потери 25–35%. Пришло время сделать прозрачным объем истинного потребления электроэнергии населением. Добросовестному плательщику тоже всегда интересно, кто эти воры. Потому что среди соседей — все люди с лицами мадонн и пионеров, в них сомневаться не приходится.

— Самый простой способ хищения электроэнергии называется «удочка», или «наброс», — делится опытный новгородский энергетик Владимир Львовский. — Злоумышленник набрасывает свои провода на воздушную линию. Это легко обнаруживается электромонтерами при контрольном обходе. Второй способ — торможение диска механического прибора учета. От этого тоже энергетики почти защитились, введя электронные приборы учета. Третий способ — коррупция: если потребитель в сговоре с энергетиками и за счет этого имеет возможность несанкционированного потребления электроэнергии. Предположим, ­какое-­нибудь ООО финансирует покупку трактора должностному лицу энергоснабжающей организации в обмен на подлог (уменьшение) в документах учета объема потребленной энергии. Но тут на страже закона встают Гражданский и Уголовный кодексы.

Правда жизни и закон на стороне умных счетчиков

Система интеллектуального учета электроэнергии предписана всей стране 522‑м Федеральным законом. Согласно сообщению Минэнерго еще 24 сентября 2021 года, в 2022–2023 годах в России установке подлежит более 8,5 млн приборов. Еще раньше, в апреле 2021 года, компания «Россети Северо-Запад» заявляла, что за год в Новгородской области «планируется внедрить 58 тысяч умных счетчиков, преимущественно в частных домах».

Как возместить средства

Необходимо написать заявление в главный офис ПО «Ильмен­ские электрические сети» (Великий Новгород, ул.  Нехинская, 61А) и приложить акт от сервисного центра, подтверждающий выход из строя техники именно из-за скачка напряжения.

Необходима информационная работа с населением, которая новгородскими «операторами» умных счетчиков объективно провалена. Энергетики якобы обращались к местным властям, чтобы те довели до населения суть происходящего. Как уж это было выполнено — на совести глав муниципалитетов. Но народ в теме ориентирован слабо, отсюда негатив. И в целом странно, когда боль энергетиков публично транслируется не ими самими, а, к примеру, главой Новгородского муниципального района Олегом Шаховым: «Из-за потерь и воровства они не добирают примерно 30%. Вот эти 30% они готовы были бы вкладывать в модернизацию сетей, которой не было 20 лет.

И можно пойти здесь двумя путями: либо повысить тариф на 30% и потом эти 30% вкладывать в развитие сетей, либо бороться с воровством и потерями. Разумеется, тариф повысить никто не дал. Пошли по второму пути и начали устанавливать интеллектуальные приборы учета». И теперь грядет всем счастье, особенно добросовестным абонентам: пульт получи и по квитанции заплати. А если потребитель вправе распоряжаться 15 кВт мощности, а фактически потребляет больше — умный счетчик будет мучить постоянными отключениями. И молодец!

Подписаться

Авторы:

• Елена Михайлова, дочь электрика, знающая, что «столб — про линии связи, опора — про линии электропередачи»

Россия
Электроэнергия

• вчера

  Почему Челябинск становится магнитом для профессиональных экологов со всей страны

• 28 ноября

  Челябинцы придумали, как защитить парки и скверы от застройки

• 25 ноября

  Почему транспорт перестает быть угрозой для экологии больших городов

Что еще почитать

• Жителя Валдайского района наказали за приобретение ножа

  Фото

  5

  Наталья Морозова

  Великий Новгород

• Как в Новгородской области идет программа расселения аварийного жилья

  76

  Ирина Меркель

  Великий Новгород

• Россия использует ракеты со снятыми ядерными боеголовками для истощения украинской ПВО

  18693

  Александр Шляпников

• Арестович объяснил отсутствие анонсированного массового ракетного удара по Украине

  37841

  Инна Васейкина

• Киркоров обматерил Марию Шукшину в присутствии своих детей

  19187

  Дмитрий Ильинский

Что почитать:Ещё материалы

В регионах

• Зачем в СССР добавляли пассажирам соду в чай: раскрыта тайна, о которой знают единицы

  24463

  Калмыкия

• Как почистить засаленные рукава пуховика без стирки: простой способ

  18390

  Калмыкия

• Почему многие кладут телефон экраном вниз: 3 причины начать так делать

  17816

  Калмыкия

• Развожаев: Киев попытался повторить теракт семилетней давности

  16197

  Крым

  Фото: //t. me/razvozhaev/

• Что положить на лобовое стекло вечером, чтобы утром не бороться с ледяной коркой: хитрость для автомобилистов

  12024

  Калмыкия

• Самое страшное место в Дзержинском районе Ярославля так и останется страшным

  8901

  Ярославль

В регионах:Ещё материалы

Э-счетчики предлагают несколько способов борьбы с кражей и несанкционированным доступом к электроэнергии

Загрузите эту статью в формате . PDF

В Индии «потери при передаче» из-за незаконных подключений или несанкционированного доступа потребляют до 42% от общего объема производства электроэнергии. (Источник: BBC)

Кража электричества началась вскоре после того, как Томас Эдисон основал компанию Edison Electric Light Company в Нью-Йорке в 1878 году. себе возможность украсть электроэнергию» у Эдисона, подключившись к проводам перед электросчетчиком. В ответ суперинтендант электрической компании подключил к системе дополнительные электрические динамо-машины, пытаясь сжечь незаконные катушки и двигатели.

Проблема сохраняется по сей день. Согласно недавнему исследованию, глобальные убытки от хищений электроэнергии в 2015 году составили 89,3 миллиарда долларов США. Лидирует Индия (16,2 млрд долларов убытков), за ней следуют Бразилия (10,5 млрд долларов) и Россия (5,1 млрд долларов).

Однако с внедрением Smart Grid и интеллектуальных счетчиков коммунальные предприятия внедряют новые технологии для обнаружения подделки счетчиков и сокращения хищений электроэнергии.

Распространенные методы взлома

У воров электроэнергии есть множество способов заниматься своим делом. Самый простой подход — подключиться к линиям электропередач перед электросчетчиком; воры также могут вообще обойти счетчик. Более сложные схемы направлены на уменьшение объема зарегистрированного потребления путем изменения соединений со счетчиком или вмешательства в работу самого счетчика.

Модификации внешней проводки включают замену фазного и нейтрального проводов; полное отключение нулевого провода; обеспечение обратного пути через землю, а не через нейтраль; и отсоединение одного из фазных проводов от счетчика.

Когда дело доходит до вмешательства во внутреннюю работу счетчика, сильный магнит — лучший друг честолюбивого злодея. Электросчетчики используют магнитные устройства в цепях измерения напряжения и тока и чувствительны к внешним магнитным полям. Помещенный рядом со счетчиком, мощный магнит может насытить магнитопроводы датчика и внести большие погрешности в измерения или даже полностью вывести счетчик из строя, влияя на его питающий трансформатор.



Умный счетчик спешит на помощь

За последнее десятилетие электроэнергетические компании заменили традиционные электромеханические счетчики электронными «умными счетчиками», или электронными счетчиками, которые точно регистрируют потребление электроэнергии и передают данные коммунальным предприятиям. . Интеллектуальный счетчик обычно включает в себя систему сбора данных на базе микроконтроллера (MCU) для измерения напряжения и тока, часы реального времени для временной отметки, двунаправленную проводную или беспроводную систему связи, функцию сообщения об ошибках и диагностики и, конечно же, , различные методы выявления хищений электроэнергии и несанкционированного доступа к счетчикам.

На рис. 1 показан типичный подход к измерению тока и напряжения с помощью аналого-цифровых преобразователей (АЦП), взаимодействующих с микроконтроллером. Схема должна поддерживать энергопотребление на минимальном уровне, поэтому микроконтроллер обычно проводит большую часть времени в режиме пониженного энергопотребления или в спящем режиме и просыпается только для выполнения измерения, отправки или получения данных или ответа на предупреждение.

1. Однофазный электросчетчик использует датчик тока и шунтирующий резистор для одновременного измерения напряжения и тока. Для многофазного приложения соединения одинаковы для каждой фазы. (Источник: Texas Instruments)



Меры защиты от несанкционированного доступа

Интеллектуальный счетчик использует несколько методов для обнаружения и предотвращения несанкционированного доступа. Разумеется, корпус счетчика должен быть опломбирован для предотвращения легкого доступа, без отверстий для вставки посторонних предметов. Однако в случае несанкционированного доступа к корпусу можно добавить кнопку, которая предупреждает микроконтроллер всякий раз, когда корпус открывается.

Для борьбы с воровством электроэнергии, специально пропускающим ток на активных каналах, е-метр измеряет ток на нейтральном канале и сравнивает его с текущим током.

Для однофазного счетчика в идеальных условиях два тока должны быть равны. Если наблюдается значительное несоответствие, это может указывать на то, что произошло событие несанкционированного доступа.

Для трехфазного счетчика ток нейтрали в идеале должен быть равен нулю, если нагрузки сбалансированы для всех фаз. Большой ток на нейтральном канале также может свидетельствовать о саботаже.

Защита датчиков от магнитного воздействия

Одной из возможных точек атаки является трансформатор тока счетчика (ТТ).

Трансформатор тока — популярный способ измерения потребления тока. Как показано на рис. 2a , переменный ток в первичной обмотке создает магнитное поле B в сердечнике ТТ, которое затем индуцирует переменный ток во вторичной обмотке. Если первичная обмотка представляет собой провод, по которому течет ток I, ток вторичной обмотки равен I, деленному на N, число витков вторичной обмотки. Выход трансформатора тока изолирован от потенциально опасных для жизни напряжений и токов в первичном проводе.

2. Трансформатор тока (ТТ) генерирует переменный ток во вторичной обмотке, пропорциональный току в первичной обмотке (т. е. измеряемой фазе) (a). Также показана трехфазная система ТТ в промышленной установке (б). (Источник: Википедия)



Приложение сильного внешнего магнитного поля может привести к насыщению сердечника ТТ, внося ошибки или выводя его из строя.

Существует несколько способов борьбы с магнитными атаками, направленными на трансформаторы тока. Если трансформаторы тока находятся внутри расходомера, их можно сориентировать так, чтобы было трудно разместить магнит в непосредственной близости. В противном случае места можно экранировать, чтобы уменьшить влияние магнитного поля.

Другой альтернативой является замена трансформаторов тока поясами Роговского. Это устройство состоит из спиральной катушки провода с выводом от одного конца, возвращающимся через центр катушки к другому концу, так что обе клеммы находятся на одном конце катушки. Затем катушка наматывается на токоведущий провод. Измерение по-прежнему изолировано, но поскольку нет металлического сердечника, пояс Роговского в значительной степени невосприимчив к магнитным воздействиям.

Другой возможностью является измерение индуцированного током напряжения на шунтирующем резисторе. Он может дать точный результат, но поскольку это метод прямого измерения, сигнал должен быть изолирован от остальной схемы. AMC1304 — изолированный прецизионный дельта-сигма модулятор, который подходит для этой цели — он может достигать 16-битного разрешения и динамического диапазона 81 дБ (13,2 ENOB) при скорости передачи данных 78 тыс. отсчетов/с.

Еще один вариант — разместить датчик рядом с уязвимым компонентом для обнаружения присутствия внешнего магнитного поля. Например, DRV5033 представляет собой стабилизированный прерывателем датчик Холла, который указывает на наличие магнитного поля. Когда приложенная плотность магнитного потока превышает определенный порог, независимо от полярности, выход с открытым стоком становится низким, чтобы предупредить микроконтроллер. Три DRV5033 могут быть соединены вместе для защиты на 360°.

Защита блока питания

Силовой трансформатор является ключевым элементом как в изолированной, так и в неизолированной коммутационной топологии и подвержен тому же магнитному разрушению, что и трансформатор тока. В блоке питания успешная атака может полностью вывести из строя е-метр, если не будут приняты превентивные меры.

Если е-метр экономно использует энергию, одним из вариантов источника питания является реализация топологии с раскрывающейся крышкой, которая не требует трансформатора. Блок питания с каплевидной крышкой использует емкостное реактивное сопротивление конденсатора для снижения сетевого напряжения до более низкого уровня.

3. Блок питания е-метра с крышкой на 3,3 В представляет собой простую конструкцию для слаботочных приложений е-метра. (Источник: Texas Instruments) (Щелкните изображение, чтобы увеличить)



На рис. 3 показана схема блока питания с крышкой, подходящего для трехфазного е-метра. В конструкции используется TPS54060, понижающий стабилизатор 60 В/0,5 А со встроенным полевым МОП-транзистором верхнего плеча. Это позволяет всем трем фазам вносить свой вклад в токовый привод, давая примерно в три раза больший привод по сравнению с однофазным решением.

Входная цепь для каждой фазы состоит из трех компонентов: входного конденсатора (C39 для фазы 1), который снижает линейное напряжение до значения, основанного на емкостном реактивном сопротивлении; добавочный резистор (R92), ограничивающий ток; и диод Зенера (D21), который ограничивает входное напряжение при положительном цикле переменного тока и разряжает C39 при отрицательном цикле переменного тока. Значения C39 и R92 выбираются исходя из требуемого выходного тока источника питания.

Выходы трех фаз выпрямляются для зарядки конденсатора C102 и формирования постоянного напряжения питания преобразователя постоянного тока. Если требуется более мощный выходной привод, можно добавить выходной буфер NPN.

Топология с емкостным отводом дешевле трансформаторной конструкции и занимает меньше места. Однако у него есть два ограничения, которые следует учитывать.

Во-первых, поскольку конденсатор должен выдерживать полное переменное линейное напряжение на нем, а выдаваемый ток пропорционален значению емкости, он должен иметь как высокое номинальное напряжение, так и высокое значение емкости. Это дорогостоящая комбинация, поэтому эта топология, как правило, ограничивается приложениями с низким энергопотреблением.

Во-вторых, из-за отсутствия трансформатора это неизолированная топология. Следовательно, цепь должна быть герметизирована и изолирована, чтобы избежать прямого (гальванического) контакта с пользователями.

Для более высоких токов топология на основе трансформатора может быть неизбежной, но должны быть приняты соответствующие меры предосторожности — экранирование, расположение и т. д. Для защиты от успешной атаки, выводящей счетчик из строя, должен быть резервный источник питания, такой как батарея, чтобы поддерживать работу достаточно долго, чтобы зарегистрировать атаку и предупредить коммунальное предприятие.

Эталонный проект защиты от несанкционированного доступа

На рис. 4 показана блок-схема эталонного проекта, который включает в себя многие функции защиты от несанкционированного доступа, рассмотренные ранее. Конструкция дает разработчику выбор между источником питания на емкостной основе TPS54060 или источником питания с использованием трансформатора и обратноходового импульсного стабилизатора UCC28910.

Для источника питания на основе трансформатора датчики Холла устанавливаются рядом с трансформатором для обнаружения попыток магнитного вмешательства. В случае потери основного питания из-за магнитного вмешательства система может переключиться на резервный источник питания для сохранения работоспособности.

Если резервным источником питания является батарея, важно уменьшить потребление тока датчиками Холла, чтобы продлить срок службы батареи. Это снижение потребляемого тока достигается за счет включения питания каждого датчика Холла в рабочем цикле.

4. Блок-схема конструкции электронного счетчика с защитой от несанкционированного доступа включает два различных варианта источника питания; Датчики Холла обнаруживают попытки магнитного вмешательства. (Источник: Texas Instruments)



В конструкции используется MSP430F67791А микроконтроллер. Он включает в себя ряд режимов с низким энергопотреблением, несколько высокоточных сигма-дельта (ΣΔ) АЦП и контакты захвата ввода для регистрации времени события, такого как несанкционированное открытие корпуса, даже при отключении основного питания от электросети. -метр недоступен.

Программное обеспечение для эталонного проектирования имеет возможность расчета использования на основе большого предопределенного значения тока вместо измеренного значения при обнаружении сильного магнитного поля.

Продолжающаяся игра

Хотя проблема воровства электроэнергии наиболее остро стоит в Индии и Бразилии, не думайте, что она ограничивается развивающимися странами. В Канаде, например, BC Hydro оценила потери в 2013 году примерно в 3% производства, или 850 ГВтч. Этой энергии достаточно для снабжения 77 000 домов стоимостью 100 миллионов долларов.

Главный виновник? Производители марихуаны. Стремясь избежать обнаружения как коммунальными службами, так и правоохранительными органами, они прибегают к изощренным схемам, включая прямое подключение к линиям 12 или 25 кВ, установку трансформаторов, выдолбление опор линий электропередач и прокладку подземных линий непосредственно к месту их работы. .

С помощью методов, описанных выше, интеллектуальные счетчики могут значительно помочь в борьбе с фальсификацией счетчиков. Однако игра в кошки-мышки продолжается.

Взломайте свой счетчик, пока можете

Перспективы отрасли

Умные счетчики сократят старомодные хищения электроэнергии, но откроют дверь для нового поколения хакеров.

Кэтрин Твид
02 апреля 2010 г.

X

Взломай свой счетчик, пока можешь

Когда миллионы американцев целуют на прощание свои старомодные электросчетчики, возникает целый ряд реакций. Точнее, скорее два. Существует много забвения потребителей о передовой инфраструктуре счетчиков и много путаницы и гнева со стороны клиентов, которые видели, как их счета резко возросли после того, как их умные счетчики были установлены.

На горизонте видна еще одна группа недовольных людей. Людям, которые обманывают своих коммунальных служб и крадут их электроэнергию, взламывая традиционные электросчетчики, новое цифровое оборудование не будет приветствоваться.

Ходили слухи, что причина, по которой итальянская компания Enel S.p.A. установила около 30 миллионов интеллектуальных счетчиков, заключалась в первую очередь не в развитии интеллектуальных сетей, а в борьбе с хищениями электроэнергии. Enel экономит около 500 миллионов евро в год за счет автоматических функций, созданных счетчиками, так что официальный мотив веский. Тем не менее, существование слуха о чем-то говорит. Хронические перебои с подачей электроэнергии в индийских городах связывают с хищением электроэнергии.

Хотя в США нет широко распространенных проблем с кражей электроэнергии, которые есть в некоторых других странах, таких как Мексика, Бразилия или Индия, это все равно обходится США примерно в 6 миллиардов долларов каждый год.

Таким образом, для хитрых, ловких (но не технически подкованных) преступников время может быть на исходе, чтобы попытаться взять то, что вам не принадлежит, бесплатно.

(Примечание: Greentech Media не одобряет фактический взлом вашего электросчетчика или любую незаконную деятельность, если уж на то пошло. ) замедли это. Интернет изобилует примерами, включая пошаговое видео.

Если вы склонны к преступным наклонностям с опасной жилкой, вы, возможно, обратили внимание на людей, которые крадут их энергию непосредственно из трансформаторов. Остерегайтесь: сводки новостей полны историй о тех, кто погиб в погоне за свободной властью, а также о людях, которые выжили только для того, чтобы подвергнуться судебному преследованию. Сообщая об истории с кражей электроэнергии, одна местная радиостанция Fox фактически дает самодельную установку, как это сделал один человек, с соединительными кабелями.

Другие способы, которыми люди крали энергию, бесконечны: от песка в счетчиках, чтобы замедлить колесо, до переворачивания всего счетчика вверх дном. Хитрость заключается в том, чтобы знать, когда считыватель счетчика подходит, чтобы перевернуть его правильной стороной вверх.

Еще одно популярное решение — просверлить отверстие в нижней части счетчика и воткнуть туда штифт, чтобы полностью остановить колесо.
